Экскаваторы непрерывного действия

Экскаваторы непрерывного действия — землеройные машины с цепными или роторными рабочими органами, цикл копания у которых совмещен с циклами выгрузки грунта и перемещения машины. Они предназначены для рытья продольных выемок (каналов, траншей, кюветов) прямоугольного и трапецеидального профиля, профилирования откосов грунтовых сооружений, вскрышных работ и добычи полезных ископаемых открытым способом.

Экскаваторы непрерывного действия используются при разработке относительно однородных грунтов до IV категории прочности с размером очень прочных включений не более 0,25 ширины рабочего органа (ковша или скребка).
Экскаваторы поперечного копания отличаются тем, что направление их собственного рабочего движения относительно стенки забоя (см. рисунок) перпендикулярно плоскости, в которой лежат скорости рабочих органов и преодолеваемые ими рабочие сопротивления. К таким машинам относятся цепные многоковшовые экскаваторы для карьерных и планировочных работ, а также карьерные многоковшовые роторные экскаваторы. Карьерные роторные экскаваторы верхнего резания располагаются у подошвы забоя, а их роторы вращаются таким образом, что ковши при наполнении двигаются снизу вверх от экскаватора.
Карьерные роторные и цепные экскаваторы нижнего резания располагаются над забоем, а их ковши наполняются при движении снизу вверх к экскаватору.

В строительстве для нарезки траншей под различного рода коммуникации, мелиоративных канав при осушении строительных площадок, выемок под ленточные фундаменты и т.п. чаще применяются экскаваторы продольного копания. К этой группе машин относятся траншеекопатели с цепным и роторным рабочим оборудованием, оснащенным ковшами или скребками. У экскаваторов продольного копания скорость движения машины (см. рисунок) и скорость рабочего органа (цепи или ротора) лежат в одной плоскости.

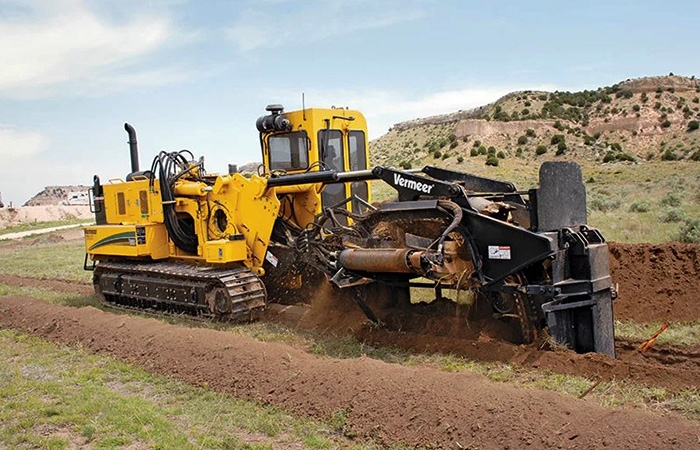

Цепной экскаватор непрерывного действия оснащен цепным рабочим органом, который состоит из одной или двух, идущих параллельно друг другу, многорядных втулочно-роликовых цепей, на которых закреплены ковши, либо плужки и скребки. При движении экскаватора и цепи (или цепей) ковши срезают с поверхности забоя стружку грунта и выносят грунт из траншеи.

При работе на прочных грунтах ковши оснащаются рыхлящими зубьями. Чтобы облегчить рабочее оборудование, на соседних ковшах устанавливают неравное число зубьев. Тогда зубья идущего сзади ковша разрушают нетронутый грунт, оставшийся в промежутках между зубьями предыдущего ковша. Огибая верхнюю ведущую звездочку, ковши опрокидываются, и грунт разгружается через их пологую заднюю стенку.

При работе на переувлажненных и липких грунтах часть грунта остается в ковшах, снижая их полезную емкость и повышая энергозатраты на привод рабочего органа.
Избавиться от этих негативных явлений позволяет применение в задней части днища ковша сварных цепей вместо сплошного листа и выталкивателей, которые при опрокидывании ковша очищают его от налипшего грунта. Плужки скребкового экскаватора разрушают грунт, а скребки, толкая его перед собой по поверхности забоя, выносят грунт на дневную поверхность. Налипанию грунта они практически не подвержены.
Нижняя (рабочая) ветвь цепи двигается снизу вверх к экскаватору и перемещается в жестких направляющих или свободно провисает, опираясь только на поверхность забоя.
Верхняя (холостая) ветвь двигается сверху вниз от экскаватора по поддерживающим роликам. Грунт, выносимый из забоя ковшами, попадает при их опрокидывании на короткий поперечный ленточный конвейер, который эвакуирует его в боковой валик или транспортное средство. Грунт, выносимый из забоя скребками, сдвигается по поверхности земли в сторону от оси нарезаемой траншеи шнековым конвейером.

Тип движителя базовой машины, на которой монтируется рабочее оборудование экскаватора непрерывного действия, зависит, главным образом, от ее назначения. Небольшие экскаваторы, работающие в населенных пунктах, на твердых опорных поверхностях и имеющие дело лесным движителем.
Машины, предназначенные для прокладки многокилометровых траншей по неподготовленной местности, оборудуются гусеничным ходом.
Тип привода экскаватора непрерывного действия определяется приводом базовой машины. Современные машины в подавляющем большинстве случаев имеют гидромеханическую ходовую трансмиссию и гидрообъемный привод рабочего оборудования и систем управления им. Качество работы траншеекопателя оценивается точностью выдерживания заданного курса, ровностью дна траншеи и вертикальностью ее стенок, на удержание которых в пределах технологических допусков и направлена работа автоматических систем управления, устанавливаемых на экскаваторы непрерывного действия.
Производительность цепного экскаватора определяется по формуле:

где: b_тр — ширина отрываемой траншеи;
h_тр— глубина отрываемой траншеи;
U_экс — рабочая скорость экскаватора.
Для тех же целей можно использовать соотношения, отражающие зависимость производительности экскаватора от его технических характеристик и свойств разрабатываемого грунта:

где: q_ков — емкость ковша или скребка;
U_цеп — скорость движения рабочей цепи;
t_шаг — расстояние между соседними ковшами или скребками;
k_нап — коэффициент наполнения ковша или скребка;
k_в — коэффициент использования рабочего времени смены;
k_раз — коэффициент разрыхления грунта при разработке.

Таблица 1. Коэффициент наполнения ковша:

Роторные экскаваторы непрерывного действия оснащены роторным рабочим органом, который представляет собой металлическое колесо, на ободе которого через равные промежутки установлены ковши. Глубина траншеи, нарезаемой роторным экскаватором, не может превышать 0,57 диаметра роторного колеса, измеренного по режущим кромкам ковшей. Скорость движения ковшей роторного экскаватора выше, чем цепного, а его производительность определяется окружной скоростью ротора, которая ограничена возможностью гравитационной разгрузки.

Скорость ротора, при которой обеспечивается надежное опорожнение ковшей, можно определить по формуле:

где U_рот — линейная скорость обода ротора;
r_рот — радиус ротора.


Производительность многоковшового роторного экскаватора можно рассчитать по формуле:

где q_ков — емкость ковша;
z_ков — число ковшей на роторе;
n_рот — частота вращения ротора;
k_раз — коэффициент разрыхления грунта при разработке;
k_нап — коэффициент наполнения ковша.

Наша группа в Telegram

Быстрая связь с редакцией в WhatsApp!

Теги: Мировой рынок спецтехники

Заметили ошибку? Выделите участок текста и нажмите Ctrl+Enter, чтобы оповестить редакцию сайта.

Глава 15. Экскаваторы непрерывного действия

Экскаваторами
непрерывного действияназывают землеройные машины, непрерывно
разрабатывающие грунт с одновременной
погрузкой его в транспортное средство
или укладкой в отвал. Ра­бочий орган
экскаватора непрерывного действия
оборудован не­сколькими ковшами,
скребками или резцами, поочередно
отде­ляющими грунт от массива. Их
закрепляют на едином рабочем органе —
роторе или замкнутой цепи, располагая
с определен­ным постоянным шагом.

Грунт разрабатывают
в процессе двух независимых движений:
относительного — многократного
непрерывного перемещения ковшей или
заменяющих их рабочих органов по
замкнутой траек­тории относительно
несущей рамы и переносного — перемеще­нием
рамы вместе с рабочими органами,
называемого подачей. Для отсыпки грунта
используют специальное транспортирующее
устройство, чаще — ленточный конвейер,
на который грунт по­ступает из ковшей
или заменяющих их рабочих органов.

Однотипность
рабочих движений предопределяет
автоматиза­цию процесса и, как
следствие, облегчение управления,
которое сводится к начальной настройке
экскаватора на определенный режим в
соответствии с технологическими
требованиями и ха­рактеристикой
разрабатываемого грунта, наблюдению
за его ра­ботой и оперативному ручному
управлению в экстремальных си­туациях,
например, для остановки рабочего органа
при встрече с непреодолимым препятствием,
для изменения режимов рабочих движений
и т. п. По этому показателю экскаваторы
непрерывного действия имеют преимущество
перед одноковшовыми экскавато­рами,
управление рабочим процессом которых
требует постоян­ного участия машиниста
в течение каждого экскавационного
цикла. Вторым важным преимуществом
этих экскаваторов перед одно­ковшовыми
является более полное использование
во времени ус­тановленной мощности
энергосиловой установки и, как следствие,
при прочих равных условиях, более
высокая техническая произ­водительность.

Экскаваторы
непрерывного действия (рис. 15.1)
классифици­руют по следующим признакам:

Рис.
15.1. Виды экскаваторов непрерывного
действия:

з
— роторный траншейный;
б — цепной траншейный;
в — скребковый для
узких граншей;
г — фрезерный;
д — роторный для
засыпки траншей;
е — роторный
поперечного копания;
ж — цепной поперечного
копания

по
назначениюили виду
выполняемых работ —
траншейные — идя рытья
и засыпки траншей,
карьерные— для добычи
строи­тельных материалов в карьерах,
строительно-карьерные —для мас­совых земляных работ в
строительстве;

по
типу рабочего органа —
роторныеи
цепные’, по
способу копания —
продольного,когда
относительное и пе­реносное движение
совершается в одной плоскости, и
поперечно­го копания —в противном случае. Остальные
классификационные признаки являются
общими для строительных машин (по типу
привода, ходового устройства и др.).

Траншейными
экскаватораминазывают
землеройные машины непрерывного
действия с рабочим органом продольного
копания, Применяемые для рытья траншей
— выемок большой протяжен­ности по
сравнению с размерами их поперечных
сечений.

В зависимости от
типа рабочего органа различают
роторныеиЦепныетраншейные экскаваторы. У роторного
экскаватора ковши располагают с равным
шагом по периферии рабочего органа —
ротора, а у цепных — на замкнутой
ковшовой цепи. Роторные

экскаваторы
применяют для разработки траншей
ограниченной глубины (до 3 м) в связи с
тем, что дальнейшее увеличение этого
параметра требует увеличения диаметра
ротора и связанной с этим габаритной
высоты, предельные значения которой
регламенти­рованы условиями безопасного
передвижения экскаватора при его
перебазировании на новый строительный
объект под мостами, эстакадами, линиями
электропередач и т. п. Цепные рабочие
органы при их переводе в транспортное
положение располагаются почти
горизонтально без увеличения габаритной
высоты. Поэтому цеп­ные экскаваторы
могут разрабатывать траншеи любой
практиче­ской глубины. Отечественная
промышленность выпускает цепные
экскаваторы для разработки траншей
глубиной до 6 м.

Траншейные
экскаваторы эффективно применять для
разработ­ки однородных грунтов до
IV категории включительно. Крупные
каменистые включения снижают ресурс
этих машин, приводят к частым отказам,
простоям и дополнительным затратам на
ремонт- но-восстановительные работы.
Специальные роторные траншейные
экскаваторы способны разрабатывать
также мерзлые грунты.

Являясь машиной
непрерывного действия траншейный
экска­ватор наиболее полно реализует
свои технологические возможно­сти
при разработке траншей большой
протяженности с возможно меньшим числом
пионерных выемок для ввода рабочего
органа в траншею, которые обычно
дорабатывают до полного профиля
од­ноковшовыми экскаваторами.

Главным параметром
траншейного экскаватора является
глубина отрываемой траншеи,входящая в его индекс. Например, ЭТР-254
обозначает экскаватор траншейный
роторный четвертой модели для разработки
траншей глубиной до 2,5 м; ЭТЦ-165 —
экскава­тор траншейный цепной пятой
модели, глубина траншей до 1,6 м. Основными
параметрами служат масса экскаватора,
мощность двигателя и др.

Траншейный
экскаватор состоит из тягача и рабочего
оборудо­вания, соединенных между
собой по
полуприцепной(большинство
роторных экскаваторов) или
навесной(малые модели
роторных экскаваторов и их облегченные
модификации, цепные экскавато­ры)
схемам.

В качестве базовых
тягачей для малых моделей траншейных
экс­каваторов используют обычно
гусеничные или колесные тракто­ры с
необходимым переустройством. Тягачи
средних и тяжелых моделей экскаваторов
изготавливают преимущественно из
трак­торных узлов и деталей, сохраняя
при этом принципиальную схе­му
тракторного движителя, но по сравнению
с базовыми тракто­рами уширяя колею
и удлиняя базу. Вместе с широкими
башмака­ми этим достигается уменьшение
давления на грунт (50… 80 кПа), что позволяет
этим машинам работать в грунтах с
пониженной несущей способностью.

Рабочее оборудование
траншейного экскаватора обеспечивает
этрыв от массива грунта в траншее
проектной глубины и ширины соткосами или без них, полный вынос его
из траншеи и отсыпку в
бруствер (кавальер) рядом
с траншеей. Последнюю операцию обычно
выполняет ленточный отвальный конвейер,
установлен­ный перпендикулярно
продольной оси траншеи либо в полости
ротора (на роторных экскаваторах), либо
на тягаче (на цепных экскаваторах). Для
разработки узких траншей (щелей)
применяют также безконвейерные
скребковые и фрезерные траншейные
экс­каваторы.

Техническая
производительность траншейных
экскаваторов

П_т= />_п, (15.1)

гдеП_т— производительность траншейных
экскаваторов, м³/ч;F_w— площадь поперечного сечения траншеи,
м²;
v_n— скорость пода­чи, м/ч.

Статья о непрерывном+экскаваторе The Free Dictionary

Непрерывный+экскаватор | Статья о непрерывном + экскаваторе The Free Dictionary

Непрерывный + экскаватор | Статья о непрерывном + экскаваторе The Free Dictionary

Слово, не найденное в Словаре и Энциклопедии.

Возможно, Вы имели в виду:

Пожалуйста, попробуйте слова отдельно:

непрерывный
экскаватор

Некоторые статьи, соответствующие вашему запросу:

Не можете найти то, что ищете? Попробуйте выполнить поиск по сайту Google или помогите нам улучшить его, отправив свое определение.

Полный браузер
?

• ▲
• Инжекция непрерывной волны
• Подавитель помех непрерывного действия
• Непрерывная волновая манипуляция
• лазер непрерывного действия
• Оптический параметрический осциллятор непрерывного действия
• Радар непрерывного действия
• Ступенчатая частота непрерывной волны
• Непрерывный преобразователь
• Непрерывный преобразователь
• Непрерывный преобразователь
• Непрерывный преобразователь
• УЗИ с непрерывной волной
• УЗИ с непрерывной волной
• УЗИ с непрерывной волной
• УЗИ с непрерывной волной
• Непрерывный импульс
• Непрерывное вейвлет-преобразование
• Непрерывное вейвлет-преобразование
• непрерывные волны
• непрерывные волны

• непрерывные волны
• непрерывный шов
• Непрерывный сварной рельс
• Непрерывный винеровский процесс
• Непрерывное обучение свидетелей
• непрерывная работа
• Образец истории непрерывной работы
• Непрерывный мониторинг рабочего уровня
• Непрерывная рентгеновская оже-электронная спектроскопия
• непрерывное рентгеновское излучение
• непрерывный + экскаватор
• Непрерывный сдерживающий фактор в море
• Скрытая марковская модель непрерывной плотности
• система зажигания непрерывного действия
• номинал для непрерывного режима работы
• анализ непрерывного потока
• Центрифугирование в непрерывном потоке
• конвейер непрерывного действия
• Непрерывная бомбардировка быстрыми атомами
• Система непрерывного впрыска топлива
• Прямоточное пересечение

• Непрерывное производство
• кислородная система непрерывного действия
• Непрерывный ввод Непрерывный вывод без памяти Канал
• регистратор событий с непрерывным циклом
• Система непрерывного мониторинга гемокультуры
• Генетический алгоритм с непрерывными параметрами
• Кодер/кодирование с непрерывной фазой
• Непрерывная фазовая частотная манипуляция
• Непрерывная фазовая манипуляция
• электрический элеватор постоянного давления
• крестовина с непрерывной направляющей
• непрерывного действия
• Непрерывно-стержневая боевая часть
• Физические и функциональные характеристики в непрерывном масштабе
• Динамическая система непрерывного действия
• Алгебраическое уравнение Риккати с непрерывным временем
• Канал непрерывного времени
• Непрерывная комплексная переменная
• Динамическая система непрерывного времени
• Непрерывный фильтр
• ▼

Сайт:
Следовать:

Делиться:

Открыть / Закрыть

Экскаватор непрерывного действия

RAHCO CME-12 подержанный на продажу

195 000 долларов США

(Вы экономите

)

Вопросы? Звоните (973) 886-3020

Описание

См. Наш полный ассортимент оборудования

КУПИТЬ СЕЙЧАС !! Этот экскаватор непрерывного действия находится в Спартанбурге, Южная Каролина, 29319. Пожалуйста, поймите, что я не владею этим RAHCO лично. Я работаю брокером, продающим для клиента. Моя цель — свести покупателя и продавца. Я делаю все возможное, чтобы рассказать вам, что Я знаю, что поощряю и очень поддерживаю осмотр перед покупкой.
