Электромагнитный клапан на ВАЗ 2109 (карбюратор): замена своими руками, признаки неисправности, проверка

Содержание:

  1. Функции
  2. Конструкция
  3. Принцип действия
  4. Признаки неисправности
  5. Проверка клапана

Практически все автомобили ВАЗ 2109, имеющие в подкапотном пространстве карбюратор, оснащаются экономайзерами. Так сокращенно называют экономайзер принудительного холостого хода или просто ЭПХХ.

Функции

Задача ЭПХХ заключается в следующем:

  • Экономит топливо в автомобиле;
  • Исключает подачу топлива в силовой агрегат при отключении двигателя;
  • Отключает подачу горючего в мотор по системе холостого хода при торможении движком.

Конструкция

ЭПХХ карбюраторного ВАЗ 2109 включает в себя следующие компоненты:

  • Экономайзер;
  • Электромагнитный клапан;
  • Концевой выключатель дроссельной заслонки.

При выходе хотя бы одного компонента конструкции ЭПХХ из строя весь узел перестает работать.

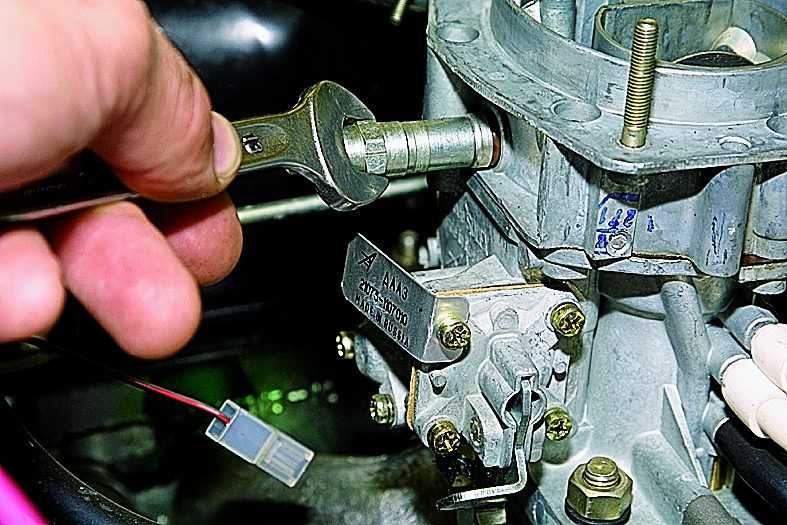

Расположение элемента

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

  1. Экономайзер оснащается выходными и входными цепями.
  2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.

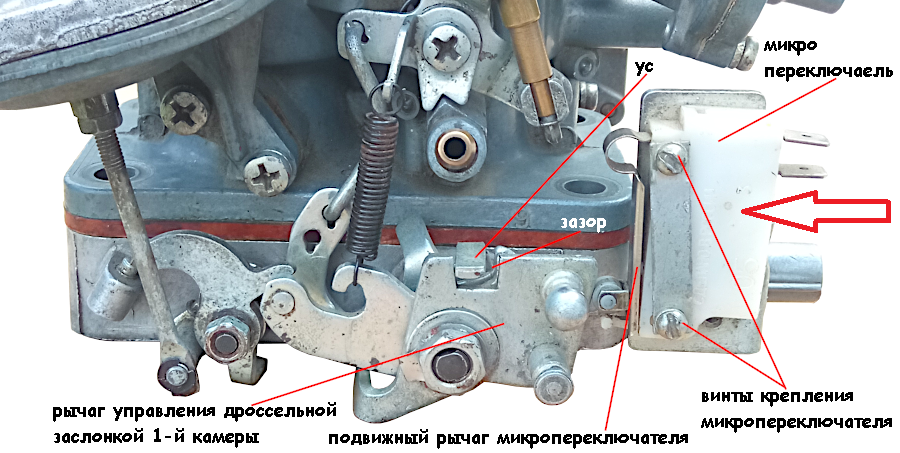

  3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
  4. Если педаль не выжата, концевой выключатель замыкается на массу.
  5. как только педаль газа нажимается водителем, контакт отключается.
  6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
  7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
  8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
  9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
  10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
  11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Признаки неисправности

Существует несколько основных признаков, свидетельствующих о выходе из строя ЭПХХ:

  • Двигатель регулярно глохнет при холостых оборотах;
  • Возникает детонация в двигателе при отключении зажигания;
  • Мотор глохнет, когда выполняется торможение накатом.

Проверить, правильно ли работает ЭПХХ и его блок управления можно своими руками. Для проверки клапана следует контролировать его включение в различных режимах работы. Правильность функционирования определяется на слух или с помощью вольтметра.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки

Ваши действия

Базовый режим работы ЭПХХ

  • Заведите двигатель и начните плавно повышать обороты силового агрегата;
  • Как только вы пересечете отметку в 2100 оборотов в минуту, клапан должен отключиться. Это будет слышно по щелчку;
  • Повысьте теперь обороты до 4000 оборотов в минуту. При этом клапан должен оставаться закрытым;
  • Вновь плавно понижайте обороты, достигнув отметки ниже 1900 оборотов в минуту. В этот момент исправный клапан вновь щелкает, что говорит о его включении

Режим торможения мотором

  • Отключите фишку с концевого выключателя положения заслонки, посадите ее на массу;
  • Это действие позволит обмануть экономайзер, сообщив ему, что педаль газа была отпущена;
  • Заведите мотор и поднимите обороты выше отметки в 4000 единиц в минуту;
  • Постепенно начните снижать обороты;
  • Когда достигните 1900 оборотов в минуту, клапан включиться не должен;
  • Концевик замкнут на массе, обороты выше холостых запускают режим торможения мотором. Экономайзер включать клапан не должен.

Отсечки топлива при отключении зажигания

  • Прогрейте двигатель до 90 градусов и выключите зажигания;
  • Двигатель при этом должен сразу заглохнуть, не вибрировать и не дребезжать;
  • Если вибрации возникают, это говорит о том, что электромагнитный клапан не перекрывает жиклер холостого хода;
  • Как результат, бензин продолжает идти в разогретый силовой агрегат

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

  1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
  2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
  3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
  4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

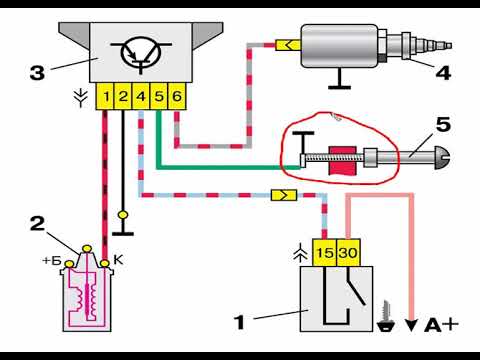

Полезная схема

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

 Загрузка …


Карбюратор ВАЗ-2109

Карбюратор ВАЗ-2108 и его модификации

Для приготовления топливно-воздушной смеси необходимого состава (в зависимости от режима двигателя) служит карбюратор

На двигателях -2108, -21081 и -21083 устанавлива­ются карбюраторы типа «Солекс» — эмульсионного типа, двухкамерные, с последовательным открытием дрос­сельных заслонок

Привод дрос­сельных заслонок — механический, тросовый.

Карбюраторы имеют сба­лансированную поплавковую камеру, систему отвода картерных газов, по­догрев зоны дроссельной заслонки первой камеры, пусковое устройство с ручным управлением, электромаг­нитный запорный клапан холостого хода.

Двигатель-21081 комплектует­ся карбюратором 21081-1107010, двигатель -2108 — карбюратором 2108-1107010, двигатель -21083 — карбюратором 21083-1107010.

Эти карбюраторы конструктивно сходны и различаются только проходными сечениями жиклеров.

Топливо подается в карбюратор че­рез сетчатый фильтр и игольчатый клапан.

Последний поддерживает в поплавковой камере заданный уровень топлива.

Поплавковая камера — двухсекци­онная (такая конструкция уменьшает влияние колебаний уровня топлива на работу двигателя при поворотах и кренах автомобиля).

Из поплавко­вой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные ко­лодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульси­онных трубок (главные воздушные жиклеры).

Через распылители топливно-воздушная эмульсия попадает в малые и большие диффузоры кар­бюратора.Система холостого хода отбирает топ­ливо из эмульсионного колодца, после главного топливного жиклера первой камеры.

Топливо проходит через жик­лер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода).

Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, перекрываемое винтом «качества».

Винтом «количества» (числа оборотов) регулируется величина открытия дроссельной заслонки первой камеры на холостом ходу.

Особенности устройства

На автомобиле базовой модели ВАЗ-2115 с бесконтактной системой зажигания горючей смеси устанавливается карбюратор 21083—1107010-31 эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, подогрев зоны дроссельной заслонки первой камеры.

В карбюраторе имеются две главные дозирующие системы первой и второй камер, система холостого хода первой камеры с переходной системой, переходная система второй камеры, экономайзер мощностных режимов, эконостат, диафрагменный ускорительный насос, полуавтоматическое пусковое устройство.

На принудительном холостом ходу включается экономайзер принудительного холостого хода.

На автомобилях, имеющих датчик расхода топлива, устанавливается карбюратор 2114—1107010-31, отличающийся от карбюратора базовой комплектации отсутствием патрубка слива топлива.

Тарировочные данные карбюратора приведены в таблице 1.

* Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей.

Настройка микроизмерителей осуществляется по эталонным жиклерам. ** Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике. Контролю в процессе эксплуатации не подлежит.

Топливо через сетчатый фильтр 4 (рис. 1) и игольчатый клапан 6 подается в поплавковую камеру.

Из поплавковой камеры топливо поступает через главные топливные жиклеры 9 в эмульсионные колодцы и смешивается с воздухом, выходящим из отверстий эмульсионных трубок 1, которые изготовлены заодно с главными воздушными жиклерами.

Через распылители 2 топливно-воздушная эмульсия попадает в малые и большие диффузоры карбюратора. дроссельные заслонки 8 и 10 соединены между собой таким образом, что вторая камера начинает открываться, когда первая уже открыта на 2/3 величины.

Таблица  Тарировочные данные  карбюратора 21083—1107010—31









Параметры

Первая

камера

Вторая

камера

диаметр смесительной камеры, мм

32

32
23

диаметр диффузора, мм

21

Главная дозирующая система:
маркировка* топливного жиклера

маркировка воздушного жиклера

95
155

100
125

Тип эмульсионной трубки

23

С

Система холостого хода и переходные системы:
маркировка топливного жиклера
маркировка воздушного жиклера

41+3
170

50
120

Эконостат:

условный расход** топливного жиклера

70

Экономайзер мощностных режимов:
маркировка топливного жиклера
усилие сжатия пружины при длине 9,5 мм, Н

40
1 ,5

10%

Главная дозирующая система







Пусковые зазоры:
воздушной заслонки (зазор А), мм

дроссельной заслонки (зазор Б), мм

2,5 +0,2
1,1+0,05

диаметр отверстия

игольчатого клапана, мм

18

диаметр отверстия перепуска

топлива в бак, мм

0,7

диаметр отверстия вентиляции

картера двигателя, мм

1,5

Уровень топлива в поплавковой камере, мм

22,5

диаметр балансировочных отверстий

поплавковой камеры, мм

4 4

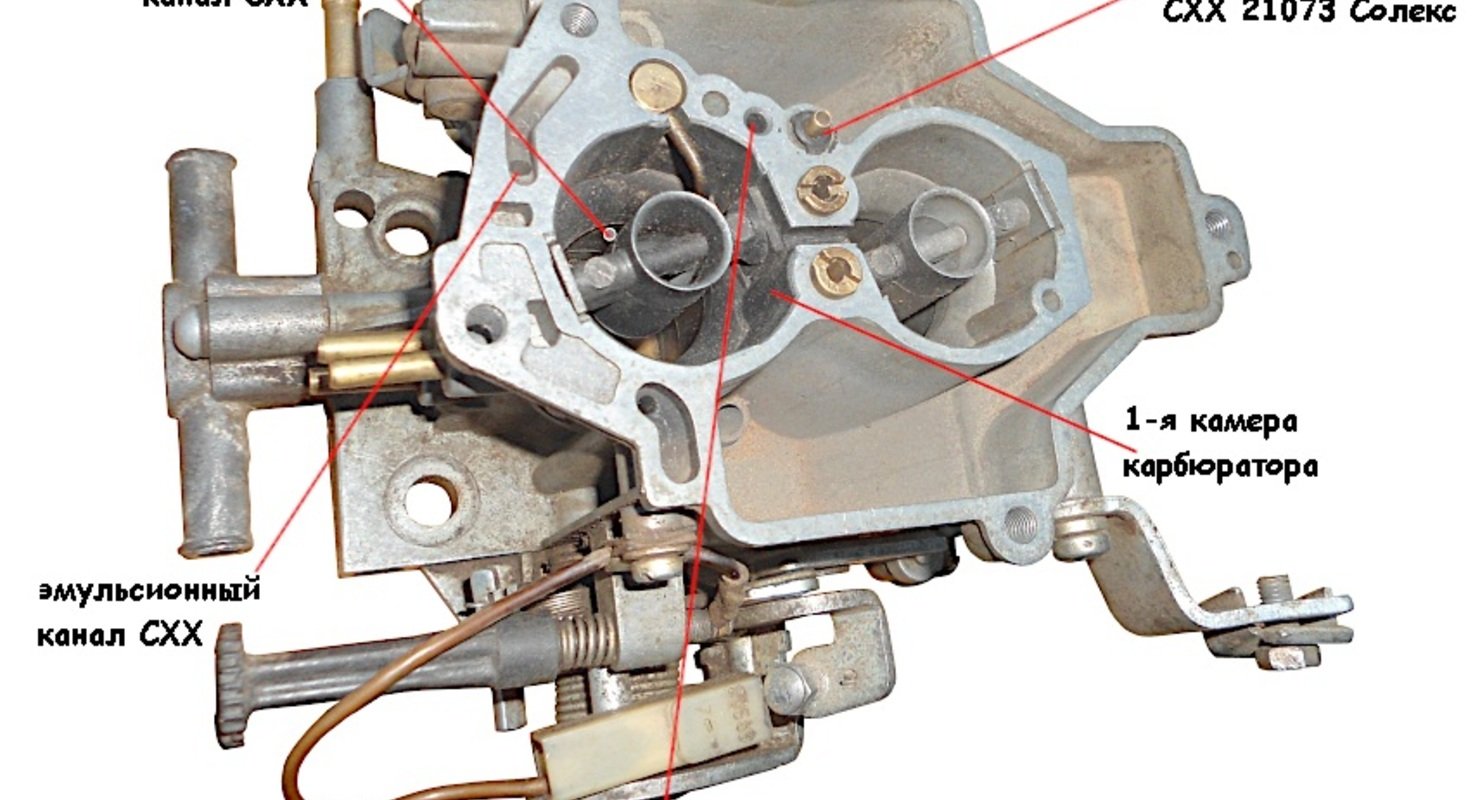

Система холостого хода

Забирает топливо из эмульсионного колодца после главного топливного жиклера 7

Топливо подводится к топливному жиклеру 2 с электромагнитным запорным клапаном 1, на выходе из жиклера смешивается с воздухом, поступающим из проточного канала и из расширяющейся части диффузора (для обеспечения нормальной работы карбюратора при переходе на режим холостого хода).

Эмульсия выходит под дроссельную заслонку через отверстие, регулируемое винтом 9 содержания окиси углерода (СО) в отработавших газах.

Переходные системы

При открытии дроссельных заслонок карбюратора до включения главных дозирующих систем топливновоздушная смесь поступает:

— в первую смесительную камеру через жиклер 2 холостого хода и вертикальную щель 8 переходной системы, находящуюся на уровне кромки дроссельной заслонки в закрытом положении;

— во вторую смесительную камеру через выходное отверстие 6, находящееся чуть выше кромки дроссельной заслонки в закрытом положении.

Топливо поступает из жиклера 4 через трубку, смешивается с воздухом из жиклера 5, поступающим через проточный канал.

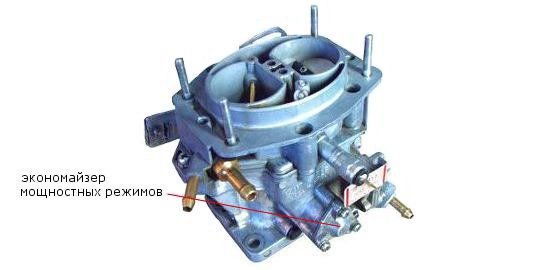

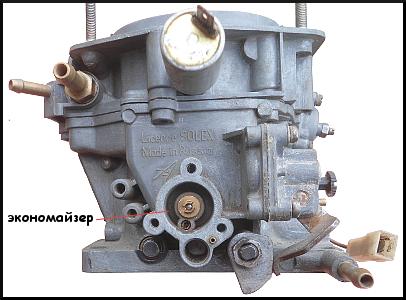

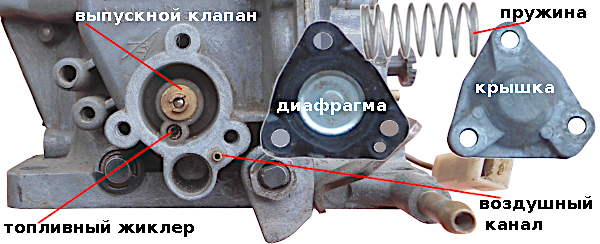

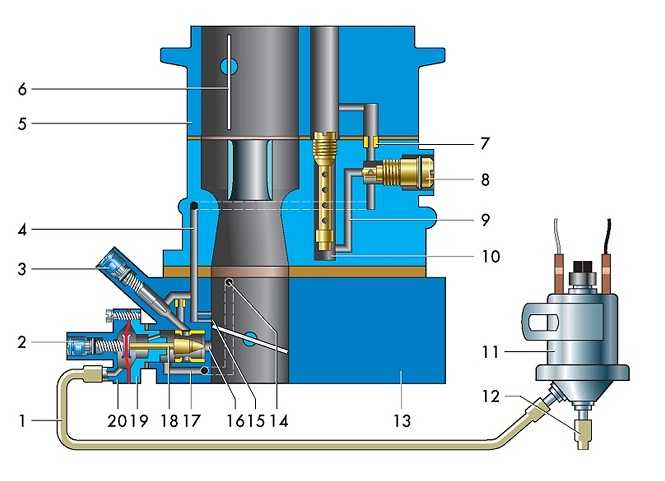

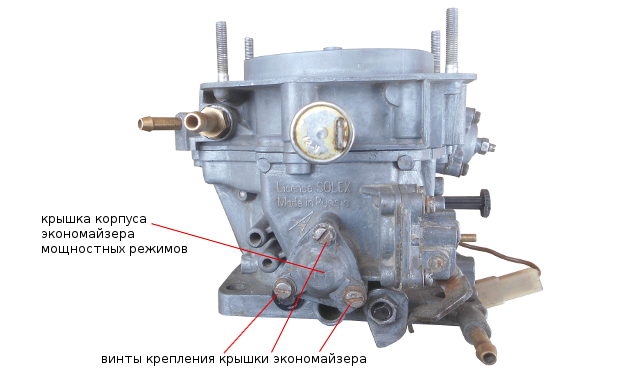

Экономайзер мощностных режимов

Срабатывает при определенном разрежении за дроссельной заслонкой 5

Топливо забирается из поплавковой камеры через шариковый клапан 8.

Клапан закрыт, пока диафрагма удерживается разрежением во впускной трубе.

При значительном открытии дроссельной заслонки разрежение несколько падает и пружина диафрагмы 7 открывает клапан.

Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое проходит через главный топливный жиклер 4, обогащая горючую смесь.

Эконостат

Работает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках.

Топливо из поплавковой камеры через жиклер 3 поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.

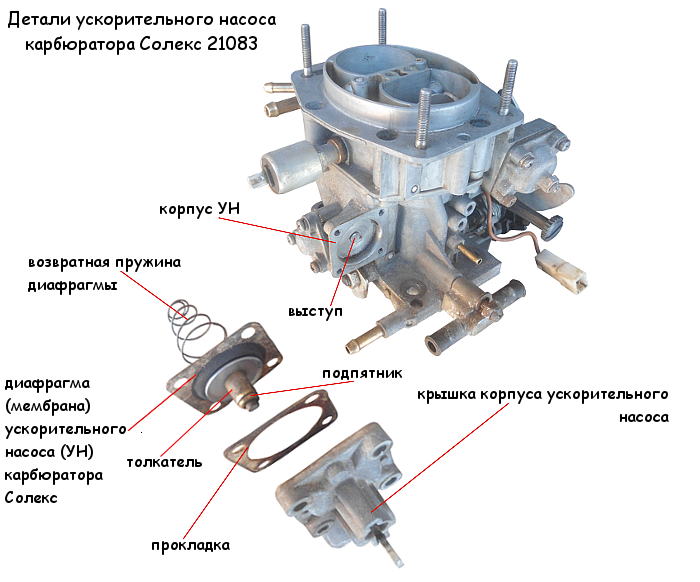

Ускорительный насос

Ускорительный насос диафрагменный, с механическим приводом от кулачка 6 на оси дроссельной заслонки первой камеры.

При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8.

При открытии дроссельной заслонки кулачок действует на рычаг 5, а диафрагма 3 нагнетает топливо через шариковый клапан 2 и распылители 1 в смесительные камеры карбюратора, обогащая горючую смесь.

Производительность насоса не регулируется и зависит только от профиля кулачка.

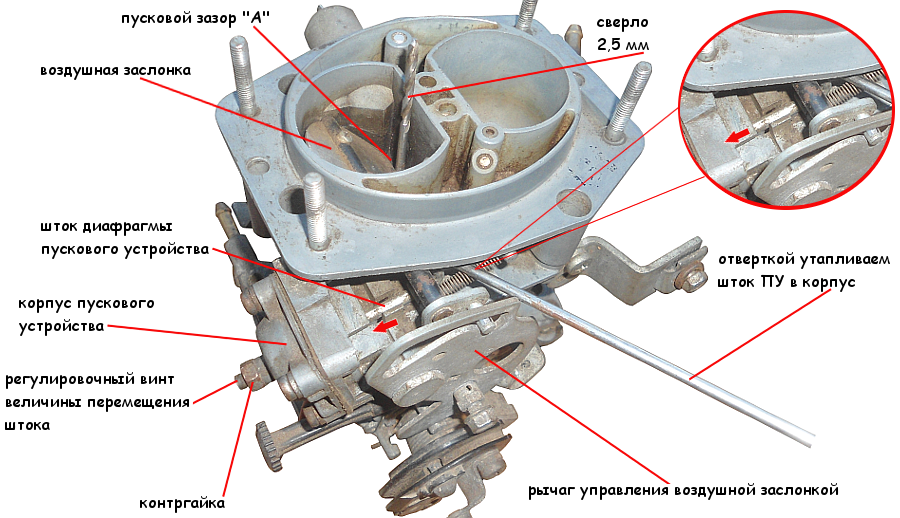

Полуавтоматическое пусковое устройство

Улучшает управление автомобилем и снижает токсичность отработавших газов в режимах запуска и прогрева двигателя (рис. 6).

При запуске холодного двигателя биметаллическая пружина пускового устройства (на рис не показана) с помощью рычагов и тяги 8 удерживает воздушную заслонку 7 закрытой.

После запуска двигателя заслонка при помощи диафрагмы 6 приоткрывается на зазор А, который регулируется винтом 11 штока 12 диафрагмы 6 пускового устройства.

По мере прогрева двигателя охлаждающей жидкостью, циркулирующей через жидкостную камеру 4 пускового устройства, нагревается и биметаллическая пружина, которая обеспечивает открытие воздушной заслонки через рычаги привода пускового устройства и тягу 8

На прогретом двигателе воздушная заслонка открыта биметаллической пружиной полностью.

Экономайзер принудительного холостого хода

Отключает систему холостого хода на принудительном холостом ходу (во время торможения автомобиля двигателем, при движении под уклон, при переключении передач), снижая расход топлива и выброс углеводородов в атмосферу.

На режиме принудительного холостого хода при частоте вращения коленчатого вала более 2100 мин-1 и при замкнутом на “массу” концевом выключателе карбюратора (педаль отпущена) запорный электромагнитный клапан выключается, подача топлива прерывается.

При снижении частоты вращения коленчатого вала на принудительном холостом ходу до 1900 мин-1 блок управления включает электромагнитный запорный клапан (хотя концевой выключатель и включен на “массу”), начинается подача топлива через жиклер холостого хода, двигатель постепенно выходит на режим холостого хода.

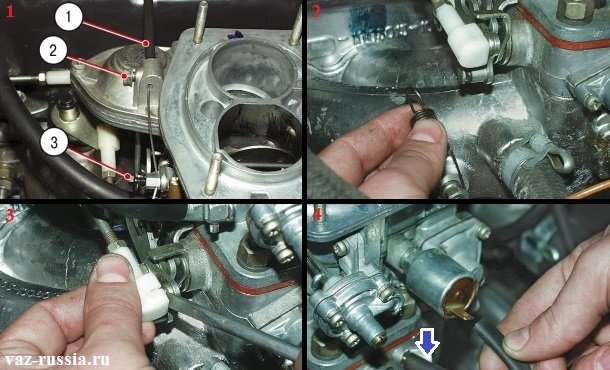

Снятие и установка карбюратора на автомобиле

Снятие и установку выполняйте только на холодном двигателе. для этого снимите воздушный фильтр.

Отсоедините от сектора 11 рычага управления дроссельными заслонками трос и возвратную пружину 12.

Выверните винт крепления и снимите блок 3 подогрева карбюратора

Отсоедините от карбюратора электрические провода экономайзера принудительного холостого хода и шланги полуавтоматического пускового устройства.

Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы.

Установку карбюратора выполняйте в обратном порядке.

Перед установкой проверьте состояние проставки карбюратора и плоскостей соединения впускной трубы с карбюратором.

Не допускается крепление и подтягивание гаек крепления нагретого карбюратора.

После установки отрегулируйте привод управления карбюратором, а также холостой ход двигателя.

Привод управления карбюратором должен работать без заеданий.

Разборка карбюратора

Выверните винты крепления крышки карбюратора, отсоедините тягу 17 (см. рис 6) приоткрывания дроссельной заслонки первой камеры и осторожно снимите крышку, чтобы не повредить прокладку, поплавок и трубки эконостата и переходной системы второй камеры.

Разберите крышку карбюратора.

Оправкой осторожно вытолкните ось 1 (рис. 9) поплавков 3 из стоек и, не повреждая язычков поплавков, снимите их.

Снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, выверните патрубок 12 подачи топлива и выньте топливный фильтр 14.

Выверните корпус топливного жиклера 10 холостого хода с электромагнитным запорным клапаном 11 и выньте жиклер.

Выверните винты крепления и снимите крышку 5 полуавтоматического пускового устройства.

Снимите стопорную шайбу и отсоедините тягу от рычага 9 воздушной заслонки.

Выверните винты крепления и снимите корпус 15 полуавтоматического пускового устройства в сборе с корпусом 19 биметаллической пружины, жидкостной камерой 18 и рычагами привода.

Разберите корпус карбюратора, для чего выполните следующие операции.

ПРЕДУПРЕЖДЕНИЕ

Разборка полуавтоматического пускового устройства не рекомендуется.

Категорически запрещается поворачивать биметаллическую пружину пускового устройства как в направлении навивки, так и в обратном направлении.

Несоблюдение этого требования приведет к повреждению биметаллической пружины и отказу работы пускового устройства карбюратора.

С помощью отвертки снимите кронштейн возвратной пружины и сектор 23, вывернув винт крепления к рычагу управления дроссельными заслонками.

Выверните из рычага 18 ось тяги 17 приоткрывания дроссельной заслонки первой камеры и отсоедините ее от рычага.

Снимите крышку 5  ускорительного насоса с рычагом 6 и диафрагмой 4. Выньте распылители 12 ускорительного насоса и распылители 13 первой и второй камер.

Распылители 12 вынимайте только за корпус распылителей.

Отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 7 привода ускорительного насоса и шайбу.

Выверните винт крепления, снимите электрический провод с регулировочного винта 1 количества смеси холостого хода и при необходимости выверните винт 1.

Выньте штопором пластмассовую заглушку 30 и выверните регулировочный винт 32 качества (состава) смеси холостого хода.

Снимите крышку 8 экономайзера мощностных режимов, диафрагму 9 и пружину.

Выверните топливный жиклер 10 экономайзера мощностных режимов, главные воздушные жиклеры 14 с эмульсионными трубками и главные топливные жиклеры 15 главных дозирующих систем.

При необходимости выверните винты крепления дроссельной заслонки 28 первой камеры, снимите заслонку и выньте ось в сборе с рычагами привода.

Сняв стопорную шайбу и вывернув винты крепления, снимите дроссельную заслонку 20 второй камеры и выньте ось заслонки.

Очистка и проверка технического состояния деталей карбюратора

Топливный фильтр

Промойте фильтр в бензине и продуйте сжатым воздухом.

Проверьте состояние фильтра. Если фильтр или патрубок подвода топлива повреждены, замените их новыми.

Поплавковый механизм

Промойте детали в бензине, проверьте состояние.

Поплавки не должны иметь повреждений.

На уплотняющей поверхности игольчатого клапана и его седла не допускается повреждений, нарушающих герметичность клапана.

Клапан должен свободно перемещаться в своем гнезде, а шарик не должен зависать.

Вес поплавков не должен быть более 6,23 г. Неисправные детали замените новыми.

Крышка карбюратора

Очистите от грязи и масла крышку и все отверстия и каналы.

Промойте крышку в ацетоне или бензине и продуйте сжатым воздухом.

Осмотрите уплотняющие поверхности крышки. Если имеются повреждения, замените крышку новой.

Полуавтоматическое пусковое устройство

Чтобы не нарушить смазочных качеств втулок, осей и рычагов, запрещается промывать корпус устройства и его детали.

Жиклеры и эмульсионные трубки

Очистите жиклеры и эмульсионные трубки от грязи и смолистых соединений, промойте их ацетоном или бензином и продуйте сжатым воздухом.

Нельзя очищать жиклеры металлическим инструментом или проволокой, а также протирать жиклеры и другие детали карбюратора ватой, тканью или ветошью, так как ворсинки могут засорить топливоэмульсионный тракт.

При сильном засорении можно очистить жиклеры иглой из мягкого дерева, смоченной ацетоном.

Корпус карбюратора

Очистите корпус от грязи и масла.

Промойте его каналы ацетоном или бензином и продуйте сжатым воздухом.

При необходимости каналы и эмульсионные трубки очистите специальными развертками.

Осмотрите уплотняющие поверхности корпуса, при их повреждениях или деформациях корпус замените новым.

Ускорительный насос

Очистите детали насоса, промойте их в бензине и продуйте сжатым воздухом.

Проверьте легкость перемещения шарика в распылителе и движение подвижных элементов насоса (рычага, деталей диафрагмы).

Заедания не допускаются. диафрагма должна быть целой, без повреждений.

Проверьте состояние уплотняющих поверхностей и прокладок. Поврежденные детали замените новыми.

Экономайзер мощностных режимов

диафрагма должна быть целой и без повреждений.

При полной длине толкателя диафрагмы (включая головку), меньшей 6,0 мм, замените диафрагму в сборе с толкателем.

Сборка карбюратора

Карбюратор собирайте в последовательности, обратной разборке. При этом обращайте внимание на следующие моменты.

Поплавок должен свободно поворачиваться на своей оси, не задевая стенок камеры.

Игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, момент затяжки седла игольчатого клапана должен быть 14,7 Нм (1,5 кгсм).

Момент затяжки электромагнитного запорного клапана должен быть 3,68 Нм (0,4 кгсм).

Чтобы при сборке не перепутать местами жиклеры, обращайте внимание на маркировку жиклеров.

При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг.

При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты на специальном приспособлении, исключающем деформацию осей заслонок.

Регулировки и проверки карбюратора

Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 кПа (3 м вод. ст.)

После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10—15 с.

Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан.

В случае утечки топлива замените игольчатый клапан.

Установка уровня топлива в поплавковой камере

Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

Рис. 11 Установка уровня топлива в поплавковой камере: 1 — поплавок; 2 — корпус биметаллической пружины; 3 — прокладка; 4— калибр для проверки положения поплавков; 5 — игольчатый клапан

Правильность установки поплавка 1 (рис. 11 ) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх.

Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

При необходимости отрегулируйте подгибанием язычка и рычагов поплавка.

Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Регулировка привода карбюратора

При полностью нажатой педали 1 управления дроссельными заслонками дроссельная заслонка второй камеры должна быть полностью открыта и сектор 11 не должен иметь дополнительного хода.

При отпущенной педали дроссельные заслонки обеих камер должны быть полностью закрыты. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 10 на переднем наконечнике троса привода.

Проверка установки биметаллической пружины полуавтоматического пускового устройства карбюратора: 1 — корпус пускового устройства; 2 — корпус биметаллической пружины; 3 — корпус жидкостной камеры; 4— винты крепления корпуса биметаллической пружины; 5 — болт крепления
жидкостной камеры

Проверка работы полуавтоматического пускового устройства карбюратора

Проверьте правильность установки биметаллической пружины пускового устройства, для чего визуально определите совмещение трех меток (на рис. метки показаны стрелками): на корпусе 1 пускового устройства, корпусе 2 биметаллической пружины и корпусе 3 жидкостной камеры.

При несовпадении меток ослабьте винты 4 крепления корпуса 2, поверните его до совмещения с меткой на корпусе 1 и заверните винты.

Ослабьте болт 5, поверните корпус 3 до совмещения меток и закрепите болт.

Запустите холодный (температура охлаждающей жидкости 15—25°С) двигатель и проверьте через 15—20 с частоту вращения коленчатого вала двигателя, которая должна быть (2400) мин.

Если частота вращения не соответствует данной, отрегулируйте пусковой зазор Б у дроссельной заслонки первой камеры до величины (1,1- 0,05) мм.

Регулировки пусковых зазоров

Регулировку выполняйте на холодном двигателе, когда воздушная заслонка прикрыта пусковым устройством.

Снимите воздушный фильтр и проверьте пусковой зазор А (рис. 6) воздушной заслонки 7. Если зазор А не соответствует величине (2,5 0,2 мм), снимите стопор регулировочного винта 11 и отрегулируйте данный зазор этим винтом.

Регулировку пускового зазора Б у дроссельной заслонки первой камеры необходимо выполнять на снятом карбюраторе.

Закройте дроссельную заслонку 1 первой камеры.

Отверткой поверните кулачок 10 против часовой стрелки и установите упор рычага 14 на наибольшую по радиусу ступень.

Винтом 15 отрегулируйте зазор Б у дроссельной заслонки, равным (1 ,10,05) мм.

Поставьте снятые узлы и детали, запустите двигатель, проверьте через 15—20 с после запуска частоту вращения коленчатого вала холодного двигателя, которая должна быть равной 2400 200 мина.

Частота вращения коленчатого вала прогретого двигателя на холостом ходу должна быть равной 750—800 мина.

Регулировка холостого хода двигателя

Рис. 13 Винты регулировки холостого хода двигателя: 1 — — регулировочный винт количества смеси холостого хода; 2 — регулировочный винт 2 — 3 качества (состава) смеси з холостого хода; 3— уплотнительное кольцо; 4 — заглушка регулировочного винта

Регулировка обеспечивается регулировочным винтом 2 (рис. ) качества (состава) смеси и регулировочным винтом 1 количества смеси.

Регулировочный винт 2 закрыт заглушкой 4. для доступа к винту необходимо штопором вынуть заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90—95 °С), с отрегулированными зазорами в механизме газораспределения,с правильно отрегулированным углом опережения зажигания.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750—800 мин1.

Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (10,3)% при данном положении винта 1 [содержание СО приводится к 20 °С и 101,3 кПа (760 мм рт. ст.)].

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшение ее — не заглохнуть.

В случае остановки двигателя винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750—800 мин1.

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

Регулировка привода карбюратора выполняется при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок. (При полностью отпущенной педали «газа» трос привода не должен быть натянут!).

Регулировка пускового устройства

При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться.

Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С.

Этот зазор регулируем, поворачивая шлицевой отверткой или ключом на «7» винт (по стрелке) на рычаге привода дроссельной заслонки.

При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора.

При этом воздушная заслонка должна приоткрыться на пусковой зазор В (см. таблицу)

Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства.

Вставив в прорезь (по стрелке) шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя.

Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 800±50 мин-1 и содержание оксида углерода (СО) 0,7-1,3 %, после чего напрессовывают на головку винта «качества» ограничительную пластмассовую втулку.

Если поворотом втулки не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта «количества» устанавливаем частоту вращения коленчатого вала, а винтом «качества» — содержание в отработавших газах окиси углерода.

При нажатии педали «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.

При повороте винта «количества» по часовой стрелке частота вращения коленчатого вала увеличивается.

При повороте винта «качества» по часовой стрелке содержание СО в отработавших газах уменьшается.

Проверка работы механизма блокировки второй камеры

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки.

Затем поворачиваем рычаг управления дроссельными заслонками до полного открытия дроссельной заслонки первой камеры.

Дроссельная заслонка второй камеры должна при этом остаться закрытой.

Поворачиваем  рычаг  управления воздушной заслонкой по часовой стрелке до упора (воздушная заслонка должна полностью открыться), а рычаг управления дроссельными заслонками — до полного открытия заслонок.

Если дроссельная заслонка второй камеры при этом останется закрытой, необходимо устранить заедание рычага блокировки второй камеры (причиной может быть и отсоединение пружины рычага блокировки).

Комплект блока управления экономайзером холостого хода

Комплект блока управления экономайзером холостого хода



НАБОР БЛОКА УПРАВЛЕНИЯ ЭКОНОМАЙЗЕРОМ ХОЛОСТОГО ХОДА

Модель Применимость Аналоги Примечание
5003. 3761 ВАЗ-2108, ВАЗ-2109, «Таврия» и другие 5003.3761 Защита клапана экономайзера контура управления от короткого замыкания на «массу»
автомобиля и от уменьшения сопротивления цепи клапана экономайзера холостого хода
5013.3761 ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и другие с карбюратором «Солекс» 5013.3761 Защита клапана экономайзера контура управления от короткого замыкания на «массу»
автомобиля и от уменьшения сопротивления цепи клапана экономайзера холостого хода



Вся продукция сертифицирована.


ВТН © 2000-

Ссылка на www.vtnauto.com обязательна при полном или частичном использовании
материалов
jpg» valign=»top» nowrap=»nowrap»>

ВАЗ 2109

Нет

  • Продажа бензина
  • Дахилан для продажи еды
    • Хинди язык сасакян
    • Заправка топливом на ВАЗ
  • Замена бензина на карбюратор ВАЗ
    • Замена клапана или амортизатора на ВАЗ
    • Проблемы с двигателем EPHH
  • Sobrang paggastos kapag nilagyan ng инжектор
    • Замена системы управления ВАЗ
    • Замена форсунки и установка форсунки на ВАЗ

Технический анализ на всех участках mahalagang lugar является inookupahan ng gaano karaming litro ng gasolina ang ginagamit нито. Вы можете купить автомобилистов, которые покупают бензин на ВАЗ 2109. , в конце полудня 1987 года. Внедорожник является транспортным средством для пейджинга, когда вы путешествуете и наслаждаетесь, но это не так, как на хинди. Susubukan называя siyasatin dahilan для этого и kahalagahan системы подачи бензина для этого.

MGA TAGAPAHIWATIG NG PAGKONSUMO NG GASOLINA

УНА, MAIPAPAYO NA MATUKOY KUNG PAANO NAG-IIBA ANG PAGKONSUMO NG VAZ 2109 NA GASOLINA BAWAT 100 KM, DEVEGE SARI ngo. Napansin namin ang mga sumusunod na tagapagpahiwatig:

  • Sa A-76 — 0,60 л.
  • Са А-80 — 10,1 л.
  • Са А-92 — 9,0 л.
  • Са А-95 — 9,25 л.
  • Sa A-95 Premium — 8,4 л.
  • Капагамит пропан или бутан — 10,1 л.

9 0005 9.1

Двигатель Ang Пагконсумо (гусеница) Пагконсумо (легкий сод) Пагконсумо (гало-халонг икот)
1.1 7,9 л/100 км
1,3 73 л.с. 7 л/100 км
1,5 68 л. с. 5,7 8,7 7,7
1.5i 79 л.с. 5,7 9,9 7,7
1,6 5,6 7.7
1.3 140 л.с.0083

Дахилан для оплаты бензина

Mayroong два раза в год оплачивается за счет продажи бензина УАЗ. Maaari silang nahahati са tatlong группы, bukod са kung saan ау анг mga nakasalalay са может ari mismo, может sira на teknikal на kondisyon нг bahagi или ang ur ng nasusunog na likido. Импульсивное решение, которое можно найти, не может быть больше, чем другие.

Хинди работает на

Средний расход бензина на ВАЗ 2109Проехав 100 км, вы сможете с легкостью настроить карбюратор, быстро и качественно (в среднем 4 литра). Hindi sapat na pag-init ng makina nagdaragdag fagkonsumo ng isa и kalahating litro.

Подшипники с чрезмерным крутящим моментом или недостаточная регулировка развала колес имеют 15-кратный расход.

На хинди указано расстояние между свечами зажигания, с термостатом, компрессией двигателя, увеличенной до 10%.

Паран нг заправки май-ари нг ВАЗ

Анг истило нг гагмаманехонг май ай nakakaapekto rin sa pagconsumo ng бензин на 2109 до 100 км — mas mataas ang bilis ng SUV, mas maraming likido ang umalis са танке. Крышка фары, многофункциональный индикатор дальности действия 10 штук, а также плоская фара ВАЗ может быть более эффективной. Требуется установить прицеп, потребляя бензин в течение 60 дней.

Замена бензина в карбюраторе ВАЗ

Установка на карбюратор или инжектор . У нас вы можете купить бензин для ВАЗ 2109 с карбюратором, а также установить систему подачи топлива для покупки бензина 2109:

  • . легкие на 8-9литро са 100 км;
  • Заправка бензином по шоссе — 6-7 литров на 100 км, расход на 90 км/ч;
  • Заправка бензином по трассе — 7-8 литров на 100 км, максимальная скорость 120 км/ч.

Соединение с клапаном или демпфером на ВАЗ

Этот фланец может быть использован для срабатывания tagapagpahiwatig, или хинди ганап на демпфере висит. Dapat mong palaging suriin kung ito nasa tamang posisyon — ang hawakan nakaharap sa may-ari, и bahagi mismo может patayong posisyon. Одна из проблем, связанных с отсутствием соленоидного клапана или топливной форсунки, связана с топливом на бензине ВАЗ. Герметичный режим бальзама карайома нилабаг, лабис на бахаги ликидо пумапасок в цилиндре.

Проблема с EPHH

Струйная система XX имеет малый диаметр, имеет большую чистоту, перенасыщенный язык и давление в камере сгорания. Контаминация может быть использована в качестве оплаты и поддержки. Он может быть использован как экономайзер бездействующего режима, который может быть использован в качестве резерва.

Собранный запасной капсюль нилагьян форсунки

Капсула-кастрюля, состоящая из системы подачи бензина, лабис на заправку бензином на хинди больше, но может быть больше, чем другие. Самостоятельная покупка бензина ВАЗ 2109 форсунка заправится :

  • Продажа бензина через 7-8 литров на 100 км 9013 8
  • тариф на покупку бензина для Lada 2109по шоссе — 5-6 литров на 100 км, расход топлива на 90 км/ч
  • расход бензина на шоссе на 120 км/ч — 8-9 литров на 100 км

Расход топлива на 100 км

нг ВАЗ

Всякий раз, когда вы покупаете электронику, которую можно купить на заводе, вы можете купить бензин на ВАЗ 2109, который может быть загружен.
