Дз 160 бульдозер: Бульдозеры колесные

Бульдозеры колесные

Бульдозеры колесные

Бульдозеры на колесных тракторах общего назначения и модификациях базовых сельскохозяйственных тракторов тягового класса 1,4…4

получили наибольшее распространение на малоэнергоемких землеройных работах на грунтах I и II групп в районах с умеренным климатом при температуре от —40 до +40 °С. В агрегате с задним оборудованием они могут иметь многоцелевое назначение; при наличии сменного погрузочного оборудования они предназначены для земляных и погрузочно-разгрузочных работ небольшого объема, перемещения штучных грузов и т. п.

На тракторах тягового класса 1,4 (МТЗ-50, МТЗ-52, МТЗ-80, МТЗ-82) мощностью 40…55 кВт изготавливают неповоротные бульдозеры с прямым отвалом. Отвал сварной конструкции с лобовым листом усилен ребрами жесткости. В нижней части отвала крепят съемные ножи, а в верхней предусмотрен козырек. Бульдозерный отвал снабжен зубьями заднего хода и может быть оборудован уширителями (бульдозер ДЗ-102). Управление отвалом гидравлическое.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Бульдозеры с поворотным отвалом используют, как правило, в агрегате с задним оборудованием для засыпки траншей и планировочных работ небольшого объема в грунтах I и II групп. Бульдозерное оборудование в агрегате с траншейным цепным экскаватором ЭТЦ-165А применяется на тракторе «Беларусь» MT3-82w обладает поворотом на 45° и перекосом до 10°. Все движения отвала гидрофицированы, управление поворотом и перекосом осуществляется из кабины машиниста.

Бульдозеры-погрузчики ДЗ-133 и ДЗ-160 на базе колесных тракторов являются машинами многоцелевого назначения (табл. 1.1). В качестве основных рабочих органов они имеют бульдозерный отвал и сменный ковш (рис. 1.2).

Бульдозерный отвал массой 200 кг сварной с одним средним и крайними сменными ножами. Он оборудован уширителями или челюстным захватом. Съемное устройство имеет цапфы и нижние пальцы для установки соответственно в верхние и нижние отверстия проушин отвала. Нижние пальцы могут поворачиваться в положение «снятия-монтажа» или фиксации рабочего органа.

Таблица 7.1
Технические характеристики бульдозеров-погрузчиков на тракторах тягового класса 1,4

Примечание.
Слева от черты — масса бульдозера с серийной кабиной, справа — с унифицированной.

Время навески отвала до 6 мин. Съемное устройство посредством шарниров и рычагов кинематически связано со стрелой рабочего оборудования.

Для разработки сухих грунтов и кусковатых материалов «а боковинах крепятся левый и правый уширители. В верхней части отвала имеется козырек, а в нижней — три рыхлительных зуба для разработки прочных грунтов. Бульдозерный отвал, как отмечалось, может быть оборудован челюстным захватом для набора грунта из штабелей. Для захвата длинномерных грузов к боковинам захвата приварены ножи с зубьями. Управление челюстным захватом двумя гидроцилиндрами. Отвалом вылетом 2,5 м можно разгружать бортовые автомобили, прицепы, платформы.

Стрела рабочего оборудования установлена на жестко соединенных с трактором полурамах, прикрепленных впереди к буферу.

Многоцелевые возможности бульдозера обеспечиваются путем замены отвала на погрузочный ковш с зубьями (ширина 1600 мм), либо установкой одного из сменных рабочих органов: ковша увеличенной вместимости без зубьев, ковша для уборки снега (ширина 2200 мм), грузовых вил с двумя лапами, сельскохозяйственных вил с восьмью нижними и двумя верхними пальцами, монтажного крюка грузоподъемностью 0,75 т (ДЗ-133) или 1 т (ДЗ-160) с высотой подъема до 2,8 м.

Рис. 1.2. Бульдозер-погрузчик многоцелевого назначения ДЗ-133 со сменным оборудованием: 1 — ковш основной; 2 — вилы сельскохозяйственные; 3 — вилы грузовые; 4 — крюк монтажный; 5 — захват челюстной; б — удлинитель к отвалу; 7 — уширители и рыхлительные зубья к отвалу; 8 — ковш увеличенной вместимости; 9 — ковш для снега

Управление операциями подъема-опускания и поворота отвала осуществляется двумя парами гидроцилиндров. В гидроцилиндрах поворота отвала (ковша) установлен предохранительный клапан.

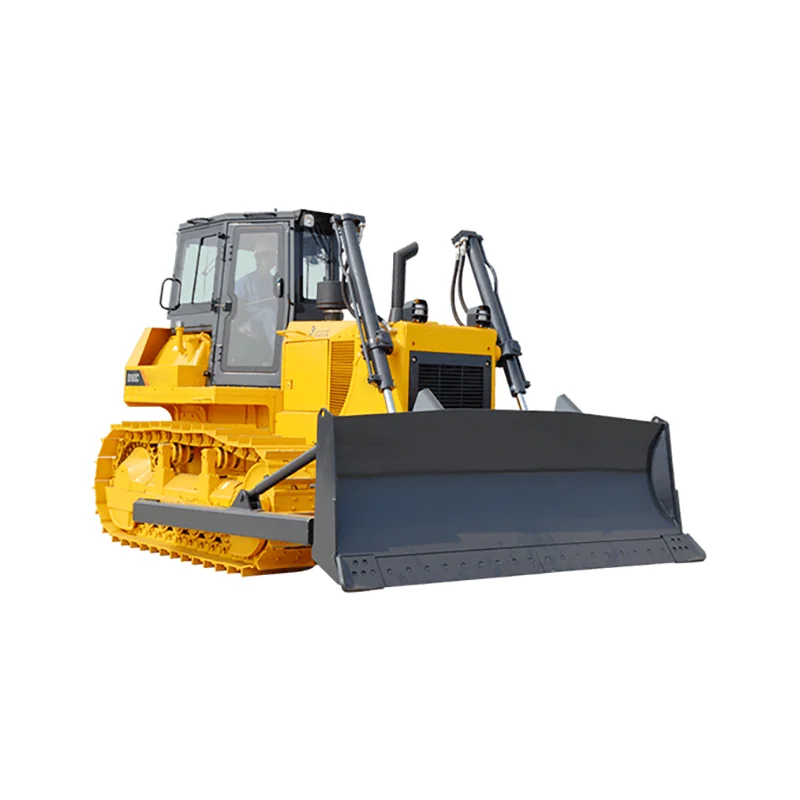

Бульдозер ZOOMLION ZD 160-3 — ООО «ЧелТракСнаб», Челябинск

Цена: Уточняйте у менеджера

Отправить запрос

Выгодные условия приобретения спецтехники

Большой выбор моделей для разных задач

Оригинальная спецтехника от ведущих производителей

Технические характеристики























































Производитель:

ZOOMLION

Модель:

ZD 160-3

Габариты (Д*Ш*В) мм

5025*3416*2783

Двигатель

Модель

Styre WD10G175E15

Число цилиндров — диаметр×ход

6-126×130 мм

Объем поршня

9726мл

Номинальная мощность

120 кВт

Номинальная частота оборотов

1850 об/мин

Максимальный крутящий момент

768 Н·м/1100-1200 об/мин

Способ запуска

стартер

Стартер

24 В, 5. 4 кВт

Генератор

28 В, 750 В

Трансмиссия

Гидротрансформатор

трехэлементный, одноступенчатый, однофазный

Способ охлаждения

водяное охлаждение

Коробка передач

планетарного типа

Число скоростей

три вперед, три назад

Скорость движения( вперед)

1-я скорость

0~3. 8 км/ч

2-я скорость

0~6.6 км/ч

3-я скорость

0~13.6 км/ч

Максимальное тяговое усилие

130 кН

Рама

Количество поддерживающих катков (с каждой стороны)

2

Количество опорных катков (с каждой стороны)

6

Количество направляющих катков (с каждой стороны)

1

Гусеницы

Шаг

203,2мм

Ширина

510мм

Высота грунтозацепа

65мм

Расстояние от центра до гусениц

1880мм

Длина гусеницы в контакте с грунтом

2430мм

Давление на грунт

65,8кПа

Дорожный просвет

400мм

Вес

Эксплуатационный вес

16402 кг

Гидравлика

Номинальное давление

14 мПа

Тип гидравлического насоса

шестеренчатый насос

Рабочее оборудование и дополнительные опции

Тип отвала

прямой, наклоняемый

Ширина

3416мм

Высота

1150мм

Максимальная высота подъема

1095мм

Максимальное заглубление

545мм

Максимальный искос

861мм

Объем

4. 5 м3

Рыхлитель

Число стоек

3

Максимальная глубина рыхления

572мм

Максимальная высота подъема

702мм1480кг

Вес рыхлителя

1480кг

Габариты (без рыхлителя)

Прямой, наклоняемый отвал


В разделе «Бульдозеры ZOOMLION» Вас может заинтересовать следующая продукция:

Бульдозер ZOOMLION ZD 220-3

Бульдозер ZOOMLION ZD 320-3

Бульдозеры Б10М2 (ЧТЗ) — Новое поколение

Онлайн поддержка

Мистер Хунг — Продажи

0913. 114.369

нгафат@gmail.com

Миссис Тханг — Офис

02837262676

[email protected]

Мистер Ба — Техническая поддержка

0908.668.436

[email protected]

Предложение бренда

Информация о продукте

Универсальная бульдозерно-рыхлительная машина 10-го разряда оснащена гидромеханической трансмиссией.
В составе агрегата с бульдозерным и бульдозерно-рыхлительным оборудованием предназначен для разработки грунтов I — III категорий без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также осыпающихся горных пород и мерзлых грунтов при температуре до до минус -5°С.
При сборке с помощью тяговой лебедки может применяться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работах, а также для проведения аварийно-спасательных работ. Может эксплуатироваться в условиях умеренного и холодного климата при температуре окружающего воздуха до минус -50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).

Рабочее место машиниста
При работе в регионах с низкими минусовыми температурами кабина оборудована двойными коллекторными листовыми стеклами с улучшенной герметизацией. Автономный отопитель «Airtronic» может быть установлен по заказу. Все это поддерживает комфорт плюсовой температуры в кабине в холодную погоду даже при остановленном дизеле.
Современный дизайн кабины и рабочего места оператора, а также удобное расположение органов управления трактором и навесным орудием, подрессоренное и регулируемое сиденье, солнцезащитная шторка, хорошо читаемая панель приборов и сигнализация позволяют оператору более эффективно работать в условиях условия комфорта.
Трансмиссия и ходовая часть
Гидромеханическая трансмиссия позволяет автоматическую регулировку тяговых усилий в зависимости от соответствующих внешних нагрузок, а также переключение передач без разрыва потока мощности и быстрого возврата, а также снижение динамических нагрузок в силовой передаче.
Увеличен ресурс ходовой части за счет опорных катков с подшипниками скольжения и уплотнений Duo Cone, обеспечивающих работу опорных катков без утечек масла.

Преобразователь крутящего момента

Автоматическое бесступенчатое изменение частоты вращения и крутящего момента на
впускном валу.


 Планетарная коробка передач

Три передачи переднего и заднего хода с гидравлическим переключением передач
и заднюю передачу.

  Карданная передача

Сборка трансмиссии упрощена; дизельный двигатель
можно установить на амортизаторы. Все это способствует снижению уровня вибрации
Самоуплотняющееся уплотнение Duo Cone

Собирается вместе с резиновыми уплотнительными кольцами из фторсиластика
и с металлическими кольцами.

 Колеса ходовые с подшипниками скольжения

Имеют стандартную конструкцию, когда в качестве антифрикционного материала
используется бронза.

 Сегменты ведущих колес

Долгий срок службы и простая замена.

Башмак

Изготовлен из стали с высокими физико-механическими свойствами и крепится с помощью специальных болтов.


Theoretical traction-speed characteristic of tractor T10M with hydraulic mechanical transmission



* Operating characteristic
Engine

Tractor model

Т10М.0000

Т10М.6000

Модель двигателя

D-180

YAMZ-236N-3

Двигатель Тип

4-цилиндр, in-line, рабочая сила -14,48 L

6TIN working capacity -11.15 l

Power, kW/hp

132/180

139,7/190

Crankshaft rated speed, rpm

1250

1800

Diameter/stroke, mm

150/205

130/140

Specific fuel consumption, g/hp h

160

162

Система запуска двигателя

Пуск двигателя
Электростартер

Электростартер

Воздухоочиститель

Двухступенчатый: I — центробежная очистка;
II — бумажные фильтрующие элементы

Трансмиссия

Гидромеханическая трансмиссия оснащена трехколесным одноступенчатым гидротрансформатором и трехступенчатой ​​планетарной коробкой передач заднего хода.
Скорость без пробуксовки, км/ч:

. Главная передача двухступенчатая с цилиндрическими шестернями и плавающей шестерней на второй ступени:
Передаточное число габаритное…..14,79
Ведущее колесо с сегментным зубчатым венцом и концевым шлицевым креплением ступиц

Управление
Рулевые устройства — постоянно замкнутые гидроусилители рулевых муфт с металлокерамическими дисками и ленточные тормоза высокая износостойкость.
Рабочее место оператора
Одноместная каркасная кабина повышенной жесткости с круговым обзором, отвечающая требованиям ГОСТ (ИСО) по шуму, вибрации и экологии.
Система защиты ROPS/FOPS может быть установлена ​​по заказу клиента для обеспечения безопасности работы оператора.
Running Gear
The bogie is equipped with three-point suspension with micro sprung balance beam and track sealed hinge

Шестерня

I

II

III

Вперед

0 … 3,15 9003

0 … 3,15 9003

. .8,78

Реверс

0 … 3,91

0 … 693

0 … 10,03

0 … 10,03

0 … 10,03

0 … 10,919003

0 … 10,919003

0 … 9003

0 … 9003

3

    50003

Parameter

B10M

B10MB

Number of road колеса, шт

6

7

Количество опорных катков, шт

20003

2

Tractor base, mm

2880

3225

Track width, mm

500

910

Ширина, мм

1880

2282

Клиренс, мм

430

Specific ground pressure of base tractor, MPa

0,055

0,031

Capacities

Engine

Д-180

ЯМЗ-236Н-3

Охлаждающая жидкость, л

60

37

Fuel tank, l

320

Engine crankcase, l

31

24

Transmission, l

90

Главная передача, л (каждая)

8

Гидробак, л

90

Hydraulic System

Hydraulic system

separate unit

Hydraulic pump

gear type НШ-100А-3Л

Производительность, л/мин

180 (при 1823 об/мин, давлении 20 МПа)

Гидрораспределитель трехклапанный четырехпозиционный Р160.

Фильтр полного потока в канале дренажа с фильтрационными элементами с уточнением.

100*1250

— наклон отвала

160*200

— ripper

160*450

Weight

3Н3-3МБ. 601512

51

Parameter

Б10М.0000

Б10МБ.0020

Б10М. 6000

Б10МБ.6020

Двигатель

Д-180

Base tractor Т10М, kg

16090

18070

15470

17450

Bulldozer-loosening assembly, kg

20965

20345

Бульдозер и навесное оборудование, кг

18870

21210

18250

20590

Overall Dimensions



Обозначение

Размер, мм

Б10М

Б10МБ

А

2880

3225

В

4325

4670

С

5552

5971

Е

6720

Е1

5832

6251

К

3250, max

М

280- attached implement

Н

1880

2280

О

2480

2882

Р

500

900

Т

3140

3135

Х

3055

3050

У

900

Контакт

Ngaphat Co. ltd

— Головной офис, Главный склад: 19, 20 стр.,
Hiep Binh Chanh Ward, Thu Duc District — Hochiminh City, Вьетнам

— представительство — Warehous ул. Трин,
район Хоангмай — город Ханой, Вьетнам

КОНТАКТЫ

Тел.: +84(28) 3968.3553; +84(28)37.266.173; +840913.114.369
Факс: +84(28) 3726.2676

Тел./факс +84(24)3634.3044
Тел. +84919.222.756; +84916.756.176

Электронная почта: [email protected]

Гусеничные бульдозеры 2050M | CASE Construction Equipment (ИНДИЯ)

ДВИГАТЕЛЬ

Модель

Промышленный двигатель FPT F4HFA613N, правила Tier 2

Цилиндры

6

смещение

6,7 л

Впрыск топлива

Прямая общая магистраль

Топливный фильтр

Скрин, с экраном

Воздухозаборник

Поперечный

Охлаждение

Жидкость

Скорость двигателя

об/мин

Высокий холостой ход — без нагрузки

2200 +/- 50

Номинальная — полная загрузка

2200

Низкий холостой ход

800 +/- 25

лошадиных сил SAE J1349

Сеть

214 л. с. (160 кВт) при 2200 об/мин

Валовой

232 л.с. (173 кВт) при 2200 об/мин

Смазка двигателя

Насос

Пластинчатый радиатор глубокого картера с подпоршневыми форсунками под давлением

Рейтинг рабочего угла насоса

Бок о бок

35°

Вперед и назад

45°

Радиатор

Площадь ядра

0,33 м²

Ряды труб

2

Вентилятор

Диаметр

700 мм

Соотношение

с гидравлическим приводом

ОХЛАЖДЕНИЕ ТРАНСМИССИИ

Тип

Масло-воздух

Размер ядра

0,31 м²

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА



Генератор

120 ампер

Батареи(2)

12 В, низкие эксплуатационные расходы, 1000 ампер при холодном пуске при -18°C

СИЛОВАЯ ПЕРЕДАЧА

Двухконтурный гидростатический

Насос

Регулируемый аксиально-поршневой

Мотор

Поршень с изменяемой осью наклона

Максимум. тяговое усилие

360 кН

Передача инфекции

Однорычажное электронное прямолинейное управление

Масляный фильтр

4 микрона, навинчиваемый, сменный

Скорости движения

Вперед

0 — 9,3 км/ч

Задний ход

0 — 9,3 км/ч

Стояночные тормоза для тяжелых условий эксплуатации (пружинный привод с гидравлическим растормаживанием)

Рулевые тормоза

Гидростатический

Последняя передача

2 косозубых редуктора к планетарным

Соотношение

48,75:1

ЛЕЗВИЕ

Переменный шаг лезвия — регулируемый

55° +/- 5°

Скорость подъема — в секунду

483 мм

Передовой

Двусторонний, сменный

Ширина (ПАТ)

254 мм

Ширина (бульдозер HSU)

200 мм

Толщина

20 м

РИППЕР

Максимум.
