ДЗ-109 гусеничный гидравлический бульдозер на базе трактора Т-130.1Г-1 — Каталог К.В.Х.

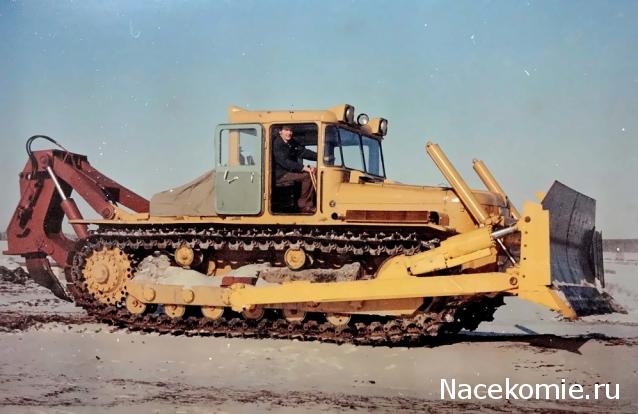

ДЗ-109 гусеничный гидравлический бульдозер на базе трактора Т-130.1Г-1

Краткое описание

Short description

ДЗ-109 гусеничный гидравлический бульдозер для планировочных работ с прямым поворотным отвалом на базе трактора Т-130.1Г-1, эксплуатационный вес 16.5 тонн, максимальная скорость вперед/назад 10.2/9.5 км/час.
Двигатель: Д-160 160 лс
завод дорожных машин г. Челябинск, 1979-88 год выпуск.

Производитель модели: Мастер Ударцев Ю. Ю., [email protected], г. Тобольск, ограниченный выпуск, №1 из 1 экземпляра, ручная работа, сделано в России в 2012 году.

Самым массовым строительно-дорожным оборудованием в СССР, устанавливавшимся на базе гусеничных тракторов, были бульдозеры – в конце 1970-х годов их ежегодное производство превышало 50000 единиц в год. Для монтажа бульдозерного оборудования брали не только тракторы промышленного назначения, но и сельхозтракторы. Причем доля последних превышала долю промышленных.

Наиболее массово бульдозерное и рыхлительное оборудование для челябинских тракторов изготавливалось на Челябинском ордена Ленина заводе дорожных машин им. Колющенко. Ранние версии бульдозеров на базе только поставленных на конвейер тракторов Т-130.1Г-1 появились на рубеже 1970-х — 80-х годов. Это были бульдозеры с гидравлическим приводом рабочего органа ДЗ-110 с неповоротным отвалом и, менее распространенные, бульдозеры ДЗ-109 с поворотным отвалом.

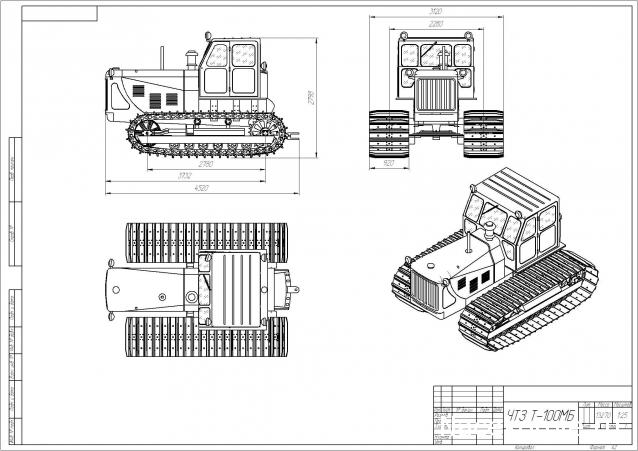

Бульдозеры сменили на конвейере аналогичную машину ДЗ-493А (ДЗ-18) на базе трактора Т-100МГП. Параллельно выпускалась модификация ДЗ-109ХЛ в северном исполнении. Она могла комплектоваться рыхлительным устройством типа ДП-26С.

С конца 1980-х годов это бульдозерное оборудование монтировалось на модернизированные трактора Т-130МГ-1. Эта модификация получила наименование ДЗ-109Б. Эту модель в первой половине 1990-х годов сменил бульдозер ДЗ-171.1-05 на базе трактора Т-170.01.

Бульдозер ДЗ-109 (тип отвала – поворотный, длина отвала 4,12 м, высота отвала 1,14 м, управление – гидравлическое, мощность 117,7 (160) л.с.), так называемый «террасер» – бульдозер, предназначен для разработки и перемещения грунтов I-IV категорий для резания террас на горных склонах. Отвал соединен с универсальной рамой с помощью шаровой опоры. Рама сферическими опорами закреплена на цапфах, приваренных к продольным балкам ходовых тележек трактора. Отвал с рамой закреплен толкателями с винтовыми раскосами. Регулирование углов резания и перекоса отвала осуществляется путем изменения длины раскосов механическим способом. Рабочий процесс бульдозера с поворотным отвалом состоит из операций, срезания стружки, перемещения грунта перед ним и разравнивания грунта. Срезанный грунт, поднимаясь вверх по отвалу, накапливается перед ним образуя валик, близкий по форме к треугольнику в поперечном сечении, называемый призмой волочения. При транспортировании грунта катет призмы, прилегающей к отвалу, может достигнуть его высоты. После этого отвал приподнимают прекращая тем самым процесс резания.

Отвал может быть установлен в плане под углом 0-27 градусов в обе стороны от продольной оси машины. Для установки отвала в три положения (прямое, правое и левое) на верхней полке каждой полурамы установлены по три опорных кронштейна, которых шарнирно крепятся толкатели. На скошенной части полурам установлены кронштейны для крепления гидроцилиндров подъема-опускания отвала.

Показатель	ДЗ-104	ДЗ-18	ДЗ-17	ДЗ-28	ДЗ-109	ДЗ-109Б
1	3	4	5	6	8	9
Базовый трактор	Т4АП1	Т-100МГП	Т-100М	Т-130.1Г-1	Т-130.1Г-1	Т-130МГ-1
Мощность двигателя, кВт	96	80	80	118	118	118
Номинальное тяговое усилие трактора, тс	6(4)	10	10	10	10	10
Отвал, параметры, мм:
длина высота без козырька подъем опускание	3280 1000* 720 350	3940 815 1000 350	2940 815 1100 1000	3940 815 100 400	4120 1140 935 535	4120 1140 935 535
Угол, град. :
резания	55	47-57	47-57	47-57	55	55
поперечного перекоса	—	5	5	5	6	6
перекоса в плане	63 и 90	63 и 90	63 и 90	63 и 90	63 и 90	63 и 90
Способ изменения углов перекоса и в плане	Гидравлический		Ручной		Гидравлический
Управление	Гидравлическое		Канатное		Гидравлическое

Масса, кг: оборудования общая с трактором	1800 10030	1900 13900	2200 14000	1000 14900	2350 16490	2400 16500
Вместимость гидросистемы, л	100	65	—	140	140	140

Бульдозерное оборудование неповоротного типа состоит из отвала сварной конструкции; толкающих брусьев, приваренных к отвалу; поперечной балки; двух (ДЗ-42) или одного (ДЗ-42Г, ДЗ-42Г-1) гидроцилиндров подъема-опускания отвала и рукавов высокого давления (табл. 1.2).

С задней стороны отвала на бульдозерах ДЗ-42Г и ДЗ-42Г-1 имеется кронштейн для соединения со штоком гидроцилиндра. К нижней части отвала крепятся сменные ножи с двумя режущими кромками, а в средней верхней части отвал оснащен козырьком.

Бульдозерное оборудование состоит из сварного отвала, усиленного задними коробками жесткости с внутренними ребрами (рис. 1.5), левого и правого толкающих брусьев, раскоса регулируемой длины, гидроцилиндра перекоса и двух гидроцилиндров подъема-опускания отвала.

Управление гидроцилиндрами бульдозера осуществляется от гидропривода трактора, включающего два шестеренных насоса НШ-32-2 и НШ50Л-2 и распределитель Р75-11-22. Гидросистема бульдозера оборудована двусторонним запорным клапаном, предохраняющим гидропривод трактора от перегрузок.

Рис. 1.5. Отвал бульдозера ДЗ-101 А:
1 — сменный нож; 2 — лобовой лист; 3 — верхняя коробка жесткости; 4 — проушина крепления раскоса; 5 — проушина соединения отвала с гидроцилиндром подъема-опускания; 6 — проушина крепления толкающего бруса; 7 — нижняя коробка жесткости

Примечание. Трактор Т-170.01 и Т-170.00 с пусковым двигателем П-23У и бортовым редуктором с передаточным числом соответственно 14,79 и 9,94; Т-170.41 и Т-170.40 с электростартернои системой пуска, бортовым редуктором с передаточным числом соответственно 14,79 и 9,94.

Тракторы Т-170 и его модификации отличаются отТ-130МГ-1 большей эксплуатационной мощностью (125 кВт), имеют увеличенное тяговое усилие (до 142 + 9 кН на третьей передаче), максимальное давление в гидросистеме (18 МПа), оборудованы кабиной на подрессоренной платформе и усиленной ходовой системой.

Бульдозеры на тракторах тягового класса 10 предназначены для разработки и перемещения грунта I…111 категории и полезных ископаемых, для профилирования дорог, срезки грунта на косогорах с применением перекоса отвала. Бульдозеры применяют в гражданском, промышленном, горнорудном, гидротехническом строительстве, мелиорации и ирригации для устройства выемок, возведения насыпей, планировки площадок, разработки и засыпки котлованов. Они могут быть использованы на грунтах IV категории и выше после их предварительного рыхления в районах с умеренным климатом при температуре воздуха от —40 до +40 °С (табл. 1.4).

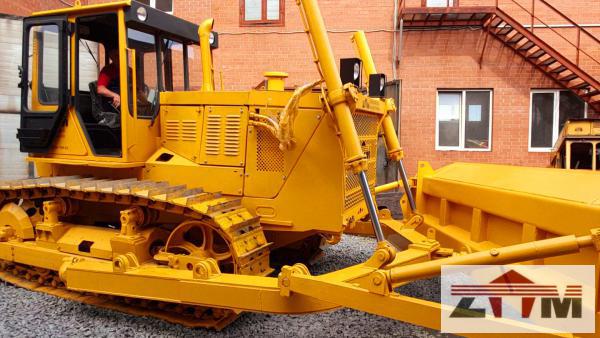

Бульдозер с прямым поворотным отвалом ДЗ-109Б (ДЗ-171.1 -05; -06; -07; -08) состоит из базового гусеничного трактора Т-1 ЗОМГ-1 (Т-170 в соответствующей модификации) и бульдозерного оборудования (рис. 7.6), которое включает прямой отвал сварной конструкции.

Рама выполняется в виде двух сварных полурам. Фиксация отвала осуществляется двумя боковыми толкателями, каждый из которых состоит из упорного бруса и трубчатого винтового раскоса, связанных шар-нирно. Винтовой раскос имееттри метки: верхняя соответствует углу резания 50°; нижняя — 60°; средняя — 55°. Положение отвала в плане изменяют путем перестановки боковых упоров толкателей в соответствующие кронштейны. Угол поворота в плане 27° в каждую сторону.

Управление гидроцилиндрами отвала от гидросистемы базового трактора с использованием насоса НШ-100-ЗЛ и трехсекционного гидрораспределителя Р-150 (на тракторе Т-170 гидронасос НШ-ЮОА-ЗЛ и гидрораспределитель Р-160), обеспечивающего подъем-опускание отвала.

Рис. 1.8. Бульдозерное оборудование с неповоротным отвалом и гидроперекосом: 1 — толкающий брус; 2 — гидрораскос; 3 — нож; 4 — горизонтальная тяга; 5 — подкос; б — регулировочный узел механизма компенсации перекоса; 7 — прокладки

Применение комплекта унифицированных приборов и средств управления позволяет использовать систему в двух режимах: копирном, при котором автоматическое управление отвалом по высоте относительно опорной плоскости происходит от внешнего луча лазерного излучателя (лазерной направляющей), и автономно, в котором стабилизация положения отвала осуществляется по сигналам датчиков угловых положений (ДКБ), установленных на толкающих брусьях и отвале бульдозера (рис. 1.9).

Индикатор, ФПУ с устройством перемещения и датчик подъемного устройства используют с лазерным излучателем при работе в копирном режиме. Датчики ДКБ и ДП применяют в автономном режиме. Блок перегрузки и тахогенератор защищают двигатель от перегрузок при значительном возрастании усилий на отвале, т. е. подается сигнал на выглубление отвала.

Рис. 1.9. Система комбинированного автоматического управления «Комбиплан-10Л» (ДЗ-110А-1):
1 — пульт управления; 2 — гидрораспределители; 3 — фотоприемное устройство ФПУ; 4 — устройство перемещения ФПУ; 5 — датчик подъемного устройства; б — кронштейн для установки ФПУ; 7 — датчик углового положения отвала ДП; 8 — датчик продольного профиля ДКБ

Пульт управления и индикатор установлены в кабине бульдозера. Пульт управления служит для задания требуемого продольного (ДЗ-109Б-1), продольного и поперечного (ДЗ-110В-1) уклонов и преобразований сигналов датчиков в команду управления, которая подается на исполнительют гидронасос, гидрораспределители с электро-гидрозолотником, предохранительный и замедли-тельный (обратный с дросселем) гидроклапаны. Автоматическая система реализует управление в копировальном режиме стабилизацией положения отвала по высоте относительно опорной плоскости, создаваемой лазерным излучателем, взаимодействующим со светодиодами ФПУ, установленными на отвале бульдозера. При смещении ФПУ из оптической плоскости формируются команды подъема-опускания отвала, чтобы ФПУ всегда находилось в оптической плоскости. При автономном режиме гидропривод осуществляет перемещение и перекос отвала по командам ДКБ.

Бульдозеры тягового класса 25 выпускают на базе гусеничных тракторов ДЭТ-250М и ДЭТ-250М2. Предназначены они для выполнения земляных работ больших объемов в грунтах I…IV групп и перемещения мерзлых и скальных грунтов после рыхления при температуре от —45 до +45 °С.

Трактор имеет однопоточную трансмиссию, содержащую бесступенчатую электрическую и две механические передачи, механизм поворота в виде двух планетарных редукторов с блокированными многодисковыми фрикционами и ленточными тормозами.

К отличительным особенностям базового трактора от ЭТ-250М относятся: установка в трансмиссии измененных бортовых редукторов с увеличенным передаточным числом; замена насоса в гидроприводе управления землеройным оборудованием.

В результате замены бортовых редукторов увеличено тяговое усилие до 350 кН, одновременно несколько снижены максимальная передняя и задняя скорости (15,73 против 19 км/ч), что позволило более эффективно использовать тягово-сцепные качества трактора.

Значительные изменения конструкции бульдозерного оборудования обусловлены применением новой конструктивной схемы механизма компенсации, выполненного в виде поперечной штанги взамен традиционной сложной кинематической связи между толкающими брусьями и отвалом. Это позволило приблизить отвал к трактору, уменьшить длину толкающих брусьев и снизить металлоемкость агрегата; масса оборудования уменьшена на 568 и 298 кг для прямого и полусферического отвалов соответственно; увеличить усилие заглубления—выглубления на режущей кромке, улучшить обзорность и управляемость отвала; повысить проходимость машины; снизить трудоемкость изготовления оборудования, ремонта и техобслуживания. Одновременно увеличена ширина отвалов.
