#G0 ЗЕМЛЕРОЙНО-ТРАНСПОРТНЫЕ МАШИНЫ (БУЛЬДОЗЕРЫ, СКРЕПЕРЫ, ГРЕЙДЕРЫ) БУЛЬДОЗЕРЫ Бульдозер — землеройно-транспортная машина на базе гусеничного трактора или колесного тягача со сменным навесным оборудованием для послойной разработки и перемещения грунта (рис.1). Оборудование состоит из отвала — лобового щита с боковыми открылками, рамы и механизма управления отвалом. Применяются бульдозеры с неповоротным и поворотным отвалом. Неповоротный отвал установлен постоянно перпендикулярно продольной оси трактора, и бульдозер может перемещать грунт только впереди отвала. У бульдозеров второго типа отвал можно повернуть в любую сторону и установить под углом 60° по отношению к продольной оси трактора и наклонить на 6… 10° в вертикальной плоскости. Такой бульдозер может перемещать грунт в сторону и выполнять грубые планировочные работы, т. е. имеет большие технологические возможности. В транспортном положении отвал поднят, в рабочем — опущен.на основание и при движении бульдозера врезается в грунт. По типу привода бульдозеры бывают: с механическим, гидравлическим и дизель-электрическим приводом. В бульдозерах применяются преимущественно гидравлические насосные и электрические системы управления. По типу управления отвалом различают бульдозеры с канатным и гидравлическим управлением. Более эффективным является гидравлическое управление, обеспечивающее принудительное заглубление отвала, тогда как при канатном управлении он опускается на грунт только под действием собственной массы. Отвал сконструирован таким образом, чтобы обеспечить наиболее эффективную разработку, накопление грунта в призму и его перемещение. При движении бульдозера срезаемый слой грунта накапливается до тех пор, пока не достигнет верха отвала. В транспортном положении отвал поднимается на поверхность грунта, срезая неровности или засыпая грунтом впадины, происходит планировка поверхности. Если же бульдозер делает послойную отсыпку насыпи, то отвал находится на расстоянии от основания, равном толщине отсыпаемого слоя. Рис.1. Бульдозер: 1 — толкающая рама; 2 — раскосы; 3 — гидродвигатель перекоса отвала; 4 — гидродвигатель подъема и опускания отвала; 5 — отвал; 6 — базовый трактор Область применения бульдозеров: разработка и перемещение грунта на расстояние до 100 м при устройстве автодорожных и железнодорожных насыпей из резервов, сооружение плотин, устройство котлованов и каналов, планировка площадок и отделка земляных сооружений. Кроме этих основных работ бульдозер может выполнять многочисленные подготовительные, вспомогательные и хозяйственные работы. Это расчистка строительных площадок, очистка дорог и аэродромов от снега, уборка мусора и др. Бульдозеры работают и в комплекте с другими землеройными машинами, выполняя, например, послойное разравнивание грунта для уплотнения при отсыпке насыпей автосамосвалами. Их используют также в качестве толкачей скреперов при наборе грунта. Для этой цели бульдозерный отвал оборудуют дополнительным навесным устройством — толкающей рамой. Мощные бульдозеры имеют в качестве навесного оборудования рыхлители, что существенно расширяет область их применения, позволяя использовать в плотных и мерзлых грунтах. Столь обширная область применения бульдозеров позволила сделать эти машины наиболее распространенными (наряду с экскаваторами) в строительстве. Ими выполняются около 40 % общего объема земляных работ. В зависимости от технических и технологических характеристик земляных сооружений и видов выполняемых работ к бульдозерам предъявляют различные производственные требования и применяют машины, соответствующие этим требованиям мощностью, ходовым оборудованием, типом привода, наличием навесного оборудования и другими техническими характеристиками (табл.1, 2). Главным параметром бульдозера является тяговый класс или тяговое усилие базового трактора (тягача). Наибольшее распространение в строительстве получили три группы бульдозеров: 1) легкие, с тяговым усилием до 60 кН; 2) средние, с тяговым усилием 100…150 кН; 3) тяжелые, с тяговым усилием 250 кН и выше. Машины первой группы применяют в основном как комплектующие на вспомогательных и хозяйственных работах, а в малогабаритном исполнении — в стесненных условиях. Машины второй группы используют на основных работах при разработке грунтов первой — третьей групп (с рыхлителями и более плотных), а тяжелые бульдозеры выполняют основные работы на крупных объектах и в районах с экстремальными природными условиями. Например, в группе тяжелых бульдозеров на тракторах тягового класса 25 распространен бульдозер ДЗ-118 с электромеханической трансмиссией и гидравлическим приводом, который обеспечивает подъем и опускание отвала на необходимую высоту или глубину и изменение угла резания. Бульдозер оборудован на базе промышленного трактора ДЭТ-250М мощностью 243 кВт. Такая мощность позволяет разрабатывать грунты любой категории, включая мерзлые и взорванные скальные породы. Таблица 1 Гусеничные бульдозеры с неповоротным отвалом #G0Показатель ДЗ-29 ДЗ-42 ДЗ-42А ДЗ-42Г ДЗ-42Г-1 Д-101 ДЗ-101А ДЗ-130 ДЗ-53 (Д-685) ДЗ-54С (Д-687С) ДЗ-27 ДЗ-110 ДЗ-110ХЛ ДЗ-110А ДЗ-110-АХЛ ДЗ- 110А-Г*** 1 2 3 4 5 6 7 8 9 10 11 12 Базовый трактор Т-74 ДТ-75МР-С2, ДТ-75НР-С2, ДТ-75М-С2 Т-4АП1 Т-ЧАП2-С1 Т-90 Т-100М Т-100 МГП Т-130 Т-130 Т-130. 1Г-1 Т-130МГ-1 Мощность двигателя, кВт 59 59 96 96 66 80 80 118 118 118 118 Номинальное тяговое усилие* трактора, тс (3) (3) 6(4) 6(4) (3) 10 10 10 10 10 10 Отвал, параметры, мм: длина 2560 2520-2560 2860 2860 2560 3200 3200 3200 3220 3220 3220 высота 800 800 990 1050 800 1110 1100 1100 1150 1180 1300 подъем 600 600 650 860 810 900 850 800 900 995 995 опускание 200 300-410 310 435 350 1000 370 335 500 465 400 Угол, град. : резания поперечного 55 — 55 — 55 6 55 12 55 12 55 4 55 4 55 4 55 6 55 12 55 12 Способ изменения угла перекоса — — Ручной Гидравлический Ручной Гидравлический Управление рабочим органом — Гидравлическое Канатное Гидравлическое Масса, кг: бульдзерного оборудования общая с трактором 780 6560 890-1070 7000-7085 1000 9820 1600 9900 — 8450 2120 14100 1710 13710 1850 13350 — 16300 1990 16020 2055 16000 Сменное оборудование, особенности оборудования Уширители или открылки — — 2 — — — — — — Вместимость гидросистемы, л 50 50 106 100 50 — 65 140 140 140 140 Показатель ДЗ-110А2 ДЗ-110В (ДЗ-171. 1) ДЗ-35 (Д-575) ДЗ-35С (Д-575С) ДЗ-34С ДЗ-118 ДЗ-132-1 ДЗ-50ХЛ ДЗ-124ХЛ ДЗ-141ХЛ ДЗ-120** 1 2 3 4 5 6 7 8 9 10 11 12 Базовый трактор Т-130М Г-1 Т-130Г1 (Т-1 70.01) Т-1 80 Т-180Г ДЭТ-25 ДЭТ-250М ДЭТ-250М2 Т-330 Т-330 Т-500 Т-130. 1 Г.1 Мощность двигателя; кВт 118 118(125) 133 133 222 243 243 244 244 368 118 Номинальное тяговое усилие* трактора, тс 10 10 15 15 25 25 25 25 25 35 10 Отвал, параметры, мм: длина 3220 3220 3360 3640 4540 4310 4550 4730 4860 4800 3220 высота 1300 1300 1200 1230 1400 1550 1700 1750 1880 2000 1180 подъем 995 995 1130 700 840 800 1200 1170 1780 1670 965 опускание 400 400 430 400 400 500 520 650 700 720 465 Угол, град, резания 55 55 55 515 55 55 55 55 55 55 55 поперечного перекоса 6 6 4 4 4 12 10 12 12 10 — Способ изменения угла перекоса Гидравлический Ручной Гидравлический Управление рабочим органом Гидравлическое Масса, кг: бульдозерного оборудования общая с трактором 1810 16500 1910 16600 2060 17065 3400 18760 3980 31380 4720 39000 37100 7640 46520 8046 46500 18615 61350 2514 16550 Сменное оборудование, особенности оборудования — — Уширители Открылки Сферический отвал Полусферический отвал — Вместимость гидросистемы, л 140 140 130 130 150 150 150 300 300 480 140 * Здесь и далее в таблицах: без скобок — по промышленной классификации, в скобках — по с/х классификации. ** Бульдозер-толкач. *** ДЗ- 110Ач- 1 имеет систему автоматического управления рабочим органом — Комбиплан ЮЛ. Таблица 2 Каталог: default -> download download -> Типовая технологическая карта download -> Отделка колонн и пилястр краткие сведения о колонне download -> Бетоны легкие на органических заполнителях растительного происхождения download -> Конструктивные решения и проектирование реконструкции зданий download -> Карта операционного контроля качества кладки стен из бута и бутобетона download -> Валка деревьев бензомоторной пилой жүктеу/скачать 450.5 Kb. Достарыңызбен бөлісу:

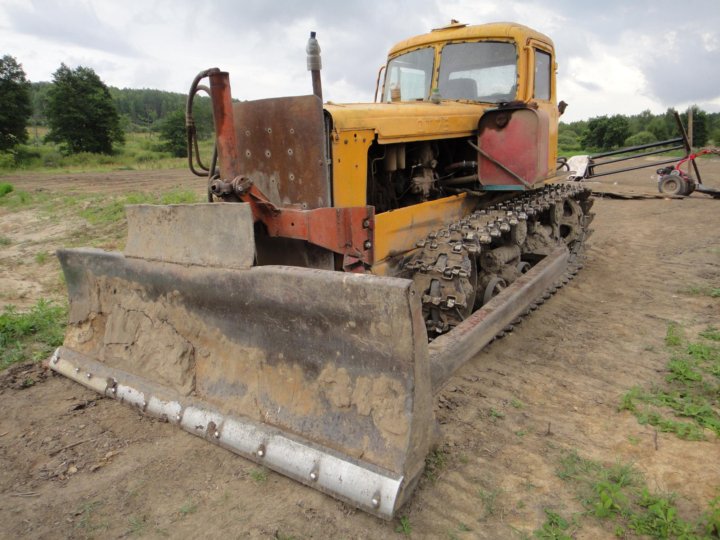

Бульдозер ДЗ-42: технические характеристики

История создания

Изобретение гусеничного хода является таким же великим и фундаментальным, как и изобретение колеса. Но если создатель колеса неизвестен, то гусеницы были изобретены русским крестьянином Федором Абрамовичем Блиновым, родившимся в 1827 г. в с. Никольское, относящемся к Вольскому уезду Саратовской губернии. Родители изобретателя были крепостными.

Высший Совет народного хозяйства Советского Союза в 1926 г. принимает постановление о строительстве тракторного завода в Сталинграде. Закладка Сталинградского, а впоследствии Волгоградского тракторного завода (ВгТЗ) состоялась 12.07.1926 г., а уже 17.06.1930 г. был выпущен первый СТЗ-1 — колесный трактор с двигателем мощностью 30 л.с. К 1932 году с конвейера завода уже сходило более 140 тракторов в сутки.

Базовой моделью бульдозера ДЗ-42 является гусеничный трактор ДТ-75, производство которого было начато в 1963 г. В отличие от предшественника, ДЗ-42 выполнял любые землеройные работы и использовался при формировании стройплощадок. Многофункциональность бульдозера обеспечивалась тем, что на него устанавливался универсальный отвал, на котором можно было менять угол наклона.

В настоящее время ВгТЗ является тракторной компанией, входящей в концерн «Тракторные заводы». За время существования производства предприятие выпустило ряд модификаций ДЗ-42, спрос на которые остается на высоком уровне.

К примеру, на советской научно-исследовательской дрейфующей станции «Северный полюс-30», открытой 09.10.1987 г. и просуществовавшей до 04.04.1991 г. в качестве транспорта работали болотоход ДТ-75 и бульдозер ДЗ-42.

Технические характеристики легких бульдозеров приведены в табл. 1.1.

Элемент конструкции и показатель	ДЗ-186	ДЗ-42Г	ДЗ-42П	ДЗ-101А	ДЗ-104
Тяговый класс базового трактора	3	3	3	4	4
Тип базового трактора	ДТ-75Н	ДГ-75М	ДТ-75Д	Т-4А	Т-4. 02
Мощность двигателя, кВт	66	66	70	96	96
Тип отвала	Неповоротный		Поворотный

Элемент конструкции и показатель	ДЗ-186	ДЗ-42Г	ДЗ-42П	ДЗ-101А	ДЗ-104
Размеры отвала, мм: длина	2560	2520	2800	2600	2600
высота	880 и 950*	950*	850 и 950*	950	990
Высота подъема отвала, мм	600	830	635	700	700
Наибольшее заглубление отвала, мм	300	410	300	310	300
Угол установки отвала в плане, град	55	55	55	45…60	60
Скорость пере­движения, км/ч:
вперед	2,2…11,3	2,2…11,2	2,3…11,1	2,2… 11,9	2,6…11,9
назад	4,1…8,4	4,1…8,4	4,1…8,4	3,4…6,1	4,1 …7,8
Дорожный просвет, мм	380	330	380	330	330
Объем грунта, перемещаемого отвалом, м3	1,5	1,5	1,5	1,7	1,7
База трактора, мм	1612	1612	1612	1616	1616
Габаритные размеры, мм: длина	4520	4980	5200	4650	4900
ширина	2560	2520	2800	2680	3280
высота	2325	2650	2710	2545	2545
Масса эксплу­атационная, кг	7100	7985	7430	10400	10330

Бульдозер среднего типа ДЗ-27С (рис. 1.5) предназначен для разработки и перемещения грунтов I—IV категорий и скальных пород в условиях низких температур (холодного климата), при этом мерзлые, скальные и плотные грунты должны быть предва-

Рис. 1.5. Бульдозер ДЗ – 27С(ДЗ — 532):

1 – нож; 2 – отвал; 3 – винтовой раскос; 4 – гидроцилиндр;5 – трактор; 6 — шарнир;

-рительно разрыхлены. Отвал соединен с базовым трактором дву­мя брусьями и винтовыми раскосами. Благодаря изменению дли­ны раскосов, вручную можно регулировать угол резания и поло­жения отвала.

Управление отвалом гидравлическое от гидросистемы тракто­ра. Модификация бульдозера имеет индекс ДЗ-532.

Бульдозер среднего типа ДЗ-109 (рис. 1.6), имеющий поворот­ный отвал, предназначен для разработки и перемещения грун­тов I—IV категорий. Предусмотрены модификации моделей ДЗ-109Б, ДЗ-109ХЛ. Из них ДЗ-109ХЛ может быть использована с рыхлительным оборудованием ДП-26С в условиях низких темпе­ратур.

Бульдозер среднего типа ДЗ-110А (рис. 1.7) в отличие от буль­дозера ДЗ-109 имеет неповоротный отвал, предназначен для земле-ройно-планировочных работ на грунтах I —III категорий. Мо­дификациями этого бульдозера являются модели: ДЗ-110А-2, ДЗ-110В, ДЗ-110ХЛ. Модификация модели ДЗ-110А-1 имеет сис­тему автоматического управления отвалом. При необходимости эк­стренного вмешательства в работу такой системы машинист буль­дозера вручную включает соответствующую секцию гидрораспре­делителя.

Бульдозер среднего типа ДЗ-171.1-03 (рис. 1.8) предназначен для разработки и перемещения грунтов I—III категорий без рых­ления и IV категории с предварительным рыхлением.

Рис. 1.6. Бульдозер ДЗ – 109:

1 – отвал; 2 – универсальная рама; 3 – толкатель с раскосом; 4 – гидроцилиндр; 5 — трактор

На этом бульдозере установлен неповоротный отвал с гидравлическим при­водом. Сверху отвал оснащен козырьком, а с боков — уширителями. С нижней стороны на лобовом месте закреплены режущие ножи.

Имеются также модификации ДЗ-171. 1-07, Б170М1.01Е с поворотным отвалом. Технические характеристики бульдозеров среднего типа приведены в таб. 1.2.

Рис. 1.7. Бульдозер ДЗ-110А:

1 – нож; 2 – отвал; 3 – гидрораскос; 4 – гидроцилиндр; 5 – трактор; 6 – шарнир; 7 – толкающий брус

Рис. 1.7. Бульдозер ДЗ-171-03:

1 – нож; 2 – уширитель; 3 – отвал; 4 –козырёк; 5 – гидроцилиндры; 6 – трактор; 7 – рама;8 – толкающий брус

ДЗ-27С, Д-532	ДЗ-109, ДЗ-109-Б, ДЗ-109ХЛ	ДЗ-110А	ДЗ- 1 ЮА-2, дз-пов	ДЗ-171.1-03	ДЗ-171.1-07	Б170-M1.01E
Наибольшее заглубление отвала, мм	500	535	465	400	400	420	500
Угол уста­новки отва­ла в плане, °	90	53… …90	90	53…90	±12	±26	±26
Угол реза­ния, °	50… …60	55	50	60	55	55	60
Скорость передвиже­ния, км/ч:
вперед	4… …10,5	4… …10,5	4… …10,5	4… …10,5	2,4… …12	2,4… …12	2,5… …12
назад	4…12	4…12	4…12	4…12	4… …12,05	4… …12,05	4… …12,05
Дорожный просвет, мм	92	92	92	92	95	95	95
Объем грун­та, переме­щаемого отвалом, м3	3,5	4	3,5	3,5	3,4	3,5	3,8
База трактора, мм	1615	1615	1615	1615	1617	1617	1617
Габаритные размеры, мм: длина	5300	5690	5490	5500	5700	5900	5900
ширина	3240	4120	3220	3300	3200	4200	4200
высота	3087	3300	3130	3300	3200	3200	3200
Масса эксплуата­ционная, кг	15950	16490	16530	16540	17300	17500	17500

Бульдозер тяжелого типа ДЗ-34 (рис. 1.9) используется для выполнения земляных работ крупных объемов. Его применяют при разработке грунтов всех категорий, в том числе мерзлых, но с предварительным рыхлением грунта IV категории и скальных

пород. При этом отвал выполняется неповоротным. Угол резания и угол перекоса отвала можно изменять до 12° ручным способом, сокращая или увеличивая длину винтовых раскосов. Кроме того, предусмотрен гидрораскос. Подъем и опускание отвала осуществ­ляется двумя гидроцилиндрами, работающими синхронно. Для эксплуатации в условиях низких температур Севера, Сибири и Дальнего Востока используется модификация бульдозера ДЗ-34С.

Бульдозер тяжелого типа ДЗ-59ХЛ (рис. 1.10) предназначен для разработки и перемещения мерзлых грунтов и скальных пород в условиях холодного климата. Отвал этого бульдозера выполнен не­поворотным и с козырьком в верхней части. Один из раскосов

Рис. 1.7. Бульдозер ДЭТ-250МБ1:

1 – нож; 2 –отвал; 3 – раскос; 4 –гидроцилиндр; 5 – трактор; 6 –шарнир;7 – толкающий брус

(правый) выполнен гидравлическим, а другой (левый) — винто­вым. С помощью гидроцилиндра обеспечивается перекос отвала, а с помощью винтового раскоса регулируется угбл резания отвала. На бульдозере также предусмотрен механизм компенсации пере­коса отвала.

Бульдозер тяжелого типа ДЭТ-250М2Б1

(рис. 1.11) предназна­чен для выполнения земляных работ крупных объемов на грунтах I—IV категорий. Наличие полусферического отвала позволяет ис­пользовать бульдозер на перемещении грунта, а также при засып­ке котлованов и траншей. С помощью толкателей и раскосов мож­но поворачивать отвал в плане относительно продольной оси сим­метрии машины, а также изменять угол перекоса отвала в каждую сторону и угол резания. Электромеханическая трансмиссия базо­вого трактора ДЭТ-250М2 обеспечивает автоматическое регули­рование тяговых усилий и скоростей движения. Для подъема и заглубления отвала используются два гидроцилиндра, работающие от основной гидросистемы трактора. Перекос отвала осуществля­ется дополнительной гидросистемой из шестеренного насоса и двухзолотникового трехпозиционного распределителя.

Показатель	ДЗ-34, ДЗ-34с	ДЭТ-250м2б1	ДЗ-59ХЛ	ДЭТ-350б1
Тяговый класс базового трактора	25	25	30	30
Базовый трактор	ДЭТ-250М		Т-330	ДЭТ-350

Показатель	ДЗ-34, ДЗ-34С	ДЭТ- 250М2Б1	ДЗ-59ХЛ	ДЭТ-35 .0Б1
Мощность двигате­ля, кВт	237	237	250	257
Тип отвала	Неповорот­ный	Поворот­ный	Неповоротный
Размеры отвала, мм: длина высота	4540 1550	4250 1550	4730 1750	4250 1850
Высота подъема отвала, мм	900	950	1170	1225
Наибольшее заглубление отвала, мм	450	450	520	440
Угол установки отвала в плане, *	90	90	90	50 …90
Угол резания, *	50…62	50	46…62	55
Скорость передвижения, км/ч: вперед назад	1,5… 16 1,5… 14	1,5…16 1,5… 14	1,5…13 1,5 …10,8	1,5…16 1,5…14
Дорожный просвет	510	500	520	500
Объем грунта, перемещаемого отвалом, м3	7,5	7,2	8	10,5
База трактора, мм	1620	1620	1625	1620
Колея, мм	1360	1360	1360	1360
Габаритные размеры, мм: длина ширина высота	9040 4540 3180	9100 4550 3180	6730 4730 3450	6550 4250 3900
Масса эксплуатационная, кг	33680	37350	43650	44427

Бульдозер тяжелого типа ДЭТ-350Б1

имеет аналогичное с буль­дозером ДЭТ-250М2Б1 назначение. Бульдозерным оборудованием служит полусферический неповоротный отвал с перекосом впра­во и влево, управляемый двумя гидроцилиндрами.

Технические характеристики бульдозеров тяжелого типа при­даны в табл. 1.3.

studfiles.net

Технические характеристики

Бульдозер ДЗ-42 имеет третий тяговый класс. На время создания базовой модели машины это был для нее хороший показатель мощности. Основным отличием от базовой модели ДТ-75 является установка реверсного редуктора и отвала, что позволяет в полной мере использовать технический потенциал бульдозера. При этом машина заметно потеряла в скорости, но появилась возможность для работы со сложными грунтами, относящимися к категориям первого и второго уровней.

Основным рабочим органом ДЗ-42 является неповоротный отвал, закрепленный с помощью коробчатых толкающих брусьев и цапф на балке, расположенной поперечно. Стабильное рабочее положение отвала обеспечивается за счет жесткого винтового раскоса и гидрораскоса. В горизонтальном положении отвал удерживается за счет компенсационного механизма, не допускающего перекоса путем равномерного распределения нагрузки. На нижней кромке отвала устанавливаются сменные режущие ножи, имеющие два лезвия. Центральная часть оснащается специальным козырьком, не позволяющим пересыпаться грунту через верхнюю часть кромки отвала. Два гидроцилиндра, закрепленные на кронштейнах и приводящие отвал в движение, управляются гидросистемой с входящим в нее шестеренчатым насосом и трехсекционным гидрораспределителем. Основные технические и габаритно-массовые показатели:

• Размеры (длина✕ширина✕высота), мм — 4980✕2560✕2650.
• Дорожный просвет (клиренс), мм — 380.
• Общий вес, кг — 7390.
• Объем топливного бака, л — 245.
• Коробка передач — механика.
• Шасси — на гусеничном ходу.
• Модель двигателя — пять разных моделей четырехтактного четырехцилиндрового двигателя мощностью от 80 до 95 л.с.
• Максимально развиваемая скорость, км/ч — 11,3.
• Расход дизельного топлива, л/ч — 8,4.
• Размеры отвала (длинаXвысотаXвысота подъемаXзаглубление), мм — 2560✕800✕830✕410.

Устройство и особенности эксплуатации

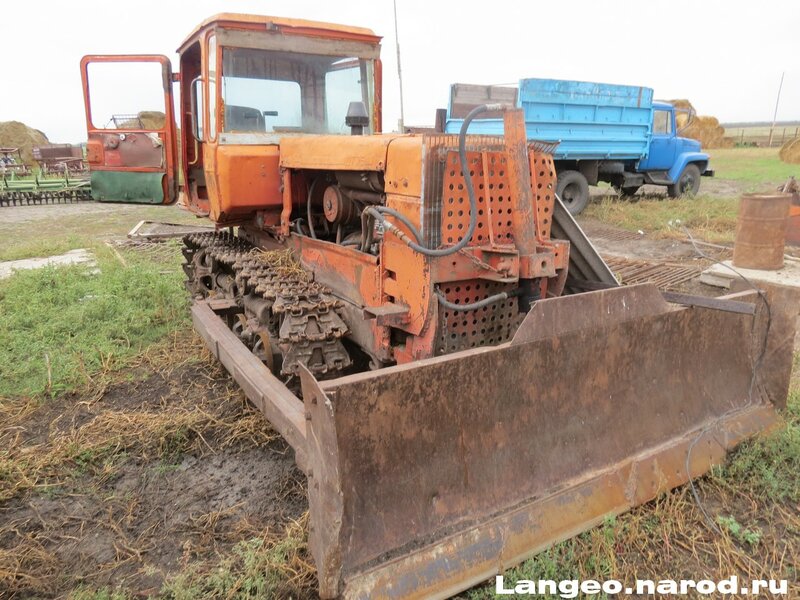

Модель ДЗ 42 построена на основе трактора ДТ 75. По большинству элементов данные машины унифицированы. Для бульдозера применяется цельнометаллическая рама, жестко закрепленная с кронштейнами лонжеронов, что позволяет выдерживать серьезные нагрузки.

Все модификации ДЗ 42 оснащаются гусеничной ходовой частью, включающей подвеску пружинного типа. Ширина гусеничного полотна зависит от версии машины и может меняться от 390 до 470 мм. Бульдозер создает минимальное давление на грунт и не повреждает плодородный слой грунта.

ДЗ 42 комплектуется механической трансмиссией, в состав которой входит 7-ступенчатая коробка передач, установленная у заднего моста. Сухая 2-дисковая постоянно замкнутая муфта применяется для начала движения.

Основным элементом тормозной системы являются ленточные тормоза. Для сокращения нагрузок, создаваемых на поворотах, задний мост оснащается 2 планетарными редукторами.

Гидравлическая система бульдозера содержит насос, силовой гидроцилиндр, распределитель с гидрозамком и предохранительный клапан, контролирующий навесной механизм. Масло в гидравлическую систему поступает через фильтр и масляную емкость.

Водительская кабина бульдозера сделана из цельного металла и имеет повышенную прочность. Салон надежно загерметизирован, что предотвращает попадание частиц пыли. Также внутри установлены обогреватель и вентиляционная система, которые позволяют эксплуатировать технику независимо от погодных условий. Дополнительное усиление кабины в виде каркаса безопасности защищает оператора даже в случае переворота машины. Кабина при необходимости смещается относительно основания бульдозера, обеспечивая отличный обзор в процессе выполнения земляных работ.

Для оператора предусмотрено 2-местное подрессоренное сидение, положение которого можно менять с учетом антропометрических данных. Эргономичное расположение органов и продуманная компоновка салона сокращают степень усталости при постоянной работе.

В качестве основного рабочего органа на ДЗ 42 используется неповоротный отвал, установленный с применением цапф на балке и коробчатых толкающих брусьев. Устойчивое положение органа достигается за счет гидрораскоса и винтового раскоса. Компенсационный механизм удерживает отвал в горизонтальном положении, не допуская перекоса. В нижней части установлены сменные режущие ножи с 2 лезвиями. В центральной области имеется специальный козырек, препятствующий высыпанию грунта через верх отвала. В движение оборудование приводится посредством 2 гидроцилиндров, закрепленных на кронштейнах.

Для бульдозера используются следующие типы отвалов:

• базовый неповоротный отвал БНДТ-10;
• неповоротный отвал БНДТ-20 увеличенного размера;
• поворотный отвал БПДТ-10 с большими функциональными возможностями;
• универсальный поворотный отвал БУДТ со встроенным гидроприводом.

Двигатель

На бульдозер ДЗ-42 устанавливаются пять различных моделей двигателей, являющихся четырехтактными дизельными силовыми агрегатами с непосредственным топливным впрыском и жидкостным охлаждением. Единственное отличие между ними в выдаваемой мощности:

• РМ-80 и СМД-14НГ развивают мощность 80 л. с.
• А-41 – 90 л.с.
• Д 440-22, СМД-18Н, Д 245.5S2 — 95 л.с.

Электростартерный запуск двигателя. Усредненный расход дизельного топлива находится в пределах 8,4 л/ч, а развиваемая скорость 03,-11 км/ч.

Недостатки

Единственным недостатком бульдозера Д3-42 была и остаётся маленькая скорость передвижения, но его мощность, тяговые усилия, производительность и надёжная бесперебойная функциональность с лихвой компенсируют этот минус. К тому же, достоинством Д3-42 является и его ремонтопригодность, т. е., при выходе из строя любого элемента, его достаточно легко заменить.

Модификации

Благодаря работам по модернизации, с конвеера выходили всё те же трактора ДТ-75, но уже оборудованные отвалами поворотного и неповоротного типа.

Исходя из вида отвала, различали два варианта исполнения данной спецтехники:

1. Д3-42П — это агрегат с отвалом полноповоротного типа, имеющий возможность менять наклон отвального механизма. Его отличительные характеристики заключались в наличии функции гидропереноса и, собственно, поворотного механизма. Улучшенные показатели маневренности позволяли значительно увеличивать производительность в осуществлении рабочих манипуляций.
2. Д3-42 — имел неповоротный отвальный механизм.
3. Д3-42Т — специальная модель, способная вести земляные работы на влажных и болотистых почвах, за что и получила своё второе название « торфяная модификация».

Сегодня производитель ВгТЗ продолжает выпуск различных модификаций Д3-42, пользующихся высоким спросом.

Технические параметры

Бульдозер Д3-42 характеризуется 3-м классом тяги, а главным отличием Д3-42 от базового варианта ДТ-75 является использование реверсного редуктора и отвального механизма. Это даёт возможность эксплуатации его в трудных климатических условиях и на сложных грунтах, относящихся с 1 — 2 категориям.

Турбированный дизель оборудован системой охлаждения на основе жидкости, что позволяет бульдозеристу долгое время эксплуатировать технику, не прерываясь на охладительные паузы.

Кроме моделей Д3-42, Д3-42П и Д3-42Т, была создана ещё одна модификация, а именно, бульдозер Д3-42Г, предназначенная для оказания мелиоративных услуг в сельском хозяйстве, для эксплуатации в горной местности и других локациях, где средне тяжёлый грунт.

Данная модель землеройной спецтехники имеет мощную (до 90 л/с) силовую установку и, отличающиеся в большую сторону, габариты. А гидравлический цилиндр с двусторонним рабочим действием позволяет отвалу входить в грунт на глубину до 30 см и подниматься на высоту до 63 см.

Чтобы вы могли наглядно представить различия бульдозера Д3-42Г от базовой модели Д3-42 по техническим характеристикам, стоит руководствоваться данной таблицей:

Устройство

Многофункциональный агрегат Д3-42 получил широкое применение за счёт грамотно разработанной конструкции и компоновки, а именно:

• Двигатель работает на дизельном топливе, запускается электростартером и имеет 5 моделей исполнения, которые представляют собой четырёхтактные силовые установки.
• Отличаются модели только по мощности: РМ-80 и СМД-14НГ — 80 л/с; А-41 — 90 л/с; СМД-18Н, Д245.5S2, Д440-22 — 95 л/с.
• Гусеничная ходовая система стоит у всех моделей данной спецтехники. Применяется рама из цельного металла и подвеска пружинного типа. В пространстве между гусеничными траками находятся боковые ланжероны, крепко состыкованные с поперечной балкой, что помогает выдерживать большие нагрузки и не повреждать верхний слой грунта, что особенно важно при сельскохозяйственных манипуляциях.
• Размер гусеничного полотна зависит от модели исполнения и может варьироваться от 390 до 470 мм.
• Гидравлическая система имеет в своей конструкции насос, распределитель с гидрозамком, силовой гидроцилиндр и предохранительный клапан, управляющий навесным механизмом. Масло гидравлика получает через масляную ёмкость и фильтр.
• Механическая коробка передач — семиступенчатая. Установлена около заднего моста. Для начала движения используется сухая муфта сцепления — замкнутая двухдисковая деталь.
• Тормозит данный агрегат ленточными тормозами.

Современная кабина разработана с учётом прошлых ошибок, что повысило производительность труда бульдозериста, а именно:

1. хороший обзор даёт водителю возможность наблюдать за всеми зонами работы;
2. для безопасности усилена каркасом;
3. удобное двухместное сиденье с возможностью регулировки под определённые параметры водителя;
4. наличие системы отопления, кондиционирования и воздухоочищения.

Отдельно хочется уделить внимание навесному оборудованию, которое имеет 4 типа:

1. БНДТ-10 — неповоротный вариант исполнения, весом почти 830 кг, углом поворота в 25 градусов и шириной в 2 м 52 см. Применяется для снегоочистительных работ и на строительных участках.
2. БНДТ-20 — аналог первого варианта, но с шириной 2 м 80 см и весом — 874 кг.
3. БПДТ — поворотный вариант с углом поворота 25 градусов по отношению к оси агрегата, массой 1т 70 кг и шириной 2 м 80 см.
4. БУДТ — технические характеристики как у БПДТ, но имеет перекос в 8 градусов по поперечной плоскости, что делает этот тип универсальным поворотным механизмом.

Трансмиссия и гидравлика

Бульдозер ДЗ-42 оснащен механической семиступенчатой коробкой передач (КП), располагаемой у заднего моста. Для привода в движение используется сухая постоянно замкнутая двухдисковая муфта сцепления. На ДЗ-42 установлены ленточные тормоза.

Для уменьшения создаваемых при поворотах бульдозера нагрузок, задний мост оборудован двумя планетарными редукторами.

Встроенная гидравлическая система, состоящая из силового гидроцилиндра, гидронасоса, гидрораспределителя с гидрозамком и предохранительного гидроклапана, управляет навесным оборудованием. Масло в гидросистему подается через масляный бак и фильтр.

Начало эксплуатации

Перед тем, как выехать на работу, водитель-машинист осматривает бульдозер ДЗ-42 и устраняет неисправности, обнаруженные во время проведения проверки. Осмотр проводится при заглушенном двигателе.

Эксплуатация бульдозера, находящегося в неисправном состоянии, категорически запрещена.

К работе на ДЗ-42 допускаются только прошедшие обучение и имеющие удостоверение водители-машинисты. Необходимо проверить, обеспечивает ли освещение, установленное на бульдозере, достаточную видимость всего окружающего рабочего пространства. Не следует оставлять работающую машину без присмотра, а также производить регулировочные и смазочные работы на ходу. Приступать к техническому обслуживанию и ремонту бульдозера можно только после того, как двигатель полностью остановлен.

Во время работы водитель-машинист заглубляет отвал в грунт на 410 мм под углом 55° и направляет движение бульдозера в нужную сторону. При этом ножами срезается нужный слой грунта и одновременно перемещается в отведенное для разгрузки место. Этот процесс называется отсыпкой, после окончания которой отвал необходимо поднять, и затем повторить цикл снова. Грунт перемещается на расстояние не более 60 м.

Навесное оборудование

На ДЗ-42 устанавливаются следующие отвалы:

• БНДТ-10 — неповоротный отвал шириной 2520 мм и весом 829,6 кг, способный на 25° менять положение по отношению к основанию бульдозера. Используется в основном при планировании стройплощадок и очистке дорог от снега.
• БНДТ-20 — полностью идентичен модели БНДТ-10, кроме ширины (2800 мм) и веса (874 кг).
• БПДТ — поворотный по отношению к продольной оси бульдозера отвал шириной 2800 мм, весом 1070 кг и углом поворота 25°.
• БУДТ — универсальный поворотный отвал с аналогичным БПДТ углом поворота, шириной и весом, имеющий угол перекоса 8° в поперечной плоскости.

Все отвалы имеют одинаковую высоту подъема 650 мм и максимальное заглубление 410 мм при угле резания 55°. Допускается уклон бульдозера до 20°. Управляется любой отвал при помощи двух гидроцилиндров, за исключением БУДТ, имеющем три таких устройства.

Доступные орудия, эксплуатационные характеристики

На шасси возможна установка нескольких типов отвальных механизмов:

1. «БНДТ-10». Это нож неповоротной конфигурации шириной 2,52 м, массой 830 кг. Он может изменять своё положение в вертикальной плоскости, поворачиваясь до 25 °. Задействуют отвал при расчистке снежных заносов или планировании стройплощадок.
2. «БНДТ-20». Конструкция отвала не отличается от «десятки», но размеры и масса несколько увеличены за счёт чего достигается большая производительность.
3. «БПДТ». Поворотный отвал с возможностью разворота его относительно оси трактора на 25 °. Его ширина составляет 2,8 м, а весит он 1 т.
4. «БУДТ». Универсальная конструкция, которая может поворачиваться в вертикальной и горизонтальной плоскостях.

Все перечисленные орудия могут подниматься на 0,65 м над уровнем земли, врезаться в грунт на глубину до 0,41 м. Угол эффективного резания составляет 55 °. В поднятом положении шасси способно преодолевать уклон до 20 °.

Модификации

Кроме базовой модели ДЗ-42, применяемой в строительстве, коммунальной сфере и сельском хозяйстве, есть еще три основных модификации, которые следует рассмотреть более детально.

• ДЗ-42Г — специально разработанная для сельского хозяйства модель, использующаяся в основном на мелиоративных работах, а также в горной местности. Этот бульдозер оснащен одним двухсторонним гидроцилиндром.

• ДЗ-42Т — используется в заболоченных и труднопроходимых местах. Эта модификация даже получила название «торфяной». За счет ширины гусениц у бульдозера заметно увеличена опорная площадь, а высокий дорожный просвет (37 см) позволяет преодолевать завалы, колеи и другие препятствия. Звенья гусениц оснащены почвозацепами, что позволяет ДЗ-42Т работать на подвижном грунте в заболоченной местности, не проваливаясь при этом в зыбкий грунт или торфяник.

• ДЗ-42П — модель оснащается полноповоротным отвалом, фиксирующимся шарнирами на толкающих брусьях, крепящихся на специальной поперечной балке. При перекосе отвала за счет шарниров брусья проворачиваются и бульдозер остается в работоспособном состоянии. При этом изменение угла наклона по отношению к горизонтальной плоскости очень удобно при проведении работ по очистке улиц от снега.

Модельный ряд

Разработчиками бульдозера создано несколько модификаций, которые позволяют значительно повысить производительность агрегата и расширить сферу его применения. Покупатель может подобрать машину для конкретных условий работы.

1. Модель ДЗ-42П, оснащенная отвальным механизмом полноповоротного типа. Поворотный отвал фиксируется на брусьях универсальными шарнирами. Задние концы каждого толкающего бруса крепятся к специальной балке с помощью упряжных шарниров. Благодаря шарнирам, толкающий брус, при возникновении перекоса отвала, поворачивается, сохраняя работоспособность бульдозера. Это позволяет изменять угол наклона отвала относительно горизонтальной опорной оси, что удобно при очистке территорий от снега и выполнении других специфических работ. По предварительному согласованию с заказчиком модель поставляется в одном из двух вариантов:
   с универсальным поворотным механизмом, имеющим функцию гидроперекоса;
2. с поворотным механизмом прямой конструкции.
3. Модель ДЗ-42Т, которая является торфяной модификацией бульдозера. Она имеет большую площадь опоры, за счет увеличения ширины гусениц и дорожного просвета. Благодаря высокому клиренсу (до 37 см), бульдозер с легкостью преодолевает глубокие колеи, завалы в лесу и прочие помехи. Каждая гусеница состоит из 42-х звеньев, оснащенных специальными почвозацепами. Эти особенности ходовой части позволяют использовать ДЗ-42Т для выполнения работ на заболоченной местности и в условиях подвижности грунта. Бульдозер не проваливается в зыбкую почву во время работы.
4. Модели ДЗ-42Г и ДЗ-42Г-1, оснащенные одним гидроцилиндром двухстороннего действия. Они находят применение в различных сферах, в том числе и для выполнения земляных работ в горной местности.

Опыт эксплуатации, достоинства и недостатки

Длительный период эксплуатации показал надежность работы бульдозера ДЗ-42 и его модификаций, не выявив при этом существенных недостатков, к которым можно отнести разве что уменьшение скорости, по сравнению с прототипом ДТ-75, за счет навеса отвала.

Это мощная и производительная техника. Даже небольшая скорость не мешает приспособиться к меняющейся рабочей обстановке. Бульдозер подвержен постоянным высоким нагрузкам, которые выдерживаются за счет его прочной конструкции. Запас прочности ДЗ-42 позволяет продолжать его эксплуатацию и после окончания установленного нормативного срока, для чего необходимо своевременное техобслуживание. Унификация большинства узлов и деталей дает возможность производить их быструю замену.

ДЗ-42 прекрасно справляется с рытьем котлованов, кюветов и траншей, нарезкой отводных водных каналов, возведением насыпей и засыпкой ям. С помощью этого бульдозера планируются под застройку участки и площадки под хранилища, обустраиваются насыпи и уступы на косогорах, перемещается изъятый грунт. Дополнительно ДЗ-42 может оснащаться оборудованием для разрыхления твердого грунта.

Бульдозер дз 101а технические характеристики

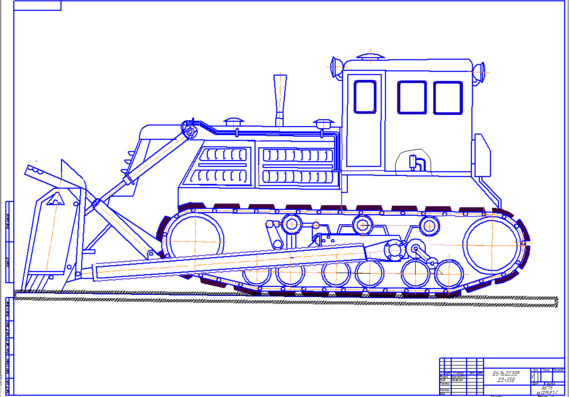

Список чертежей: общий вид бульдозера ДЗ-101А, деталировка (стопорное кольцо, кронштейн, палец, шток, крышки, нож отвала, втулка).

Тяговый класс базового трактора 4

Тип базового трактора Т-4А

Мощность двигателя 96 кВт

Тип отвала поворотный

Размеры отвала: длина 2600 мм., высота 950 мм.

Высота подъема отвала 700 мм

Наибольшее заглубление отвала 310 мм

Угол установки отвала в плане 45-60 град

Скорость передвижения: вперед 2,2-11,9 км/ч., назад 3,4-6,1

Дорожный просвет 330 мм

Объем грунта перемещаемого отвалом 1,7 м

База трактора 1616 мм

Габаритные размеры: длина 4650 мм., ширина 2680 мм. , высота 2545 мм.

Масса эксплуатационная 10400 кг.

2. Расчетная часть

2.1. Тяговый расчет бульдозера

2.2. Производительность бульдозера

2.3 Энергоемкость процесса разработки и перемещения грунта бульдозером

3. Техническое обслуживание и ремонт

4. Техника безопасности при работе на бульдозере

Бульдозер– это землеройная машина, состоящая из базового тягача и бульдозерного (навесного) оборудования, предназначенная для резания и перемещения грунта, а также для планировки разрабатываемой поверхности.

Бульдозеры выполняют следующие работы: разработку и перемещение грунтов, планировку участков, разравнивание грунта, отсыпаемого другими машинами; возведение насыпей и разработку грунта, отсыпаемого другими машинами; возведение насыпей и разработку выемок при сооружении автомобильных и железных дорог, при устройстве каналов и пр.; засыпку рвов, каналов, водопроводных, канализационных и других траншей; обслуживание складов песка, щебня, камня и т. п.; расчистку территорий от снега, камней, пней, деревьев, строительного мусора; толкание скреперов в процессе их загрузки.

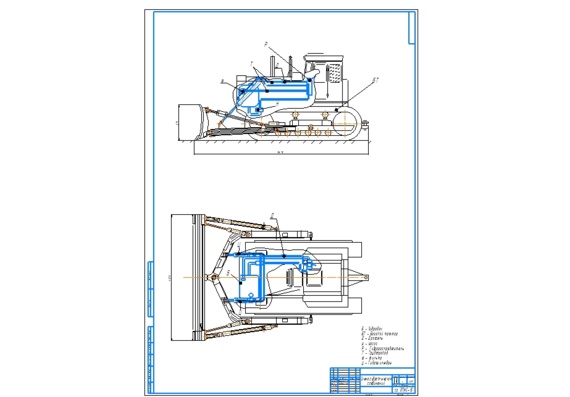

Схема №1 Бульдозер ДЗ-101А
1 — толкающий брус; 2 — отвал; 3 — гидрораскос; 4 — гидроцилиндр подъема-опускания; 5 — опора гидроцилиндров

Схема №2 Отвал бульдозера ДЗ-101А

1 — сменный нож; 2 — лобовой лист; 3 — верхняя коробка жесткости; 4 — проушина крепления раскоса; 5 — проушина соединения отвала с гидроцилиндром подъема-опускания; 6 — проушина крепления толкающего бруса; 7 — нижняя коробка жесткости

Бульдозер ДЗ-12ХЛ, Бульдозеры-рыхлители тягового класса 10 изготавливают на базе гусеничных тракторов Т-100, Т100М3 и их модификаций. Предназначены они для разработки мерзлых и трещиноватых скальных грунтов задним рыхлительным оборудованием.

Рисунок №1

На рынке представлено несколько модификаций бульдозера ДЗ: 42, 170, 171 и т. д. Каждая модель отличается техническими характеристиками и показателями. Это транспортное средство используется для выполнения работ на промышленных и строительных площадках, в карьере и в сельском хозяйстве.

Этот транспорт применяется во время погрузочных и разгрузочных работ, выравнивания грунта. Также бульдозер ДЗ используется для разработки грунтов первой и второй категории.

Модификация ДЗ-8 оборудована дизельным силовым агрегатом, который выполнен в соответствии с международным экологическим стандартом Евро-2. Техника оснащена механической коробкой передач и гидравлическим усилителем руля.

Объем рабочего органа	0,5 м³
Длина стрелового оборудования	5500 мм
Максимальная глубина копания	5600 мм
Радиус выгрузки	5400 мм
Мощность двигателя	80 л. с.
Полная масса	20500 кг
Длина отвала	3003 мм
Частота вращения коленчатого вала	1800 оборотов в минуту
Количество цилиндров	4
Число тактов	4
Диаметр цилиндрических деталей	96 мм
Ход поршней	98 мм
Дорожный просвет	170 мм
Транспортная скорость	13 км/ч
Объем топливного бака	100 л

Транспорт ДЗ-27 — это землеройная техника, оснащенная отвалом неповоротного типа. Данная модификация предназначена для срезания и перемещения грунта первой, второй и третьей категории.

Технические параметры и характеристики:

Габаритные параметры

Длина — 4393 мм

Ширина — 2475 мм

Высота — 3130 мм

Колесная база2473 ммРасстояние дорожного просвета407 ммКолея по передним колесам1880ммКолея по задним колесам1880 ммМаксимальная скорость движения12,25 км/чДлина отвала3200 ммВысота отвала1100 ммУгол срезания55°Общий вес1850 кгГлубина срезания грунта335 ммТяговое усилие94 кНКоличество скоростных режимов8Ширина башмака500 ммКоличество катков2

Техника ДЗ-28 подходит как для работ по разработке грунта, так и для транспортировки различных грузов. Бульдозер отличается высоким уровнем маневренности и устойчивости к суровым погодным условиям.

Характеристики и показатели этой модели:

Рабочий объем силового агрегата	13,53 л
Международный экологический стандарт	Евро-2
Мощность мотора	160 лошадиных сил
Частота вращения коленчатого вала	1250 оборотов в минуту
Рабочий температурный режим	-40°…+45°С
Количество цилиндрических механизмов	4
Габаритные параметры отвала	Длина — 3940 мм

Высота — 1000 мм

Общий вес навесного оборудования2000 кгПолная масса14900 кгНаибольший угол срезания60°Количество скоростей коробки передач8Наибольшая транспортная скорость9,9 км/чДорожный просвет407 ммШирина колеи гусеничной ленты1880 ммЧисло катков2

Строительная техника ДЗ-42Г используется для рытья траншей и котлованов, а также для транспортировки различных сыпучих грузов, расчистки дорог от снега и для других коммунальных работ.

Технические данные и показатели модели:

Тяговый класс	3
Габариты	Длина — 4980 мм

Ширина — 2560 мм

Высота — 2650 мм

Клиренс380 ммОбщий вес транспорта7390 кгОбъем бака для дизельного топлива245 лМощность силового агрегата95 лошадиных силНаибольшая скорость движения11,3 км/чСредний расход топливной жидкости8,4 л в часПараметры отвала2560*800 ммГлубина копания410 ммВысота подъема рабочего органа830 ммДавление на грунт0,47 г/см2Количество передач7Количество цилиндров4Ход поршней96 мм

ДЗ-109

Модель ДЗ-109 относится к легкому классу бульдозеров. Он изготовлен на базе тракторной техники Т-130 и оборудован мощным дизельным двигателем и восьмиступенчатой коробкой передач.

Технические параметры и характеристики:

Масса бульдозера	15000 кг
Тяговый класс	10
Гусеничная база	2517 мм
Колея	По передним колесам — 1880 мм

По задним колесам — 1880 мм

Количество тактов4Средний расход дизеля218 кВт*чЕмкость для топливной жидкости300 лОбъем бака охлаждающей системы60 лЕмкость для смазки деталей мотора32 лГидравлический бак100 лГабариты ДЗ-1094600*2480*3180 ммДавление на грунт0,076 МПаДорожный просвет380 ммЦилиндры4 штукиДиаметр цилиндров96 мм

ДЗ-110

Данная модель используется при строительстве различных объектов в качестве вспомогательной техники, также во время съема земляных слоев, нарезке террас, во время планировки и транспортировки грунта.

Бульдозер ДЗ-110А — технические характеристики техники:

Длина	5445 мм
Ширина	3050 мм
Высота	3420 мм
Гусеничная база	2478 мм
Клиренс	415 мм
Колея	1880 мм
Ширина башмака	500 мм
Давление, оказываемое на грунт во время выполнения работ	0,05 МПа
Максимальная высота копания	1000 мм
Наибольшая высота подъема рабочего органа	1000 мм
Рабочий объем мотора	14,48 л
Мощность силового агрегата	170 лошадиных сил
Частота вращения коленчатого вала	1250 оборотов в минуту
Номинальный крутящий момент	1098 Нм
Объем бака для топлива	290 л

ДЗ-162

Этот бульдозер используется при нарезке террас на косогорах, перемещении различных материалов и грузов на строительных площадках при возведении насыпей. Такая техника подходит для выполнения коммунальных работ.

Технические показатели бульдозера ДЗ-162:

Габаритные параметры	5500*2560*2650 мм
Дорожный просвет	326 мм
Передняя колея	1330 мм
Задняя колея	1330 мм
Транспортная скорость	8,3 км/ч
Общий вес	7390 кг
Предельный угол въезда	20°
Угол среза	55°
Высота подъема отвала	830 мм
Глубина копания	410 мм
Передаточное число	1,25
Количество тактов	4
Рабочий объем двигателя	6,3 л
Диаметр цилиндрических механизмов	120 мм
Степень сжатия	16

ДЗ-170

Этот бульдозер оборудован раздельно — агрегатной гидравлической системой, для крепления которой в конструкции транспорта предусмотрена навесная передняя рама. Для создания давления в системе здесь используется насосный механизм.

Технические параметры и характеристики:

Мощность мотора	180 лошадиных сил
Частота вращения коленвала	1070 оборотов в минуту
Средний расход топливной жидкости	20 л
Колея	1880 мм
Тяговый класс	10
Габариты	4600*2480*3180 мм
Давление на грунт	0,076 МПа
Снаряженная масса	15990 кг
Рабочий температурный режим	-40°…+40°С

ДЗ-171

Этот транспорт относится к тяговому классу №10 и предназначен для выполнения работ на тяжелом грунте. Среди преимуществ можно выделить небольшой расход топлива и высокую производительность.

Описание параметров бульдозера ДЗ-171-1, технические характеристики:

Объем рабочего органа	3 м³
Рабочая температура	-40°…+40°С
Высота подъема	935 мм
Мощность двигателя	170 лошадиных сил
Полная масса	17000 кг
Длина отвала	4100 мм
Частота вращения коленчатого вала	1050 оборотов в минуту
Количество цилиндров	4
Число тактов	4
Диаметр цилиндрических деталей	103 мм
Ход поршней	104 мм
Дорожный просвет	380 мм
Транспортная скорость	12,5 км/ч
Объем топливного бака	150 л

Другие модификации

Модификация ДЗ-18 относится к десятому тяговому классу и используется для выравнивания грунта, очистки дорог в зимний период и для транспортировки сыпучих грузов.

Габаритные параметры

Длина — 4600 мм

Ширина — 2500 мм

Высота — 3200 мм

Колесная база2450 ммРасстояние дорожного просвета380 ммКолея по передним колесам1880 ммКолея по задним колесам1790 ммМаксимальная скорость движения13 км/чДлина отвала3100 ммВысота отвала420 ммУгол срезания25°Общий вес12500 кгГлубина срезания грунта500 ммТяговое усилие10Количество скоростных режимов8Ширина башмака500 ммКоличество катков2

Транспорт ДЗ-29 оборудован дизельным четырехтактным мотором и гидравлической системой с восьмиступенчатой коробкой передач.

Технические данные и параметры модели:

Рабочий объем силового агрегата	12 л
Международный экологический стандарт	Евро-0
Мощность мотора	59 лошадиных сил
Количество цилиндрических механизмов	4
Габаритные параметры отвала	Длина — 3500 мм

Высота — 500 мм

Общий вес навесного оборудования2050 кгПолная масса6560 кгНаибольший угол срезания60°Ширина колеи гусеничной ленты1880 ммЧисло катков2

Модификация ДЗ-53 — это землеройная транспортная техника на базе гусеничного трактора и колесного тягача. Она состоит из отвала, гусеничной ленты и кабины машиниста.

Характеристики и данные:

Тяговый класс	10
Клиренс	180 мм
Общий вес транспорта	7000 кг
Объем бака для дизельного топлива	110 л
Мощность силового агрегата	96 лошадиных сил
Наибольшая скорость движения	12 км/ч
Средний расход топливной жидкости	20 л на 100 км
Параметры отвала	2150*800 мм
Глубина копания	420 мм
Высота подъема рабочего органа	430 мм

Транспорт ДЗ-101 относится к четвертому тяговому классу. Он оборудован отвалом, объем которого равен 1,7 м³. Мощность двигателя составляет 56 лошадиных сил, а объем топливного бака 150 л.

Часть I. Земляное полотно (54156)

---

Примечания: 1. Нормами настоящего параграфа предусмотрено перемещение скреперов по связному грунту природной влажности. При перемещении по сыпучему или переувлажненному грунту, в котором колеса скрепера вязнут на глубину св. 100 мм, а гусеницы трактора буксуют, Н. вр. умножать на 1,15. 2. Наполнение ковша самоходного скрепера производится обязательно при помощи трактора-толкача. Н. вр. машиниста на толкаче определяется делением Н. вр. скрепера на число обслуживаемых скреперов.

19. § Е2-1-22. Разработка и перемещение нескального грунта бульдозерами

Таблица 1

Техническая характеристика бульдозеров

Наименование показателя	Марка бульдозера
	ДЗ-29 (Д-535)	ДЗ-42 (Д-606)	ДЗ-8 (Д-271А)	ДЗ-19 (Д-494А)	ДЗ-17 (Д-492А)	ДЗ-18 (Д-493А)	ДЗ-53 (Д-686)	ДЗ-54С (Д-687С)
Тип отвала	Неповоротный	Поворотный	Неповоротный
Длина отвала, м	2,56	2,56	3,03	3,03	3,94	3,97	3,2	3,2
Высота отвала, м	0,8	0,81	1,1	1,3	1	1	1,2	1,2
Управление	Гидравлическое	Канатное	Гидравлическое	Канатное	Гидравлическое	Канатное	Гидравлическое
Мощность, кВт (л. с.)	55 (75)	79(108)
Марка трактора	Т-74	ДТ-75	Т-100
Масса бульдозерного оборудования, т	0,85	1,07	1,58	1,53	2,22	1,86	2,13	1,78
Наименование показателя	Марка бульдозера
	Д-259	ДЗ-101	ДЗ-104	ДЗ-27С (Д-532С)	ДЗ-17 (Д-492А)	ДЗ-28 (Д-533)	ДЗ-109, ДЗ-109Б	ДЗ-9 (Д-275А)
Тип отвала	Поворотный	Неповоротный	Поворотный	Неповоротный	Поворотный	Неповоротный
Длина отвала, м	4,15	2,86	3,28	3,2	3,2	3,94	4,12	3,35
Высота отвала, м	1,1	0,95	0,99	1,3	1,3	1	1,14	1,1
Управление	Канатное	Гидравлическое	Канатное
Мощность, кВт (л. с.)	79(108)	96 (130)	118 (160)	118 (160)	132 (180)
Марка трактора	Т-100	Т-4АП1	Т-130	Т-130	Т-180
Масса бульдозерного оборудования, т	2,27	1,44	1,77	1,91	2,28	. 2,85	2,64	2,56
Наименование показателя	Марка бульдозера
	ДЗ-24 (Д-521)	ДЗ-35С (Д-575С)	ДЗ-24А (Д-521А)	ДЗ-25 (Д-522)	Д-290	Д-384	Д-385	ДЗ-34С (Д-572С)
Тип отвала	Неповоротный	Поворотный	Неповоротный	Поворотный	Неповоротный
Длина отвала, м	3,36	3,64	3,64	4,43	4,59	4,5	4,53	4,54
Высота отвала, м	1,1	1,29	1,43	1,2	1,27	1,4	1,4	1,55
Управление	Гидравлическое	Канатное	Гидравлич.	Канатное	Гидравлическое
Мощность, кВт (л.с.)	132 (180)	221 (300) — 228 (310)
Марка трактора	Т-180	ДЭТ-250
Масса бульдозерного оборудования, т	1,96	3,4	2,86	2,85	3,51	2,8	4,5	3,98

Указания по применению норм

Нормами предусмотрена разработка грунта в резервах, выемках и котлованах.

Окончательное разравнивание и уплотнение грунта нормами настоящего параграфа не учтено и нормируется отдельно в зависимости от способа разравнивания.

Перемещение ранее разработанных разрыхленных грунтов (уборка излишков грунта при планировках, перемещение грунта из отвала и др.) следует нормировать по нормам настоящего параграфа с применением коэффициента согласно примеч. 3.

Состав работы

1. Приведение агрегата в рабочее положение. 2. Разработка грунта с перемещением его и выгрузкой. 3. Возвращение бульдозера в забой порожняком.

Состав рабочих

Для бульдозеров на тракторах ДТ-75; Т-74

Машинист 5 разр.

Для бульдозеров на тракторах Т-100, Т-4АП1, Т-130, Т-180 и ДЭТ-250

Машинист 6 разр.

Таблица 2

Нормы времени на 100 м3 грунта

Марка трактора	Марка бульдозера	Расстояние перемещения грунта
		до 10 м	добавлять на каждые следующие 10 м
		Группа грунта
		I	II	III	I	II	III
ДТ-75, Т-74	ДЗ-42 (Д-606), ДЗ-29(Д-535)	0,94 (0,94)	1,1 (1,1)	1,3 (1,3)	0,87 (0,87)	0,94 (0,94)	0,98 (0,98)	1
Т-100	ДЗ-8(Д-271), ДЗ-19(Д-494)	0,55 (0,55)	0,68 (0,68)	0,78 (0,78)	0,48 (0,48)	0,54 (0,54)	0,56 (0,56)	2
Т-100	Д-259, ДЗ-18(Д-493А), ДЗ-17(Д-492А), ДЗ-53 (Д-686), ДЗ-54С (Д-687С)	0,5 (0,5)	0,62 (0,62)	0,7 (0,7)	0,43 (0,43)	0,49 (0,49)	0,51 (0,51)	3
Т-4АП1	ДЗ-101, ДЗ-104	0,88 (0,88)	1 (1)	1,1 (1,1)	0,74 (0,74)	0,84 (0,84)	0,87 (0,87)	4
Т-130	ДЗ-27 (Д-532С), ДЗ-110А, ДЗ-28 (Д-533)	0,35 (0,35)	0,41 (0,41)	0,47 (0,47)	0,3 (0,3)	0,33 (0,33)	0,35 (0,35)	5
Т-180	ДЗ-25 (Д-522), Д-290, ДЗ-24 (Д-521), ДЗ-9 (Д-275), ДЗ-35С (Д-575С)	0,32 (0,32)	0,38 (0,38)	0,4 (0,4)	0,29 (0,29)	0,3 (0,3)	0,32 (0,32)	6
	ДЗ-24А (Д-521А)	0,27 (0,27)	0,32 (0,32)	0,36 (0,36)	0,24 (0,24)	0,27 (0,27)	0,28 (0,28)	7
ДЭТ-250	Д-384, Д-385	0,25 (0,25)	0,28 (0,28)	0,32 (0,32)	0,22 (0,22)	0,23 (0,23)	0,24 (0,24)	8
	ДЗ-34С (Д-572С)	0,22 (0,22)	0,24 (0,24)	0,27 (0,27)	0,2 (0,2)	0,21 (0,21)	0,22 (0,22)	9
		а	б	в	г	д	е	№

Примечания: 1. Нормы предусматривают работу бульдозерами без открылков. При перемещении грунта бульдозерами с отвалами ящичного типа Н. вр. умножать на 0,87. 2. Нормами предусмотрена работа бульдозеров в грунтах естественной влажности. При работе бульдозеров в сыпучих или вязких грунтах, в которых буксуют или вязнут гусеницы тракторов, Н. вр. умножать на 1,15. 3. При перемещении бульдозером ранее разработанных разрыхленных грунтов Н. вр. умножать на 0,85, считая объем грунта в естественном залегании. 4. Нормами учтено перемещение грунта по пути с подъемом до 10 %. При подъемах до 20 % длину пути на участках с подъемом умножать на 1,2, а при подъемах св. 20 % — на 1,4.

20. § Е2-1-23. Перемещение разрыхленного мерзлого грунта бульдозерами

Нормы предусматривают перемещение мерзлого грунта бульдозерами Д-384; Д-385; ДЗ-34С (Д-572С) на тракторе ДЭТ-250, предварительно разрыхленного рыхлителями.

Техническую характеристику бульдозеров см. в п. 19 (§ Е2-1-22).

Состав работы

1. Приведение агрегата в рабочее положение. 2. Перемещение грунта с подъемом и опусканием отвала бульдозера во время хода. 3. Возвращение бульдозера порожняком.

Машинист 6 разр.

Нормы времени на 100 м3 грунта

Расстояние перемещения грунта	Группа грунта
	Iм	IIм	IIIм
До 10 м	0,38 (0,38)	0,48 (0,48)	0,61 (0,61)	1
Добавлять на каждые следующие 10 м	0,2 (0,2)	0,3 (0,3)	0,44 (0,44)	2
	а	б	в	№

Примечание. Нормами учтено перемещение грунта по пути с подъемом до 10 %. При подъемах до 20 % длину пути на участках с подъемом умножать на 1,2, а при подъемах св. 20 % — на 1,4.

21. § Е2-1-24. Перемещение взорванной скальной породы бульдозерами

Нормы предусматривают перемещение скальной породы после взрыва при строительстве дорог на косогоре.

Техническую характеристику бульдозеров см. в п. 19 (§ Е2-1-22).

Состав работы

1. Приведение агрегата в рабочее положение. 2. Перемещение бульдозера с подъемом и опусканием отвала во время хода. 3. Возвращение бульдозера порожняком.

Машинист 6 разр.

Нормы времени на 100 м3 породы

Марка трактора	Марка бульдозера	Расстояние перемещения грунта, м
		до 10	добавлять на каждые следующие 10
Т-100	ДЗ-19(Д-494А), ДЗ-17(Д-492А), ДЗ-8(Д-271А)	2 (2)	0,8 (0,8)	1
	ДЗ-53 (Д-686), ДЗ-54С (Д-687С)	1,7 (1,7)	0,75 (0,75)	2
Т-180	ДЗ-24А (Д-521А)	1,2 (1,2)	0,6 (0,6)	3
ДЭТ-250	Д-384, Д-385	0,8 (0,8)	0,56 (0,56)	4
	ДЗ-34С (Д-572С)	0,64 (0,64)	0,44 (0,44)	5
		а	б	№

Примечание. Нормами учтено перемещение грунта по пути с подъемом до 10 %. При подъемах до 20 % длину пути на участках с подъемом умножать на 1,2, а при подъемах св. 20 % — на 1,4.

22. § Е2-1-25. Разработка и перемещение грунта прицепным грейдером

Техническую характеристику грейдера см. в п. 6 (§ Е2-1-6).

Указания по применению норм

Нормами настоящего параграфа предусмотрено возведение невысоких насыпей высотой до 1 м из боковых резервов или разработка неглубоких выемок в кавальер при рабочем ходе в обоих направлениях прицепным грейдером ДЗ-1 (Д-20Б).

Разравнивание грунта нормами настоящего параграфа не учтено и нормируется отдельно в зависимости от способа разравнивания.

Скачать бесплатно

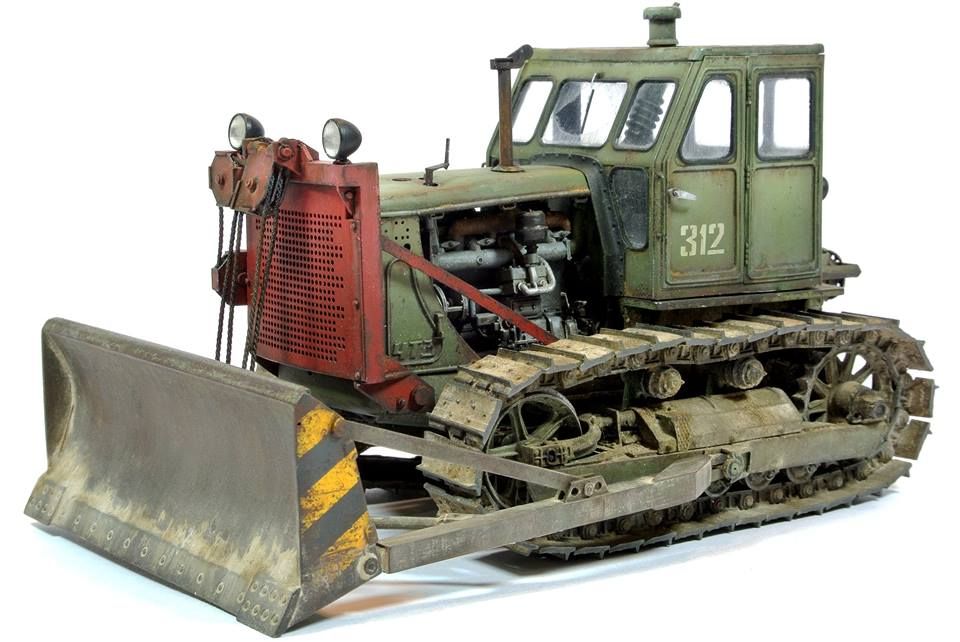

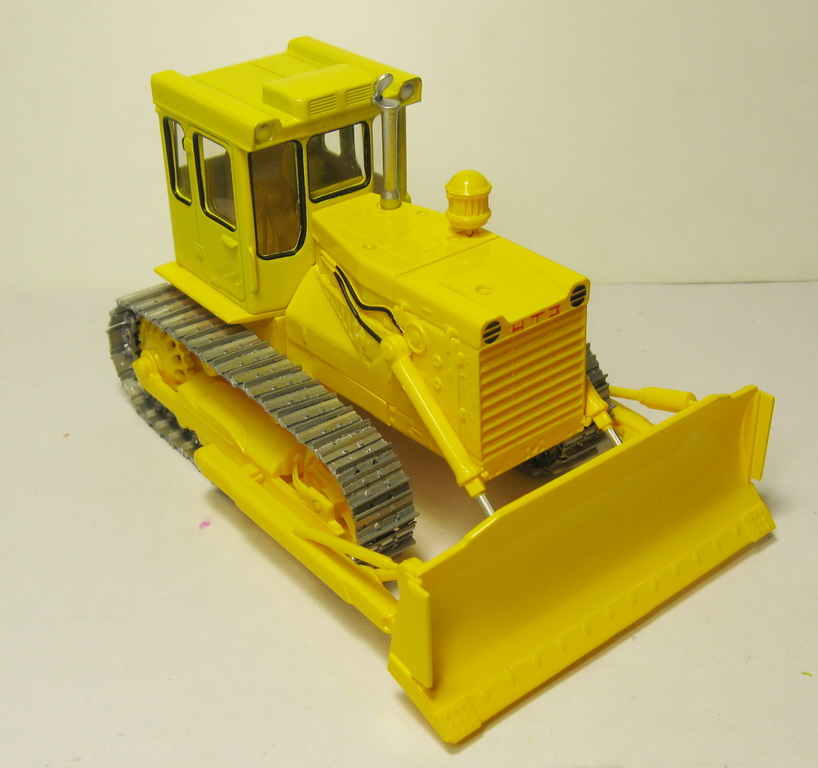

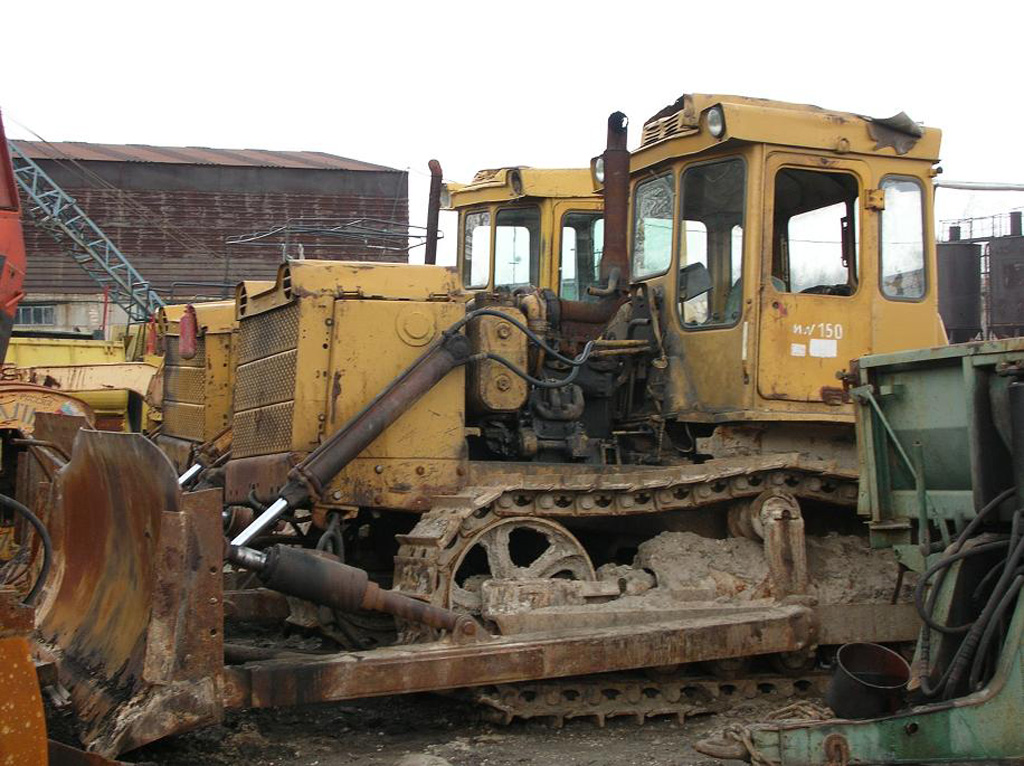

Д-521, ДЗ-24 гусеничный гидравлический бульдозер на базе трактора Т-180Г — Каталог К.В.Х.

Д-521, ДЗ-24 гусеничный гидравлический бульдозер на базе трактора Т-180Г

Краткое описание

Short description

Д-521, ДЗ-24 гусеничный гидравлический бульдозер с прямым не поворотным отвалом и 3-зубым рыхлителем Д-576Б на базе трактора Т-180Г, рабочий вес 19. 5 тонн, максимальная скорость 12 км/час.
Двигатель: Д-180 175 лс
БЗДМ г. Брянск 1963/66-86 год.

Производитель модели: ГММ Миниград г. Санкт-Петербург, мастер Никитин И. В., сделано в России в 2014 году.

&nbspМасштаб: &nbsp1:43

Описание оригинала

Начало выпуска:

Окончание выпуска:

 В начале 1949 года вышло постановление правительства, обязавшее Министерство транспортного машиностроения создать гусеничный трактор мощностью 110 – 140 л.с. для работы с бульдозером и скрепером – основными агрегатами промышленного трактора.

 Разрабатывало эти тракторы специальное «Бюро новых конструкций» (БНК) Опытного завода №100, входящего в состав челябинского Кировского завода Наркомата танковой промышленности. Новый трактор строился с учётом достоинств и недостатков конструкции серийных тракторов ЧТЗ, выпускавшихся тогда (C-80), хотя и сильно отличался от них. Таким образом, многие детали и узлы С-140 унифицированы с тракторами модельного ряда ЧТЗ. Трактор Т-140 предназначался для использования с навесными, полунавесными и прицепными орудиями на строительстве промышленных, гидротехнических, дорожных и других объектов. Первый образец был изготовлен весной 1952 года. При работе с бульдозером техническая производительность С-140 в 2,5 раза превышала производительность С-80 мощностью, большей лишь в 1,5 раза. В 1955 году С-140 выдержал государственные испытания на строительстве Кременчугской ГЭС.

 В начале 1950-х годов Челябинский завод был перегружен и не мог наладить серийное производство нового трактора, поэтому выпуск С-140 был поручен только что созданному на базе Бежицкого сталелитейного завода предприятию. С 1957 года трактор сменил литеру С в маркировке на литеру Т. Полноценное производство трактора началось в 1958 году. С этого момента в стране появился новый трактор с эмблемой БАЗ на капоте.

 Компоновка выполнена по схеме с передним расположением двигателя и задним — трансмиссии и кабины водителя. Рама трактора — сварная из двух продольных лонжеронов и поперечин коробчатого сечения, изготавливалась из листовой конструкционной стали толщиной 8 мм. Для монтажа сменного навесного оборудования рама имеет четыре боковых кронштейна, рассчитанных на дополнительную вертикальную нагрузку на трактор до 20 т. Трактор оборудован цельнометаллической двухместной кабиной с тепло- и звукоизоляцией, с круговым обзором.

 Двигатель трактора марки 6КДМ-50Т представляет собой, более мощную модификацию КДМ-46. Мощность повышена за счёт увеличения числа цилиндров до шести. На двигателе 6КДМ-50Т применены два воздухоочистителя комбинированного типа с эжекционным отсосом пыли выхлопными газами. Установлен резервный маслобак ( 25 л ) системы смазки.

 В трансмиссии предусмотрено устройство ходоуменьшителя, позволяющее снизить скорость движения трактора до 0,1 — 0,5 км/ч. Подвеска трактора торсионно — балансирная. Нагрузка распределяется на 12 опорных катков (по 6 с каждого борта), сблокированных попарно на двуплечем балансире в каретки, которые качаются на осях одноплечих балансиров, которые, в свою очередь, вставлены в блок подвески, вваренный в раму. Для эластичной подвески применены пластинчатые торсионы, находящиеся внутри трубы одноплечего балансира по пять штук в каждой.

 Опорные катки, поддерживающие ролики и натяжные колёса гусениц выполнены с одинарным ободом сферической формы. Ведущее колесо имеет цевочное зацепление с гусеницей. Последняя выполнена крупнозвенчатой, с литыми траками из легированной стали.

 Управление трактором — пневматическое, со следящим устройством для сервомеханизма управления муфтой сцепления и тормозами, а также с пневмокраном для управления навесным оборудованием.

 Долгожданный трактор стал появляться на лесоразработках, стройках и в карьерах. Прежде чем попасть непосредственно к эксплуатационникам трактор с завода передавался на другие заводы отраслевого назначения. На Брянском заводе дорожных машин трактор агрегатировали с поворотным бульдозером Д-522; с бульдозером Д-521 с неповоротным отвалом, где наличие винтовых раскосов позволяло менять угол резания;  с рыхлителем Д-527 задней навески, а так же выпускался корчеватель – древовал Д-526 с максимальным усилием корчевателя в 18 тонн, древовала – в 15 тонн. Этот же завод изготавливал к трактору прицепные скреперы Д-213А с тросовым управлением и Д-523 с гидравлическим.

 Очередным этапом в истории Брянских тракторов стала модернизация с установкой нового, более мощного дизеля Д-180, унифицированного с челябинским дизелем Д-108. Произошло это в 1964-65 г. Как и прежде мотор имел шесть рабочих цилиндров, но при этом развивал мощность в 175 л.с. при 1100 об/мин. Рабочий объем всех цилиндров был 20,28л. С этого момента тракторы БАЗ обозначались как Т-180. В семейство трактора Т-180 так же вошли трактор Т-180Г (гидрофицированный), Д-804М (под трубоукладчик) и Д-804ПГ (под монтаж фронтального погрузчика).

 Отличить гидрофицированный трактор от обычного было довольно легко по внешнему виду. Лобовая часть облицовки двигателя имела резкий угол наклона к горизонтали. Да и оформление было другим — горизонтальные ребра вместо вертикальных. По бокам имелись монтажные крышки для установки гидроцилиндров. Все это образовывало некую силовую лобовину, предохраняющую радиатор от повреждений. Масса трактора Т-180 была 15850 кг, а трактора Т-180Г – 16680 кг. Колея – 2040 мм, база – 2319 мм, ширина гусениц – 580 мм. Габариты трактора Т-180: 5295 х 2700 х 2800 мм. Модель Т-180Г отличался длиной – 5420 мм.

 Управление тракторами осуществлялось пневматической сервосистемой, чему способствовал установленный под капотом компрессор. Для работы в условиях тумана или ночное время тракторы оборудовались фарами ФГ-12Б. Фары монтировались над лобовыми стеклами кабины. В кабине был установлен плафон. Базовая модель и модификация Г опирались на гусеницу через эластичную торсионно-балансирную подвеску. Топливный бак имел емкость равную 325 литрам. В бак гидросистемы трактора Т-180Г заливалось 100 литров масла.

 Как и тракторы С-140 новое семейство тракторов БАЗ стало оснащаться огромным количеством рабочего оборудования. Брянский завод дорожных машин оснащал тракторы бульдозерами ДЗ-24(Д-521), ДЗ-24А(521А), ДЗ-25 и ДЗ-35 (имелась модификация ДЗ-35Б с гидроперекосом отвала).

 К сожалению, с середины 70-х годов темпы производства тракторов семейства Т-180 стали падать, чему способствовало появление новейших тракторов ЧЗПТ. Да и сам завод – АВТОМОБИЛЬНЫЙ – рассматривал производство тракторов как обузу и над дальнейшим развитием темы не работал. В итоге с 1987 г. по решению Минавтопрома СССР производство гусеничных тракторов Т-180Г и их модификаций было официально прекращено (в 1986 г. была изготовлена последняя официальная партия – 47 тракторов Т-180Г и 495 трубоукладчиков Д-804). Брянский завод дорожных машин в первом квартале 1986 года снял с производства бульдозеры.

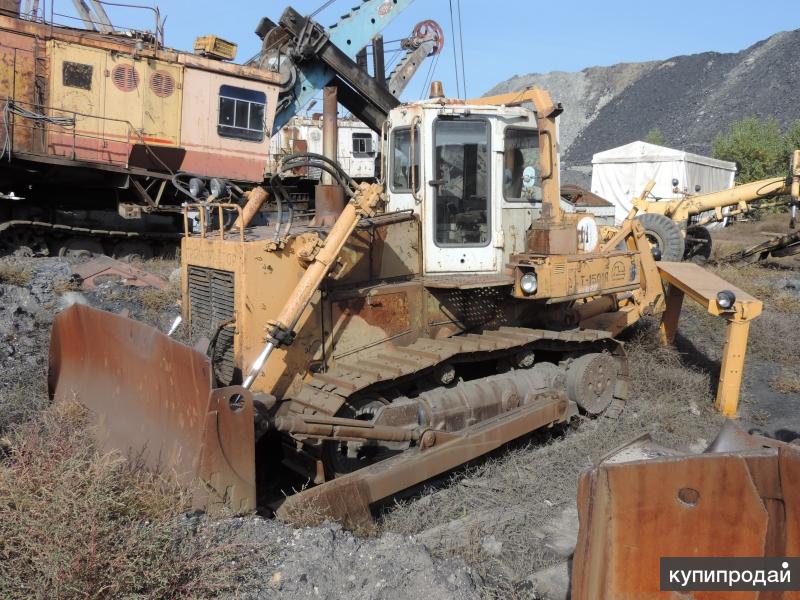

 Бульдозер ДЗ-24 (Д-521) с гидравлическим управлением используют для разработки грунта и его перемещения, засыпки траншеи, планировки, разравнивания, расчистки участков и трасс от леса, кустарника. Машина может быть использована при корчевке пней и валке деревьев.

 Бульдозерное оборудование состоит из неповоротного отвала, толкающей рамы, гидросистемы управления бульдозера. Отвал машины представляет собой сварную конструкцию из проката.

Лобовой лист изогнут по кривой, профиль которой обеспечивает наименьшее налипание грунта на отвал. Лобовой лист усилен диафрагмами и ребрами жесткости коробчатого профиля. Угол резания ножа изменяют в пределах 45—55° при помощи раскосов и специального винта.

  Гидросистема управления отвалом бульдозера ДЗ-24 (Д-521) состоит из трех шестеренных насосов общей подачей 225 л/мин с независимым приводом, осуществляемым посредством карданной передачи через общий редуктор от коленчатого вала двигателя; силовых гидроцилиндров; системы трубопроводов; однозолотникового распределителя с предохранительным клапаном и масляного бака с гидроциклоном. Силовой гидроцилиндр двойного действия. Для смягчения ударов чугунного поршня о стакан и крышку в гидроцилиндре предусмотрен гидротормоз. В стакан запрессована антифрикционная втулка, которая направляет движение штока. К крышке гидроцилиндра приварен штуцер для удаления
воздуха из цилиндра; внутри штуцера имеется шариковый клапан.

 Масляный бак — штампованный. Масло, поступающее в него через горловину с сетчатым фильтром, проходит сквозь гидроциклон, где очищается от примесей. Ведущий вал шестеренного повышающего редуктора соединен с постоянно вращающимся карданным валом трактора при помощи муфты. На редукторе установлены три шестеренных насоса НШ-46. Поток жидкости в гидравлической системе распределяется и регулируется при помощи золотникового четырехпозиционного распределителя.

Рыхлители применяют как вспомогательные машины для рыхления плотных грунтов III, IV и V категорий перед разработкой их скреперами или бульдозерами, а также для рыхления грунтов с большим содержанием камней, корней и пней. Рыхлительное оборудование Д-576Б монтируется на тракторе Т-180Г и состоит из рамы, среднего и двух крайних зубьев, стойки и гидросистемы. На раме коробчатого сечения из листового проката имеются три гнезда для установки зубьев. Гидросистема состоит из жестких трубопроводов, гидрораспределителя и гидроцилиндров навесного оборудования. Производительность рыхлителя Д-576 на тракторе Т-180Г с бульдозером Д-521 1500-2000 м3/ч. Рабочие чертежи разработаны Брянским заводом дорожных машин: Паспорт №3. 06.00.11 УДК 624.132.3:629.114.2-182.

Брянский завод дорожных машин. Из истории завода.

Старейший русский завод «Брянский арсенал» основан в 1783 г. Старинный герб Брянска, на котором изображена золотая мортира на красном поле с двумя пирамидами ядер по сторонам, символизировал тогда его главную продукцию: первые восемнадцатифунтовые медные пушки были отлиты в арсенале в 1785 году. Арсенал сыграл большую роль в промышленном и культурном развитии Брянска. С Арсеналом связаны строительства в городе первой электростанции и водопровода, а также изготовление первых в стране текстильных машин для первичной обработки льна. После Отечественной Войны завод приступает к освоению новой продукции — дорожных машин: грейдеров Д-20, транспортеров для перемещения насыпных и штучных грузов, битумоплавильных агрегатов, смесителей асфальтобетона, битумных насосов, многоковшовых погрузчиков и других несложных, но крайне необходимых тогда изделий для дорожно-восстановительных работ. В 1949 году заводом, первые в стране, освоен выпуск укладчиков асфальтобетона Д-150. В 1953 году — грунтосмесительных машин Д-282, затем самоходных грейдеров-элеваторов Д-369. В шестидесятых годах началось активное освоение серийного производства бульдозеров. В 1963 году с конвейера сошел первый бульдозер Д-521 с гидравлическим управлением и освоен выпуск бульдозера универсального Д-522 на базе трактора Т-180Г. В 1964 году изготовлен погрузчик универсальный Д-543 на базе трактора Д-804. В конце шестидесятых начале семидесятых годов завод начинает выпуск автогрейдеров. 1967 году освоено серийное производство автогрейдера Д-598 Б с гидравлическим наклоном колес и бульдозера Д-575 с рыхлителем для работ в условиях крайнего севера. В 1969 году освоен серийный выпуск автогрейдеров Д-710 мощностью 90 л.с. В 1972 году предприятие переходит на изготовление автогрейдера ДЗ-99 (Д-710 Б) с механической трансмиссией, удобной кабиной с хорошим обзором и эргономической системой управления. В семидесятых годах завод приступил к выполнению комплекта машин для скоростного строительства автомобильных дорог союзного значения: профилировщик ДС-108 с бункером, асфальтоукладчика ДС-106 А. В 1975 году завод выпускал конвейер-перегружатель ДС-98А, распределитель бетона ДС-109, бетоноукладчик ДС-111, трубчатый финишер ДС-104А, трейлер ДС-107 с тягачем. В 1977 году освоено серийное производство фрезы дорожной ДС-74 и экскаватора-дреноукладчика ЭТЦ-406. В 1979 году освоен выпуск комплекта машин ДС-110. В 1984 году начато серийное производство автогрейдера среднего типа ДЗ-143.
В 1991 году завод переходит на серийное производство автогрейдера ДЗ-180. В 1993 году завод приступил к выпуску асфальтоукладчика ДС-181. В 1994 году начат серийный выпуск модернизированного автогрейдера среднего типа ДЗ-180А. В 1995 году начато производство фрезы дорожной ДС-197. В 1997 году освоен выпуск автогрейдера ДЗ-199 среднего типа с повышенной мощностью 160 л.с. В 1998 году освоено производство тяжелого автогрейдера ДЗ-198. В 1999 году выпущена новая модель среднего грейдера ГС-14.02 с двухуровневым двигателем 127-147 л.с. В этом же году начато серийное производство автогрейдера легкого типа ГС-10. 01.

&nbsp Нашли неточность? Сообщите!

Ваш e-mail (если укажете, я смогу с Вами связаться)

Сообщение (опишите неточность)

Пожалуйста, докажите, что вы человек, выбрав звезду.

ТТХ машины

Служебная информация

Техническая характеристика бульдозеров на базе тракторов Т-180Г

	Марка бульдозера
Наименование показателя	ДЗ-24 (Д-521)	ДЗ-35С (Д-575С)	ДЗ-24А (Д-521А)	ДЗ-25 (Д-522)	Д-290
Тип отвала	Неповоротный			Поворотный
Длина отвала, м Высота отвала, м	3,36 1,1	3,64 1,29	3,64 1,43	4,43 1,2	4,59 1,27
Управление	Гидравлическое		Канатное	Гидравлическое	Канатное
Мощность, кВт/л. с.	132/180)
Марка трактора	Т-180Г
Масса бульдозерного оборудования, т	1,96	3,4	2,86	2,85	3,51

Техническая характеристика рыхлителей, бульдозеров-рыхлителей

Наименование показателей	Единица измерения	Марка рыхлительного и бульдозерного оборудования
		ДП-5С (Д-515С)	ДП-26С (ДЗ-117)	ДП-22С (ДЗ-35С)	ДП-7С (Д-576С)	ДЗ-121	ДЗ-121А, ДЗ-126
Глубина рыхления	м	0,4	0,45	0,5	0,7	0,7	0,7
Ширина рыхления	«	1,9	1,9	1,65	1,56	1,5	2,4
Управление	Гидравлическое
Число зубьев	шт.	3	1	3	3	1	3
Марка трактора-тягача		Т-130		Т-180		ДЭТ-250
Мощность	кВт (л.с.)	118 (160)		132 (179)		221 (300)
Масса рыхлительного оборудования	т	1,44	1,4	3,1	1,75	5	5,93



Техническая характеристика Т-180Г

Тип трактора	гусеничный, промышленный с гидросистемой для управления навесным рабочим оборудованием
Номинальное тяговое усилие, кгс	15000
Масса трактора конструктивная, кг	15570
Удельная металлоемкость, кг/л. с.	91,5
Число передач: вперед/назад	5/2
Диапазон скоростей, км/ч:
..вперед	2,86 — 11,96
..назад	3,21 — 7,49
Колея, мм	2040
База, мм	2319
Дорожный просвет, мм	428
Удельное давление на почву, кгс/см2	0,32
Марка двигателя	Д-180
Тип двигателя	6-цилиндровый, 4-тактный с неразделенной камерой сгорания (в поршне)
Номинальная мощность при 1100 об/мин, л.с.	175
Запас крутящего момента, %, не менее	8
Удельный расход топлива двигателя, г/э. л. с. ч.	175
Диаметр цилиндра, мм	145
Ход поршня, мм	205
Рабочий объем цилиндров, л	20,28
Масса двигателя, кг	2600
Емкость топливного бака, л	325
Пуск двигателя	пусковым двигателем П-23 с электростартером

Наименование	Нач. дата	Кон. дата
Брянский государственный завод Главное артиллерийское управление Народного Комиссариата по военным делам г. Брянск, Орловская губерния	01.01.1917	01.01.1919
Брянский механический артиллерийский завод Главное артиллерийское управление (ГАУ) Народного Комиссариата по военным делам г. Брянск, Орловская губерния	01.01.1919	01.04.1920
Брянский красный артиллерийский механический завод Орудийно-Арсенальный трест г. Брянск, Брянская губерния	01.04.1920	01.01.1927
Брянский механический завод №13 Орйдийно-Арсенальное объединение г. Брянск, Брянская губерния	01.01.1927	01.10.1929
Брянский механический завод №13 Орйдийно-Арсенальное объединение г. Брянск, Западная область	01.10.1929	01.01.1936
Брянский механический завод им. Кирова №13 Орудийно-Арсенальное объединение г. Брянск, Западная область	01.01.1936	27.09.1937
Брянский механический завод им. Кирова №13 Орудийно-Арсенальное объединение г. Брянск, Орловская область	27.09.1937	01. 01.1941
Завод № 13-Ф Народный Комиссариат вооруженний СССР г. Брянск, Орловская область	25.09.1943	09.05.1944
Завод № 790 Народный Комиссариат вооружений СССР г. Брянск, Брянская область	05.07.1944	01.01.1946
Брянский завод № 790 Министерство строительного и дорожного машиностроения «Главдормаш» г. Брянск, Брянская область	01.01.1946	26.01.1948
Брянский завод дорожных машин Министерство строительного и дорожного машиностроения СССР г. Брянск, Брянская область	26.01.1948	01.01.1957
Брянский завод дорожных машин Брянский Совет народного хозяйства г. Брянск, Брянская область	01.01.1957	01.01.1962
Брянский завод дорожных машин Совет народного хозяйства Приокского экономического района г. Брянск	01.01.1962	01.01.1964
Брянский завод дорожных машин Министерство строительного, дорожного и коммунального машиностроения СССР г. Брянск, Брянская область	01.01.1965	02.11.1967
Брянский завод дорожных машин им. 50-летия Великого Октября Министерство строительного и дорожного машиностроения СССР г. Брянск, Брянская область	02.11.1967	07.01.1971
Брянский ордена Ленина завод дорожных машин им. 50-летия Великого Октября Министерство строительного и дорожного машиностроения СССР г. Брянск, Брянская область	01.01.1971	01.01.1983
Брянский ордена Ленина и Трудового Красного Знамени завод дорожных машин им. 50-летия Великого октября Министерство строительного и дорожного машиностроения СССР г. Брянск, Брянская область	01.01. 1983	01.01.1993
Брянский Арсенал г. Брянск, Брянская область	01.01.1993	н/д

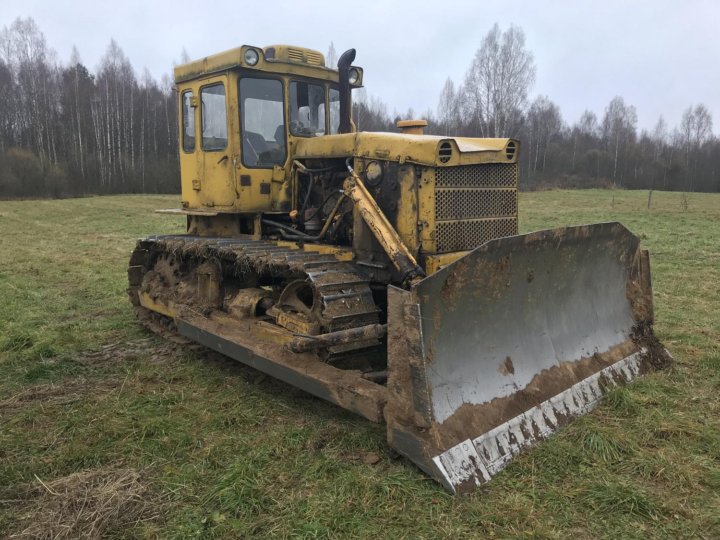

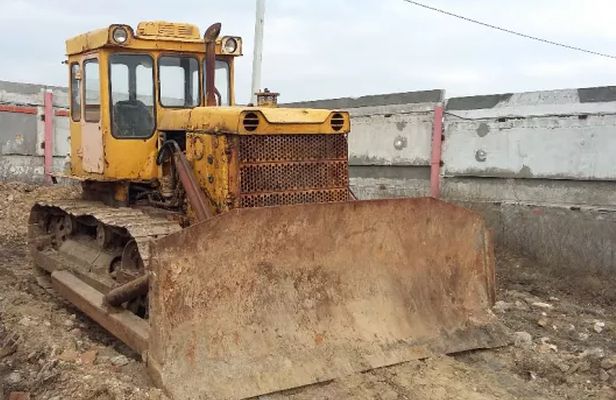

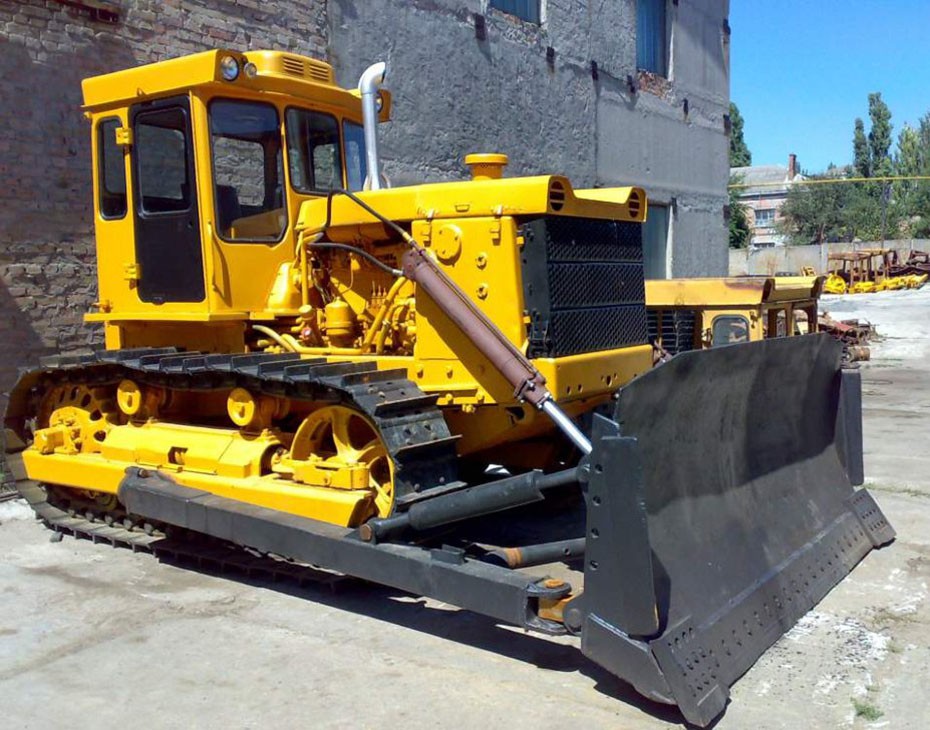

Бульдозер Т-130: характеристики и устройство

В советские времена одним из наиболее популярных тракторов являлся бульдозер «Т-130», технические характеристики, расход топлива и другие показатели которого позволяли использовать его в различных областях. Его использовали по большей части для наиболее сложных процессов, которые другой технике были не по силам.

Немного о производителе

В период с 1969 по 1988 года на тракторном заводе в Челябинске производился бульдозер «Т-130». Технические характеристики, фото и другую информацию о нем предлагаю рассмотреть в данной статье. Это тот вид техники, о котором можно говорить долго. За свою долгую историю он заслужил это.

Трактор данной модели обладает рядом преимуществ, и относят его к технике общего назначения. Он был универсальным бульдозером. Во многом благодаря этому его распространение было столь велико. За все время заводом было выпущено более 242 тысяч единиц.

Особенности трактора

В семидесятых и восьмидесятых годах во всех регионах стран Советского Союза, а также дружественных государств можно было встретить бульдозер «Т-130». Технические характеристики позволяют отнести его к шестому классу.

Универсальность трактора обеспечивалась за счет отвала и тяговых лебедок, которыми в обязательном порядке оснащался бульдозер. Кроме того, «Т-130» укомплектовывался другими видами навесных механизмов.

Преимущества трактора

Бульдозер «Т-130», технические характеристики которого позволили ему завоевать всеобщее признание, обладал рядом преимуществ. К ним можно отнести:

• универсальность;

• надежность;

• прочность всех узлов;

• неприхотливость в эксплуатации;

• ремонтопригодность.

Кроме всего прочего, стоит отметить доступность запчастей. Несмотря на то, что бульдозер уже давно снят с производства. Новые детали, которые можно легко купить, прекрасно подходят и их установка не вызывает проблем.

Где используется бульдозер «Т-130»?

Характеристики данной модели дают ей возможность выполнять любые виды работ. Как правило, использовали ее для наиболее сложных процессов. Ему подвластны такие виды работ, как:

• глубокая пахота;

• боронирование;

• пахота ранее неиспользованных земель;

• перевозка грузов;

• мелиоративные работы и так далее.

Кроме сельского хозяйства, бульдозер использовался в промышленности, лесной отрасли, строительстве и других сферах.

Использование навесного оборудования позволяло переоборудовать бульдозер под специализированную технику. На его основе собирали болотоходы, лесовозы, кабелеукладчики, трубоукладчики, рыхлители, экскаваторы для траншей, сваебои и другие виды.

Бульдозер «Т-130»: технические характеристики

На трактор устанавливались четырехтактные двигатели с турбонаддувом на дизельном топливе. Мощность его — сто шестьдесят лошадиных сил. Но для запуска имелся отдельный бензиновый мотор. Его заправляли смесью бензина и моторного масла в соотношении 1 к 15. Наличие пускового двигателя позволяет прогреть жидкости и воздух в двигателе перед его запуском. Это облегчает процесс эксплуатации, особенно в холодное время года.

Основные размеры бульдозера таковы:

• длина 5200 миллиметров;

• ширина 2480 миллиметров;

• высота 3085 миллиметров;

• гусеничная база 2480 миллиметров;

• колея 1880 миллиметров;

• дорожный просвет 415 миллиметров.

Для всех жидкостей, необходимых для работы трактора, имелись отдельные емкости. Их объемы следующие:

• топливный бак — двести девяносто литров;

• для охлаждающей жидкости — шестьдесят литров;

• для смазки двигателя — тридцать два литра;

• два бортовых редуктора по двенадцать литров;

• для жидкости гидравлической системы — сто литров.

Их общий объем значительно увеличивает массу трактора в целом. А весит он практически четырнадцать с половиной тонн.

Устройство трактора

Бульдозер «Т-130», технические характеристики которого рассмотрены выше, обладал стандартным для своей категории устройством. Изменены лишь свойства отдельных элементов.

Двигатель в первые годы устанавливался Д-130 с мощностью 130 лошадиных сил. Позднее (после 1981 года) его заменили мотором Д-160, который выдавал мощность уже 160 лошадиных сил. Этот вариант силового агрегата отличался надежностью и простотой в эксплуатации. Техника с данным двигателям работала и в пустыне, и за Полярным кругом. Была собрана отдельная модификация, за основу которой был взят бульдозер «Т-130» — «ДЗ-109». Технические характеристики данной версии имеют очень высокий уровень. И стоит отметить, что показала себя в таких условиях очень даже хорошо. Двигатели неприхотливы к качеству горючего. Она работают на дизельном топливе, керосине и даже на конденсате газа.

В условиях сильных морозов первое время были проблемы с запуском. Но производители быстро решили эту проблему. Те экземпляры, которые должны были работать в северных зонах, оснащались дополнительными предпусковыми обогревателями. Данные моторы обогревали все рабочие жидкости.

Коробка передач механическая. Она имеет восемь скоростей. Имелись модификации с установленными гидромеханическими коробками. Подвеска полужесткая, оснащенная рессорой.

Управление бульдозер обеспечивается при помощи системы рычагов. Они работают за счет ленточных фрикционов.

Тормозная система ленточного типа. Кроме того, имеется поворотная муфта. Такое устройство позволяет трактору развернуться на одном месте.

Популярность трактора настолько велика, что его используют до сих пор.

ДЗ-109 — Бульдозер | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский

• Автокад

• Дорожно-строительная техника

• Образовательный

Узнайте, как загрузить этот материал

Подписаться на получение информации о новых материалах:

T. Me/alldrawings

VK.com/alldrawings

Описание

Рисунок в Autocade

Содержание Проекта

9 26269

7777878787878787878787878787878787878787

файл_309.zip [ 25 КБ ]

bm039. dwg [ 58 КБ ]

Аналогичные материалы

Бульдозер Т-10М

Бульдозер на базе Т-130

Типовой проект 5. 407-109 Установка емкостных устройств. Выпуск 1

Индивидуальный одноэтажный жилой дом общей площадью ​ ​ 109 кв.м..4м² — АР, КЗ

Средняя общеобразовательная школа №109 — пожаротушение

Курсовая работа по дорожной технике (бульдозер Т-100 МГП)

Бульдозер неповоротный Т-170

ДЗ-109 — Бульдозер на базе Т-130

Бесплатная загрузка на сегодня

Обновление через: 19 часов 3 минуты

Сцепление МУВП-4 с тормозным шкивом

Растяжка для генератора ЗИЛ

Типовой проект 2.436-19 v.0 Блоки оконные со стальными переплетами по серии 1.436.3-21. МЕГАПИКСЕЛЬ

Коробка передач автомобиля ВАЗ-2105

Прочие материалы

Расчет конструкции

Кинематическая схема продольно-жесткой машины

Больница, поликлиника, хирургия, родильное отделение.

Рулевое колесо высоты

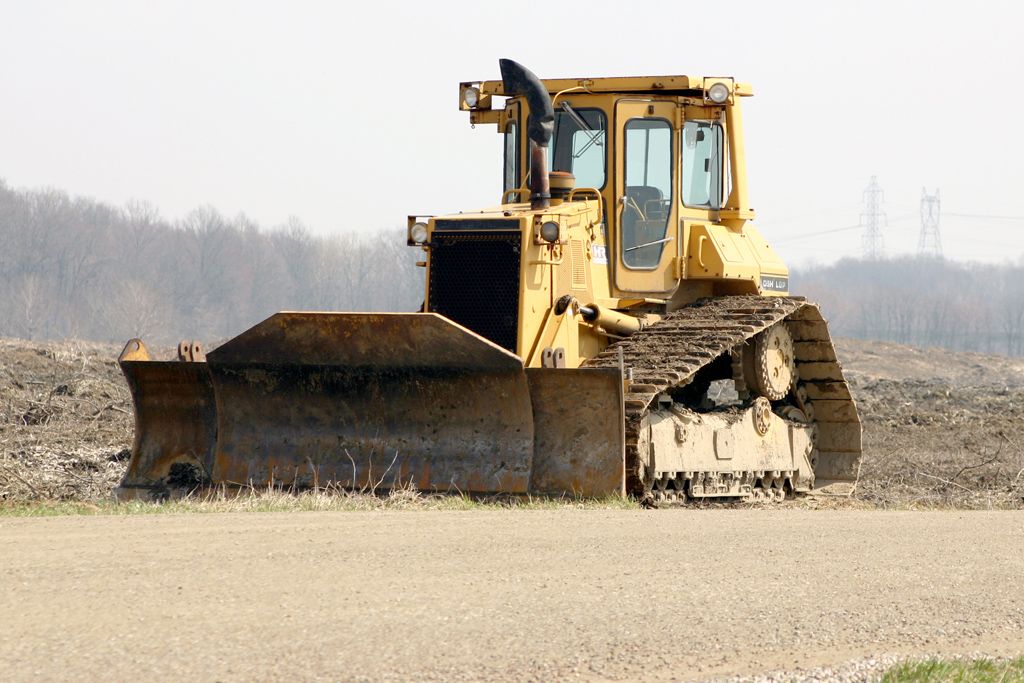

Бульдозер CATERPILLAR D4, купить бульдозер CATERPILLAR D4 б/у

Результаты поиска:

109 объявлений

Показать

Получить новые результаты поиска:

Подписаться

Размещено на
Размещены на
Наименее дорогой сверху
Самый дорогой сверху
Год выпуска — новые сверху
Год выпуска — старый сверху

Связаться с продавцом

15 000 долларов США

евро

≈ 15 450 евро

Год
11/2005

Пробег

Мощность

Китай, Шанхай

Связаться с продавцом

цена по запросу

Рабочая глубина
414 мм

Ширина лезвия
3256 мм

Год
2008 г.

Пробег

Power

Китай, Шанхай

Подпишитесь на получение новых объявлений из раздела

Связаться с продавцом

Связаться с продавцом

CATERPILLAR D4E

цена по запросу

Год
1979 г.

Пробег
462 м/ч

Сила

Мексика, Чиуауа

Связаться с продавцом

Связаться с продавцом

CATERPILLAR D3, D5, D6, D7, D8, D9, D10, D11, D4

цена по запросу

Год

Пробег

Power

Южная Африка, Восточный Кейп

Связаться с продавцом

CATERPILLAR D4H

100 €

доллар США

≈ 9 долларов7. 06

Год

Пробег

Мощность

Румыния, SATU MARE

Связаться с продавцом

CATERPILLAR D4C

цена по запросу

Год
2015

Пробег

Power

Китай, Шанхай

Связаться с продавцом

CATERPILLAR D4H

цена по запросу

Год
2015

Пробег

Мощность

Китай, Шанхай

Связаться с продавцом

CATERPILLAR D4C

18 000 $

евро

≈ 18 550 евро

евро
Евро 6

Год
01/2010

Пробег
4200 м/ч

Мощность

Китай, шанхай

Связаться с продавцом

CATERPILLAR D4H

21 800 $

евро

≈ 22 460 евро

Год
2013

Пробег
4869м/ч

Питание

Китай, Гонконг

Связаться с продавцом

CATERPILLAR D 4

цена по запросу

Год

Пробег

Power

Италия, Тортоли

Связаться с продавцом

CATERPILLAR D4

цена по запросу

Год
1984

Пробег
4953 м/ч

Мощность

Франция, Пруне-ле-Жийон

Связаться с продавцом

CATERPILLAR D4G LGP

цена по запросу

Год
06/2015

Пробег

Мощность

Китай, Шанхай

Связаться с продавцом

CATERPILLAR D4C

цена по запросу

Евро
Евро 3

Рабочая глубина
400 мм

Ширина лезвия
2540 мм

Год

Пробег

Сила

Китай, Гонконг

Продажа техники или транспортных средств?

Вы можете сделать это с нами!

Избранное : 0

Сравнение: 0

Следующий

1
23

…
8Следующий

Результаты поиска:

109 объявлений

Показать

Получить новые результаты поиска:

Подписаться

характеристики и устройство / Paulturner-Mitchell.

com

В советское время одним из самых популярных тракторов был бульдозер «Т-130», технические характеристики, расход топлива и другие показатели которого позволяли использовать его в различных сферах. Его применяли по большей части для самых сложных процессов, которые другим методикам были не по силам.

Немного о производителе

С 1969 по 1988 год на тракторном заводе в Челябинске выпускался бульдозер Т-130. Технические характеристики, фото и другую информацию о нем предлагаю рассмотреть в этой статье. Это та технология, о которой можно говорить долго. За свою долгую историю он это заслужил.

Трактор данной модели имеет ряд преимуществ, и относят его к технике общего назначения. Он был универсальным бульдозером. Во многом благодаря этому его распространение было столь велико. За все время завод выпустил более 242 тысяч единиц.

Характеристики трактора

В семидесятые-восьмидесятые годы во всех регионах стран Советского Союза, а также дружественных государств можно было встретить бульдозер Т-130. Технические характеристики позволяют отнести его к шестому классу.

Универсальность трактора обеспечивалась за счет отвала и тяговой лебедки, которыми обязательно оснащался бульдозер. Кроме того, Т-130 оснащался навесными механизмами других типов.

Преимущества трактора

Бульдозер «Т-130», технические характеристики которого позволили ему завоевать всеобщее признание, имел ряд преимуществ. К ним относятся:

• универсальность;

• надежность;

• прочность всех узлов;

• неприхотливость в эксплуатации;

• ремонтопригодность.

Среди прочего стоит отметить доступность запчастей. Несмотря на то, что бульдозер давно снят с производства. Новые детали, которые можно легко купить, идеально подходят и их установка не вызывает проблем.

Где используется бульдозер Т-130?

Характеристики этой модели позволяют выполнять любые виды работ. Как правило, использовали его для самых сложных процессов. Ему подвластны такие виды работ как:

• глубокая вспашка;

• борирование;

• вспашка ранее не использовавшихся земель;

• грузовые перевозки;

• мелиоративные работы и тд.

Помимо сельского хозяйства, бульдозер использовался в промышленности, лесном хозяйстве, строительстве и других сферах.

Использование навесного оборудования позволило переоборудовать бульдозер под специализированную технику. Основу ее составляла коллекция болотоходов, лесовозов, кабелеукладчиков, трубоукладчиков, рыхлителей, траншейных, навалочных и других экскаваторов.

Бульдозер «Т-130»: технические характеристики

На трактор устанавливались четырехтактные двигатели с турбонаддувом, работающие на дизельном топливе. Его мощность составляет сто шестьдесят лошадиных сил. Но для запуска был отдельный бензиновый двигатель. В него заливалась смесь бензина и моторного масла в соотношении 1 к 15. Наличие пускового двигателя позволяет прогреть жидкость и воздух в двигателе перед его пуском. Это облегчает процесс эксплуатации, особенно в холодное время года.

Основные размеры бульдозера следующие:

• длина 5200 миллиметров;

• ширина 2480 миллиметров;

• высота 3085 мм;

• гусеничная база 2480 миллиметров;

• колея 1880 миллиметров;

• дорожный просвет 415 миллиметров.

Для всех необходимых для трактора жидкостей имелись отдельные баки. Их объемы следующие:

• Бак топливный — двести девяносто литров;

• для охлаждающей жидкости — шестьдесят литров;

• для смазки двигателя — тридцать два литра;

• два боковых редуктора на двенадцать литров;

• для жидкости гидросистемы — сто литров.

Их общий объем значительно увеличивает массу трактора в целом. И весит почти четырнадцать с половиной тонн.

Тракторная компоновка

Бульдозер Т-130, технические характеристики которого были рассмотрены выше, имел стандартное для своей категории устройство. Изменены только свойства отдельных элементов.

В первые годы устанавливался двигатель Д-130 мощностью 130 лошадиных сил. Позднее (после 1981 года) его заменили двигателем Д-160, который выдавал мощность 160 лошадиных сил. Этот вариант силового агрегата отличался надежностью и простотой в эксплуатации. Техника с этим двигателем работала как в пустыне, так и за полярным кругом. Была собрана отдельная модификация, на базе бульдозера «Т-130» — «ДЗ-109».». Технические характеристики этой версии очень высокие. И стоит отметить, что она очень хорошо показала себя в таких условиях. Двигатели неприхотливы к качеству топлива. Работает на солярке, керосине и даже на газовом конденсате.

В условиях сильных морозов первое время были проблемы с пуском. Но производители быстро решили эту проблему.Те экземпляры которые должны были работать в северных зонах были оборудованы дополнительными предпусковыми подогревателями.Эти моторы имеют подогрев всех рабочих жидкостей

Коробка передач механическая. Имеет восемь скоростей. Были модификации с установленными гидромеханическими коробками. Подвеска полужесткая, оснащена рессорой.

Бульдозер управляется рычажной системой. Они работают за счет ленточных муфт.

Тормозная система ленточного типа. Кроме того, имеется поворотная муфта. Такое устройство позволяет трактору вращаться на одном месте.

Популярность трактора настолько велика, что его используют до сих пор.

Ступени и поручни | Комплекты безопасности для ступеней трактора

и/или

Make…AGCO AllisAGCO GleanerAGCO WhiteAGCOAllis Chalmers GleanerAllis ChalmersArctic CatAriensAveryBad BoyBig DogBobcatBolensBomagBrodersonBroseBuhler-VersatileCase IHCaseCaterpillarChallengerClaasClub CarCockshuttCraftsmanCrownCub CadetCushmanDaewooDavid BrownDeutzDeutz-AllisDitch WitchDixie ChopperDixonDoosanDresserDynapacEagle PicherEverideExmarkFendtFerrisFordFord-New HollandFordsonGehlGenieGradallGrasshopperGravelyGrazerHammHitachiHusqvarnaHustlerHysterHyundaiIngersoll RandInternational HarvesterIsekiJacobsenJCBJLGJohn DeereKawasakiKobelcoKomatsuKubotaKumiaiLand PrideLay-MorLongLullMacDonMahindraMassey FergusonMassey HarrisMcCormickMinneapolis MolineMitsubishiMontanaMotrecMurrayMustangNew HollandNissanOliverPolarisRhinoSatohScagSimplicitySkytrakSteigerSteinerTakeuchiTaylor-DunnTCMTerexTerramiteToroToyotaTroy-BiltUnicarrierVermeerVersatileVolvoWackerWalkerWhiteWoodsYamahaYanmar

Machine. ..Articulated Dump TruckAsphalt PaverBackhoe LoaderBale WagonBalerBrush CutterBulldozerChopperCold PlanerCombineCompactorCotton HarvesterCotton PickerCotton StripperCraneCrawler DozerCrawler LoaderDozer CrawlerDozerExcavatorField CultivatorFloaterForage HarvesterForkliftForwarderGatorGraderHarvesterHay CuberHydraulic Track DrillIndustrial LoaderKnuckleboom LoaderLarge Mining ProductLawn MowerLoader TractorLog LoaderLog SkidderMotor GraderMulti Terrain LoaderOff Highway TruckPipelayerRigid Dump TruckRoad GraderRoller/CompactorRollerRotary MixerScraperSkid SteerSkidderSkip LoaderSprayerSugar Cane HarvesterSweeperTelehandlerTool CarrierToolcatTow TractorTrack БульдозерГусеничный валочно-пакетирующий комбайнГусеничный погрузчикТракторТраншеекопательПодземный шарнирно-сочлененный грузовикПодземный карьерный погрузчикВнедорожникКолесный бульдозерКолесный валочно-пакетирующий аппаратФронтальный погрузчикКолесный трактор-скребокКолесный тракторКолесный тракторКолесная косилка

Model… 022FG30022FGC30023FD35024FG18025FD40025FDF20025FG30026FDU4502FG2502FG3003FD8005-8FBM20T05-8FBM25T05-8FBM30T05-8FBM35T05-8FBMK25T05-8FBMK30T1000100101004210054101010151015696M110201021F1021G1023E1025R10261026R1027102810301030L10351038 Vario103810401041042 Vario10421044C 541044C-5410451046 Vario104610491050 Vario10510501050C1050J1050K10543105U106106410661070107107410801081080B1085108610910

EX-5110 Maxxum110 Pro Maxxum11001101105111011201121E1121F1121G112511301132-G113511381138-G11401145115 Maxxum11511501150B1150C1150D1150E1150G1150h2150K1150M11551155D1155E11561156V116511701175118011

4120 EX-5120 LC120 Maxxum1200 Multi Pro Sprayer1200120120412051206120C LC120C120D120G120h220HNA120K120K2120M 2WD120M AWD120M120M2 AWD120M2120ZX120ZX-31210121112121215121E12201221221E1221F122512312321232-G1232-h2238-G1238-h224125 Maxxum125 Pro Maxxum1250 Multi Pro Sprayer12501251250-A1252i125512561261265127012712801281280B128212912

0T129412G12h22HNA12K12M12M2 AWD12M212M3 AWD12M3130 24HP130 Maxxum13001301300D130G LC130G130ZX-51310131513201325133013401340XL13513501350R1355135C RTS135C135D135G RTS135G135h235RTS ZX135ZX-51365137013

413hp140 Maxxum1401414001405140G140H NA140h240K140K2140M 2WD140M AWD140M140M2 AWD140M2140M3 AWD140M3140SRLC14151417142014301435143G143h2440144Z14501451450B14551455B14561460146514661468147014714801481482148301486148i14

149414G14h24L AWD14M1501500151500B1500R1505150U15101515151715201521525152615271529152Z1530153315-35 HXL15351538154 Cub Lo-Boy1541541154-4154-4S155015515551555D155D15661568157015721586159415T 15160 LC1600160160416051606160C LC160C160D LC160D160G LC160G160h260HNA160i160K160L ZA160LC ZX160LC ZX-3160M AWD160M160M2 AWD160M2160M3 AWD160M3161016151616h26201620HV1622162616301635163G163h26401640E1641164416501651650K1650L1650M1650R1655166016661670 Hillside1670168016821688169169016G16h26hp16M16M317 ZTS1700170171017151718h27201720D17251730174-4S175175017551760XL1772178178217D1801800180118051806180G LC180LC ZX-5180W ZX1810181118121820182118221822D1822K182318251827183018351835B1835C1838184 Cub Lo-Boy18418401841184-4184418451845B1845C1845S185 Cub Lo-Boy18501851850K1850N1855186 Hydro1860186118621863186418651870187118721881188218

4189618G18h28M3190 XT III190 XT1

01900R190DW190G W190GW190W ZX-5191019201925194-4F19501951950-501950N1950-T1950T19552 — 442 — 452 — 502 — 552 — 602 — 622 — 652 — 702 — 782 — 852 — 88 Late2 — 88200 LC LR200 LC2020002002000D Reelmaster2000D2004 Rhino 660 4×4 Hunter Edition2004 Rhino 660 4×42005 Rhino 660 4×4 Hunter Edition2005 Rhino 660 4×42006 Prowler XT 650 h2 Automatic 4×42006 Rhino 450 4×4 Hunter Edition2006 Rhino 450 4×42006 Rhino 660 4×4 Exploring Edition2006 Rhino 660 4×4 Hunter Edition2006 Rhino 660 4×4 Special Edition2006 Rhino 660 4×42007 Prowler 650 h2 Automatic 4×42007 Prowler XT 650 h2 Automatic 4×42007 Rhino 450 4×42 007 Rhino 450 Special Edition2007 Rhino 660 4×4 Ducks Unlimited Edition2007 Rhino 660 4×4 Exploring Edition2007 Rhino 660 4×4 Hunter Edition2007 Rhino 660 4×4 Special Edition2007 Rhino 660 4×4 Sport Edition2007 Rhino 660 4×42008 Prowler 650 h2 Automatic 4×42008 Prowler XT 650 h2 Automatic 4×42008 Prowler XTX 700 h2 Automatic 4×42008 Rhino 450 4×42008 Rhino 450 Hunter Edition2008 Rhino 450 Special Edition2008 Rhino 700 4×4 Ducks Unlimited Edition FI2008 Rhino 700 4×4 FI2008 Rhino 700 4×4 Hunter Edition FI2008 Rhino 700 4×4 Special Edition FI2008 Rhino 700 4×4 Special Edition II FI2008 Rhino 700 4×4 Sport Edition FI2008 Teryx2009Prowler 1000 XTZ 4×42009 Prowler 550 4×4 Flatbed2009 Prowler 650 XT Automatic 4×42009 Prowler 700 XT 4×42009 Prowler 700 XTX 4×4 LE2009 Prowler 700 XTX 4×42009 Rhino 450 4×4 Hunter Edition2009 Rhino 450 4×42009 Rhino 700 4×4 Ducks Unlimited Edition FI2009 Rhino 700 4×4 FI2009 Rhino 700 4×4 Hunter Edition FI2009 Rhino 700 4×4 Special Edition FI2009 Rhino 700 4×4 Sport Edition FI2009 Teryx200C LC LF200C LC200C200D LC200D200LC ZX200LZX2010 Prowler 1000 XTZ 4×42010 Prowler 550 XT 4×42010 Prowler 700 XTX 4×42010 Teryx20102011 Prowler 1000 h3 EFI XTZ2011 Prowler 550 XT2011 Prowler 700 XTX2011 Rhino 700 4×4 FI2011 Rhino 700 4×4 Sport Edition FI2011 Teryx2012 Prowler 1000 XTZ2012 Prowler 550 XT2012 Prowler 700 XTX2012 Rhino 700 4×4 FI2012 Rhino 700 4×4 Hunter Edition FI2012 Rhino 700 4×4 Sport Edition FI2012 Teryx20122013 Prowler 1000 XTZ2013 Prowler 550 XT2013 Prowler 700 XTX2013 Rhino 700 4×4 FI2013 Rhino 700 4×4 Hunter Edition FI2013 Rhino 700 4×4 Special Edition FI2013 Rhino 700 4×4 Sport Edition FI2013 Teryx20202022022202320252025R2026R20272027R2030 Boomer2030203203120322032R2035 Boomer20352036R2038R2040 YJ20420402040S204120422044204K204L20502052050M205-42054205520602060XL20642066207020722074207620822084208620

420952096209920C20D20E20F20h30hp210210021026210-42-1052109210C210G LC210G210LE210LG210LJ2-110211021112-11521202120621256213021312-135 III Late2-135213521402144214521456214621482-15021502154D2-155 III Late2-1552155216 II2160216216421652166216B Series 2216B Series 3216B21762-180 III Early2-18021821802-181218221852186218821D21E220 FWA2202222002200D2200R220-422042204M2206220DW2210221D221E222022322402240M225 LC22522502255225C LC RTS225C LC225C RTS225D LC225D226226B II226B226B2226B322722702280228228422

422K230 LC LF230 LC R230 LC RD230 LC2-302302323002300-502300-602305230C LC230C230G W230GW23123102310D2312392-322320232232B II232B232B2233234234023442-35235235023552355N235C2362366236B II236B236B2236B323772384C238823

1239423hp2400 Rear Steer 4x42402424002404240D LC240D240P240S24224202424242B II242B242B32-4424402442444244E244h344J244K244KII244Kll2-4524524502450S2454D245B245G LC245G246246B246C2472470247B II247B247B2247B32482484C248B249124A24h34hp24M2-502525002502504250C250D250G LC250TC251 B/S25125102518251K251XE25225202520A252B II252B III252B Series 2252B Series 3252B252h352HXDZ252M252XDZ252Z253254 Pro Ride254254-425442550 YJ2 -5525502552554255525602562560-60256C256V2572577257B II257B257B2257B3258258825

2594259B III259B325hp260 Pro Ride2-602602626002600HL2600N2600R2600V26052606260BTC260E260h360HXDZ LPG260HXDZ260K260M260MXDZ260Z26102612615261B II262 Tractor2-622622625262B262C Series 2262C2632630263526402650 HD2-6526502652650N2650S265226552656265S266 Pro Ride2660 HD266266026652665MX266h366HXDZ2670 HD26702672675267B2680 HD26802685268B2690 HD269526B26G270 LC2-702702700-602700-722700V27052706270C LC270D LC270D270FP271271X271XE2720272C272D XHP272D272h372HXDZ274274-427452-7527502752750HP27552756275LPG276 Bi-Directional27602762766C276V276VII27702772775277B277C277C22-782788279C279C227C ZTS27CZTS27D27P280028028052806280FP2812810281X281XE282282628328428402-8528502852850S28552855N2856285S28602870287287B287C287C22-88 Late2-88289C289C22

D290FP290G LC29102940294-4295029529522952c2952i2954D2955297C298299299C299D299D2 XHP2EC252EC25E2FBC152FBC252FG252N3000 Greens Master3003030003005300B300C300D300G LC301. 5301.6301.6C301.8301.8C3010301301A302.5302.5C3020 Titan30203023025D3025E302A303.5303.5C CR303.5C303.5D CR303.5E CR303.5E2CR30303032E3033R3035D3036E3036EN3038E3038R3039R303E CR3040 Boomer30403043D3045 Boomer3045R3046R304E CR304E2 CR304J304K304L305.5D CR305. 5E CR305.5E2CR3050 Boomer3050 Greensmaster30530503055305C CR305D CR305D305E CR305E2 CR30603060HP30653066C307 S SR30730703075307B30843088308B SR308C CR308C308E CR308E2 CR309308308B SR308C CR308C308E CR308E2 CR3093308308B SR308C CR308C308E2 CR3083308308B SR308C CR308C308E2 CR3083308308B SR308C CR308C308E2.0309530B30D30E30G310 C310 D3100 Greensmaster3100313103100D Reelmaster3100D310A310B310C310D310E310G310J310K310L310SG310SJ310SK310SL311311031203123120T3125312D L312D312GR312L31331303135313B CR313B SR3140314-8314G3150 Greensmaster31503153150S3154G31553156G315C315Ch415G315L315SG315SJ315SK315SL3165316GR3173170522h417G318318431853186318BLN318D318E318G31

D319E3200 Rear Steer32003203200ZT3203320432053205P32063208320B320BS320C LU320CU320D FM320D LRR320D RR320D Series II320D320D2 FM320E320L320LC320N321B321C LCR321D321E32203225322D322L32303235323D323E3240324324D FM324E324J324K3253250D Greensmaster3250D32553256325B325C LR325CLR325D FM325D L325J325K325L325SK325SL326D326E3283280D Groundsmaster3280D3288328D328E3293294329D329E330 LC R330 LC3300333303300V33073307P330B330C LC330C330D FM330G330L CR330L330LC33133103315331G33203323325332D332E332G3333330333D333E333G3343340334J33533503350S3355335D3360HP3373372HP3375337E3388339433D33K3400 Rear Steer 4×43400 Rear Steer3400343403400ZT340A340B340D340W3410341234153430344344E344G344J344K344L345345BLII345D345DL VG345DL345W346W3488349D349D2 L349D2349D2L349DL350 Utility3535003503500D Groundsmaster3500D3505350A350B350C350D LC350D350G LC350L350W35103520 Titan3520352535303543540354535503554355D355W356W3588359435C ZTS35CZTS35D35G36003603600N3600NO3600R3600V36063610361536236253630363536436403640E3640S3645364S365036536543655365L365W3660366W367036803688369037/60″370 EX-53700370370C LC370C370E3713720374374DL3753754D3754G3754GLC3756G3756GLC375L378838” Deck 13. 5 HP3803800380B380CK380G LC38253825SX38338303843840385385BL3903

0D390DL390T3910393039339353935SX3945394S3953963983993FBLS3FGC154 — 7840 Utility4040004004000V4005400C400D400G40104014017401B401C402 Tractor Hillside40204034030403140440404040S4044M4044R4049M4049R404I Silage40504054052M4052R40554066C4066M4066R40B40E40XT41004104105410B410C410D410E410G410J410K410L4110411541241204121412B41304130N41314140 Utility4140414E4-1504154156415B415F2415F2IL4164166416C IT416C416D416E ST416E416F2416F2ST416FST4-1754-1804184186419042” Deck 17.5 HP420 B420 C420 CT420420042420B420C420CT420D420DB420E IT420E ST420E420F IT420F420F2 IT420F24-21042104-2254225422E422F422F242304233423542404244240E4240S42434245424D425 Xtra425425042534255425FG25425FGU254260426342654266426C IT426C426FGC25426FGCU15426FGCU18426FGCU25426FGU15426ZX4-27042704275427F24283428C428D428E428F428F242142FGC18430 CK4304300430CK430D IT430D430E IT430E ST430E430F IT430F430F2 IT430F2431431043204325432D432E432F432F24330433543404345434E434F434F2435 Diesel435 Xtra4354350435543604366436C IT436C4370437D437E43864388438C438D44 Enforcer440 CT440 Xtra444400440440A440B440C440CT440D44104420 Titan44204425442D442E442F44304434435443B4440444444C444Ch544D444E444F444F2444G444H LL444h544J444JR444K44544504450K4455445CT44-6446B446D4475448D44

444D44K44LP45 Workmaster450 B450 CT450 LC4500450454500D Groundsmaster4500D450B450C LC450C450CT450D LC450D450E450F450G450h550J LGP450J45104514515B4516K4518K4520 Titan452045304534540454455 B455 Xtra4554555455B455C455D455E455G456045684586460 Xtra46004604600NO4600O4600SU460E46104614615462046254625SX46304634630N46354635DXT4635SX463F46404644640E4640T465 4×4465 Diesel 4×44650465466 4×4466 Diesel 4×44660467 4×4467 Diesel 4×446

446E 4x446G 4x446G Diesel 4×4470 Xtra47004704700D Groundsmaster4700D47074708470G LC470R471047147204730475 4×2 FIS4754755475R476 4×2 FIS4760477 4×2 FIS47704-78478647G 4×2 FIS48 Enforcer48 Recon480 C480 CK480 D480 E LL480 E480 ELL480 F LL480 F480 FLL480 LL480 Xtra484800480480A480B480C480CK480D480E LL480E480F LL480F480L480LL480R481482482C48304830N4830O48354835DXT4835SX4835SXT48448404840E485 4x44850485485E485R486 4x4486E487 4x44880488E48

4489548G 4×44904

0D490E49149204924930493D4940495495049524952c4952i4955495D496049

449954FG204FG254FGC254W-2204W-3055005050005005L500A500B500C501501050155020 FWD50205020FWD502850305030O5031504 Super I504050450455045D5045E504H504I Silage504I504L505 Super I5050505-195055D5055E5058E505I506 CHL5065060E5065E5065M5067E506B506C506CHL5070E5070M507-425075E5075M5076E5076EF5076EL5078E5080E5080M5080R5080RN5082E5083E5083EN5083M5085E iT45085E Tier 4 Final5085E5085M5088508C5090E5090EH5090EL5090M5090R5090RN5093E5093EN5095M5095MH50A50C50D50F50G51005105100E iT45100E Tier 4 Final5100E5100M5100MH5100ML5100R5100RN5101E5101EN5103510-4051055105M5105ML510B510C510D51105115110BL5110BME5110BMH5115M5115ML5115R512 Vario5120512-565125R512G513 Vario5130514 Vario5140514-565155150515-40515B515C516 Vario516051805182518C51

52005200D Reelmaster5200D5203520-40520-505205520B520C520E52105215215521B521D521E521F521G52205225225522B522H52305230B5234DE5234DL52452405240E524-50524G524H524K525052552525252E525-60525B525C525D5264DE5264DL526FG35526FGCU45526FGU30526FGU35527-555288528B530 Turbo53005305303530-70530A530B530C530CK530E53105315310N5315531-70 Agri531-7053205325320N532-12053255325N533533-1055340534D10-45534D9-455350535535-125535-140 HIVIZ535-140535B535C536536-60 Agri Plus536-60536-70 Agri537-135 Turbo538 LL53854 Enforcer5400 Rebel5400540545400D Reelmaster5400D5400N540-140540-1705403540-70FS540A540B540D540E540G III540G5410 Rebel54154105410D Reelmaster5410D5412541-405415541-7054254205420N54255425N542B5435430I5435543B544 Row Crop54405445445544A544B544C544D544D-10544D10-55544E LL544E TC544E544G LL544G TC544G544H LL544H544J544K54554505455545A545C545D546054655470547554805488548D548E548G II548G III548G55 Workmaster550 LC5500 Rebel5500555505500D Reelmaster5500D5500N550-140550-17055035508550A550B550E550G550H550J LGP 550J550K5510 Reelmaster55105515510N551555205525520N552255255525N553553AF553C553F554XL5550555555A555B555C555D555E555G555XL5575559C55D55K55LP56560560056035609560B560E560R56105610S5611561256135615561M561N562056255625SL56356355635SX5635SXT II5635SXT563656405640E5640T565565056605670568 LL5685680570 LXT570 MXT570 N EP570 N570 NXT570 XLT570 XT5705700575709 S5709 SL570L XT570LXT570MXT570N XT570N570XLT5710 S5710 SL5711 S5711 SL5712 SL5713 S5713 SL5715572057255725N572R Series II572R57305735745740575575D575E575R579C580 BCK580 CK580 CKB580 DK580 ES580 K III580 L II580 L Turbo580 LSP580 M II580 M III580 M IV580 M580 MT II580 N580 SD580 SE580 SK580 SL II580 SL580 SLE580 SM II580 SM III580 SM IV580 SM Plus II580 SM Plus580 SM580 SN580 SR580580B580C580D580E580F580G580K II580K III580K580L II580L Turbo580L580M IV580M580N580N-WT-F/S-CAB580R580SL58258205830583583R583T584584C584D584E584G584HD585585C585D585E585G585R586586C586D586E586G586H587R587T588G588H590 M III590 SL II590 SL590 SM Plus590 SM590 SN590 SR590 Turbo5

0590D590L590M590R590T593595 SLE595595D595R5965FBCHU255FBCU255FBE155FDC255FDF305FG155FG205FG255FGC205FGL156. 44E-4060 American60 Recon60″ Deck 3-Way600 LC6000 Hi-Cycle600606000600B600C LC600C60106016015B60206020B602D Tractor Hillside603060366036L6036T604060426045604J604K604XL605 Super J605H605J605K605L605XL60660606065607060806085608860

0M6090MC6090RC6095MC6095RC60G60XT61061006100D6100E6100M6100MC6100RC610261056105D6105E6105M6105MC6105R6105RC610B610C61106116110D6110E6110L6110M6110MC6110R6110RC6115D6115E6115M6115MC6115R6115RC6120 Premium61261206120E6120L6120M6120R612461256125D6125E6125M6125R612D61306136130D6130E6130M6130R6135E6135M6135R613A613B613C II613C III613C613CII613G61461406140D6140J6140M6140R614461456145M6145R61561506150M6150R6150RH6155J6155JH6155M6155R6155RH615C II615C615G61606166165J616

06170M6170R61756175M6175R618061861826185J61

6190R61956195M6195R6196619B62006206200L6205620T62106216210L6210R62156215R621A621B621C621D621E621F621G621H621K6220 Premium62206220L62256230 Premium62362306230R6235623B623E623F II623F623G623H623K6246245624E624G624H LL624H624J624K624KR62562506250R6252625462556260 Star Cab62606265 Star Cab626562706276275 Star Cab6275 VF627A627B627E627F627G627H627K628062

06306300L63106316310L6310S631B631C631D631E II631E631G631K6320 Premium63263206320L6330 Premium6330633B633C633D633E II633E633G63506360637637B637C637D637DPP637E II637E637G637K6388639D6406400646400L64036405640E640G II640G640H64106416410JH6410L6410S64156420 Premium64264206420L6420S642B6430 Premium6436430643K6446445644A644B 42644B644B-42644C644D644E 42644E644E-42644ER/EZ644EZ644G644H644J644K644TT 34645645564664606465646B64706475648064856488648E648G II648G III648G648H64

56497649965 Workmaster650 Industrial6565065006500D Reelmaster6500D6500L65056506650D LC650D650G650H650J LGP650J650K LGP650K650L LGP650L65106516510L6510S6515651B651E651G65206526520L6530 Premium65365306534 Premium6534653E655655A655B655C655D655E655K656 Utility656657B657E657G658866066006600C6600O6601660266036605660666166106610S661466156616662662066226625SX6630 Premium663066356635SXT66406646640E6640O665066666706675668066

6700670B670C670CH670D670G LC670G/GP670G670GP67167106712 S6713 S6714 S6715 S67156716 S6717 S6718 S672B672C672CH672D672G/GP672G672GP6736746756750675B675D675E6788680 CK680 CKC6806800680E680G680H680K680L681068168268206830 Premium68306846856850686690 CR690 DR6906

0A690B690C690CR690D R690D690DR690E LC69106910S69206920S6930 Premium6930695 SR II695 SR69569506986996BPU156BRU236BWR156FD356FD456FG156FG306FGCU156FGCU256FGCU306FGU256FGU356HC6K37707000700700A700H700J700K7010701702070307040704570570507067060708070857086708870D70XT717100710B710C710D710G710J710K710L71107115071207130 Premium7130714 Vario714071457157150716 Vario7173-H718 Vario71807187185J718D718K71927193719471957195J720 Vario7272007207200J7200R72057205J720K72172107210J7210R7215J7215R721B721C721D721D2721Dh3721DT721E721F721G721G2722 Vario7220 Premium72207225J722D27230 Premium72307230J7230R7232723372347235723Kh3724 Vario7240724J724K72507257250R725K272607260R72657277270R7272727372747275727A727K272807280R72887297290R729G2730073073730573064730C EJ7317310R7320 Premium73273207330 Premium73307350735735B7360SS73807407400747405740A740B EJ740B740C EJ740E740G74107417420 Premium7427420742B7430 E Premium7430 Premium7437430743B743DS74407445744E744H744J744K74507455746074657475748074857488748E748G II748G III748G748H74

57497749975 Workmaster7500750757505750B750C750C-II750H750J750K750L LGP750L750M75107517515751C751F751G7520 Premium75207530 E Premium7530 Premium7537530753B753C753E753F753G753L7550755755A755B755C755K756756V758075C ZTS75C75D75G75U75XT76007607600C760A76107610FWA7610S761476157616761876197620762762276247626762A762B76307637635763F763G76476507667660769D7707700777701770B770BH770C770CH770CH-SERIES 2770D770G/GP770G770GP77107710FWA7714 S77147715 S77157716 S77167718 S77187719771D7720 S772772077217722 S77227724 S77247726 S7726772B772CH772CH-II772D772G/GP772G772GP7737730773D773E773F OEM773F773FOEM773G OEM773G773GLRC773GOEM773GT773T77407740O77507753775D775E775F OEM775F775FOEM775G OEM775G775GOEM7760776C776D7775777C777D HAA777D777F OEM777F777FOEM777G7780780 CK7807800780B780C780D78107810E7810FWA7810S78157820782783783078407847840O784B784C7850785B785C785D786789789B789C789D XQ789D7

D790E LC79107920792792D LC792D792LC ZX-37930793B793C793D793F AC793F CMD793F XQ793F794 AC7950795F AC795F XQ797797B797F XQ797F79807BNCU157BRU237FBCU157FBCU207FBCU257FBCU307FBCU357FBCU457FBCU557FBEU207FDAU507FDKU407FDU257FDU307FDU357FDU457FDU607FDU707FDU807FG157FG307FGAU507FGCSU207FGCU157FGCU187FGCU207FGCU257FGCU307FGCU327FGCU357FGCU35-BCS7FGCU457FGCU45-BCS7FGCU557FGCU607FGCU707FGGU257FGK257FGKU407FGL207FGU357FGU457FGU507FGU607FGU707FGU807GCU35BCS7HBW237R 2107R 2307R 2507R 2707R 2907R 3107R 3307R 35080 American80 EX-5800808000800C LC800C800D LC800G LC800HC801801080208030803M803MH80428042-2805080580680708083E809580C81008108100T81181108110T81208120T81228122-G81238123-G81308130T8140814F Series II814F815815081528152c8152i815B815F Series II815F81608163B8163-G816F Series II816F8179-G8179KT8199-G8199G8199KT82008208200T82108218210T821B821C821E821F821G822 Vario82208220T822148225R82308230T8235R824 Vario824082458245R824C824G Series II824G824H824J824K8250825825G Series II825G825H825K826 Vario82682608260R826G Series II826G826H826K82708270R8270RT828 Vario82808285R8295R8295RT83008308300T83108310R8310RT8310T83208320R8320RT8320T83383308330T8335R8335RT83408345R8345RT834B834G834H834K83583683608360R8360RT836G836H836K836V8370R8370RT8408400848400R8400T84108418410T84208420T84384308430T843B843K8448440844C 42844C-42844D-10844H844J844K845 DHP8458450845B8468460846V84708480848G848H850085850850B850C850C-II850D LC850D850E850G850H850J850JR850K850L LGP850L850M851085185208520T8530853853C853H853HC853HF853M853MH854854G854K855 Tier III855855C855D8560856856V8570858A859M859MH85C85D85G85U85XT868600860860A860B8610861862862B8630 4WD8630863863F863G863H863HF8648640864EH864F864G864H864T865 VHP8650865865B VHP865B865VHP866086686708670A8680860870870D870G LC870G/GP870G870GP87187108727872D872G/GP872G872GP8730873873287358737873C873F873G873H874874587587608768765876V87708770A877587808785880088880880B880C880D8810881882088388308848850885885B88688708870A88758

A890W89108920892D LC892E LC89308940894894A89589508968960896A89708970A898320 Minute Miser898320A Minute Miser8FBC15U8FBC18U8FBCHU258FBCU208FBCU20-COMP8FBCU258FBCU25-COMP8FBCU288FBCU308FBCU328FBE15U8FBE18U8FBE20U8FBEh28U8FBES15U8FBM40T8FBM45T8FBM50T8FD35U8FD40U8FD45U8FD50U8FD70U8FDU158FDU188FDU208FDU258FDU308FDU328FG35U8FG40U8FG45U8FG50U8FGC35U8FGC35U-BCS8FGC45U8FGC45U-BCS8FGC55U8FGC55U-BCS8FGC55U-PRS8FGC60U8FGC70U8FGCSU208FGCU158FGCU188FGCU208FGCU258FGCU308FGCU328FGU158FGU188FGU208FGU258FGU308FGU328HC8K428N8R 2308R 2508R 2808R 3108R 3408R 3708R 4108RT 3108RT 3408RT 3708RT 4108RX 3108RX 3408RX 3708RX 4109. 44E-40

00

7B900HC

019010B

029020B

030B9030E9030V

03K903KH903M903MH

040B904B904H

050B

069060B906H906h3906K906M907H907h3907K907M

8H908h3908K908M909K909KH909M909MH90XT9100910K910M911091191209120T91249130914G914G2914K914M9150915916917091809184918F918M91

92009210921921B921C921E921F921G92209220T9230923425 251923425 BAC-PAC923441 262 Tractor923441 60″ Deck 3-Way9249240924F924G924GZ924H924HZ924K92592509260926E926M927 Vario927092809282928D928D2928F928G928GII928GZ928H928HZ9292930 Vario93009309300T930-2930-4930CK930G930H930K930M931093209320T933 Vario9330935935093529352c9352i936 Vario9369360R936E936F936V93709370R93893809384938F938G II938G Series II938G938H938K938M939 Vario9390939C94009409400T940-494109419410R94209420R9420RX9420T94309439430T9435944E 42944E-42944K945094594559469460R9460RT946V9470R9470RT9470RX9470STS9480948294849595009509500SH950B950E950F I950F II950F950G II950G Series II950G950H950K95195109510R9510RT9510SH951895209520R9520RT9520RX9520T95-2SC95395309530T953C953K953M9540 WTS9540i WTS95509559550SH9550STS9560 WTS95695609560i WTS9560R9560RT9560SH9560STS956V95709570R9570RT9570RX9570STS9580i WTS9580R959K959M95C95H95HC95U95XT95Z960096096960F961096196209620R9620RX9620T962G II962G Series II962G962H962K96309639630T9635963B LGP963C9640i WTS96509650CTS9650STS965596609669660CTS9660i WTS9660STS966C966D966E966F II966F966G II966G Series II966G966H966K XE966K96709670STS96759680 WTS96809680i WTS96829684969096959700970970F971972G II972G Series II972G972H972K972M9735973C LGP973C974597597509750STS975597697609760STS9765976V97709770STS97759780 CTS9780CTS9780i CTS978598098980B980C980F II980F980G Series II980G980H980K981981598609869860STS986H98709870STS98809880STS98829884988B988F II988F988G988H988K990 II9

990990H990K990W99109920992C992D LC992D992E LC992G992K99309935993K9940994994D994F994G994H995995099609965997 Z-Trak99709976998699969NAA220A250A25BA25BMA25CA25DA25EA25FA25GA300A30CA30DA30EA30FA35CA35DA35EA35FA40A400A40CA40DA40EA40FA40GA40LA40VA4T 1400A4T 1600A62A64A66A770ABG2820ABG7820BABG8820BABG9820AD30AD45BAD55AD55BAD60AGB2820AL50AOAOS Diesel models (2010-2011)AOS models (2007-2010)AP-1000DAP-1000EAP1000EAP-1000FAP1000FAP-1055DAP-1055EAP1055EAP-1055FAP1055FAP-300EAP300EAP-300FAP300FAP-355FAP355FAP-500EAP500EAP-500FAP500FAP-555EAP555EAP-555FAP555FAP-600DAP600DAP-600FAP600FAP-655CAP655CAP-655DAP655DAP -655FAP655FAP-800DARAR-5ATZ 27/60″ATZ 27/72″ATZ Kawasaki RD SSA 31/60″ATZ Kawasaki XR7 SSA 31/60″ATZ Kawasaki XR7 SSA 31/72″ATZ Kawasaki XR7 SSCAA 31/60″ATZ Kawasaki XR7 SSCAA 31/72″ATZ Kohler XR7 SSA 27/60″ATZ Kohler XR7 SSA 27/72″BB110. BB110B110BB110CB115BTCB1550B1700B1700DB1700EB1700HSDB1700HSEB1750B20B2100B21B2100DB2100EB2100HSDB2100HSEB2150B2320DTB2320DTWOB2320HSDB2400B2400DB2400EB2400HSDB2400HSEB2410B2620HSDB2630HSDB2650HSDB2650HSDCB26TLBB2710B2910B2920HSDB3200HSDB3200HSDWOB3300SUHSDB3350HSDCB3350SUHSDB414B4200B5100B5200B6100B6200B7100B7200B7300B7410DB7500B7510DB7510DNB7510HSDB7510HSDTRB7610HSDB7800HSDB8200B-898323 Minute MiserB90BB9200B95B95BB95BLRB95BTCB95CB95CTCB95LRB95TCBAC-PAC Grass CatcherBAC-PACBB900BB9050RBB9060RBB9070RBB9080RBB930ARBB940ARBB940RBB960ARBB960RBC25S-5BC25S5BDMC1 Kawasaki 22/54BDMC1 SD B/S 17.5/42BDMC1 SD B/S 21/46BDMC1 SD B/S 26/54BDMC1 SD Kawasaki 18/42BDMC1 SD Kawasaki 20/46BDMCI SD Kawasaki 20/46BDMCI SD Kawasaki 22/54BDMX1052BDMX1060BDMX1072Bearcat 1000Bearcat IBearcat II ST-225Bearcat III PT-225Bearcat III ST-220Bearcat III ST-225Bearcat IV CM-225Bearcat IV KM-225Bearcat ST-220Bearcat ST-225BeaverBeaver3/BuckBFBF03A35VBF05H70VBF15M-3BGBG-1000EBG1000EBG-1055EBG1055EBG-2255CBG -230DBG-2455DBG-260DBG-500EBG500EBG-555EBG555EBG-600DBG600DBG-655DBG655DBGF03A40VBig Mo 400Big Mo 400MBig Mo 500Big Mo 600BIGBigfoot XLBigfootBlackbear 34BNBNHBoomer 30Boomer 35Boomer 40Boomer 50BR7060BR7070BR7080BR7090Broadmoor 16hpBroadmoor 25hpBroadmoorBuckBWBW120AD-4BW120SL-5BW124DH-40BW124PDH-3BW124PDH-40BW145D-40BW145DH-40BW177D-40BW177DH-40BW177PDH-40BW211D-3BW211D-40BW211D-50BW213DH-40BW900-50BW90AD-2BWHBX1830DBX1850DBX185DBX1870BX1870-1BX2200BX2230DBX2350DBX2370BX2370-1BX2380BX23DBX24DBX25BX2670BX2670-1BX2680BX50BXC30NBXC35NBXC40NBXC40RBXC50LNBXC50NBXC50RBXC60NBXC65NBXC80NCC0SNC100C-142 B/S 17. 5 HPC-146 B/S 21 HPC-154 B/S 26 HPC175C185C190C227C232C234C237C238C245C30C3000C327C332C334C337C338C345C3500C4000C-425C-426-ACC50C5000C5000LPC5500C6000C60C62C6500C670C70C80C90CACA134CA134PDCA1942K 19HP Kawasaki with 42″ Side DischargeCA1942KCA1952K 19HP Kawasaki with 52″ Side DischargeCA1952KCA2136B 21HP B/S with 36″ DeckCA2136BCB-113CB-114CB14 XWCB14CB14BCB-214BCB-214CCB-214DCB-214ECB22CB-224BCB-224CCB-224DCB-224ECB22BCB24CB24BCB32CB32BCB-334DCB-334ECB-334EXWCB34 XWCB34CB34B XWCB34BCB36BCB434CCB44BCB46BCB534CCB-535BCB54 XWCB54CB54BCB64CB64BCB66BCB68BCCCC121CC122CC24CC24BCC-3CC34CC34BCC-4CC4000CCSCD44BCD54CD54BCF50CFG103-1CFS65CFU50CFU55CHCh430CH530CH570CH670Challenger 65Challenger 65BChallenger 65CChallenger 65DChallenger 75Challenger 75BChallenger 75CChallenger 75DChallenger 85CChallenger 85DChallengerCICK20-1CK25-1CK30-1CK35-1CL30LPCL35LPCL50CL50LPCL60LPCL65CL80LPCM225CM250CM280CM325CM360CobaltColtCompact Pro 44ConquestConsumer ZT Models (2010)Coronet 13hpCoronetCougar CM-250Cougar CM-280Cougar CR-1125Cougar CR-1225Cougar CR1225Cougar CR-1280Cougar CR1280Cougar ICCougar III PT-270Cougar III PTA-251Cougar III PTA-270Cougar III PTA-280Cougar III ST-250Coug ar III ST-251Cougar III ST-270Cougar III ST-280Cougar IV CM-250Cougar IV CM-280Cougar IV CS-280Cougar IV KM-280Cougar IV KS-280Cougar KM-280Cougar KR-1225Cougar KR1225Cougar KR-1280Cougar ST0Cougar KR1282Cougar KR1282Cougar KR1282Cougar KM-280Cougar KM-280 ST-251Cougar ST-270Cougar ST-280CougarCP1325CP1360CP1400CP323CCP34CP433CCP433ECP44CP44BCP533DCP533ECP54CP54BCP56CP563CCP563DCP563ECP56BCP573ECP64CP663ECP68BCP690CP74CP74BCP76CPF02CPH01A15VCPH02A20VCPH02A25VCPJ01A15CPJ01A15PVCPJ01A15VCPJ01A18PVCPL01A15LVCPX420CPX610CPX620CR10. 90CR1225CR1280CR6.80CR6.90CR7.80CR7.90CR8.90CR9.90CR9040CR9060CR9065CR9070CR9080CR920CR940CR960CR970CS100 ProCS105 ProCS280CS-323CS-323CCS323CCS325CS34CS360CS423ECS431CCS433CCS433ECS44CS44BCS531DCS533DCS533ECS54CS54BCS56CS563CAWCS563ECS56BCS573CCS573DCS573ECS583CCS583DCS583ECS663ECS683ECS68BCS690CS74CS74BCS76CS78BCS80 ProCS85 ProCS90 ProCS95 ProCSP01L15SCSP0L18SCT315CT322CT332CTL55CTS IICTSCub 154 Lo-BoyCub 184 Lo-BoyCub 185 Lo-BoyCub Lo-BoyCubCVGJ02F30PVCVX140CVX150CVX160CVX175CVX195CW14CW16CW34CWGP02L30SCX100CX105CX110CX130CX130BCX130CCX130DCX135SRCX145CCX145D SRCX160CX160BCX160CCX160DCX180CX180BCX180CCX210CX210BCX210BLNLCCX210BLRCX210BNLCCX210CCX210DCX210LRCX210NCX225SRCX240CX240BCX240BLRCX240LRCX245D SRCX250CCX250DCX27BCX290CX290BCX300CCX300DCX31BCX330CX350CX350BCX350CCX350DCX36BCX370CCX460CX470BCX470CCX490DCX50CX50BCX55BCX55BMSRCX60CX700CX70CX700BCX75CX75SRCX8.80CX8.90CX800CX80CX800BCX85CX90CX95CYM02620SCZ1736K 17HP Kawasaki with 36″ DeckCZ1736K 17HP Kawasaki with 36″ Side DischargeCZ1736KCZ1736K1CZ1942K 19HP Kawasaki with 42″ DeckCZ1942KCZ1948K 19HP Kawasaki with 48″ DeckCZ1948KCZ1952K 19HP Kawasaki with 52″ DeckCZ1952KCZR2242B 22HP B/S with 42″ Side DischargeCZR2242BCZR2652B 26HP B/S with 52″ Side DischargeCZR2652BCZT (Year 2010)CZT Models (2010-2011)DD10D10006D10ND10R IID10RD10TD10T2D10T2LRCD118D11ND11RD11RCDD11TD11TCDD12D1300D13006D135A -1D14D145D15D150D150A-1D150BD155D155A-1D155A-3D160S-5D17D19D20A-5D20A-6D20P-5D20P-6D20P-7AD20Q-6D21D21A-6D21A-7D21A-8D22h56D25D250E Series IID250ED25K48YTD25S5D26BH54D275A-2D275AX-5D3D3006D300ED30D5D30S5D31A-16D31A-17D31A-20D31E-20D31EX-21D31EX-22D31P-16D31P-17D31P -18D31P-20D31PX-21D31PX-22D31S-17D32ED32E-1D350D35D350DD350E Series IID350ED355A-3D35S2D35S5D375A-1D37E-5D37EX-21D37EX-22D37EX-24D37P-5AD37PX-21D37PX-22D37PX-24D38ED38E-1D39E-1D39-E1D39EX-21D39EX-22D39EX-23D39EX-24D39PX-22D39PX-23D39PX-24D3B LGPD3BD3C HST IIID3C IID3C IIID3C LGP HST IIID3C LGP IIID3C LGPD3C XL HST IIID3C XL HSTD3C XL IID3C XL IIID3C XLD3CD3CIID3CIIID3G LGPD3GD3K LGPD3K XLD3K2LGPD3K2SLGPD3K2XLD3KLGPD3KXLD400D40D4006D400DD400E Series IID400ED41A-3D41E-6D41P- 3D41P-6D41P-6KD41S-3D45D450D4506D4507D455A-1D45P-1D45S5D475A-1D475A-2D475A-3D475A-4D475A-5D4C HST IIID4C LGP HSTD4C LGPD4C XL HST IIID4C XL IIID4C XLD4D LGPD4D SAD4DD4ED4G LPD4G TSK Series IIID4G XLD4GD4H IID4H LGP IID4H LGP IIID4H LGPD4H XL IID4H XL IIID4H XLD4HD4HIIIXLD4HIILGPD4K LGPD4K XLD4K2LGPD4K2XLD4KLGPD4KXLD4XL IIID5 LGPD5 TSK Series IID5 XLD5D50A-17D51PX-22D5206D5207D53A-16D53A-17D53P-16D53P-17D53S-16D53S-17D5506D575A-2D57S-1D58E-1D58P-1D5C HST IIID5C HSTD5C IIID5C LGP HST IIID5C LGP HSTD5C LGP IIID5C LGPD5C XL HST IIID5C XL HSTD5C XL IID5C XL IIID5C XLD5CD5G LGPD5G XLD5GD5H LGP IID5H LGPD5H XL IID5H XL IIID5H XLD5HIIXLD5K LGPD5K XLD5KD5K2LGPD5K2SLGPD5K2XLD5KLGPD5KXLD5M LGPD5M X LD5MD5MLGPD5MXLD5N LGPD5N XLD5ND5R2LGPD5R2XLD6006D60P-11D60P-12D60P-6D60P-8D61EX-12D61EX-15D61PX-15D6206D6207D6507D65A-6D65A-8D65E-12D65E-6D65E-8D65EX-12D65EX-15D65EX-16D65EX-17D65EX-18D65P-8D65PX-12D65PX-15D65PX-16D65PX-17D65PX-18D65S- 1D65S-6D65WX-15D65WX-17D65WX-18D6806D6D LGPD6D PSD6DD6H DS LGPD6H DS XL IID6H IID6H LGP IID6H LGP IIID6H LGPD6H LTD6H XL IG IID6H XL IID6H XL LG IID6H XLD6HD6K LGPD6K XLD6KD6K2D6K2LGPD6K2XLD6KLGPD6KXLD6KXLARMYD6M LGPD6M XLD6MD6MLGPD6MXLD6N LGP IID6N LGPD6N XLD6ND6R DS XL IID6R IID6R IIID6R LGP IID6R LGP IIID6R LGP VP IIID6R LGPD6R XL IID6R XL IIID6R XLD6R XW IID6R XW IIID6R XWD6RD6R2D6R2LGPD6R2XLD6RIID6RIIID6RIIILGPD6RIIILGPVPD6RIIIXLD6RIIIXLVPD6RIIIXWD6RIIIXWVPD6RIILGPD6RIIXLD6RIIXWD6RLGPD6RXLD6RXRD6RXWD6T LGPD6T XLD6T XWD6TD6TLGPD6TLGPOEMD6TLGPVPD6TXLD6TXLVPD6TXWD6TXWVPD7D7006D7007D70LED70LE-8D70S5D71PX-24D7206D7207D75D75BD75S-3D75S-5D7807D7CD7ED7ELGPD7FD7G LGPD7G SAD7GD7H IID7H LGPD7HD7R IID7R LGP IID7R LGPD7R XLD7R XR IID7R XRD7RD7RIID7RIILGPD7RIIXRD 7RLGPD7RXRD8006D85D859X-21D85A-12D85A-18D85A-21D85BD85E-18D85E-21D85E-SS-2D85EX-15D85P-18D85P-21D85PXD85PX-15D85PX-21D8KD8LD8ND8R II WDAD8R IID8R WDAD8RD8RIID8RLRCD8T XLD8TD90S-5D95D95BD9GD9HD9LD9ND9RD9RLRCD9TDA30-5DA40-5DCDC100DC105. BDC150.BDC150LTDC150PSDC180.BDC180LGPDC180LTDC180PSDC-3DC-4DC70DC75DC80DC85DC95DCSDD130DD24Deluxe 2504Deluxe 2706Deluxe 504DEXDextaDF40DHDI/NARDIDiablo MPDiabloDiesel models (2007-2010)DL10L-55DL11H-55DL11L-55DL200DL250DL-7LDL-9LDLXDO/STDDODOEXDO-VSDP115DP150DP25DP25KDP25NDP30DP40DP40KDP40KLDP45KDP50KDP70EDSL601DSL801DT160DT180DT180ADT200DT200ADT205BDT220ADT225DT240ADT250BDT275ADual Fuel STT61V-29KB-DFDVDV201DV202DV204DW20DW21CDX21DX24DX24EDX25DX25EDX26DX29DX3.30 Vario CabDX3.50 Star CabDX3.50 Vario CabDX3.70 Star CabDX3.70 Vario CabDX3.90 Star CabDX3.90 Vario CabDX31DX33DX35DX4.70DX40DX45DX48DX55DX6.30DX6.50DX60DX7.10E10000 36VE10000 48VE10E100XNE100XNSE110BE12000 48VE120000 36VE12000E120XNE130E135BE160E175BE20E2052B Mow n MachineE2052BE215E215BE235BSRE235BSRLCE235BSRNLCE26E3000 36VE3000 48VE30HSD3E30XNE31PX-22E32 25 HPE330E35 25 HPE35 33 HPE3500 36VE3500 48VE3500E35HSD3E35XNE4000 36VE4000 48VE40HSD3E40XNE42E45E-455E45XNE5000 36VE5000 48VE50E5000E5000ACE50XNE5500 36VE5500 48VE55E55XNE6000 36VE6000 48VE6000E60XNE63E6500 36VE6500 48VE65XNE70 MIDIE7000 36VE7000 48VE70BE70XNE80 MIDIE8000 36VE8000 48VE80XNE85EC140BEC15KEC210 LCEC210EC210N LCEC240 LCEC25KEC360 LCEC4000 36VEC4000 48VEC55CECR28ECR38ECR58ECR88ECR88BECR8BED40EGB0230Eh230Eh260Eh315EH70EH80EL240CEmperor SRM626EmperorEnforcer 44Enforcer 48Enforcer 54EOP15-24EP15EP18KTE-Plex II GreensESR23HNET3000 36VET3000 48VET3500 36VET3 500 48VET3500ET4000 36VET4000 48VET4000Everride 2040 YJEverride 2040YJEverride 2550 YJEverride Fury ZTEverride WarriorEverride YJEX120-5EX160-5EX200-5EX20KCEX230-5EX270-5EX300-5EX330-5EX450-5EX5000 36VEX5000 48VEX550-5EX750-5EX800-5EXCR48CExplorerEXS-20KCEXS-20KC-2EZR 1440EZR 1540EZR 1542EZR 1640EZR 1648EZR 1740EZR 1742EZR 1842ЭЗР 2048Ф01А15ВФ04Б40ХФ04Д40ХВФ04Д50ХВФ04Г40ТВФ2000Ф2Ф20Ф2100Ф21ДФ2260Ф23Ф2400Ф25Ф2560Ф25ЛФ27Ф2880Ф30Ф3060Ф35Ф3560Ф7580Ф72Ф71000F95FairwayFarmall 31Farmall 35Farmall 40Farmall 45Farmall 45AFarmall 50Farmall 55AFarmall 65AFarmall 75AFarmboyFasTrak 16/44″FasTrak 17. 5/44″FasTrak 17.5/52″FasTrak 18/44″FasTrak 18/52″FasTrak 20/52″FasTrak 54FasTrak SD-60FasTrak Super Duty 60FasTrakFasTrak-54FB15FB15SHT- 7FB16KTFB16NTFB18KTFB20M-3FB25SH-4FB25SH-5FB25SH-6FBC15NFBC18KSFBC18LNFBC18NFBC20KFBC23NFBC25ENFBC25KFBC25KSFBC25LNFBC25NFBC30LNFBC30NFBE13FBT10PFC4500FCB15FCB15-7FCG15-3LFCG15F9TFCG25FCG25F9FCG25F9TFCG25N6FCG30T6FD100FD100NFD115FD115-5FD115-6FD120NFD135FD135NFD150FD15FD150ANFD160ANFD20NFD210FD25-11FD25H-11FD25NFD25T-14FD28NFD30FD30NFD30T-12FD30T-14FD30T-16FD33NFD35NFD35T9FD40FD4079FD40DFD40K1FD40T8FD40ZFD40Z6FD40ZT-7FD40ZTU-10FD45FD45T-5FD45T-8FD50FD50AT-7FD60-3FD70FD70T-6FD70Z7FD80FD80-6FD80T-7FE21BFG045K-CFG10FG10T-16FG15FG15C-15FG15NFG15N17FG15N18FG15N2FG15ST-16FG18FG18KFG18NFG18ST-16FG20FG20C-11FG20CNFG20NFG20N1FG20NLPFG20ST-12FG20TFG25FG25BFG25C-11FG25C-12FG25KFG25LPFG25NFG25N2FG25N3CFG25NGLPFG25NLPFG25S-3FG25SCFG25STFG25ST-12FG25ST-14FG25ST-2FG25ST-8FG25TFG25T-12FG25T- 14FG25T-16FG25T3LFG25T6FG25T7LFG25T7TFG28NFG30FG30-2FG30H-11FG30HT-14FG30HT-16FG30KFG30LPFG30NFG30SHT-12FG30SHT-16FG30TFG30T7LFG33NFG35FG35AFG35B2FG35KFG35NFG35ST-3FG40FG40CFG40C-6FG40KFG40K1FG40KLPFG40T2LFG40T-6FG40ZT-7FG40ZT-8FG45BCS-7FG45BCS-8HFG45ST-7FG45ST-8FG45T-6FG45T-8FG50FG70FG70-6FG70-7FG70T-7FGC15NFGC15NLFGC18NFGC20FGC20CNFGC20NFGC25FGC25BFGC25KFGC25KLPFGC25NFGC25NLPSFGC30FGC30KFGC30NFGC33NFGC35FGC35KFGC40KFGC40KSFGC40KSTCFGC45K CFGC55KFGC60KFGC70KFGCU30FGU25FHD30T3FHG30T3LField Boss 16Field Boss 21Field Boss 31Field Босс 37FJ02A25VFLX3010FLX3510FLX4010FLX4510FMZ250FMZ50F R120FR140FR180FR23KCFR25KDFR27KCFR31BVFR480FR550FR650FR780FR850FR920Freedom ZFront RunnerFS20SH-1FSD Kawasaki 17/36″FSD Kawasaki 19/42″FSD Kawasaki 20/36″FSD Kawasaki 20/42″FTB18-7FTB18E3FuryFW110FW130FW170FW190FW20FW270FW30FW40FW60FW90FX28 ForageFX38 ForageFX45 ForageFX48 ForageFX58 ForageFZ2100FZ21DFZ23BFZ2400FZ25DFZ28KGG100G1000G10-43AG1050G10-55AG125G12-55AG1350G1355G-1500G152G154G1800G1900G2000G214G23E-3G25G255-2G25EG25E-5G25E5G25E5 -EX41G25GG25G-3G25P5G30E5G30GG30PG30P5G30RG35S5G45S5G5-18AG5-19AG6-23AG6-42AG6-42PG6-43AG705G706G707G708G720BG730BG740BG750G780BG900G9-43AG950G955GC18KGC20KGC25GC25KGC25P5GC30GC30KGC35KGC40K PRHSTRGC40K STRGC40KGC40KSIGC40KSTRGC45K PRHSTRGC45KGC45KSGC45KSIGC45KSWBGC55K PRSTRGC55K STRGC55KGC55KSGC55KSTRGC60KGC70K PRHGC70K PRHSTRGC70K STRGC70KGD675-5GearGeneralGF1800GHGNGO4 Diesel PF100HDGO4 Diesel PF100YDGO4 Diesel PF110HDGO4 Diesel PF110YDGO4 Diesel PF80HDGO4 Diesel PF80YDGO4 Diesel PF90HDGO4 Diesel PF90YDGO4 PF100Y(H)DFGO4 PF100Y(H)LPGO4 PF110Y(H)DFGO4 PF110Y(H)LPGO4 PF80Y (H)DFGO4 PF80Y(H)LPGO4 PF90Y(H)DFGO4 PF90Y(H)LPGolden JubileeGP25GP30GP30KGP35KGP40KGP40KLGP45GP45KGP50KGPL40G-Plex III GreensGR2110Grand SierraGreens King 6Greens MasterGrizzly 27hp Kohler 52Grizzly 260hpFX BF 60Grizzly 30hp Kohler 60Grizzly 30hp Kohler 72Grizzly 34GX BF 72Grizzly 52Grizzly 60Grizzly 72Grizzly SE 6029FXGrizzly SE 7234FXGrizzly ZTR 27hp Kohler 52Grizzly ZTR 27hp Kohler 60Grizzly ZTR 30hp Kohler 60Grizzly ZTR 30hp Kohler 72GrizzlyGrooms MasterGrounds MasterGTGT1222GT1554GT1554VTGT2186GT235GT2521GT2523GT2542GT2544GT2550GT2554GT275GT3100GT3200GT3204GT3235GT55GT65GT75GTH-1056GTH-1544GTh3254XPGTH-5519GTH-636GTH-636CGTH-644GTH- 842GTH-844GWGX345Hh200FTh210FTh21IXh21lXh220FTh235FTh255FTh255FTSh270FTh270FTSh275FTh290FTh40FTh45FTh50FTh50FTSh50UTh50XTH50FTH50UTH50XMH50XTH5IH60FTH60UTH60XTH70FTH70UTH80FTH90FTHA770HA771HA870HA871HD10CHD12VVHD8HDS 2185HDX20PHDZ 77 ISM ASSCAA 31/60″HDZ 77 ISM ASSCCA 31/60″HDZ 77 ISM RD SSA 31/54″HDZ 77 ISM RD SSA 31/60″HDZ 77 ISM RD SSCAA 31/60″HDZ 77 ISM RDSSA 31/ 72″HDZ 77 ISM XR7 ASSA 31/54″HDZ 77 ISM XR7 ASSA 31/60″,HDZ 77 ISM XR7 ASSA 31/60″HDZ 77 ISM XR7 ASSA 31/72″HDZ 77 ISM XR7 ASSCAA 31/60″HDZ 77 ISM XR7 ASSCAA 31/72 «HDZ 77 ISM XR7ASSA 31/54» HIGH SIERRA 1848HEGH SIERRA 2248HL730-3HL730-7HL740-7HL757-7HL760-3HL760-7HL770-7HL780-7HL700-200-2HL760-7HL770-7HL780-7HL700-2HL760-7770-7HL780-7HL700-2HL760-7770-7 -2RHM400-3M0HornetHR 4600HTHT100HT110Hustler Sport 16/42 CAHustler Sport 16/42Hustler Sport 16/48 CAHustler Sport 16/48Hustler Sport 17. 5/42 CAHustler Sport 17.5/42Hustler Sport 21/48 CAHustler Sport 21/48Hustler Sport 26/54HVHVZ 1840HVZ1840Hydro 100Hydro 186Hydro 375Hydro 70Hydro 84Hydro 86HZ 750 YAN RD 54″ HZ 750 YAN XR7 54″ i1042i1046i1050IC-200-2FIC-200-3FIC-200-3GIC-200-3HIC-250 -3DIC-35-2FIC-80-1EIC-80-3FIC-80-3GIC-80-3JIS1500ZIS2000ZIS3100ZIS4500ZIS500ZIS700ZIT12FIT14GIT14G2IT18BIT18FIT24FIT28BIT28FIT28GIT38FIT38GIT38HIT62GIT62HJ01A18J30XNJ30XNTJ35XNJ35XNTJ40XNJ40XNTJ45XNJ50XNJ50XNLJ60XNJ60XNLJ70XNJC30JC50JC50LPJC60LPJet Star 3 SuperJet Star 3Jet Star 4 SuperJet Star 4Jet Star 5 SuperJet StarJP60DJP80BYJP80BYLPJPD80HJPD90HJS220JubileeJX100UJX1060CJX1070CJX1070UJX1075CJX1080UJX1085CJX1090UJX1095CJX1100UJX55JX60JX65JX70JX70UJX75JX80JX80UJX85JX90JX90UJX95JZT2250K008K016K1854AKC45KSWBKCPH02A25KM225KM280KM325KM360Kodiak 20hp Kawasaki 52Kodiak 21hp Kawasaki 52Kodiak 25hp Kohler 52Kodiak 25hp Kohler 60Kodiak 26hp B/S 60Kodiak 50Kodiak 52Kodiak 60Kodiak SE 5223 Van BFKodiak SE 5223 VanKodiak SE 5225 CEKodiak SE 6125 KOH BFKodiak SE 6125 KOHKP1325KP1360KP1400KP525KPH01A15PVKPH01A18PVKR1225KR1280KS280KS325KS360LL02A25LVL110EL110FL1110FL1150CL1150EL120L120BL120CL120DL120EL120FL120GL125L140L150L150CL150DL150EL150FL150GL160L170L175L180L180CL180DL180EL180FL185L185DTL185FL18FL190L200L2050L20BL20BPL20FL210L213L215L216L218L220L220DL220EL221L223L2250L225L228L230L234L235L2350L2350DTL2350FL245L245DTL245FL245HL25L2500L250L2500DTL2500FL2501DL2501DTL2501FL2501HL2550L255L25BL25FL2600L260L2600DTL2600FL2650L275L2800L2800DT/HSTL2800FL2850L285L2900L2900DTL2900DT-GSTL2900FL2950L295L295DTL295FL3000L3000-DTL3000DTL3000-FL3000FL302CL305L305DTL305FL30BL30BZXL30DL313L3130DT/GST/HSTL3130DTL3130FL3130GSTL3130HSTL315L316L318L320L3200DTL3200FL3200HL321L323L3240DT/GSTL3240DTL3240FL3240GSTL3240HSTL3240HSTCL3240HSTC-3L325L3250L328L3280FL32BL330L3300L3300DTL3300DT-GSTL3300FL3301DTL3301FL3301HL330CL330CVL330DL334L3350L3400L3400DT/HSTL3400FL3410L3430DT/GST/HST (C)L3430DTL3430GSTL3430HSTCL345L3450L35L3540GSTL3540HSTL3540HSTCL3540HSTC-3L355L3560HSTCL3560HSTC-LimitedL35BZL3600L3600DTL3600DT-CL3600DT-GSTL3600DT-GST-CL3650L3700SUL3710L3750L3800DTL3800FL3800HL3830DT/GST/HSTL3830DTL3830FL3830GSTL3830HSTL3901DTL3901FL3901HL3940DT/GST/HSTL3940DTL3940GSTL3940HSTL3940HSTCL3940HSTC-3L402CL4060HSTCL40BL4150L4200L4200DTL4200DT-CL4200DT-GSTL4200DT-GST-CL4200FL4200F-CL4200F-GSTL4240DT/GST/HSTL4240DTL4240GSTL4240HSTL4240HST-3L4240HSTCL4240HSTC-3L4240HTSC-3L425L4300L4300DTL4300FL4330DT/GST/HST (C)L4330DTL4330GSTL4330HSTCL4350L4400L4400DTL4400FL4400HL445L4500L45L454L455L45BL45FL4600DTL4600FL4600HL4610L4630DT/GST (C)/HSTL4630DTL4630GSTL4630HSTCL465L4701DTL4701FL4701HL4740GST/HSTL4740GSTL4740HSTL4740HSTCL4740HSTC-3L4742HSTCL4760HSTCL4850L502CL5030GST/HST (C)L5030GSTL5030HSTCL5040GSTL50DL50FL5240HSTL5240HSTCL5240HSTC-3L5450L5460HSTCL553L554L555L565L5740HSTL5740HSTCL5740HSTC-3L6060HSTCL60EL60FL70L7GL7L78CL0DL70EL70L781L783L785L865L90BL90CL90DL90EL90FLALandlord DLXLandlordLazer Z AdvantageLazer Z EFILazer Z EFlLazer ZLB110. BLB110LB110BLB115.BLB115LB115BLB120LB333RLB433RLB620LB75.BLB75LB75BLB90.BLB90LB90BLB95LB95BLBX331RLBX332RLBX421RLBX431RLBX432RLegacy 20hpLegacy XL 27hpLegacyLexion 450Lexion 460Lexion 460RLexion 470Lexion 470RLexion 475Lexion 475RLexion 480Lexion 480RLexion 485Lexion 485RLexion 560Lexion 560RLexion 570Lexion 570RLexion 575RLexion 580RLexion 585RLexion 590RLexion 595RLF-1880 FairwayLF-3400 FairwayLF-3800 FairwayLF- 4675 FairwayLGP IIILightning models (2007-2011)Lion 1000LM 430LM415ALM430LM435ALM445ALM5040LM5060LM5080LM640LM840LM850LM860LP3000-60LP3000-72LS120LS125LS128 FairwayLS14,LS140LS150lS1500ZLS160LS170LS180.BLS180LS185.BLS190.BLS190lS500ZlS700ZLT 2180LT1018LT1022LT1024LT1040LT1042LT1045LT1046LT1050LT12GLT14GLT150LT1800-34LT1800-44LT185.BLT190.BLT2 NR92LT2000-44LT2000-50LT2000-50DLT2138LT2180LT2200-34LT2300-50DLT2400-44DLT2400-50DLT2500-44DLT2700-60DLT70LT75LT75ALT85LT85ALT90LT90ALT95LT95ALTX1040LTX1042LTX1045LTX1046LTX1046KWLTX1046MLTX1046VTLTX1050LTX1050KHLTX1050KWLTX1050VTLW110.BLW110LW130. BLW130LW130TCLW170.BLW170LW170TCLW190.BLW190LW230.BLW230LW270.BLW270LW50.BLW80.BLW90LX173LX176LX178LX186LX188LX2000LX2000-42LX2001LX2001- 42ЛС2002-42ЛС2400ЛС2400-42ЛС2401ЛС2401-42ЛС266ЛС277ЛС288ЛС465ЛС485ЛС565ЛС665ЛС865ЛС885ЛС985LZ23KA526LZ23KC486LZ23KC526LZ27KC526LZ27KC606LZ29KA606LZ34KA606LZ34KA726LZA29KA604LPLZAS22KA484LZAS22KA484CALZAS23KC524LZAS25KC604LZAS26LKA604LZAS27KC524LZAS27KC524CALZAS27KC604LZAS27KC604CALZAS29KA724LZAS29KA724LPLZZ23KC526LZZ24KA526LZZ24KA526ALZZ24KA526CALZZ26KC486LZZ26KC606LZZ27KC526LZZ27KC526ALZZ27KC526CALZZ27KC606CALZZ29KA606LZZ29KA606LPLZZ29KCE606LZZ34KA606LZZ34KA726LZZ38KC5606LZZ38KC726MM100M100DM100GX DTCM100GXDTCM100XM100XDTCM105M105XM105XDTCM108DSCM108DSC2M108HDC2M108SM108SHCM108SHDCM108XM110M110GX DTCM110GXDTCM110XM110XDTCM120M125M125XM125XDTCM126GX DTCM126GXDTCM126XM126XDTCM126XDTPCM135GX DTC/DTSCM135GXDTCM135XM135XDTC/DTSCM150M155M155E4M1950KM1952KM2M200M205M2050M2250M2560M2560KM2650KM2760M3M357M371M4M4000M4030M4050M427M428M4500M459M4700M4700DTM4800M4900M4900DTM4950M5M5030M5040M504M5040DTM5040DT-1M5040DTC-1M5040FM5040F-1M5040FCM5040FC-1M5040HDM5040HD-1M5040HDCM504DTCM5-091HDM5-091HD12M5-091HDCM5-091HDC12M5-091HFM5-091HFCM50DM50DPM5-111HDM5-111HD12M5-111HDCM5-111HDC12M5-111HDC24M5-111HFM5-111HFCM5140M5140DTM5140DTCM5140FM5140FCM5140HDM5140HDCM5400M5400DTM5500M551M5640SUM5640SUD/SUD-1M5700M5700DTM5700HDM5950M60 TankM60M602M6030M604M6040M6040DTM6040DT-1M6040DTCM6040DTC-1M6040FM6040F-1M6040FCM6040FC-1M6040HDM6040HD -1M6040HDCM6040HDC-1M6060M6060HDCM6060HFCM60KHM60KW TankM60KWM6-101 DTCM6-101DTCM6-111 DTCM6-111DTCM6-111SHDCM6-131 DTCM6-131DTCM6-141 DTC/DTSCM6-141DTCM670 SuperM670M6800/SM6800M6800DT/SDTM6800HDM6950M6970M6S-111SDSCM6S-111SDSC2M6S-111SHCM6S-111SHDCM6S-111SHDC2M7030M7040M7040DTM7040DT-1M7040DTCM7040DTC-1M7040FM7040F-1M7040FCM7040FC-1M7040HDM7040HD-1M7040HDCM7040HDC-1M7040HDC-LTDM7040SUM7040SUDM7060M7060HDM7060HD12M7060HDCM7060HDC12M7060HFCM7-131P KVTM7-131PM7-131PBM7-151P KVTM7-151PM7-151PB KVTM7-151PBM7-151SM7-171P KVTM7-171PM7- 171PB KVTM7-171PBM7-171SM72CTM72GNM72KW TankM72KWM7500M7580M7950M7970M8030M80DM8200M8200DTM8200HDM8540M8540DTM8540DT-1M8540DTCM8540DTC-1M8540FM8540F-1M8540FCM8540FC-1M8540HDM8540HD-1M8540HD12M8540HD12-1M8540HDCM8540HDC-1M8540HDC12M8540HDC12-1M8560HDM8560HD12M8560HDCM8560HDC12M8560HFM8560HFCM8580M8950M9000M9000DTM9000DTLM9000DTMM9000HDM95M9540M9540DTM9540DT-1M9540DTCM9540DTC-1M9540FM9540FCM9540FC-1M9540HDCM9540HDC-1M9540HDC12M9540HDC12-1M9540HDC24-1M9540HDC-LTDM9540HDL-1/HDL-1SM9540HFLM9540HFL-1/HFL-1SM9580M95XM95XDTCM96SM96SDSCM9960HDM9960HD12M9960HDCM9960HDC12M9960HDC24M9960HDL/HDLSNM9960HFM9960HFCMagnum 180Magnum 190Magnum 200Magnum 210Magnum 215Magnum 220Magnum 225Magnum 235Magnum 240Magnum 245Magnum 250Magnum 255Magnum 260Magnum 2654Magnum 275Magnum 280Magnum 290Magnum 305Magnum 310Magnum 315Magnum 3154Magnum 335Magnum 340Magnum 355Magnum 370Magnum 380Magnum IIIMAPL01A15LVMAPL02A25LVMax Zoom 2552Max Zoom 2560Max Zoom 48Max Zoom 52Max Zoom 60Maxxum 110 ProMaxxum 110Maxxum 115Maxxum 120 ProMaxxum 120Maxxum 125 ProMaxxum 125Maxxum 130 ProMaxxum 130Maxxum 140 ProMaxxum 140MBMBSMBS-26MBSSDMCMC100MC105MC110MC115MC120MC130MC135MC22MC90MCP02A28LVMCPL01A15LVMCPL02A20LVMCPL02A25LSMCPL02A25LVMCUG1102FBMCUL02A30PVMDMD5150CMDDMDGMDVME1952K 19HP B/S with 52″ Side DischargeME1952K 19HP Kawasaki with 52″ Side DischargeME1952KME2052B Mow n MachineME2052BME2661B 26HP B/S with 61″ Side DischargeMEGA 200MEGA 250MEGA 300MEGA 400MEGA 500Mh32Mh32KMh33Mh43Mh433Mh43DMh43KMh54Mh54-6Mh54DMh54KMh54LPMH55MH55DMH55KMH55LPMIMini FasTrak 15/36″Mini FasTrak 16/42″Mini FasTrak 17 /42″Mini Z 19/44″Mini Z 19/52″Mini Z 20/44″Mini Z 20/52″Mini Z 23/52″Mini Z 24/52″Mini Z 27/52″Mini Zoom 1434Mini Zoom 1534Mini Zoom 1540Mini-ZT1434Mini-ZT1534Mini-ZT1540MPL01A8LVMPL02A25LVMSMT/MTLMTMT210MT2501MT372MT3720MT425BMT4400D ACMT4400DACMT445BMT4501MT455MT455BMT455DMT455EMT465MT465BMT465DMT465EMT475BMT475DMT475EMT485DMT485EMT495DMT495EMT515DMT515EMT525BMT525DMT525EMT5300D ACMT5300DACMT535BMT535DMT535EMT545BMT545DMT545EMT555BMT555DMT555EMT565BMT565DMT565EMT575BMT575DMT575EMT585BMT585DMT585EMT595BMT595DMT595EMT635MT635BMT645MT645BMT645CMT645DMT645EMT655MT655BMT655CMT655DMT665MT665BMT665EMT675CMT675DMT675EMT685CMT685DMT685EMT738MT740MT743MT745CMT745DMT755DMT755EMT765CMT765DMT765EMT775CMT775EMT835CMT845CMT845EMT855CMT855EMT865CMT865EMT875CMT875EMT945CMT955CMT955EMT965CMT965EMT975CMT975EMTAMTEFIMTLMTLEFIMTX110MTX120MTX125MTX135MTX140MTX145MTX150MTX155MTX165MTX175MTX185MTX200Mule 2010 (Older Model Years-2007)Mule 2020 (Older Model Years-2007)Mule 2030 (Older Model Years-2007)Mule 2500 (Older Model Years-2007)Mule 2510 (Older Model Years-2007)Mule 2510 Diesel ( Старые модельные годы-2007)Mule 2520 (старые модельные годы-2007)Mule 3000 (старые модельные годы-2007)Mule 3010 4×4 (старые модельные годы-2007)Mule 3010 Diesel (старые модельные годы-2007)Mule 3010 Diesel 4×4 (старые Годы выпуска-2007)Mule 3010 Trans 4×4 (2008)Mule 3010 Trans 4x 4 (старые модели 2007 г. )Mule 3010 Trans 4×4 Diesel (2008 г.)Mule 3010 Trans 4×4 Diesel (старые модели 2007 г.)Mule 4000 (2009 г.))Mule 4000 (2010)Mule 4010 4×4 (2009)Mule 4010 4×4 (2010)Mule 4010 Diesel 4×4 (2009)Mule 4010 Diesel 4×4 (2010)Mule 4010 Trans 4×4 (2009)Mule 4010 Trans 4×4 (2010)TransMule 4×4 Дизель (2009 г.) Mule 4010 Trans 4×4 Diesel (2010 г.) Mule 4010 Trans 4×4 Diesel (2011 г.) Mule 4010 Trans 4×4 Diesel (2012 г.) Mule 4010 Trans 4×4 Diesel (2013 г.) Mule 520 (старые модельные годы-2007) Mule 550 (старая модель) Years-2007)Mule 600 (Older Model Years-2007)Mule 610 4×4 (Older Model Years-2007)Mustang 23MVMX100MX100CMX110MX120MX135MX150MX170MX180MX200MX210MX215MX220MX230MX240MX245MX255MX270MX275MX285MX305MX335MX4700DTMX4700FMX4700HMX4800DTMX4800FMX4800HMX5000MX5000DTMX5000FMX5000SUMX5100DTMX5100FMX5100HMX5200DTMX5200FMX5200HMX5800HMX80CMX90CMXM120MXM130MXM140MXM155MXM175MXM190MXU 120MXU100MXU110 ProMXU110MXU115MXU120 ProMXU125 ProMXU125MXU130 ProMXU130MXU135MXU140 ProMY19MZ (Years 2010-2011)MZ Kawasaki 17/36″MZ Kawasaki 19/42″MZ1952KMZ2061YDMZ2552KMZ2561KMZ2652GMZ2661KLMZ2761MZ3361GMZ3372GMZ3761KMZ3772KN5NAANABNAV20KCNAV27KCNavigatorNH01A15Outlaw models (2010-2011)P17500P-200P20000P22000P-250P26500P-300P3000P30000P33000P-350P3500P3500LPP36000P-400P4000P4000-DP5000P5000LPP5500P5500-DP6000P6000-DP6000DP6000LPP6500P6500- DP6500DP7000P7000-D Сиденье с мягкой спинкойPanther 1000Panther CM-325Panther CM-360Panther CP-1325Panther CP1325Panther CP-1360Panther CP1360Panther CP-1400Panther CP1400Panther IPanther II ST-310Panther III PTA-27Пантера III ПТА-310Пантера III ПТА-325Пантера III СТ-310Пантера III СТ-320Пантера III СТ-325Пантера III СТ-350Пантера IV СМ-325Пантера IV СМ-360Пантера IV КС-325Пантера IV КС-360Пантера IV КМ-325Пантера IV КМ-360Пантера IV KS-325Panther IV KS-360Panther IV SM-325Panther IV SM325Panther KM-325Panther KM-360Panther KP-1325Panther KP1325Panther KP-1360Panther KP1360Panther KP-1400Panther KP1400Panther KS-325Panther KS-360Panther SM-325Panther ST-310Panther ST-320Panther ST-350PC03- 2PC09-1PC100-5PC100-6PC120-3PC120-6PC120-6EPC120-8PC1250-7PC128US-2PC128UU-1PC128UU-2PC12R-8PC130-6PC130-6KPC130-7PC130-7KPC130-8PC138US-8PC150-5PC150-6PC150LC-3PC150LC-6KPC160 LC-7PC160-6KPC160 -7PC160LC-7KPC160LC-8PC180LC-7PC180LC-5KPC180NLC-7PC18MR-3PC190LC-8PC190NLC-8PC200-3PC200-5PC200-6PC200-7PC2007-7PC200-8PC200LC-3PC200LC-5PC200LC-6SPC200LC-7PC200LC-8PC200LC-81PC20-6PC20-7PC210-10PC210-6KPC210-7PC210-7KPC210-8PC210-8KPC210LC-5KPC210LC-6KPC210LC- 6LPC210LC-7KPC210LC-8KPC220-2PC220-3PC220-5PC220-5CPC220-6PC220-7PC220-8PC220LC-2PC220LC-3PC220LC-5PC220LC-6PC228-3PC228US-1PC228USLC-8PC228UU-1PC240-8PC240-8KPC240LC-10PC240NLC-5KPC250-6PC250LC-6PC270-7PC270- 8PC270LC-7LPC27MR-3PC27R-8PC290-8PC290-8KPC290LC-10PC290NLL-6KPC300-3PC300-6PC300-7PC300-8PC300HD-5KPC300LC-3PC300LC-8PC30-6PC340-6KPC340LC-6KPC350-7PC350-8PC350LC-8PC35-8PC35MR-2PC35MR-3PC35R-8PC360- 7PC360LC-10PC38UU-1PC38UU-3PC4000PC400-6PC400-6ZPC400-7PC400-8PC400LC-3PC400LC-6PC400LC-8PC40-7PC450-6PC450-7PC450-7KPC450-8PC450LC-6KPC450LC-6K-KEPC450LC-7E0PC450LC-8PC45-1PC45-8PC45MR-3PC45R-8PC490-10PC50UU-2PC600-6PC60-5PC60-6PC60-7PC700LC-8PC750-6PC75UU-1PC75UU-2PC75UU-3PC800-8E0PC800LC-8PC88MR-6PC88MR-8PC8MR-6PC90-1PC95-1PC95R-2PD PFD40MPD PFD50MPD PFD60MPD PFD70MPD155PD804PD90YPE30YSCPF161PF2181PF30PF3172PF4410PF6110PF6170PG-200PG-200CPG-250PG- 250CPG-300PG-300CPG-350PG-400PG-400CPG-500PG6160PH01A15VPH02A20VPH02A25VPHZ19KA342PHZ19KA343PHZ19KA443PJ01A15VPJ02A20PVPJ02A25EVPJ02A25LVPJ20A25PVPJ20A25VPL50PL60PL61PL70PL72PL83PL87Platinum II CF30Platinum II CF35Platinum II CF40Platinum II CF50Platinum II CF55Platinum II CF60Platinum II CF70Platinum II CF80 BoxcarPlatinum II CF80Platinum II CFS40Platinum II CFS60Platinum II CFS65Platinum II CFU40Platinum II CFU50Platinum II CFU55Platinum II Nomad AF30Platinum II Nomad AF35Platinum II Nomad AF50Platinum II PF30Platinum II PF35Platinum II PF40Platinum II PF50Platinum II PF55Platinum II PF60Platinum II PF70Platinum II PFS40Platinum II PFU40Platinum II PFU46Platinum II PFU47Platinum II PFU48Platinum II PFU49Platinum II PFU50PM1252iPM144MPM144MXDZPM144XDZPM144ZPM148HPM148iPM148MPM148MXDZPM148XDZPM148ZPM152MPM152MXDZPM152XDZPM152ZPM160iPM160MPM160XDZPM160ZPM201PM250ZPM252HXDZPM252MPM252MXDZPM252XDZPM252ZPM260HPM260HXDZ LPGPM260HXDZPM260MPM260MXDZPM260ZPM266HXDZPM272HXDPM272HXDZPM272ZPM300PM310PM320PM34MPM34ZPM360PM44MPM44ZPM460PM48ZPM50PM620PM622Pnather III PTA-297Pnather III ST-320Pnather III ST-325PonyPPX4410 PatriotPR-1000Prairie Star 4900Premier 2900Prestige 23hpPrestige 25hpPrestigePro 34Pro Master 100Pro Master 100ZPro Master 1060ZPro Master 1252iPro Master 144MPro Master 144MXDZPro Master 144XDZPro Master 144ZPro Master 148HPro Master 148iPro Master 148MPro Master 148MXDZPro Master 148XDZPro Master 148ZPro Master 152MPro Master 152MXDZPro Master 152XDZPro Master 152ZPro Master 160iPro ​​Master 160MPro Master 160XDZPro Master 160ZPro Master 200Pro Master 250ZPro Master 252HPro Master 252HXDZPro Master 252MPro Master 252MXDZPro Master 252XDZPro Master 252ZPro Master 260HPro Master 260HXD Z LPGPro Master 260HXDZPro Master 260MPro Master 260MXDZPro Master 260ZPro Master 266HPro Master 266HXDZPro Master 272HPro Master 272HXDZPro Master 272ZPro Master 300Pro Master 3084Pro Master 310Pro Master 320Pro Master 34MPro Master 34ZPro Master 350Pro Master 360Pro Master 400Pro Master 44MPro Master 44ZPro Master 460Pro Master 48ZPro Turn 148Pro Turn 152Pro Turn 160Pro Turn 252Pro Turn 260Pro Turn 266Pro-Zoom 1948SPro-Zoom 2352SPro-Zoom 254Pro-Zoom 260Pro-Zoom 3166SPS105BPS150BPS150CPS360CPT225PTA297PTA310PTA325Puma 1000Puma 115Puma 125Puma 130 CVTPuma 130Puma 140Puma 145 CVTPuma 145Puma 150 CVTPuma 155Puma 160 CVTPuma 160Puma 165 CVTPuma 165Puma 1654Puma 170 CVTPuma 170Puma 180 CVTPuma 180Puma 1804Puma 185 CVTPuma 185Puma 1854Puma 195 CVTPuma 195Puma 200 CVTPuma 200Puma 210 CVTPuma 210Puma 2104Puma 215 CVTPuma 215Puma 220Puma 225 CVTPuma 225Puma 230 CVTPuma 230Puma 2304Puma 240PUP models (2007-2011)PW100-3PW128UU-1PW130-6KPW130ES-65PW140-7PW150ES-6KPW160-7KPW170-5KPW170ES-6KPW180-7KPW200-7KPW220-7KPZ6029QST20BE422QST22BE482QST23KC482QST23KC522QST24BE522Quest QSP20KAS443Quest SP QSP-20KAS443Quest SP QSP-20KAS483Quest SP QSP20KAS483Quest SP QSP-22KA523Quest SP QSP22KA523Quest SPQuestRR110R110-7R1300GIIR135R140-7R140-9R150R1540R1600GR1600HR160-3R160-7R160-9R165R1700GR180-3R180-7R180-9R190R2048R-21R210-3R210-7R210-9R220R220-9R-23R- 23AR-24R-24AR250-3R250-7R250-9R260R2900GR290-3R290-7R290-9R3000HR320-7R320-9R360-3R360-7R380-9R40R4023R4030R4038R4040I with PowrSprayR4040IR4044R4045R4050IR4060R4140IR4150IR42R450R450-3R450-7R480-9R50R500-7R52R520-9R60R62R65R70R72R-9Ram 26 HP B/S 44Ram 26 HP B/S 50Ram 26HP 44Ram 26HP 50Ram 42Ram 44Ram 48ZTRam 50Ram 50KZRam 50ZTRam 52ZTRam 61KZRam 61ZT BFRam 61ZTRam B/S 44Ram B/S 50Ram Honda 44Ram Mag 20hp Honda 50Ram Mag 20hp Kohler 44Ram Mag 20hp Kohler 50Ram Mag 21hp Kawasaki 50Ram Mag Honda 44Ram Mag Honda 50Ram Mag Kawasaki 50Ram Mag Kohler 44Ram Mag Kohler 50Ram MagRam Ultra 52Ram Ultra 61Ram Ultra 72Ram Ultra Kohler XS5025 50Ram Ultra Kohler XS5025BF 50Ram Ultra Kohler XS6025 60Ram Ultra Kohler XS6025BF 60Ram Ultra Kohler XS7227 72Ram Ultra Kohler XS7227BF 72Rapid Серия XZRapid XZRapidСерия XZRapidXZRB454RB464RCRD11ARD12ARD12A-90RD27-120Rear Steer 4x4Recon 48Recon 60Reel MasterReelmaster 2300DRER 1028RER 1232RER 1440RG1100RG1100BRG1300RG1300BRG140RG170RG200RG700RG700BRG900RG900BRJ350RM1028ERM1032RM1032ERM1130ERM1132ERM1230ERM1232ERM1328ERM1330RM1330ERM1332RM1332ERM500BRM626RM728RM828RM828ERM830RM830ERM832RM8530ERM9028RM9028ERM9030RM928EROPSRS10-44RS10-55RS5-19RS5-34RS6-34RS6-42RS8-42RS8-44RSX 850iRSX 860ERSX 860iRSX 860MRSXRT100RT100ART110ART115RT120RT120ART130RT135RT140RT140ART145RT150RT155ART165ART180ART350RT45RT450RT451RT45-5RT50RT95RTV1140CPXRTV1140CPX-HRTV1140CPXRRTV500-ARTV500-HRTV500-RRTV500-RARTV900G9RTV900R9RTV900T9RTV900W9RTV900W9SEARZ1848B Mow n MachineRZ1848BRZ2052B Mow n MachineRZ2052BRZ2552BE Mow n MachineRZ2552BERZR 100RZR 900RZT17RZT22RZT42RZT50SS100S100FTS100FT-BCSS120FTS120FT-PRSS120FTSS130S135FTS150S155FTS160S160HFS175S175HFS17ES180S185S185HFS205S220S220HS24S250S250HFS250KS300S330S370S373S3730S450S510S530S550S550STSS560S570S590S595S6031S630S650S650GS660S670S670HMS680S680HMS690S690HMS70S7237S740S750S760S770S780S785S790S80FTS80FT-BCSS850Sabre Tooth TigerSand Pro 2020Sand Pro 3020Sand Pro 3040Sand Pro 5020SCSC-3SC-4SC4500ScagSCR42-25CHSCR48-25CHSCR48-27KASCR52-25CHSCR52-27KASCT48V-26BSSD33SD45DSD70DSE2550SE2734SE2744SE2750SE2760HPSE6010SE6020SE6100SE6110SE6120SE6200SE6210SE6220SE6300SE6310SE6320SE6400SE6410SE6420SE6510SE6520SE6610SE6620SFZ36-17KASFZ36-18FSSFZ36-20BSSFZ48-19KASFZ48-20FSSFZ48-26BSSFZ52-19KASFZ52-20FSSFZ52-26BSSFZ61-28BSSISierra 1340GSierra 1340HSierra 1440GSierra 1440HSierra 1540HSierra 1640HSierra 1648HSilver Tip 60Silver Tip 72SK1020-5SK1020-5NSK1020-5NASK1020-5TSK1026SK1026-5SK1026-5NSK115SRSK120 IVSK135SRSK140SRSK140SR-3SK140SRLCSK150 IVSK160 IVSK160-6SK170LCSK200 IVSK200-6SK200-8SK210-6SK210-8SK210LCSK220 IVSK225SRSK230SRSK235SRSK250 IVSK250-6SK260-8SK290LCSK300 IVSK350-8SK350LCSK400 IVSK480LCSK510-5SK70E-2SK70SRSK714-5SK75SRSK80CSSK815SK815-5SK815-5E0SK815-5NSK815-5NASK818SK818-5SK820SK820-5SK820-5NSK820-5TSK85CSSLT1550SLT1554SLTX1050SLTX1054SM325SM-61VSM-72ASMFZ-36SMFZ-48SMFZ-52SMFZ-61SMST-61ASMST-72ASMT-52ASMT-61ASMT-72VSMTC- 40SMTC-48ASMTC-52ASMTC-61ASMWC-52ASMWC-52VSMWC-61ASMWC-61VSMZC-36ASMZC-42ASOSolar 130VSolar 470VSP15KSP200EFI-60SP235SP275SP2800-60SP2800-72SP2800EFI-60SP2800EFl-60SP3000-72Speed ​​ZTR 30Speed ​​ZTR 36Speed ​​ZTR 38Speed ​​ZTR 42Speed ​​ZTR 44Speed ​​ZTR 54Speed ​​ZTRSpeedZTR 30SpeedZTR 3016SpeedZTR 36SpeedZTR 42SpeedZTR 46SpeedZTR 54Sport 48Sport Zoom 1232Sport Zoom 1440Sport ZT 1232Sport ZT 1440SPT B/S SD 17. 5/42SPT B/S SD 21/48SPT B/S SD 26/54SPT Hustler Sport 17.5/42SPT Kawasaki SD 18/42SPT Kawasaki SD 2 Kawasaki SD 20/42SPT /54SPT Kawasaki SD US 18/42SPT Kawasaki SD US 20/48SPT Kawasaki SD US 20/48SPX3320SPX4260SPX4410SR130SR130BSR150SR150BSR160SR175SR175BSR200SR200BSR210SR210BSR22KSRBSR220BSR240SR240 0SR270BSST16SST18SST-31BSDSSV65SSV65CSSV65PSSV65PCSSV75SSV75CSSV75PSSV75PCST1820ST1840ST2020ST-210ST-220ST220ST-225ST225ST-250ST-251ST-270ST270ST-280ST280ST-310ST310ST-320ST320ST-325ST325ST350ST450ST470Standard Seat PackageSTC40-17KASTC48A-19KASTC48A-20CVSTC48A-21KASTC48V-19KAISTC48V-21KASTC48V-22FSSTC48V-22FS-LESTC48V-23CVSTC48V-24BSSTC48V-25CVSTC48V-26BSSTC52A-21KASTC52A-23KASTC52A-23LVSTC52A-24HNSTC52V-23KASTC52V-24FXSTC52V-24HNSTC52V-25CVSTC52V25CVSTC52V-27CVSTC52V-27CV-SSSTC61A-23KASTC61A-25KASTC61V- 25CVSTC61V-27CVSteiger 280Steiger 285Steiger 330Steiger 335Steiger 350 RowtacSteiger 350Steiger 370 QuadtracSteiger 370 RowtracSteiger 370Steiger 380Steiger 385Steiger 385QTSteiger 400 QuadtracSteiger 400 RowtracSteiger 400Steiger 420 QuadtracSteiger 420 RowtracSteiger 420Steiger 430Steiger 435Steiger 435QTSteiger 450 QuadtracSteiger 450 RowtracSteiger 450Steiger 470 QuadtracSteiger 470 RowtracSteiger 470Steiger 480Steiger 485Steiger 485QTSteiger 500 QuadtracSteiger 500 RowtracSteiger 500Steiger 530Steiger 530QTSteiger 535 QuadtracSteiger 535Steiger 535QTSteiger 540 QuadtracSteiger 540Steiger 550 QuadtracSteiger 550Steiger 580 QuadtracSteiger 580Steiger 600 QuadtracSteiger 600Steiger 620 QuadtracSteiger 620STHM-27CVSTT-27CVSTT-27CVSTT-27 ASTT-28CATSTT-28CAT-SSSTT-29DFISTT-29DFI-SSSTT-29KA-DFISTT-31BSDSTT-31BSGSTT-31BVSTT-31BV-SSSTT-31EFI-SSSTT-35BVACSTT-35BVAC-SSSTT-35BV-SSSTT52A-23KASTT52A-25CHSTT52A-27CHSTT52V-25CH-LPSTT52V-27CHSTT61A-23KASTT61A-25CHSTT61A- 27CHSTT61A-27KASTT61A-29DFI-SSSTT61A-29KA-DFISTT61A-31BVSTT61A-31BV-SSSTT61V-25BD-SSSTT61V-25CH-LSTT61V-25CH-LPSTT61V-25KBD-SSSTT61V-27CHSTT61V-27CH-NSSTT61V-27CH-SSSTT61V-27KASTT61V-27KA-SSSTT61V- 28CATSTT61V-28CAT-SSTT61V-29DFISTT61V-29DFI-LESTT61V-29DFI-SSSTT61V-29KB-DFSTT61V-31EFI-SSSTT61V-31KB-DFSTT61V-35BVACSTT61V-35BVAC-SSSTT61V-35BV-SSSTT72A-27K27KASTT72A-27K27KKA-DFISTWC48V-25CVSTWC48V-26KA-LCSTWC52A-25KASTWC52V-25KASTWC52V-26FXSTWC52V-26KA-LCSTWC61A-27CVSTWC61V-26KA-LCSTWC61V-27CVSTWC61V-30CVSTX275STX280STX285STX325STX330STX335STX375STX375QTSTX380STX380QTSTX385STX425STX425QTSTX430STX430QTSTX435STX440STX440QTSTX450STX450QTSTX480STX480QTSTX485STX500STX500QTSTX530+C1412:C1463STX530STX530QTSTX535STX550Super 44Super 55Super 66Super 77Super 88Super 99 GMSuper 99 HCSuper 99Super ASuper A-1Super AVSuper AV- 1Super CSuper DextaSuper HSuper HVSuper MSSuper MDSuper MDVSuper Mini Z 20/44″Super Mini Z 23/44″Super Mini Z 24/52″Super Mini Z 25/52″Super Mini Z 27/52″Super M-TASuper MVSuper W6Super W6TASuper Z 24/52″Super Z 24/60″Super Z 24/66″Super Z 24/72″Super Z 25/52″Super Z 25/54″Super Z 25/60″Super Z 25/66″Super Z 25/ 72″Super Z 26/60″Super Z 26/66″Super Z 26/72″Super Z 26LC/60″Super Z 26LC/72″Super Z 27/52″Super Z 27/54″Super Z 27/60″ Super Z 27/72″Super Z 28EFI/60″Super Z 28EFI/72″Super Z 31/60″Super Z 31/72″Super Z 37/60″Super Z 37/66″Super Z 37/72″Sup er Z 60″ LCSuper Z 72″ LCSuper Z Diesel 34/60″Super Z Diesel 34/72″Super Z DieselSuper Z HyperDriveSuper Z Kohler XR7 27/66″Super Z Kohler XR7 27/72″Super Z Kohler XR7 28/60″ Super Z Kohler XR7 28/66″Super Z Kohler XR7 28/72″Super Z Kohler XR7 30/60″Super Z Kohler XR7 30/72″Super Z Kohler XR7 ASSCAA 30/60″Super Z Kohler XR7 ASSCAA 30/72″ Super Z Kohler XR7 ASSHTCAA 30/60″Super Z Kohler XR7 ASSHTCCA 30/60″Super Z Kohler XR7 БСШТА 30/60″Super Z Kohler XR7 S8/66″Super Z Kohler XR7 SSA 27/54″Super Z Kohler XR7 SSA 27 /60″Super Z Kohler XR7 SSA 27/66″Super Z Kohler XR7 SSA 27/72″Super Z Kohler XR7 SSA 28/60″Super Z Kohler XR7 SSA 28/66″Super Z Kohler XR7 SSA 28/72″Super Z Kohler XR7 SSA 30/60″Super Z Kohler XR7 SSA 30/66″Super Z Kohler XR7 SSA 30/72″Super Z Kohler XR7 SSA s8/66″Super ZSuper Z60Super Z66SV185SV185BSV208SV210SV212SV250SV250BSV280SV280BSV300SV300BSV340SV340BSVL65-2SVL65-2CSVL75SVL75-2SVL75-2CSVL75CSVL90SVL90-2SVL90-2CSVL90CSVL95-2SSVL95-2SCSWP02L25SSX240SX280SZ31SZ37SZ4216SZ4619SZC36A-17KASZC36A-19KASZC42A-19KAT1010T1030T110T1110T140T1510T1520T1530T180T1804T190T190GT190HT190KT200T200GT200HT2104T2210T2220T2304T2310T2320T2330T2410T2420T250T2500-50DT250GT250HT300T300ACST300GT300HT300KT320T320HT330GT3600DT4020T4030T450T470T5050T5060T5070T50BT550T560T590T595T5CT6. 120T6.140T6.150T6.155T6.160T6.165T6.175T6010T6020T6030T6040T6050T6060T6070T6080T6090T630T650T660T670T7.170T7.175T7.185T7.190T7.200T7.210T7.220T7.225T7.230T7. 235T7.245T7.250T7.260T7.270T7030T7040T7050T7060T7070T740T750T770T8.275T8.300T8.320T8.330T8.350T8.360T8.3690T8.380T8.390T8.410T8.420T8.435T8010T8020T8030T8040T8050T8560T870T9.390T9.435T9.450T9.480T9.505T9.530T9.560T9.565T9.600T9.615T9.645T9.670T9.700T9010T9020T9030T9040T9050T9060TA25TA27TA30TA35TA40TB007TB014TB015TB016TB025TB053FRTB108TB1140TB125TB135TB135RTB138TB138FRTB138FRCRTB138FRRTB145TB145CTB15TB153TB153FRTB153FRCTB175TB175CRTB180TB180FRCTB216TB228TB230TB235TB235CTB235RATB240TB240CTB250TB250CTB260TB260CTB280FRTB285TB290CTB30 R HydroTB30TB53FRTB80FRTC18TC21TC21DTC21DATC23DATC24DTC24DATC25TC25DTC26DATC270BTC29TC29DTC29DATC-30/50CTC-30/60TC30TC31DATC33TC33DTC33DATC34DATC35TC35DTC35DATC40TC40ATC40DTC40DATC44HTC45TC45ATC45DTC45DATC48DATC54HTC55DATC62HTC-80/120TD10MTD10RTD12TD12C XPTD12CTD15TD15BTD15CTD15ETD15MTD20BTD20CTD20ETD20MTD25ETD25GTD40CTD5010TD5030TD5050TD7ETD7G WTTD7GTD7HTD80DTD8CTD8ETD8GTD8HTD8MTD95DTD9HTE20TEA20TF300TF6-42TG1860TG210TG215TG230TG245TG255TG275TG285TG305Th2056CTh310Th320BTh355Th430BTh440BTh450BTh455BTh460BTh507Th560BTH560BTH580BTHDC1800-24THDC1800-36THDC2200-24THDC2200B-24Tiger CubTiger ITiger III ST-450Tiger III ST-470Tiger IV KP-525Tiger ST320Tiger ST-470TitanTJ275TJ280TJ325TJ330TJ375TJ380TJ425TJ430TJ440TJ450TJ480TJ500TJ530TK1051TK370TK371TK380TK381TK711TK721TK722TK732TK752TL100TL100ATL1055TL10CRTL10RTL1255TL12CRTL12RTL130TL150TL150CTL2042TL230TL230CTL230RTL240TL240CTL250TL250CTL250CHTL642TL65TL70TL80TL80ATL8CWTL8WTL90TL90ATL943TM115TM120TM125TM130TM135TM140TM150TM155TM165TM175TM190TN55TN55DTN55STN60ATN60DATN60SATN60VATN65TN65DTN65FTN65STN65VTN70TN70ATN70DTN70DATN70FTN70NATN70STN70SATN70VATN75TN75ATN75DTN75DATN75FTN75FATN75STN75SATN75VTN80FTN85ATN85DATN85FATN85SATN90FTN95ATN95DATN95FTN95FATN95NATN95VATNX35TO20TO30TO35Toolcat 5600Toolcat 5610TR270TR310TR310BTR320TR320BTR340TR340BTR370TR370BTri King 1800G GreensTri King 1900 GreensTri King 1900D GreensTRV500-RHTS100TS100ATS110TS110ATS115TS115ATS125ATS130ATS135ATS14TS14BTS14CTS14DTS14FTS14GTS1610TS18TS18-33T0TTS2100TS215ATS2205TS24TS24BTS2500TS90TSS38TT-316ACTTX190TTX210TTX230Turbo Tiger II ST-320Turf TigerTurfcat 628TV140TV145TV370TV380TV380BTV450TV450BTV6070TW10TW15TW20TW25TW30TW35TW5TX35TZ18DATZ22DATZ24DATZ25DAUU302UD02A25PQUD02A30VUF05A70VUGJ02130LVUGJ02A30UGJ02A30EVUJ02A20PVUJ02A25UUJ02A30VV270V30V330V518V638V723VF05H70VVIVM106PDVM115DVM132DVM46DVM75DVMT 160VMT 160-80VMT 260-120VMT 270VMT 280VMT270VMT280Volunteer 747 EFI 4x4Volunteer WT 747 EFIVolunteer WT CAB 747 EFIVR642VTA3348W10W10BW10CW10EW11W110W11BW12W130W14W14BW14CW14FLW14HW150W155W18W18BW20W20BW20CW235 DraperW235 RotaryW235W24W24BW24CW260 RotaryW26W260W30W345C HMW345C MHW36W37W4W5W50BTCW50TCW540W550W60BTCW650W660W7W70BTCW7EW80BTCW80TCW8BW8CW8EW9W9AW9BW9CW9EWA100-1WA100-3WA100-3AWA1200WA1200-6WA120-1WA120-3WA120-EWA150-1WA150-3WA150-5WA150-6WA150PZ-6WA180-1WA180-3WA180-EWA180PT-2WA180PT-3WA200-1WA200-3WA200-5WA200-6WA200PT-5WA200PZ-6WA240WA240-DZ- 3WA250-1WA250-3WA250-3MCWA250-3-XWA250-5WA250-6WA250L-5WA250PT-3WA250PT-5WA250PZ-6WA270WA270PTWA300-1WA30-2WA320-1WA320-3WA320-5WA320-6WA320L-5WA320PZ-6WA350-1WA350-3-XWA350-3XWA380-1WA380- 3WA380-5WA380-6WA380-7WA380-DX-3WA380-DZ-3WA380Z-6WA400-1WA400-3A-SWA400-5WA40-3WA420-1WA420-3WA420-3MCWA420-DZ-3WA430-5WA430-6WA450-WA450-1WA4450-3WAL 5WA450-6WA470-1WA470-3WA470-5WA470-6WA470-6AWA470-DZ-3WA480-5WA480-6WA500-1WA500-3WA500-6WA500-7WA600WA600-1WA600-6WA65WA65PTWA700-1WA700-3WA700-EWA70-1WA75WA800-1WA800-2WA800-3WA800-3E0WA80- 3WA85WA90WA900-1WA900-3WA900-3E0WA95Walk Behind Sulky with 907 SeatWB140WB140-2WB140PS-2WB146-5WB146PS-5WB150-2WB150AWS-2WB150PS-2WB156-5WB93R-2WB93R-5WB97R-2WB97R-5WB97R-5E0WB97R-5EOWB97S-2WB97S-5WB97S-5E0WB97S-5EOWCWDWD45 DWD45WD600- 1Westward 9000WFWildcat 1000Wildcat ST-210WildcatWorkman 1110Workman 2050EWorkman 2100Workman 2110Workman 2300Workman 3200Workman 3300DWorkman 4300Workman 5700DWorkmanWZ240-DZ-3X-1052 B/S 26HPX-1052 Kohler 25HPX-1060 B/S 26HPX-1060 Kawaski 26HPX-1060 Kohler 27HPX-124 Kawasaki 48SDX124 Kawasaki 48SDX125 Kohler 48 SDX-126 Kawasaki 54SDX126 Kawasaki 54SDX-126 Kawasaki 60RDX-126 Kawasaki 60SDX-126 Kawaskai 54SDX127 Kohler 54SDX-127 Kohler 60SDX131 Kawasaki 60SDX-131 Kawaski 54SDX1701-50X2000X2000-50X2001-50X2001-60X2002-50X2003-50X2200-50X2202-50X2300-50X2303 -50X2400X2400-50X2500-50X2502-50X2503-50X2503-60X2703-60X465X475X485X495X575X585X595X700X720X724X728X729X740X744X748X749X950RXC3356XC3366XC3374XC4074XF2200-50XF2200-60XF2300-50XF2500-60XF2600-60 EFIXF2600EFI-60XF2700-50XFG2700-50XFG2700-60XG2503-50XG2703-60XG2703-72XK2503-50XK2503-60XL 27hpXRT1550XRT1552XT2252XT2800EFI-60XT2800EFI-72XT3000-60XT3000-72XT3200-60XT3200-72XT3300-60XT3300-72XTX145XTX165XTX185XTX200XTX215XTX485XUV 550 S4XUV 550XUV 560 S4XUV 560XUV 560EXUV 590i S4XUV 590iXUV 590M S4XUV 590MXUV 625iXUV 825EXUV 825i S4XUV 825iXUV 825M S4XUV 825MXUV 835EXUV 835MXUV 855D S4XUV 855DXUV 855EXUV 855M S4XUV 855MXUV 865EXUV 865MXUVXW2000-60XW2002-60XW2200-60XW2202-60XW2300-60XW2400-60XW2500-60XW2502-60XW2600-60 EFIXWF2300-60XWF2400 -60XWF2700-60XWF3000-60XWK2501-60XWK2503-60XXG2703-72XXG5400-72XXWD5000-72YGF03A40TVYJYM1100YM2200YM250YT12GYT12HYT13GYT13HYT14HYT1540YT1542YT15GYT15HYT16HYT1742YT1742HYT1842HYT2048YT2048HYT2548Z 23/52″Z 23/60″Z 24/60″Z 25/52″Z 25/60″Z 25/72″Z 27/52″ Z 27/60″ Z 27/72″ Z 27/752″ Серия Z со стандартным седлом Серия 23/52″ Z со стойкой rd Seat Серия Z 25/52″ со стандартным сиденьем Серия Z 25/60″ со стандартным сиденьем Серия Z 25/72″ с сиденьем на подвеске Серия Z 23/52″ с сиденьем на подвеске Серия 23/60″ Z с сиденьем на подвеске 25/52 «Серия Z с сиденьем на подвеске 25/60″Серия Z с сиденьем на подвеске 25/72″Z2820AZ4 Kawasaki SD STA 23/48″Z4 Kawasaki SD STA 25/54″Z4 Kawasaki SD STA 27/60″Z44Z465Z48Z52Z54Z60Z66Z72Z820AZ840AZосьZ-2SMZ-Cat Cat SMZC-36AZ-Cat SZC36A-16HNZ-Cat SZC36A-17 KAlZ-Cat SZC36A-17KAIZ-Cat SZC36A-19KAIZ-Cat SZC36A-19KAlZ-Cat SZC42A-19 KAlZ-Cat SZC42A-19KAIZD221ZD321ZD321NZD323ZD326ZD326HLZD326PZD326RPZD326SZD327ZD331LPZD331PZD331RPZeeter 30Zeeter 36Zeeter 42Zeeter HL30Zeeter HL36Zeeter HL42ZeeterZeon 42″Z-Force 44″Z-Force 44Z-Force 48Z-Force 50Z-Force 54Z-Force 548Z-Force 60 KHZ -Force 60 KWZ-Force S48Z-Force S60ZG227ZG327ZG327PZG327PAZG327RPZG327RPAZG332LPZG332PZoom 1540Zoom 1634Zoom 1640Zoom 1740Zoom 1744Zoom 1840Zoom 1842Zoom 1944Zoom 2044Zoom 2048Zoom 2348Zoom 2350Zoom 2352Zoom 2552Zoom XL 1844Zoom XL 1845Zoom XL 2042Zoom XL 2044Zoom XL 2148Zoom XL 2348Zoom XL 2548Zoom XL 42Zoom XL 48Zoom XL 54ZP300PZP330LPZP330PZP3310LPZR44ZR52ZSR54ZSR60ZT (Years 2007-2010) Модели ZT (2010 г. )44ZT2040ZT2044ZT2044XLZT2044XLPZT2048ZT2148ZT2148XLZT2250ZT2252ZT2344ZT2348 XLPZT2348ZT2348XLZT2348XLPZT234XLPZT2350ZT2352ZT2444 HDZT2448ZT2450ZT2548ZT2552 HDZT2552ZT2560 HDZT2648 HDZT2660ZT2760 HDZT3000 24hpZT3000ZT34ZT42ZT48 HDZT50ZT52 HDZT60 HDZT60ZT60IZT72ZT72IZTR 302ZTR 304ZTR 308ZTR 311ZTR 312ZTR 424ZTR 427ZTR 428ZTR 429ZTR 4421ZTR 4422ZTR 4423ZTR 4425ZTR 4426ZTR 4515BZTR 4515KZTR 4516KZTR 4518BZTR 4518KZTR 5004ZTR 5005ZTR 501ZTR 5017ZTR 502ZTR 5020ZTR 5022ZTR 5023ZTR 5024ZTR 503ZTR 542ZTR 5421ZTR 5425ZTR 5501ZTR 5502ZTR 560ZTR 5601ZTR 6022ZTR 6023ZTR 6025ZTR 6601ZTR 7025ZTR 7523ZTR 7525ZTR 8025ZTR 8026DZTR ClassicZTR1ZTR2ZTR2301ZTR3ZTR3014ZTR302ZTR304ZTR308ZTR311ZTR312ZTR3301ZTR3302ZTR3303ZTR3304ZTR3361ZTR3362ZTR3363ZTR3530ZTR3536ZTR361ZTR421ZTR422ZTR423ZTR424ZTR425ZTR426ZTX 1634ZTX1634ZTX230ZTX260ZTX280ZTXL 1634ZTXL 2042ZTXL 2548ZTXL 2554ZTXL 42ZTXL 48ZTXL 54ZTXL1634ZX 525ZX525ZXT54ZXT60ZZT2044XLP

Обновление…

Tractorseats.com

Ступени и поручни

В целях безопасности держитесь за них, очищая ветровое стекло или кабину трактора Case®, Case IH®, International Harvester® или John Deere®. Наши подножки и поручни повышают безопасность оператора, облегчая вход в трактор, выход из него и обход вокруг него. Доступны некоторые универсальные варианты шагов.

Простое в установке решение для дополнительной безопасности.

Не можете найти нужные ступеньки и поручни? Воспользуйтесь нашей строкой поиска по марке, машине, модели выше, чтобы узнать, есть ли у нас точное соответствие шагам безопасности для вашего оборудования.

Корпус ступенчатой ​​серии 90 (4-ступенчатая установка)

Чемодан серии 90-94-96 Поручень

Ступенька серии 94-96 (исключая трубчатую ступеньку)

Case IH серии 71-89 Magnum Big M Series Step

Оконная ступенька и поручень Case IH серии 71-89 Magnum Big M

Поручень Case IH серии MX Magnum, левый

Ступени и поручни Magnum Window серии Case IH MX (только 2001–2004 гг.)

Оконная ступенька и поручень Case IH MX Magnum Series (только 2006–2010 гг. )

Ступенька и поручни для окон Magnum Tier 4 Case IH (2013 Tier 4 и старше)

International Harvester 06-66 (без кабины)/серия 500-600/2+2 Четвертая ступень

International Harvester 06-66 Hiniker или с кабиной/серия 86 Четвертая ступень

International Harvester 06-66 серии Hiniker Step

International Harvester серии 06-66 Step (без кабины)

International Harvester серии 06-66 Step (с кабиной)

Поручни для комбайнов International серии 06-66/500-600

Ступени серии International Harvester 2+2

Комплекты амортизаторов дверного цилиндра International Harvester 2+2/86-88

Поручни International Harvester серии 2+2/86-88

International Harvester серии 500-600 Step (открытая станция)

Ступени International Harvester серии 86

Страница не найдена |

Machine Control

Компания Georgiou выполнила реконструкцию пляжа Скарборо стоимостью 50 миллионов долларов, предоставив новую береговую полосу пляжа Скарборо и новые аттракционы для семей и гостей. В объем работ по перепланировке входили снос, обслуживание и устройство дренажа, устройство дорожного покрытия, мягкие и твердые работы по благоустройству, реконфигурация автостоянки, строительство нового […]

Подробнее

Бортовые системы взвешивания

Lenane Holdings — компания, занимающаяся землеройными и транспортными работами, базирующаяся в Джералдтоне, специализирующаяся на нефтегазовой и гражданской отраслях. Начиная с 1989 года команда Lenane Holding заработала репутацию надежного и эффективного поставщика услуг в области геологоразведки, строительства, добычи полезных ископаемых и сельского хозяйства по всей Западной Австралии. Директор Аллан Ленейн […]

Подробнее

Бортовые системы взвешивания

Red Dust Holdings получает первую в Западной Австралии интеллектуальную систему управления полезной нагрузкой Loadrite L3180! О Red Dust Holdings: Red Dust Holdings — компания, расположенная в Джералдтоне, предлагающая последние модели, хорошо обслуживаемые тяжелые машины и оборудование в аренду для гражданской строительной отрасли по всей Австралии. Они специализируются на аренде оборудования (влажного или сухого) […]

Подробнее

Управление машинами

Avon Valley Plant & Equipment — компания по аренде и подряду оборудования, работающая в районах Нортам и Уитбелт, специализирующаяся на земляных работах, строительных работах, Копание траншей и дренирование. Завод Avon Valley недавно приобрел CAT 259.D с новым коробчатым отвалом BB121 и обратились к SITECH WA с просьбой поставить и […]

Подробнее

Бортовые системы взвешивания

Qube — крупнейший в Австралии интегрированный поставщик импортных и экспортных логистических услуг с национальными операциями, которые обеспечивают широкий спектр услуг. Подразделение Ports & Bulk диверсифицировало операции от Порт-Хедленда на западе, где они складируют и отгружают железную руду для экспортных рынков, до Порта Кембла в […]

Подробнее

Управление машиной

Финтан Келлехер, владелец компании TrackLink WA, недавно решил оснастить свой компактный гусеничный погрузчик системой Trimble GCS900, чтобы предложить компактное решение для управления машиной на рынке землеройных работ Западной Австралии. Компания Fintan может предложить преимущества универсального тахеометра Trimble GCS900 (UTS) […]

Подробнее

Machine Control

Подрядчик по земляным работам в пустыне Run из Сервантеса, штат Вашингтон. Джейсон Кларк и его жена начали Desert Run еще в 2013 году, и в настоящее время у них есть Cat 279.Многоцелевой погрузчик D CAT, 3,5-тонный экскаватор и 6-колесный грузовик. Джейсон выполняет все земляные работы, от небольших домов до крупных коммерческих зданий. Раньше […]

Подробнее

Управление машинами

Water Corporation проводит техническое обслуживание, чтобы установить противопожарные барьеры вокруг своих активов, чтобы помочь защитить эти важные элементы инфраструктуры во время сезона лесных пожаров. SITECH WA работала с Water Corporation над инновационным решением для автоматической регистрации точного местоположения противопожарных заграждений вокруг объектов в столичном районе Перта […]

Подробнее

Управление машинами

В живописном юго-западном регионе Западной Австралии недалеко от Колли находится завод по переработке глинозема Worsley, которым управляет BHP Billiton. Глинозем Worsley является пятым по величине производителем глинозема в мире и имеет одну из самых длинных в мире конвейерных лент длиной 52 км. Более 25 лет B & J Catalano имеет контракт на строительство […]

Читать далее

Machine Control

На железорудном руднике FMG в Кристмас-Крик в Восточной Пилбаре UEA эксплуатирует карьерные комбайны Vermeer. с использованием навигации Trimble GPS для круглосуточного производства. Из-за геологии ресурса и того факта, что большая часть руды имеет горизонтальные слои, процесс добычи […]

Читать дальше

Шивон Боффи

Координатор по маркетингу

Подпишитесь на нашу рассылку новостей

Узнайте всю правду от SITECH WA!

Наша команда свяжется с вами!

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Имя *

Первый

Последний

Телефон

Веб-сайт

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Сообщение

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Компания

Сайт

Имя *

Электронная почта *

Модель машины

Активы №

Компонент

Сериал №

Описание

Наименование

.

Имя

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Имя *

Первый

Последний

Название компании *

Телефон *

Местоположение *

Марка и модель машины *

Серийный номер машины *

Является ли система Loadrite LFT? *

• Да
• Нет
• Не уверен

Является ли этот запрос срочным? *

Сообщение

День земляных работ Регистрация

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Имя *

Первый

Последний

Электронная почта *

Номер телефона *

Название компании и должность *

Электронная почта



Бульдозер Caterpillar, 288 объявлений о бульдозерах Caterpillar d’occasion en vente

288 анонсов событий Caterpillar

7

Бульдозер Caterpillar D6N XL на синельном фоне

93 000 €

2006 г.
6900 часов

ФРАНЦИЯ —
Эро —
Ле Крес

Бульдозер Caterpillar D7R на синельном поводе

170 000 €

2016 г.
9600 часов

ПЛАТИТ-БАС —
Вере

4

Бульдозер Caterpillar D7H D7H на синем фоне

59 297 €

2012

КИТАЙ —
Шанхай

2

Бульдозер Caterpillar D8H D8H по синельному случаю

Приз по запросу

300 CV
2010

КИТАЙ —
Шанхай

Бульдозер Caterpillar D7R Series 2 D7R по синельному случаю

Приз по запросу

2014
3200 часов

КИТАЙ —
Шанхай

Бульдозер Caterpillar D7R Series 2 на синем фоне

95 000 €

2004 г.
11141 часов
Гарантийное оборудование

ФРАНЦИЯ —
Восточные Пиренеи —
Святой Фелиу Д’Аваль

7

Бульдозер Caterpillar D6D D6D по синельному случаю

Приз по запросу

2007

КИТАЙ —
Шанхай

6

Бульдозер Caterpillar D7G D7G на синем фоне

37 623 €

200 CV
2012
4200 часов

КИТАЙ —
Шанхай

6

Бульдозер Caterpillar D7G D7G на синем фоне

23 515 €

200 CV
2008

КИТАЙ —
Шанхай

6

Бульдозер Caterpillar D8R D8R по синельному случаю

Приз по запросу

2014
1100 часов

КИТАЙ —
Шанхай

6

Бульдозер Caterpillar D6N D6N на синем фоне

36 805 €

2010
4700 часов

КИТАЙ —
Шанхай

Бульдозер Caterpillar D 3 G LGP на синем фоне

42 749 €

70 CV
2006 г.
8770 часов

ПОЛОНЬ —
Затор

16

Caterpillar D6T LGP НЕМЕЦКАЯ МАШИНА — СЕРТИФИКАТ CE/EPA бульдозер по случаю

87 800 €

221 CV
2012
13383 часов

ПЛАТИТ-БАС —
Вегель

16

Бульдозер Caterpillar D6T LGP RIPPER VALVE sur chenilles, событие

57 800 €

202 CV
2008 г.
15001 час

ПЛАТИТ-БАС —
Вегель

7

Бульдозер Caterpillar D8R D8R по синельному случаю

Приз по запросу

2014
4300 часов

КИТАЙ —
Шанхай

6

Бульдозер Caterpillar D8R D8R по синельному случаю

Приз по запросу

2014
3200 часов

КИТАЙ —
Шанхай

15

Caterpillar D6T D 6 T LGP (D6T LGP) бульдозер на синем фоне

57 900 €

2009
15000 часов

ПЛАТИТ-БАС —
Рурмонд

11

Бульдозер Caterpillar 834G по случаю

Приз по запросу

451 CV
2001

БЕЛЬГИЯ —
Маасмехелен

Бульдозер Caterpillar D6N LGP по синельному случаю

Приз по запросу

150 CV
2013
9222 часа

ФРАНЦИЯ —
Мёрт-и-Мозель:
Нэнси

10

Бульдозер Caterpillar D6N LGP D 6 N LGP по синельному случаю

Приз по запросу

2014
9248 часов

ОТРИШ —
Святой Флориан

24

Бульдозер Caterpillar D7E на синем фоне

130 000 €

2010 г.
