Почему текут жаротрубные котлы?

Опубликовано: 29 апреля 2022 г.

5361

                     Андрей Колосов, директор ООО «Инновации и Сервис»

В статье продолжаем рассказывать о причинах течи жаротрубных котлов. Приводим новые данные, полученные при промывке котлов за последние три года.


Жаротрубный котел потек. Что делать?


К сожалению, нас очень часто приглашают на химическую промывку жаротрубных котлов уже после того, как передней или задней трубной доске появились течи. Посмотрите на эти фотографии – рис. 1, 2.

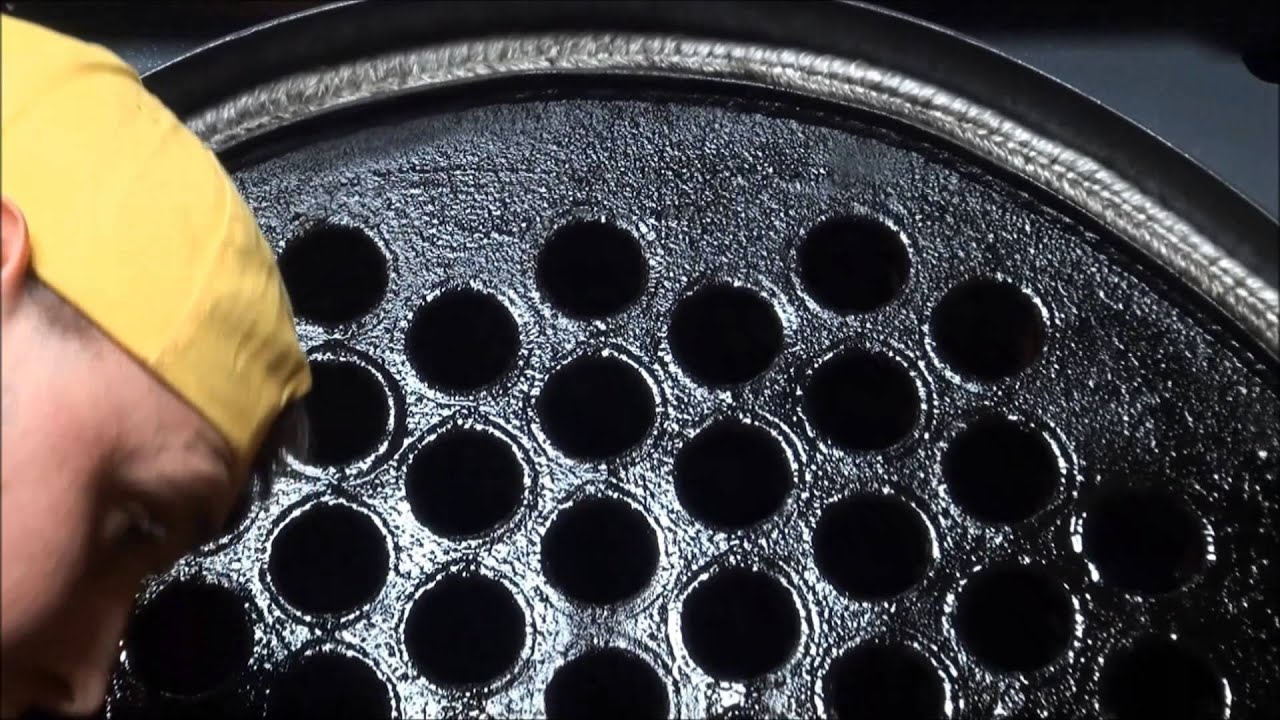

 Рис. 1, 2. Жаротрубные котлы, нуждающиеся в промывке



А теперь, давайте попробуем разобраться причинах этого явления. Почему прогорают и текут жаротрубные котлы?

Конструкция жаротрубного котла


Начнем с конструкции котла. Как вы знаете, жаротрубный котел представляет собой цилиндр, внутри которого находится жаровая труба. Между ними находится полость, заполненная водой, которая, собственно, и нагревается.

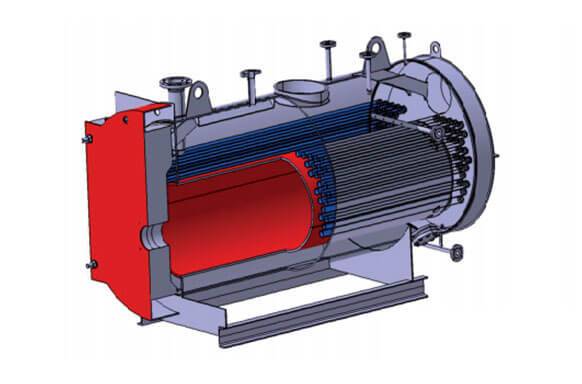

Рис. 3. Конструкция жаротрубного котла

Для улучшения теплоотдачи котел содержит еще и дымогарные трубы (1-го, 2-го хода, а иногда и с 3-м ходом), по которым также идут дымовые газы.

Обечайка котла, жаровая и дымогарные трубы ввариваются в трубные доски – переднюю и заднюю, создавая, таким образом, конструкцию котла, заполненную внутри водой.

Толщина трубной доски – 13-16 мм. Технологически, чтобы вставить в нее дымогарную трубу, в трубной доске делается отверстие, с диаметром чуть большим, чем внешний диаметр дымогарной трубы. Установленную дымогарную трубу приваривают к трубной доске с лицевой части.

Образование накипи в жаротрубном котле


Во время эксплуатации жаротрубного котла мельчайшие частицы накипи забиваются в зазор и снижают теплопередачу в местах сварки. Вообще, распределение накипи в жаротрубных котлах неравномерно. Вдоль дымогарных труб может быть сравнительно ровный слой накипи, резко увеличивающийся у самой трубной доски.

По этой причине сварочный шов перегревается и охрупчивается (рис. 4). Через некоторое время это приводит к течи    котла именно в местах сварки. Очень редко из-за термических напряжений  лопается трубная доска.

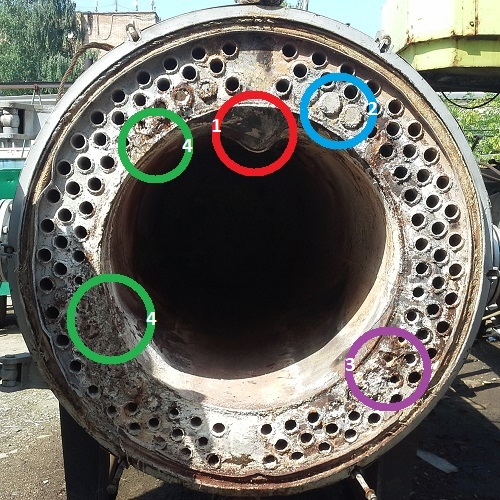

 Рис. 4. Перегревание и охрупчивание сварочного шва. Красной стрелкой обозначена трубная доска, синей стрелкой – дымогарная труба

Почему жаротрубные котлы не приспособлены к промывке?


А теперь рассмотрим схему химической промывки жаротрубного котла от накипи и увидим, почему котлы некоторых производителей не совсем приспособлены для этих целей.

Не будем называть конкретные марки котлов, просто разберем их на схеме. Вот жаротрубный котел в разрезе – см. рис. 5.

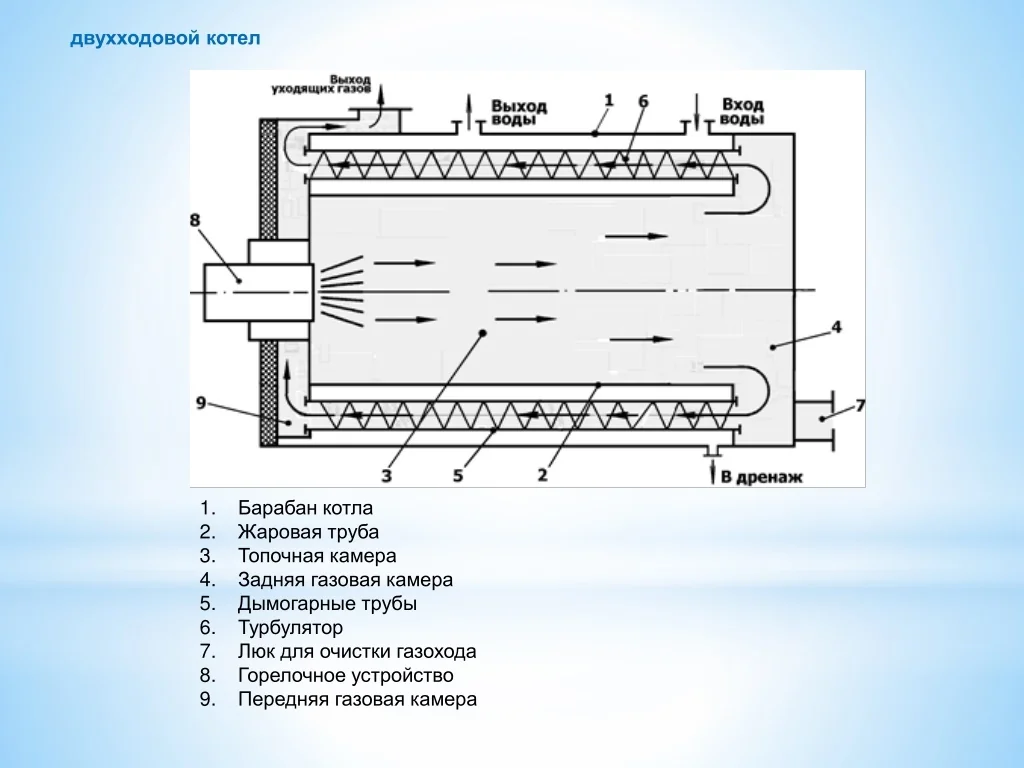

    Рис. 5. Схема жаротрубного котла

Котел имеет только один выход в нижней части. Как правило, с тыла котла, куда обычно подключается подача промывочного насоса. По крайней мере, так делаем мы, позже объясним почему.

В верхней части котла, обратный трубопровод или выход из котла, можно сделать либо на предохранительных клапанах, либо на фланцах, где установлены датчики уровня. Однако в редких марках котлов есть фланцы Dу 80 или Dу 100 в верхней передней части котла, над горелкой.

Чтобы химическая промывка проводилась эффективно, необходимо создать гидродинамический поток, омывающий переднюю и заднюю трубные доски котла.

Как уже говорилось выше, в редких марках котла можно создать такую, идеальную схему промывки, поскольку нет фланца в передней верхней части котла. Вы спросите: а зачем это нужно? Ведь котел и так заполнен промывочным раствором и накипь должна растворяться везде?

Однако это не так. Исследования, проведенные на нашем стенде, а также наш опыт промывки показали, что для эффективного растворения накипи у трубной доски и внутри полости должен быть гидродинамический поток с определенной скоростью и давлением.

В неподвижной среде, без циркуляции, промывочный раствор срабатывается у стенок котла и не перемешивается. В результате реакция прекращается и накипь не растворяется. Именно поэтому не допускается промывка жаротрубных котлов методом травления, без циркуляции.

Как правильно промывать жаротрубные котлы?


Возвращаясь к теме статьи отметим, что неправильный процесс химической промывки жаротрубного котла приводит к тому, что накипь остается на трубных досках, вызывает перегрев мест сварки и котлы начинают течь. Чтобы избежать этого, необходимо тщательно соблюдать правила промывки жаротрубного котла и тогда проблемы можно избежать. Этих правил немного, перечислим их:

1. Промывку проводить «снизу-вверх» по диагонали. Даже если нет фланца Dу 80 или Dу 100 в верхней части котла, у горелки можно сделать несколько выходов из котла: с предохранительного клапана, с уровнемера, других выходов меньшего диаметра.

2. Параметры насоса: напор – не менее 50 метров, подача – 6-8 водяных объемов котла. То есть для промывки котла с водонаполнением 20 м3  требуется насос с подачей 120-160 м3/ч.

3. Для паровых котлов увеличивать время промывки до двух-трех суток, так как накипь в паровом котле более прочная и адгезированная к поверхности металла.

4. Химическую промывку производить специализированным реагентом, разработанным именно для промывки промышленных котлов от накипи.

5. Реагент должен иметь в своем составе ингибиторы, обеспечивающие реальную скорость коррозии не более 0,2 г·м2/ч, при температуре 50-60°С.

6. После химической промывки обязательно делать фото- и видеосъемку трубных досок котла на предмет отсутствия накипи.

Данные рекомендации помогут правильно промыть жаротрубный котел от накипи и эксплуатировать его длительное время без ремонта.

ООО «Инновации и Сервис»

144000, Московская область,

г. Электросталь, ул. Николаева, 9, пом. 17

Тел.: +7 (916) 868-61-88, +7 (903) 726-96-98

е-mail: innova@inev. ru




Поделиться:

вернуться назад

Серии балансировочных клапанов Giacomini

Электроэнергия из низкотемпературного бросового тепла с применением ОЦР

Новое поколение картриджей «Акватек» с инновационной технологией фильтрации GRADIENT+

ВОДОПОДГОТОВКА

ДЫМОГАРНЫЙ — это что такое ДЫМОГАРНЫЙ

Значение слова «ДЫМОГАРНЫЙ» найдено в 33 источниках

найдено в «Толковом словаре Ожегова»

ДЫМОГАРНЫЙ, -ая, oое: дымогарная труба (спец.) — труба в паровом котле,по к-рой проходят из топки газы, нагревающие воду.

найдено в «Полном фонетическом разборе слов»

1) Орфографическая запись слова: дымогарный
2) Ударение в слове: дымог`арный
3) Деление слова на слоги (перенос слова): дымогарный
4) Фонетическая транскрипция слова дымогарный : [дмаг`арн]
5) Характеристика всех звуков:
д [д] — согласный, твердый, звонкий, парный
ы ы — гласный, безударный
м [м] — согласный, твердый, звонкий, непарный, сонорный
о [а] — гласный, безударный
г [г] — согласный, твердый, звонкий, парный
а [`а] — гласный, ударный
р [р] — согласный, твердый, звонкий, непарный, сонорный
н [н] — согласный, твердый, звонкий, непарный, сонорный
ы ы — гласный, безударный
й й — согласный, твердый, звонкий, непарный, сонорный

10 букв, 6 звук

найдено в «Электронном словаре анаграмм русского языка»

Рамный Рам Район Раймонд Радон Орн Орда Орган Орг Онагр Омар Оман Одр Ода Оградный Ный Норма Норд Нора Номад Ном Ной Нога Нарый Нары Народ Нард Найм Най Надым Надой Нагой Мрад Морда Морган Морг Мор Мойра Модный Мода Могар Мга Марго Мао Манор Манго Манг Ман Майор Майн Маго Маг Йордан Йод Йог Дыра Дымогарный Дымный Дымно Дым Дый Дрын Дром Дрога Драный Дорн Дора Донг Дон Домра Домна Дома Дом Дойра Дойна Догма Дог Дно Дйан Даром Дар Дан Даймон Дайм Громадный Гром Гродный Гранд Гран Грай Градом Град Горный Горн Гордый Гор Гонд Гон Гомыр Гомый Годный Год Ранг Гном Гной Гдр Ранд Гдо Гарный Рано Рао Рог Род Роды Рой Ром Гам Арно Аон Анод Агро Агор Агный Рында Адрон Амон Рым Рон Ромны Арго Аргон Роман Арон Гад Гай Гамон

найдено в «Формах слова»

дымога́рный,
дымога́рная,
дымога́рное,
дымога́рные,
дымога́рного,
дымога́рной,
дымога́рного,
дымога́рных,
дымога́рному,
дымога́рной,
дымога́рному,
дымога́рным,
дымога́рный,
дымога́рную,
дымога́рное,
дымога́рные,
дымога́рного,
дымога́рную,
дымога́рное,
дымога́рных,
дымога́рным,
дымога́рной,
дымога́рною,
дымога́рным,
дымога́рными,
дымога́рном,
дымога́рной,
дымога́рном,
дымога́рных,
дымога́рен,
дымога́рна,
дымога́рно,
дымога́рны,
дымога́рнее,
подымога́рнее,
дымога́рней,
подымога́рней
(Источник: «Полная акцентуированная парадигма по А. А. Зализняку»)
.

найдено в «Морфемном разборе слова по составу»

корень — ДЫМ; соединительная гласная — О; корень — ГАР; суффикс — Н; окончание — ЫЙ;
Основа слова: ДЫМОГАРН
Вычисленный способ образования слова: Суффиксальныйи сложение основ

∩ — ДЫМ; соединительная гласная — О; ∩ — ГАР; ∧ — Н; ⏰ — ЫЙ;

Слово Дымогарный содержит следующие морфемы или части:

  • ¬ приставка (0): —
  • ∩ корень слова (2): ДЫМ; ГАР;
  • ∧ суффикс (1): Н;
  • ⏰ окончание (1): ЫЙ;

найдено в «Полной акцентуированной парадигме по Зализняку»

дымога’рный, дымога’рная, дымога’рное, дымога’рные, дымога’рного, дымога’рной, дымога’рного, дымога’рных, дымога’рному, дымога’рной, дымога’рному, дымога’рным, дымога’рный, дымога’рную, дымога’рное, дымога’рные, дымога’рного, дымога’рную, дымога’рное, дымога’рных, дымога’рным, дымога’рной, дымога’рною, дымога’рным, дымога’рными, дымога’рном, дымога’рной, дымога’рном, дымога’рных, дымога’рен, дымога’рна, дымога’рно, дымога’рны, дымога’рнее, подымога’рнее, дымога’рней, подымога’рней

найдено в «Малом академическом словаре»

-ая, -ое.

◊

дымогарный котел

тех.

паровой котел, нагреваемый проходящими внутри дымогарными трубами.

дымогарные трубы

тех.

трубы, расположенные внутри парового котла, по которым проходят топочные газы, согревающие котел.

найдено в «Большом русско-французском словаре»

тех.

дымогарный котёл — chaudière f ignitubulaire {ign-}

дымогарная труба — tube m de flamme, tube à fumée

найдено в «Ударении и правописании»

Ударение в слове: дымог`арный
Ударение падает на букву: а
Безударные гласные в слове: дымог`арный

найдено в «Толковом словаре русского языка»

ДЫМОГАРНЫЙ дымогарная, дымогарное. Только в выражении: дымогарные трубки (тех.) — расположенные внутри парового котла трубки, по к-рым проходит пламя из топки.

найдено в «Толковом словаре русского языка»

дымогарный, дымог′арный, -ая, -ое: дымогарная труба (спец.) труба в паровом котле, по к-рой проходят из топки газы, нагревающие воду.

найдено в «Морфологическом разборе прилагательных»

Начальная форма — Дымогарный, винительный падеж, единственное число, качественное прилагательное, мужской род, неодушевленное

найдено в «Толковом словаре русского языка»

ДЫМОГАРНЫЙ, -ая, -ое: дымогарная труба (спец.) — труба в паровом котле, по к-рой проходят из топки газы, нагревающие воду.

найдено в «Русско-киргизском словаре»

дымогарный, ­ая, -ое
от өткүч;
дымогарная труба от өткүч труба (буу казанынын ичиндеги жалын өткүч түтүк).

найдено в «Русско-китайском словаре»

〔形〕: дымогарный котёл〈技〉烟管锅炉; 火管锅炉. дымогарные трубы〈技〉烟道管; 火管.

АБВГДЕЁЖЗИЙКЛМНОПРСТУФХЦЧШЩЪЫЬЭЮЯ
ABCDEFGHIJKLMNOPQRSTUVWXYZ

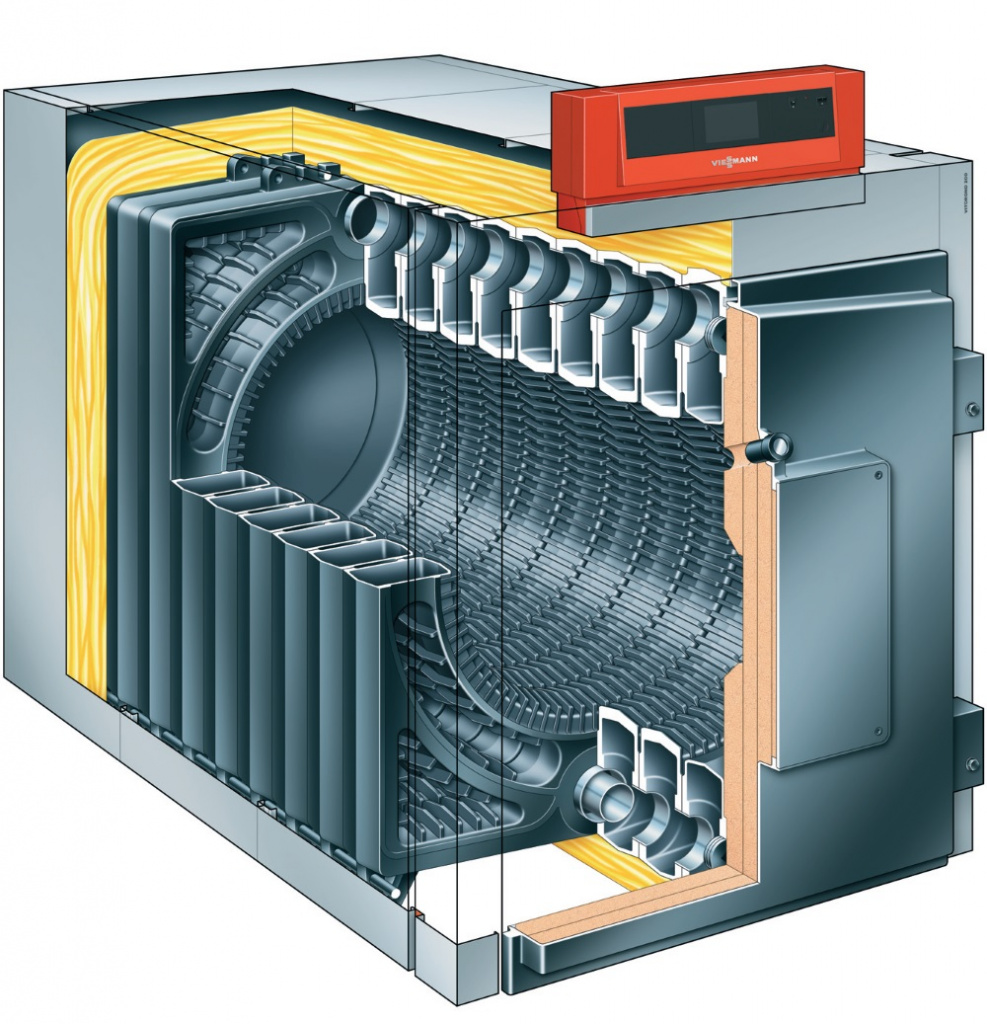

Что такое жаротрубный котел и как он работает?

Промышленный котел, используемый на вашем объекте, выполняет различные функции. Он может обеспечивать горячую воду или пар для рабочих станций, процессов, ОВКВ, систем отопления и других применений. Без котла у вас не будет горячей воды или пара, необходимых по требованию. К сожалению, сейчас у вас проблемы с горячей водой. Обслуживание и ремонт котла стали постоянным явлением, так как оборудование находится на последнем издыхании. Это только вопрос времени, когда котел полностью остановится, что может привести к ненужным аварийным простоям вашей коммерческой деятельности. В связи с растущими затратами на ремонт и увеличением вероятности того, что котел в конечном итоге полностью остановится, вы сейчас находитесь на рынке покупки или аренды нового.

Power Mechanical Inc. предлагает новые и подержанные котлы на продажу или в аренду по всему миру. Мы предлагаем широкий спектр типов котлов, включая прицепные, мобильные котельные и многие другие. Когда постоянные затраты на ремонт вашего старого котла превышают затраты на покупку или аренду нового, мы предоставим вам модели котлов, соответствующие вашим задачам и бюджету. Глядя на различные типы доступных котлов, вы можете заметить, что некоторые из них являются жаротрубными котлами. Читайте о том, что такое жаротрубный котел и как он работает в коммерческих условиях. Затем свяжитесь с Power Mechanical, чтобы узнать, как наши котлы для аренды и продажи принесут пользу вашей работе.

Каковы преимущества жаротрубного котла ?

Базовая конструкция котла для производства горячей воды и пара состоит из герметичной камеры бака, которая нагнетает в камеру холодную воду и высокотемпературную воду или пар для желаемого применения. Рядом с камерой будет находиться нагревательный механизм, который также имеет трубопровод, направляющий источник тепла в камеру. Используя теплопроводность и теплопередачу, тепло проходит через стенки трубопровода и повышает температуру близлежащей воды до желаемой контролируемой точки для эффективности котла.

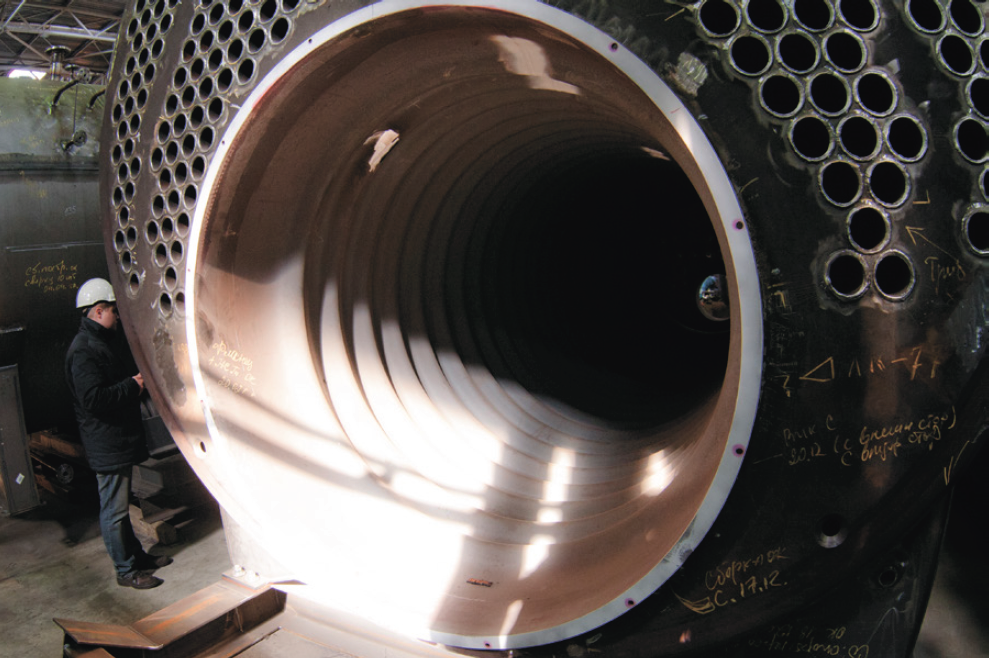

Котел может работать на природном газе, пропане, электричестве, дровах или жидком топливе. Для жаротрубного котла основным источником тепла является огонь, вырабатываемый топкой. Бак котла заполнен водой только наполовину, оставляя около 1/5 зазора вверху. В водной части бака находится большой цилиндр. Внутри большого цилиндра находится главный центральный цилиндр, называемый трубкой Моррисона, и меньшие полые цилиндры вокруг него. Большой огненный шлейф направляется вниз по трубе Моррисона, создавая тепло и газы. Эти газы спускаются по всей длине котла, так как вся поверхность перегревается. Тепло передается через металл в воду, окружающую цилиндры, пока не превратится в пар.

Образующиеся газы проходят к концу котла и затем попадают в меньшие полые цилиндрические трубы. Теперь газы возвращаются вверх по камере резервуара, поскольку они продолжают нагревать воду на этой вторичной фазе прохождения. В некоторых конструкциях жаротрубных котлов газы и тепло могут проходить в третий раз обратно в котел. Как только тепло полностью передается воде за счет теплопроводности, дымовые газы покидают камеру через выхлопную трубу.

Основным преимуществом жаротрубных котлов является то, что они более экономичны, чем котлы других типов . Они имеют меньшую компактную конструкцию, но вмещают больший объем воды по сравнению с аналогичными котлами с теплообменником. Многочисленные трубы и большой центральный дымоход обеспечивают больше поверхностей нагрева для пламени и газов для осуществления процесса теплопередачи. Пожарные котлы бывают различных конфигураций, включая горизонтальные возвратные трубчатые (HRT), вертикальные котлы, шотландские морские котлы и топки.

Одноходовой HRT имеет горизонтальный котел, установленный над топкой. Котел имеет трубные доски, соединенные на каждом конце трубами. Вырабатываемое тепло и газы поступают в трубы и выходят через дымоход или дымовую трубу на другом конце. Они считаются одноходовыми котлами.

Вертикальные котлы также являются одноходовыми системами, конструкция которых аналогична котлам HRT. Вертикальный резервуар имеет печь внизу и трубы, идущие от нижней трубной доски к верхней трубной доске. Морские котлы Scotch имеют саму топку в виде большой трубы внутри котла. Эти котлы могут пропускать тепло и газы два, три или четыре раза через камеру котла с использованием отражателей или труб.

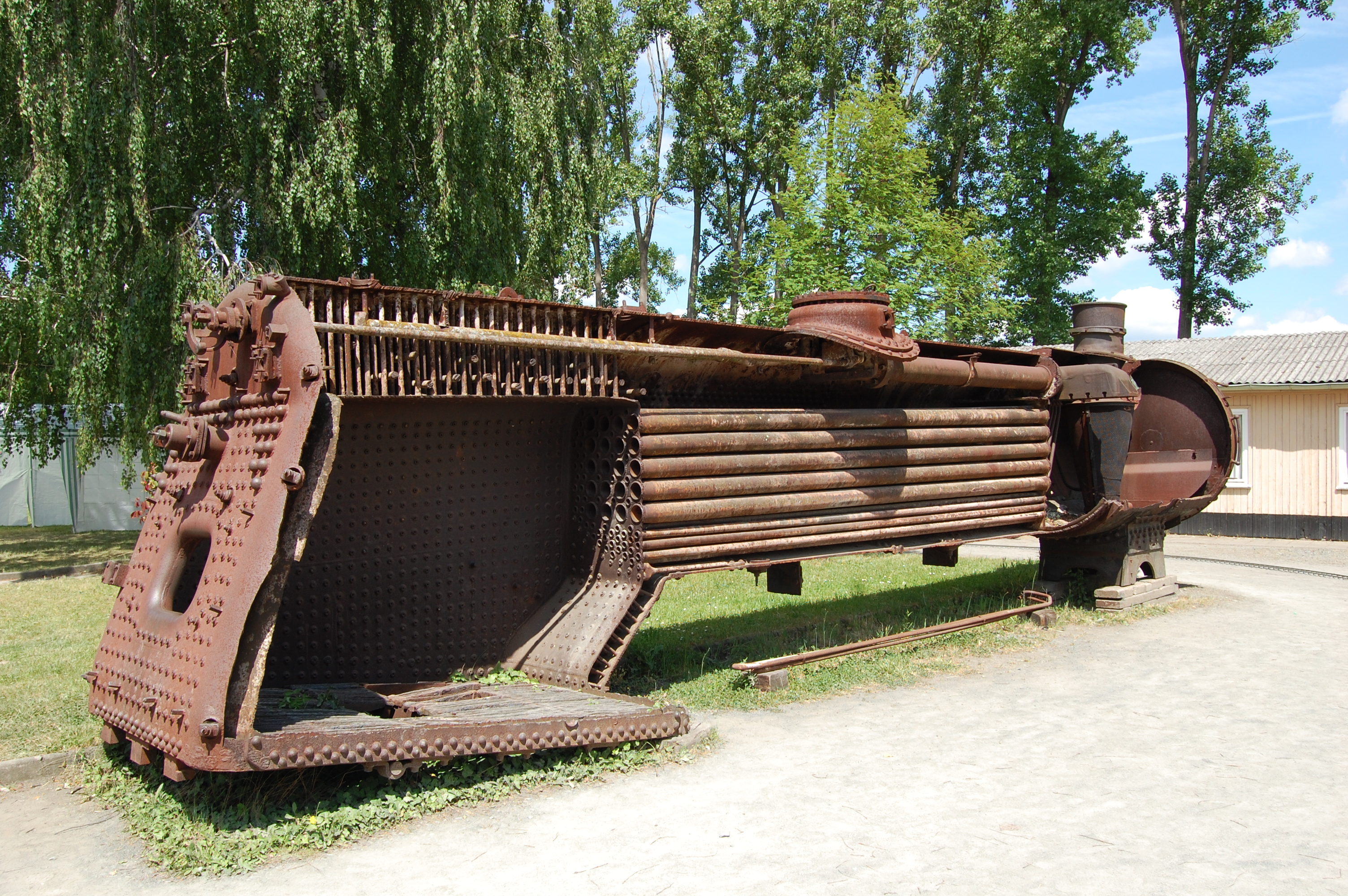

Топливные котлы

имеют топку частично внутри баковой камеры. Печь имеет водяное охлаждение по большой площади поверхности. Эти котлы могут быть одноходовыми, двухходовыми, трехходовыми или четырехходовыми. Топливные котлы можно разделить на паровозные котлы и жаротрубные топочные котлы.

Различия между водотрубным котлом и жаротрубным котлом и как они работают

Водотрубные котлы и жаротрубные котлы имеют некоторые ключевые отличия. Жаротрубный котел имеет одну трубу (для одноходовых котлов) или несколько труб (для двухходовых, трехходовых или четырехходовых конструкций) для перемещения нагретого газа из одного конца камеры в другой. Герметичная камера с водой пропускает тепло через металлические стороны стенок труб, используя теплопроводность, поскольку нагретая вода создает пар. Жаротрубный котел имеет воду вокруг нагреваемых цилиндров и газов.

Конструкция водотрубного котла работает противоположным образом, когда нагретые газы внутри камеры окружают воду. Топка вырабатывает горячий газ, который подается в основную прямоугольную трубу камеры котла, проходящую по всей его длине. Горячие газы окружают воду и создают эффект перегрева в паровом котле для внешнего нагрева воды. Водяные трубы полностью герметичны, так как трубы могут выдерживать более высокое давление воды. Системы водогрейных котлов безопаснее, чем жаротрубные котлы, и могут помочь снизить количество топлива, используемого для создания генерируемого тепла на желаемом уровне. Однако они менее экономичны, чем высокоэффективные жаротрубные котлы.

Чего ожидать от пожарного котла?

Жаротрубный котел считается сосудом высокого давления. Для этого требуются средства безопасности, которые могут предотвратить механические поломки, чтобы предотвратить чрезмерное давление пара, которое может привести к деформации труб или взрыву резервуара. Давление в пожарном котле никогда не должно превышать 350 фунтов на квадратный дюйм (манометрическое давление в фунтах на квадратный дюйм). Вам понадобятся предохранительные клапаны вдоль камеры, которые будут выпускать скопившийся пар при достижении опасного уровня, поскольку вы хотите поддерживать его при низком давлении.

Также должны быть плавкие заглушки для контроля уровня воды. Если уровень воды в котле слишком низкий, плавкий предохранитель плавится из топки и вызывает выход пара. Шум пара предупреждает оператора котла о низком уровне воды.

Еще одна функция безопасности включает распорки или стяжки, которые соединяют кожух с топкой, чтобы предотвратить их деформацию. В стойках также могут быть продольные отверстия, которые подтекают при коррозии, сообщая оператору о возможных проблемах с безопасностью.

Какова стоимость Жаротрубного котла ?

Стоимость жаротрубного котла зависит от разных факторов. Вы должны основывать затраты на размере котла и типе конструкции промышленного котла, например, является ли он одноходовым или многоходовым котлом. Это также зависит от того, планируете ли вы приобрести котел заранее, что будет иметь большую начальную стоимость, или вы планируете арендовать его. Аренда пожарного котла может снизить первоначальную стоимость за счет распределения платежей. Всегда рекомендуется получить онлайн-предложение на нашем веб-сайте, чтобы иметь более точную оценку стоимости котла, а также затрат на установку.

Должны ли вы получить Аренда котла или купить бойлер?

Вы можете найти разные преимущества и недостатки как при аренде, так и при покупке котла. Это всегда будет зависеть от вашей конкретной ситуации и потребностей приложения.

Аренда котла позволяет лучше распределять платежи в течение длительного или краткосрочного периода. Эта ситуация идеальна, когда вам нужен временный котел, пока ваш существующий котел находится в ремонте, или вы планируете в ближайшем будущем перейти на более крупный котел. Вы также можете попробовать различные котлы, чтобы увидеть, как они работают в приложении, пока не найдете тот, который лучше всего соответствует вашим потребностям. Контракты на аренду также обычно предлагают сервисную бригаду для обслуживания и ремонта арендованного котла.

Однако имейте в виду, что аренда котла не сокращает общее время простоя. Вам придется дождаться прибытия и установки проката, затем удалить прокат после ремонта старого котла или покупки нового. Кроме того, арендные котлы могут поставляться в различных условиях, поскольку вы не можете знать, сохранил ли предыдущий клиент аренду.

Покупка котла дает вам больший контроль над маркой, моделью, дизайном и размером котла, который вы можете получить, вместо того, чтобы выбирать какой-либо доступный в аренду котел. Вы имеете дело только с одним временем простоя, чтобы удалить старый котел и установить новый, а не с несколькими простоями, необходимыми для арендованного котла. Когда дело доходит до технического обслуживания, вы можете установить график, основанный на ваших операциях и частоте использования котла, вместо того, чтобы полагаться на условия технического обслуживания в договоре аренды.

Однако первоначальные затраты на покупку котла всегда будут выше, чем на его аренду. Кроме того, если вы выберете неправильный котел для приложения, вы потратите в два раза больше средств на его замену, чтобы получить новый.

Вам нужен новый котел? Арендуйте или купите один с нами!

Здесь, в Power Mechanical, мы предлагаем котлы в аренду и на покупку. Мы предлагаем новые и бывшие в употреблении котлы для различных компаний на восточном побережье. Наша компания также предоставляет услуги по установке, ремонту и проверке безопасности вашего котла. Если вы заинтересованы в приобретении нового или подержанного котла, позвоните по телефону 1-866-455-0460. Вы также можете заполнить нашу контактную онлайн-форму. Член команды Power Mechanical свяжется с вами сегодня.

Жаротрубные котлы – Продавцы Производство

Перейти к содержимому

Жаротрубные котлыadmin2022-06-27T12:20:57-04:00

Продавцы Жаротрубные котлы изначально разрабатывались для решения проблем, присущих традиционной конструкции морских котлов скотча. Все жаротрубные котлы распределяют энергию через набор труб с водяным затвором для обеспечения теплопередачи. Котел Селлерса является инновационным в том, как он распределяет эту энергию в точке сгорания, а не в оборотной камере. Равномерное применение энергии сгорания исключает термический удар и позволяет сбросить любое возможное накопление энергии в сосуде через задний разгрузочный люк, который является уникальным в отрасли.

В традиционном котле Scotch Marine, напротив, 100% энергии сгорания поступает в топку. Из-за своих конструктивных недостатков котел Scotch Marine по-прежнему представляет опасность теплового удара, что приводит к множеству сопутствующих проблем, которые в конечном итоге потребуют значительного обслуживания и потери рабочего времени.

Дизайн жаротрубного котла Seller

Типы жаротрубных котлов

Sellers предлагает несколько типов жаротрубных котлов, потому что мы понимаем, что разные клиенты имеют разные потребности. Но, несмотря на различия, каждый из наших котлов имеет такое же первоклассное качество, которого ожидают клиенты Sellers. Ознакомьтесь с нашим разнообразием вариантов, включая однопроходные, двухпроходные и трехпроходные конструкции.

Одноходовые жаротрубные котлы

Двухходовые жаротрубные котлы

Жаротрубные котлы Ygnis

Продавцы Жаротрубные котлы er Преимущества
