Гидрораспределители двухлинейные типа МСЗ

Общие сведения об изделии

Гидрораспределители двухлинейные типа МС3 (сливные золотники) предназначены для пропускания или перекрытия потока рабочей жидкости в гидравлических системах станков, прессов и других стационарных машин с давлением до 32 МПа.

     Гидрораспределители изготавливаются с электрогидравлическим, пневмогидравлическим, и гидравлическим видами управления.

     В качестве рабочей жидкости следует применять минеральные масла с классом чистоты не грубее 13 по ГОСТ 17216-71 вязкостью от 10 до 400 сСт при температуре от 0 до +70°С, номинальная тонкость фильтрации не более 25 мкм.

     Рекомендуемые рабочие жидкости: масло гидравлическое ВНИИ НП-403 ГОСТ 16728-78, масло турбинное Тп-22, Тп-30 ГОСТ 9972-74.

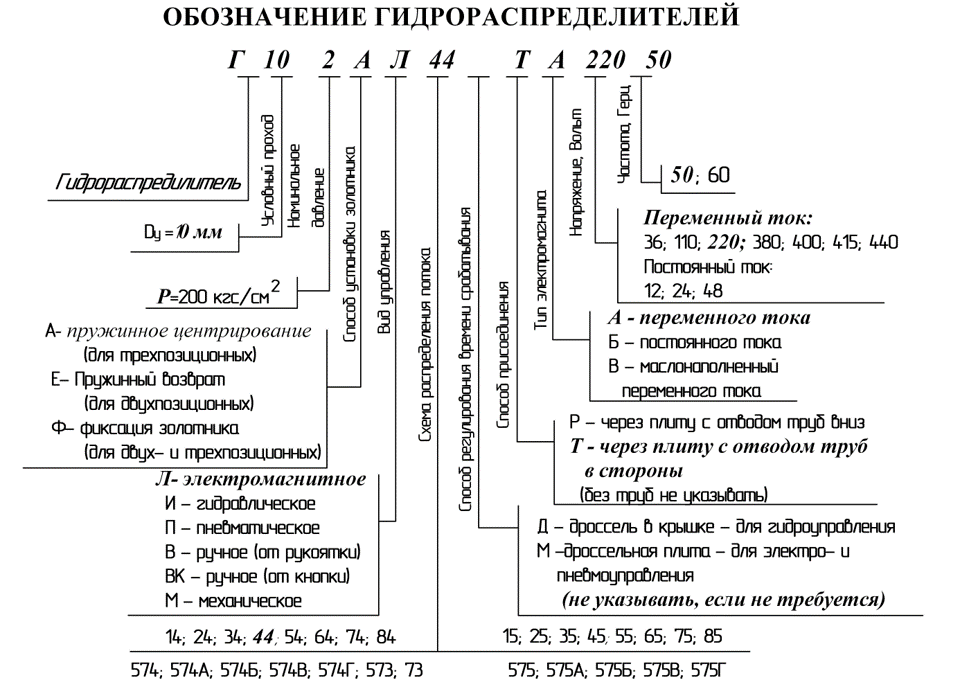

     Обозначение гидрораспределителей типа МС3-12, МС3-20, МС3-32, приведено на рис. 1.

ПРИМЕЧАНИЯ к обозначению (см. рис. 1).

1. Для гидрораспределителей применяются вспомогательные распределители:

— ВЕ6.574А.31|…- для электрического управления;

— ВП6.574А.31|… — для пневмогидравлического управления.

2. Пример обозначения при заказе гидрораспределителя двухлинейного типа МС3 с условным проходом ДУ=20 мм, номинальным давлением Рн=32 МПа, электрогидравлическим управлением с давлением управления от основного потока, 542 схемой разделения потока, с дроссельной плитой, для регулирования времени срабатывания основного золотника в одну сторону, с электромагнитом переменного тока, напряжением 220В, частотой 50 Гц, с клапаном соотношения давлений, исполнения для условий умеренного климата, 4 категории размещения:

МС3-20|320Е Х 542-ИIВ220-50Д УХ Л4

Рис. 1 Обозначение гидрораспределителей типа МС3

Основные технические данные и характеристика

     Основные технические данные гидрораспределителей при работе на минеральном масле вязкостью 30…35 сСт приведены в табл. 1.

     Общие виды, габаритные и присоединительные размеры гидрораспределителей приведены на рис. 3…18.

     Характеристика применяемых электромагнитов приведены в табл. 2.

Таблица 1

ПРИМЕЧАНИЯ:

     1. Продолжительность включения указана для гидрораспределителей, работающих при давлении 32 МПа, при работе до 20 МПа продолжительность включения не ограничена.

2. величина утечки указана для гидрораспределителей, работающих при давлении 32 МПа, при работе до 20 МПа величина утечки снизиться в 1,5 раза, при давлении до 10 МПа в 3 раза.

3. отклонения точек реальных кривых от приведенных допускается в пределах ± 10 проц.

Таблица 2

Рис. 3 Гидрораспределитель типа МС3-12/320Е… с электрогидравлическим управлением

Рис. 4 Гидрораспределитель типа МС3-12/320Е…М2 с электрогидравлическим управлением

Рис. 5 Гидрораспределитель типа МС3-12/3203… с пневмогидравлическим управлением

Рис. 6 Гидрораспределитель типа МС3-12/3203…М2 с пневмогидравлическим управлением

Рис. 7. Гидрораспределитель типа МС3- */ 320 Е… с электрогидравличексим управлением

Рис. 8 Гидрораспределитель типа МС3*/320Е…М2 с электрогидравлическим управлением

Рис. 9 Гидрораспределитель типа МС3-*/320 3… с пневмогидравлическим управлением

Рис. 10 Гидрораспределитель типа МС3 -* /320 3…М2 с пневмогидравлическим управлением

Рис. 11. Гидрораспределитель типа МС3-*/320Н… с гидравлическим управлением

Рис. 12 Гидрораспределитель типа МС3 — */320И…М2 с гидравлическим управлением

Рис. 13 Присоединительные размеры гидрораспределителей двухлинейных типа МС3

Таблица 3

Таблица 4

Рис. 14. Присоединительная плита

Рис. 15 Плита нижняя

Рис. 16 Плита верхняя

Рис. 17 Плита нижняя для гидрораспределителей

Рис. 18 Плита верхняя для гидрораспределителей МС3-*/320И**М2

Устройство и работа гидрораспределителя и его составных частей

         Конструкция распределительного устройства гидрораспределителей всех исполнений принципиально одинаковая (см. рис. 19). Отличаются лишь органы (вид) управления. Базовой деталью гидрораспределителя является корпус 1, в котором выполнены основные каналы:

Р – отв. Для входа основного потока в гидроаппарат;

А – отв. Для присоединения гидроаппарата к потребителю;

Х – отв. Для входа потока управления;

У – отв. Для выхода потока управления.

         К торцам корпуса крепятся крышки. В центральном отв. Корпуса расположен золотник 2, приводимый в действие давлением потока управления. Перемещение золотника в исходное положение осуществляется пружиной 3.

         Вход потока управления может быть независимым от основного потока или объединен с ним.

         В исполнении гидрораспределителей с электрогидравлическим и пневматическим управлением золотник 2 приводится в действие через вспомогательный распределитель 4.

         В качестве вспомогательного распределителя  используется гидрораспределитель типа ВЕ6. 574А. 31|…

         Электромагнит вспомогательного распределителя может иметь кнопку, которая позволяет перемещать основной золотник при отключенном электромагните, но при условии подачи потока управления под соответствующим давлением.

         Вывод проводов вспомогательного распределителя можно осуществить в четырех направлениях относительно первоначального положения угольника. Для этого необходимо снять угольник с колодкой, сориентировать колодку по штырям и развернуть угольник в нужное положение.

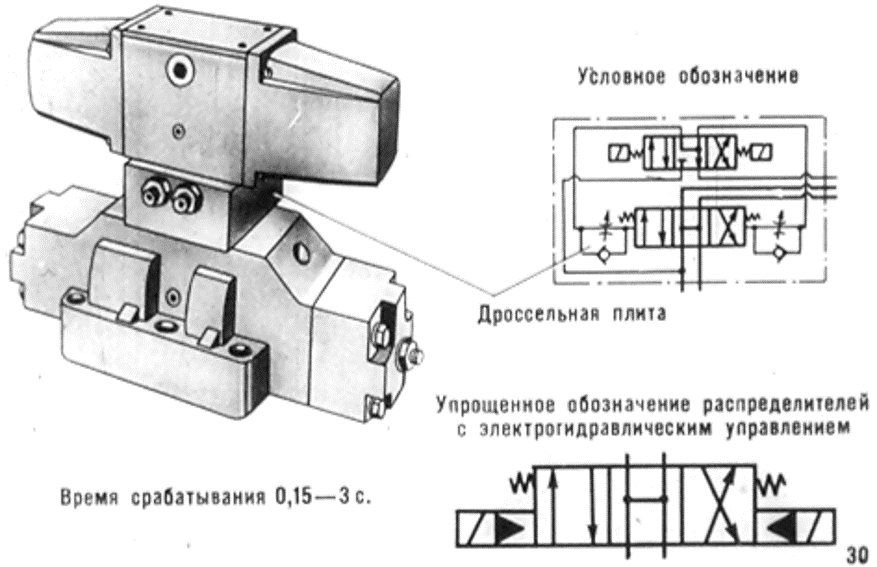

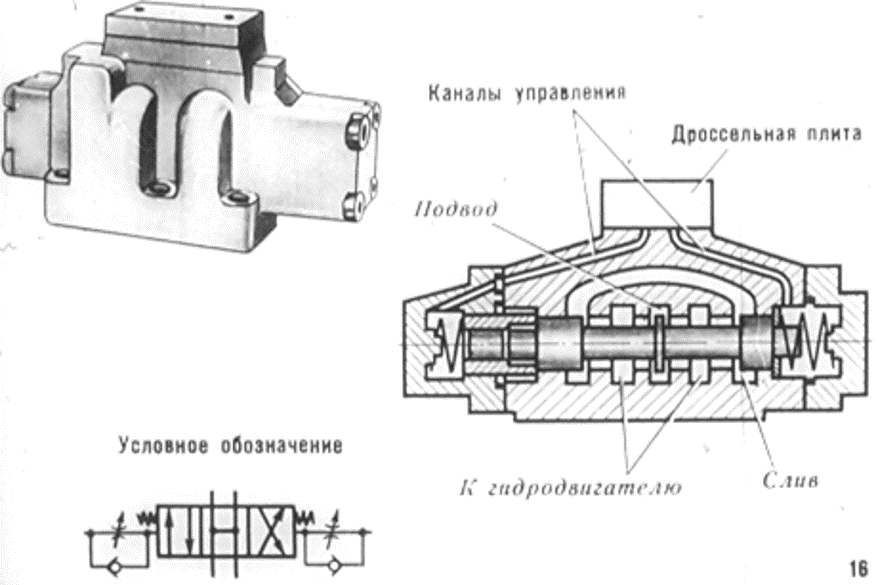

         Для регулирования времени срабатывания служит дроссельная плита 5 (см. рис. 20). Настройка производится регулировочным винтом 6, при повороте которого по часовой стрелке время срабатывания увеличивается, а при повороте против часовой стрелке – уменьшается. Регулирование может производиться на подводе или отводе масла. Для перестройки регулирования с подвода на отвод необходимо дроссельную плиту снять, повернуть вокруг продольной оси на 180° и вновь установить на место.

         При управлении от основного потока и при давлении в главном золотнике более 25 МПа необходимо применять клапан соотношения давлений 7 (см. рис. 23), уменьшающий давление управления с соотношением 1:0,66.

         Для удобства монтажа гидрораспределители могут быть укомплектованы присоединительными плитами (см. рис. 14). При воздействии управляющего усилия на золотник происходит перемещение его из исходной позиции в крайнюю, при этом каналы Р и А соединяются между собой или перекрываются друг от друга, в соответствии с исполнением золотника (см. рис. 1). После снятия управляющего усилия золотника возвращаются в исходное положение под действием пружины 3.

Рис. 19 Устройство гидрораспределителя типа МС3

Рис. 20 Плита дроссельная типа Д2 ФС6

Рис. 23 Габаритные и присоединительные размеры клапана соотношения давлений

Другие товары из этой категории:

Гидрораспределители типов Р502, Р503, Р802, Р803

Гидрораспределители типов Р202, Рн202, Р323, Рн323

Гидрораспределители типа 2Р203 В10 и 2Р323 В10

Гидрораспределители с электрогидравлическим управлением типа ПГ73-2

Гидравлический распределитель РХ 20…

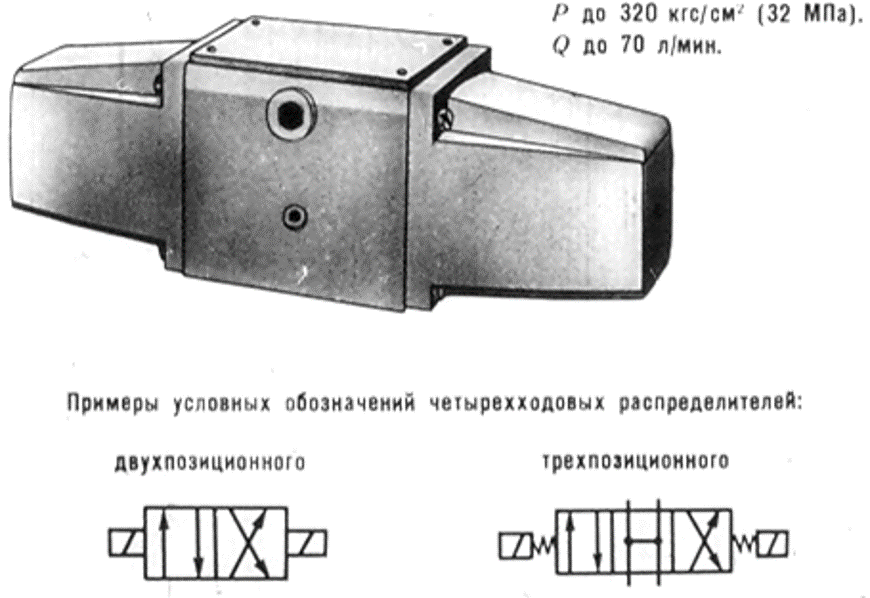

Гидравлический распределитель

   Гидравлическим распределителем называется гидроаппарат, предназначенный для управления пуском, остановкой и направлением потока жидкости в двух или более гидролиниях в зависимости от наличия внешнего управляющего воздействия. Управление потоком жидкости осуществляется с целью обеспечения включения, реверса и остановки гидродвигателей. Основными конструктивными элементами гидрораспределителей являются корпус и запорно-регулирующий элемент.

   Гидрораспределители подразделяются по следующим признакам:

• ·        по конструкции запорно-регулирующего элемента – золотниковые, крановые, клапанные;
• ·        по числу внешних гидролиний, поток в которых управляется распределителем, – двух, трех-, четырехлинейные и т. д.;
• ·        по числу фиксированных или характерных позиций запорно-регулирующего элемента – двух-, трехпозиционные и т. п.;

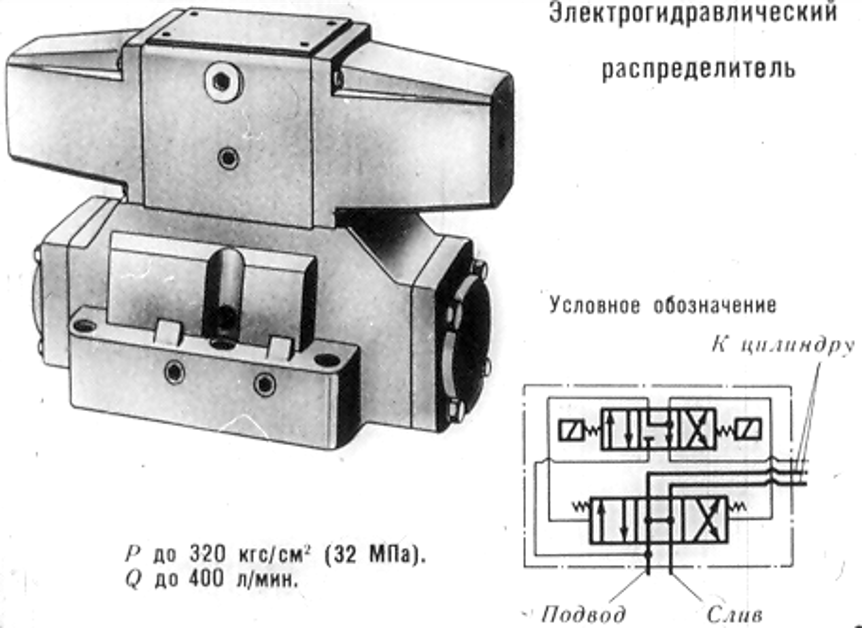

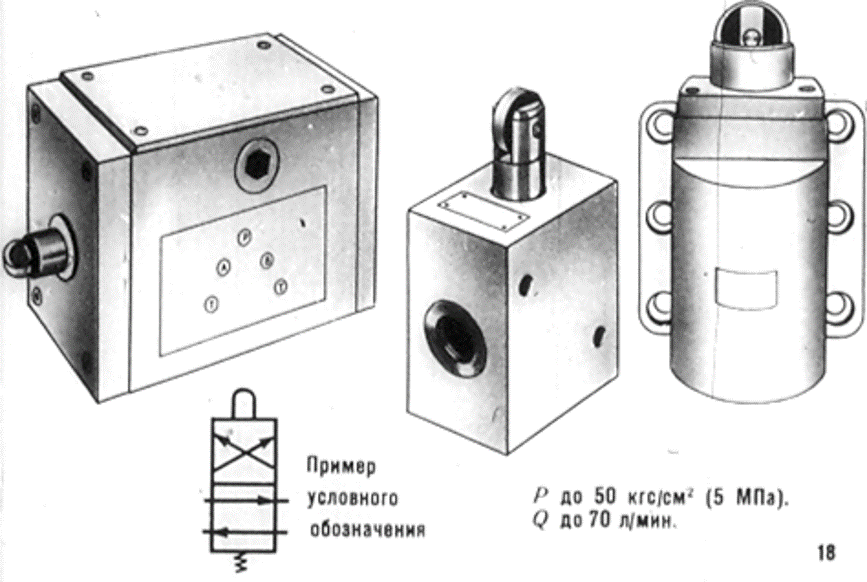

• ·        по виду управления – распределители с ручным, механическим, электрическим, гидравлическим, пневматическим и комбинированным электрогидравлическим, пневмогидравлическим и управлением;
• ·        по способу открытия рабочего проходного сечения – направляющие и дросселирующие.

   а – двухлинейный двухпозиционный; б – трехлинейный двухпозиционный; в – четырехлинейный двухпозиционный; г – четырехлинейный трехпозиционный; д – четырехлинейный четырехпозиционный; е – дросселирующий четырехлинейный трехпозиционный

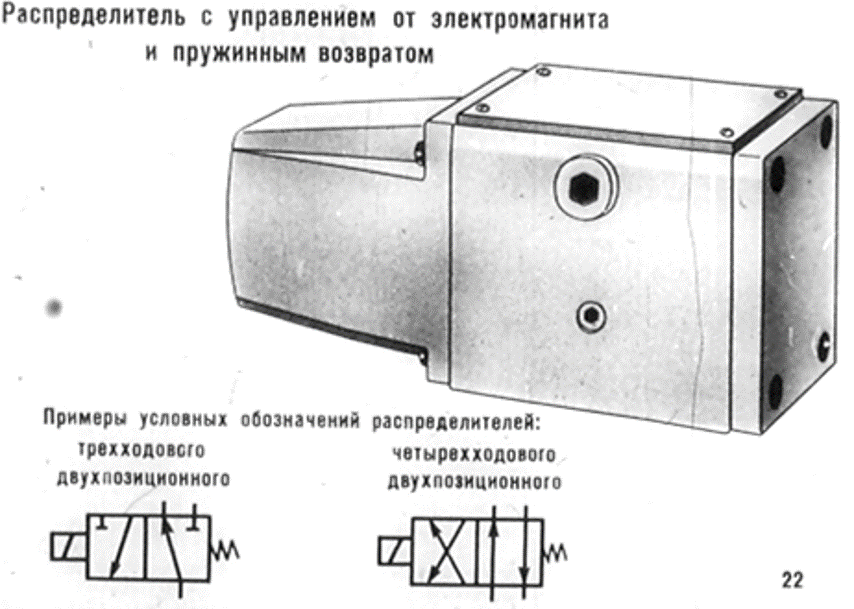

   Рисунок 1. 1 Условное обозначение  распределителей на схемах

Трехлинейные двухпозиционные гидрораспределители (см. рис. 1.1, б) предназначены для управления гидроцилиндрами од­ностороннего действия.

   Четырехлинейные гидрораспределители (см. рис. 1.1, в – д), соединенные с четырьмя внешними гидролиниями (напорной, сливной и двумя исполнительными) используются для управления потоком жидкости в двух полостях, например, у гидроцилиндра двустороннего действия.

   У двухпозиционных распределителей (в) только две фиксирован­ные позиции, у трехпозиционных (г) – три (одна исходная – нейтральная и две рабочие), у четырехпозиционных (см. рис. 1.1, д) – четыре (например, исходная, две рабочие и плавающая). При плавающей позиции обе полости гидродвигателя соединены между собой и со сливной гидролинией.

   Направляющие распределители предназначены для изменения направления, пуска и остановки потока рабочей жидкости в зависимости от наличия внешнего дискретного управляющего воздействия. Запорно-регулирующий элемент в направляющем распределителе всегда занимает крайние рабочие позиции, а параметры потока жидкости не изменяются.

   Дросселирующие распределители не только изменяют направление потока рабочей жидкости, но и регулируют расход и давление жидкости в соответствии с изменением внешнего управляющего воздействия. Запорно-регулирующий элемент дросселирующего распределителя может занимать бесконечное множество промежуточных рабочих положений, образуя дросселирующие щели. Характер внешнего управляющего воздействия – непрерывный. Условное графическое обозначение дросселирующего распределителя приведено на рис. 1.1, е.

   Широко применяются в гидроприводах гидрораспределители золотникового типа. Они обладают следующими достоинствами:

• ·        простотой осуществления многопозиционности, т.е. способностью обеспечить все необходимые действия выходного звена гидвигателя одним золотником;
• ·        легкостью управления, что важно в системах с ручным управлением;
• ·        высокой герметичностью;
• ·        компактностью и сравнительной простотой конструкции;
• ·        разгруженностью золотника от статических сил, создаваемых давлением рабочей жидкости.

Недостатки золотниковых распределителей:

• ·        высокие требования к чистоте рабочей жидкости;
• ·        сложность изготовления и ремонта;
• ·        возможность заклинивания;
• ·        возможность облитерации (заращивания) щелей золотников,
• ·        необходимость квалифицированного обслуживания.

   На рис. 1.2 показана конструктивная схема распределителя золотникового типа. В корпус 1 распределителя вставлен цилиндрический золотник 2. Золотник имеет три цилиндрических пояска с острыми кромками, а в корпусе выполнены пять цилиндрических расточек. При положении золотника в исходной позиции (а) напорная, сливная и исполнительные гидролинии перекрыты. При перемещении золотника из исходной позиции вправо (б) напорная гидролиния соединяется с поршневой полостью А гидроцилиндра и его поршень перемещается вправо. При этом рабочая жидкость из штоковой полости Б вытесняется в сливную гидролинию. При перемещении золотника из исходной позиции влево рабочая жидкость из напорной гидролинии поступает в полость Б, а из полости А вытесняется в сливную гидролинию. Условное обозначение распределителя (см. рис. 1.2) представлено на рис. 1.1, г.

   Рисунок 1.2. Схема золотникового распределения

Перемещение золотника в корпусе возможно лишь при наличии радиального зазора 4… 10 мкм.

   По перекрытию рабочих окон золотником (рис. 1.3) различают гидрораспределители с нулевым (ширина цилиндрического пояска золотника l равна ширине цилиндрической расточки корпуса распределителя t), положительным (l>t) и отрицательным (l>t) перекрытиями.

   а – наружного; б – положительного; в – отрицательного

      Рисунок 1.3. Схема перекрытия рабочих окон в золотниковых распределениях

   Для управления гидродвигателями распределители могут иметь различные схемы соединения каналов: параллельную, последовательную и индивидуальную.

   На гусеничных и колесных тракторах применяют однотипные трехзолотниковые четырехпозиционные гидрораспределители (рис. 1.4).

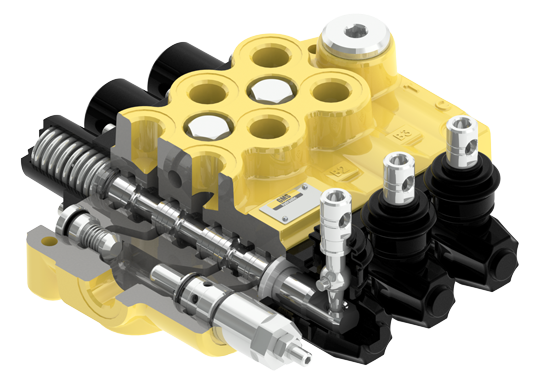

   Гидрораспределитель состоит из корпуса 6, верхней и нижней крышек, трех золотников 8, перепускного 10 и предохранительного 12 гидроклапанов. В корпусе гидрораспределителя предусмотрены главный подводящий канал 11 (рис. 1.4), соединяемый с напорной гидролинией от насоса, отводные каналы 5 и 7, выходящие попарно от каждого из золотников и предназначенные для соединения с полостями гидроцилиндров, а также сливной канал 2, находящийся напротив гидроклапана 10 и предназначенный для слива рабочей жидкости через сливную гидролинию в гидробак. Каждый золотник 8 может управлять одним гидроцилиндром или их парой, занимая одно из четырех положений: среднее положение — «нейтральное», вверх -«подъем», вниз – «опускание», крайнее  нижнее – «плавающее».

   В нейтральном положении (как показано на рисунке) золотники 8 перекрывают рабочие каналы 5 и 7 гидроцилиндров. Рабочая жидкость от насоса поступает в канал 11, создает в нем давление, большее чем в каналах А и Б, и соединенном с каналом 11 пространстве под поршнем перепускного гидроклапана 10. Каналы А и Б связаны вертикальным сверлением (на рисунке не показано) со сливной полостью 2. Благода­ря перепаду давления гидроклапан 10, преодолевая сопротивление пружины, опускается, сообщая полость канала 11 со сливной полостью 2, перепуская тем самым рабочую жидкость на слив в гидробак. Гидроцилиндры при нейтральном положении золотников заперты и неподвижны. Гидрораспределители, у которых напорная гидролиния является тупиковой при нейтральном положении золотников, называ­ют гидрораспределителями с «закрытым центром». Например, при положении на «подъем» золотник 8 своими поясками открывает доступ жидкости из канала 11 в канал 7, а канал 5 сообщается с по­лостью 2. Одновременно нижние пояски золотника 8 перекрывают канал А и разобщают его с каналом Б, связанным со сливной полостью 2. При этом жидкость, поступающая под давлением в канал 11, через сверление В в поршне гидроклапана 10 поступает также в пространст­во под гидроклапаном 10 и канал А. В результате давление в полостях над поршнем гидроклапана 10 и под ним выравнивается и гидроклапан под действием усилия пружины прижимается к седлу и разобщает канал 11 с полостью 2. При «плавающем» положении рабочая жидкость перепускается гидроклапаном 10 на слив, а каналы 5 и 7 поясками золотника сообщены с полостью 2.

   В случае повышения давления жидкости в нагнетательной полоста 11 выше заданного одновременно возрастает давление в пространстве под поршнем гидроклапана 10 и канале Г, который сообщается с гидроклапаном 12. При этом клапан 12 открывается и перепускает рабочую жидкость в полость 2. Регулируют гидроклапан 12 на давле­ние до 16 МПа, сжимая пружину 14 с помощью винта 13.

   В положениях «подъем», «опускание» и «плавающее» золотники фиксируются шариками I фиксатора. При повышении давления в системе до близкого к заданному предохранительным клапаном, что возможно при перегрузке рабочего оборудования или упоре поршня в конце хода гидроцилиндра, предусмотрен автоматический возврат золотника и связанной с ним рукоятки в нейтральное положение.

   1 – шарик, 2 – полость, 3, 9 – крышки, 4, 14 – пружины, 5, 7, 11 – каналы, 6 – корпус, 8 – золотник, 10, 12 – гидроклапаны, 13 – винт

   Рис 1. 4 Гидрораспределитель

Гидравлический клапан 2 секции Линия HM 90 л/мин 24 галлона в минуту 12V золотник цилиндра двойного действия + Дистанционное включение/выключение радио

Домашний

Гидравлический клапан 2 секции Линия HM 90 л/мин 24 галлона в минуту 12V золотник цилиндра двойного действия + Дистанционное включение/выключение радио

Состояние:

Новый продукт

Гидравлический клапан 2 секции Линия HM 90 л/мин 24 гал/мин 12 В двойного действия для золотника цилиндра

+ Дистанционное радио Juuko 400 кнопок = 2 секции двойного действия 12 — 24 В

Подробнее

24
Элемент
Предметы

Клапан обладает превосходными рабочими характеристиками при номинальном расходе 90 л/мин и рабочем давлении до 315 бар. Также оснащен регулируемым главным предохранительным клапаном. Доступны в параллельной (в стандартной) и последовательной цепях. Обратный клапан удержания нагрузки. Широкий выбор катушек. Сменные шпули диаметром 16 мм. Вариант с переносом и закрытым центром.

Рабочие условия:
Рекомендуемый диапазон вязкости масла: от 10 сСт до 75 сСт
Рекомендуемый диапазон температур жидкости: от -20 до +80
Диапазон температур окружающей среды: от -40 до +60
Максимальный уровень загрязнения: Класс 10 (NAS 1638 ) 19/16 (ISO 4406)

Технические характеристики:
Номинальный расход: 90 л/мин (24 галлона США в минуту)
Максимальное рабочее давление: 315 бар (4600 фунтов на кв. дюйм)
Максимальное обратное давление: 30 бар (430 фунтов на кв. дюйм)
Внутреннее Утечка: 4 см3-9см3 (0,24-0,54 дюйм3/м)

Стандартная и дополнительная резьба:

BSP

P-P1-T1   = G 1/2″

        A/B = G 1/2″

T2 = G 3/4 «

T = G 3/4″

Juuko HSK Промышленная радиостанция управления с удаленным Сопротивление антенны 50 Ом
Типичное время отклика на команду и команды Stop 50 мс ~ 100 мс
Блок питания LR6(AA)1,5 В x2
Средняя потребляемая мощность 8 мА при 3 В пост. тока
Температура эксплуатации и хранения (-20°C)~(+55°C)/(-40°C)~(+65°C)
Радиочастотная мощность <10 дБм
Степень защиты IP65
Размеры 193x57x51 мм
Вес 226 г
Материал корпуса PA (30% GF)
2 КНОПКИ

Независимые светодиоды, показывающие состояние батареи.
Импульсная система питания.
Активация передатчика защищена электронным ключом-кодом и опцией автоматического отключения, которую можно запрограммировать.
Система автоматически переключается на другую частоту при наличии радиопомех.
Система управления питанием Eco. Экономьте на батареях.
Может принимать и отображать через светодиоды 1 и светодиоды 2 сигналы, поступающие от системы управления машиной (релейная обратная связь).
Кнопка EMO грибного типа.
Процедура беспроводного сопряжения с помощью кнопок на клавиатуре.

Знакомство с направляющими регулирующими клапанами

Справка

В этом уроке мы обсудим назначение гидрораспределителя, рассмотрим конструкцию обычного гидрораспределителя, а также сформулируем и будем следовать логичному и эффективному плану поиска и устранения неисправностей для решения проблемы с гидрораспределителем.

Поздравляем! Вы являетесь счастливым обладателем небольшой мастерской по изготовлению мебели на заказ.

Вы только что распаковали и установили новый сверкающий пресс! Целью пресса является равномерное прижатие шпона к фанерному листу до тех пор, пока клей, соединяющий заготовки, не затвердеет.

Но…

Новый пресс хорош только до тех пор, пока вы не попытаетесь использовать его в производстве. Цилиндр за прессом выдвигается и втягивается правильно, но когда вы отпускаете рукоятку клапана, цилиндр не поддерживает давление на заготовки, и шпон начинает отделяться от фанеры.

Это совершенно новая система! В чем может быть причина проблемы? И как вы его найдете и почините максимально эффективно?

Цилиндр

Насос

Танк

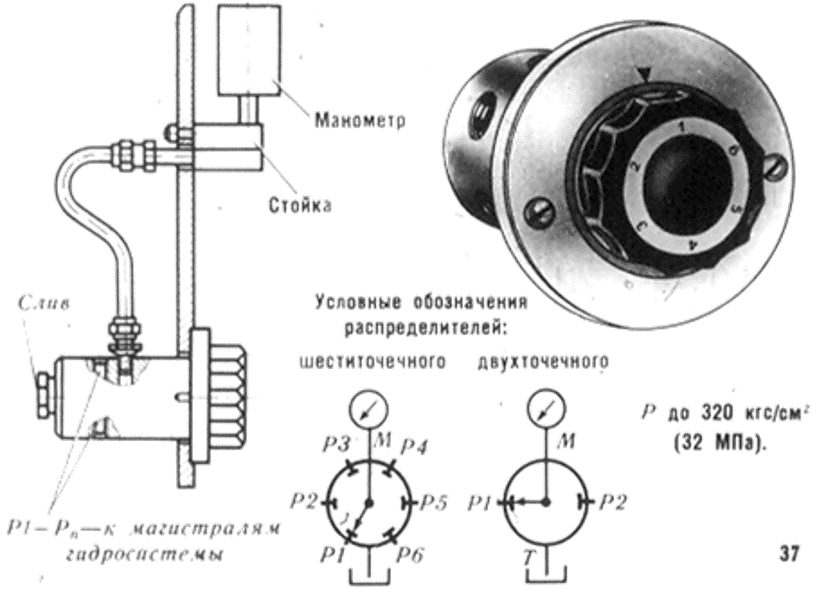

Датчик давления

Рельефный клапан

Проверка клапан
(скрытый)

Направление
Контроль
Клапан

LET начинает быстро запустить основные компоненты в пресс -цепи.

В этом прессе используется простой шестеренчатый насос для подачи жидкости к тандемному центральному гидрораспределителю или DCV. Когда клапан находится в нейтральном положении, поток насоса возвращается в бак. При нажатии на рычаг вы выдвигаете или втягиваете цилиндр пресса. Предохранительный клапан и манометр подключены к линии от насоса.

Направленные регулирующие клапаны (DCV) обычно описываются их портами, положениями, центрами и операторами. Например, если бы вы описали DCV в цепи пресса, вы бы сказали, что это 4 порта, 3 положения, тандемный центр, управляемый ручкой, пружинный клапан.

Вот тот же клапан, показанный схематически.

P

T

A

B

Можно много говорить, но это единственный способ точно описать клапан. Даже если у вас под рукой есть номер детали, лучше знать полное описание, потому что производители могут (и делают!) менять номера деталей без предупреждения.

Порты

Насос

Линия A

Линия B

Резервуар

Пример четырехходового клапана. Четыре порта всегда будут включать насос («P») и резервуар («T»). По соглашению две другие строки будут помечены как «A» и «B».

Порты относятся к количеству линий, входящих и исходящих из клапана. Контур прессования DCV имеет четыре порта для подключения клапана к насосу, обеим сторонам цилиндра и баку. Хотя четыре порта очень распространены, также легко найти примеры клапанов с 2 портами, 3 портами и 6 портами. Реже, но, конечно, не невозможно найти 5- и 7-ходовые клапаны. Нет никаких реальных ограничений, кроме практичности, на количество портов, которые может иметь клапан.

Также известен как

Некоторые люди могут называть порты «путями». Например, вы можете услышать, как кто-то говорит, что у них есть 4-ходовой 3-позиционный клапан. Этот термин более старый, но все еще правильный.

Позиции

Большинство гидрораспределителей имеют золотниковую конструкцию. Шпуля имеет посадочные площадки и поднутрения, заключенные в корпус с прецизионной обработкой. При смещении золотника площадки и поднутрения открывают и закрывают пути потока.

Площадки

Подрезы

Straight ThroughTandem CenterCrossover

Примерный клапан имеет 3 положения: центральное, прямое (P к A) и перекрестное (P к B). Схема четко представляет каждую позицию.

На графическом разрезе показано, как посадочные площадки и выточки на шпуле образуют каждую позицию.

T

B

P

A

T

B

P

A

T

B

P

A

ИТ — четыре позиции. Как и в случае с портами, возможно большее количество позиций, но это встречается относительно редко.

Клапаны также могут иметь бесконечные положения, что означает, что золотник клапана делает больше, чем просто останавливается в одном из определенных положений. Его также можно отправить в любую точку между одной из полных позиций, чтобы добиться управления потоком.

4-позиционный клапан

2-позиционный клапан

Бесступенчатый клапан

Центры

Четыре общих центра клапанов для четырехходовых клапанов:

Открыт

Закрыт

dem

0002 Поплавок

T

B

P

A

Клапан с открытым центром соединяет все четыре порта, когда клапан отцентрирован.

T

B

P

A

A клапан с закрытым центром блокирует все четыре порта.

T

B

P

A

A Тандемный центр блокирует два порта и соединяет два порта. Обычно он используется для блокировки портов A и B и подключения насоса к резервуару. Этот центр очень распространен в приложениях, таких как простой контур прессования, чтобы позволить потоку насоса идти прямо в резервуар, а не нагнетать его через предохранительный клапан.

T

B

P

A

A поплавковый центр блокирует один порт и соединяет остальные три. Обычно он используется для блокировки насоса и подключения A и B к баку.

Операторы

Оператор — это категория, описывающая механизм , приводящий в действие клапан для изменения его положения . Есть много операторов; клапан в контуре пресса использует ручку (или рычаг), но вы также можете увидеть соленоид или гидравлический пилот, чтобы назвать несколько.

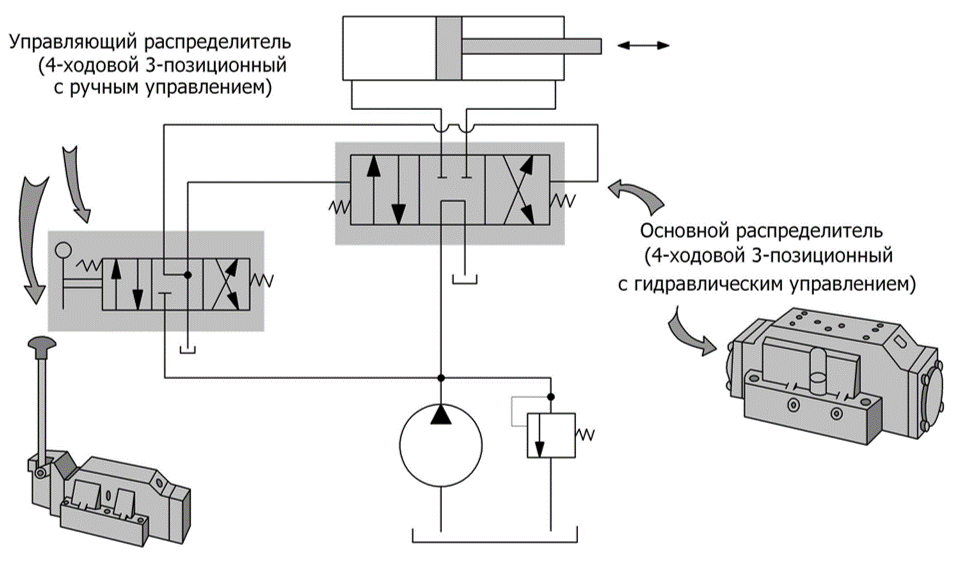

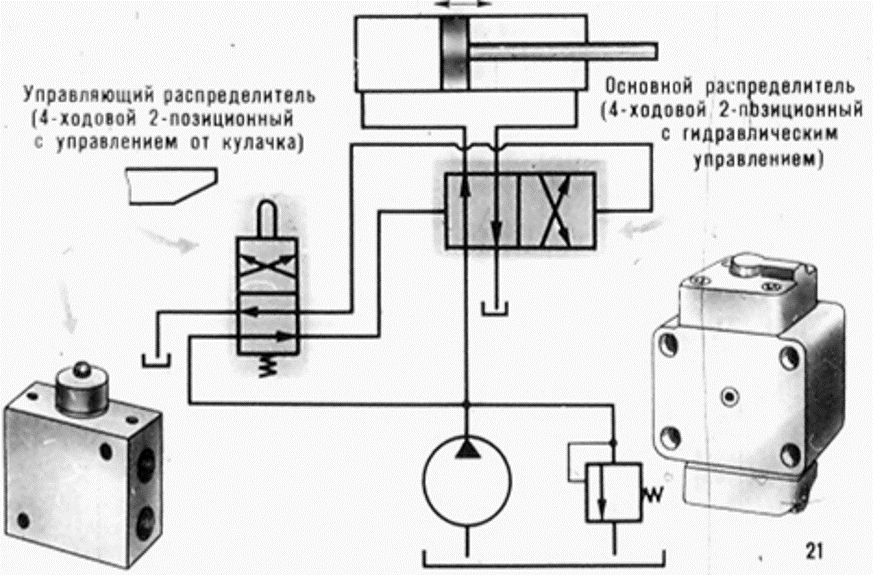

Гидравлический пилот

Соленоид

Рукоятка

Действия аналогичны действиям операторов, но они никогда не питаются напрямую. Вместо этого они обеспечивают автоматический «ответ», описывающий поведение клапана, когда его оператор не активен. Клапан из примера имеет пружинный отклик. Это означает, что когда вы не используете рычаг, чтобы перевести его в прямое или перекрестное положение, пружина вернет золотник в центральное, тандемное положение.

Фиксатор

Пружина

Теперь, когда мы знаем немного больше о DCV, давайте выясним, как устранить неполадки с этим прессом.

Первый вопрос, который следует задать себе, заключается в том, связана ли эта проблема в основном* с потоком, давлением или направленностью.

* Мы используем слово в основном , потому что категории могут во многом пересекаться. Часто проблемы с потоком вызывают проблемы с давлением, и наоборот. Целью этого шага является рассмотрение характера проблемы и характеристик вашей системы. Не попадитесь здесь; потратьте несколько минут, а затем двигаться дальше!

Проблема с потоком

Приводы перемещаются слишком быстро или слишком медленно.

Проблема давления

При работе с самыми тяжелыми нагрузками приводы:

• остановка (в кинетическом состоянии)
• не может сохранять положение (в статическом состоянии)

Проблема направления

Система работает нормально только в одном направлении . Функция реверса нарушена или отсутствует.

Скорость не имеет значения, цилиндр выдвигается и втягивается правильно. Это, вероятно, лучше всего относится к категории проблема с давлением .

Если у вас есть обновленная и проверенная на точность схема, поздравляем! Вы далеко впереди в устранении этой проблемы. Точная и надежная схема является ключом к гидравлической системе; он может предоставить:

• список всех компонентов системы, часто включая точные номера деталей, коды и системные настройки.
• схема взаимосвязей между компонентами системы.
• точное расположение тест-поинтов.
• способов изоляции подсхем для целей тестирования.

Производитель предоставил схему вместе с руководством, так что вы готовы к работе.

Составьте список всех мест, где неисправность может привести к тому, что цилиндр ослабит захват заготовок. На шаге 1 вы определили, что это проблема давления, так что это поможет сделать ваш выбор здесь. Вам не нужно иметь теорию о том, что именно является неисправностью, просто спросите себя, может ли какая-либо проблема с конкретным компонентом вызвать проблему с давлением.

ПОДОЗРИТЕЛЬНЫЕ КОМПОНЕНТЫ

Направляющий клапан
Клапан

Шланги, фитинги
и переходники

Цилиндр

Направленный регулирующий клапан

Неисправность клапана может привести к тому, что поток из обратного резервуара попадет в глухой конец цилиндра. Он обязательно должен быть в списке.

Шланги, фитинги и адаптеры

Маловероятно, что в такой маленькой системе шланг может соскочить без вашего ведома, иметь пережатый шланг или неправильно просверленный фитинг, но это легко проверить и стоит устранить . Внесите в список.

Цилиндр

Поскольку основным симптомом является то, что мы не можем удерживать давление в глухом конце цилиндра, он входит в список для проверки.

Насос

Поскольку насос создает поток, а не давление, маловероятно, что он является причиной проблемы с давлением. Поток кажется адекватным; мы можем оставить насос вне списка.

Предохранительный клапан

Предохранительный клапан предназначен для ограничения давления в системе и защиты системы от внезапных скачков давления. Система находится под наибольшим давлением, когда цилиндр движется для сжатия заготовок, но оно может достигать необходимого давления. Редукционный клапан вряд ли виноват. Оставьте это вне списка.

Резервуар

Проблемы, которые могут быть связаны с резервуаром — слишком высокий или слишком низкий уровень жидкости, забитый фильтр или сапун, не объясняют симптомы, которые мы наблюдаем. Мы можем оставить водохранилище вне списка.

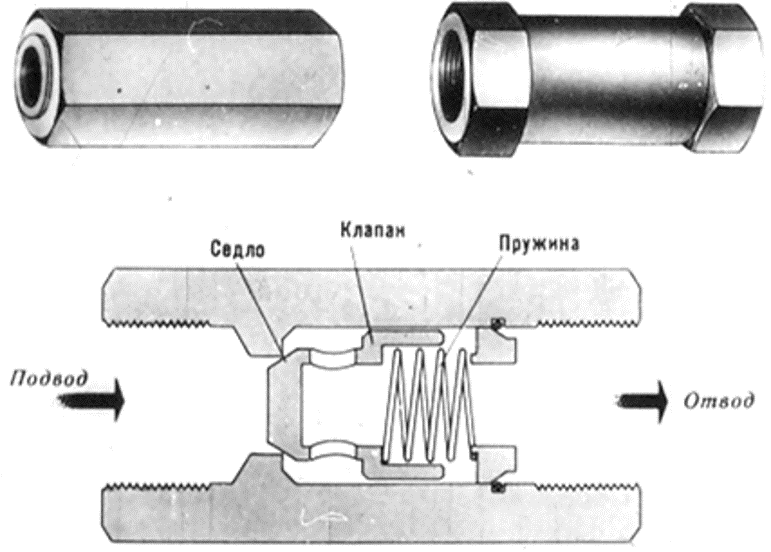

Обратный клапан

Обратный клапан может заклинить в открытом, закрытом или частично открытом положении. Однако ни один из этих сценариев не вызовет симптомов, которые вы видите. Оставьте его вне списка.

Этот шаг применим не всегда. Некоторые простые гидравлические схемы не имеют подсхем, которые можно было бы легко изолировать. Эта схема чрезвычайно мала и проста — практически невозможно изолировать какую-либо ее часть.

Вы, наверное, уже заметили, что мы используем довольно строгий подход к устранению неполадок в очень простой схеме. Хотя в этом примере это может быть излишним, применение хороших привычек устранения неполадок при работе с простыми проблемами поможет вам не сбиться с пути при работе с большими и более сложными системами .

Вы сократили список подозрительных компонентов, что, безусловно, является прогрессом. Но какой из подозрительных компонентов следует проверить в первую очередь?

Многие люди начали бы с наиболее вероятного виновника, но это может оказаться не самой эффективной стратегией устранения неполадок. Вместо этого начните с элементов, которые проще всего проверить снаружи, не удаляя их из схемы .

Упорядочивайте список, перетаскивая элементы в наиболее удобном для проверки порядке.

ПОДОЗРИТЕЛЬНЫЕ КОМПОНЕНТЫ

1.

2.

3.

Направленное управление
Клапан

Цилиндр

Шланги, фитинги
и адаптеры

Часто можно обнаружить неисправный компонент или исключить его из списка подозрительных, не разбирая систему.

Фитинги, шланги и адаптеры

Проверить шланги, фитинги и адаптеры очень просто, так почему бы сначала не убрать их с дороги и не вычеркнуть из списка?

Осмотрите открытые шланги и фитинги на наличие влаги/протечек. Хотя этот шаг очень прост, он может быть опасным, если вы не будете соблюдать некоторые основные меры предосторожности. Носите средства индивидуальной защиты и не прикасайтесь к фитингам или шлангам, когда система находится под давлением. Это означает:

• Не нужно сгибать подозрительный шланг, чтобы посмотреть, что произойдет.
• Не проводите рукой по шлангам или фитингам в поисках утечек, если только вы не полностью сбросили давление в системе. Перчатки не защитят вас от инъекционной травмы!
• Не шевелите фитинги, чтобы проверить, не протекают ли они.

Будьте осторожны при любых утечках (или предполагаемых утечках) в системе под давлением.

Вы благополучно проверили шланги и фитинги и не нашли ничего подозрительного. Пора продолжить список.

ПОДОЗРИТЕЛЬНЫЕ КОМПОНЕНТЫ

1. Шланги, фитинги и адаптеры

2. Направленный регулирующий клапан

3. Цилиндр

DCV

Основным признаком является то, что давление не удерживается в глухом конце цилиндра после центрирования клапана. . Если есть путь потока через клапан от A до T, когда клапан находится в центре, это объясняет проблему давления.

Какие тесты вы можете провести, просто используя свои чувства и наблюдая за системой?

A Линия жесткая, когда цилиндр выдвигается.

A Линия провисает, как только клапан находится в нейтральном положении.

Вы заметили, что гибкий шланг, ведущий к глухому концу цилиндра, становится жестким при выдвижении цилиндра, но сразу же ослабляется и провисает, когда клапан находится в центре. Это предполагает, что шланг внезапно оказался под атмосферным давлением.

Как в этом шланге может вдруг разгерметизироваться?

Цилиндр

Если поток может проходить через уплотнение поршня от глухого конца к концу штока, в золотнике клапана может быть достаточный зазор, чтобы этот поток мог уйти обратно в резервуар.

Вы визуально осматриваете цилиндр на наличие признаков утечки. Вы внимательно слушаете, как цилиндр расширяется против давления, но не можете обнаружить никакого подозрительного шипения, которое указывало бы на то, что поток проходит вокруг уплотнения поршня.

Подозрительные компоненты

1. Шланги и фитинги

2. Направляющий регулирующий клапан ??

3. Цилиндр

Выводы

Если проблема заключается в утечке в цилиндре, маловероятно, что линия от клапана до глухого конца цилиндра внезапно и полностью разгерметизируется так, как вы наблюдали. Медленное, постепенное изменение имело бы больше смысла, если бы проблема заключалась в утечке.

Кажется более вероятным, что жидкость под давлением в глухом конце цилиндра находит легкий путь обратно в резервуар в момент центрирования клапана. Пришло время перейти к следующему шагу: пришло время проверить и, надеюсь, подтвердить эту теорию.

Подтвердите свое наблюдение, что давление на линии А действительно падает до нуля (или почти до нуля) почти сразу.

Вы снимаете глухую концевую линию с цилиндра и прикрепляете датчик, чтобы получить объективную оценку того, что происходит в этой линии. Вы обнаружите, что давление падает примерно с 3000 фунтов на квадратный дюйм почти до нуля за долю секунды, когда вы позволяете клапану переориентироваться.

Этого не должно происходить — тандемный центр в клапане должен удерживать давление, когда клапан находится в центре. Проблема явно с клапаном.

К этому моменту вы достаточно внимательно изучили ситуацию, чтобы быть уверенными, что причиной проблемы является клапан. Этот конкретный DCV не очень дорог, поэтому его легко заменить, а ремонтировать не очень практично. В течение пары часов вы заменили новый в системе.

Это момент истины! Пришло время запустить пресс и убедиться, что проблема исчезла. Обязательно проверьте пресс под нагрузкой и в нормальных рабочих условиях, прежде чем объявить, что все готово.

Ура! Пресса работает так, как рекламируется; правильно выдвигаться, втягиваться и удерживать давление. DCV был источником проблемы с давлением.

Готовы к последнему шагу?

Поиск первопричины

Теперь, когда вы уверены, что DCV был источником проблемы, пришло время уделить немного больше внимания проблеме и понять, почему. Поскольку это совершенно новое оборудование, оно вообще не должно было выйти из строя, и понимание «почему» поможет вам решить, может ли оно снова выйти из строя в ближайшее время. Должна ли вся система быть упакована и возвращена?

Тандемный центр

Тандемный центральный клапан задерживает жидкость в цилиндре, когда клапан находится в нейтральном положении.

Открытый центр

Клапан с открытым центром обеспечивает легкий обратный путь к резервуару, когда клапан находится в нейтральном положении. Неудивительно, что давление падает, как только клапан находится в нейтральном положении!

Клапан, поставляемый с прессом для шпона, на самом деле был клапаном с открытым центром.

Самый простой способ узнать больше о клапане — разобрать его. Как только вы это сделаете, вы заметите, что катушка выглядит не совсем правильно. В комплекте с системой был поставлен не тот клапан; вы смотрите на открытый центр, а не на тандемный центр. Таким образом, хотя с самим клапаном все в порядке, он не подходит для системы. Теперь, когда вы установили нужный клапан, нет причин ожидать дальнейших проблем.

Уберите схему в надежное место и приступайте к изготовлению шкафов!

Каково основное назначение гидрораспределителя?

DCV определяет направление потока. DCV ограничивает давление в системе. DCV регулирует скорость привода. DCV контролирует температуру системы.

Перетащите термины, чтобы правильно завершить описание этого клапана. Некоторые термины не понадобятся.

«Это:

порт, (или путь),

положение,

рабочий,

центрированный,

центральный клапан.»

3

4

Ручка

Spring

Float

3

4

Руководство

Spring

Float

2

5

0002 пилотный

соленоидный

тандемный

Если бы центр клапана на прессе для шпона был ЗАКРЫТ, какое поведение вы ожидаете увидеть, когда клапан находится в нейтральном положении?

Манометр покажет гораздо более высокое давление в системе, так как 100 % потока насоса сбрасывается через предохранительный клапан. Пресса будет вести себя так же, как и с открытым центром; давление из глухого конца цилиндра будет немедленно сброшено, поскольку он соединен обратно с баком в нейтральном положении. Цилиндр будет выдвигаться в два раза быстрее.

Если бы клапан на прессе для шпона имел плавающий центр, какое поведение вы ожидаете увидеть, когда клапан находится в нейтральном положении?

Манометр покажет гораздо более высокое давление в системе, так как 100 % потока насоса сбрасывается через предохранительный клапан.
