Расчет автотракторного двигателя внутреннего сгорания (прототип СМД-62)

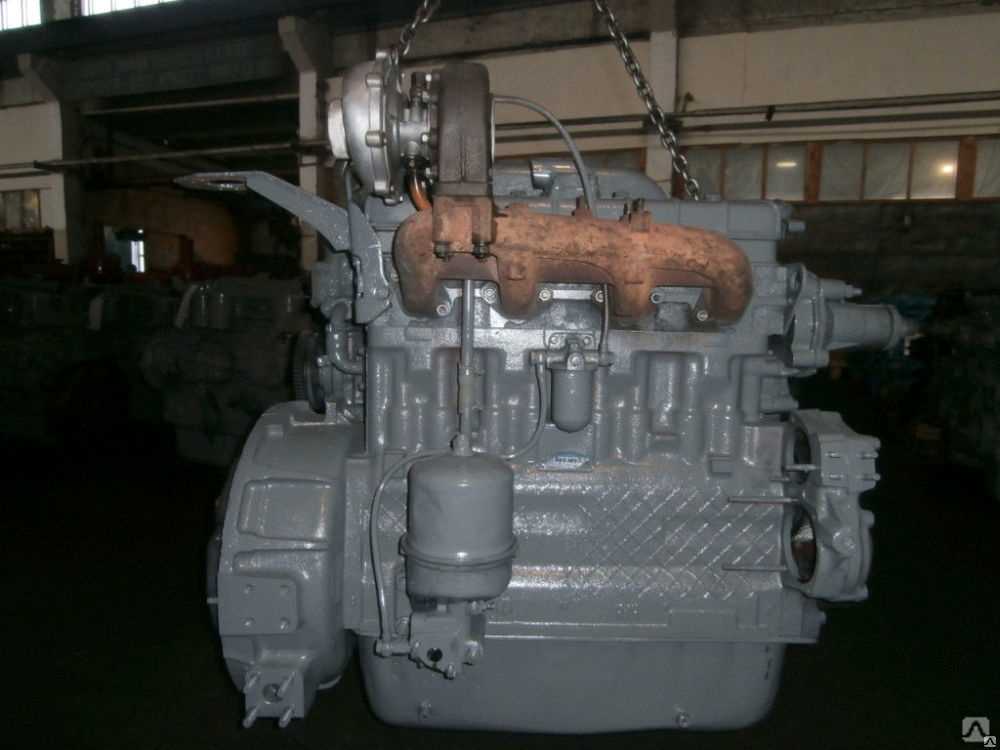

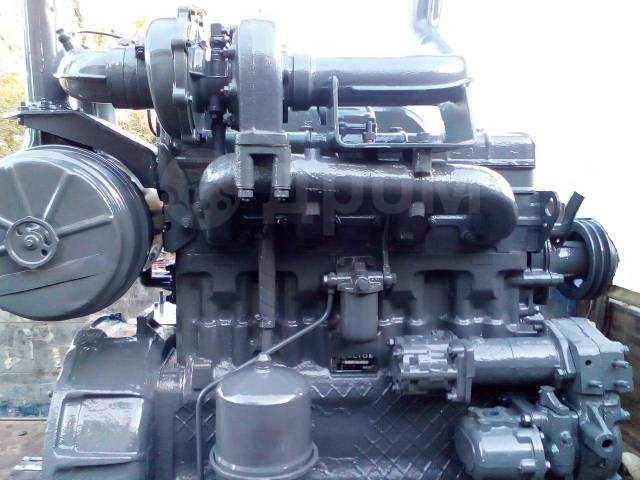

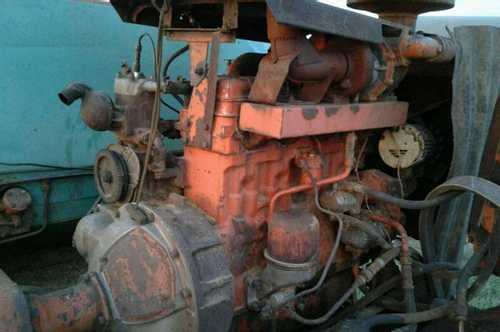

Двигатель Т-150 СМД-60
На первых тракторах Т-150 был дизельный двигатель СМД-60. Мотор имел принципиально отличную конструкцию для того времени и сильно отличался от других агрегатов для спецтехники.
Двигатель Т-150 СМД-60 является четырехтактным, короткоходовым. У него шесть цилиндров, расположенных в 2 ряда. Мотор турбированный, имеет системы жидкостного охлаждения и непосредственного впрыска топлива.
Особенностью двигателя трактора Т-150 СМД-60 является то, что цилиндры располагаются не друг напротив друга, а со смещением на 3,6 см. Это было сделано для того, чтобы установить на одну шатунную шейку коленвала шатуны противоположных цилиндров.
Конфигурация двигателя Т-150 СМД-60 кардинально отличалась от строения других тракторных моторов того времени. Цилиндры движка имели V-образную компоновку, что сделало его намного компактнее и легче.
В развале цилиндров инженеры расположили турбонагнетатель и выпускные коллекторы. Подающий дизель насос марки НД-22/6Б4 размещен сзади.
Двигатель СМД-60 на Т-150 оснащен полнопоточной центрифугой для очистки моторного масла. Топливных фильтров у мотора два:
- предварительный,
- для тонкой очистки.
Вместо воздушного фильтра на СМД-60 используется установка циклонного типа. Система очистки воздуха автоматически очищает пылесборник.
Особенности двигателя Т-150 СМД-60
На тракторах Т-150 и Т-150К с двигателем СМД-60 использовался дополнительный бензомотор П-350. Этот пусковой двигатель карбюраторного типа, одноцилиндровый, с системой водяного охлаждения генерировал 13,5 л.с. Контур водяного охлаждения у пусковой установки и СМД-60 единый. П-350 в свою очередь запускался стартером СТ-352Д.
Для облегчения запуска в зимнее время (ниже 5 градусов) двигатель СМД-60 оборудовали предпусковым прогревателем ПЖБ-10.
Технические характеристики двигателя СМД-60 на Т-150/Т-150К
| Тип двигателя | дизельный ДВС |
| Количество тактов | четыре |
| Количество цилиндров | шесть |
| Порядок работы цилиндров | 1-4-2-5-3-6 |
| Смесеобразование | непосредственный впрыск |
| Турбонаддув | есть |
| Система охлаждения | жидкостная |
| Объем двигателя | 9,15 л |
| Мощность | 150 л. с. |
| Обороты | 2000, мин-1 |
| Степень сжатия | 15 |
| Масса двигателя | 950 кг |
| Средний расход | 248 г/кВ*ч |
Техническое обслуживание двигателей СМД 60/62
В качестве смазочных жидкостей для тракторных двигателей данных моделей рекомендуется использовать специальные марки. В летнее время – это моторное масло М10Г, соответственно для зимы – М8Г. Если не удалось приобрести рекомендованные жидкости, можно временно воспользоваться заменителями:
- летняя моторная смазка – М 10В;
- зимнее дизельное масло – ДС-8.
Внимание: При использовании аналогов нужно перейти на топливо с уменьшенным содержанием серы (не более 0,5%).

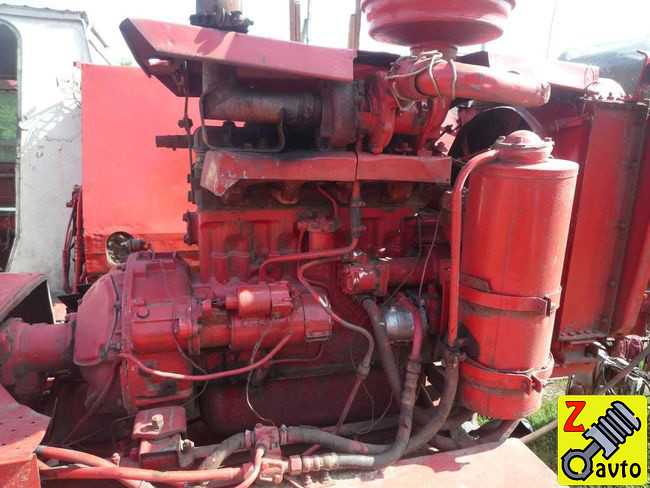

Двигатель Т-150 СМД-62
Одной из первых модификаций трактора Т-150 стал двигатель СМД-62. Он был разработан на основе движка СМД-60 и во многом имел схожую с ним конструкцию. Главным отличием стала установка компрессора на пневмосистему.
Также у двигателя СМД-62 на Т-150 увеличилась мощность до 165 л.с. и число оборотов.
Технические характеристики двигателя СМД-62 на Т-150/Т-150К
| Тип двигателя | дизельный ДВС |
| Количество тактов | четыре |
| Количество цилиндров | шесть |
| Порядок работы цилиндров | 1-4-2-5-3-6 |
| Смесеобразование | непосредственный впрыск |
| Турбонаддув | есть |
| Система охлаждения | жидкостная |
| Объем двигателя | 9,15 л |
| Мощность | 165 л.с. |
| Обороты | 2100, мин-1 |
| Степень сжатия | 15 |
| Масса двигателя | 1100 кг |
| Средний расход | 248 г/кВ*ч |

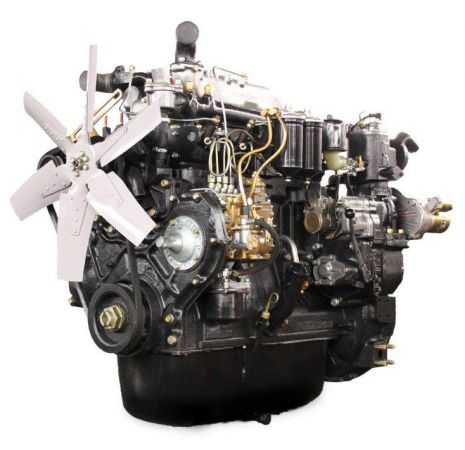

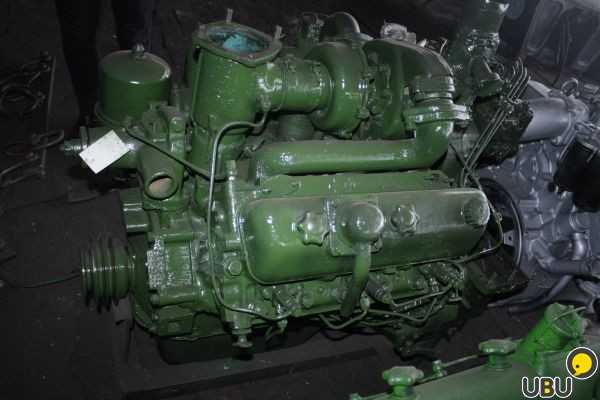

Двигатель Т-150 ЯМЗ 236
Более современной модификацией является трактор Т-150 с двигателем ЯМЗ 236. С мотором ЯМЗ-236М2-59 спецтехника производится по сей день.
Необходимость замены силового агрегата назревала годами — мощности первоначального двигателя СМД-60 и его преемника СМД-62 в некоторых ситуациях просто не хватало. Выбор пал на более производительный и экономичный дизельный мотор производства Ярославского моторного завода.
Впервые эту установку в широкое производство запустили в 1961 году, но проект и прототипы существовали с 50-х годов и весьма неплохо себя зарекомендовали. Долгое время двигатель ЯМЗ 236 оставался одним из лучших дизелей в мире. Несмотря на то, что с момента разработки конструкции прошло почти 70 лет, она остается актуальной до сих пор и используется в том числе в новых современных тракторах.
Особенности двигателя ЯМЗ-236 на Т-150
Трактор Т-150 с двигателем ЯМЗ-236 серийно выпускался в разных модификациях. В свое время устанавливались и атмосферные моторы, и турбированные. В количественном отношении наиболее популярной стала версия Т-150 с двигателем ЯМЗ-236 ДЗ — атмосферником с рабочим объемом 11,15 л, крутящим моментом 667 Нм и мощностью 175 л.
с., который запускался электростартером.
Технические характеристики двигателя ЯМЗ-236Д3 на Т-150/Т-150К
| Тип двигателя | дизельный ДВС |
| Количество тактов | четыре |
| Количество цилиндров | шесть |
| Смесеобразование | непосредственный впрыск |
| Турбонаддув | нет |
| Система охлаждения | жидкостная |
| Объем двигателя | 11,15 л |
| Мощность | 175 л.с. |
| Обороты | 2100, мин-1 |
| Масса двигателя | 1035 кг |
| Средний расход | 220 г/кВ*ч |
Двигатель ЯМЗ-236 на современных Т-150
На новые колесные и гусеничные тракторы Т-150 устанавливается двигатель ЯМЗ-236 М2-59. Этот мотор с унифицирован с ЯМЗ-236, который выпускался до 1985 года, и ЯМЗ-236М, выпуск которого прекратился в 1988 г.
Двигатель ЯМЗ-236М2-59 — это дизельный атмосферный движок, непосредственным впрыском топлива и водяным охлаждением.
Мотор имеет шесть цилиндров, расположенных V-образно.
Технические характеристики двигателя ЯМЗ-236М2-59 на Т-150/Т-150К
| Тип двигателя | дизельный ДВС |
| Количество тактов | четыре |
| Количество цилиндров | шесть |
| Смесеобразование | непосредственный впрыск |
| Турбонаддув | нет |
| Система охлаждения | жидкостная |
| Объем двигателя | 11,15 л |
| Мощность | 180 л.с. |
| Обороты | 2100, мин-1 |
| Масса двигателя | 1185 кг |
| Средний расход | 245 г/кВ*ч |
Щековая дробилка СМД 109 (ЩДС- 4х9)
Характеристика
- Модель СМД-109 (СМД-109А)
- Типоразмер ЩДС 4х9.
- Максимальный размер куска составляет 340 мм
- Размеры разгрузочной щели от 40 до 90 мм
- Производительность дробилки составляет от 23 до 53 куб.
м в час. - Мощность двигателя дробилки — 45 киловатт.
- Масса составляет — 10,8 тонны.
- Габаритные размеры 2200 х 2140 х 2200 мм
м в час.Запасные части к щековой дробилке СМД-109 (ЩДС-4х9)
| Щековая дробилка СМД-109 | СМД-109 | СМД-109А | Вес, кг | Марка материала | ||
| 1 | Плита дробящая неподвижная (шаг 80) | 109.00.00.001 | 1 | 1 | 485 | 110Г13Л |
| 2 | Плита дробящая подвижная (шаг 80) | 109.02.00.004 | 1 | 1 | 475 | 110Г13Л |
| 3 | Плита дробящая неподвижная (шаг 60) | 109.00.00.002/48449.00.002 | 1 | 1 | 490 | 110Г13Л |
| 4 | Плита дробящая подвижная (шаг60) | 109.02.00.016/48449.02.016 | 1 | 1 | 525 | 110Г13Л |
| 5 | Плита дробящая неподвижная (шаг 40) | 109. 00.00.003 | 1 | 1 | 430 | 110Г13Л |
| 6 | Плита дробящая подвижная (шаг 40) | 109.02.00.017 | 1 | 1 | 465 | 110Г13Л |
| 7 | Плита дробящая неподвижная | 109.00.00.002М | 1 | 1 | 670 | 110Г13Л |
| 8 | Плита дробящая подвижная | 48449.02.016М | 1 | 1 | 600 | 110Г13Л |
| 9 | Плита распорная | 48449.00.006 | 1 | 1 | 156 | СЧ.20 |
| 10 | Клин верхний правый | 109.00.00.004 | 1 | 1 | 70 | 110Г13Л |
| 11 | Клин верхний левый | 109.00.00.005 | 1 | 1 | 70 | 110Г13Л |
| 12 | Клин нижний правый | 168-0-2 | 1 | 1 | 20 | 110Г13Л |
| 13 | Клин нижний левый | 168-0-3 | 1 | 1 | 20 | 110Г13Л |
| 14 | Сухарь | 48448. 02.029 | 2 | 2 | 14 | Сталь 3 |
| 51 | Винт | 1048903002 | — | 1 | 21 | Сталь 45 |
| 24 | Болт | 0.409511002- | 3 | 4 | 5,6 | Сталь 45 |
| 50 | Клин регулировочный | 10489.03.009 | — | 2 | 54 | Сталь 35Л |
| 49 | Ползун | 10489.03.302 | — | 1 | 127 | Сталь 35Л |
| 66 | Щека в СБ | 10490.02.000- | 1 | 1 | СБ | |
| 27 | Вал эксцентриковый | 10490.02.001 | 1 | 1 | 535 | Сталь 40Х |
| 31 | Крышка стакана | 10490.02.004 | — | 2 | 35 | СЧ.20 |
| 32 | Крышка щеки | 10490.02.006 | — | 2 | 37 | СЧ.20 |
| 22 | Шкив Ø 1071 (7 ручьев) | 10490. 02.011 | 1 | 1 | 715 | СЧ.20 |
| 17 | Клин | 10490.02.014 | 2 | 2 | 10,3 | 110Г13Л |
| 18 | Клин | 10490.02.015 | 2 | 2 | 13,2 | 110Г13Л |
| 30 | Стакан левый | 10490.02.100 | — | 1 | 126 | СЧ.20 |
| 29 | Стакан правый | 10490.02.200 | — | 1 | 127 | СЧ.20 |
| 20 | Станина | 10490.11.000 | 1 | 1 | 3900 | Сталь 3 |
| 43 | Болт специальный | 48148.00.007 | 2 | 2 | 0,6 | Сталь 45 |
| 44 | Шайба | 48148.00.008 | 2 | 2 | 0,7 | Сталь 3 |
| 53 | Гайка специальная правая | 48168.00.035 | 1 | 1 | 3,2 | Сталь 3 |
| 52 | Гайка специальная левая | 48168. 00.036 | 1 | 1 | 3,2 | Сталь 3 |
| 15 | Клин правый крепления подв. плиты | 48220.02.028 | — | 1 | 19 | 110Г13Л |
| 16 | Клин левый крепления подв. плиты | 48220.02.035 | — | 1 | 19 | 110Г13Л |
| 61 | Пружина | 48244.00.006 | 1 | 1 | 31,4 | 60С |
| 38 | Крышка щеки | 48245.04.005-01 | 2 | — | 38 | СЧ.20 |
| 19 | Ползун | 48254.00.004 | 1 | — | 127 | Сталь 45 |
| 39 | Клин регулировочный | 48254.00.006 | 2 | — | 54 | Сталь 45 |
| 55 | Тарелка пружины | 48254.00.021 | 2 | 2 | 3,3 | Сталь 3 |
| 54 | Тяга пружины | 48254.00.200 | 2 | 2 | 17,5 | Сталь 3 |
| 47 | Кольцо резиновое | 48254. 02.009 | 2 | 2 | 0,88 | Резиновая |
| 40 | Кольцо упорное Ø220,5хØ308х12 | 48254.02.014 | 2 | 2 | 2,5 | Сталь 45 |
| 37 | Кольцо Ø 220,5х Ø 308х8 | 48254.04.009 | 2 | 2 | 1,6 | Сталь 45 |
| 56 | Крышка стакана | 48254.04.015 | 2 | — | 33 | СЧ.20 |
| 57 | Стакан правый | 48254.04.100-01 | 1 | — | 127 | СЧ.20 |
| 58 | Стакан левый | 48254.04.200-01 | 1 | — | 128 | СЧ.20 |
| 59 | Кольцо | 48254.08.002 | 2 | — | 7,5 | СЧ.20 |
| 60 | Втулка | 48254.08.003 | 2 | — | 11 | СЧ.20 |
| 21 | Маховик Ø 1071 | 48254.08.004 | 1 | 1 | 750 | СЧ. 20 |
| 41 | Шпонка тангенциальная | 48254.08.006 | 1 | 1 | 0,8 | Шпоночная |
| 42 | Шпонка тангенциальная | 48254.08.014 | 1 | 1 | 0,87 | Шпоночная |
| 35 | Клин | 48445.00.10.017 | 1 | — | СЧ.20 | |
| 36 | Втулка Ø 220х Ø 270х56 | 48448.02.007 | 2 | 2 | 8,8 | Сталь 45 |
| 25 | Гайка | 48448.02.031 | 3 | 4 | 1,1 | Сталь 3 |
| 26 | Винт | 48448.03.004 | 1 | — | Сталь 3 | |
| 65 | Бункер | 48448.08.000 | 1 | 1 | 102 | Сталь 3 |
| 34 | Кольцо Ø 180х Ø 270х43 | 48449.02.011 | — | 2 | 8,05 | Сталь 45 |
| 33 | Втулка Ø 170х Ø 220х72 | 48449.02. 014 | — | 2 | 6,5 | Сталь 45 |
| 23 | Шкив эл. двигателя Ø 326.4 (7 ручьев) | 48449.05.001 | 1 | 1 | 67 | СЧ.20 |
| 64 | Ограждение маховика | 48449.07.000 | 1 | 1 | 78,7 | Сталь 3 |
| 63 | Ограждение привода | 48449.10.000 | 1 | 1 | 105 | Сталь 3 |
| 62 | Пружина | 48560.02.00.400 | 3 | 4 | 2,32 | 60С |
| 45 | Манжета 1.2-220х260-2 | М0.305.321.001 | 4 | 4 | 0,4 | Резиновая |
| 46 | Манжета 1.2-270х320-2 | М0.305.321.001 | 4 | 4 | 0,6 | Резиновая |
| 28 | Гайка | М180х3-6Н | 1 | 1 | 3,5 | Сталь 45 |
| 67 | Подшипник | П 13636 | 2 | 2 | 106 | — |
| 68 | Подшипник | П 3004244 | 2 | 2 | 77 | — |
| 48 | Ремень | С(В) – 5000. 0 | 9 | 7 | 1,5 | Резиновая |
Щековая дробилка СМД-109 используется для дробления и разрушения кусков материала, по принципу сжатия щеки. Данный вид дробилки, является универсальной машиной для дробления разного рода материалов. Используется в дробление горных пород любой прочности, а так же шлаков, базальтов, кварцитов, гранитов, известняков, песчаников. и некоторых металлических материалах. Щековая дробилка СМД-109 — универсальный механизм дробления, используется для измельчения пород любой крепости. Дробление происходит в результате сжатия кусков материала между двумя щеками. Сфера применения — раздробление крупно- и средне- кусковых материалов, в редких случаях более мелких. Дробилка СМД-109 справедливо является самой надежной среди механизмов этого типа. Большой плюс — возможность задавать величину частиц конечного материала.
Плюсом дробилки является приспособленность для дробления глинистых материалов (как сухих, так и влажных) высокой прочности и абразивности (предел крепости на сжатие до 2500 кгс/см2).
Устройство дробилки простое, общее количество деталей невелико. Высокая надежность и эксплуатационные качества. Механизм имеет простую конструкцию и надежен в использовании. Принцип действия дробилки был разработан еще 125 лет назад и до сих пор не превзойден по полезному соотношению между максимальным дробящим усилием между щеками и минимальной нагрузке на верхушку шатуна и цапфы оси.
Главные детали щековой дробилки СМД-109: рама, дробящие панели, боковая футеровка, движущаяся щека, главная ось, шкив, эксцентриковый вал, регулировочная плита, запирающая пружина, упор, закрепляющее устройство, распорные пластины, шатун, защитная распорка.
Переоборудование тракторов Т-150: установка неродных двигателей
Одной из причин, по которой тракторы Т-150 и Т-150К получили такую популярность, является их высокая ремонтопригодность и простота обслуживания. Машины можно легко переоборудовать и установить другое, неродное оборудование, которое было бы эффективнее для выполнения конкретных задач.
Одним из направлений переоборудования трактора Т-150 является замена мотора. Двигатели СМД-60 и СМД-62 имеют идентичную геометрию и способы подключения, поэтому установить вместо одного движка другой не составляет труда.
Переоборудование трактора Т-150 с двигателем ЯМЗ-236 или ЯМЗ-238 (последний мотор часто монтируется на машины самостоятельно) представляет собой более сложную задачу. Самый простой способ модернизации трактора — с помощью специального комплекта для переоборудования. Он стоит в пределах 50 тыс. р и является набором переходников для быстрой установки нового двигателя. Конечно, речь идет о модернизации трактора Т-150 с двигателем СМД-60 или СМД-62. Заменить движки ЯМЗ одной версии на другую можно в большинстве случаев без особых сложностей.
Также востребованной является модернизация по установке мазовского двигателя на Т-150. Конструктивно это самая сложная задача, поскольку придется адаптировать все крепления, детали рамы и трансмиссии.
