Двойная или двухступенчатая главная передача автомобиля.



Двойная главная передача отличается от одинарной тем, что имеет две пары зубчатых колес, из которых одна, как правило, коническая или гипоидная, а вторая – цилиндрическая, т. е. конструктивно такая главная передача представляет собой двухступенчатый редуктор.

Двойные главные передачи находят широкое применение на грузовых автомобилях средней и большой грузоподъемности, когда необходимое передаточное число не удается получить с помощью одинарной передачи из-за чрезмерного увеличения габаритов.

Одной из основных целей применения двойных главных передач является также необходимость разгрузить коническую пару и подшипники ведущего вала от больших окружных, радиальных и осевых сил. Кроме того, передача части нагрузки цилиндрической паре зубчатых колес способствует повышению КПД главной передачи, поскольку КПД цилиндрического зацепления выше, чем КПД конического зацепления.

Зубчатые колеса двойной главной передачи могут передавать большой крутящий момент. Передаточное число конической пары обычно варьирует от 1,5 до 2,5, остальная трансформация крутящего момента осуществляется посредством цилиндрической пары.

Различают два типа двойных главных передач – центральную и разнесенную (раздельную).

***

Центральная главная передача

В отечественном автомобилестроении наиболее распространена центральная главная передача, в которой обе пары зубчатых колес помещены в общий картер, расположенный в центральной части ведущего моста автомобиля.

На рис. 1 показана главная передача автомобиля КамАЗ-4310.

У этой главной передачи первая пара зубчатых колес (первая ступень) является конической, а вторая – цилиндрической. Конические зубчатые колеса имеют спиральные зубья, цилиндрическая – косозубые. Общее передаточное число главной передачи – 7,22.

Ведущее коническое зубчатое колесо редуктора среднего моста установлено на шлицах ведущего вала. Ведомое коническое зубчатое колесо 3 установлено на вал ведущего цилиндрического зубчатого колеса на шпонке 4. Ведущее зубчатое колесо 5 выполнено в одном блоке с валом. Ведомое цилиндрическое зубчатое колесо 23 болтами 22 прикреплено к чашкам 17 дифференциала.

Вал ведущего цилиндрического зубчатого колеса установлен на двух конических роликовых подшипниках 6 и 9, расположенных в стакане 7, и одном цилиндрическом подшипнике 26, установленном в картере передачи.

Предварительный натяг подшипников конической пары зубчатых колес устанавливается путем подбора толщины регулировочных шайб 12, находящихся между внутренними обоймами подшипников.

Регулировка зацепления (пятна контакта) конических зубчатых колес производится подбором толщины пакетов регулировочных прокладок 13, которые устанавливаются под фланцы стаканов 7 конических подшипников.

Регулировка положения ведомого цилиндрического зубчатого колеса относительно ведущего осуществляется регулировочными гайками 15, находящимися с двух сторон дифференциала. Для смазывания подшипниковых узлов в картере главной передачи имеются маслосборники, из которых масло по каналам в стенках картера поступает к подшипникам.

Главные передачи среднего и заднего мостов обычно унифицируются . К переднему мосту картер главной передачи крепится фланцем, расположенным в вертикальной плоскости. Поэтому главные передачи переднего моста не взаимозаменяемы с главными передачами среднего и заднего мостов.

***



Разнесенная двойная главная передача

Размеры центрального редуктора главной передачи напрямую влияют на величину дорожного просвета, а следовательно, на проходимость автомобиля по мягким грунтам. Кроме того, размеры главной передачи переднего ведущего моста определяют высоту размещения двигателя и компоновку автомобиля в целом. Поэтому с целью увеличения передаточного числа главной передачи при неизменных размерах центрального редуктора вторую ступень двойной главной передачи иногда размещают в районе ведущих колес (рис. 2).

Двойную главную передачу, у которой вторая пара зубчатых колес размещается в приводе к каждому из ведущих колес, называют разнесенной главной передачей. Она состоит из центральной конической или гипоидной пары зубчатых колес и двух колесных планетарных редукторов (рис. 2, а).

Такие передачи позволяют разгрузить коническую передачу и карданную передачу от больших крутящих моментов и, следовательно, сделать эти узлы надежными при оптимальной компактности и весе.

Крутящий момент увеличивается в основном в колесных редукторах (рис. 2, б), в состав которых входят солнечное зубчатое колесо 4, эпициклическое зубчатое колесо 8, три сателлита 5, вращающихся на осях 6, закрепленных на водиле 7.

Эпициклическое зубчатое колесо соединено со ступицей ведущего колеса автомобиля. Водило неподвижно закреплено на фланцах рукавов полуосей. От центральной конической передачи момент через полуоси передается на солнечные зубчатые колеса, которые вращают сателлиты, а те, в свою очередь, вращают эпициклические зубчатые колеса со ступицами.

На ряде зарубежных автомобилей большой грузоподъемности в планетарном колесном редукторе неподвижным является эпициклическое зубчатое колесо, а водило связано со ступицей колеса. Это позволяет получить несколько большее передаточное число при тех же габаритах колесных редукторов.

Колесные редукторы могут представлять собой цилиндрическую пару зубчатых колес с внутренним зацеплением, как на автомобилях марки «УАЗ» (рис. 3), или конический редуктор по типу межколесного дифференциала, как на автомобилях марки «MAN».

К недостаткам разнесенной главной передачи следует отнести относительную сложность конструкции и большую трудоемкость технического обслуживания.

***

Дифференциал



Главная страница

• Страничка абитуриента

Дистанционное образование

• Группа ТО-81
• Группа М-81
• Группа ТО-71

Специальности

• Ветеринария
• Механизация сельского хозяйства
• Коммерция
• Техническое обслуживание и ремонт автотранспорта

Учебные дисциплины

• Инженерная графика
• МДК. 01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики




• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Главная передача и дифференциал — назначение, устройство и типы

Главная  /  Учебник по устройству автомобиля  /  Глава 5. Трансмиссия » Подраздел 5.4 Главная передача и дифференциал. Назначение, устройство и типы

Главная передача

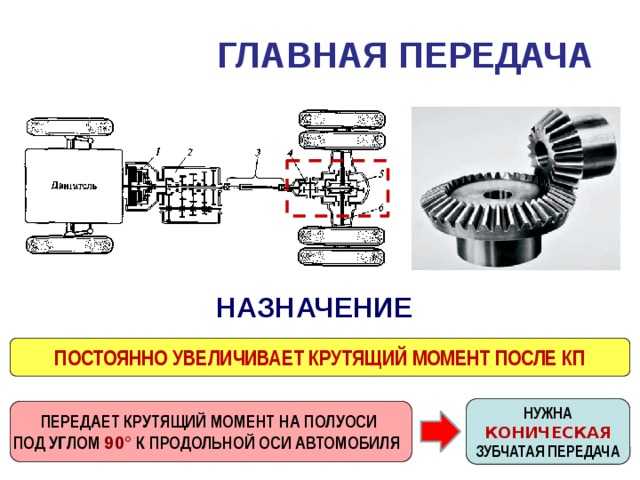

 Назначение главной передачи

Основное назначение главной передачи в трансмиссии — передача тяги двигателя к, так сказать, «конечному потребителю» – колесам. Если автомобиль заднеприводный, то тяга от коробки передач через карданный вал передается на главную передачу, а та, в свою очередь, перенаправляет поток мощности на колеса через полуоси (если задняя подвеска зависимая и имеет мост) или приводные валы с шарнирами равных угловых скоростей (об этом пойдет речь дальше). Если автомобиль переднеприводный, то главная передача через шестерню связана непосредственно с коробкой передач.

Есть такое понятие, как неразрезной мост. Означает оно то, что главная передача вместе с дифференциалом находятся в корпусе, к которому подсоединены или отлиты вместе с ним изначально два кожуха полуосей. Полуоси — это валы, соединяющие дифференциал и главную передачу с колесами. Данная конструкция является частью зависимой подвески автомобиля, так как жестко связывает правое и левое ведущие колеса. Полуось жестко связывает колесо и главную передачу, то есть при преодолении какоголибо препятствия весь мост перемещается вместе с колесами и всем содержимым. Убираем кожух полуосей, корпус главной передачи устанавливаем на кузов или подрамник, колеса с главной передачей соединяем с помощью приводных валов через шарниры равных угловых скоростей и получаем разрезной мост и независимую подвеску колес. Все это подробнее описано ниже в разделе «Устройство главной передачи» и представлено на рисунке 5.32.

Примечание
Главная передача служит для понижения числа оборотов, передаваемых от двигателя к колесам, и увеличения тягового усилия. Она обеспечивает передачу вращения с карданного вала на полуоси под углом 90° при классической компоновке автомобиля (о которой подробно рассказывается в главе 3). В главной передаче применяют шестеренчатые передачи, одинарные или двойные.

 Устройство главной передачи

Главная передача состоит из двух шестерен, а точнее, из конической шестерни (на рисунке 5.33 — ведущая шестерня) и конического колеса (на рисунке 5.33 — ведомое колесо).

Рисунок 5.33 Главная передача заднего неразрезного моста.

Шестерня является ведущим элементом (к ней подводится тяга от коробки передач и двигателя), а колесо —ведомым (принимает тягу от шестерни и перенаправляет под углом 90 градусов).

Шестерни изготавливают со спиральными зубьями, благодаря чему повышается прочность зубьев, увеличивается число зубьев, одновременно находящихся в зацеплении, и шестерни работают более плавно и бесшумно.

Кроме конической простой шестеренчатой передачи, у которой оси взаимно пересекаются, в легковых автомобилях применяют гипоидную передачу (показана на рисунке 5.34). В этой передаче зубья имеют специальный профиль и ось малой конической шестерни смещена вниз относительно центра большой шестерни на некоторое расстояние «S». Это дает возможность расположить карданный вал ниже и уменьшить высоту выпуклой верхней части туннеля для размещения вала в полу кузова, вследствие чего достигается более удобное размещение пассажиров в кузове. Кроме того, имеется возможность несколько снизить центр тяжести автомобиля и повысить его устойчивость при движении. Гипоидная передача обладает большей плавностью работы, более высокой прочностью зубьев и износоустойчивостью.

Примечание
Однако у гипоидной передачи есть одна неприятная особенность: порог заклинивания при обратном ходе. Расчеты данной передачи, конечно, исключают такую возможность, но всегда стоит помнить, что данную главную передачу может заклинить при превышении расчетных оборотов (при вращении в обратную сторону). Так что будьте осторожны с выбором скорости движения задним ходом.

Для гипоидной передачи необходимо применение смазки специальных сортов из-за большого давления между зубьями при работе и больших скоростей относительного скольжения между зубьями. Кроме того, требуется более высокая точность монтажа передачи.

Рисунок 5.34 Элементы главной передачи. Гипоидная передача.

Дифференциал

 Назначение дифференциала

Дифференциал позволяет катиться правому и левому ведущим колесам с различным числом оборотов при поворотах автомобиля и при движении по неровностям дороги.

При движении автомобиля на повороте (как показано на рисунке 5.35) внутреннее ведущее колесо его проходит меньший путь, чем наружное, и, для того чтобы обеспечить качение без буксования, оно должно вращаться медленнее, чем наружное колесо. Для того чтобы колеса могли вращаться с разным числом оборотов, их подсоединяют через приводные валы к дифференциалу, а уже дифференциал жестко связан с ведомым колесом главной передачи.

 Принцип работы дифференциала

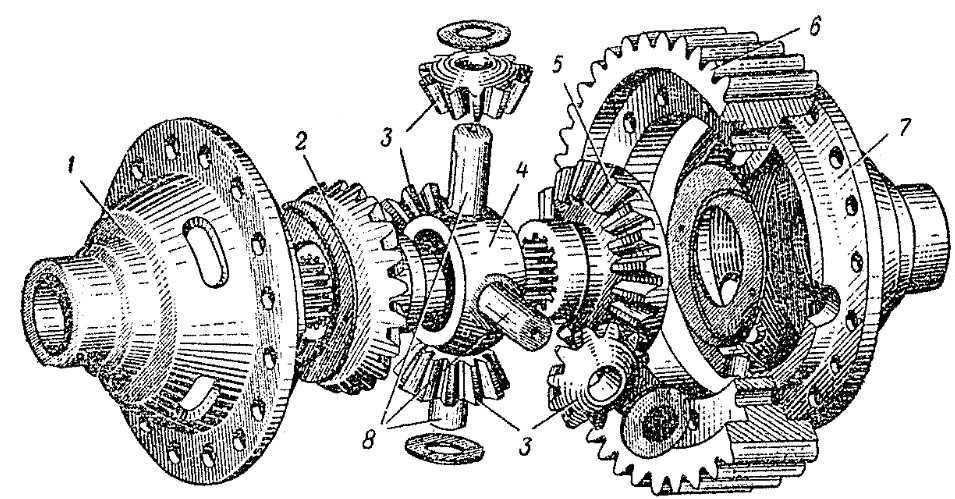

Дифференциал состоит из (смотрите рисунок 5.33) полуосевых шестерен, сателлитов, оси сателлитов (которая может быть крестовидной, если сателлитов четыре) и корпуса. Полуосевые конические шестерни закреплены на внутренних концах полуосей, на наружных концах которых крепятся ведущие колеса. Сателлиты, представляющие собой малые конические шестерни, посажены свободно на оси.

Рисунок 5.x Схема работы дифференциала.

При движении автомобиля на повороте, внутреннее колесо проходит меньший путь и вследствие сцепления с дорогой начинает вращаться медленнее. При этом сателлиты, вращаясь, начинают перекатываться по замедлившей свое вращение полуосевой шестерне внутреннего колеса. В результате сателлиты начинают вращаться около своих осей, увеличивая число оборотов второй полуосевой шестерни и наружного колеса соответственно.

Примечание
При наличии дифференциала между количеством оборотов колес существует определенная зависимость, при которой сумма чисел оборотов колес всегда равна удвоенному числу оборотов коробки дифференциала, т. е. при уменьшении числа оборотов одного из колес число оборотов другого колеса на столько же увеличивается. При неподвижной коробке дифференциала, если вращается одно из колес, другое колесо будет вращаться в обратную сторону.

Однако работа дифференциала и результат положителен только в случае сухой дороги. В определенных условиях дифференциал может отрицательно повлиять на движение автомобиля.

Так, при попадании одного из колес на скользкое место (лед, грязь) колесо из-за недостаточного сцепления с дорогой начинает буксовать. При значительном ухудшении сцепления буксующего колеса с дорогой тяговое усилие на нем становится очень низким. При этом второе колесо, имеющее достаточное сцепление с дорогой, останавливается, так как вследствие свойства дифференциала распределять усилие между колесами поровну тяговое усилие на втором колесе также становится очень малым и недостаточным для движения автомобиля. Буксующее колесо вращается при этом с удвоенным числом оборотов, и автомобиль полностью останавливается.

Разновидности дифференциалов

Дифференциалы могут быть симметричными и не симметричными, а так же свободными или с возможностью блокировки.

Примечание
Дифференциал, распределяющий тягу от двигателя поровну между колесами или между осями, называется симметричным. Если же дифференциал межосевой (делит тягу от двигателя в полноприводном автомобиле между передней и задней осью), он может быть несимметричным, то есть на одну из осей передавать меньше тяги, чем на другую.

Если симметричное распределение не всегда играет на руку управляемости или проходимости автомобиля, значит эту проблему необходимо решить. Есть два пути:

1. Установить в главную передачу дифференциал с возможностью его блокировки.

Так появились дифференциалы с блокировкой. Процесс блокировки может быть отдан на откуп механическому приводу с выведением рычага управления в салон автомобиля или же передан в ведение электроники и может быть автоматическим полностью или же с управлением при помощи контроллеров в салоне автомобиля.

2. Установить дифференциал повышенного трения, который при усложнившихся дорожных ситуациях просто-напросто не позволит всей тяге «уйти» на колесо, потерявшее сцепление с поверхностью.
