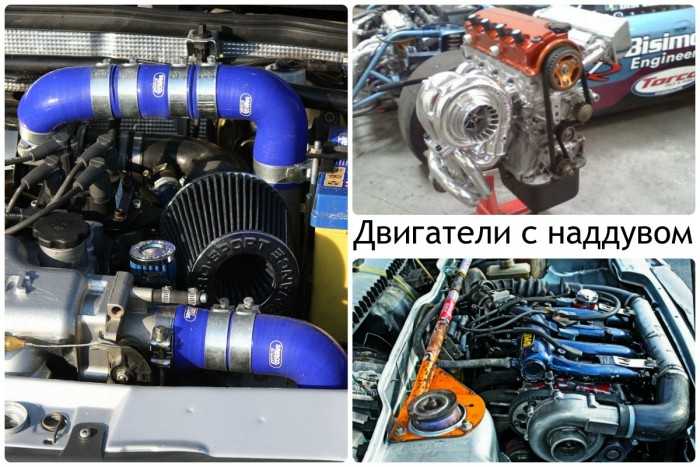

Компрессорный, турбо и атмосферный двигатели

Совсем недавно компрессор или турбину ставили на спортивные или тюнингованные автомобили. Сейчас же в большинстве случаев сам завод-производитель увеличивает мощность моторов такими агрегатами. В чём же отличие между атмосферными, турбированными или компрессорными двигателями? Если вы хотите это узнать, то эта статья для вас. Начнём с того, что все автомобильные двигатели делятся на две категории: атмосферные и наддувные. Эти два типа очень сильно отличаются между собой как по своей конструкции, так и по мощности.

Первым рассмотрим атмосферный двигатель. Данный тип моторов является одним из самых сложных по своему устройству. В атмосферном движке топливно-воздушная смесь подаётся в цилиндры идеально, то есть без каких-либо помех или сопротивлений. Из этого можно сделать вывод о том, что был серьёзно доработан коллектор. В этих двигателях очень важна точность, поэтому настройка распредвала довольно сложный процесс. Это всё делается для того, чтобы впускной клапан открывался максимально долго. Ну и конечно же увеличивают диаметр цилиндра, а также ход поршня, что даёт дополнительный прирост мощности. Мы убедились, что атмосферный двигатель довольно сложен в плане своей конструкции, но несомненным его плюсом является отличная реакция на педаль газа, а также запас мощности на любых оборотах. К довольно серьёзным минусам можно отнести немаленький расход топлива и не очень высокую износостойкость самого мотора.

Расскажем немного о турбированном двигателе. Данный тип моторов является наиболее востребованным среди автолюбителей. Конструкции турбированного и атмосферного двигателя почти одинаковые. Но суть турбины в том, что она нагнетает давление. Благодаря этому топливно-воздушная смесь подаётся с более высоким давлением в цилиндры, что даёт значительный прирост мощности. Часто турбину заменяют на более мощную, так как чем больше давление, тем больше мощность.

Но, к сожалению, как и любой другой двигатель турбированный тоже имеет недостатки. При низких оборотах работа турбины вообще не ощущается. Но при быстром наборе оборотов или же на высоких оборотах вы почувствуете приятное ускорение. Это значит, что заработала турбина. Ещё турбированные двигатели очень требовательны в плане смазки. Важным недостатком является не моментальный отклик турбины на педаль газа. Это называется турбояма. Но обычный автолюбитель не заметит этого явления в городском потоке, а вот для автоспорта это серьёзный минус.

Ну и последним рассмотрим компрессорный двигатель. Данный двигатель представляет собой механический нагнетатель, который начинает своё движение с помощью ременного привода. То есть суть этого движка в том, что от количества оборотов напрямую зависит его мощность. Чем выше обороты, тем выше мощность. Компрессор не только подаёт топливно-воздушную смесь в цилиндры под давлением, но и продувает впускной и выпускной клапан в момент наполовину открытия и закрытия, тем самым всегда прочищая цилиндры. Благодаря такой конструкции данный тип двигателей всегда готов работать на пределе своих возможностей. Минусом этого двигателя является эффективность взаимодействия только с большими объёмами, поэтому этот двигатель является очень неэкономичным.

Поделиться :

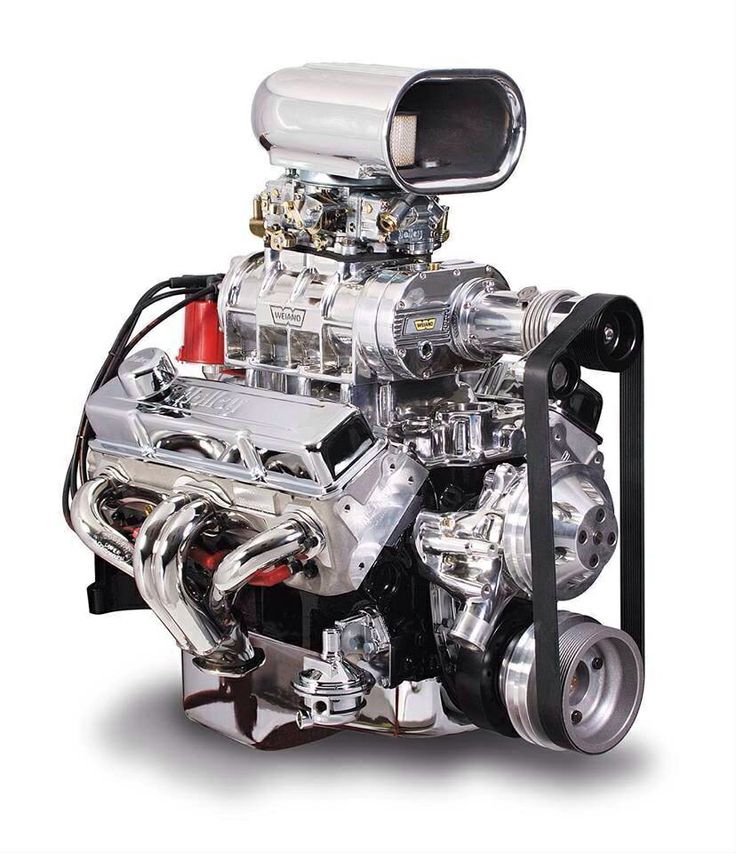

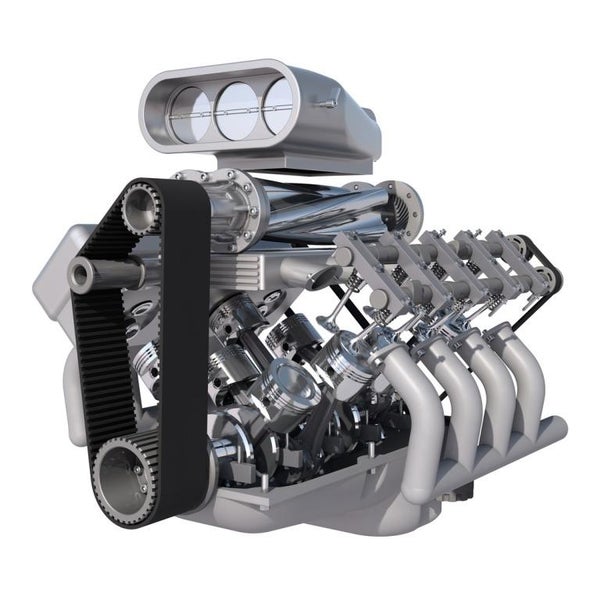

Компрессор (приводной нагнетатель)

Прокачать «сердце» автомобиля, усилить его движущую мощь хочет каждый автолюбитель. Есть несколько способов для получения заметного результата, но самым простым и распространенным является оборудование двигателя наддувом воздуха. Благодаря этому простому методу, можно добиться значительной прибавки лошадиных сил без увеличения рабочего объема, что в последнее время активно применяется большинством зарубежных автопроизводителей. Самыми распространенными являются турбокомпрессоры и приводные нагнетатели, которые на первый взгляд очень похожи, но в действительности имеют различия в конструкциях, тем самым оказывая разное влияние на характер автомобиля.

Чтобы понять, как работает эта система, не нужна специальная подготовка. Всё довольно просто: в цилиндры подается дополнительная порция воздуха, которая создает положительное давление на впуске. Это изменение отслеживается системой управления двигателем, которая настроена на приготовление рабочей смеси оптимального состава, что заставляет ее увеличить подачу топлива. В итоге мы получаем состав, при сгорании которого выделяется больше энергии, что и приводит к повышению мощности двигателя.

Рассмотрим основные отличия данных систем. Источником энергии для турбокомпрессоров являются отработанные газы двигателя, которые вращают турбинное колесо устройства. В отличие от них, приводные нагнетатели используют механическую передачу от коленвала двигателя. Поэтому производительность наддува находится в прямой зависимости от частоты вращения мотора, то есть компрессор в любой момент обеспечивает необходимую подачу воздуха.

Типы приводных нагнетателей

За последние сто лет было создано много типов приводных нагнетателей, но в современном автомобилестроении применяются чаще всего только три разновидности: роторные, винтовые и центробежные. Подача воздуха в первых двух видах производится при помощи двух цилиндрических вращающихся роторов особой формы, а в третьем — лопатками крыльчатки.

Роторные компрессоры

Ключевыми характеристиками роторных компрессоров является простота конструкции, большой срок эксплуатации, уравновешенность, высокая чистота подаваемого воздуха и положительная зависимость давления воздуха за компрессором от частоты вращения роторов. Эта особенность важна при работе двигателя в часто меняющихся режимах. Воздух в рабочей полости компрессора не сжимается, поэтому роторные приводные нагнетатели еще называют компрессорами с внешним сжатием. Устройства эффективны только при умеренной степени повышения давления, которая равна отношению величины давления нагнетания к давлению всасывания. При росте давления на впускном окне, КПД компрессора резко падает.

Чаще всего применяются роторные компрессоры, оснащенные двумя одинаковыми роторами и отличающиеся поперечным расположением впускного и выпускного окон в корпусе устройства. Это наглядно видно на приведенном рисунке.

К недостаткам таких компрессоров можно отнести заметную зависимость КПД устройства от величины зазоров между работающими деталями, большой нагрев, пульсацию давления нагнетания и сильный шум, которые заметны при применении простых в изготовлении прямозубых роторов. Исходя из этого, роторные компрессоры в основном используют для создания положительного давления со значениями не более 0,5-0,6 бара.

Стараясь уменьшить шум и улучшить равномерность подачи воздуха, роторы делают спиральной формы. Но даже эти ухищрения, как и применение окон клиновидной формы, только уменьшают пульсацию давления. Устранить ее полностью в компрессоре с внешним сжатием практически невозможно. Заметного уменьшения амплитуды пульсаций позволяет добиться применение трехзубчатых роторов вместо двухзубчатых. В этом случае период пульсации давления и скорости в проточной части устройства соответствует 60° угла поворота роторов.

Винтовые компрессоры

В отличие от роторного типа устройств, винтовые компрессоры обеспечивают диагональное движение воздуха в проточной части. Внутреннее сжатие достигается изменением объема полостей между корпусом и вращающимися винтовыми роторами. Такая конструкция позволяет получать довольно высокую степень повышения давления воздуха при высоком КПД (более 80%). Большая скорость вращения компрессора (до 12 тыс. об/мин) позволила снизить его габариты, к тому же появилась возможность использовать привод от газовой турбины.

Основными преимуществами винтового компрессора являются его высокая надежность и уравновешенность. Нагнетаемый воздух не содержит примесей масла, поэтому он наиболее пригоден для работы с поршневым двигателем.

Недостатком такого компрессора часто называют особую сложность формы роторов и их массивность, что ведет к их высокой стоимости. При работе винтовой компрессор производит шум высокой частоты, который вызывается пульсациями давления в режимах всасывания и нагнетания.

Рассмотрим конструкцию винтового компрессора на приведенном рисунке:

Его роторы представляют собой зубчатые колеса со спиральными зубьями, которые имеют большой угол наклона спирали. Профили зубьев и выемок роторов полностью соответствуют друг другу. В процессе работы зубья роторов не соприкасаются с корпусом и между собой, что достигается применением синхронизирующих шестерен на валах роторов. При этом отношение количества зубьев шестерен равно отношению количества зубьев соответствующих роторов. Основным распределительным органом при этом выступает ротор с впадинами.

Винтовые компрессоры могут создавать давление до 1 бара, а в некоторых случаях и выше, поэтому чаще всего применяются на мощных и скоростных автомобилях.

Центробежные компрессоры

Наибольшее распространение в двигателях внутреннего сгорания получили центробежные компрессоры. Этот тип устройств относится к лопаточным машинам, принцип действия которых основан на взаимодействии потока воздуха с лопатками рабочего колеса и неподвижных элементов машины. По сравнению с другими конструкциями, центробежные компрессоры имеют более компактные размеры и относительно просты в изготовлении.

Конструкция центробежного компрессора состоит из входного устройства, рабочего колеса (крыльчатки), и диффузора, который включает в себя безлопаточную и лопаточную части, причём последняя может отсутствовать. Также имеется воздухосборник, чаще всего выполняемый в виде улитки. В центробежном компрессоре воздух, пройдя через фильтр, попадает во входное устройство, которое для устойчивости потока постепенно сужается по направлению движения и служит для равномерного его подвода к колесу при минимальных потерях. Рабочее колесо устанавливается на шлицах, но в случае небольших размеров, может крепиться на гладком валу, который через механическую передачу связывается с коленвалом двигателя или рабочим колесом газовой турбины.

Основополагающими параметрами центробежного компрессора являются: расход воздуха, степень повышения давления и КПД компрессора. В современных устройствах, применяемых для наддува двигателей внутреннего сгорания, эти параметры могут изменяться в широком диапазоне. Так, например, степень повышения давления в компрессорах, приводимых в движение валом двигателя, может достигать 1,2 единиц. А в случае использования центробежного компрессора в форсированном комбинированном двигателе ее значение может достигать 3-3,5.

Центробежные компрессоры имеют много общего с турбокомпрессорами. Они довольно компактны, имеют небольшую цену и достаточно долговечны. Конечно, они не отличаются большим КПД и теряют свою эффективность на малых оборотах, но довольно часто применяются на отечественных автомобилях ВАЗ.

Хорошим примером такого устройства может служить компрессор «АutoTurbo» для ВАЗ 2110-2112 16V, 2170-2172 16V. Он может быть установлен на модель Лада-Приора, оснащенную ГУР или кондиционером. В комплекте используется серийный компрессор PK 23-1, создающий избыточное давление наддува до 0,5 бар при скорости вращения 5200 об/мин. Для его установки не требуется внесения изменений в конструкцию двигателя, только рекомендуется понизить степень сжатия путем замены штатной прокладки головки блока на более толстую. Разработчики изначально рассчитывали на максимальное упрощение установки компрессора, поэтому он может быть установлен автолюбителем самостоятельно.

Для установки на модель Нива-Шевроле предназначен центробежный компрессор «АutoTurbo» с установочным комплектом для ВАЗ 2123. В устройстве применен компрессор ПК-23, который при своевременной замене ремня и подшипников обладает неограниченным ресурсом. Создавая давление наддува до 0,5 бар, устройство отличается сравнительно небольшими габаритами и бесшумностью работы. Данный нагнетатель может устанавливаться на любые двигатели с максимальным объёмом 3 л.

Компрессоры

+ Только текстовый сайт + Версия без Flash + Свяжитесь с Гленном The banner informs younger students of the Kid’s Page»> Эта страница предназначена для учащихся колледжа, старшей или средней школы. Для младших школьников более простое объяснение информации на этой странице доступно на Детская страница. Большинство современных пассажирских и военных самолетов оснащены газотурбинные двигатели, также называемые реактивными двигатели. Есть несколько разных типы газотурбинных двигателей, но все газотурбинные двигатели имеют некоторые общие детали. Все турбины двигатели имеют компрессор для повышения давления поступающего воздуха до того, как он попадет в камеру сгорания. Производительность компрессора оказывает большое влияние на общий двигатель производительность. Как показано на рисунке выше, существует два основных типа компрессоры: осевой и центробежный . На фото компрессор слева называется осевым компрессором, потому что поток через компрессор проходит параллельно оси вращения. компрессор справа называется центробежным компрессор, потому что поток через этот компрессор поворачивается перпендикулярно оси вращения. Центробежные компрессоры, которые использовались в первых реактивных двигателях, до сих пор используются на небольших турбореактивных двигателях и турбовальный двигатели и как насосы на ракета двигатели. Современный большой турбореактивный и турбовентиляторный двигатели обычно используют осевые компрессоры. Зачем переходить на осевые компрессоры? Средняя, ​​одноступенчатая, центробежный компрессор может увеличить давление в 4 раза. аналогичный средний одноступенчатый осевой компрессор увеличивает давление всего на коэффициент 1,2. Но относительно легко связать вместе несколько ступеней и производят многоступенчатый осевой компрессор . в многоступенчатый компрессор, давление умножается от ряда к ряду (8 стадий по 1,2 на стадию дает коэффициент 4,3). Это намного больше сложно изготовить эффективный многоступенчатый центробежный компрессор потому что поток должен быть направлен обратно к оси на каждой ступени. Поскольку поток направлен перпендикулярно оси, двигатель с центробежный компрессор, как правило, шире, имеет большее поперечное сечение площади, чем соответствующая ось. Это создает дополнительные нежелательные аэродинамическое сопротивление. По этим причинам наиболее высокая производительность, высокая степень сжатия В газотурбинных двигателях используются многоступенчатые осевые компрессоры. Но, если только требуется умеренная степень сжатия, центробежный компрессор намного проще в использовании. Виды деятельности: Экскурсии с гидом Детали реактивного двигателя: Компрессор: Турбореактивные двигатели: Форсажные турбореактивные двигатели: Навигация . . Домашняя страница руководства для начинающих   + Горячая линия генерального инспектора + Данные о равных возможностях трудоустройства публикуются в соответствии с Законом об отсутствии страха + Бюджеты, стратегические планы и отчеты о подотчетности + Закон о свободе информации + Повестка дня президентского руководства + Заявление НАСА о конфиденциальности, отказ от ответственности, и сертификация доступности       Редактор: Нэнси Холл Официальный представитель НАСА: Нэнси Холл Последнее обновление: 13 мая 2021 г. + Связаться с Гленном

Компрессорная секция авиационного турбинного двигателя и типы компрессоров

Компрессорная секция газотурбинного двигателя выполняет множество функций. Его основная функция заключается в подаче воздуха в количестве, достаточном для удовлетворения потребностей горелок. В частности, для выполнения своего назначения компрессор должен повышать давление массы воздуха, поступающего из воздухозаборного тракта, а затем нагнетать его на горелки в необходимом количестве и под требуемыми давлениями.

Второй функцией компрессора является подача отбираемого воздуха для различных целей в двигателе и самолете. Отбираемый воздух берется из любой из различных ступеней давления компрессора. Точное расположение выпускных отверстий, конечно же, зависит от давления или температуры, необходимых для конкретной работы. Порты представляют собой небольшие отверстия в корпусе компрессора, примыкающие к конкретной ступени, из которой должен выпускаться воздух; таким образом, различные степени давления доступны, просто нажав на соответствующую ступень. Воздух часто отбирается из конечной ступени или ступени с самым высоким давлением, поскольку в этот момент давление и температура воздуха максимальны. Иногда может возникнуть необходимость охладить этот воздух под высоким давлением. Если он используется для наддува кабины или других целей, для которых избыточное тепло было бы неудобным или вредным, воздух проходит через блок кондиционирования воздуха, прежде чем он попадет в кабину. Отработанный воздух используется по-разному. Некоторые из текущих применений отбираемого воздуха:

1. Наддув, обогрев и охлаждение кабины
2. Противообледенительное и противообледенительное оборудование
3. Пневматический запуск двигателей
4. Вспомогательные приводные агрегаты (ADU)

Два основных типа компрессоров, используемых в настоящее время в газотурбинных авиационных двигателях центробежный поток и осевой поток. Компрессор с центробежным потоком достигает своей цели, подбирая входящий воздух и ускоряя его наружу за счет центробежного действия. Компрессор с осевым потоком сжимает воздух, в то время как воздух продолжает двигаться в своем первоначальном направлении потока, что позволяет избежать потерь энергии, вызванных поворотами. Компоненты каждого из этих двух типов компрессоров имеют свои индивидуальные функции при сжатии воздуха для секции сгорания. Ступенью в компрессоре считается повышение давления.

Центробежные компрессоры

Центробежный компрессор состоит из рабочего колеса (ротора), диффузора (статора) и коллектора компрессора. [Рисунок 1] Центробежные компрессоры имеют высокий подъем давления на ступень, который может составлять около 8:1. Как правило, центробежные компрессоры ограничены двумя ступенями из-за соображений эффективности. Двумя основными функциональными элементами являются крыльчатка и диффузор. Несмотря на то, что диффузор представляет собой отдельный блок, который размещается внутри и привинчивается к коллектору, весь узел (диффузор и коллектор) часто называют диффузором. Для уточнения при ознакомлении с компрессором блоки рассматриваются индивидуально. Рабочее колесо обычно изготавливается из кованого алюминиевого сплава, термически обработанного, обработанного и сглаженного для минимального ограничения потока и турбулентности.

В большинстве типов рабочее колесо изготавливается из цельной поковки. Крыльчатка этого типа показана на рис. 1. Крыльчатка, функция которой состоит в том, чтобы подбирать и ускорять воздух, направляемый наружу к диффузору, может быть двух типов — с одинарным или двойным входом. Принципиальные различия между двумя типами крыльчаток заключаются в размере и расположении воздуховодов. Двусторонний тип имеет меньший диаметр, но обычно работает с более высокой скоростью вращения, чтобы обеспечить достаточный поток воздуха. Одностороннее рабочее колесо, показанное на рис. 2, обеспечивает удобный воздуховод непосредственно к проушине рабочего колеса (нагнетательные лопасти), в отличие от более сложного воздуховода, необходимого для доступа к задней стороне двухстороннего типа. Хотя крыльчатка с односторонним входом немного более эффективна в приеме воздуха, она должна быть большого диаметра, чтобы подавать такое же количество воздуха, как и рабочее колесо с двойным входом. Это, конечно, увеличивает габаритный диаметр двигателя.

В воздуховод двухкамерного компрессора входит воздуховод. Эта камера необходима для компрессора двустороннего входа, потому что воздух должен поступать в двигатель почти под прямым углом к ​​оси двигателя. Следовательно, чтобы создать положительный поток, воздух должен окружать компрессор двигателя с положительным давлением перед входом в компрессор. В состав некоторых установок в качестве необходимых частей нагнетательной камеры входят вспомогательные дверцы воздухозаборника (продувочные дверцы). Эти продувочные люки пропускают воздух в моторный отсек во время наземной эксплуатации, когда потребности в воздухе для двигателя превышают расход воздуха через воздухозаборники. Двери удерживаются закрытыми под действием пружины, когда двигатель не работает. Однако во время работы двери автоматически открываются, когда давление в моторном отсеке падает ниже атмосферного. Во время взлета и полета набегающее давление воздуха в моторном отсеке помогает пружинам удерживать двери закрытыми.

Диффузор представляет собой кольцевую камеру с несколькими лопастями, образующими ряд расходящихся проходов в коллектор. Лопасти диффузора направляют поток воздуха от крыльчатки к коллектору под углом, предназначенным для сохранения максимального количества энергии, передаваемой крыльчаткой. Они также подают воздух в коллектор со скоростью и давлением, достаточными для использования в камерах сгорания. Обратитесь к рисунку 1-A и обратите внимание на стрелку, указывающую путь воздушного потока через диффузор, а затем через коллектор.

Коллектор компрессора, показанный на рис. 1-A, отводит поток воздуха от диффузора, который является составной частью коллектора, в камеры сгорания. Коллектор имеет по одному выпускному отверстию для каждой камеры, что обеспечивает равномерное распределение воздуха. Выходное колено компрессора прикручено болтами к каждому выходному отверстию. Эти воздуховыпускные отверстия выполнены в виде воздуховодов и известны под разными названиями, например воздуховоды, выпускные колена или впускные воздуховоды камеры сгорания. Независимо от используемой терминологии, эти выпускные каналы выполняют очень важную часть процесса диффузии; то есть они меняют радиальное направление воздушного потока на осевое, в котором процесс диффузии завершается после поворота. Чтобы колена могли эффективно выполнять эту функцию, внутрь колен иногда встраивают поворотные лопатки (каскадные лопатки). Эти лопасти уменьшают потери давления воздуха за счет гладкой вращающейся поверхности. [Рисунок 1-Б]

Осевой компрессор

Осевой компрессор состоит из двух основных элементов: ротора и статора. Ротор имеет лопасти, закрепленные на шпинделе. Эти лопасти толкают воздух назад так же, как пропеллер, из-за их угла наклона и контура аэродинамического профиля. Ротор, вращающийся с высокой скоростью, всасывает воздух на входе в компрессор и прогоняет его через ряд ступеней. От входа к выходу воздух течет по оси и сжимается в соотношении примерно 1,25:1 на ступень. Действие ротора увеличивает сжатие воздуха на каждой ступени и ускоряет его назад через несколько ступеней. При такой повышенной скорости энергия передается от компрессора воздуху в виде энергии скорости. Лопасти статора действуют как диффузоры на каждой ступени, частично преобразовывая высокую скорость в давление. Каждая следующая пара лопаток ротора и статора образует ступень давления. Количество рядов лопаток (ступеней) определяется количеством воздуха и требуемым повышением общего давления. Коэффициент сжатия компрессора увеличивается с количеством ступеней сжатия. В большинстве двигателей используется до 16 ступеней и более.

Статор имеет ряды лопаток, которые, в свою очередь, закреплены внутри кожуха. Статорные лопасти, которые неподвижны, выступают радиально к оси ротора и плотно прилегают к обеим сторонам каждой ступени лопастей ротора. В некоторых случаях корпус компрессора, в который вставлены лопатки статора, горизонтально разделен на половины. Верхнюю или нижнюю половину можно снять для осмотра или обслуживания лопастей ротора и статора.

Функция лопаток статора состоит в том, чтобы получать воздух из впускного воздуховода или с каждой предыдущей ступени, повышать давление воздуха и подавать его на следующую ступень с нужной скоростью и давлением. Они также контролируют направление воздуха к каждой ступени ротора для достижения максимально возможной эффективности лопаток компрессора. На рисунке 3 показаны элементы ротора и статора типичного осевого компрессора. Лопаткам ротора первой ступени может предшествовать узел входного направляющего аппарата, который может быть фиксированным или регулируемым.

Рис. 3. Элементы ротора и статора типичного осевого компрессора движения воздуха, поступающего в компрессор. Эта предварительная закрутка в направлении вращения двигателя улучшает аэродинамические характеристики компрессора за счет уменьшения сопротивления лопаток ротора первой ступени. Входные направляющие лопатки представляют собой изогнутые стальные лопатки, обычно приваренные к стальным внутреннему и внешнему кожухам. На нагнетательном конце компрессора лопатки статора сконструированы так, чтобы выпрямлять воздушный поток и устранять турбулентность. Эти лопасти называются выпрямляющими лопастями или узлом выпускной лопасти. Корпуса осевых компрессоров не только поддерживают лопатки статора и обеспечивают внешнюю стенку осевого пути, по которому следует воздух, но также обеспечивают средства для извлечения компрессорного воздуха для различных целей. Лопатки статора обычно изготавливаются из стали, устойчивой к коррозии и эрозии. Довольно часто они обтянуты полосой из подходящего материала для упрощения проблемы с креплением. Лопасти вварены в кожухи, а наружный кожух прикреплен к внутренней стенке корпуса компрессора радиальными стопорными винтами. Лопасти ротора обычно изготавливаются из нержавеющей стали, а последние ступени — из титана. Конструкция крепления лопастей к венцам дисков ротора различается, но обычно они вставляются в диски либо бульбовым, либо елочным способом. [Рисунок 4] Затем лезвия фиксируются на месте различными способами. Концы лопаток компрессора имеют уменьшенную толщину за счет вырезов, называемых профилями лопаток. Эти профили предотвращают серьезное повреждение лопасти или корпуса в случае контакта лопастей с корпусом компрессора. Это состояние может возникнуть, если лопасти ротора слишком ослаблены или опора ротора уменьшается из-за неисправного подшипника. Несмотря на то, что профили лопаток значительно снижают такие возможности, иногда лопатка может сломаться под нагрузкой от трения и нанести значительный ущерб лопаткам компрессора и узлам лопаток статора. Лопасти различаются по длине от входа до выхода, потому что кольцевое рабочее пространство (от барабана до кожуха) постепенно уменьшается к задней части за счет уменьшения диаметра кожуха. [Рисунок 5] Эта функция обеспечивает довольно постоянную скорость прохождения через компрессор, что помогает поддерживать постоянный поток воздуха. Рис. Ротор имеет барабанную или дисковую конструкцию. Ротор барабанного типа состоит из колец, которые соединены фланцами так, чтобы они подходили друг к другу, при этом вся сборка может быть скреплена сквозными болтами. Этот тип конструкции подходит для низкоскоростных компрессоров, где центробежные напряжения невелики. Ротор дискового типа состоит из ряда дисков, изготовленных из алюминиевых поковок, насаженных на стальной вал, с лопастями ротора, соединенными ласточкиным хвостом с ободами дисков. Другой метод изготовления ротора состоит в том, чтобы выточить диски и вал из цельной алюминиевой поковки, а затем прикрепить болтами стальные короткие валы к передней и задней части узла, чтобы получить опорные поверхности подшипников и шлицы для соединения с валом турбины. Роторы барабанного и дискового типа показаны на рисунках 5 и 6 соответственно. Рис. 6. Ротор дискового компрессора Совокупность ступеней компрессора и турбины на общем валу представляет собой двигатель, называемый двигателем. Общий вал получается путем соединения валов турбины и компрессора подходящим способом. Золотник двигателя поддерживается подшипниками, установленными в соответствующих корпусах подшипников. Как упоминалось ранее, в настоящее время используются две конфигурации осевого компрессора: один ротор/золотник и двойной ротор/золотник, иногда называемый сплошным золотником и разделенным золотником (двухзолотниковый, двойной золотник). В одной версии цельнозолотникового (однозолотникового) компрессора используются регулируемые направляющие лопатки на входе. Кроме того, первые несколько рядов лопаток статора являются переменными. Основное различие между регулируемым входным направляющим аппаратом (VIGV) и регулируемым статорным аппаратом (VSV) заключается в их положении относительно лопаток ротора. VIGV находятся перед лопастями несущего винта, а VSV — за лопастями несущего винта. Углы входных направляющих лопаток и первых нескольких ступеней статорных лопаток могут быть переменными. Во время работы воздух поступает в переднюю часть двигателя и направляется в компрессор под нужным углом регулируемой впускной направляющей и направляется VSV. Воздух сжимается и нагнетается в камеру сгорания. Топливная форсунка, которая входит в каждую гильзу сгорания, распыляет топливо для сгорания. Эти переменные контролируются в прямой зависимости от количества мощности, которую двигатель должен производить в зависимости от положения рычага управления мощностью. Большинство турбовентиляторных двигателей относятся к типу компрессоров с разделенной катушкой. В большинстве больших турбовентиляторных двигателей используется большой вентилятор с несколькими ступенями сжатия, называемый золотником низкого давления.
