В щековых дробилках с простым качанием материал раздавливается между двумя щёками, из которых одна неподвижна, а другая является подвижной — качающейся.

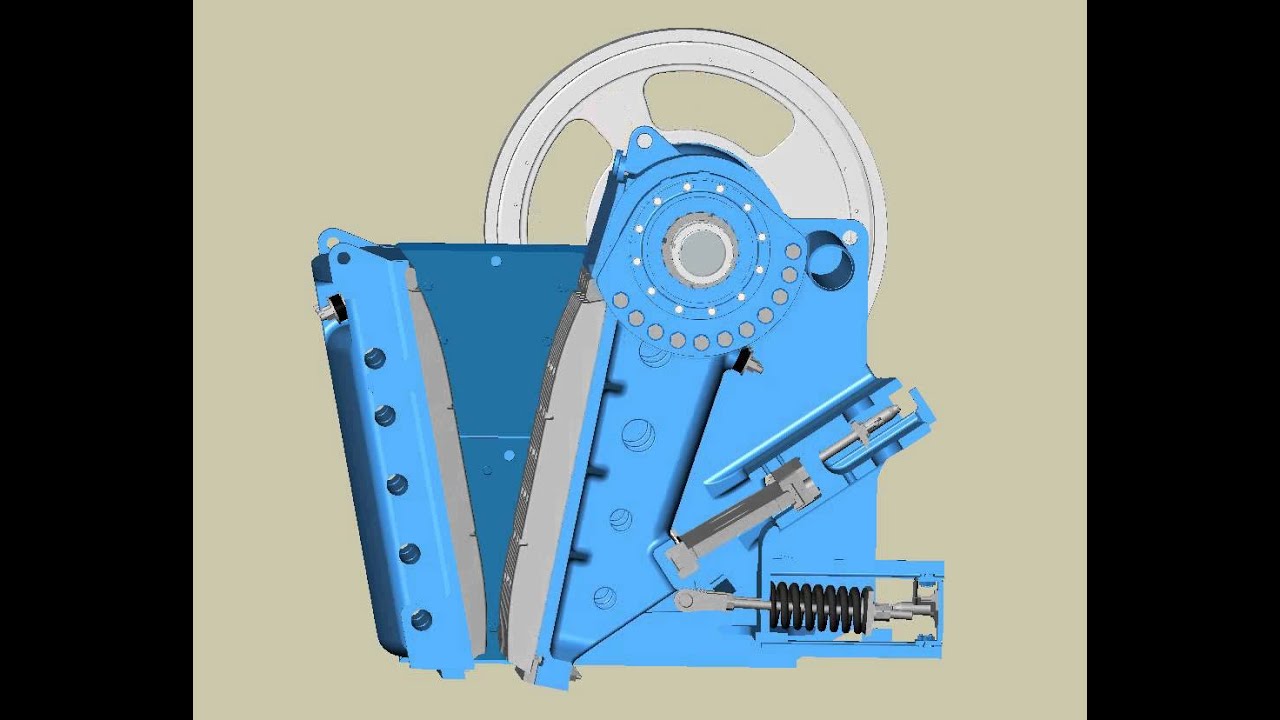

Конструкция щековой дробилки

Исходный материал поступает в пространство между щеками сверху. Дробленный продукт разгружается снизу при отходе подвижной щеки. Крупность максимальных кусков в дроблённом продукте определяется шириной выходной щели между подвижной и неподвижной щёками, а также физическими свойствами дробимого материала. Это оборудование часто используют в строительстве как дробилку для железобетона и бетона, камня и строительного мусора и других отходов.

Производительность щековой дробилки

Подвижная щека шарнирно подвешена на неподвижной или подвижной оси и попеременно то приближается к неподвижной щеке, то удаляется от неё. В щековых дробилках со сложным качанием щёки движутся на встречу друг другу. При сближении щек находящиеся между ними куски дробимого материала раздавливаются. Качающиеся движения щеки создаются вращающимися эксцентриковым механизмом.

Несмотря на название щековые дробилки со сложным качанием более простые по кинематике, проще в изготовлении, в 1,5 раза меньше весят и более производительные нежели с простым качением, поэтому и более распространены. Но своя ниша есть и у дробилок с простым качением — это разрушение особо прочных пород более 300 МПа на сжатие, например таких как ферросплавы.

Российские щековые дробилки СМД и ДРО

Технические характеристики и производительность дробилок СМД и ДРО

* Щековая дробилка с усиленной станиной для материалов с пределом прочности на сжатие до 500 МПа

** Щековая дробилка с гидроопорой подвижной щеки

*** Щековая дробилка с автоматической системой смазки

Все щековые дробилки оснащена электромеханическим устройством для дистанционного регулирования ширины выходной щели.

Чешские щековые дробилки

Основные технические параметры щековых дробилок со сложным качением DC

Модель щековой дробилки	Типоразмер	Размер куска исходного материала, наибольший, мм	Ширина разгрузочной щели, мм	Максимальная крупность готового, мм	Производ., м3/ч	Мощность двигателя основного привода, кВт	Масса, т
DCD 50×40 *	ЩДП-5х4	340	30-80	50-120	15-42	30	3,6
DC 75х50	ЩДС-7,5х5	425	20-80	30-120	15-58	55	8
DC 95х70	ЩДС-9,5х7	600	50-165	70-300	50-200	90-110	16
DC 115х85	ЩДС-11,5х8,5	725	80-250	120-375	100-300	90-132	31
DC 130×105	ЩДС-13х10,5	900	120-260	180-390	100-330	135-160	47. 5

Допустимые минимальные размеры зазора зависят от прочности и стойкости измельчаемого материала и должны согласовываться с изготовителем. Указанные производительности носят информативный характер и зависят от свойств и состава измельчаемого материала.

Комплектация чешских щековых дробилок :

• щековая дробилка с комплектом щёк
• привод российского производства, включает в себя электродвигатель, ременной шкив, клиновидные ремни, натяжные болты и кожух привода, установленный на корпусе дробилки
• футерованные загрузочные и разгрузочные течки
• устройство для автоматической смазки подшипников Lincoln (опция)
• гидравлическое устройство для облегчения изменения щели дробилки клиньями (опция)
• гидравлическое устройство для дистанционного изменения щели дробилки (опция)
• гидро-пневматический предохранитель (опция)
• несущие металлоконструкции c площадками обслуживания

Щековые дробилки отвечают наиболее важным требованиям, предъявляемым к современным щековым дробилкам – высокая производительность и простота конструкции.

Материал на дробление поступает в дробящую полость, образованную неподвижной щекой, подвижной щекой и боковыми футеровками. Станину образуют две боковины, передний и задний торец сваренные в единое целое и после сварки прошедшие через обжиг для снятие усталостных напряжений. Боковины в области дробящей полости защищены от износа боковой футеровкой, которая крепится на боковинах с помощью болтов. Неподвижная и подвижная щека представляют собой литные неразборные узлы. Крепятся в верхней части клиньями, стягиваемыми болтами. Подвижная щека установлена на маятнике, произведённым методом литья, а неподвижная крепится на переднем торце станины дробилки. Маятник приводится в движение эксцентриковым валом на котором он установлен с помощью двух двухрядных самоустанавливающихся бочкообразных роликоподшипниках. В станине эксцентриковый вал также установлен на двухрядных самоустанавливающихся бочкообразных подшипников в двух неразъемных корпусах подшипников, расположенных в боковинах. В нижней части маятника в опорном гнезде установлена распорная плита, второй конец которой также установлен на посадке качения в опорном гнезде упорного подшипника. Такая посадка не требует смазки. Гнезда в маятнике и в упорном подшипнике стянуты болтами. Подвижный механизм удерживается в собранном виде возвратным механизмом, образованным пружинной штангой и возвратной пружиной. Дробилка приводится в движение электродвигателем с помощью клиновых ремней через шкив маховика с клиновыми ремнями.

Для защиты от перегрузки в случае попадания в дробящую камеру недробимого предмета дробилка оснащена предохранительным устройством — распорной плитой.

Маховики расположены на концах эксцентрикового вала.

В целях предотвращения попадания пыли все подшипники качения защищены лабиринтными уплотнениями.

Плоскости соприкосновения распорной плиты с опорными гнездами защищены резиновым чехлом.

Выходной зазор можно регулировать в зависимости от заданной производительности дробилки, заданных размеров материала на выходе, а также в зависимости от степени износа дробящих щек. Регулировка осуществляется либо путем установки или выемки вкладышей между задним торцом и упорным подшипником для облегчения этого процесса, дробилка может комплектоваться гидравлическим отжимным устройством, либо полностью гидравлической регулировкой щели.

Привод дробилки состоит из следующих узлов:

• электродвигатель российского производства
• шкив двигателя
• рама привода
• ограждение привода
• клиновые ремни
• рама дробилки и привода расположена на виброизоляционной резине.

Преимущества щековых дробилок

• V образная камера дробления, хорошо захватывает куски материала
• корпус щековой дробилки, прошедший термическую обработку, делающую его прочнее
• сбалансированная конструкция
• хорошая ремонтопригодность

Производительность дробилки

Производительность щековой дробилки можно рассчитать по следующей формуле:

Пдр = 150*n*s*d*y*l*K,

где

• n — обороты вала дробилки в минуту;
• s — размер хода качания;
• d — размер фракции на выходе;
• y — вес вещества на выходе;
• l — размер зева механизма;
• K — коэффициент заполнения агрегата материалом для обработки.

Конечно данная формула сильно упрощена, но дает необходимое представление, которое поможет сделать выбор в пользу той или иной модели дробилки.

В данной формуле расчета производительности дробилки не учитываются равномерность подачи и процент влажности обрабатываемого материала, которые могут оказать на производительность серьезное влияние. Поэтому за расчетом производительности лучше обратиться к специалисту, он поможет не ошибиться в выборе наиболее оптимальной модели дробилки.

Щековые дробилки

Щековые дробилки

Совместными

усилиями

к_общему_успеху…

с_1997_года

«ИНТЕХ_ГмбХ»

English(int.)
Deutsch
English(USA)
English
Español
Français
Italiano
Português
日本語
简体中文

Изготовление и испытание щековых дробилок

производится на заводах в Швейцарии, Корее и США

Компания в России Интех ГмбХ / LLC Intech GmbH на рынке инжиниринговых услуг с 1997 года, официальный дистрибьютор различных производителей промышленного оборудования, предлагает Вашему вниманию различные щековые дробилки.

• Основные способы измельчения
• Дробилки. Щековая дробилка
• Конструкция щековых дробилок
• Основные характеристики и расчеты щековых дробилок
• Примеры технических предложений на щековые дробилки
  • Щековая дробилка, мощность 186 кВт
  • Щековая дробилка производительностью 6 т/ч
  • Щековая дробилка для угля и угольно-каменной смеси
  • Щековая дробилка производительностью до 1800 т/ч
  • Щековая дробилка производительностью до 500 м³/ч
  • Щековая дробилка для первичного дробления
  • Щековая дробилка с ленточным питателем

Основные способы измельчения

По такому свойству измельчаемого материала как твердость принято различать измельчение твердых веществ, средне твердых и мягких.

В зависимости от того, какая средняя крупность зерен у измельчаемого материала, выбирают либо способ дробления (осуществляется в дробилках), либо же размалывания (производится в мельницах).

Основные способы измельчения и применяемые для этого машины приведены ниже:

В большинстве случаев крупные куски материала измельчить до состояния муки за один раз в одном агрегате бывает просто невозможно или крайне неэффективно, поэтому нередко несколько измельчающих машин объединяют вместе в одну установку.

Ввиду того что в процессе одной этапа измельчения получается как мелкая, так и крупная фракция, то возникает необходимость использовать классификаторы для разделения полученных фракций продукта в зависимости от степени их крупности.

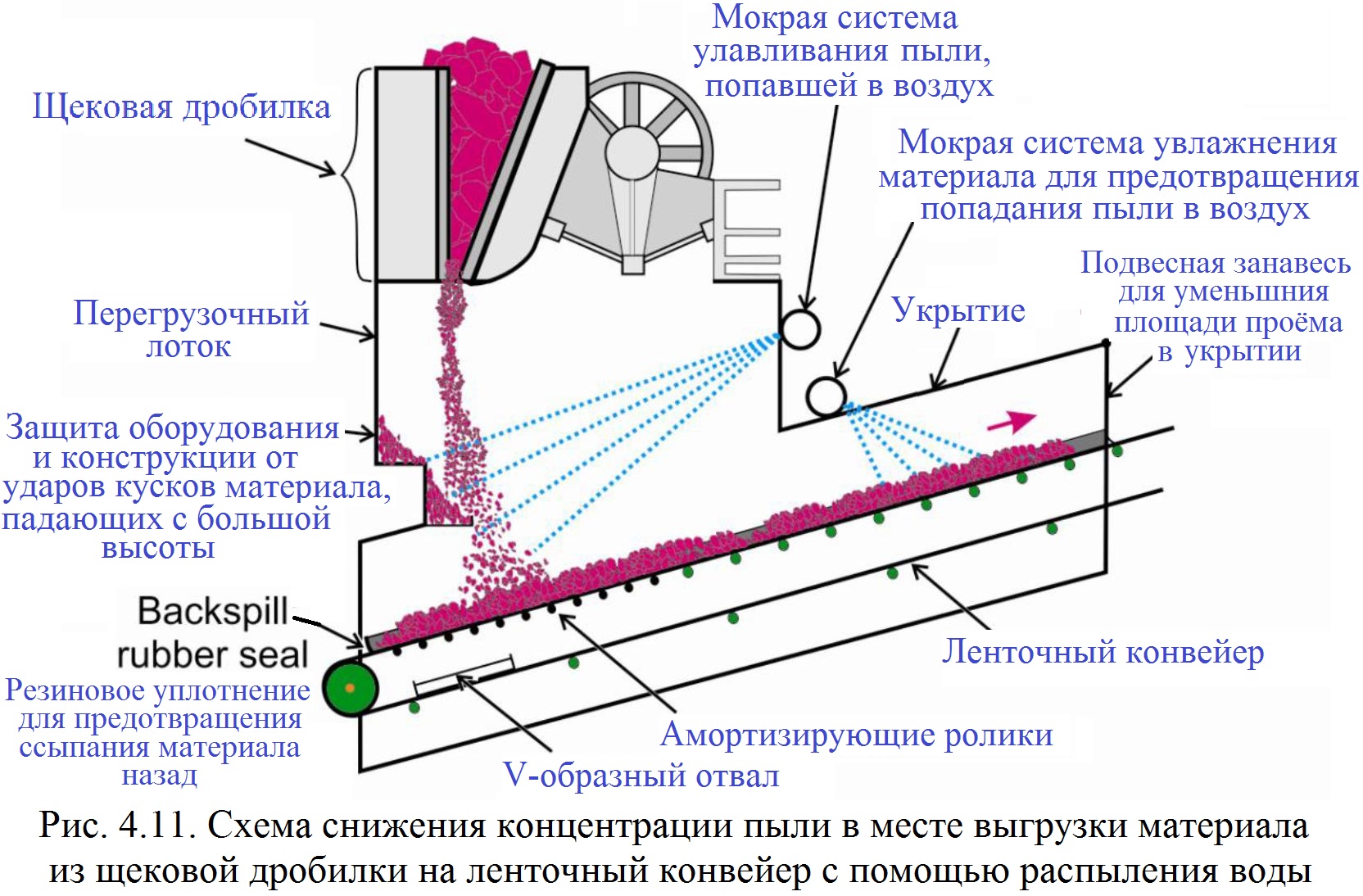

Поскольку при измельчении происходит весьма сильное пылеобразование, все измельчающие машины и все откаточные пути от них выполняют по типу закрытой системы. Воздух, выходящий из этой системы, должен пройти очистку в фильтрах и циклонах.

Дробилки. Щековая дробилка

Дробилки – это наиболее подходящие машины для грубого измельчения больших кусков материала. Куски в таких агрегатах можно измельчить до крупности в 5 миллиметров.

Свое название щековая дробилка получила из-за наличия в ней двух так называемых щек, одна из которых неподвижная, вторая же совершает возвратно-поступательные движения, тем самым попеременно уменьшая или увеличивая зазор между щеками.

Крупные куски измельчаемого материала, попадая при сжимающей нагрузке в рабочее пространство между щеками, дробятся при приближении подвижной щеки к неподвижной на более мелкие. Во время отвода подвижной щеки от неподвижной уже измельченные куски материала падают вниз, а более крупные куски, находящиеся выше, перемещаются на освободившееся место и повторно измельчаются при следующем приближении подвижной щеки. Крупный материал поступает в дробилку сверху и проскальзывает в пространство между одной щекой и другой. Регулируя ширину зазора между щеками и частоту их сближения можно тем самым изменять конечную крупность зерен материала и расход измельчаемого продукта.

Щековые дробилки принято считать универсальными машинами для предварителного дробления материалов. Измельчение в таких аргегатах осуществляется за счет раздавливания загруженного материала рабочими поверхностями дробилки, называемыми щеками (одна неподвижная, другая подвижная, крепится на шатуне). Измельченный продукт выпадает из щековой машины в момент обратного хода подвижной рабочей части (щеки).

В щековых дробилках подвижная щека приближается к неподвижной и удаляется от нее переодически. Эти дробилки, в зависимости от способа укрепление подвижной рабочей поверхности (щеки), бывают:

1. С наибольшим размахом в шпальте;
2. С наибольшим размахом в зеве;
3. С равномерным перемещением подвижной щеки.

Конструкция щековых дробилок

Рассмотрим конструкцию щековой дробилки на примере дробилки с наибольшим размахом в шпальте. Все детали и части дробилки находятся внутри массивной станины из чугуна, укрепленной на прочном кирпичном или бетонном основании. В габаритных машинах станина, как правило, разборная, изготавливается из стального литья или толстых (от 25 до 50 миллиметров) стальных плит путем их сваривания. Раздавливание крупнокускового материала осуществляется в рабочем пространстве машины, между ее подвижной щекой и неподвижной. Щеки (подвижная и неподвижная) и боковые стенки рабочего пространства машины защищены выполненными из специальной стали ребристыми съемными плитами. Подвешенная на неподвижной оси подвижная щека дробилки начинает совершать колебательные движения благодаря эксцентриковому валу и шатуну, который шарнирно связан с данной щекой рычагами (распорные плиты) и регулировочными клиньями. Ширину выпускной щели, которая определяет степень измельчения материала, регулируют клиньями путем их перемещения. Расположение клиньев изменяют при помощи предусмотренных для этих целей болтов. Натяжение в движущейся системе создается тягой и пружинами, которые обеспечивают так же обратное движение подвижной щеки.

Измельчение кусков материала происходит в момент поднятия шатуна, когда подвижная щека дробилки подходит к неподвижной. Когда шатун опускается, происходит открытие щели дробилки и выпадение измельченного материала из рабочего пространства. Шатун машины и ее распорные плиты образуют основу конструкции щековой машины – коленчатый рычаг, который позволяет получать огромные давления.

Дробилки этого типа характеризуются размерами загрузочного и выходного отверстия. Наиболее изнашиваемыми частями этих машин являются щеки, поэтому их изготавливают из износостойких материалов и делают съемными. Металл для щек выбирают в зависимости от характера материала, который подвергается измельчению. Для измельчения более мягких материалов щеки дробилки изготавливают из отбеленного (половинчатого) чугуна, для дробления твердых материалов – из стали (хромистой или же марганцовистой).

Поверхность щек дробилки может быть как ребристой, так и гладкой. Ребристые щеки применяют при крупном дроблении и для твердых материалов, гладкие – при мелком измельчении и для хрупких материалов.

Работающие на сжатие рычаги (опорные плиты) изготавливают обычно из стали, либо же из чугуна с отбелкой в концах. Сечение одного из рычагов делают таким, чтобы он ломался, если в машину случайно попадет очень твердый материал, к примеру, кусок металла, то есть, это своего рода предохранитель.

Щековые дробилки отличаются надежной конструкцией и просты в уходе. К их достоинствам можно так же отнести открывание выходной щели для выгрузки материала при обратном ходе подвижной щеки, сравнительную компактность установки и возможность быстрой замены изношенных частей.

Производители щековых машин сегодня изготавливают самые разнообразные по типу и размеру машины, начиная от самых компактных лабораторных агрегатов с размером зева 150 на 100 миллиметров и заканчивая довольно габаритными машинами, имеющими размер загрузочного отверстия 2100 на 3000 миллиметров. Последние способны дробить достаточно большие куски материала, объем которых составляет от 1 до 2 кубометра. Производительность таких машин – до 2,5 тысяч тонн в час при мощности привода до 400 киловатт.

Щековые дробилки сегодня широко используют для крупного дробления различных твердых материалов.

Конструкция дробилки, имеющей наибольший размах в загрузочном отверстии (зеве). Подвижная щека в этой дробилке представлена в виде массивного рычага, который качается возле нижней оси. Длинное плечо этого рычага (подвижная щека) соединено с эксцентриковым валом при помощи шатуна.

Регулировка щели машины осуществляется парными болтами, которые помогают передвигать подшипники нижней оси, находящиеся в специальной направляющей раме.

Ввиду того, что наибольший размах подвижной щеки в этой машине происходит не выходном отверстии, а в зеве, ширина выходной щели на протяжении всей работы не меняется, то есть остается той же, а выгружаемый из дробилки измельченный материал по величине кусков получается более однородным. Однако скапливающийся в нижней части агрегата измельченный материал может его засорить, именно это является самым основным недостатком этой дробилки.

Машины этого типа применяются преимущественно для предварительного дробления не слишком твердых материалов.

Основные характеристики и расчеты щековых дробилок

Одной и самых важных характеристик щековой дробилки является величина угла (𝜑) между подвижной щекой и неподвижной, именуемая как угол захвата. При слишком большой величине угла куски материала могут попросту выскакивать из входного отверстия машины. Если же величина угла будет слишком маленькой, то степень измельчения будет весьма незначительной по причине чересчур близко поставленных друг к другу щек.

Чтобы измельчаемый материал оставался в рабочем пространстве дробилки и не выпадал из зева, нужно, чтобы угол захвата не превышал удвоенного угла трения (2𝜌). Учитывая, что угол трения в среднем равен 17 градусам (tg 𝜌 = 0,3), то угол захвата максимум должен быть 34 градуса. Как правило, угол захвата выполняют в пределах от 15 до 25 градусов.

Число оборотов в машинах, имеющих кривошипный механизм, равно числу двойных качаний, тогда как в машинах, имеющих кулачковый механизм, оно в два раза меньше числа двойных качаний.

Обозначим:

φ – угол захвата;

h – высота слоя материала, находящегося в рабочем пространстве дробилки, см;

e – величина выходного отверстия при наименьшем открытии, см;

S – ход подвижной щеки, см;

e + S – величина выходного отверстия при максимальном открытии, см;

K – число двойных качений подвижной щеки в минуту.

Теперь допустим, что подвижная щека дробилки движется поступательно, то есть угол const. При отходе подвижной щеки от неподвижной на величину S из рабочего пространства машины через выходное отверстие дробилки провалится слой материала высотой:

h = S/tgφ, см

Чтобы данный слой измельченного материала выпал из машины, продолжительность хода подвижной щеки от одного ее крайнего положения до другого должна быть не меньше времени τ свободного падения материала под давлением силы тяжести с высоты:

τ = √2h/g, секунд (a)

Продолжительность одного хода подвижной щеки при числе двойных качаний в минуту K составит:

τ = 60/2K, секунд (б)

Сравнив уравнение (а) с уравнением (б), найдем:

K = 30 / √2h/g

Зная значение h, полученное выше, и подставив его и g = 981 см/сек, определим максимальное число двойных качаний K:

K_max = 665√tgφ/S

Полученное значение будет максимально допустимым, так как если число двойных качаний будет больше, измельченный материал попросту не успеет полностью проскочить через выходное отверстие. В щековых машинах число оборотов ее вала напрямую зависит от производительности машины. В дробилках малой производительности число оборотов обычно изменяется в пределах от 300 до 450, в машинах большой производительности – от 150 до 280. В практике принимают следующее число качений в минуту:

K = (600÷630)√tgφ/S

Что касается потребляемой мощности щековых дробилок, то ее аналитический расчет дает не совсем точные результаты. По этой причине мощность N двигателя для этих машин определяют грубо, используя для этого эмпирическую формулу:

N_дв = ab/60, л.с.

Где:

a – длина рабочего пространства щековой машины, см;

b – ширина рабочего пространства дробилки, см.

Примеры технических предложений на щековые дробилки

Щековая дробилка мощностью 186 кВт

Описание

• Стальная рама, усилена ребрами жесткости;
• Моноблочный стальной шатун;
• Термообработанный вал эксцентрика из кованой легированной стали;
• Конические роликоподшипники
• Сменные накладки щек выполнены из марганцовистой стали;
• стальные щеки;
• Ручная регулировка гидравлического переключателя;
• 2 маховика, один с выемками для клиновых ремней.
• Клиноременный привод, вкл. шкив двигателя и 5 клиновых ремней номинальной длины.
• электродвигатель с высоким пусковым и максимальным вращающим моментом, 186 кВт, 1200 об/мин.

Автоматическая система жидкой смазки подводит отфильтрованное масло к каждому подшипнику, расход масла контролируется.

Система автоматической подачи смазки включает:

• систему сигнализации низкого давления масла
• резервуар объемом 75,7 л,
• маслонасос с подачей 1,9 л/мин, мощность 0,56 кВт
• 380 В электродвигатель (пускатель и электропроводка не включены),
• клапан — регулятор расхода
• манометр,
• трубная обвязка,
• указатели расхода для обратных линий (линий возврата)
• погружной нагреватель и устройства управления.

Щековая дробилка производительностью 6 т/ч

Исходные данные:

Основные материалы, из которых изготовлены части машины:

Технические характеристики:

Материальное исполнение:

Примечание: *Производительность дробилки зависит от измельчаемого продукта и степени его измельчения. Для точного определения производительности необходимо проведение испытания.

Описание щековой дробилки

Измельчаемый материал поступает через загрузочное отверстие в верхнюю часть дробильной камеры, где разрушается за счет сжатия рабочих поверхностей подвижной и неподвижной щеки. По мере разрушения материал опускается в вниз дробильной камеры, пока не достигает требуемого размера и не выходит через разгрузочное отверстие с регулируемым сечением.

Щековая дробилка состоит из следующих деталей:

• Корпус с ребрами жесткости;
• Подвижная и неподвижная щеки;
• Вал;
• Маховики;
• Механизм регулировки степени измельчения.

Типовой чертеж

Примечание: Представленные чертежи ознакомительного характера. Чертежи с точными размерами будут предоставлены для согласования после подписания договора.

Щековая дробилка для угля и угольно-каменной смеси

Основная информация

Введение

Подобная щековая дробилка, как правило, используется как первичная дробилка в линиях разработки карьеров, дробильных установках для минеральной руды и установка производства порошка. Она может быть описана как обязательная установка в горной промышленности, строительстве, в области измельчения строительного мусора, гидроэнергетике, в области дорожного и железнодорожного строительства, а также прочих отраслях промышленности.

Характеристики:

1. Простая конструкция, проста технического обслуживания, стабильные характеристики, высокая производительность.
2. Ровные финальные (на выходе) частицы и высокий коэффициент дробления.
3. Объединяет передовые производственные технологии и материалы высокого качества.

Основная конструкция:

1. Маховик

2. Верхний обшивочный лист

3. Зафиксированная плита щековой дробилки

4. Рама

5. Нижний обшивочный лист

6. Натяжной стержень

7. Эксцентриковый вал

8. Подвижная щека

9. Подвижная плита щековой дробилки

10. Устройство регулировки

11 Распорная плита

12. Пружина

Технические данные щековой дробилки

Спецификация щековой дробилки

Примечания:

• Материал основного узла: сталь Q235
• Материал главного вала: 40CrMo
• Материал щек (плит): марганцевый сплав
• Форма углубления (полости): V-образная
• Распорная плита: одна
• Поверхность: пескоструйная обработка и покраска
• Тип защиты: пружинное и гидравлическое  отсоединение
• Смазка: консистентная смазка.

Рабочая Т может достигать -30 град. C

Срок службы при правильной эксплуатации – 10 лет.

Щековая дробилка производительностью до 1800 т/ч

Описание:

В щековой дробилке применены новейшие мировые технологии в области дробления материалов и исследовательские достижения. Это новейшие дробилки мирового уровня, которые успешно разрабатываются при помощи использования программ анализа методом конечных элементов, основанных на всемирном опыте проектирования и производства щековых дробилок.

В сравнении с традиционными щековыми дробилками, при создании было уделено большее количество внимания к деталям. Применены высокопрочные материалы, первоклассные процессы производства, в ней осуществлены преимущества высокопрочной конструкции, оборудование повышенной надёжности, повышенная степень дробления, повышенная производительность и пониженная стоимость.

Особенности и преимущества:

• Высокопрочная конструкция

  Два варианта исполнения рамы: сварная и сборная. Обычно, модели малой и средней производительности проектируются сварными, модели большой производительности – сборными.
  Сварная рама имеет широкую переходную скругленную кромку, которая в значительной степени снижает концентрацию напряжения, обеспечивая нахождение рамы под равномерным напряжением. Она обладает особенностью высокой ударной вязкости (сопротивление ударной нагрузке) и низкой вероятностью отказа и т.д.

  В сборной раме используется новейший принцип разбиения на модули, конструкция рамы без сварки, высокопрочная и высоконадежная. Цельно-блочная конструкция удобна для транспортировки и монтажа, особенно подходит для установки в подземном стволе шахты, высокогорных шахтах, так же, как и прочих узких местах и местах со сложной транспортировкой.
• Оптимизированное проектирование формообразующих элементов позволяют осуществить отличную производительность подачи материала

  Камера проектрируется симметрично V-образного вида, обладая большим углом наклона распорной плиты и длинноходного поршня, которые допускают большие размеры подаваемого материала, высокий выход и улучшенный гранулометрический состав, так же снижая истирание дробящей плиты дробилки в сравнении с традиционными дробилками.
• Длительный рабочий ресурс при тяжелых условиях работы

  Длительный рабочий ресурс при тяжелых условиях работы подразумевает установку эксцентрикового вала для тяжелых условий работы, высококачественных роликовых подшипников для тяжёлой нагрузки, оптимизацию ПО конечных элементов конструкции, обеспечение сопротивления ударной нагрузке подвижной плиты и высокую стабильность движения сборки. Лабиринтное уплотнение и централизованная система смазки гарантирует гарантирует отсутствие загрязнения масла для смазки подшипников и смазка поступает наиболее быстро.
• Защитный козырек для подвижной сборки

  Жесткий защитный козырек устанавливается над подвижной сборкой для избежания ударной нагрузки материала. Он эффективно защищает подвижную сборку и внутренние подшипники от разрушения.
• Внешняя опора подшипников

  Внешний литой корпус подшипников полностью совмещен с рамой, избегая составную конструкцию корпуса подшипника с ненужной радиальной нагрузкой на подшипник при процессе сборки. Обеспечивает более гладкую и ровную работу подшипника.
• Удобная регулируемая выходная сборка

  Щековая дробилка имеет механическую или гидравлическую регулировку выходного диапазона, в отличии от регулировки плит, регулировка двойным клином проще, надежнее, быстрее и сохраняет больше времени.
• Установка встроенного мотора

  Установка встроенного седла мотора и рамы может не только сохранить место, но так же может продлить эксплуатационный ресурс клинового ремня, в следствие синхронного перемещения рамы, седла мотора и мотора. Регулируемое седло мотора может регулировать натяжение ремня.
• Конструкция поглащения вибрации

  Дробилка фиксируется при помощи резинового устройства для поглощения вибрации, которое может эффективно ее поглощать, вместе с тем это позволяет дробилке перемещаться вертикально и продольно, таким образом снижая нагрузку на фундамент.

Технические характеристики

Щековая дробилка производительностью до 500 м³/ч

Описание:

Щековые дробилки с одной распорной плитой имеют особенность широкого диапазона дробления. Может быть использована для дробления материала с пределом прочности при сжатии не более 320 МПа.

Используется, как для первичного дробления, так и для вторичного дробления и измельчения.

Особенности и преимущества:

• Простая конструкция и надежная, удобная эксплуатация;
• Низкая стоимость эксплуатации.

Технические характеристики

Щековая дробилка для первичного дробления

Технические характеристики

Входное отверстие: 500×280 мм

Двигатель: 11 кВт – 400 В – 50 Гц – IP55

Регулировка зазора: 20 – 80 мм

Частота вращения: 350 об/мин

Вес: 2. 600 кг

Описание:

• Сварной корпус из толстолистового металла S235JR, с дробильной камерой, оснащенной поперечными изнашивающимися пластинами из магниевой стали.
• Эксцентриковый вал, установленный на крупногабаритных самоцентрирующихся подшипниках;
• Шток, который держит подвижную щеку, смонтирован на эксцентриковый вал.
• Шеки изготовлены из износоустойчивого биметаллического листа (12-14% Mn).
• Установка подвесной части, состоящей из гидравлической системы шарнирного соединения. Эта система включает: гидравлический цилиндр, насос, буферная емкость, клапана и предохранительные клапана. Рассчитано, что он открывается в случае применения необычных ударов, и для защиты щековой дробилки от разрушающих ударов случайно попавших не дробимых частей.
• Комплект возвратного устройства со спиральными пружинами.
• Тяжелое колесо для компенсации эксцентрика. V-образные ремни передачи установлены на колесе.
• Рама из тяжелых стальных профилей для опоры дробилки и двигателя.
• Группа контроля состоит из:
• а) асинхронного трехфазного двигателя с ротором с контактными кольцами;
• б) ременной шкив привода, блокированный на конце вала двигателя;
• в) комплект V-образных ремней;
• г) комплект защитных коробок для передачи мощности и маховиков;
• д) натяжное устройство для двигателя;
• КИП: обнаружение вращения – концевой выключатель для подвижной щеки.

Щековая дробилка с ленточным питателем

Технические характеристики

Описание установки

Дробилка предназначена для дробления мелких отходов (штукатурки, кирпича, бетона) и аналогичного нелипкого, среднетвердого материала (с прочностью на сжатие до 100 МПа) с комками до 15 см. Продукт на выходе — крошка до 70 мм, которую можно использовать в строительстве и др.

Установка состоит из одной щековой дробилки с одним рычагом, стальной сварной рамы, инструментального ящика с возможностью блокировки, распределительного щита. Дробилка приводится в действие электродвигателем 5,5 кВт. Самая тяжелая часть дробилки — станина, состоящая из массивной сварной конструкции.

Сварная конструкция состоит из двух боковых стенок, передней и задней стенок и трубчатой распорки. Неподвижная щека крепится к передней стенке при помощи болтов. Точно так же подвижная щека крепится к маятнику.

Неподвижная и подвижная щеки являются одиночными и взаимозаменяемыми, при износе они могут быть перевернуты. Щеки отливаются из стали 12% Mn.

Маятник приводится в движение эксцентриковым шпинделем, он установлен на нём в двух поворотных подшипниках. Этот блок также установлен в два поворотных подшипника, вставленных в два неразъемных подшипниковых узла, которые расположены на боковых фланцах и закреплены винтами.

Маховики расположены на обоих концах эксцентрикового вала. Распорная пластина — генераторного типа не требует смазки. Сферические роликоподшипники защищены от пыли лабиринтными уплотнениями. Дробилка защищена от перегрузки с помощью распорной пластины, которая сконструирована так, что она перемещается, когда недробящийся материал попадает в дробилку.

Все роликовые подшипники смазываются в соответствии с планом смазки. Зазор на выходе может быть отрегулирован в зависимости от требуемой производительности дробилки и степени износа дробильных щек. Регулирование осуществляется путем вставки (извлечения) пар втулок под опорным поддоном.

Движущийся механизм удерживается вместе реверсивным механизмом, который состоит из пружинного штока и пружины.

Дробилка приводится в движение с помощью электродвигателя и клиноременной передачи.

Дробилка работает в обычных климатических условиях до -10 ºС. Дробилка может быть установлена на любой горизонтальной поверхности. Загрузка установки происходит с помощью небольшого ленточного конвейера с приемным конусом.

Персонал компании Интех ГмбХ (Intech GmbH) ответит на любые технические вопросы по поставляемым компанией различным щековым дробилкам.

• Jaw crusher
• Backenbrechern
• Trituradoras de mandíbula

2023 Щековая дробилка ARK J-2716

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Позвоните нам сейчас

+1 800 329 3375

Мой флот

Ничего не найдено.

Просмотреть все

Ничего не найдено.

ARK

Дробилка — J-2716 — ARK

$

205000

доп. налог

В продаже до 31 декабря

$

205000

доп. налог

В продаже до 31 декабря

-$

скидка

Финансы ежемесячно от

$

3654 — 4686

Рассчитать

от 3654 до 4686 долларов в месяц

Рассчитать

от 3654 до 4686 долларов в месяц

Рассчитать

3

в наличии

Приблиз. Доставка:

Поговорите со специалистомПодать заявку на финансирование

Купить онлайн

Подать заявку на финансированиеПодать заявку на финансирование

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

бесплатно
доставка

бесплатно
Комплект деталей

12 мес. / 1000 часов Гарантия

Основные характеристики

Размер в

12″ — 18″

Размер вне

900 02 3/4″ — 3-1/4″

Макс. тонна на час

90 тонн в час

Объем выпуска

Высота загрузки

Высота штабеля

Размер барабана

Размер платформы

Мощность двигателя

74 л.с.

Эксплуатационная масса

26 450 фунтов

Глубина копания

Диаметр инструмента

Вес держателя

Размер отверстия

Вес опрокидывания

Материалы

Бетон

,

Отходы от сноса

90 002 ,

Асфальт

,

Камень

,

Кирпич

,

Первичный камень

,

Гравий

,

Обзор

J-2716 разработан для операторов, которым нужна универсальная и мобильная машина. Он достаточно мал, чтобы поместиться в транспортировочный контейнер, но при этом достаточно прочен, чтобы выдерживать самые тяжелые условия эксплуатации. Эта дробилка оснащена парой 27-дюймовых ✕ 16-дюймовых одинарных рычажных щек, которые можно гидравлически отрегулировать до 3/4 дюйма. Также имеется датчик подачи или «волшебный глаз» над щеками, который используется для запуска и остановки вибрационной дробилки. питателя, чтобы предотвратить засорение и поддерживать работу машины с максимальной эффективностью.0003

Практические примеры

321 Pavers, Мельбурн, Флорида

Как мы помогли Тайлеру пройти путь от новичка до эксперта в области дробления

Местный поставщик Тайлера не мог удовлетворить спрос на бетонный щебень, поэтому он начал производить свой собственный! Узнайте, как мы помогли ему с его сокрушительной установкой.

Детали

Характеристики

Компактный размер для универсальности, маневренности и простоты транспортировки

Гидравлически регулируемая установка челюсти

Функция реверсивной щеки для работы с липкими материалами / очистки от засоров

Датчик уровня камеры

Дробилка с прямым приводом

Простые и интуитивно понятные кнопки управления

Платформа доступа

Быстрое время настройки

Получить a Кредит

Финансирование от $3654 — 4686 ежемесячный платеж

Индивидуальный кредит

Гарантия и гарантии

БЕСПЛАТНАЯ доставка по США

БЕСПЛАТНАЯ доставка по всей стране прямо с завода. Дополнительные расходы по доставке могут взиматься для: HI, AK, PR.

Гарантия первого «впечатления»

Мы будем работать с вами, чтобы отточить вашу установку до тех пор, пока ваша машина не начнет производить нужный вам материал.

Гарантия производителя

На наше оборудование распространяется стандартная гарантия 12 месяцев / 1000 часов – в зависимости от того, что наступит раньше.

Запасные части, встроенные в

Пакет запасных частей входит в комплект каждой единицы оборудования при покупке через Machinery Partner.

Показать больше

Показать меньше

Характеристики

Тип двигателя

Doosan Tier 4 Final

Мощность двигателя

74 л.с. 6 дюймов

Дорожный просвет

Максимальный радиус копания

Радиус поворота задней части

Усилие копания (ковша)

Рабочий размер (Д ✕ Ш ✕ В)

28 футов 7 дюймов ✕ 7 футов 3 дюйма ✕ 8 футов 1 дюйм

Транспортный размер (Д ✕ Ш ✕ В)

18 футов 1 дюйм ✕ 7 футов 3 дюйма ✕ 7 футов 3 дюйма

Вес

26 450 фунтов

Отличие от Machinery Partner

Покупайте напрямую

Приобретайте оборудование от производителей со всего мира, а не только тех, к которым вы можете приехать.

Консультация эксперта

Наши специалисты помогут вам выбрать правильное оборудование и научат вас, как получить максимальную отдачу от вашей установки.

Местные техники по обслуживанию

Наша команда находит и обучает местных техников для обслуживания и ремонта вашего оборудования.

Гибкое финансирование

Работайте с нашей специальной сетью кредиторов, чтобы получить наилучшую возможную ставку, или обратитесь в свой собственный банк.

Показать больше

Показать меньше

Дополнения

Прожектор для работы ночью

Прожектор для работы ночью

Прожектор для работы ночью (+$610)

Резиновые прокладки на болтах на всех гусеничных цепях

Резиновые прокладки на болтах на всех гусеничных цепях (+885 долларов США)

Резиновая цепь

Резиновая цепь (+$1500)

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Показать больше

Показать меньше

Видео

Пропало видео?

Расскажите нам, что вы хотите увидеть

Загрузки

Загрузки

Загрузки

Загрузки

Производитель

A RK — это новый бренд высококачественных, но доступных по цене дробилок, грохотов и другого оборудования для обработки материалов. Оборудование ARK известно своей великолепной конструкцией и усовершенствованием, которое было отточено десятилетиями производственного и инженерного ноу-хау. Этот опыт привел к созданию высококачественных машин, которые просты в использовании, эксплуатации и обслуживании. От блокировки дверных петель до открытых сервисных отсеков и управления с сенсорным экраном. Машины ARK известны продуманными деталями и простотой управления.

Узнать больше

Получить эту машину

сколько стоит щековая дробилка？

Перейти к основному содержанию

Дробилка минералов ZENITH

Дробилка минералов ZENITH

ZENITH производит горно-шахтное дробильное оборудование, оборудование для производства песка, горно-шахтное дробильное оборудование, мобильное дробильное оборудование.

Опубликовано 17 февраля 2023 г.

+ Подписаться

Стоимость щековой дробилки может варьироваться в зависимости от размера и мощности машины, а также доступных функций и опций. Вообще говоря, цена щековых дробилок варьируется от 10 000 до 1 000 000 долларов.

Щековые дробилки меньшего размера производительностью около 100-150 тонн в час обычно стоят от 90 000 до 150 000 долларов, тогда как модели с большей производительностью могут стоить от 250 000 до 1 000 000 долларов. Однако конкретная стоимость щековой дробилки будет зависеть от многих факторов, таких как тип измельчаемого материала, требуемая производительность и выходной размер, местонахождение оборудования, а также поставщик или производитель машины.

Важно отметить, что цена покупки — это лишь один аспект общей стоимости владения. Другие факторы, такие как техническое обслуживание, ремонт и эксплуатационные расходы (такие как потребление энергии и трудозатраты), также должны быть приняты во внимание.

Всегда полезно провести тщательное исследование и сравнить цены от нескольких производителей и поставщиков, чтобы найти наилучшее соотношение цены и качества для ваших конкретных потребностей.

Свяжитесь с нами

 Онлайн-сервис (теперь чат)

WhatsApp: 8615515

2

Веб-сайт (мобильный): https://swac.co.za/

Веб-сайт (ПК): https://swac.co.za/

Ссылки по теме

• Сколько стоит Стоимость щековой дробилки 800 тонн?
• Какая площадь требуется для установки дробильной установки?
• сколько стоит машина для дробления железной руды？
• сколько стоит карьерная техника
• сколько стоит каменная дробилка 150 тонн?
• как работает гидравлическая конусная дробилка?
• как выбрать дробилку?
• как спроектировать классификатор для промывки песка?
• Как снять прокладку на шаровой мельнице?
• как сделать, когда шаровая мельница входит в выпуклость живота?

• поставщики щековой дробилки известняка ботсвана


  11 апр.

  2023 г.

• Третичные дробилки для мрамора


  11 апр. 2023 г.

• Угольная дробильная установка Филиппины


  11 апр. 2023 г.

• Как выбрать шаровую мельницу и вальцовую мельницу?


  11 апр. 2023 г.

• дробильная установка по переработке марганцевой руды


  10 апр.

  2023 г.

• шлифовальный станок по камню цена Эфиопия


  10 апр. 2023 г.

• Машины и оборудование для очистки карьеров


  10 апр. 2023 г.

• измельчитель известняка для производства цемента


  7 апр. 2023 г.

• оборудование для обогащения кварцевого песка


  7 апр.
