Электромеханические и механические характеристики двигателей постоянного тока с независимым и параллельным возбуждением

Вид электромеханической и механической характеристик двигателей постоянного тока зависит от способа возбуждения, поэтому рассмотрим сначала характеристики двигателей с независимым возбуждением.

Схема двигателя постоянного тока с независимым возбуждением.

Напряжение, подводимое к двигателю должно быть достаточным, чтобы создать ЭДС якоря Eа и покрыть потери на активное сопротивление якорной цепи.

U = E_а + I_а · ΣR_а
ΣR_а = r_а + R_доб
U = C_M · Ф_δ · ω + I_а · ΣR_а
C_M · Ф_δ · ω = U – I_а · ΣR_а
ω = (U – I_а · ΣR_а) / (C_M · Ф_δ)

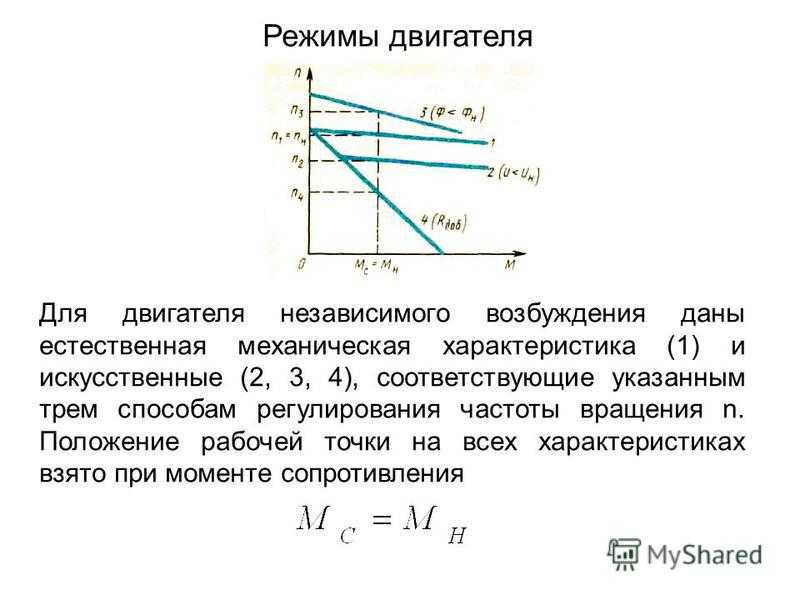

Электромеханической характеристикой двигателя постоянного тока называется зависимость скорости вращения от тока якоря.

Если подать напряжение на обмотку якоря при отсутствии тока на обмотке возбуждения, то магнитный поток будет равен нулю, а скорость будет стремиться к бесконечности. Такое явление называется разносом двигателя. Чтобы избежать разноса двигателя используются электродвигатели с параллельным возбуждением – двигатели, у которых обмотка возбуждения соединяется внутри машины параллельно обмотке якоря.

Схема двигателя постоянного тока с параллельным возбуждением.

M = C_M · Ф_δ · I_а
I_а = M / (C_M · Ф_δ)

Уравнение механической характеристики двигателя постоянного тока с параллельным и независимым возбуждением:

ω = [U / (C_M • Ф_δ)] – [(M · ΣR_а) / (C_M · Ф_δ)²]

Как видно из формул, зависимость между скоростью и током якоря носит линейный характер, следовательно, электромеханическая характеристика будет представлять собой прямую линию.
Рассмотрим характерные точки электромеханической характеристики:

Электромеханическая характеристика двигателя постоянного тока с параллельным возбуждением.

1. ω = 0; I_а = I_п = U / r_а
Точка 1 – пусковая точка. С нее начинается разгон двигателя.
Пусковой ток I_п = (8÷10) I_н

2. ω = U / (C_M·Ф_δ) = ω₀; I_а = 0
ω₀ – скорость идеального холостого хода.

3. ω = ω_н; I_а = I_н
Точка номинальной работы.

4. ω > ω₀; I_а < 0
Генераторный режим работы двигателя (режим рекуперативного торможения).

5. ω < 0; I_а > I_п
Если под действием производственного механизма изменится направление вращения электрического двигателя, то двигатель перейдет в режим торможения противовключением, который называется силовой спуск.

Если мы поменяем полярность, то будет реверс.

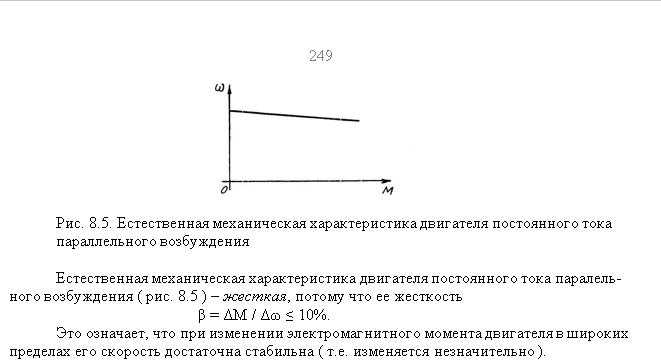

Механическая характеристика имеет такой же вид, как и электромеханическая, но в другом масштабе.

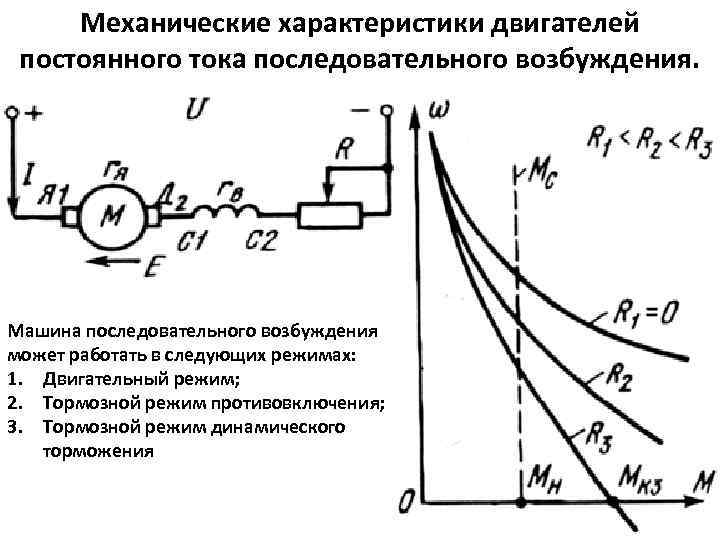

14.Механические характеристики дпт последовательного возбуждения.

Рис.15.
Схема включения ДПТ НВ

Уравнение
электромеханической характеристки:

,

где

.

В
отличие от двигателя постоянного тока
независимого возбуждения, здесь
магнитный поток Ф является функцией
тока якоря Ф=f(I)
–кривая намагничивания:

Для
ненасыщенного участка кривой можно
считать:

, тогда

.

Выражение
для механической характеристики:

(см.
рис.).

Рис.16.
Естественная механическая характеристика
ДПТ ПВ

Особенностью
механических характеристик рассматриваемого
двигателя является невозможность
получения режима идеального холостого
хода. При нагрузке ниже 15-20% от номинальной
работа двигателя практически недопустима
из-за чрезмерного увеличения скорости
якоря.

Рис.17.
Процесс пуска двигателя постоянного
тока с последовательным возбуждением

15.Механические характеристики дпт последовательного возбуждения в тормозных режимах.

Возможны
два тормозных режима:

1.Противовключением

2.Динамическое
торможение

При
торможении противовключением в цепь
якоря двигателя вводится дополнительный
резистор для ограничения тока.

Торможение
противовключением возможно, если
движущий момент нагрузки больше момента
короткого замыкания М_кз.

Так
же возможно торможение противовключением
при изменении полярности напряжения,
подводимого к якорю (без изменения
направления тока в обмотке возбуждения).

Рис.18.
Механические характеристики ДПТ ПВ
тормозных режимах

Рис.19.
Механическая характеристика при
торможении противовключением при
изменении полярности напряжения.

Динамическое
торможение может быть осуществлено
двумя способами:

1.С
самовозбуждением (рис. 20,а)

2.
С независимым возбуждением (рис.20, б)

Рис.20.
Схемы включения ДПТ НВ при динамическом
торможении

Рис.21.
Механические характеристики динамического
торможения с назависимым возбуждением.

16.Механические характеристики дпт смешанного возбуждения.

Рис.22.
Схема включения и механическая
характеристика ДПТ СМ

Рис.23.
Механические характеристики различных
режимов торможения:

а)
С отдачей энергии в сеть

б)
Динамическое

в)
Противовключением

,

где
Ф₀
–магнитный поток, созданный током
возбуждения независимой обмотки.

17.Механические характеристики ад.

Рис.24.
Механическая характеристика асинхронного
двигателя

Момент
асинхронного двигателя можно выразить:

где
M_k
–максимальный момент двигателя;

-скольжение
двигателя;

R₁
и

-первичное и вторичное приведённые
активные сопротивления;

s_k
–критическое скольжение, соответствующее
максимальному моменту;

.

Характерные
точки механической характеристики:

1)s=0,
M=0
– скорость двигателя равна синхронной
ω₀

2)s=s_ном,
M=M_ном
– номинальная скорость и номинальный
момент

3)s=s_k,
M=M_кд
– максимальный момент в двигательном
режиме

4)s=1,0
,

– начальный пусковой момент

5)s=-s_k,
M=-M_k
– максимальный момент в генераторном
режиме работы параллельно с сетью.

При
s>1,0
двигатель работает в режиме торможения
противовключением.

При
s<0
имеет место генераторный режим параллельно
с сетью.

В
генераторном режиме параллельно с
сетью:

,
то есть M_К,Г>M_КД
,

где

.

Если
в выражении (*) пренебречь активным
сопротивлением статора, то:

,

где

.

При
s>s_н
(нерабочая часть характеристики)
получается уравнение гиперболы:

или

,
где

.

Эта
часть характеристики соответствует
лишь пусковым и тормозным режимам.

При
малых значениях скольжения s<s_н
получаем уравнение прямой:

или

_, где

.

Эта
линейная часть характеристики является
её рабочей частью, на которой двигатель
работает в установившемся режиме.

Рис.25.
Механическая характеристика асинхронного
двигателя с фазным ротором.

Рис.26.
Механическая характеристика и ω=f(I)
асинхронного двигателя с короткозамкнутым
ротором(с круглыми пазами).

Момент
асинхронного двигателя:

,

где


конструктивная постоянная асинхронного
двигателя;

 угол
сдвига между ЭДС и током ротора;

.

При
увеличении скольжения растет ЭДС ротора

,
возрастает ток ротора

,
а

уменьшается (на рабочем участке очень
незначительно).
