Дорожная фреза — это строительное навесное оборудование, которое предназначено для измельчения и разрушения асфальтобетонных покрытий, снятия и нанесения дорожной разметки.

Назначение дорожной фрезы

Фрезы применяются для фрезерования (удаления) верхнего слоя дорожного полотна. Дорожная фреза используется при ремонте ям и колейности дорог, а также как вспомогательное оборудование при ремонте магистральных дорог, когда нужно сделать плавный переход между снятым покрытием и старым асфальтом.

Ищете дорожную фрезу? Поможем выбрать эффективное и доступное решение.

Подобрать дорожную фрезу

Устройство и принцип работы дорожной фрезы

Стандартная фреза состоит из корпуса, барабана и гидравлического двигателя. Рабочий орган фрезы — это фрезерный барабан, на нем расположены резцедержатели с твердосплавными резцами. На барабане установлены резцы.

Когда оператор подает давление на гидромотор, барабан начинает вращаться. Происходит механическое взаимодействие резцов фрезы с асфальтобетонным покрытием. Поскольку резцы изготовлены из специального сплава, их твердость намного выше твердости асфальта, что позволяет снимать старое покрытие с большой эффективностью.

В ходе работы резец двигается вокруг своей продольной оси. При этом вращение происходит в основном во время холостого хода. Результатом вращения становится равномерный износ контактных поверхностей резца. Важно регулярно контролировать состояние резцов, так как они имеют ключевое значение в процессе фрезеровки.

Технические характеристики дорожных фрез

Главными характеристиками фрезы являются:

• ширина фрезерования;
• заглубление во фрезеруемую поверхность;
• наличие или отсутствие восьмиградусного перекоса;
• способ регулировки заглубления и поперечного сдвига, гидравлический или механический.

Фрезы, представленные в Компании «Традиция-К», имеют ширину от 350 до 600 мм и заглубление до 150 мм.

Клиенты часто спрашивают у нас расчет производительности дорожной фрезы. Можно сказать, что при заглублении 50 мм производительность навесной фрезы составляет 1 метр в минуту.

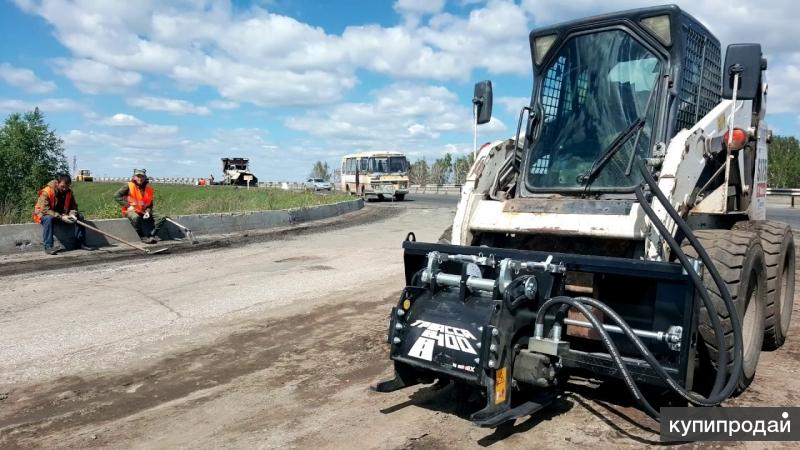

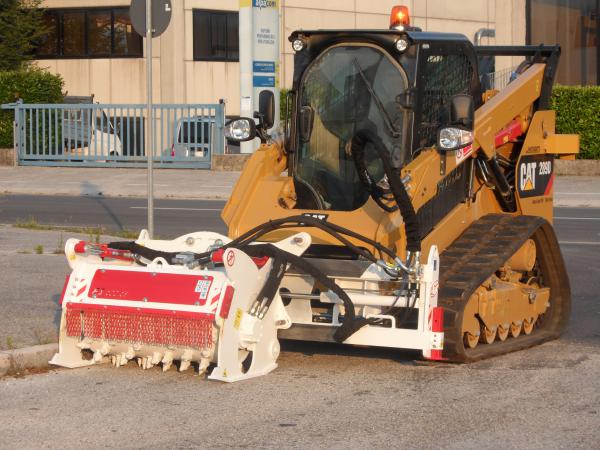

Дорожные фрезы устанавливаются на различную технику: экскаваторы-погрузчики и все крепления мини-погрузчиков.

Неисправности дорожной фрезы

К наиболее часто встречающимся поломкам дорожной фрезы относится нарушение работы в электроцепи, гидравлике, фрезеровочном барабане. На фрезах с гидравлическим управлением при использовании старого, грязного масла забиваются каналы распределительного блока, что влечет за собой проблемы с откликом фрезы на команды оператора.

В гидравлической системе могут износиться детали гидронасосов, падает давление.

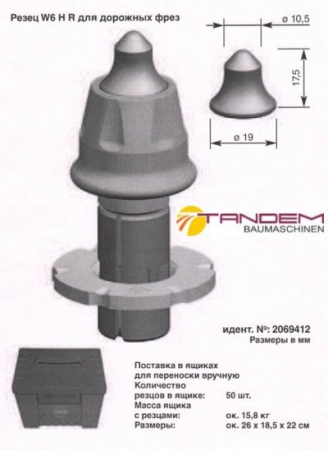

При установке некачественных резцедержателей с резцами возможна проблема с повышенным износом резцов, вплоть до вылета резцов из резцедержателей при работе.

В Компании «Традиция-К» вы найдете широкую линейку дорожных фрез отечественного и импортного производства, на разные типы машин. Наши менеджеры помогут вам с выбором лучшего решения для фрезерования к предстоящему весенне-летнему сезону.

Статья была полезной?

Если после данного обзора у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция».

Задать вопрос специалисту

Если у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция»

Связанные тэги

• #Дорожная фреза

• #Навесное оборудование

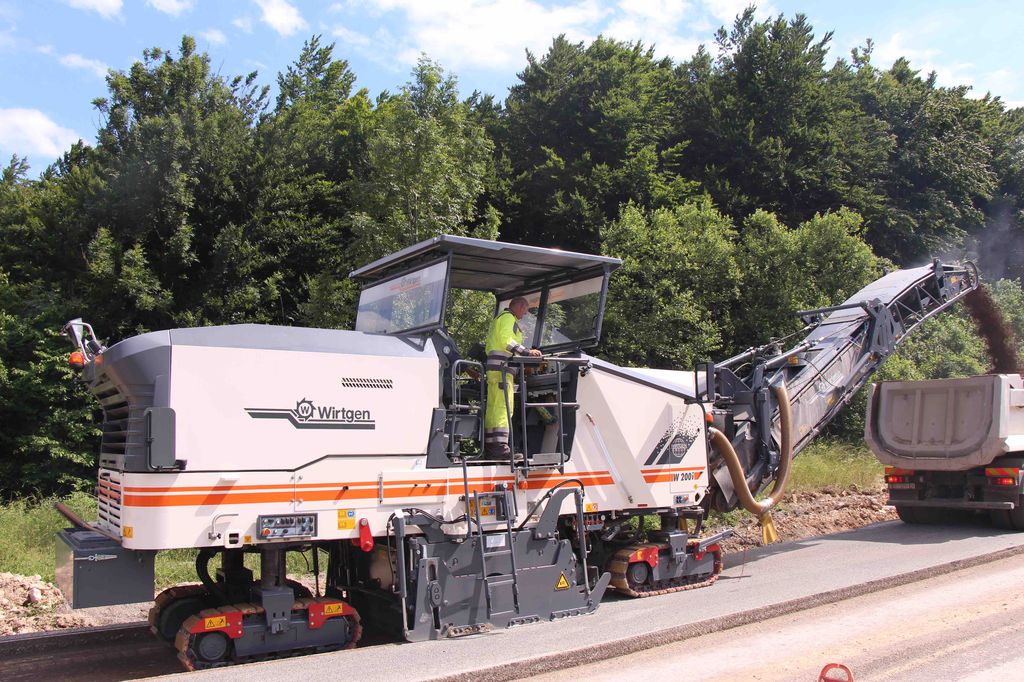

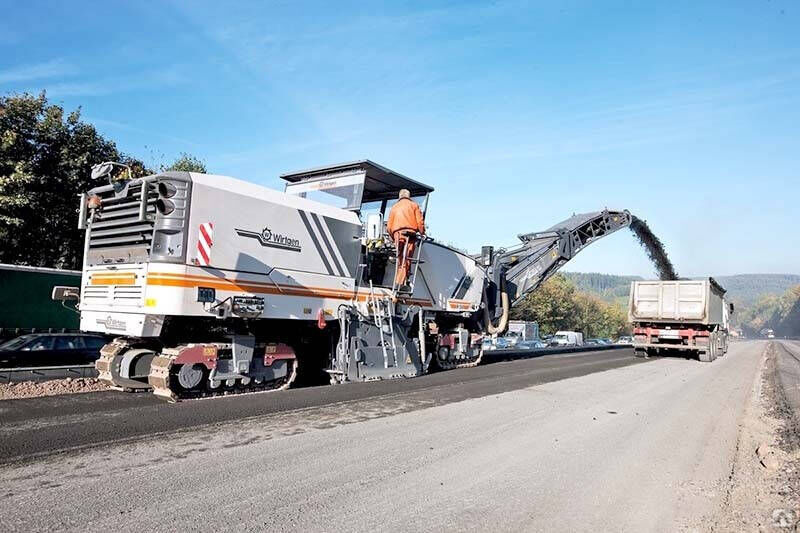

Холодные фрезы | Wirtgen




Эффективное снятие и гранулирование материала дорожного покрытия

Холодные фрезы предназначены для эффективного удаления поврежденного дорожного покрытия. Область их применения простирается от срезания отдельных слоёв дорожной одежды до полного удаления ее на всю толщину.
Холодные фрезы WIRTGEN предлагаются с рабочей шириной от 35 см до 4,40 м и рабочей глубиной до 35 см за один проход. Фрезерные барабаны, такие как Eco Cutter, или барабаны для чистового фрезерования обеспечивают универсальные возможности эксплуатации.

Малые фрезы

Малые фрезы оснащены колесным ходовым механизмом и фрезерным барабаном, расположенным в задней части машины. Сфрезерованный материал подаётся на поворотный погрузочный конвейер с регулируемой высотой и сразу же погружается на стоящие наготове транспортные средства. Компактные машины для холодного фрезерования с задним разгрузочным конвейером чрезвычано манёврены, заднее правое опорное колесо может поворачиваться перед фрезерным барабаном для фрезерования вплотную к бордюру. За счет наличия множества различных фрезерных барабанов малые фрезы имеют большой спектр применения, начиная от частичного ремонта покрытия, фрезерования небольшого участка дороги до ремонта пола в цехах.

Загрузки

Ширина фрезерования

Глубина фрезерования, мак.

Максимальная мощность

Рабочая масса, CE


Product No. 1

W 50 HR

Ширина фрезерования



500 мм


Глубина фрезерования, мак.



180 мм


Максимальная мощность



86 кВт / 117 ЛС


Рабочая масса, CE



5 805 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 55 HR

Ширина фрезерования



500 мм


Глубина фрезерования, мак.



180 мм


Максимальная мощность



86 кВт / 117 ЛС


Рабочая масса, CE



6 800 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 50 R

Ширина фрезерования



500 мм


Глубина фрезерования, мак.



210 мм


Максимальная мощность



100 кВт / 136 ЛС


Рабочая масса, CE



6 930 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 60 R

Ширина фрезерования



600 мм


Глубина фрезерования, мак.



210 мм


Максимальная мощность



100 кВт / 136 ЛС


Рабочая масса, CE



7 450 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 100 R

Ширина фрезерования



1 000 мм


Глубина фрезерования, мак.



300 мм


Максимальная мощность



155 кВт / 211 ЛС


Рабочая масса, CE



14 700 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 120 R

Ширина фрезерования



1 200 мм


Глубина фрезерования, мак.



300 мм


Максимальная мощность



155 кВт / 211 ЛС


Рабочая масса, CE



15 350 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 100 HR

Ширина фрезерования



1 000 мм


Глубина фрезерования, мак.



200 мм


Максимальная мощность



155 кВт / 211 ЛС


Рабочая масса, CE



13 600 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 130 HR

Ширина фрезерования



1 300 мм


Глубина фрезерования, мак.



200 мм


Максимальная мощность



155 кВт / 211 ЛС


Рабочая масса, CE



14 100 кг





Перейти на страницу продукта





Сравнить


Компактные дорожные фрезы

Компактные фрезы сочетают в себе преимущества технологий малых и больших фрез и, таким образом, отличаются исключительно универсальным использованием. Маневренные машины с фронтальной загрузкой легко поддаются транспортировке и подходят для использования на ограниченном пространстве. Их мощности хватает, чтобы экономно снять покрытие на сплошных асфальтовых участках. Разнообразие различных фрезерных барабанов позволяет значительно расширить спектр применения. Они также легко справятся с послойным снятием асфальтобетонных покрытий или чистовым фрезерованием.

Загрузки

Ширина фрезерования

Глубина фрезерования, мак.

Максимальная мощность

Рабочая масса, CE


Product No. 1

W 100 F

Ширина фрезерования



1 000 мм


Глубина фрезерования, мак.



330 мм


Максимальная мощность



261 кВт / 355 ЛС


Рабочая масса, CE



19 700 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 120 F

Ширина фрезерования



1 200 мм


Глубина фрезерования, мак.



330 мм


Максимальная мощность



261 кВт / 355 ЛС


Рабочая масса, CE



20 700 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 130 F

Ширина фрезерования



1 300 мм


Глубина фрезерования, мак.



330 мм


Максимальная мощность



261 кВт / 355 ЛС


Рабочая масса, CE



21 100 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 150 CF

Ширина фрезерования



1 500 мм


Глубина фрезерования, мак.



330 мм


Максимальная мощность



276 кВт / 375 ЛС


Рабочая масса, CE



20 550 кг





Перейти на страницу продукта





Сравнить


Большая фреза

Большие фрезы оснащены расположенным по центру под машиной фрезерным барабаном, а также двухкомпонентной системой передней загрузки. Поворотный разгрузочный конвейер с регулируемой высотой позволяет быстро и гибко погрузить материал на транспортные средства. Для выполнения различных задач по фрезерованию доступны разнообразные фрезерные барабаны, которые можно быстро и легко сменить в зависимости от поставленной задачи. Спектр применения варьируется от крупномасштабного комплексного снятия дорожной одежды глубиной до 35 см за один проход, ремонта бетонных дорожных покрытий, взлетно-посадочных полос и до чистового фрезерования для улучшения качеств сцепления дорожного полотна.

Загрузки

Ширина фрезерования

Глубина фрезерования, мак.

Максимальная мощность

Рабочая масса, CE


Product No. 1

W 200 F

Ширина фрезерования



2 000 мм


Глубина фрезерования, мак.



330 мм


Максимальная мощность



455 кВт / 619 ЛС


Рабочая масса, CE



27 750 кг





Перейти на страницу продукта





Сравнить



Product No. 1

W 210 F

Ширина фрезерования



2 000 мм


Глубина фрезерования, мак.



330 мм


Максимальная мощность



571 кВт / 777 ЛС


Рабочая масса, CE



29 300 кг





Перейти на страницу продукта





Сравнить






Новости и примеры из практики


Читать далее

Данные, иллюстрации и тексты не имеют обязательной силы и могут включать принадлежности, изготовленные по индивидуальному заказу. Компания оставляет за собой право без предупреждения вносить технические изменения. Параметры производительности зависят от условий эксплуатации.

Холодные фрезы | Виртген

Эффективное фрезерование и гранулирование дорожных покрытий

Асфальтовые и бетонные покрытия могут быть экономично удалены с помощью холодных фрез. Диапазон применения простирается от полного удаления асфальта и бетона до послойного удаления и выравнивания асфальтовых и бетонных поверхностей.
Холодные фрезы WIRTGEN позволяют обрабатывать за один проход рабочую ширину от 1 фута 2 дюйма до 14 футов 5 дюймов и рабочую глубину до 1 фута 2 дюйма. Кроме того, большое количество различных фрезерных барабанов, таких как фрезы ECO или барабаны тонкого измельчения, обеспечивают высокую гибкость использования машин.

Малые фрезы

Малые фрезы оснащены колесным шасси и расположенным сзади фрезерным барабаном. Гранулированный РАП, измельченный вращающимся фрезерным барабаном, подается на поворотный и регулируемый по высоте разгрузочный конвейер и сразу загружается на ожидающие транспортные средства.
Компактные задние погрузчики обладают высокой маневренностью, а их заднее правое колесо можно повернуть внутрь при фрезеровании вплотную к краям препятствий.
Доступны различные фрезерные барабаны, что позволяет небольшим фрезерным станкам охватывать широкий спектр применений, от частичного восстановления дорожного покрытия и врезки до восстановления промышленных полов.

загрузок

Ширина фрезерования

Глубина фрезерования макс.

Максимальная мощность

Эксплуатационная масса, CE

Продукт №1

W 35 XRi

Ширина фрезерования

14 дюймов

Глубина фрезерования макс.

4 дюйма

Максимальная мощность

45 кВт / 60 л. с.

Рабочий вес, CE

10 252 фунта

Посмотреть продукт

Сравнивать

Продукт №1

Ш 50 Ри

Ширина фрезерования

20 дюймов

Глубина фрезерования макс.

8 дюймов

Максимальная мощность

105 кВт/141 л. с.

Рабочий вес, CE

15 278 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

Ш 60 Ри

Ширина фрезерования

2 фута

Глубина фрезерования макс.

8 дюймов

Максимальная мощность

105 кВт/141 л. с.

Рабочий вес, CE

16 424,4 фунта

Посмотреть продукт

Сравнивать

Продукт №1

Ш 100 Ри

Ширина фрезерования

3 фута 3 дюйма

Глубина фрезерования макс.

12 дюймов

Максимальная мощность

160 кВт / 215 л. с.

Рабочий вес, CE

32 518 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

Ш 120 Ри

Ширина фрезерования

3 фута 11 дюймов

Глубина фрезерования макс.

12 дюймов

Максимальная мощность

160 кВт / 215 л. с.

Рабочий вес, CE

33 951 фунт

Посмотреть продукт

Сравнивать

Компактные фрезерные станки

Очень универсальные компактные фрезерные станки сочетают в себе преимущества малых и больших классов фрезерных станков. Маневренные фронтальные погрузчики удобны в транспортировке и идеально подходят для работы в ограниченном пространстве.
Эти мощные машины могут с минимальными затратами срезать целые асфальтовые покрытия. Доступен широкий спектр различных фрезерных барабанов, что значительно расширяет возможный диапазон применения, так что фрезерование отдельных слоев и тонкое измельчение также входят в число повседневных задач этих машин.

загрузок

Ширина фрезерования

Глубина фрезерования макс.

Максимальная мощность

Эксплуатационная масса, CE

Продукт №1

W 100 Fi

Ширина фрезерования

3 фута 3 дюйма

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

265 кВт / 355 л.с.

Рабочий вес, CE

44 092 фунта

Посмотреть продукт

Сравнивать

Продукт №1

W 120 Fi

Ширина фрезерования

4 фута

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

265 кВт / 355 л.с.

Рабочий вес, CE

46 297 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

W 120 FTi

Ширина фрезерования

3 фута 11 дюймов

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

265 кВт / 355 л.с.

Рабочий вес, CE

46 297 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

W 130 Fi

Ширина фрезерования

4 фута 3 дюйма

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

265 кВт / 355 л.с.

Рабочий вес, CE

47 179 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

W 150 XFi

Ширина фрезерования

4 фута 11 дюймов

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

298 кВт / 400 л.с.

Рабочий вес, CE

45 966 ​​фунтов

Посмотреть продукт

Сравнивать

Большие фрезерные станки

Большие фрезерные станки имеют фрезерный барабан, расположенный по центру под станком, и систему фронтальной загрузки, состоящую из двух частей. Грузовики можно быстро и гибко загружать с помощью поворотного и регулируемого по высоте разгрузочного конвейера.
Доступны различные фрезерные барабаны и узлы фрезерных барабанов для решения широкого круга задач фрезерования. Их можно быстро и легко заменить в зависимости от применения.
Диапазон применения простирается от широкомасштабного полного удаления на глубину до 35 см за один проход до восстановления бетонных покрытий и взлетно-посадочных полос аэропортов, а также тонкого фрезерования для повышения сопротивления дорожного покрытия скольжению.

загрузок

Ширина фрезерования

Глубина фрезерования макс.

Максимальная мощность

Эксплуатационная масса, CE

Продукт №1

W 200 Fi

Ширина фрезерования

7 футов 3 дюйма

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

455 кВт / 610 л. с.

Рабочий вес, CE

62000 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

W 200 Hi

Ширина фрезерования

6 футов 11 дюймов

Глубина фрезерования макс.

12 дюймов

Максимальная мощность

455 кВт / 610 л. с.

Рабочий вес, CE

65 697 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

W 207 Fi

Ширина фрезерования

7 футов 3 дюйма

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

470 кВт / 630 л. с.

Рабочий вес, CE

63 150 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

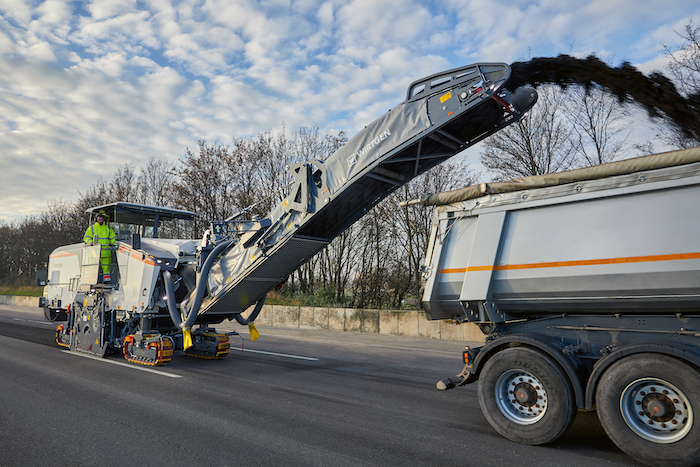

W 210 Fi

Ширина фрезерования

7 футов 3 дюйма

Глубина фрезерования макс.

13 дюймов

Максимальная мощность

563 кВт / 755 л. с.

Рабочий вес, CE

64 500 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

W 220 Fi

Ширина фрезерования

7 футов 3 дюйма

Глубина фрезерования макс.

14 дюймов

Максимальная мощность

597 кВт / 801 л. с.

Рабочий вес, CE

81 792 фунта

Посмотреть продукт

Сравнивать

Продукт №1

W 250 Fi

Ширина фрезерования

7 футов 3 дюйма

Глубина фрезерования макс.

14 дюймов

Максимальная мощность

753 кВт / 1010 л. с.

Рабочий вес, CE

93 256 фунтов

Посмотреть продукт

Сравнивать

Новости и отчеты о работе

С выходом на рынок W 100 Fi, W 120 Fi, W120 FTi и W 130 Fi в США специалист по холодным фрезам Wirtgen представляет квартет высокопроизводительных компактных машин нового поколения. фрезерные станки.

Компактные фрезы Wirtgen

продолжить чтение

Все детали, иллюстрации и тексты не являются обязательными и могут включать в себя специальное оборудование. Мы оставляем за собой право вносить технические изменения без предварительного уведомления. Данные о производительности зависят от реальных условий эксплуатации.

Холодное фрезерование | Технология | Виртген

Холодные фрезы

используются для быстрого и эффективного удаления асфальта и бетонных поверхностей. При этом создают ровное основание заданной ширины и глубины, необходимое для укладки новых поверхностных слоев одинаковой толщины. Когда дорожные покрытия размалываются слоями, размолотый материал может быть разделен и выборочно извлечен в соответствии с типом смеси.

Откройте для себя принцип работы и технические компоненты технологии холодного фрезерования. Ознакомьтесь с различными типами холодных фрез и узнайте больше о наших системах фронтальной и задней загрузки.

Компоненты современных малых фрезерных станков

Малые фрезерные станки отличаются высокой мобильностью и гибкостью. Они используются для обработки небольших поверхностей и точного фрезерования в ограниченном пространстве и оснащены колесным шасси. Фрезерный барабан установлен в задней части станка.

Точное интуитивное выравнивание с помощью LEVEL PRO PLUS

Эффективный многофункциональный подлокотник

Идеальный обзор, комфорт и эргономичный дизайн

Эффективные функции рулевого управления

Динамичное и быстрое маневрирование

Быстрое вращение правого заднего колеса

Превосходная технология резки повышает производительность

Высокая грузоподъемность для максимальной производительности

Высокая тяга благодаря оптимальному распределению веса

Лучшая в своем классе производительность

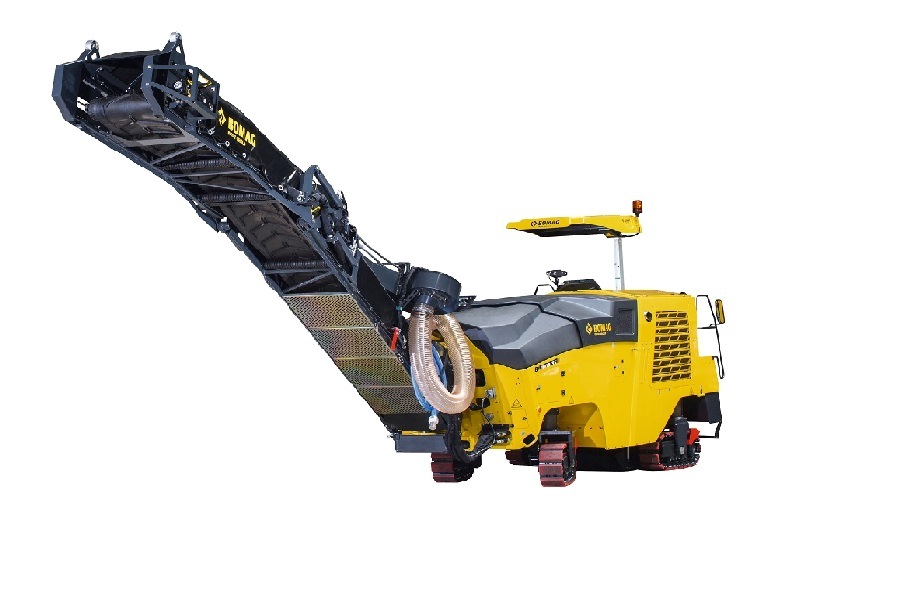

Компоненты современных компактных фрезерных станков

Очень универсальные компактные фрезерные станки сочетают в себе преимущества малых и больших классов фрезерных станков. Легкие, маневренные фронтальные погрузчики могут использоваться в ограниченном пространстве и, благодаря своей высокой производительности, подходят для широкого спектра применений. Они оснащаются колесным шасси или гусеничными агрегатами.

Высокоточное интуитивно понятное нивелирование с LEVEL PRO PLUS

Эффективный многофункциональный подлокотник

Непревзойденная концепция обзора

Эргономичный дизайн и комфорт на платформе оператора

Быстрый поворот правого заднего колеса или гусеницы

Быстрое и точное маневрирование

Высокая производительность фрезерования при любой работе

Высокая производительность и гибкость при загрузке материала

Высокая мощность двигателя для невероятной производительности

Высокая тяга и оптимизированный вес

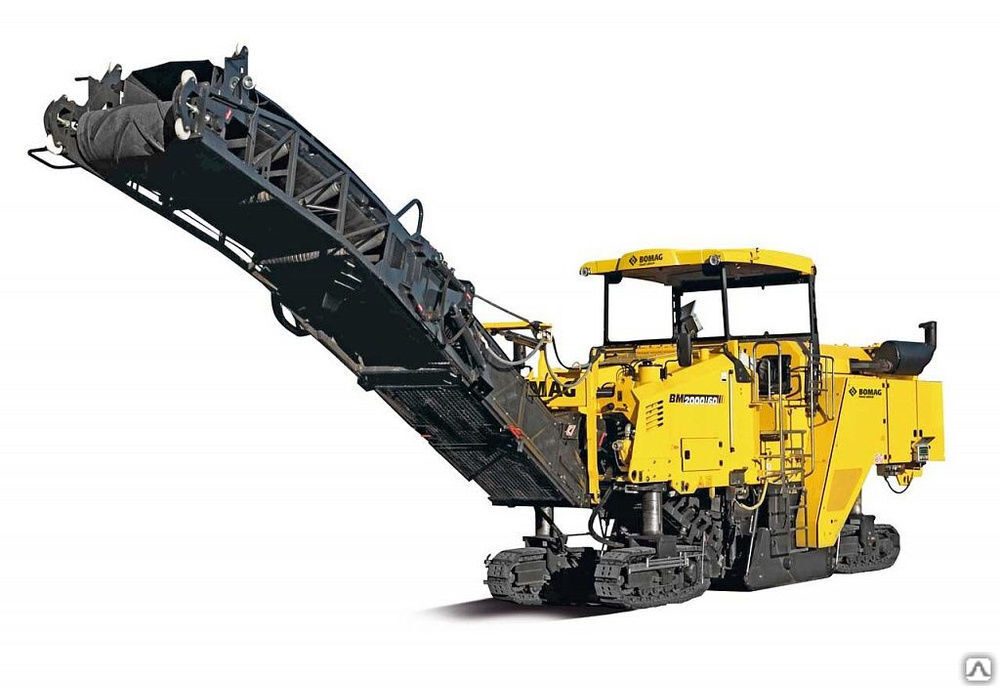

Компоненты современных больших фрезерных станков

Благодаря высокой производительности фрезерные станки особенно подходят для ремонтных работ на больших площадях. Фронтальные погрузчики оснащены четырьмя регулируемыми по высоте гусеничными тележками с гидравлическим управлением и фрезерным барабаном, расположенным в центре под машиной.

Интуитивно понятный MMI — человеко-машинный интерфейс

Универсальная высокоточная система нивелирования LEVEL PRO ACTIVE

Высокая надежность

Экологически безопасная машинная технология

Полностью оборудованная платформа оператора

Непревзойденная технология резки

Инновационная система MILL ASSIST

Снижение расхода дизельного топлива

Преимущества технологии холодного фрезерования

Холодное фрезерование является всемирно признанным методом строительства и не имеет себе равных как с экономической, так и с экологической точки зрения. Благодаря своему уникальному опыту и ноу-хау в области технологий фрезерования компания WIRTGEN постоянно расширяет область применения холодных фрез. Являясь лидером инноваций, WIRTGEN всегда добивается результатов для требовательных приложений и разрабатывает проверенные на практике продуктивные решения — часто вместе с клиентами.

Широкий диапазон эффективных применений

Различные фрезерные барабаны, такие как барабаны тонкого измельчения или ECO Cutters, позволяют выполнять широкий спектр фрезерных работ при восстановлении асфальта. Кроме того, специально сконфигурированные холодные фрезы также могут использоваться при фрезеровании бетона или горных пород. Примеры применения фрез для горных пород включают операции по прокладке маршрута, опускание полотна пути или опускание дна туннелей. Другие специальные модификации машины позволяют осуществлять фрезерование с крутым уклоном до 35° при работе на плотинах, каналах и компенсирующих водохранилищах. Холодные фрезы также часто используются в области строительства трубопроводов для рытья траншей или фрезерования канавок и пазов. Словом, спектр применения огромен.

Холодные фрезы для удовлетворения требований каждого рынка

Каждый рынок уникален и имеет свои специфические потребности. WIRTGEN предлагает широкий выбор решений и продуктов для удовлетворения этих потребностей — ассортимент холодных фрез включает в себя большое количество различных моделей, идеально отвечающих специфическим требованиям различных рынков. В этом контексте высокий уровень компетентности WIRTGEN в области проектирования, ориентированного на клиента, гарантирует инновации, ориентированные на рынок.

Например, WIRTGEN внедряет экономичные, ведущие в отрасли решения, основанные на различных правовых нормах, касающихся ширины дорог, максимально допустимого веса транспорта, пределов выбросов и региональных различий в климате и инфраструктуре.

В Японии, например, дорожные полосы часто приходится фрезеровать заподлицо с кромками с обеих сторон без поворота холодной фрезой. W 200 Hi достигает этого благодаря нулевому краю с обеих сторон. Кроме того, W 200 Hi оснащен новейшей технологией двигателя, соответствующей строгому стандарту США на выбросы загрязняющих веществ Tier 4f, применимому в Японии.

Экологически чистые машинные технологии

Компания WIRTGEN играет чрезвычайно активную роль в защите окружающей среды и сохранении природных ресурсов. Измельченный материал является ценным перерабатываемым строительным материалом и полностью повторно используется в производстве асфальтобетонных смесей. На больших фрезах с «концепцией двойного двигателя» второй двигатель можно отключать в зависимости от выполняемой операции, чтобы сэкономить дизельное топливо и снизить выбросы. И, конечно же, наши экономичные дизельные двигатели соответствуют действующим международным нормам выбросов. Инновационная система управления машиной MILL ASSIST значительно снижает нагрузку на оператора, одновременно повышая производительность машины и значительно снижая расход дизельного топлива, выбросы CO2 и уровень шума.

В процессе измельчения в узле фрезерного барабана образуются мелкие частицы материала и водяной пар.
