Трансмиссия пожарных автомобилей: разновидности и ТО

Просмотров 1.5k. Опубликовано 25 августа 2020
Обновлено 25 августа 2020

Трансмиссия представляет собой комплекс агрегатов, которые передают крутящий момент от мотора к ведущим колесам. Система состоит из сцепления, передаточной коробки, карданного вала, дифференциала, полуоси и главной передачи. В полноприводных шасси добавлена раздаточная коробка, дающая мощность ведущим колесам.

Кроме основной трансмиссии базового шасси у пожарных автомобилей для функционирования специальных агрегатов существует дополнительная трансмиссия. Ее назначение – передача энергии от двигателя к насосной установке, подъемному механизму, электрогенератору.

Содержание

1. Виды дополнительных трансмиссий
2. Механическая трансмиссия
3. Гидромеханическая трансмиссия
4. ТО трансмиссий пожарных автомобилей

Виды дополнительных трансмиссий

Пожарные автомобили работают с четырьмя видами дополнительных трансмиссий:

• механическая;
• гидравлическая;
• электрическая;
• комбинированного типа.

Преимущество в большинстве случаях остается именно за механической разновидностью. Она включает в себя КОМ, карданные валы, опоры и систему управления.

Основными параметрами для дополнительного оборудования ПА являются передаточное число, коэффициент полезного действия и крутящий момент. Схема дополнительной трансмиссии зависит от размещения насосных агрегатов и специфики базового шасси. В основных ПА насосы ставятся посередине или сзади. Преимущество остается за срединным размещением, так как оно дает укороченные водопенные коммуникации, отсутствие необходимости использования управления сцеплением, менее длинные карданные валы,  низкое расположение цистерны для воды.

Разработано три типа размещения.

1 – мотор, 2 – сцепление, 3 – КОМ, 4 – карданный вал, 5 – опоры, 6 – насос, 7 – коробка перемены передач, 8 – раздаточная коробка, 9 – промежуточный вал.

К первому типу относятся рисунки «А» и «Б». Именно они используются при компоновке большинства ПА. Размещение насоса у них может быть как срединное, так и заднее. При срединном размещении крутящий момент на вал пожарного насоса последовательно передается от двигателя через сцепление, КПП, КОМ и карданную передачу. При заднем – система предусматривает две промежуточные опоры и один промежуточный вал.

Второй вариант, представленный схемой «В», используется на автоцистернах, разработанных на базе АМО-ЗИЛ. Энергия поступает от мотора к сцеплению, КПП и КОМ, размещенном на раздаточной коробке. Затем идет на карданный вал и вал насоса. Третья схема («Г») используется на пожарных машинах повышенной проходимости с колесной формулой 4×4.

Механическая трансмиссия

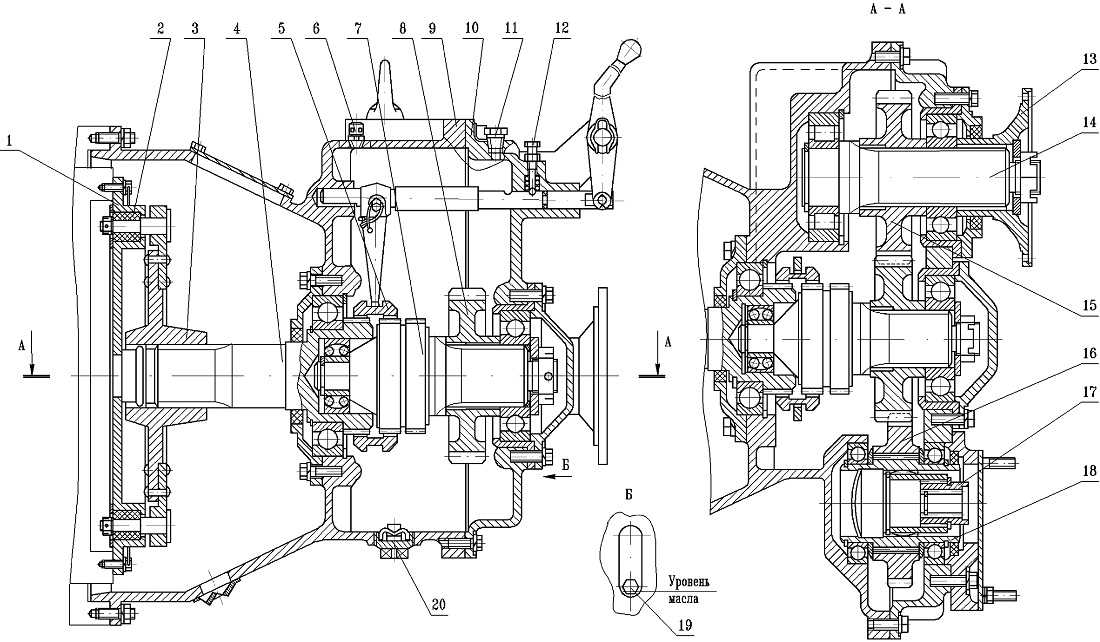

Основным узлом механической трансмиссии является передача. В зависимости от принципа работы передачи бывают:

• фрикционные;
• ременные;

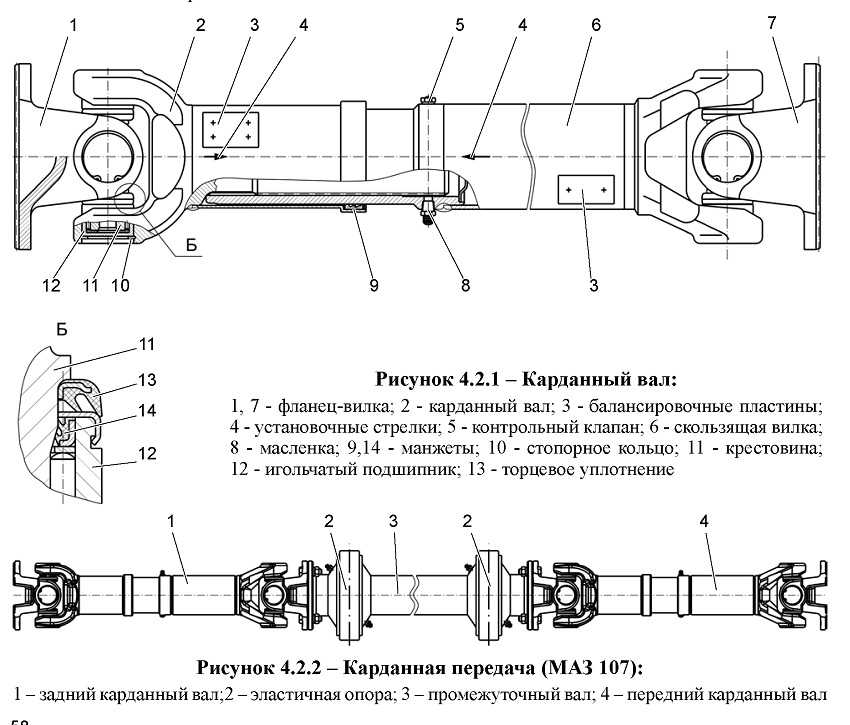

• зубчатые;
• цепные.

Основа фрикционных систем – использование силы трения. Их сфера применения – приводы вакуумных пластинчатых насосов ПЦН. Ременная передача используется в ПА для электрогенераторов и дымососов. Из всех разновидностей этого типа чаще всего применяется клиноременная передача.

В комбинированных пожарных насосах распределение между осями происходит при помощи зубчатых механизмов. Передачи с внутренним зацеплением нашли свое применение в поворотных механизмах, вращающих автолестницы и подъемники. Червячный механизм, используемый для поворота колен автолестниц, передает энергию между перекрещивающимися валами. Также зубчатые механизмы нашли применение в приводе перепускного клапана пеносмесителя насоса ПЦНН-400/40.

Гидромеханическая трансмиссия

Совмещает в себе механическую и гидравлическую передачи. Ее плюсом считается плавное переключение скоростей и момента вращения. Минус – использование только на переднем ходу. Гидромеханические трансмиссии делятся на две группы:

• гидродинамические;
• гидростатические.

Первые представлены гидромуфтами, которые чаще всего используются в системе охлаждения двигателя ПА на базе КамАЗ,  и гидротрансформаторами, используемыми в аэродромных пожарных автомобилях на базе МАЗ и БелАЗ.

Гидростатические передачи используют силу напора жидкости. В их основе – гидроцилиндры с поршнями или штоками. Основная сфера применения – механизмы подъема автолестниц, автоподъемников, лафетных стволов, выдвижных опор.

Система гидромеханической трансмиссии представлена аксиально-поршневыми насосами. Передача мощности происходит от КОМ к насосу, а далее при помощи гидросистем к гидромотору, исполнительному механизму подъема колен автолестниц.

ТО трансмиссий пожарных автомобилей

Первичная обкатка дополнительной трансмиссии проводится одновременно с обкаткой насосной установки. Режим зависит от типа ПА: стандартно это первые 20 часов после забора воды из открытого водоисточника и последующей ее подачи из двух стволов. Основной показатель для поверки – частота вращения вала. Во время обкатки следят за подтеканием масла и нагревом КОМ, наличием шумов и вибраций. После обкатки масло КПП, раздаточной коробки, насоса и редуктора сливают и заливают новое.

Ежедневное техобслуживание заключается в проверке подтекания масла из всех систем. Во время работы автомобиля следят за состоянием КОМ: отсутствие течи и сохранение температуры картеров узлов трансмиссии. Нагрев проверяют касанием руки.

Первое техобслуживание (ТО-1) выполняется по протоколу ежедневных проверок. Плюс к нему – диагностика люфта и зазоров, состояния креплений промежуточной опоры, проверка деформации карданного и промежуточного валов.

Второе ТО включает все мероприятия ТО-1 и плюс к ним:

• оценку герметичности всех узлов;
• замеры зазоров в зацеплении шестерен;
• замену подшипников шестерен КОМ и их регулировку через 100-200 часов работы;
• замену масла в коробке передач, КОМ, раздаточной коробке и редукторе.

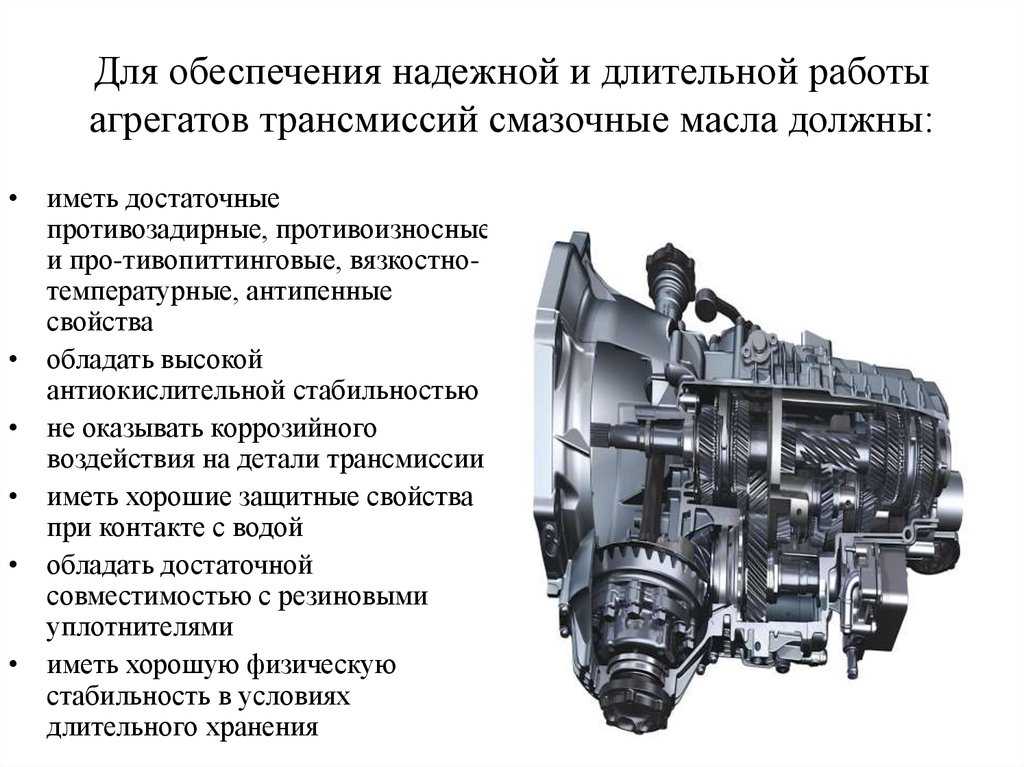

Во время сезонного ТО меняют смазочные жидкости согласно инструкции к конкретному типу ПА.
