Для чего служит зенковка: что это такое, особенности процесса, инструменты

Содержание

для чего необходим этот инструмент и как правильно делать зенкерование

При производстве высококачественных изделий и деталей мастера нередко сталкиваются с недостаточным уровнем точности создания отверстий. Для того, чтобы получить определенные параметры, используют так называемый зенкер. Это очень удобное приспособление, уже завоевавшее широкую популярность.

  • Разновидности и применение инструмента
  • Особенности зенкерования
  • Правила обработки металла

Разновидности и применение инструмента

Зенкер — это многолезвенный инструмент, который используется для доработки отверстий округлой формы в заготовках, сделанных из различных материалов. Такая обработка предназначена для получения ровных отверстий и увеличения их диаметра.

Эта процедура называется зенкерованием. Она схожа со сверлением: оснастка вращается вокруг собственной оси, при этом вдоль нее происходит поступательное движение.

Зенкер разрабатывался специально для обработки продолбленных, отштампованных или просверленных отверстий. Характеристики этого инструмента определяются ГОСТ 12489 −71. Применяется зенковка по металлу для финальной или промежуточной обработки. Потому принято выделять две разновидности приспособлений:

  • для создания отверстия высокой точности;
  • для дальнейшего развертывания.

При использовании этой расточки повышается чистота, ровность и диаметр отверстия. Как правило, к зенкерованию обращаются в следующих случаях:

  • получение более чистого и ровного отверстия перед нарезкой резьбы или развертыванием;
  • калибровка отверстия для установки шпильки, болта или любого другого крепежного элемента.

Зенкеры используются и для корректировки профиля отверстия (к примеру, увеличения верхней части углубления для болтовых головок), и для обработки торцов.

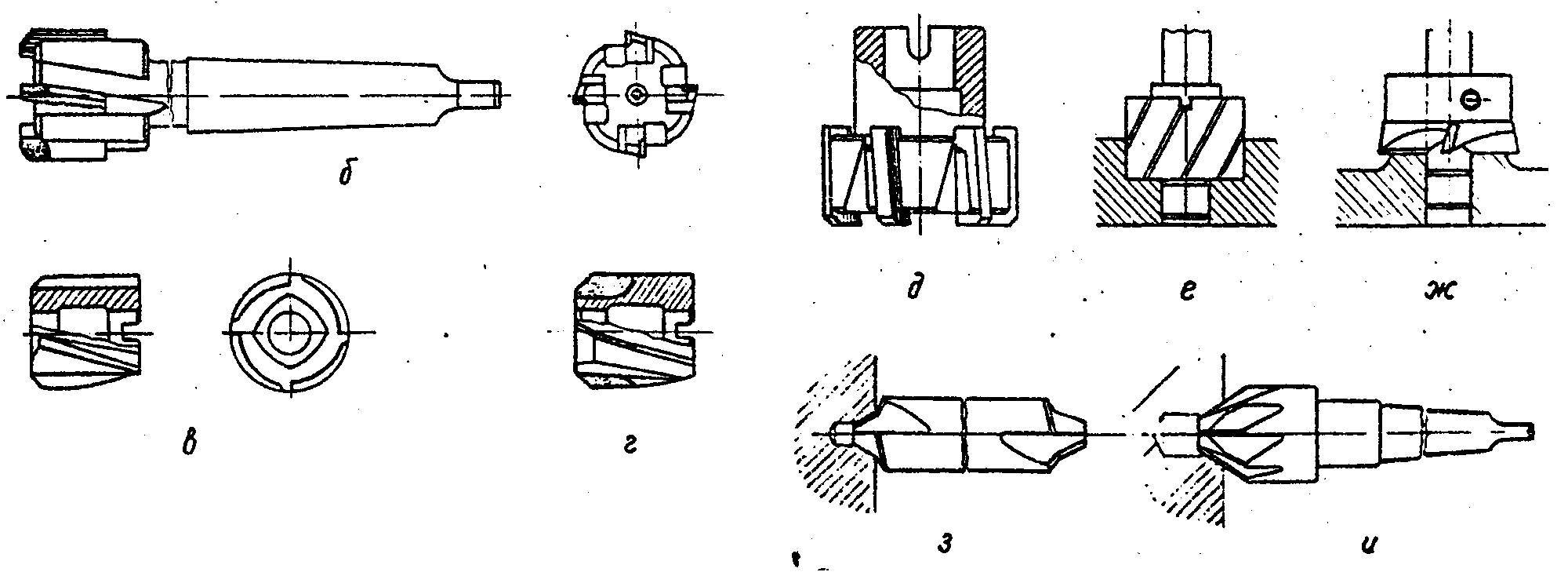

Классифицируются зенкеры по варианту крепления в станке:

  • хвостовой;
  • насадной.

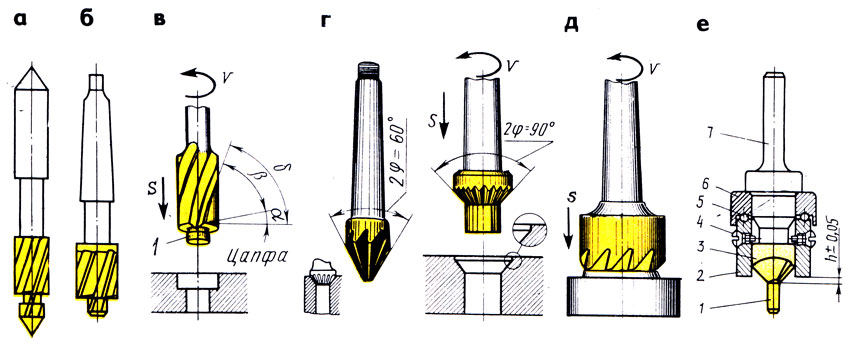

Конструкция инструмента бывает:

  • сварной;
  • цельной;
  • сборной;
  • с пластинками твердосплавного типа.

Цельная разновидность приспособления напоминает своим внешним видом обыкновенное сверло, потому ее часто называют зенкером-сверлом. Однако режущих кромок и спиральных канавок у него больше, чем у обыкновенного сверла. Инструмент с пластинками обладает высокой производительностью. Также существуют обратные и конические типы инструментов.

Особенности зенкерования

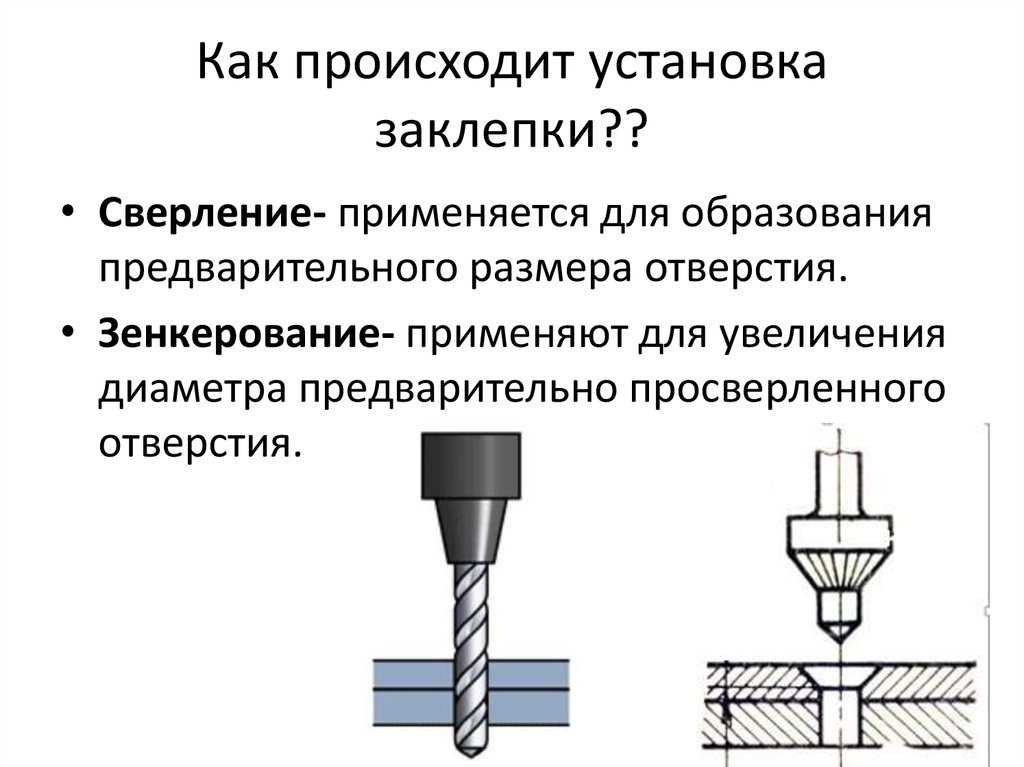

Эта процедура похожа на сверление, ведь она тоже производится с уже сделанным отверстием. Разница лишь в том, что зенкерование характеризуется высочайшей точностью. При этом устраняются различного рода недостатки и дефекты, появляющиеся при сверлении, отливке или штамповке. Кроме того, происходит улучшение таких показателей, как точность и чистота поверхности, а также получается высокий уровень соосности.

Нередко бывает так, что при создании отверстия с помощью сверла происходит отклонение от центральной точки. Это обуславливается недостаточной жесткостью режущего инструмента. Зенкер характеризуется большей жесткостью, чем обыкновенное сверло, так как у него больше зубчиков.

Более высокоточной операцией считается развертывание, которое представляет собой уже чистовой процесс обработки.

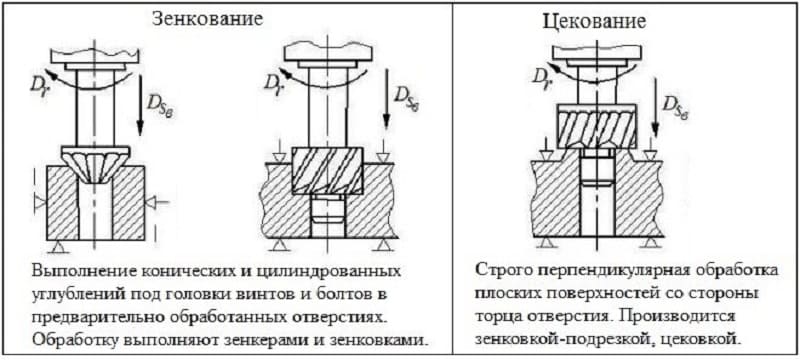

Зенкерование часто путают с зенкованием, для которого предусмотрено совершенно другое приспособление — зенковка. Этот инструмент обладает иной конструкцией и предназначен для других технологических операций.

Зенковка используется для устранения фаски с отверстий, а также при создании конических углублений. Существуют и цилиндрические зенковки, но эти приспособления называются цековками.

Правила обработки металла

Для зенкерования в домашних условиях можно воспользоваться и обычным сверлом, которое нужно предварительно зафиксировать в ручную или электрическую дрель. На производстве же зенкерование представляет собой более сложную операцию, которая требует применения специального оборудования:

  • сверлильного;
  • токарного;
  • агрегатного;
  • расточного;
  • фрезерного (горизонтального и вертикального).

При обработке отверстия в отлитой заготовке рекомендуется сначала расточить его с помощью резца, чтобы зенкер смог принять верное направление.

При работе со стальными изделиями желательно пользоваться специальными жидкостями для охлаждения и смазки. Зенкерование цветных металлических сплавов и чугуна не нуждается в охлаждении. При выборе инструмента для этой процедуры следует обратить свое внимание на целый ряд факторов:

  1. Разновидность приспособления выбирается в зависимости от характера обработки и материала, из которого сделана деталь. Также следует учитывать серийность процессов и расположение отверстия.
  2. Руководствуясь точностью, диаметром и глубиной обработки, подбирают наиболее подходящий зенкер.
  3. Конструкция инструмента определяется способом фиксации в станке.

Кроме того, обязательное условие для высококачественного зенкерования — соблюдение припусков. То есть диаметр инструмента обязательно должен соответствовать итоговому диаметру сделанного отверстия. Если после обработки вам нужно будет произвести развертывание, то следует взять инструмент, диаметр которого меньше на 0,15−0,3 мм. Если запланирована черновая расточка или предзенкеровальное сверление, то в сторону следует оставить припуск в размере от 0,6 до 2 мм.

Зенкерование — гораздо более эффективная процедура, нежели обработка с помощью резцов. Быстрота резания зенкера сопоставима со сверлением, а скорость подачи даже в разы выше.

Инструменты для зенковки в Шахтах: 159-товаров: бесплатная доставка, скидка-33% [перейти]

Партнерская программаПомощь

Шахты

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Вода, газ и тепло

Вода, газ и тепло

Дом и сад

Дом и сад

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Зенковки ГАЗ 53 (9 зуб) Код: 84115, Бренд: САИ

В МАГАЗИН

Зенковки для двигателей трактора Т-130, Т-100М, Т-100ЭМ (дв. Д-160. Д-108) Код: 184311, Бренд: САИ

В МАГАЗИН

Зенковки ВАЗ-2108-09 (6 зуб) Код: 84111, Бренд: САИ

В МАГАЗИН

Зенковки ВАЗ-2101-07 (6 зуб), САИ Код: 84110, Бренд: САИ

В МАГАЗИН

Сверло зенкер по дереву, зенкование конических отверстий, насадка / инструмент / оснастка для снятия фаски под саморезы, набор 3шт, фреза, зенковка с целью дальнейшей установки крепежа с потайной головкой. также сверло зенкер применяется для снятия фаски. область применения зенцовки: дерево

ПОДРОБНЕЕ

Зенковки МАЗ (ЯМЗ Д7511) (9 зуб) Код: 184307, Бренд: САИ

В МАГАЗИН

Зенковки ВАЗ-2112 (6 зуб) экспресс-ремонт Код: 84119, Бренд: САИ

В МАГАЗИН

Зенковки для двигателей СМД-17, СМД-18, СМД-20 Код: 184309, Бренд: САИ

В МАГАЗИН

Зенковки ЯМЗ Д236. СМД-60. А-41 Код: 158001, Бренд: САИ

В МАГАЗИН

Зенковки для двигателя «Икарус» РАБА МАН D 21,23 Код: 84117, Бренд: САИ

В МАГАЗИН

Зенковки Cummins ISBe 185-300 (7зуб) Код: 194421, Бренд: САИ

В МАГАЗИН

Зенковкаотверстий по металлу

Зенковки Зил-«Бычок» и МТЗ (9 зуб) Код: 84116, Бренд: САИ

В МАГАЗИН

Набор сверл по дереву 8 штук (3мм, 4мм, 5мм, 6мм, 7мм, 8мм, 10мм) / Сверло с зенкером зенкует и удаляет заусенцы в дереве за один проход. основной материал: Углеродистая сталь, диаметр хвостовика (мм): 4.0

ПОДРОБНЕЕ

Зенковки «Perkins» Код: 194422, Бренд: САИ

В МАГАЗИН

Зенковки ВАЗ-2112 (6 зуб) Код: 84112, Бренд: САИ

В МАГАЗИН

Сверло конусное, по металлу, по бетону ЗУБР Эксперт 29732-5 ЗУБР d 10,4×50мм, Зенкер конусный, кобал

ПОДРОБНЕЕ

Зенковки ВАЗ-2108-09 (6 зуб) экспресс-ремонт Код: 84120, Бренд: САИ

В МАГАЗИН

Набор зенковок, HSS, M3-M10, 6 шт, металл. кейс Denzel Набор зенковок M3-M10 Denzel 72313, 6 шт. из

ПОДРОБНЕЕ

Зенковки ВАЗ-2101-07 (6 зуб) экспресс-ремонт Код: 84121, Бренд: САИ

В МАГАЗИН

Зенковки КАМАЗ (9зуб) Код: 143544, Бренд: САИ

В МАГАЗИН

Зенковки для двигателей МТЗ Д-240, ЮМЗ Д-65 Код: 184308, Бренд: САИ

В МАГАЗИН

Зенковки ГАЗ 24-10 (7 зуб), САИ Код: 84113, Бренд: САИ

В МАГАЗИН

Набор зенковок по металлу 6.8.9.12.16.19 мм 90° HSSTIN арт. ЗМ-0006Н Тип: по металлу, Производитель:

ПОДРОБНЕЕ

Коническая зенковка 60° DIN 334 из стали HSS-XE, форма с конусом Морзе 40.4035 Производитель:

ПОДРОБНЕЕ

Набор зенковок, HSS, M3-M10, 6 шт, металл. кейс Denzel 72313 Набор зенковок M3-M10 Denzel 72313, 6 ш

ПОДРОБНЕЕ

Набор зенковок д/ремонта седел клапанов КАМАЗ (9зуб,победит), направл Ø10мм (САИ-11Т)

ПОДРОБНЕЕ

Шарошки — зенковки твердосплавные для ремонта сёдел клапанов ВАЗ 01-083, 2110, ЗМЗ 406, твердый сплав, 7 зубов. САИ

ПОДРОБНЕЕ

Ridgid Зенковка модель 73, для удаления заусенцев 64962 Ridgid Производитель: RIDGID, Тип

ПОДРОБНЕЕ

Набор зенковок для ремонта седел клапанов ЯМЗ-7511 (9зуб,победит) МАЗ, САИ Производитель: ЯМЗ

ПОДРОБНЕЕ

Набор зенковок д/ремонта седел клапанов Д-180,-160,-108 (9зубов)

ПОДРОБНЕЕ

Набор зенковок д/ремонта седел клапанов ВАЗ 01-07 (6зуб,победит)

ПОДРОБНЕЕ

Набор зенковок д/ремонта седел клапанов ВАЗ 08-09 (6зуб,победит) экспресс-ремонт

ПОДРОБНЕЕ

Набор зенковок д/ремонта седел клапанов Cummins ISLe/L 310-375 (7зуб,побед)

ПОДРОБНЕЕ

2 страница из 23

Инструменты для зенковки

Структура и применение зенкеров

Зенковка, поперечная фреза и плоская зенкеровка RUKO

Зенковка – это процесс последующей обработки существующих просверленных отверстий. Это означает, что зенкер не врезается в весь материал. Существуют разные зенкеры, которые выполняют разные функции. Они делятся на:

  • зенкер
  • Фреза для поперечных отверстий
  • плоская зенковка
  • раковинное грузило

Зенковка

Головка зенковки имеет коническую форму. Коническая форма вызывает снятие заусенцев или зенковку в существующем отверстии.

Характеристики зенковки

Угол зенковки имеет решающее значение для зенкеровки. Существуют различные углы, которые предназначены для различных приложений. Для зенковки:

  • 60° для удаления заусенцев
  • 75° для головок заклепок
  • 82° для винтов с потайной головкой стандарт США
  • 90° для винтов с потайной головкой
  • 120° для зенкования заклепок из листового металла

Количество режущих кромок обычно нечетное для плавного хода при зенкеровании. Наши зенкеры имеют три режущие кромки.

Чип удаляется через профиль канавки . Хвостовик доступен в четырех различных версиях: цилиндрический хвостовик , хвостовик с конусом Морзе, хвостовик биты и трехгранный хвостовик . Например, хвостовик биты или хвостовик с тремя поверхностями предотвращает проскальзывание инструмента в патроне дрели и делает их идеальными для использования в ручных дрелях.

Заусенец на конце отверстия

Что означает снятие заусенцев?

Обычно на конце кромки отверстия образуются небольшие клочки материала, выдавленные спиральным сверлом для сквозного отверстия . Эти клочки называются заусенцами. Для удаления этих заусенцев используется зенкер, который зачищает край отверстия, т.е. удаляет заусенец. Эти зенкеры имеют угол зенкерования 60° . В принципе, однако, удаление заусенцев можно выполнять с любым углом зенкерования.

Особенно при сверлении металла образуется заусенец . Это может быть с очень острыми краями и представлять опасность травмы . Поэтому вы должны удалить заусенец после сверления. Не только из соображений безопасности, но и для улучшения внешнего вида просверленного отверстия.

Зенковка отверстия расширяет область входа и облегчает, например, вставку сверла. О том, как нарезать внутреннюю резьбу, рассказывается в нашей статье «Как нарезать внутреннюю резьбу в 3 шага».

Зенковка винта

Для зенковка винта заподлицо с поверхностью заготовки, используется зенкер . Окончательный результат выглядит следующим образом.

Винт с потайной головкой в ​​сквозном отверстии

Фреза для поперечных отверстий

Особенностью этой зенковки является просверленное отверстие поперек зенковки.

Характеристики фрезы с поперечными отверстиями

Фрезы с поперечными отверстиями имеют наклонное отверстие около 45° к оси зенкерования. Таким образом, это отверстие в головке образует две режущие кромки. Стружка выводится через отверстие , что предотвращает ее застревание между сверлом и заготовкой. Фрезы с поперечными отверстиями также крайне редко застревают в материале.

С сердечником с поперечными отверстиями можно добиться чистых результатов и с ним легко работать . Зенковка не имеет заусенцев и болтовни.

Угол зенкерования поперечного отверстия 90°. С помощью стержня с крестообразным отверстием вы также можете сделать зенкер для винта с потайной головкой .

Фреза для поперечного отверстия

Зенковка плоская

Зенковка плоская имеет цилиндрическую форму по сравнению с зенковкой. Зенкеры используются для изготовления зенкеров для винтов с цилиндрической головкой, винтов с шестигранной головкой и гаек .

Особенности плоской зенковки

На ее конце имеется неподвижная направляющая , которая вставляется в предварительно просверленное отверстие . Это обеспечивает стабильное управление бурильной машиной и точную работу.

Режущие кромки разрезают материал и оставляют место для головки винта . Винты с цилиндрической головкой и винты с шестигранной головкой находятся заподлицо с поверхностью заготовки.

Винт с цилиндрической головкой в ​​сквозном отверстии

Плоские зенкеры доступны в двух версиях: для сквозного отверстия и резьбового отверстия . Отличие заключается в двух заготовках, которые соединяются винтом.

При сквозном отверстии резьба есть только во втором материале. С отверстием под резьбу оба материала имеют резьбу .

Диаметр неподвижной направляющей для сквозного отверстия больше, чем для отверстия под резьбу . Так, для сквозного отверстия под резьбу М12 (мелкий сорт) диаметр составляет 13,0 мм. Для отверстия под резьбу диаметр неподвижной направляющей для резьбы М12 составляет 10,2 мм.

Диаметр неподвижной направляющей для сквозного отверстия больше, чем для отверстия под резьбу

Раковинное грузило

В ракушечном грузиле зенкер устанавливается на спиральное сверло. Таким образом, сверление спиральным сверлом и последующее зенкерование можно выполнить только за один рабочий этап .

Поскольку зенкеры подходят только для сверления отверстий в древесине, древесных материалах или пластике, мы не включаем их в наш ассортимент.

Application

Поскольку наши зенкеры изготовлены из инструментальной стали HSS, HSSCo 5 и карбида вольфрама , вы можете использовать их для резки самых разных металлов. Зенкеры доступны с покрытиями TiN, TiAlN и нашим RUnaTEC .

В таблице применения (PDF за изображением) вы найдете обзор всех наших зенкеров и областей их применения.

Чрезвычайно важным для зенкеров является угол зенкерования . Различные углы зенковки подходят для различных применений .

90 182

Уголки зенкерные Применение Продукт
60° для удаления заусенцев Зенковка
75° ​​ для головок заклепок Зенковка
82° для винтов с потайной головкой Стандарт США Зенковка
90° для винтов с потайной головкой Зенковка и поперечная фреза
120° для зенкерования заклепок из листового металла Зенковка
180° для винтов с цилиндрической головкой, винтов с шестигранной головкой и гаек Зенковка с плоской головкой 9018 7

Скорость резания

При зенкеровании важно, чтобы прикладывал меньше усилий , потому что зенкерование требует лишь небольшого давления на шлифование .

Помимо давления при шлифовке следует также обратить внимание на скорость резания . Особенно с твердыми материалами, такими как твердая древесина или металл, вы должны выбрать с очень низкой скоростью . Чем медленнее, тем лучше. Зенковка не гремит и не сильно греется. Таким образом, срок службы не снижается.

К столу скоростей для зенкеров

Насколько глубоко я могу резать?

В зависимости от области применения вы можете резать на разную глубину. Например, при удалении заусенца вы входите в материал всего на несколько миллиметров, чтобы удалить только заусенец.

Если вы хотите зенковать винт, вы можете использовать зенкер, чтобы врезаться в заготовку непосредственно перед или до максимального диаметра.

Максимальный диаметр

Заключение и резюме

Зенковки в основном используются для зенкерования отверстий, зенкерования винтов и удаления заусенцев.

Зенковка расширяет отверстие и облегчает последующее нарезание резьбы. При зенкеровании шурупов создается место для головки шурупа, чтобы она сомкнулась с поверхностью заготовки. Во время удаления заусенцев на отверстии удаляются заусенцы из соображений безопасности и/или оптики.

Важно выбрать правильный угол зенкерования в зависимости от области применения и работать с низкой скоростью резания .

Полный ассортимент зенкеров, включая поиск продукции, можно найти в разделе Продукты > Зенковка.

Если у вас возникли проблемы с поиском нужного сверла для листового металла, не стесняйтесь обращаться к нам.
