Сапун: предназначение, устройство, чистка

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов.  А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

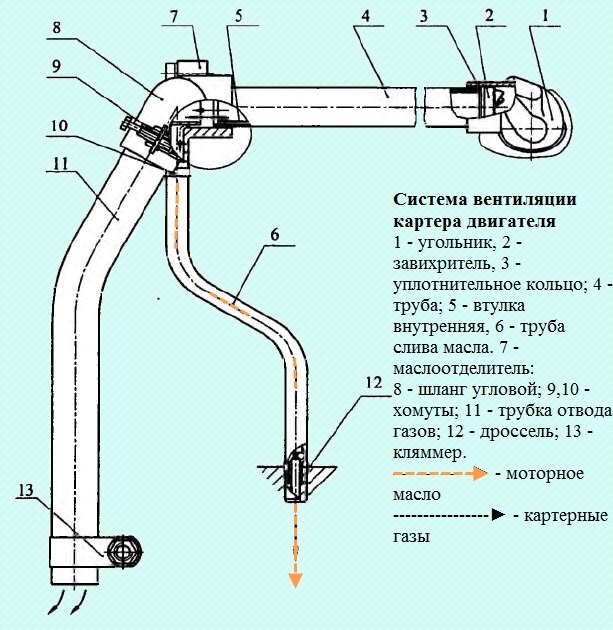

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы  в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

• Причины запотевания фар и основные способы решения проблемы
• Какой герметик лучше для системы охлаждения автомобиля
• Что такое чип тюнинг двигателя: плюсы и минусы

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Что такое сапун двигателя и где он находится?

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора.

Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту.

Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

Содержание статьи

• 1 В чём его предназначение?
• 2  Место установки
• 3 Принцип работы
• 4 Для чего нужна чистка клапана?
• 5 Важно
• 6 Полезное видео:

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

• Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

• Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора.

Например, при залегших кольцах или поршневых повреждениях, из шланга будет виден характерный серый дым, который можно сравнить с выхлопом.

В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок.

Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

 Место установки

Клапан-сапун в автомобиле обычно находится:

• непосредственно в двигателе;
• внутри конструкции заднего и переднего моста;
• в КПП.

Принцип работы

Вне зависимости от места установки функции сапуна остаются прежними.

Важное дополнение – устройство обычно снабжено специальным фильтром, который не пропускает внутрь мотора грязь, пыль и частички влаги.

Иными словами, клапан даёт возможность «дышать» конструктивным узлам авто, из которых не допускается вытекание рабочих жидкостей и в которые не должны попадать мелкие частицы извне.

Во время работы двигателя масло внутри картера имеет свойство нагреваться, что приводит к повышению температуры двигателя. Во время этого воздух в картере начинает расширяться и создаёт давление, которое необходимо сбрасывать. В противном случае масляная жидкость, находящаяся внутри, вылетает сквозь уплотнители, а также сальники и прокладки. Такой принцип характерен и для любых других узлов – мостов, коробки передач и раздатки.

При охлаждении, наоборот, давление в картере быстро падает, из-за чего воздух снаружи пытается прорваться внутрь сквозь любые доступные отверстия. Для того чтобы противодействовать таким явлениям и полностью безопасно выровнять давление на двигатель, устанавливается это приспособление.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла.

Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены.

Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь. Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто.

Важно

Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять.

Неисправный клапан может привести к различным нарушениям:

• риск течи КПП;
• быстрый износ синхронизаторов и многое другое.

Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Полезное видео:

Поделиться с друзьями:

Важность сапунов в коробке передач и других компонентах автомобиля

Конструкция современных автомобилей включает большое
количество узлов и агрегатов, заполненных техническими жидкостями и
смазочные материалы. Во время работы эти жидкости нагреваются, т.
увеличение объема, тем самым увеличивая давление внутри компонентов автомобиля
и внутренности. Такие узлы автомобиля, как двигатель, коробка передач и т.
оси герметичны (нет выхода в атмосферу), поэтому
перепады давления между показателями давления внутри агрегатов автомобиля и воздуха
давление. Эта разница давлений должна быть выровнена, чтобы предотвратить
разгерметизация, утечки жидкости, повреждения элементов автомобиля. Для этого
некоторые компоненты автомобиля оснащены специальным клапаном, известным как сапун.

Сапуны установлены на следующих
компоненты:

• Коробка передач
• Двигатель
• Передний и задний мосты
• Раздаточная коробка

Поперечный разрез
оригинальный клапан вентиляции

Стоит отметить, что бризеры выполняют
почти одинаковые функции независимо от места их установки. В этом
статье рассмотрим сапун коробки передач, его назначение, конструкцию и
принцип действия.

Сапун: принцип
операция и ее особенности

Сапун (или сапун) — это специальный
аксессуар, который помогает герметичным компонентам автомобиля (коробка передач, двигатель, мосты) быть
выбрасываются в атмосферу и поддерживают баланс давления.

С одной стороны, сапуны позволяют
избыточное давление (выравнивание давления при нагреве или охлаждении), а на
с другой стороны, они предотвращают утечку жидкости. Когда коробка передач (или двигатель) остывает
вниз, сапуны предотвращают попадание грязи, влаги и пыли внутрь
коробка передач. Таким образом, этот небольшой элемент стал незаменимой частью дизайна
современные коробки передач. Сапун коробки передач установлен на картере коробки передач.

ДПО/AL4 Сапун для
Пежо Ситроен Рено ОЕМ

Коробка передач автомобиля отвечает за крутящий момент
преобразование от двигателя и дальнейшая его передача на ведущие колеса.
Редукторы заполнены жидкостью, которая в процессе работы увеличивает свой объем.
работа коробки передач. В результате давление внутри трансмиссии увеличивается,
и он должен быть освобожден. Если давление не сбросить, это приведет к
утечки жидкости через прокладки и уплотнения.

Сапун расположен на
коробка передач Allison

Утечки жидкости неизбежно приводят к снижению
смазывание элементов трансмиссии, приводящее к их преждевременному износу.
Вначале процесс переключения передач усложняется, после этого
водители могут слышать посторонние шумы (рев, вибрации). Если автовладельцы пренебрегают
эти симптомы, то придется разбираться с отказами синхронизаторов,
подшипники, шестерни и другие элементы трансмиссии.

Подробнее о картере
передышки

Что касается двигателя внутреннего сгорания,
давление в этом компоненте растет довольно быстро из-за высоких температур, а
часть отходящих газов неизбежно проникает в корпус двигателя. Предотвращать
утечки моторного масла, вызванные повышенным давлением, это давление сбрасывается
через дыхалку.
Когда двигатель останавливается, давление
внутри картера двигателя и в атмосфере выравнивается воздушным потоком
из атмосферы через сапун. Сапун двигателя предотвращает попадание грязи и
попадание влаги внутрь картера двигателя. Благодаря этому качеству дышащие
стал незаменим для внедорожников.

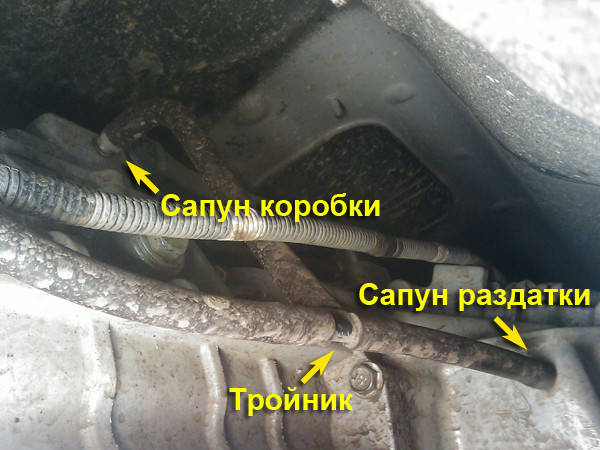

Сапун раздаточной коробки

Передний и задний мосты также управляются с помощью
нефти, а их внутреннее пространство должно быть открыто в атмосферу, чтобы
избегать повышения давления внутри устройства. Для этого конструкция передней
и задние мосты включают осевые сапуны.

Вентилятор заднего моста

Другой
важной особенностью сапуна (на трансмиссии, двигателе или осях) является
защита от пыли, грязи, воды и т.д. Особенно важно для автомобиля
ось, потому что это открытый элемент (например, в внедорожниках) и может быть погружен
в воду или грязь во время движения по бездорожью.

Полезные советы

Как правило, необходимо регулярно проверять
состояние всех установленных на вашем автомобиле сапунов (сапунов двигателя, коробки передач
сапун, осевой сапун). Дело в том, что частички масла можно выдавить
через дыхательные пути, что может привести к серьезному загрязнению.
На практике передышки должны быть своевременными
разобран и очищен от грязи и остатков масла.

Процесс очистки включает в себя следующее:

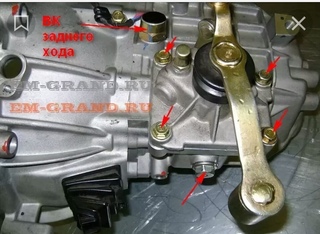

Сапун
установлен на картере коробки передач

Вам понадобится гаечный ключ
снять сапун коробки передач

Тогда вы должны удалить
сапун и уплотнительное кольцо

Промыть сапун
(можно использовать для этой цели бензин) и переустановить его

Если говорить о сапуне коробки передач, то это
Также необходимо знать, как правильно снять сапун. На некоторых автомобилях это
достаточно снять резиновый колпачок и прочистить клапан. На других моделях,
сапун (без резинового колпачка) находится на крышке 5-й передачи. Это также
необходимо тщательно очистить место установки сапуна от грязи
(чтобы новый сапун не вышел из строя раньше времени). Необходимо убедиться, что
крышка сапуна может свободно двигаться во всех направлениях.

Трансмиссионная жидкость
течь через крышку сапуна на коробке передач DSG7

В случае, если процедура очистки не
приносят положительный результат (масло все равно подтекает) то скорее всего сапун
поврежден, и его необходимо заменить.
Водителям следует обратить особое внимание на
сапун заднего моста. Этот сапун обычно подвергается сильному загрязнению.
Если сапун загрязнится или перестанет работать должным образом, это приведет к
повышенное давление и, как следствие, протечки масла. В этом случае вам следует
начни с уборки. После этого рекомендуется проехать 20-30 километров. Если
не поможет, тогда придется менять сапун моста. Если эта мера
тоже не решает проблему, значит проблема не в сапуне.

Резюме

В свете представленной выше информации,
можно утверждать, что сапун коробки передач, несмотря на его кажущуюся
простота, играет важную роль в работе всего агрегата. Таким образом, это
необходимо регулярно проверять состояние этого элемента.
Это особенно важно для внедорожников, грузовиков,
и специальные автомобили, у которых сапуны установлены на коробках передач и двигателях, и
также на осях. Такие автомобили часто эксплуатируются в суровых условиях, и в качестве
В результате сапун коробки передач или сапун моста могут быть загрязнены или выйти из строя.
быстрее (особенно осевые сапуны), чем в легковых автомобилях.

При выходе из строя сапуна коробки передач он
может привести к серьезным поломкам всего редуктора. Поэтому каждое посещение
в ремонтную мастерскую для регулярного осмотра и технического обслуживания должны включать
проверка и очистка всех сапунов, установленных на различных узлах автомобиля.
Наконец, стоит отметить, что регулярно
контроль состояния сапунов позволяет продлить срок службы
коробки передач (двигателя или осей). Если дышащие сильно загрязнены, то
их лучше сразу заменить, так как сапун имеет доступную цену.

Бризер Определение и значение — Merriam-Webster

дыхание

ˈbrē-t͟hər

1

: дышащий

2

: перерыв в деятельности для отдыха или облегчения

3

: небольшое отверстие в герметичном корпусе

Синонимы

• перерыв
• дыхание
• прерывание
• затишье
• пауза
• углубление

Просмотреть все синонимы и антонимы в тезаурусе

Примеры предложений

Решил подарить им сапун .

взял передышку от, казалось бы, бесконечной задачи сортировки вещей, хранящихся на чердаке

Недавние примеры в Интернете

Но Гэри Ричардсон, историк Федеральной резервной системы, обеспокоен тем, что политики, которые сейчас обдумывают передышку , все еще рискуют повторить ошибки той эпохи.

— Джулия Горовиц, CNN , 8 мая 2023 г.

Дэн Гоштигян / члены Зала славы Globe Staff Джон Хавличек и Билл Рассел получили передышка во время восточного финала 1965 года, серии, которую «Селтикс» выиграли из семи.

— Globe Staff, BostonGlobe.com , 5 мая 2023 г.

Оставаться таким же эффективным без расширенного сапуна довольно абсурдно.

— Шейн Янг, Forbes , 21 апреля 2023 г.

Коачелла Every One — это служба психического здоровья и борьбы с домогательствами, которую люди могут использовать, чтобы сообщить о неправомерных действиях, получить консультацию на месте или просто пройти сапун .

— Джона Вальдес, Los Angeles Times , 20 апреля 2023 г.

В то время как район залива получил короткую передышку из-за суровой зимней погоды в воскресенье, ожидается, что новый шторм, приближающийся к этому району, принесет проливной дождь и разрушительный ветер, начиная с ночи воскресенья.

— Мишель Апон, San Francisco Chronicle , 8 января 2023 г.

Теннесси Три соперника: Алабама, Флорида, Кентукки Алабама и Флорида будут заблокированы для Теннесси, но может возникнуть соблазн заменить Кентукки Вандербильтом, например, чтобы дать Добровольцам больше сапун .

— Пол Майерберг, USA TODAY , 17 февраля 2023 г.

И, что самое приятное, эти курорты дают вам заслуженную передышку .

— Карен Цицеро, Good Housekeeping , 1 февраля 2023 г.

Световое искусство Наряду с музыкантами среди исполнителей были художник по фейерверкам и огнедышащий .

— Валерия Сафронова, 9 лет0185 New York Times , 13 января 2023 г.

Узнать больше

Эти примеры программно скомпилированы из различных онлайн-источников, чтобы проиллюстрировать текущее использование слова «бризер». Любые мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв об этих примерах.

История слов

Первое известное использование

1609, в значении, определенном в смысле 1

Путешественник во времени

Первое известное использование сапуна было
в 1609 г.

Посмотреть другие слова того же года
выдохнуть в последний раз

передышка

дышать

Посмотреть другие записи поблизости

Процитировать эту запись
«Передохнуть».

Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/breather. Доступ 29 мая. 2023.

Копия цитирования

Детское определение

Сапун

сущ.

дыхание

ˈbrē-t͟hər

1

: дышащий

2

: пауза для отдыха : перерыв

Медицинское определение

сапун

сущ.

дыхание

ˈbrē-t͟hər

: тот, кто обычно дышит определенным образом

Britannica English: Перевод Breather для носителей арабского языка

Последнее обновление:
15 мая 2023 г.
