Автор admin На чтение 3 мин Просмотров 1.4к. Опубликовано 18.04.2016

Маховик является важной деталью автомобильного двигателя, которая предназначена для выполнения таких сложных задач, как:

• Осуществления своевременного запуска двигателя автомобиля, путем передачи вращательных движений от стартера на коленчатый вал.
• Обеспечения крутящего момента от двигателя автомобиля к коробке передач (КПП).
• Снижение вибрационных шумов двигателя (уменьшение неравномерных движений вала).

Содержание

Принцип действия маховика двигателя

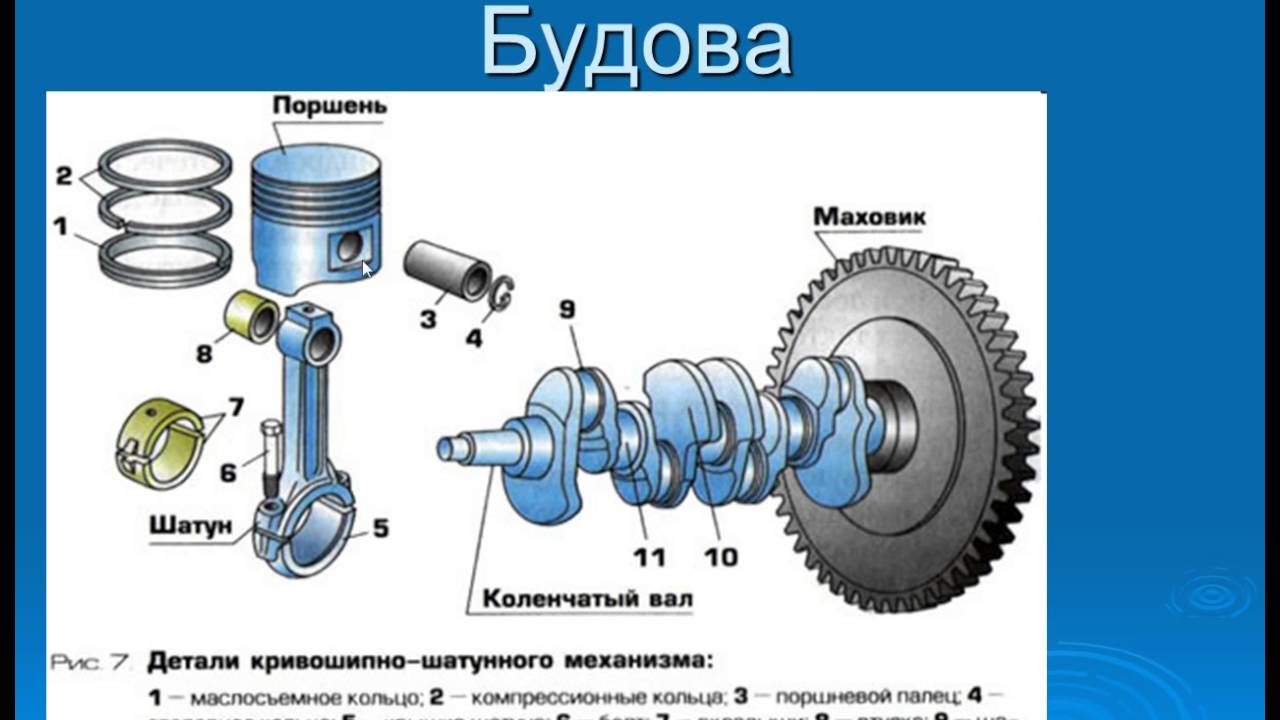

Маховик закреплен с торцевой части коленвала, непосредственно у заднего подшипника коренного типа. Коренной подшипник не только удерживает маховик в одном положении, но и снижает его рабочие нагрузки.

Принцип действия самого маховика заключается в снижении вибрации при вращательном моменте коленчатого вала. При интенсивной работе двигателя на такте движения идет накопление энергии, которая передается коленвалу. В других рабочих тактах происходит обратный процесс – сброс энергии.

Маховик позволяет аккумулировать энергию, обеспечивая равномерное движение коленчатого вала от одного такта к другому.

Как устроен маховик и основные его виды

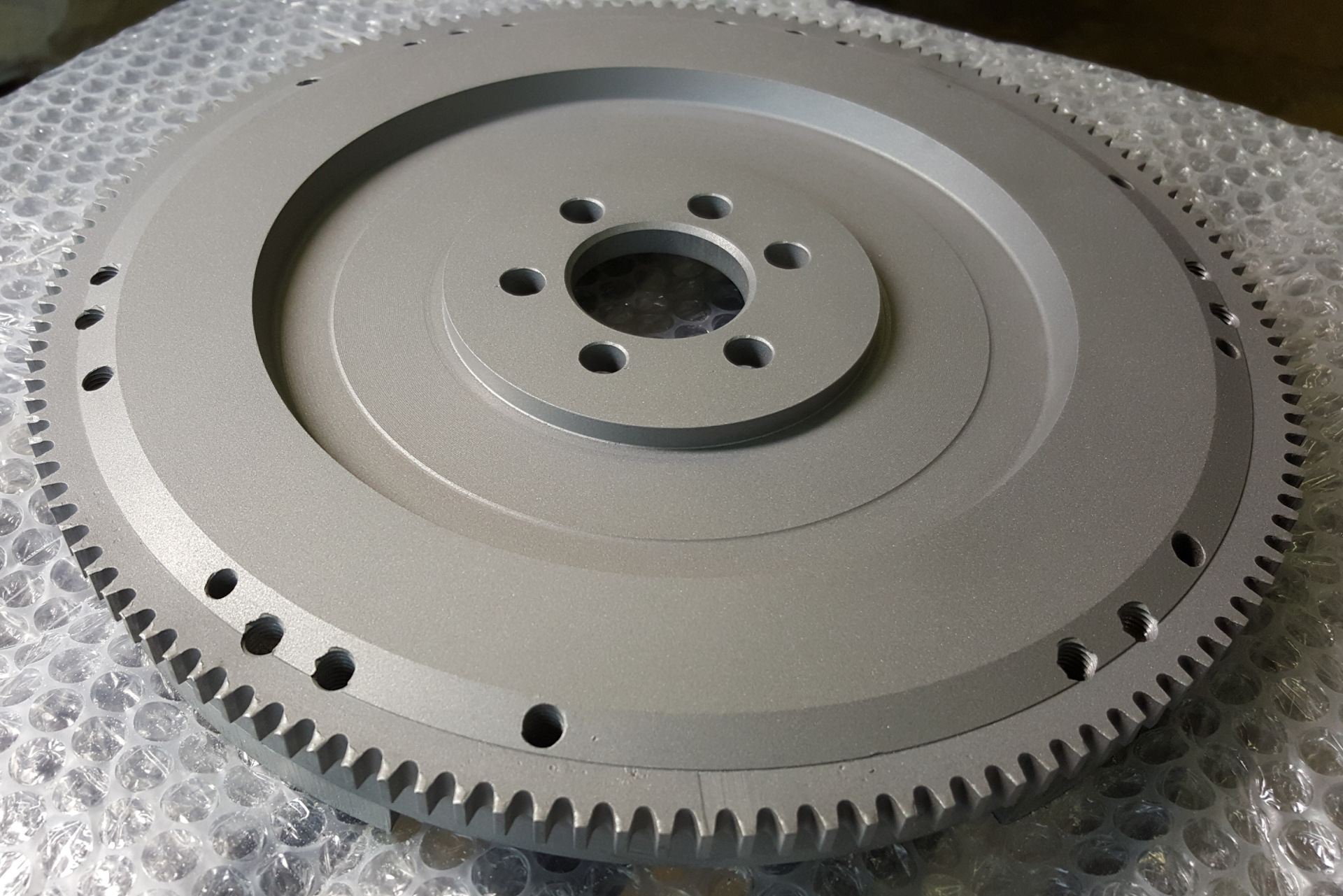

Как уже было сказано ранее, маховик – важная деталь автомобильного двигателя, относительно небольшой, но весьма увесистый диск, диаметр которого может составить 30-40 см. Торец маховика имеет зубчатые края, что позволяет ему соединяться со стартерным валом для передачи вращательной энергии коленвалу двигателя.

Виды маховиков

По типу конструкции маховики двигателя могут быть двухмассовыми, сплошными и облегченными. Наиболее распространенным и широко используемым является сплошной маховик. Мы рассмотрим каждый из этих видов.

Двухмассовый маховик (демпферный)

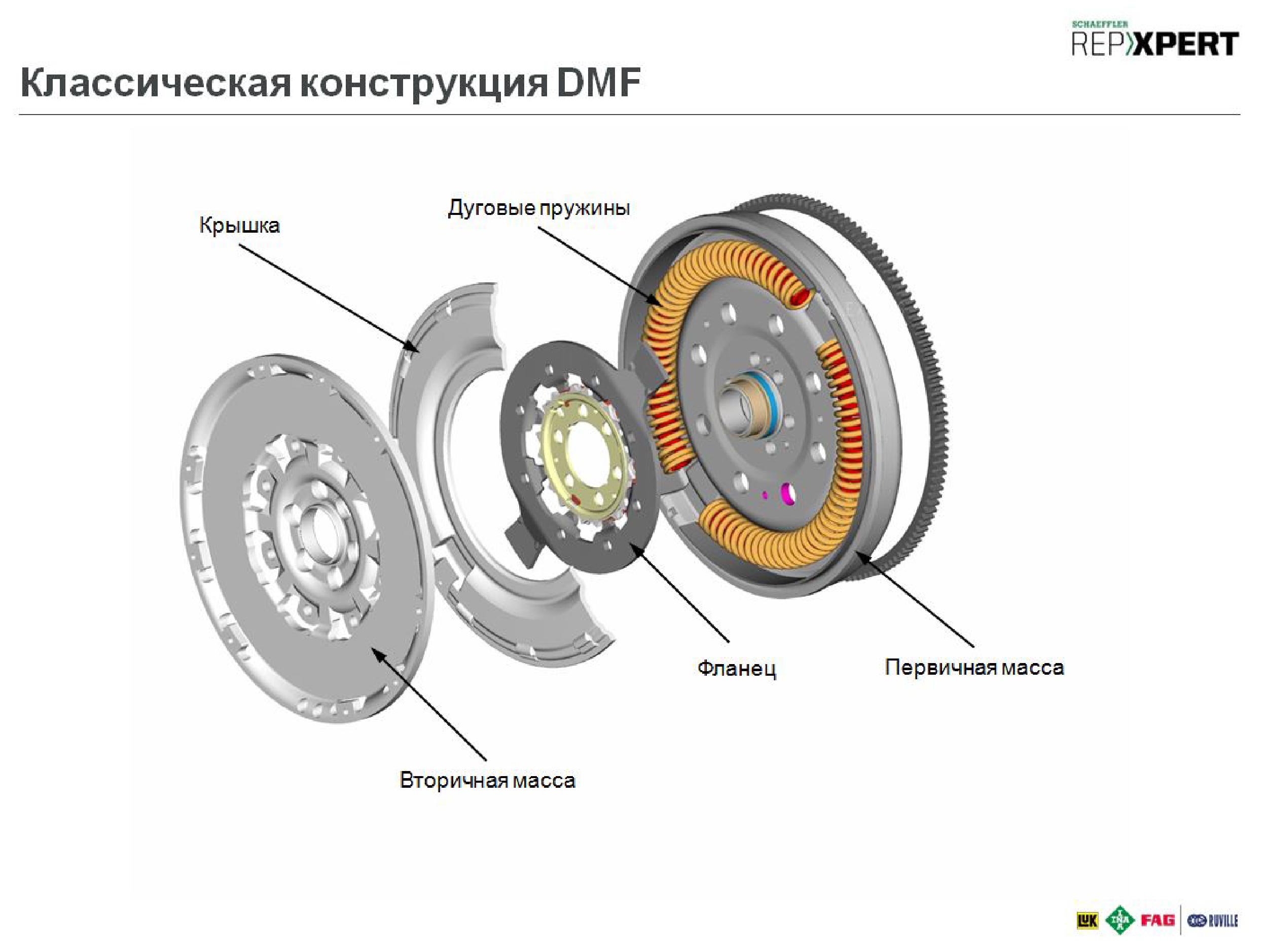

Это часто используемый вид маховика в современном автомобильном двигателе. Двухмассовый маховик – устройство, состоящее из двух дисков, соединенных специальным пружинно-демпферным устройством. Основными элементами двухмассового маховика являются: маховик, подшипник, пружина-дуга с наружными демпфером, нажимная пружина с внутренним демпфером и приводная пластина.

Подобное устройство выполняет ряд важных функций и задач:

• принимает на себя все избыточные вибрации коленвала;
• защищает трансмиссию от лишних вращательных движений и перегруза;
• уменьшает возможный износ синхронизирующих элементов;
• обеспечивает плавное переключение передач;
• позволяет экономить расход топлива в двигателе.

Однако чрезмерно интенсивна работа такого вида маховика в конечном итоге может привести к быстрому износу пружинно-демпферного механизма или выходу из строя отдельных его элементов, например, пружины.

Сплошной маховик

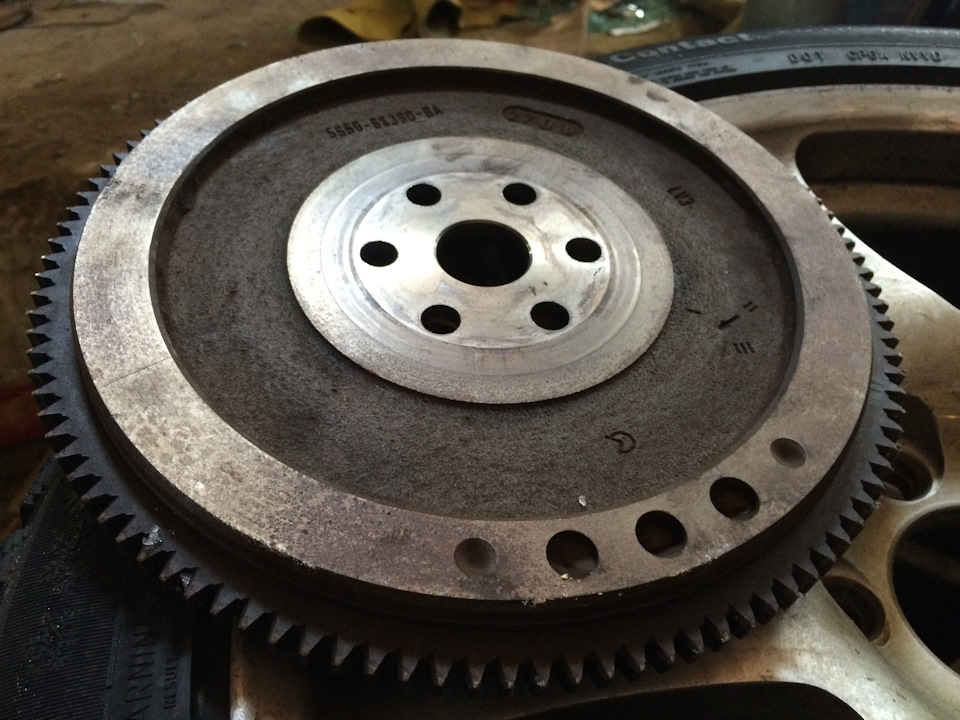

Такой вид маховика является более эффективным для использования в автомобильных двигателях современного образца. Сплошной маховик – тяжеловесный чугунный диск, диаметр которого составляет 35-40 см. На внешней поверхности маховика находится стальной венец с зубьями, который обеспечивает движение коленчатого вала при запуске стартера. Одна сторона маховика оснащена ступицей, при помощи которой маховик соединяется с фланцем коленвала, противоположная сторона работает как диск сцепления.

Облегченный маховик

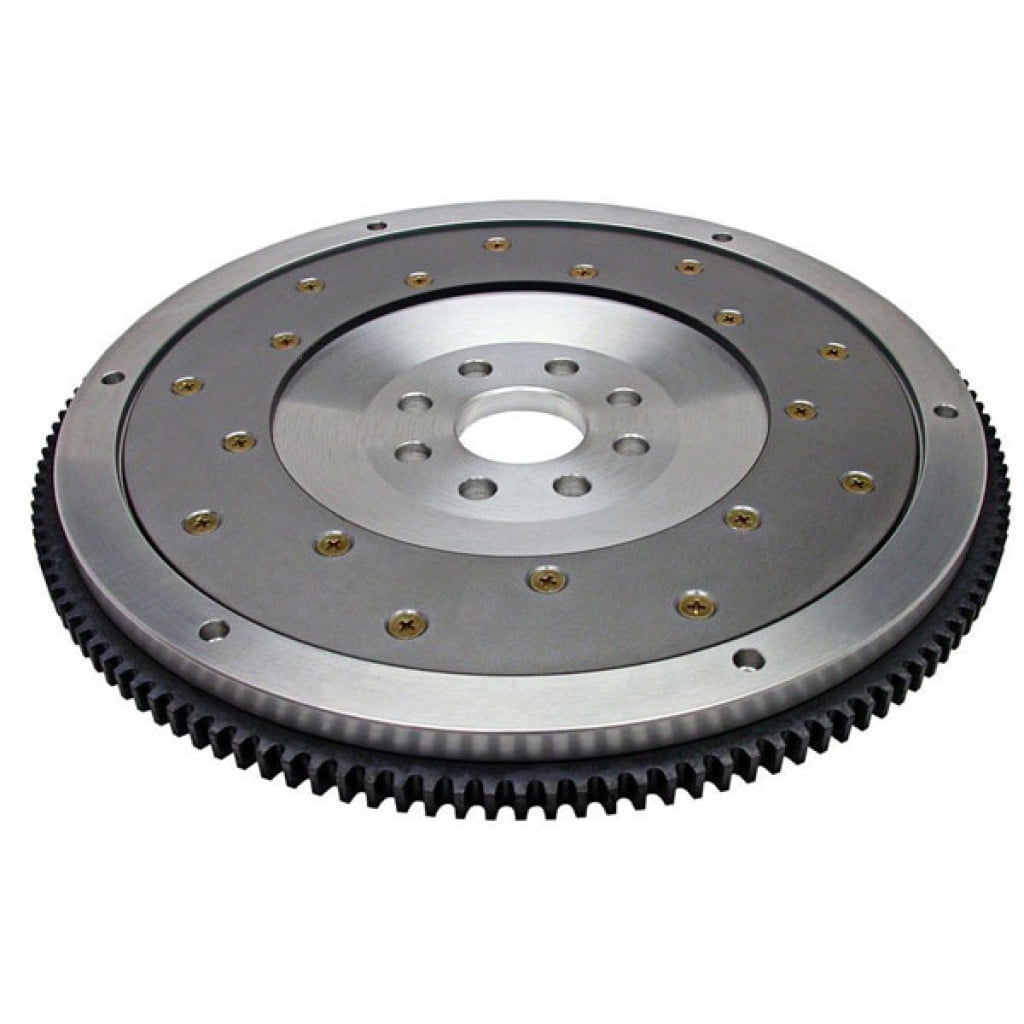

Данный вид маховика часто используют для проведения тюнинга двигателя автомобиля. Облегченный маховик — диск, на который надевается предварительно разогретое зубчатое колесо, после остывания которого, маховик приобретает вид шестерни.

Облегченный маховик имеет небольшую массу, в среднем в полтора раза меньше, чем у обычного маховика. Облегченный маховик позволяет автомобильному двигателю достигать максимальных рабочих оборотов, увеличивать мощность на 5-7 %, улучшать разгонную динамику автомобиля.

Маховик облегченного типа изготавливается из износостойкого металла, который способен выдерживать чрезмерные нагрузки при работе двигателя, при этом работать быстро, бесшумно и эффективно.

Маховик двигателя видео:

Маховик, назначение и принцип работы

Есть в конструкции каждого современного автомобиля деталь, которая, несмотря на кажущуюся простоту, играет критически важную роль в работе силовой установки и всего ТС в целом.

Оглавление

1. Назначение и принцип работы маховика
2. Разновидности маховиков
   • Одномассовые
   • Двухмассовые
   • Облегченные
3. Неполадки и способы их устранения
4. Заключение

Речь идет о маховике, внешне похожем на обычный диск, обладающий, правда, внушительным весом. Что такое маховик, каково его предназначение, а также каковы признаки неисправности этого элемента конструкции – об этом пойдет речь в нашем сегодняшнем разговоре.

Назначение и принцип работы маховика

Читайте также: Карданный вал для привода задних колес

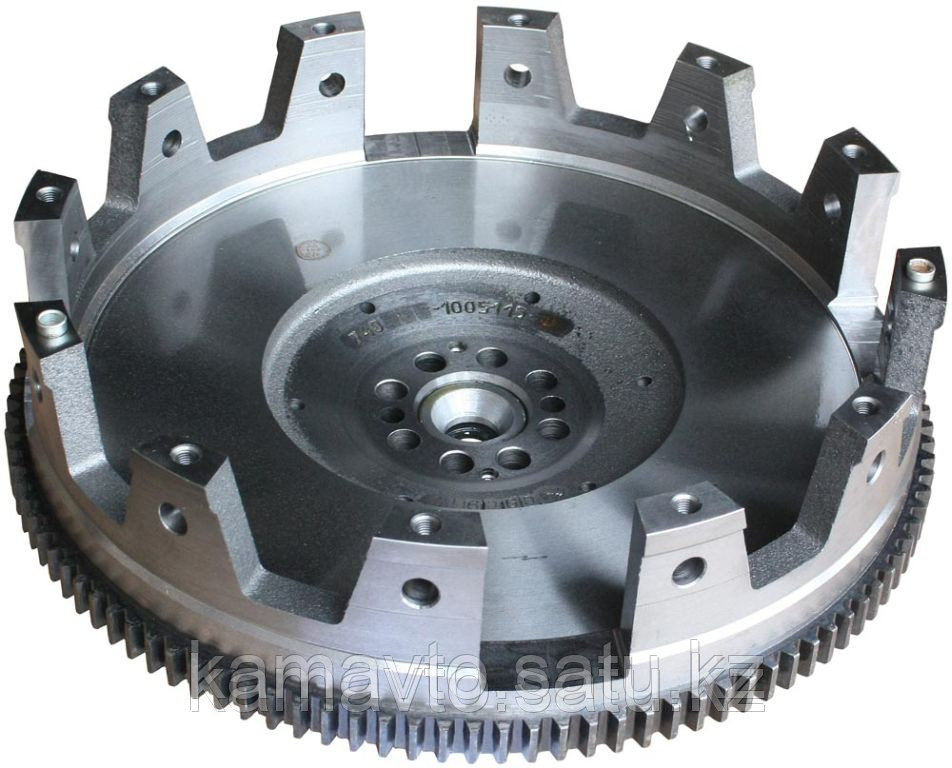

Маховик двигателя – это литой, отлично сбалансированный тяжелый диск, выполненный из чугуна и имеющий на кромке стальные зубья, которые предназначены для сцепления со стартером. Называются они венцом маховика или зубчатым венцом.

Деталь, ставшая темой этой статьи, служит для передачи крутящего момента от двигателя к трансмиссии. В том случае, если КПП механическая, на маховике находится корзина сцепления, а если речь идет об авто с «автоматом», на нем крепится гидротрансформатор.

Как уже говорилось выше, маховик – деталь крупная, непосредственное влияние на ее точный вес оказывает мощность движка и число цилиндров. Данный элемент конструкции призван накоплять энергию, поступающую от коленвала, и создавать при этом требуемую инерцию.

Из 4-хтактов двигателя внутреннего сгорания полезное действие, то есть рабочий ход, выполняет лишь один. Все остальные такты выполняются по инерции, а для этого как раз необходим маховик, который крепится на конце коленчатого вала.

Опишем роль маховика конкретнее:

• Плавная работа силовой установки.
• Передача крутящего момента.
• Нормальное функционирование сцепления.
• Запуск мотора. Для этого надо, чтобы крутящий момент передался на упомянутый нами выше зубчатый венец.

Важно

Принцип работы этой детали предельно прост. Создаваемый коленвалом крутящий момент поступает на первичный диск, а он приводит к отклонению находящейся внутри пружины.

Когда сжатие достигло требуемого показателя, крутящий момент поступает на второй диск. Продуманная конструкция подавляет значительные колебания от силового агрегата и тем самым заметно снижает нагрузку на трансмиссию.

Разновидности маховиков

Сейчас используется 3 вида комплектующих:

•  сплошной;
•  облегченный;
•  двухмассовый.

Согласно другой классификации, детали подразделяют на два вида – одно- и двухмассовые. Поговорим о них более подробно.

Одномассовые

Одномассовый маховик представляет собой цельнолитое изделие, характеризующееся простотой конструкции. Оно получило наиболее широкое распространение благодаря высокой надежности и доступности с финансовой точки зрения.

Центральную часть детали занимает диск размером около 30-40 см, посередине находится отверстие – посадочное место для монтажа. Это посадочное место выполнено в виде ступицы с крупным отверстием по центру и более мелкими по всей окружности для максимально надежной фиксации с помощью болтов.

На наружной стороне предусмотрено место для монтажа сцепления и т.н. контактная кольцевая площадка. Внешняя сторона окружности – это множество стальных зубцов, полученных методом прессования.

Именно одномассовые маховики используются в автомобилях чаще всего по причине их дешевизны, однако значительным недостатком этих моделей является неспособность в должной мере погасить крутильные колебания.

Двухмассовые

Этот вид маховиков используется в автомобилях, оснащенных мощными моторами. С конструкционной точки зрения они представляют собой два диска, расположенных в одном корпусе и приходящих в зацепление посредством демпфирующей системы.

Двухмассовый маховик еще называют демпферным, т.к. между дисками, соединенными подшипником, находится пружинная система, наличие которой исключило необходимость привлечения демпфирующего устройства на том диске сцепления, который является ведомым. Передача крутящего момента происходит с небольшой задержкой, что позволяет минимизировать толчки и вибрации.

По сравнению с одномассовыми у двухмассовых маховиков есть целый ряд плюсов:

•  подавление колебаний и толчков;
•  обеспечивают более удобное и легкое переключение передач;
•  продлевают срок службы синхронизаторов и уменьшают износ трансмиссии;
•  способствуют экономии топлива.

Что касается недостатков двухмассовых маховиков, то они сводятся к более высокой цене и определенным сложностям в процессе обслуживания. Также эти детали не любят езды на низких оборотах двигателя и боятся перегрева.

Облегченные

Как правило, такие варианты устанавливают во время проведения тюнинга авто. Они отличаются небольшим весом, который способствует повышению производительности мотора и снижению инерции.

Машина становится динамичнее, чутко отзывается на педаль акселератора, но важно помнить о том, что использование такого маховика возможно лишь с учетом показателей мотора, а ставить его следует в комплексе с другими работами по совершенствованию технических показателей силовой установки.

В числе неоспоримых достоинств подобной конструкции следует упомянуть устранение проблемы неравномерного вращения коленвала на минимальных оборотах, способность сделать силовую установку меньшей в плане объема и легче без малейшего ущерба ее мощности.

Неполадки и способы их устранения

Деталь, которой посвящен наш сегодняшний разговор, испытывает серьезные нагрузки, поэтому со временем она приходит в негодность и деформируется. В одномассовых моделях чаще всего из строя выходит венец, который в процессе продолжительной эксплуатации попросту разрушается.

Отвечая на вопрос о том, как снять маховик, отметим, что делается это механическим способом, а вот когда нужно установить новую деталь, ее нагревают, заменив при этом не только комплектующую, но и болты-фиксаторы.

В том случае, если на поверхности появились трещины, или же разломался сам диск, выполнить ремонт маховика невозможно – его придется полностью заменить.

Наиболее распространенными признаками неисправности одномассового диска являются:

•  проблемы с работой сцепления;
•  двигатель запускается с трудом и не с первого раза;
•  во время езды наблюдаются сильные вибрации, шумы и прочие посторонние звуки.

Двухмассовые модели характеризуются поломками, устранить которые будет куда сложнее. Речь идет о выходе из строя либо полном разрушении пружин, об износе подшипников и прочих деталей, часто подвергаемых трению.

О том, что этот элемент конструкции пришел в негодность, свидетельствуют вибрации в момент запуска двигателя (появляются толчки, которые передаются на КПП и отчетливо ощущаются, если положить ладонь на рычаг).

Когда мотор работает на холостых, появляется стук, при разгоне ощущаются вибрации, а при переключении скоростей – толчки. Теоретически двухмассовый маховик поддается ремонту, но в реальности его чаще всего меняют.

Заключение

Как следует из всего, изложенного выше, можно сделать вывод о том, что маховик – это важнейшая деталь силовой установки и трансмиссии, от которой напрямую зависит работоспособность транспортного средства, а также комфорт и безопасность езды.

Двухмассовый маховик двигателя

Что такое маховик и для чего он?

• двигатель

Обновлено 11 окт. 2019 г.

Джейсон Унрау

Механическая коробка передач может показаться базовой механической конструкцией.

Вы делаете всю работу по переключению передач, не так ли?

Но чего вы не видите, так это всех частей, которые постоянно находятся в движении, чтобы держать машину под вашим контролем.

Одной из таких деталей является маховик. В автомобиле с механической коробкой передач маховик выполняет важную функцию.

Давайте подробнее рассмотрим, что такое маховик, что он делает и что может выйти из строя.

A КОНСТРУКЦИЯ МАХОВИКА

В механической коробке передач маховик представляет собой толстый металлический диск.

Обычно изготавливается из чугуна, стали или, в некоторых случаях, алюминия.

Чрезвычайно жесткий, чтобы предотвратить изгиб или деформацию во время использования.

Край маховика имеет ряд зубьев шестерни, которые входят в зацепление со стартером двигателя.

Маховик прочно прикреплен болтами к фланцу коленчатого вала со стороны трансмиссии внутри корпуса колокола.

На стороне, обращенной к механической коробке передач, поверхность отшлифована так, чтобы за нее мог зацепиться диск сцепления.

ЧТО ДЕЛАЕТ МАХОВИК

Но что делает маховик? На самом деле у него несколько разных целей:

• Маховик обеспечивает массу для инерции вращения, чтобы двигатель вашего автомобиля работал. В противном случае двигатель заглохнет, как только вы отпустите педаль акселератора.
• Балансирует двигатель. Маховик специально утяжелен для коленчатого вала автомобиля, чтобы сгладить шероховатость, вызванную даже небольшим дисбалансом.
• Позволяет использовать электрический стартер. Стартер зацепляет кольцо стартера на краю маховика, чтобы начать вращение двигателя.
• Что наиболее важно для водителей, так это то, что маховик соединяет двигатель с трансмиссией через сцепление для передачи мощности на колеса.

Когда нога находится на педали сцепления, диск сцепления отсоединяется от маховика.

Так автомобиль может стоять на холостом ходу с включенной передачей или как автомобиль может остановиться на инерции.

Но при отпускании педали диск сцепления плотно прижимается к маховику.

Когда это происходит, входной вал коробки передач вращается с той же скоростью, что и коленчатый вал двигателя.

КАКИЕ ПРОБЛЕМЫ МОГУТ БЫТЬ С МАХОВИКОМ?

Благодаря своей сверхпрочной конструкции маховик чрезвычайно долговечен.

Это не значит, что проблем не может быть, просто они случаются реже.

Одной из наиболее распространенных проблем с маховиком является загрязнение.

Негерметичный задний сальник коленчатого вала или передний сальник первичного вала трансмиссии может привести к попаданию масла на маховик.

Вызывает проскальзывание сцепления, чрезмерное трение и нагрев.

Это может привести к короблению или горячим точкам, создающим вибрацию при зацеплении и ускорении.

В крайне редких случаях маховик может треснуть из-за интенсивного использования в высокопроизводительных или большегрузных автомобилях.

РАСХОДЫ НА РЕМОНТ МАХОВИКА

Иногда поверхность маховика можно восстановить, чтобы восстановить плоскую, ровную поверхность для сопряжения сцепления, если проблема связана с короблением или горячими точками.

Если шлифовка маховика невозможна, замена является единственным другим ремонтом.

Замена поверхности маховика в среднем стоит от 500 до 650 долларов за соответствующий труд.

Если требуется замена маховика, средняя стоимость ремонта составляет от 700 до 1200 долларов в зависимости от марки и модели.

Также самое время заменить сцепление, если приближается время его замены.

Если вам нужна замена маховика, вы можете найти качественных местных механиков на AutoGuru.

Лучший бит? Вы можете получить быстрые котировки и забронировать все это в режиме онлайн!

Автор:

Джейсон Унрау

Джейсон — канадский автор автомобильных статей, работавший в сфере автосервиса, но с детства увлеченный автомобилями и механикой.

Одной из его первых машин была Mazda RX-7 80-го года выпуска, которой очень не хватает до сих пор. Ford Torino GT 68-го года, универсал Ford Country Squire Woodie 1966-го и Suzuki GSX-R 750 1996-го года побывали в его парке автомобилей, мотоциклов и грузовиков за последние два десятилетия.

Гордость и радость Джейсона находится в стадии сборки — кабриолет Mazda RX-7 88 года выпуска с турбонаддувом. Также в его резюме есть официальная сертификация CASCAR.

Почему важны маховики и какие существуют типы?

Похожий на большой тяжелый диск, расположенный между коленчатым валом и системой сцепления, маховик играет жизненно важную роль в передаче мощности любого двигателя

Напомнить позже

Простое, но эффективное устройство, маховик в вашем автомобиле является жизненно важной частью трансмиссии, которая творит чудеса с передачей мощности от двигателя. Он напоминает большой тяжелый диск, соединенный с концом коленчатого вала и взаимодействующий с диском сцепления для передачи привода на колеса.

Физика маховика означает, что ему требуется большой крутящий момент, чтобы заставить его вращаться, но, в свою очередь, ему также нужен большой крутящий момент, чтобы замедлить его, а это означает, что он очень эффективно сохраняет угловой момент. Это делает маховик простым устройством накопления энергии, и когда он установлен на хвостовой части коленчатого вала, он использует сохраненную энергию вращения для сглаживания подачи мощности от двигателя.

Когда поршни совершают возвратно-поступательное движение, они создают разные силы и крутящие моменты на каждой стадии цикла двигателя. Наибольший крутящий момент возникает во время рабочего такта, когда поршень сильно толкается вниз, быстро вращая коленчатый вал.

Без маховика, прикрепленного к концу коленчатого вала, вращение было бы неравномерным, с быстрым вращением в рабочем такте, за которым следовало бы 540 градусов относительно невысокой скорости вращения каждого поршня. Таким образом, маховик использует свою высокую инерцию вращения (свое сопротивление изменениям скорости вращения), чтобы выровнять передачу крутящего момента, чтобы коленчатый вал вращался более постоянно и плавно.

Поскольку вес маховика является ключевым фактором в его энергосбережении, сама масса большого куска, расположенного на конце коленчатого вала, оставляет место для некоторых модификаций. Облегченные маховики стали основным продуктом в автоспорте и модифицированных дорожных автомобилях, сразу изменив динамику двигателя. Облегчение достигается путем удаления лишнего материала с существующего маховика (в более старых вариантах, сделанных из чугуна) и его балансировки или путем покупки вторичного маховика (обычно сделанного из стали), разработанного специально для данного автомобиля.

Уменьшенная масса означает, что маховик вращается намного легче под действием мощности двигателя. Это делает его идеальным для ускорения на низших передачах, когда обороты двигателя должны быстро изменяться, и является популярной модификацией для автомобилей, жаждущих более динамичной трансмиссии.

Облегченный маховик Mazda MX-5 с простыми вырезами для уменьшения массы

Отсутствие инерции в облегченном маховике также означает, что обороты двигателя очень быстро падают при переключении на более высокую передачу (вместо зависания) и увеличиваются при малейшем щелчок педали акселератора для плавного переключения на более низкую передачу с помощью согласования оборотов. Хотя плавность оборотов двигателя может быть немного нарушена в результате уменьшения массы, резкие характеристики оборотов делают это снижение веса обычной темой для автомобилей, модифицированных для автоспорта.

Другим типом является двухмассовый маховик , который работает в обратном направлении по сравнению с облегченным вариантом, вводя в бой вторичный кусок материала. Так в чем смысл его добавления?

Когда двигатель совершает возвратно-поступательные движения, циклы создают большое количество нежелательной вибрации, которая может нарушить работу других компонентов в дальнейшем. Эти вибрации различаются по частоте в зависимости от количества имеющихся цилиндров и их ориентации.

Например, балансировка двигателя, используемая в рядной шестерке, создает очень небольшие неблагоприятные вибрации, поскольку первичные и вторичные силы, создаваемые в двигателе, компенсируют друг друга. С другой стороны, одно- и двухцилиндровые двигатели создают большое количество вибраций из-за присущей им неуравновешенности. Возникающие в результате вибрации передаются от коленчатого вала к коробке передач и могут нарушить переключение передач и общую работу коробки передач.

Внутренности хорошо зарекомендовавшего себя двухмассового маховика

Двухмассовый маховик делает все возможное, чтобы бороться с этими вибрациями, гася их воздействие с помощью двух масс и комбинации пружин. Одна масса связана с коленчатым валом, а другая с коробкой передач.

Первичная масса образует большой диск, который вращается вместе с коленчатым валом, а вторичная масса представляет собой меньший диск, находящийся внутри него. Пружины физически соединяют две массы, поэтому, когда основная масса вращается, пружины влияют на вторичную массу, которая также вращается. Пружины являются ключевым компонентом, поскольку они максимально уравновешивают любые неприятные вибрации, прежде чем они достигнут вторичной массы и трансмиссии.
