Поршневой палец

Поршневой палец обеспечивает подвижность деталей поршневой группы

Двигатель

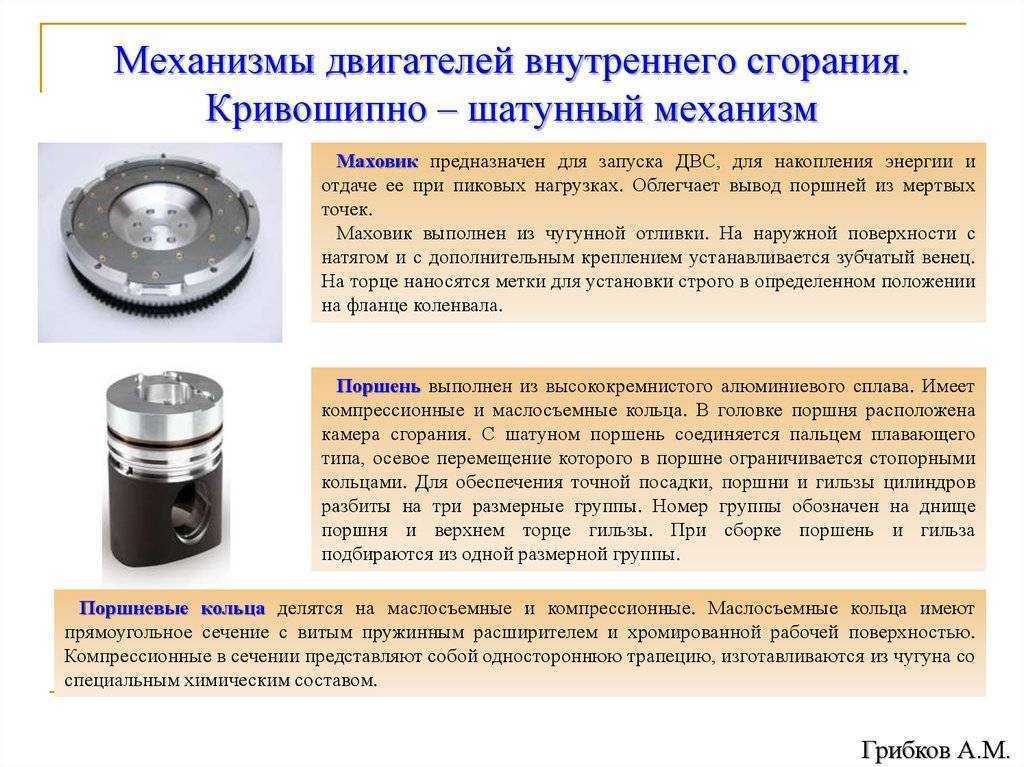

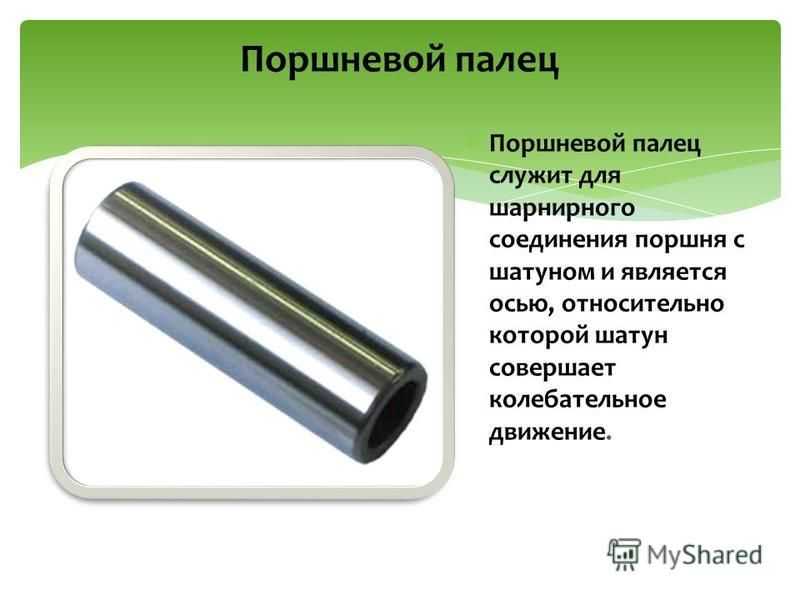

Поршневой палец — деталь, обеспечивающая подвижное соединение шатуна и поршня. Представляет собой деталь цилиндрической формы, отдаленно напоминающую палец.

Применение поршневого пальца

Поршневой палец соединяет поршень с шатуном. Соединение двух этих деталей не может быть жестким, так как и низ, и верх шатуна постоянно перемещаются. Цилиндрический палец позволяет верхней части шатуна «шататься» при перемещении поршня по вертикали.

Для монтажа плавающего пальца поршень, шатун и палец кипятят в горячей воде

Почему поршневой палец трудно облегчить?

Первостепенная задача конструкторов современных двигателей – увеличение мощности и, одновременно, снижение веса мотора. Для того, чтобы уменьшить вес всего агрегата, приходится облегчать детали любыми доступными способами.

Облегчить поршневой палец непросто, так как эта деталь постоянно испытывает серьезные нагрузки. Легкие и прочные сплавы, которые можно использовать для производства поршневых пальцев, стоят дорого, и себестоимость изделия существенно увеличивается. В итоге, в большинстве современных двигателей применяются пальцы из легированной стали, такие же, как сто лет назад.

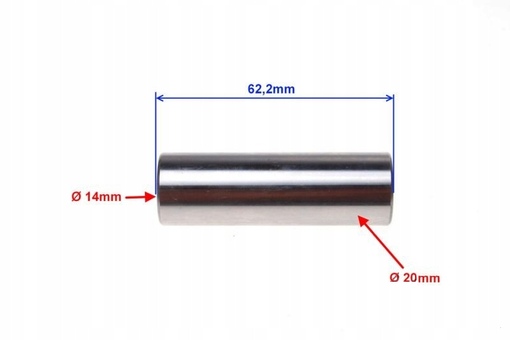

Зачем нужно отверстие в центре поршневого пальца?

Обычно в теле пальца есть сквозное отверстие отверстие в виде двух конусов с вершинами в центре. Благодаря отверстию можно уменьшить вес детали, а конусная форма связана с распределением нагрузки по поверхности детали. Центр пальца нагружен значительно больше, и в этом месте толщина материала играет наиболее существенную роль.

Способы осевой фиксации поршневого пальца

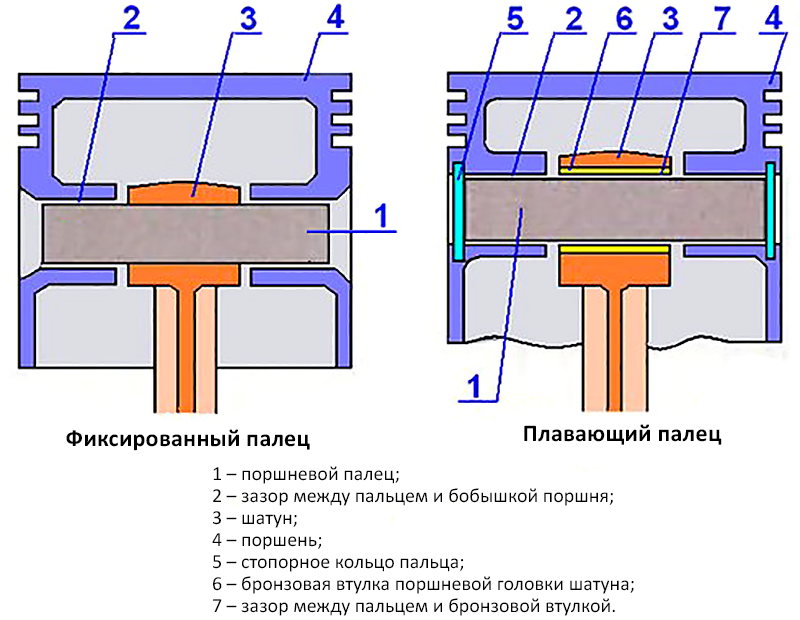

По способу крепления пальцы делятся на два вида: плавающие и фиксированные. В большинстве современных двигателей используются плавающие пальцы. Плавающими они называются потому, между ним и отверстием в поршне и отверстием в головке шатуна есть зазор. Фиксация поршневого пальца в таком соединении обеспечивается установкой стопорных колец.

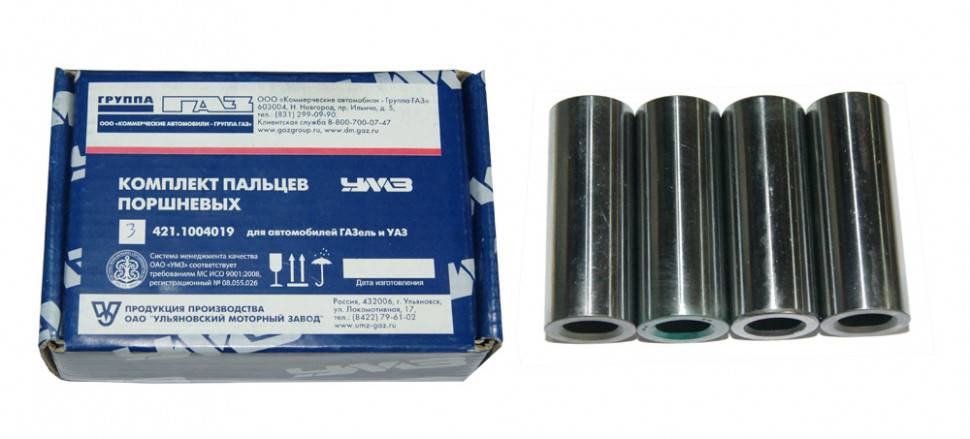

Цветные метки внутри отверстия пальцев некоторых автомобилей заменяют номер запчасти при подборе запчастей для капремонта двигателя

Плавающий палец

Плавающий палец может вращаться как внутри поршня, так и в головке шатуна. В конструкциях с плавающим пальцем в верхнюю головку шатуна впрессовывается бронзовая втулка, уменьшающая трение.

Так как шатун, поршень и палец изготовлены из различных материалов, зазоры в соединениях калиброваны в зависимости от свойств металлов. Например, при комнатной температуре, палец должен входить во втулку шатуна без люфта. В отверстие поршня (при комнатной температуре) палец должен проходить с некоторым натягом.

Монтаж плавающего поршневого пальца

При монтаже или демонтаже поршня, его необходимо нагреть до температуры 65-85 °С (нагрев производят в воде). Когда же двигатель начнет работать, поршень разогревается, и зазор увеличивается, так как поршень и палец сделаны из разных материалов, расширяющихся по разному под воздействием высокой температуры.

Для монтажа фиксированного пальца шатун разогревают в печи до температуры более 200 градусов

Фиксированный палец

Фиксированным называется поршневой палец, не вращающийся ни в одном из соединяемых элементов. Фиксированные пальцы применяют в двигателях автомобилей семейства ВАЗ.

Монтаж фиксированного пальца

Монтаж фиксированного пальца осуществляется путем нагрева шатуна до температуры 240 °С в печи. В России, где автомобили до сих пор нередко ремонтируют в домашних условиях, шатуны часто нагревают на бытовой электроплитке или с помощью паяльной лампы.

Шатун довольно быстро остывает, и операцию по соединению поршневого пальца и шатуна необходимо выполнять очень быстро.

Для этого в раздвинутые предварительно губки тисков устанавливают вставки из мягкого металла (алюминий, медь и т.д.), и нагретый шатун быстро переносится к тискам и зажимается. Поршень устанавливается на место рукой. Подготовленный палец, надетый на специальную оправку с направляющей, быстро проталкивается в отверстие поршня и проходит сквозь отверстие в раскаленном шатуне. Когда детали остывают, отверстие в шатуне зажимает палец.

Подбор поршневого пальца

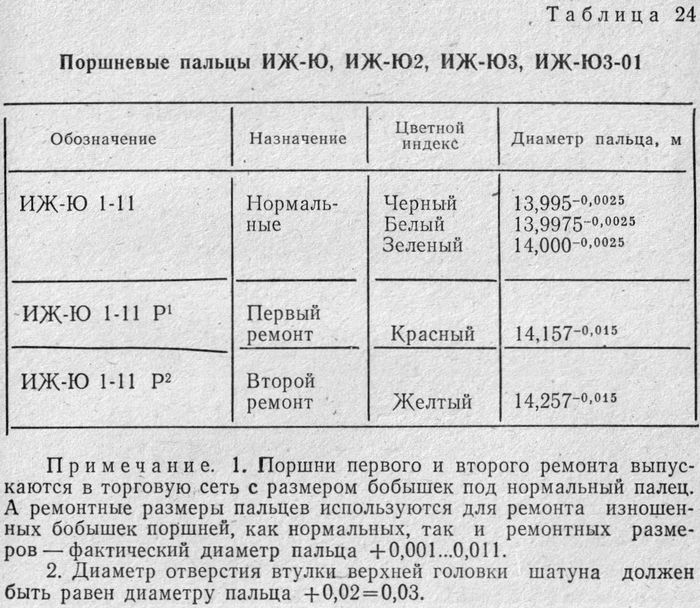

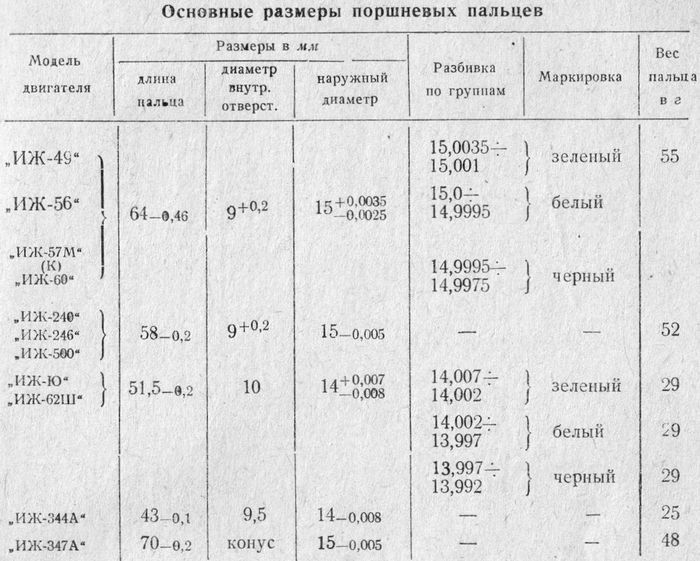

Если в двигателе применен плавающий палец, его подбирают по цветовой метке, нанесенной внутри днища поршня, или по заводскому номеру запчасти по каталогу. Поршни и поршневые пальцы делятся на размерные группы в зависимости от диаметра, об этом следует помнить при самостоятельной покупке деталей.

При подборе фиксированного пальца палец подбирается по отверстию в поршне по номеру группы, указанному на днище поршня.

Материал для изготовления поршневых пальцев

Для изготовления поршневых пальцев применяют в основном сталь 45ХА. После отливки деталь закаливают на 1-1.5 мм глубины. Твердость поверхности должна быть соответствовать определенным нормам. В моторах повышенной мощности применяют для изготовления пальцев применяют более прочные сорта легированной стали.

Клин поршня

Детали цилиндро-поршневой группы, одни из многих элементов мотора, постоянно подвергающихся довольно большой нагрузке, температуре и давлению. Однако, выход из строя клапанов не принесет такого количества затрат, как неожиданно отживший свое поршень.

Сильнее всего такая поломка ударит по кошельку в случае, если автомобиль оснащен современным двигателем, не предусматривающим возможность расточки или гильзования, ведь поломка поршня практически всегда ведет к выходу из строя самого цилиндра. Значит, владельцу придется или менять блок цилиндров, или искать «бэушный» двигатель. Каковы же причины выхода из строя поршня?

Поршень — это инструмент, с помощью которого происходит превращение тепловой энергии от сгораемого топлива в механическую энергию, позволяющую крутить коленвал, маховик и т.д.

Поэтому, кроме высокого давления, очевидно, что поршень подвергается воздействию высоких температур. Для того, чтобы поршень не заклинил при нагреве, предусматривается ряд конструктивных особенностей. Если смотреть на поршень сбоку, то выглядит он как бочонок, т.е. верхняя часть, подвергающаяся воздействию высоких температур уже чем нижняя, более холодная.

Кроме того, часто дно поршня обрабатывается специальным теплоизоляционным покрытием, а внутрення поверхность охлаждается моторным маслом.

Превышение максимально допустимой температуры поршня может стать для мотора фатальным. Расширяясь больше чем положено, между поршнем и стенкой цилиндра уменьшается зазор, в который должно поступать масло для предотвращения трения. На случай кратковременного перегрева на юбке поршня многие производители наносят специально покрытие, уменьшающее последствия трения без смазки, но в результате длительного или значительного превышения допустимой температуры не поможет даже оно. Как следствие, появляются задиры на стенках цилиндров и самих поршнях, или происходит полное заклинивание поршня в цилиндре.

По расположению задиров можно сделать выводы и о причинах, их вызвавших. Задиры, расположенные по всей поверхности поршня (см.фото выше) скорее всего стали следствием общего перегрева мотора.

Задиры, расположенные на этом фото, характерны для заклинившего поршневого пальца, особенно если сам палец стал цвета побежалости.

Сам поршневой палец необходим для соединения поршня с шатуном, толкающим коленчатый вал.

Заклинивший поршневой палец подвергается перегреву, нагревая при этом участки юбки поршня, находящиеся напротив него.

Если же задиры появляются на участке, где располагается верхнее компрессионное кольцо, это свидетельствует о перегреве головки поршня. Обычно такое расположение задиров называют «огневое кольцо» или «жаровой пояс». Огневое кольцо часто является результатом возникновения калильного зажигания или детонационного сгорания топлива. Вызывать калильное зажигание и детонационное сгорание могут: установка на автомобиль свечей с более высоким калильным числом, ошибка в регулировках угла опережения зажигания, неисправный датчик детонации, заправка автомобиля бензином с невысоким октановым числом, неправильная горючая смесь и т.д.

Дизельные двигатели с таким перегревом сталкиваются при неисправностях топливных форсунок.

Только в данном случае характер повреждений более локализованный. Куда льет неисправная форсунка, те области и подвержены перегреву. Такие перегревы обычно не ведут к появлению задиров, а характеризуются трещинами или оплавлением острых кромок камер сгорания, располагающихся в днище поршня.

Если владелец вовремя не обратил внимание на неисправность, поршень прогорает насквозь.

Также в дизельных двигателях часто встречаются сломанные межкольцевые перемычки или сами поршневые кольца. Причиной этого являются высокие нагрузки при сгорании топлива, появляющиеся из-за неправильного угла опережения впрыска, использования некачественного топлива, злоупотребления различными присадками, используемыми для лучшего запуска мотора в зимний период.

В случае отсутствия дополнительных нагрузок на поршни, степень их износа обычно определяется состоянием пазов для поршневых колец.

Если же посмотреть на цифры статистики, то самая частая поломка поршней связана вовсе не с перегревом или износом, а с встречей поршня с клапанами при обрыве или перескакивании через зубья ремня или цепи ГРМ.

Эта фотография поршня, который не только оплавился от переливающей форсунки, но и столкнулся с остатками разрушенной свечи накаливания.

Нельзя забывать и о неизменных напарниках поршня – поршневых кольцах. Повышенной износ поршневых колец ведет к снижению компрессии в цилиндре, повышенному расходу масла и попаданию отработанных газов в картер.

Кроме износа поршевые кольца могут закоксовываться из-за использования некачественного моторного масла, что мешает им выполнять свою функцию.

Встречаются и более экзотические ситуации, когда страдает поршневая система. Например, механические повреждения от керамической крошки, попавшей из катализатора, какие-либо части сломавшейся дроссельной заслонки… Из этого всего видно, что способов выхода из строя у поршня хватает. И, пожалуй, самый эффективный способ продлить жизнь поршневой системы, это следить за механизмами, обеспечивающими штатную работу мотора, т.к. даже мелкая неисправность может быстро и надолго превратить автолюбителя в пешехода.
