Прежде чем купить кардан на УАЗ, узнайте какая длина указа в качестве его характеристики.

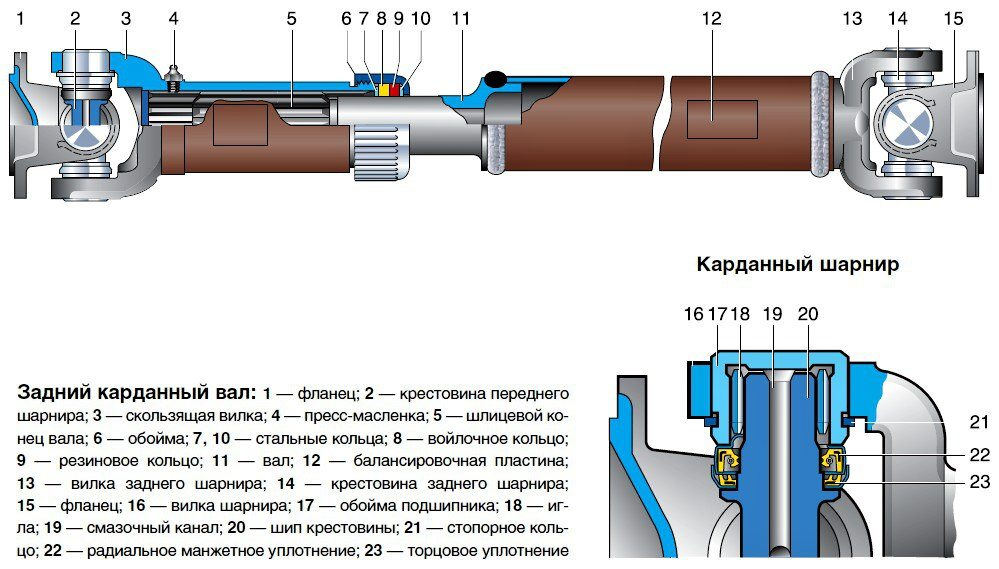

Обычно, длина карданного вала указывается в его названии или описании. Но т.к. название детали бывает достаточно кратким, то в нем не раскрывается информация, стоящая за цифрами его длины. Даже в описании товара не всегда можно найти необходимую расшифровку. Под цифрами, характеризующими размер карданного вала, может скрываться его минимальная Lmin или максимальная Lmax длина. Максимальная длина получается при полностью выдвинутом шлицевом соединении, а минимальная — при полностью сжатом (задвинутом). Разница между этими величинами называется рабочим ходом карданного вала и также может быть указана в качестве его технической характеристики.

Кроме минимальной и максимальной длины может быть указана длина кардана, установленного на незагруженный автомобиль, размещенный на горизонтальной площадке.

Еще больше неопределенности добавляет отсутствие указания на способ замера. Чаще всего измерения длины карданного вала производится между центрами его крестовин, но бывает, что замеры производятся по присоединительным плоскостям фланцев кардана (его полная длина с учетом фланцев).

Если предстоит замена заднего карданного вала на УАЗ Патриот, то обратите внимание на наличие или отсутствие дополнительного подвесного подшипника на нем. На Патриотах бывает установлен как двухопорный, так и трехопорный задний кардан. Часто 2-х опорный вал называют «Задний прямой кардан УАЗ Патриот».

Данный карданный вал имеет следующие размеры (замеры произведены рулеткой на одном их карданов, поэтому точность этих замеров невысока и возможно некоторое отклонение от указанных значений на конкретном валу):

• Минимальная длина по фланцам Lmin = 109 см;
• Максимальная длина по фланцам Lmax = 114,5 см;
• Минимальная длина по центрам крестовин Lmin = 100 см;
• Максимальная длина по центрам крестовин Lmax = 105,5 см.

Этот карданный вал снабжен обслуживаемыми крестовинами, т.е. крестовинами с масленками и масленкой на шлицевом соединении. Шлицевое соединение не защищено гофрой.

Возможное написание каталожных номеров: 3163-2201010, 42000.3163-00-2201010-00, 420.3163-2201010
Встречающиеся наименования детали : —

Передний карданный вал УАЗ Патриот, Хантер, 3160, АДС 3160-10-2203010-00 (Спайсер + КПП-5)

      АвтоДетальОнлайн

org/BreadcrumbList»>
1. Вы здесь:
2. Главная
3. Валы карданные
4. Кардан УАЗ Патриот, Хантер, 3160, передний, 31601-2203010 АДС Expert

8 350,00

Количество на складе:
2

Производитель: Автодеталь Сервис ОАО (УАЗ)

Этот кардан, производства компании АДС под торговой маркой АДС Expert, имеет масленки как на обеих крестовинах, так и на шлицевом соединении.
Длина карданного вала может быть указана по фланцам или по осям крестовины кардана. При этом указывается два числа — минимальная и максимальная длина. Иногда, в качестве длины кардана, указывается одно число, это некоторая средняя длина кардана, установленного на ровно стоящий и ненагруженный автомобиль. Особая сложность при поиске нужного кардана состоит в том, что в большинстве случаев, нет пояснений к указанным числам, нет расшифровки как производились замеры.
Поэтому, на сайте avtodetalonline.ru, представлены как размеры по осям крестовин, так и размеры по фланцам, особенно удобно и наглядно это показано на представленных фотографиях.
Фактически измеренные длины кардана:
— по осям крестовины Lmin = 509 мм, Lmax = 564 мм
— по краю фланцев Lmin = 600 мм, Lmax = 655 мм.
На упаковке карданного вала производитель указал:
42000.316010-2203010-00 (31601-2203010, 42000.3160-10-2203010-00) Вал карданный переднего моста для автомобилей легкового модельного ряда производства ООО «УАЗ» с 5-и ступенчатой КПП, с мостами Спайсер.
Карданные валы для автомобилей УАЗ относятся к деталям, размеры и применяемость которых вызывают много вопросов и трудностей в поиске замены. Этому, в немалой степени, способствует производитель карданных валов. Так, например, представленный здесь кардан с номером 42000. 316010-2203010-00 имеет все размеры одинаковые с валом 42000.316010-2203010-05.

Отличие, по всей видимости, заключаются в необслуживаемых крестовинах на втором валу и, возможно, технологией изготовления и качеством применяемых материалов. Однако, для первого карданного вала указано применение только с 5-и ступенчатой коробкой и мостами Спайсер, а для второго вала, указано применение только на 4-х ступенчатой КПП и мостами Тимкен или редукторными,
Скорее всего, оба карданных вала могут быль использованы в перечисленных случаях.

Возможное написание каталожных номеров: 31601-2203010, 31601-2203010-00, 3160-10-2203010, 3160-10-2203010-00, 42000.3160-10-2203010-00, 42000.316010-2203010
Встречающиеся наименования детали : —

Приводной вал для России УАЗ Использование 31512-2201010

Дом



Каталог продукции



Автозапчасти и аксессуары для мотоциклов



Автомобильные запчасти



Системы автоматического рулевого управления

Описание продукта

Информация о компании

Вопросы и ответы клиентов

(0)

Адрес:
Комната 2001#, 20-й этаж, секция a, Kaisa Metropolis Building 2, No. 1 Longgang Avenue, Shenzhen, Guangdong, China

Тип бизнеса:
Торговая компания

Деловой диапазон:
Автозапчасти и аксессуары для мотоциклов

Основная продукция:
Автозапчасти, Турбокомпрессор, Рычаг управления, Топливный насос, Водяной насос, Топливный фильтр, Запчасти для грузовиков, Переключатель, Топливная форсунка, Головка блока цилиндров

Как только вы получите свой вопрос, поставщик ответит вам как можно скорее.

Отправить сообщение этому поставщику

Горячие запросы

• Китай Авто
• Автомобильные запчасти
• Запчасти для мотоциклов
• Автозапчасти
• Автомаркет
• запасные части грузовика
• Рынок автозапчастей
• Запасные части двигателя грузовика
• Литье запасных частей для грузовиков

Подробнее 

Карданные валы с компенсацией длины

Карданные валы с компенсацией длины — Klein Gelenkwellen Пропустить навигацию

Вы здесь:

Карданный вал с компенсацией длины является наиболее широко используемым универсальным приводным валом во всем мире. Он должен выдерживать самые высокие требования и может использоваться в любых приложениях.

Максимальный рабочий предел MFG	Нм	2700	5500	10200	14000	17000	25000	30000	35000
Тип и размер	Н·м	052 200	052 196	052 376	052 490	052 590	052 620	052 680	052 700
Соединение -Вращение-Ø d8	мм	104	125	138	158	172	178	196	204
Диаметр трубы RxS	мм	52×4	98×2	85×5	120×3	120×60	120×60	140×5	140×5
Максимальный угол отклонения ß	градусов	15°	35°	25°	25°	25°	25°	25°	25°
Фланец-Ø d1	мм		120	152	150	150	180	180	180 Высота l3
Толщина e1	мм		13	16	16	16	18	18	18
Делительная окружность d2	мм		100	130	130	130	150	150	150
Отверстие под винт d3	мм		11. 1	13,0	13,0	13,0	15	15	15
Минимальная длина l1	мм	450	680	670	550	600	620	650	800
Длина шарнира l4	мм	118	170	171	169	182	192	220	225
Длина шарнира l5	мм	285	445	398	332	352	379	465	525
Шлицевое соединение вала DIN 5480 d12	мм	38×2	90×2,5	55×2,5	62×2	95×2	95×2	75×2,5	90×2,5
Количество соединений T	Н·м	1100	1460	2260	2800	3490	4435	5100	6850
Масса при l1 = 1000 мм G	кг	11,8	17,2	28,7	30,3	35,8	45,7	60,2	69,9
Вес трубы 100 мм GR	кг	0,473	0,4735	0,987	0,865	1,144	1,687	1,665	1,665
Момент инерции при l1 = 1000 мм Дж·м	кгм2	0,0083	0,0297	0,0474	0,0720	0,1115	0,1346	0,1688	0,2239
Момент инерции массы трубы 100 мм JmR	кгм2	0,00027	0,00109	0,00158	0,0029	0,0038	0,0054	0,0076	0,0076

Другие спецификации фланцев могут быть изготовлены по запросу.
