Необходимым условием надежной работы механизма движения является совпадение в мертвых точках осей поршня и шатуна с осью цилиндра.

Многие механики при проверке центровки движения (привалка поршня) ограничиваются проверкой равномерности светового кольца, образующегося между поршнем и втулкой. Такое кольцо видно, если светить с картера, а наблюдать кольцо сверху.

Привалка поршня проверяется на двигателе с толстостенными вкладышами мотылевого подшипника и в случае, если эти вкладыши меняются.

По науке, технология проверки привалки поршня следующая:

• Поршень в сборе с шатуном опускают в цилиндр без поршневых колец. Правильное положение поршня в цилиндре будет зависеть от качества пригонки мотылевого подшипника. Для получения более точных результатов могылевый подшипник собирают без прокладок.
• Положение поршня в цилиндре проверяют со стороны носа и кормы. Измерения производят щупом с верхнего и нижнего торцов поршня. Кроме того, следует проверять односторонний бортовой зазор, т.к. при положении между ВМТ и НМТ поршень всегда будет прижат к цилиндровой втулке лишь с одной стороны.

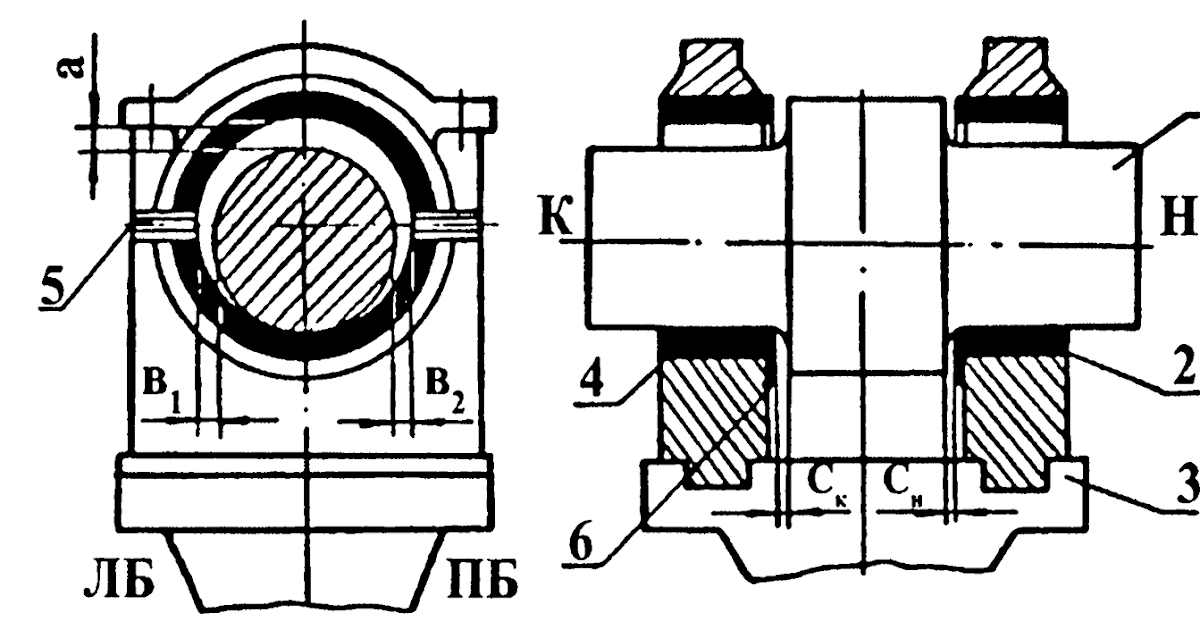

• Несовпадение осей узла поршень-шатун и цилиндра устраняют шабрением мотылевого подшипника. Шейку кривошипа покрывают тонким слоем краски, собирают подшипник, делают один-два оборота коленчатого вала, разбирают подшипник и удаляют белый металл в окрашенных частях.

Как правило, зазоры между поршнем и втулкой указаны в заводской инструкции. Если же они отсутствуют, то можно руководствоваться следующими данными.

Перекос поршня в цилиндре не должен превышать 0,15 мм на 1 метр длины поршня. Монтажные зазоры между поршнем и втулкой в среднем составляют при диаметре цилиндра 250—750 мм от 1,6 до 4,5 мм в головке поршня и от 0,2 до 0,65 мм в его тронковой части.

Технология центровки поршня во втулке может быть расписана в заводской инструкции. Если же такая информация отсутствует, то операцию по центровке поршня можно выполнять следующим образом.

• Установить на место шатун с крейцкопфом. Кривошип вала установить в ВМТ.
• Проверьте плотность прилегания пяты стержня к пяте шатунной головки — щуп 0,05 мм не должен проходить.
• После присоединения стержня шатуна к шатунной головке проверьте зазоры между ползунами крейцкопфа и направляющими. Суммарный масляный зазор должен быть 0,25—0,40 мм, а суммарный масляный зазор между боковыми кромками ползунов и упорными планками — около 0,2—0,3 мм. Измерения производят при положении кривошипа в ВМТ и НМТ перекос ползунов крейцкопфа относительно упорных планок не должен превышать 0,1 мм.
• Поршень со штоком опустите в цилиндр.
• Проверьте плотность прилегания гайки штока к поперечи-не щупом 0,03 мм и вертикальность штока уровнем. Отклонение от вертикальности допускается не более 0,05 мм на 1 метр длины штока.
• Проверьте зазоры между поршнем и втулкой при положении поршня в ВМТ и НМТ, не доводя на 30° до этого положения.

Колебания зазора в разных точках между поршнем и втулкой не должны превышать 0,1 мм.

• Ремонт главных дизелей

Основные механизмы и системы двигателей

Основные механизмы и системы двигателей

Механизмы двигателей

Поршневой двигатель имеет следующие механизмы, системы и базовые детали.

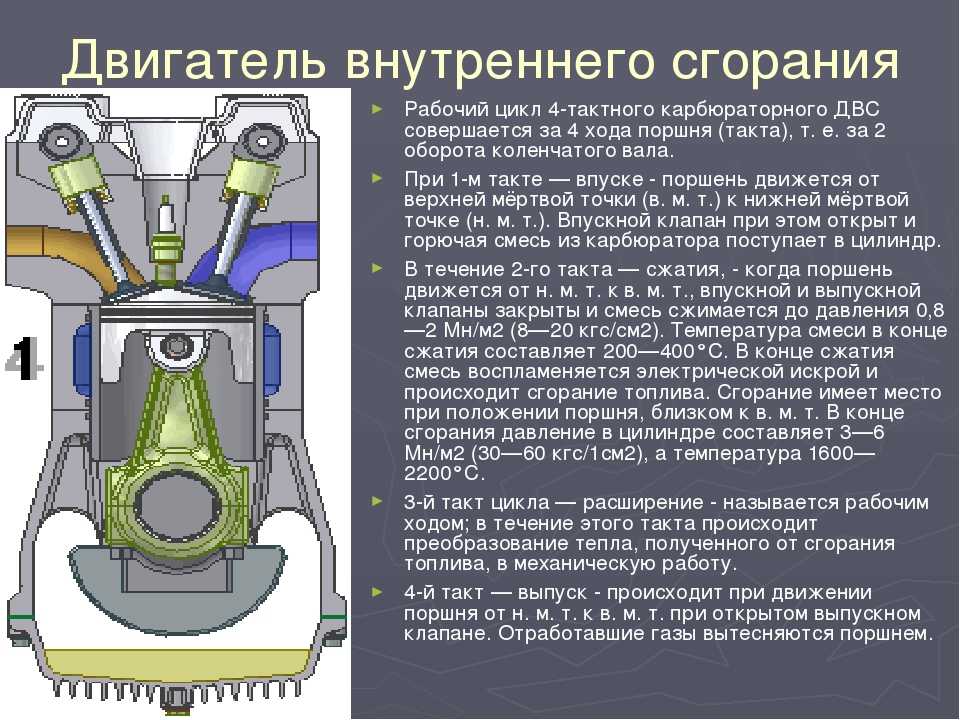

Кривошипно-шатунный механизм включает в себя поршневые комплекты, шатуны (в случае крупных судовых двигателей также крейцкопфный механизм), коленчатый вал и маховик. Поршень воспринимает силу давления газов, кривошипно-шатунный механизм преобразует возвратно-поступательное движение поршня во вращательное коленчатого вала. На рис. 19 показаны схемы механизмов, применяемых в двигателях, на рис. 1, а — тронковый кривошипно-шатунный механизм, наиболее часто применяемый в двигателях простого действия с рядным, V-образным и более сложным расположением цилиндров.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

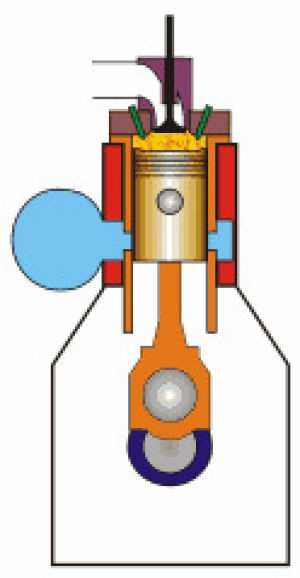

Поступательное движение поршня преобразуется во вращательное коленчатого вала при помощи шатуна, сочлененного шарнирно с поршнем и кривошипом коленчатого вала.

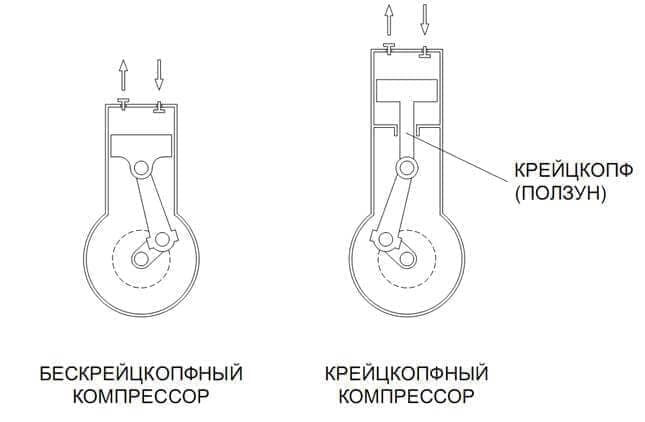

На рис. 1, б показан крейцкопфный кривошипно-шатунный механизм, в котором поршень с целью разгружения от боковых усилий соединяется с шатуном при помощи штока и крейцкопфа. В этом случае боковое усилие в механизме воспринимается крейцкопфом, шарнирно соединенным с шатуном.

Применение крейцкопфа в двигателях дает также возможность создать в цилиндре под поршнем вторую рабочую полость, через которую проходит лишь шток. В двигателе двойного действия цилиндр закрыт снизу дополнительной крышкой с сальником с целью уплотнения проходящего через нее штока.

На рис. 1, в приведен кривошипно-шатунный механизм с двумя шатунами, соединенными с одним кривошипом. В таком механизме два шатуна выполнены одинаковыми и соединены непосредственно с кривошипом или шарнирно один (называемый прицепным) с другим (соединенным с кривошипом и называемым главным).

Рис. 1. Схемы кривошипно-шатунных механизмов:
1 — поршень; 2 — шатун; 3 — кривошип коленчатого вала; 4 — крейцкопф; 5 — шток; 6 — траверса; 7 — коромысло

На рис. 1, г показаны кривошипно-ша-тунные механизмы с промежуточными звеньями двигателей, с противоположно движущимися поршнями при наличии одного коленчатого вала. Возможны и другие схемы преобразования возвратно-поступательного движения поршня во вращательное коленчатого вала (например, схема с вращающейся косой шайбой).

На рис. 2 показаны детали тронкового кривошипно-шатунного механизма V-образного шестицилиндрового тракторного двигателя, включающего шатуны, поршни, коленчатый вал, противовесы.

Рис. 2. Кривошипно-шатунный механизм тракторного дизеля:
1 — передний конец коленчатого вала; 2 и 7 — зубчатые колеса; 3 — коренные шейки; 4 — шатуны; 5 — поршни; 6 — щеки с противовесами; 8—шатунные шейки; 9 – вкладыши; 10 — масляная полость шатунной шейки с грязеуловителем; 11 — противовес; 12 — шкив

Механизм газораспределения имеет впускные и выпускные органы (в частности, клапаны) и детали, обеспечивающие их своевременное открытие и закрытие. В состав наиболее распространенного клапанного механизма входят также распределительный вал, толкатели, штанги, рычаги, пружины. Механизм газораспределения обеспечивает строго определенную последовательность и заданную продолжительность протекания процессов впуска и выпуска в рабочем цикле двигателя.

Помимо названных двух основных механизмов, в конструкции двигателя можно выделить механизм передач, используемый для связи между собой подвижных деталей и узлов двигателя. Обычно в состав этого механизма входят шестеренчатые, ременные, цепные и гидравлические передачи. В случае комбинированного двигателя указанный механизм используется также для связи его поршневой и лопаточной частей и, в частности, для передачи мощности силовой турбины на коленчатый (выходной) вал двигателя.

Перечисленные механизмы объединены базовыми корпусными деталями, составляющими остов двигателя и включающими картер (блок-картер), цилиндры (блок цилиндров), головку (крышку) цилиндров, фундаментную раму или, при ее отсутствии, подвески коренных подшипников коленчатого вала, а также поддон.

Системы двигателей

Основными системами современных поршневых и комбинированных двигателей внутреннего сгорания являются следующие.

Впускная и выпускная системы служат для подвода свежего заряда (воздуха или горючей смеси) в цилиндры двигателя и отвода из них выпускных газов. В двигателях с наддувом указанные системы соединяют поршневую часть двигателя с агрегатами наддува.

Топливная система дизелей включает агрегаты и отдельные детали, обеспечивающие подготовку и подачу топлива в соответствующем количестве в определенный период рабочего цикла в цилиндры двигателя. В двигателях с принудительным зажиганием система, предназначенная для приготовления горючей смеси определенного состава и подачи ее в цилиндры в необходимом количестве, называется системой питания. При этом своевременное воспламенение рабочей смеси в цилиндре обеспечивается системой зажигания.

Смазочная система включает агрегаты и отдельные детали, обеспечивающие подготовку и надежный подвод масла ко всем трущимся, а также охлаждаемым маслом деталям на всех режимах работы двигателя.

Система охлаждения объединяет агрегаты и отдельные детали, обеспечивающие отвод теплоты от теплонапряженных деталей двигателя, нагревающихся от соприкосновения с горячими газами или вследствие трения, и поддержание их рационального температурного состояния на всех режимах работы двигателя.

Система пуска включает агрегаты и отдельные детали, создающие необходимую для начала работы двигателя частоту вращения коленчатого вала во всех предусмотренных эксплуатационных условиях.

Из других систем, применяющихся на современных двигателях, следует отметить систему регулирования и автоматизации, нейтрализации выпускных газов, а также технической диагностики.
