Дисковые тормоза: особенности, устройство

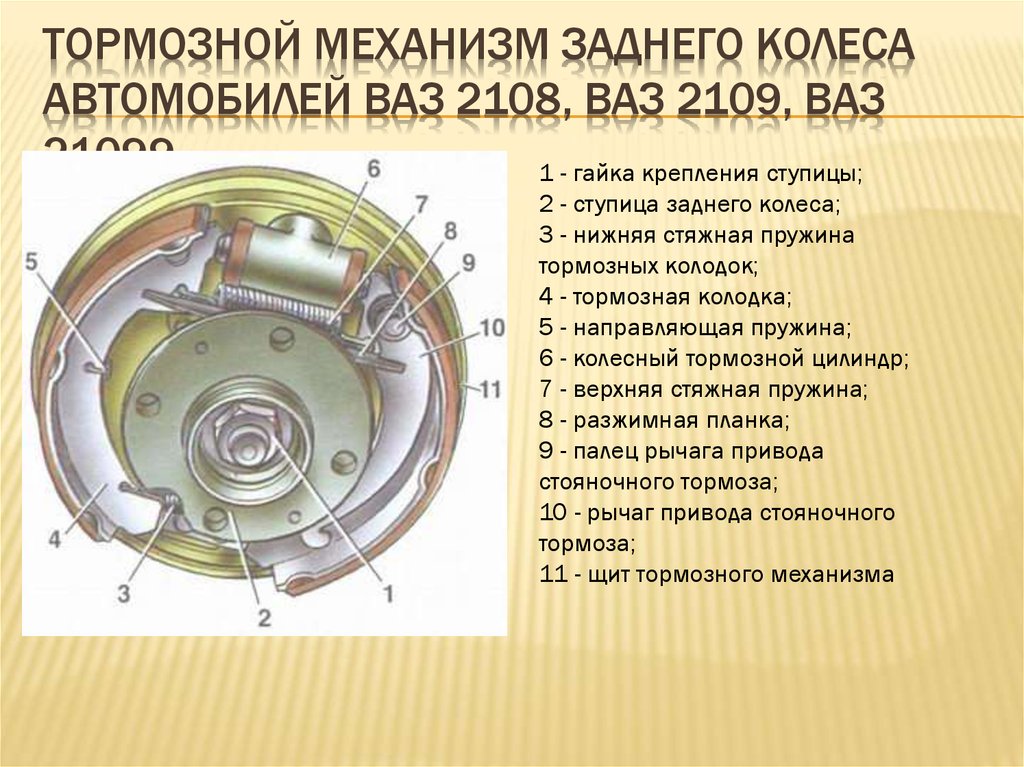

Автолюбителей, машины которых работают на барабанной тормозной системе, конечно, может заинтересовать, что такое дисковые тормоза. Основная задача, выполняемая дисковым механизмом, связана с переменой скорости в то время, как машина передвигается или когда она останавливается. Значит, когда необходимо, можно остановить авто в единой позиции.

Дисковые тормоза достаточно распространены и проверены временем. Как и у других тормозных механизмов, эта система необходима для того, чтобы переменять скорость во время передвижения автомобиля. Чтобы понять, как выглядят дисковые тормоза и из чего они состоят, следует рассмотреть их составляющие:

• Суппорт является корпусом (материал изготовления – чугун), состоящим из пары частей. С помощью направляющих втулок происходит скрепление частей. Диск расположен на колесной ступице и прижат к ней посредством болтов с гайками. Чтобы вентилирование было лучше, а во время остановки происходило охлаждение, необходимы специальные отверстия. Одной из функций считается самоочищение и поэтому грязь не накапливается на дисках благодаря колодкам тормозов.
• Тормозные колодки – металлические пластины с закрепленными фрикционными накладками, сделанными из материала, устойчивого к процессам трения. Колодки размещены внутри корпуса.
• Цилиндры – специальные корпуса с расположенным внутри подвижным корпусом. Сверху поршня установлена манжета, для изготовления которой используется бензиново-масляный резиновый материал. Кроме манжеты, имеется также штуцер спуска, удаляющий накопившийся воздух при прокачке тормозной системы.

Содержание

1. Особенности тормозной системы
2. Признаки неисправности тормозной системы
3. Правила ухода
4. Советы автовладельцу по эксплуатации тормозной системы
5. Действия при отказе тормоза

Особенности тормозной системы

Воздух, накапливаемый между колодками, а также дисками, свободно циркулирует, и поэтому происходит быстрое охлаждение дисковых тормозов (ни в одной другой системе торможения охлаждение невозможно настолько же быстро).

Также имеется самоочищение, благодаря чему удаляется накопленная грязь. Тем не менее, грязь все равно иногда попадает туда, где колодки контактируют с диском, из-за чего он может поцарапаться. Вот почему со временем тормозные диски необходимо будет сменить.

Так как у колодки достаточно маленькие размеры, становится сильнее сопротивление, необходимое для остановки транспорта. Увеличенное давление приводит к скорому износу колодок (все-таки это расходный материал). Диск разогревается, когда машина останавливается, и температура становится настолько высокой, что требования к свойствам тормозной жидкости должны быть весьма серьезными (особенно это касается его составляющих и показателей термоустойчивости). Поэтому дисковые тормоза достаточно дорогостоящие.

Проблемы могут возникнуть, когда на устройство дискового механизма устанавливается стояночный привод.

Признаки неисправности тормозной системы

Для понимания того, как работают дисковые тормоза, необходимо знать, какими бывают нарушения их нормального функционирования. Можно отметить несколько важных признаков неисправностей. При их обнаружении, конечно же, следует сразу же обратиться в технический сервис для ремонта, поскольку плохо работающая тормозная система предполагает аварийную опасность. Некоторые внешние признаки:

• Наличие странных посторонних шумов, когда автомобиль тормозит.
• Присутствие отклонений при прямолинейном движении.
• Необходимость повышенных усилий на педаль.
• Увеличение хода педали.
• Необходимость уменьшения усилий на педаль (причем педаль порою даже проваливается).
• Наличие вибрации.
• Дефекты механического характера.

Впрочем, далеко не всегда признаки оказываются внешними. Порой дисковые тормоза перестают нормально функционировать вследствие внутренних повреждений:

• Проблемы с тормозным механизмом;
• Дефекты привода;
• Дефекты тормозного усилителя.

Когда говорят о возможных проблемах, случающихся с тормозной механикой, это могут быть изношенные или поврежденные тормозные колодки, а также диски и деформированный суппорт.

Из дефектов привода можно отметить:

• Поврежденные шланги;
• Произошедшую утечку жидкости для торможения;
• Воздушный подсос, вызванный ослабленным креплением;
• Поршневые заедания.

Наконец, с тормозным усилителем могут быть следующие неисправности:

• Недостаточное разряжение внутри впускного коллектора;
• Дефекты клапана;
• Поврежденный вакуумный шланг.

Почему происходят поломки?

Само собой разумеется, тормоза перестают функционировать нормально и ломаются не просто так, а вследствие определенных причин. Необходимо выделить несколько из них:

• Несоблюдение эксплуатационных правил при торможении;
• Воздействие внешних факторов;
• Комплектующие плохого качества и так далее.

Для избегания подобных поломок хотя бы единожды в неделю необходима проверка тормозной системы. Внутри бачка должна быть тормозная жидкость в определенном количестве, на колесах и комплектующих не должно быть никаких подтеков.

Если говорить о современных транспортных средствах, в них предусматриваются различные датчики, обеспечивающие контроль. Как только тормозные колодки изнашиваются, случаются какие-нибудь неисправности, на специальной панели об этом сообщают сигнальные лампы.

Правила ухода

Следует перечислить несколько основных правил, связанных с уходом за дисковыми тормозами. Их соблюдение необходимо, чтобы тормозная система не вышла из строя раньше времени, могла бы прослужить долго и не привела к авариям. Итак, правила являются такими:

1. Необходимость смены тормозной жидкости – через каждые три года. Чтобы прокачать тормоза, пользоваться следует непросроченной жидкостью (желательно прибегать к средству, указанному в автомобильном паспорте). Когда прокачка завершена, нужно долить жидкость для достижения необходимого уровня.
2. Необходима проверка дисков, а также колодок. Когда проверяются колодки, надо проанализировать показатели толщины накладок, которые должны быть, как минимум, миллиметр. Износ колодок должен происходить равномерно – для проверки этого следует снять колесо с последующим осмотром колодок. Если износ неравномерен, их желательно заменить.
3. Лучше пользоваться колодками, изготовленными отечественным производителем, поскольку, как показывает практика, они оказываются более долговечными, а их стоимость – привлекательнее. Размеры дисков для тормозов могут быть разными, однако правила безопасности предполагают использование устройств, размер которых должен равняться, как минимум, десяти миллиметрам, иначе их понадобится заменить.
4. Трубопровод с тормозным приводом необходимо проверять время от времени – герметичны ли они?
5. Когда заклинивает поршень, понадобится смена жидкости, а также цилиндров. Чтобы цилиндры не повредились, они должны быть обработаны жидкостью под названием WD-40. Монтаж поршня должен происходить с большой аккуратностью посредством монтировки.
6. Для монтажа поршня в необходимую позицию следует нажать педаль. Для облегчения хода понадобится прокачка тормозов, производимая несколько раз. Когда поршень устанавливается на место, нельзя, чтобы монтировка касалась диска.
7. Появление воздуха внутри тормозной системы приводит к необходимости избавления от него. С этой целью:
• внутрь цилиндра заливается тормозная жидкость;
• отвинчивается пробка клапана второго цилиндра;
• устанавливается штуцер, имеющий полуметровый резиновый шланг.

Нужен постоянный контроль того:

• Как закреплен главный цилиндр;
• Как функционирует тормозная система;
• В каком состоянии пружины колодок;
• Какой зазор наблюдается от колодок до диска;
• Исправлен ли тормозной усилитель;
• Как работает антиблокировочный механизм.

Советы автовладельцу по эксплуатации тормозной системы

Для того чтобы дисковые тормоза работали дольше и надежнее, можно дать несколько полезных рекомендаций автовладельцу:

• Время от времени (через каждые три года) менять жидкость;
• Единожды в неделю смотреть, достаточен ли уровень жидкости;
• Проверять и доливать жидкость для торможения, когда завершена прокачка;
• Контролировать наличие подтеков внутри системы, ответственной за торможение;
• Измерять размеры не только дисков, но и накладок;
• Не забывать контролировать, насколько трубопроводы и имеющиеся соединения герметичны;
• Регулировать показатели хода педали, если возникает такая необходимость;
• Проверять, не появился ли воздух внутри системы.

Необходима максимальная ответственность, когда проверяются дисковые тормоза и их состояние. Регулярный контроль позволит избежать не только необходимости частых дорогостоящих ремонтных работ, но и опасных последствий. Чем лучше заботиться о тормозной системе, тем дольше она сможет проработать.

Незначительные поломки иногда исправляются автовладельцами самостоятельно. В случае значительных дефектов лучше обратиться к специалистам из технического сервиса. Хотя при отсутствии должного практического опыта помощи специалистов необходимо просить даже при незначительных поломках – слишком уж ответственной оказывается работа такого механизма.

Действия при отказе тормоза



Когда вдруг дисковые тормоза отказывают (всякое ведь может случиться), и тормозная педаль упирается в коврик безо всякой реакции, все равно на нее необходимо давить дальше. У современных авто тормоза имеют двухконтурную систему. Если отказывает один контур, срабатывает другой (он действует несколько хуже, но все равно «работает»).

Когда же эффект оказывается нулевым, несмотря на продолженное давление (то есть, не срабатывает ни один из контуров), педаль надо отпустить, а затем заново нажать (сделав это не единожды). Иногда система давления восстанавливается.

Эти же действия следует повторить, если теряется жидкость, последующий ход замедляется, а педаль начинает проваливаться. Данная процедура производится до полной остановки транспортного средства.

Дисковые тормоза｜Автомобильные тормоза｜Продукция｜Продукты и технологии

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, которые установлены на тормозных суппортах, зажимают эти роторы для остановки или замедления колес. Тормозные колодки, давящие на роторы, создают трение, которое преобразует кинетическую энергию в тепловую.

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, прикрепленные к тормозным суппортам, зажимают эти роторы для остановки или замедления колес. s Тормозные колодки прижимаются к роторам, создавая трение, которое преобразует кинетическую энергию в тепловую.

Эта тепловая энергия вырабатывает тепло, но, поскольку основные компоненты подвергаются воздействию атмосферы, это тепло может эффективно рассеиваться. Это свойство рассеивания тепла снижает затухание тормозов, то есть явление, при котором на эффективность торможения влияет тепло. Еще одним преимуществом дисковых тормозов является их устойчивость к вымыванию водой, что происходит, когда вода на тормозах значительно снижает тормозное усилие. Когда транспортное средство находится в движении, ротор вращается с высокой скоростью, и это вращательное движение сбрасывает воду с самих роторов, что приводит к стабильному тормозному усилию.

Дисковые тормоза обычно используются в легковых автомобилях, но из-за их стабильной работы на более высоких скоростях и устойчивости к затуханию тормозов они постепенно распространяются в сегменте коммерческих автомобилей, где традиционно выбирают барабанные тормоза из-за их более длительного срока службы. Клиенты предъявляют растущие требования к более длительному сроку службы и более высокому качеству, и Akebono стремится удовлетворить их путем дальнейшего повышения надежности дисковых тормозов. Есть два типа дисковых тормозов.

«Дисковый тормоз с оппозитным поршнем» имеет поршни с обеих сторон дискового ротора, а «дисковый тормоз с плавающим типом» имеет поршень только с одной стороны. Дисковые тормоза с плавающим суппортом также называют дисковыми тормозами со скользящими штифтами.

Конструкция дискового тормоза

Тормозной ротор (диск), который вращается вместе с колесом, зажимается тормозными колодками (фрикционный материал), прикрепленными к суппорту с обеих сторон под давлением поршня (поршней) (механизм давления) и тормозит вращения диска, тем самым замедляя и останавливая транспортное средство.

Как работают дисковые тормоза

Когда водитель нажимает на педаль тормоза, мощность усиливается усилителем тормозов (сервосистема) и преобразуется в гидравлическое давление (давление масла) главным цилиндром. Давление достигает тормозов на колесах через трубки, заполненные тормозным маслом (тормозной жидкостью). Подаваемое давление толкает поршни тормозов четырех колес. Поршни, в свою очередь, прижимают тормозные колодки, представляющие собой фрикционный материал, к тормозным дискам, которые вращаются вместе с колесами. Колодки зажимают роторы с обеих сторон и тормозят колеса, тем самым замедляя и останавливая транспортное средство.

Основные компоненты дисковых тормозов

Основные компоненты дисковых тормозов плавающего типа

Существует два типа дисковых тормозов. Один из них называется «дисковым тормозом с оппозитным поршнем», в котором поршни расположены с обеих сторон дискового ротора, а другой называется «дисковым тормозом с плавающим типом», в котором поршень находится только с одной стороны. Дисковые тормоза с плавающим типом также называются дисковыми тормозами со скользящими штифтами.

Объяснение типов велосипедных тормозов: дисковые, ободные и V-образные тормоза

В современном торможении велосипедов преобладают три системы: дисковый тормоз, ободной тормоз с суппортом и V-образный тормоз.

Гидравлические дисковые тормоза быстро набирают популярность, они широко применяются на шоссейных велосипедах после гораздо более раннего перехода на диски на горных велосипедах.

Это все чаще оставляет ободные тормоза с суппортом и V-образные тормоза в качестве области более дешевых велосипедов, хотя некоторые дорожные команды высшего уровня за пределами WorldTour все еще участвуют в гонках на ободных тормозах.

Вот все, что вам нужно знать о велосипедных тормозах, в том числе о различных типах доступных тормозов, о том, как они работают, и краткая история каждого из когда-либо существовавших тормозов.

Какой тип тормозов у ​​вашего велосипеда?

На современных велосипедах есть три основных типа тормозов: дисковые тормоза, ободные тормоза и V-образные тормоза. Мы рассмотрим каждый из них по очереди.

В большинстве новых велосипедов, будь то дорожные, горные или гибридные велосипеды, теперь используются дисковые тормоза, которые работают, прижимая колодки, размещенные в суппорте, к тормозному диску, прикрепленному к ступицам колес. Ниже мы рассмотрим различные типы дисковых тормозов.

За последние пять лет шоссейные дисковые тормоза быстро заменили ободные тормоза, которые прижимают тормозные колодки к ободу колеса. Для этого есть веские причины, в основном связанные с более эффективной и последовательной остановкой в ​​любую погоду.

В этой заметке, как мы упоминали выше, дисковые тормоза для горных велосипедов уже много лет являются обычным явлением на всех уровнях, обеспечивая мощную тормозную способность, не зависящую от условий трассы.

Дисковые тормоза и ободные тормоза с суппортом берут на себя львиную долю тормозных функций на большинстве велосипедов, но вы также найдете V-образные тормоза на некоторых более дешевых городских или пригородных велосипедах.

Они также работают на ободе и крепятся к бобышкам рамы с обеих сторон колеса. V-образные тормоза (также известные как консольные тормоза с прямым натяжением) приводятся в действие тросом, который проходит с одной стороны тормоза и проходит через верхнюю часть, стягивая две половины вместе.

Существуют и другие конструкции тормозов, но они редко встречаются на обычных велосипедах. Тем не менее, мы дадим вам полное изложение в конце этой статьи.

Анатомия велосипедного тормоза

Тормозные рычаги и переключатели обычно разделены на велосипеде с плоским рулем. Энди Ллойд / Immediate Media

Почти все велосипедные тормоза управляются с помощью рычага, установленного на руле.

На велосипедах с плоским рулем, включая горные велосипеды, обычно есть тормозной рычаг, отдельный от рычагов переключения передач велосипеда.

Шоссейные велосипеды с откидной дугой и гравийные велосипеды обычно объединяют рычаг тормоза и рычаг переключения передач в один блок (с отдельными блоками для переднего и заднего тормозов), хотя старые велосипеды имели отдельные переключатели на нижней трубе, и иногда вы можете увидеть переключатели на концы брусков.

Шоссейные велосипеды обычно имеют рычаг тормоза и переключатель передач, встроенные в один блок. Рассел Бертон / Наши СМИ

Группы с одной звездой (известные как 1x или «one-by») будут иметь один тормозной рычаг со встроенным переключателем передач, а другой рычаг будет работать только как тормоз.

Велосипеды

Singlespeed имеют рычаги, которые просто управляют тормозами, так как нет никаких шестерен.

Когда вы нажимаете на рычаг тормоза, он либо натягивает трос, либо проталкивает гидравлическую жидкость через шланг. В любом случае, есть физическая линия к тормозному суппорту от рычага.

Мы подробно объясним разницу между тем, как работают ободные и дисковые тормоза, ниже, но в обоих случаях при торможении колодки прижимаются к тормозной поверхности, создавая трение и тепло для замедления или остановки велосипеда.

Как работают дисковые тормоза?

Будь то шоссейный или гравийный велосипед, суппорты дисковых тормозов находятся в одном и том же месте. Калипер выше показывает стандарт плоского крепления. Шимано

В дисковом тормозе тормозные колодки размещены в суппорте, прикрепленном болтами к раме.

Суппорт переднего тормоза крепится к левой лопасти вилки, а задний тормоз обычно крепится к левому нижнему перу, но иногда к левому перу сиденья или между ними. В них находятся тормозные колодки, которые воздействуют на ротор, прикрепленный к ступице колеса, прижимаясь к нему, чтобы замедлить велосипед.

Тормозной суппорт либо крепится на стойках, выступающих из рамы велосипеда (обычно на горных велосипедах). Этот стандарт называется post-mount.

Shimano и другие бренды теперь предлагают многоуровневые горные тормоза с плоским креплением. Мэтью Ловеридж / Immediate Media

Плоское крепление представляет собой эволюцию этого, и в нем суппорт крепится болтами к обозначенной плоской поверхности на раме (система по умолчанию, которая теперь используется на шоссейных велосипедах, гравийных велосипедах и некоторых горных велосипедах для беговых лыж).

Колодки дискового тормоза

обычно изготавливаются из органического, спеченного или полуметаллического компаунда, каждый из которых имеет свои преимущества и недостатки в зависимости от типа вашей езды.

Роторы дисковых тормозов

Роторы крепятся к ступице в центре колеса. Саймон Бромли / Immediate Media

Ротор дискового тормоза обычно изготавливается из стали и имеет диаметр от 140 мм до 203 мм, причем роторы большего размера используются там, где требуется более сильное торможение, например, на горных велосипедах для спуска.

Ротор может быть соединен со ступицей колеса либо шестью болтами, либо с помощью системы Shimano Centerlock, в которой стопорное кольцо навинчивается на резьбу ступицы.

Для такой местности требуются большие дисковые роторы. Энди Ллойд / Наши СМИ

Centerlock можно увидеть на большинстве колес шоссейных велосипедов. Стопорное кольцо обычно имеет резьбу на внутренней поверхности и затягивается с помощью кассетного инструмента для стопорного кольца.

Вы также можете купить стопорные кольца с внешними фланцами, которые затягиваются с помощью инструмента для чашки каретки. Некоторым колесам требуется стопорное кольцо с внешним фланцем, потому что ось слишком широка, чтобы инструмент мог поместиться на внутреннем фланце.

Одна из потенциальных проблем с дисковыми тормозами заключается в том, что ротор может сильно нагреваться при использовании. Это может снизить эффективность торможения, а также вызвать деформацию ротора.

Система центрального замка Shimano на роторе SM-RT800. Вы также можете увидеть охлаждающие ребра, используемые для уменьшения накопления тепла. Оли Вудман / Immediate Media

Производители тормозов пытаются обойти это несколькими способами; во-первых, роторы и колодки могут иметь охлаждающие ребра, помогающие снизить их рабочую температуру. Это метод, используемый Shimano в роторах для шоссейных и горных велосипедов.

Во-вторых, вместо того, чтобы быть цельным, ротор может быть «плавающим». Здесь тормозная поверхность приклепана к несущей крестовине, которая крепится болтами к ступице колеса. При нагревании плавающий ротор должен расширяться более равномерно, чем цельный ротор, и, следовательно, менее вероятно, что он деформируется. Поплавок также помогает выровнять давление между колодками, действующими на две стороны ротора.

Наконец, роторы могут быть изготовлены из многослойной стали с алюминиевым сердечником, что также способствует рассеиванию тепла, а также снижает вес.

Гидравлические дисковые тормоза

Гидравлические дисковые тормоза сложнее в обслуживании, чем тормоза с тросовым приводом, но в целом они требуют меньше обслуживания. Рассел Бертон / Наши СМИ

В гидравлическом дисковом тормозе поршень в рычаге тормоза проталкивает гидравлическую жидкость через тормозной шланг при включении тормоза. Жидкость прижимает тормозные колодки друг к другу и к тормозному диску. При отпускании тормоза пружина отталкивает колодки от ротора и возвращает их в гнезда.

Гидравлические дисковые тормоза будут эффективно работать с витыми шлангами от тормозных рычагов к тормозам, поэтому они являются хорошим вариантом для велосипедов для триатлона и гонок на время с внутренней прокладкой шлангов.

Большинство дисковых тормозов имеют одну пару поршней. Джеймс Хуанг

Большинство гидравлических дисковых тормозов имеют по одному поршню с каждой стороны ротора, но дисковые тормоза, предназначенные для катания на спуске, часто имеют в общей сложности четыре поршня, чтобы обеспечить большее тормозное усилие.

В дисковых тормозах

используются колодки самых разных конструкций и форм. Если вы заменяете свои колодки, вам нужно быть осторожным, чтобы ваши новые подходили к вашему тормозному суппорту.

Научиться прокачивать тормоза — ключевой навык для любого профессионального механика. Мэтью Аллен / Immediate Media

Преимущество гидравлических дисковых тормозов

в том, что в шланге отсутствует трение, поэтому все тормозное усилие передается на тормоз.

Поскольку гидравлическая линия представляет собой закрытую систему, она требует меньше обслуживания, чем тормоз с тросовым приводом, хотя система может иногда нуждаться в прокачке, если она загрязняется. Научиться прокачивать тормоза — ключевой навык для любого преданного домашнего механика.

Колодки также необходимо заменять, когда они изнашиваются или загрязняются маслом или другими веществами, снижающими эффективность торможения.

Различные марки используют в своих тормозах разные гидравлические жидкости. Важно использовать правильный, если вам нужно прокачать тормоза, чтобы избежать повреждения и возможного выхода из строя уплотнений вашего оборудования. Кипение тормозной жидкости также является потенциальной проблемой при длительном резком торможении.

Трос (механический) дисковых тормозов

Тросовые или механические дисковые тормоза проще починить в дикой местности. Дэвид Кодери / Наши СМИ

В дисковом тормозе с тросовым приводом (иногда его называют механическим дисковым тормозом) физическое соединение между рычагом и тормозным суппортом осуществляется с помощью проволочного троса.

Трос тянет рычаг на суппорте, который обычно толкает колодки с каждой стороны суппорта в контакт с ротором. Дисковые тормоза SRAM Avid с тросовым приводом двигают только внешнюю тормозную колодку. Ротор упирается в неподвижную внутреннюю подушку.

Гидравлические дисковые тормоза и тросовые дисковые тормоза

Из-за потерь на трение и растяжения троса дисковые тормоза с тросовым приводом проигрывают гидравлике как по резкому тормозному усилию, так и по модуляции, но лучшие модели все же более эффективны, чем большинство ободных тормозов.

Дисковые тормоза с тросом — более дешевый вариант, чем гидравлические тормоза, поэтому их часто можно найти на велосипедах с более низкими характеристиками, и их легче починить в дикой природе.

Тем не менее, большинство велосипедов среднего и высокого класса с дисковыми тормозами будут иметь гидравлическую систему по уважительной причине.

Ободные тормоза

Некоторые водители до сих пор предпочитают ободные тормоза из-за их простоты и малого веса. Рассел Бертон / Immediate Media

Тормоза с суппортом

на протяжении десятилетий были основным выбором для шоссейных велосипедов.

Они легкие и могут обеспечить сильное торможение, хотя они гораздо более подвержены снижению производительности на мокрой дороге, чем дисковые тормоза.

Эффективность торможения может ухудшиться и на карбоновых дисках на мокрой дороге, и существует риск перегрева при длительном торможении на карбоновых тормозных гусеницах.

Именно по этим причинам, а также возможности установить более широкие шины для шоссейных велосипедов и сделать карбоновые диски легче, если они не используются для торможения, современные дорожные машины в значительной степени перешли на дисковые тормоза.

Тем не менее, пара хорошо настроенных ободных тормозов на легкосплавных дисках более чем достаточна почти для всех гонщиков. Велосипеды, оснащенные ободными тормозами, также обычно значительно дешевле, чем их дисковые аналоги, даже если их трудно найти в последних выпусках.

Существует множество различных конструкций суппортных тормозов, и мы объяснили некоторые из наиболее распространенных типов ниже.

Одношарнирный суппорт тормоза

Велоспорт в стиле ретро, ​​который уже не вернется в моду. Джеймс Хуанг / Наши СМИ

В прошлом ободные тормоза с одношарнирным суппортом были нормой.

При этом оба рычага вращались вокруг одного центрированного шарнира, что теоретически позволяло тормозу самоцентрироваться и отслеживать смещенный обод более эффективно, чем тормоз с двумя шарнирами. Эти тормоза были прикреплены одним болтом к короне вилки и заднему тормозному мосту.

Тормоза с центральной тягой

были нормой в пелотоне (подробнее об этом позже) до появления легендарного бокового тормоза Campagnolo Record в начале 1960-х, который был одновременно легче и почти таким же мощным, как конструкция с центральной тягой.

Тормоза с боковой тягой быстро завоевали популярность у профессионалов, и, поскольку дорожники прошлого так же стремились подражать пелотону, как и современные гонщики, спрос на тормоза с боковой тягой значительно вырос, и большинство производителей представили свои собственные имитации революционного тормоза Campagnolo. на рынок, быстро маргинализировав бедных старых центраторов.

Конструкция

Campagnolo с одним шарниром оставалась практически неизменной до конца 80-х годов, когда Shimano представила тормоза с суппортом с двумя шарнирами.

Тормоза с одношарнирным суппортом

редко встречаются в наши дни, потому что почти во всех случаях они были заменены тормозами с двухшарнирным суппортом.

Тормозной суппорт с двумя шарнирами

Двухшарнирные тормоза являются усовершенствованием классического одношарнирного тормоза с боковым натяжением. Джек Люк / Immediate Media

Как и одношарнирные тормоза, двухшарнирные тормоза крепятся одним болтом к короне вилки и тормозному мосту, но у них есть вилка, которая крепится к нему и разделяет точки шарнира для двух рычагов.

Эта конструкция обеспечивает большее механическое преимущество, чем конструкция с одним шарниром, а также ее намного легче центрировать.

Тормоза с суппортом с двойным шарниром лучше всего рассматривать как комбинацию действий тормоза с центральным (подробнее об этом) и бокового тормоза. применяемый.

Тормоз с двумя шарнирами часто бывает немного тяжелее, чем тормоз с одним шарниром, но разница незначительна для современных легких конструкций.

Клиренс для широких шин, как правило, довольно ограничен с тормозами с двойным шарнирным суппортом — обычно вы можете втиснуть шину 28 мм — но версии тормозов с длинными рычагами доступны для тех, кто хочет использовать брызговики на своем дорожном велосипеде.

Суппортный тормоз с прямым креплением

Тормоза прямого монтажа монтируются с помощью стоек, встроенных в раму. Мэтью Аллен / Immediate Media

Суппортные тормоза с прямым креплением крепятся через стойки, встроенные в раму.

Теперь они являются нормой для дорогих шоссейных велосипедов с ободными тормозами, потому что они могут обеспечить более сильное торможение, наряду с увеличенным зазором и предполагаемыми — пусть и очень небольшими — аэродинамическими преимуществами.

Несмотря на то, что они похожи по внешнему виду и установке на некоторые тормоза с центральной тягой прямого монтажа, они механически отличаются, поскольку не приводятся в действие двухсторонним тросом.

Ободные тормоза, установленные под кареткой, к счастью, остались в прошлом. Маркус Гребер

Поскольку два рычага суппорта не соединены друг с другом, торможение может привести к раздвижению двух половин суппорта друг от друга, особенно на узких перьях сиденья, что снижает эффективность торможения и модуляцию. По этой причине вы часто будете видеть тонкую металлическую перемычку, соединяющую две стороны заднего тормоза.

Производители велосипедов прошли этап размещения заднего суппорта с прямым креплением под кареткой. Это была плохая идея: тормоз был на линии огня из-за дорожной грязи и имел тенденцию натирать обод колеса при больших нагрузках на педали. К счастью, на последних шоссейных велосипедах это ушло в прошлое.

Тормозной суппорт с центральной тягой

Тормоза с центральной тягой используют двухсторонний трос для стягивания двух рычагов вместе. Джек Люк / Immediate Media

Тормоза с центральной тягой

работают аналогично тормозам с двухшарнирным суппортом, но приводятся в действие сдвоенным тросом, прикрепленным к обоим рычагам. Обе колодки перемещаются в направлении вверх.

Тормоза с центральной тягой

были нормой в пелотоне до появления вышеупомянутого тормоза Campagnolo Record и его многочисленных имитаторов.

Тормоза обеспечивают отличную мощность, модуляцию и большие зазоры, но требуют дополнительного оборудования поверх конструкции с боковым натяжением (трос с двух сторон, подвес для троса) и обычно весят немного больше.

С тех пор тормоза с центральной тягой

пользовались кратковременной популярностью для различных целей и оставались популярными на более дешевых шоссейных и туристических велосипедах до начала 1980-х годов. Вы чаще всего увидите тормоза с центральной тягой в дикой природе на велосипедах этого периода.

В наши дни более мелкие производители, такие как Rene Herse и Paul Components, продолжают выпускать тормоза с центральной тягой современной конструкции, которые обеспечивают большие зазоры и исключительную мощность (особенно при установке с помощью припаянных шпилек), что по-прежнему делает их привлекательным выбором для туристических поездок. и рандоннеринг велосипедов.

Между прочим, легендарная модель Campagnolo Delta, представленная в 1985 году, имела конструкцию с центральной тягой и часто считается одним из самых красивых тормозов всех времен. Коллекционеры запчастей для ретро-велосипедов до сих пор любят его, несмотря на его крайне сомнительную функциональность.

V-образные тормоза

V-образные тормоза работают аналогично традиционным кантилеверным тормозам. Рассел Бертон / Наши СМИ

V-образные тормоза

— или кантилеверные тормоза прямого действия по их собственному названию — работают аналогично традиционным кантилеверным тормозам (см.

Приводятся в действие сбоку, корпус троса крепится к одному плечу с помощью «лапши», а внутренний трос прижимается к другому. Когда трос протягивается через корпус, два рычага тянутся друг к другу, перемещая колодки к ободу.

V-образные тормоза

были представлены в то время, когда подвеска становилась все более распространенной, и, поскольку V-образная тормозная система не требует фиксированного упора троса на раме или вилке, они быстро стали популярными на горных велосипедах, в конечном итоге вытеснив традиционный консольный тормоз. в большинстве случаев.

V-тормоза на горном велосипеде 2011 года. Стив Бер / Immediate Media

Тормоза V-brake

не стали широко популярными для использования на велосипедах для велокросса, потому что уменьшенный зазор между колодками и ободом, а также близость «раздельного» троса и шины могут вызвать проблемы в особенно грязных условиях.

Хотя V-образные тормоза были заменены дисковыми тормозами на подавляющем большинстве горных велосипедов, они остаются популярными на выносливых туристических велосипедах, некоторых гибридах и тандемах, причем даже самые крупные производители предлагают современные тормоза, более мощные и простые в настройке, чем когда-либо прежде.

V-образные тормоза могут быть склонны к истиранию, если о них не заботиться, поскольку две стороны могут не отходить от обода симметрично, если они не установлены правильно и не содержатся в чистоте.

Тормоза V-brake по-прежнему используются на пригородных и городских велосипедах. Рассел Бертон / Immediate Media

В тормозах V-brake используется другой коэффициент натяжения троса по сравнению с кантилеверными тормозами (консольные тормоза используют тот же коэффициент натяжения троса, что и клещевые тормоза), поэтому должен быть специальный рычаг с длинным натяжением, который протягивает трос примерно в два раза больше, чем обычный рычаг. использовал.

Это делает обычные V-образные тормоза несовместимыми с дорожными рычагами без использования преобразователя натяжения троса в стиле турагента. (Тормозной рычаг Tektro RL520 и некоторые другие являются исключениями, поскольку они оптимизированы для использования с обычными V-образными тормозами. )

Тормоза с коротким рычагом, мини-V, которые работают с дорожными рычагами, существуют, но еще больше усугубляют проблемы с клиренсом.

Все когда-либо существовавшие тормоза

Подобно истории жизни на Земле, велосипедные тормоза прошли эволюционный путь на пути к верхним стопорам, которые сегодня правят миром. Для любителей тормозов вот путеводитель по обнадеживающим монстрам, которые бродили по земле на велосипедах в прошлом от заместителя редактора BikeRadar Джека Люка.

Большинство из них были обречены на вымирание, но некоторые продолжают жить в забытых нишах велосипедного мира.

Барабанные тормоза

В барабанных тормозах рычаг тормоза натягивает трос, приводящий в действие колодки, заключенные внутри ступицы. Они выталкиваются наружу к тормозной поверхности внутри ступицы, чтобы замедлить велосипед.

Конструкция означает, что тормозная поверхность полностью закрыта и поэтому устойчива к атмосферным воздействиям. Но тормоз тяжелый и склонный к перегреву. Барабанные тормоза — это что-то вроде живого ископаемого, поскольку они до сих пор встречаются на голландских велосипедах и в качестве фрикционных тормозов на старых тандемах, но больше нигде.

Ножной тормоз

Еще одно живое ископаемое, которое живет в велосипедах из Нидерландов, ножной тормоз работает на заднем колесе. Прекратите крутить педали, и велосипед начнет вращаться свободно, но при повороте педалей назад сработает тормозной механизм.

Преимущество опять же в том, что тормоз защищен от непогоды. Это также означает отсутствие рычага тормоза на руле и кабелей, что снижает потребность в техническом обслуживании. Но, как и барабанный тормоз, он тяжелый и подвержен перегреву. Его также легко заблокировать, что приведет к заносу.

Консольные тормоза

Недавним событием исчезновения стало почти исчезновение консольных тормозов; не так давно это был стопор на велосипедах для велокросса, прежде чем дисковый тормоз уступил ему место. Вы все еще можете найти cantis на некоторых туристических и тандемных велосипедах, и они живут среди несгибаемых традиционалистов велокросса.

Canti — это ободной тормоз с тормозными суппортами, привинченными к бобышкам на лопастях вилки и перьям велосипеда. С каждой стороны есть отдельный суппорт с выступающими наружу рычагами, которые соединены двухсторонней проволокой. При включении тормоза трос подтягивается вверх и тормоза включаются.

Преимущество этой конструкции состоит в том, что она очень легкая, обеспечивает очень большой зазор и может сильно воздействовать на обод колеса. С другой стороны, настройка может быть сложной, что приводит к плохой и шумной работе, если она не сделана правильно.

U-образные тормоза

U-образный тормоз, переживший короткий период своего расцвета в 1980-х годах, подобно консольному тормозу, крепится к бобышкам рамы. У него те же проблемы с регулировкой и обслуживанием, что и у традиционного консольного, а также проблемы с рычагом, зазором и засорением. Тем не менее, вы все еще можете найти U-образные тормоза на велосипедах BMX благодаря их низкому профилю.

Гидравлические ободные тормоза

Еще одно живое ископаемое, гидравлические ободные тормоза используют гидравлические цилиндры с каждой стороны, чтобы прижимать тормозные колодки к ободу колеса. Гидравлический ободной тормоз Magura серии H по-прежнему доступен и использует эту технологию, хотя теперь эта система доступна только для велосипедов с плоским рулем. Он менее эффективен, чем дисковые тормоза, и имеет множество запатентованных деталей.

Роликовые кулачковые тормоза

Роликовые кулачковые тормоза представляют собой интересную конструкцию, которая похожа на суппорт с центральной тягой, но использует треугольный кулачок, который перемещается по роликам (отсюда и название) вместо двухстороннего троса для приведения в действие тормозных рычагов. .

Это может быть трудно визуализировать, поэтому мы рекомендуем вам посмотреть это видео, в котором показаны тормоза в действии. Конструкция интересна тем, что изменение формы кулачка может изменить характеристики торможения.

Стержневые тормоза

Стержневые тормоза использовали стальные стержни вместо тросов, чтобы тянуть обе стороны суппорта вверх, ударяя по внутреннему диаметру обода.

Если вы ездите на велосипеде с такими тормозами, скорее всего, вы либо украли велосипед у мясной лавки, либо любите возиться со стационарными паровыми двигателями.

Тормоза-ложки

Когда пеннифартинги с твердыми шинами были вершиной велосипедной техники, тормоза-ложки были предпочтительным выбором. Ложковые тормоза были практически такими же, как стержневые, но использовали внешний диаметр шины в качестве тормозной поверхности. По сути, это более элегантная версия зажатия вашей драгоценной обуви между рамой и колесом. К счастью, ушел и забыл.

Торможение с фиксированной передачей

Ради педантов мы понимаем, что с технической точки зрения фиксированная передача является тормозом. Хотя мы никогда не рекомендуем полагаться исключительно на фиксированную шестерню для торможения (что, если ваша цепь скатится с шестерни или звездочки?), если только вы не находитесь на трассе, а в Великобритании это не разрешено правилами дорожного движения, замедлять свой велосипед с помощью вашей мясные телята — это опыт, который стоит попробовать.

Авторы

Пол пишет о велосипедных технологиях и делает обзоры всего, что связано с велоспортом, уже почти десять лет. Он проработал пять лет в Cycling Weekly, а также писал для таких изданий, как CyclingNews, Cyclist и BikePerfect, а также регулярно писал для BikeRadar. С технической точки зрения он занимался всем, от ширины обода до новейших велокомпьютеров. Он сделал обзор некоторых из первых электрических велосипедов для Cycling Weekly и рассказал об их превращении в сложные машины, которыми они являются сегодня, на пути к тому, чтобы стать экспертом во всем, что связано с электричеством.
