Ведомый диск – одна из главных составляющих системы сцепления. В этой статье мы подробно рассмотрим, что такое ведомый диск сцепления, как он работает, и когда нуждается в замене.

Конструктивные особенности

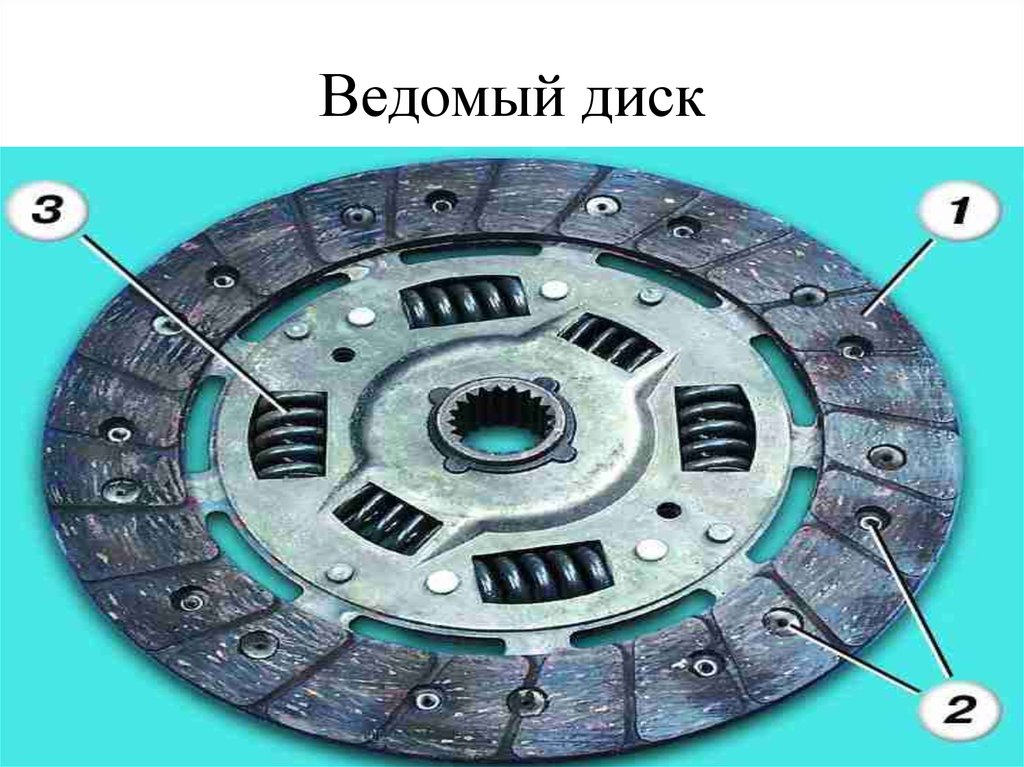

Элемент с двух сторон имеет фрикционные накладки. Именно с их помощью он принимает на себя вращения от ведущего диска.

На поверхности детали предусмотрены небольшие разрезы. Они нужны, чтобы не допускать коробление металла при высоких температурах. Еще одна важная составляющая – гаситель крутильных колебаний, который располагается на одной из сторон детали. К нему же крепятся фрикционные пластины.

Как можно видеть, элемент имеет не такую уж простую конструкцию. Здесь есть и своя ступица, которая при помощи шпиц соединяется с валом.  В числе прочих составляющих – диски гасителя, маслоотражатели, фланец ступицы. Между собой элементы соединяются с помощью заклепок.

Как работает механизм?

Сцепление предназначено для кратковременного отсоединения  и соединения при переключении скоростей ДВС и коробки передач. Узел состоит из маховика, нажимного и ведомого диска, вилки выключения.

Ведомый диск начинает движение за счет вращения маховика. Первоначально вращение передается на кожух, а далее на нажимной диск. Продолжают цепочку фрикционные накладки, стальной диск, гаситель, фланец, шпицы.

Неисправности элемента

Мы разобрались с тем, что такое ведомый диск сцепления, теперь предлагаем рассмотреть распространенные поломки. Сама по себе деталь прочная и износостойкая. Она прекрасно выдерживает и динамические нагрузки, и высокие температуры. Рабочий ресурс напрямую зависит не только от качества запчастей, но и от правильности установки, стиля езды, условий эксплуатации автомобиля.

Но естественный износ неизбежен. В первую очередь выходят из строя фрикционные накладки, ломаются пружины или изнашиваются шпицы ступицы. Стальная основа тоже может деформироваться из-за перегрузок, но это случается не часто.

Признаки износа

На некорректную работу узла указывают следующие признаки:

• Посторонние шумы и треск во время езды;
• Запах гари;
• Автомобиль «ведет»;
• Увеличился ход педали сцепления;
• Снизилась мощность мотора, двигатель перегревается.

Если вы заметили один или несколько из перечисленных признаков, не откладывайте визит в СТО.

Комплектующие для ремонта и обслуживания корзины сцепления вы найдете в интернет-магазине «Техничка-Экспресс». Мы предлагаем качественные автозапчасти от проверенных производителей по низким ценам.

Ведомый диск сцепления. Назначение, причины выхода из строя

Ведомым диском называют компонент, причем один из главных,
который отвечает за соединение в узле сцепления. Это компактный, но довольно сложный
элемент, подвергаемый высоким нагрузкам. Вместе с нажимным диском сцепления этот
элемент предназначен для передачи крутящего момента двигателя на входной вал коробки
передач. От него зависит работа всех элементов трансмиссии при определенном положении
педали сцепления. Расположен ведомый диск между маховиком мотора и нажимным диском.

Конструкция ведомого диска сцепления

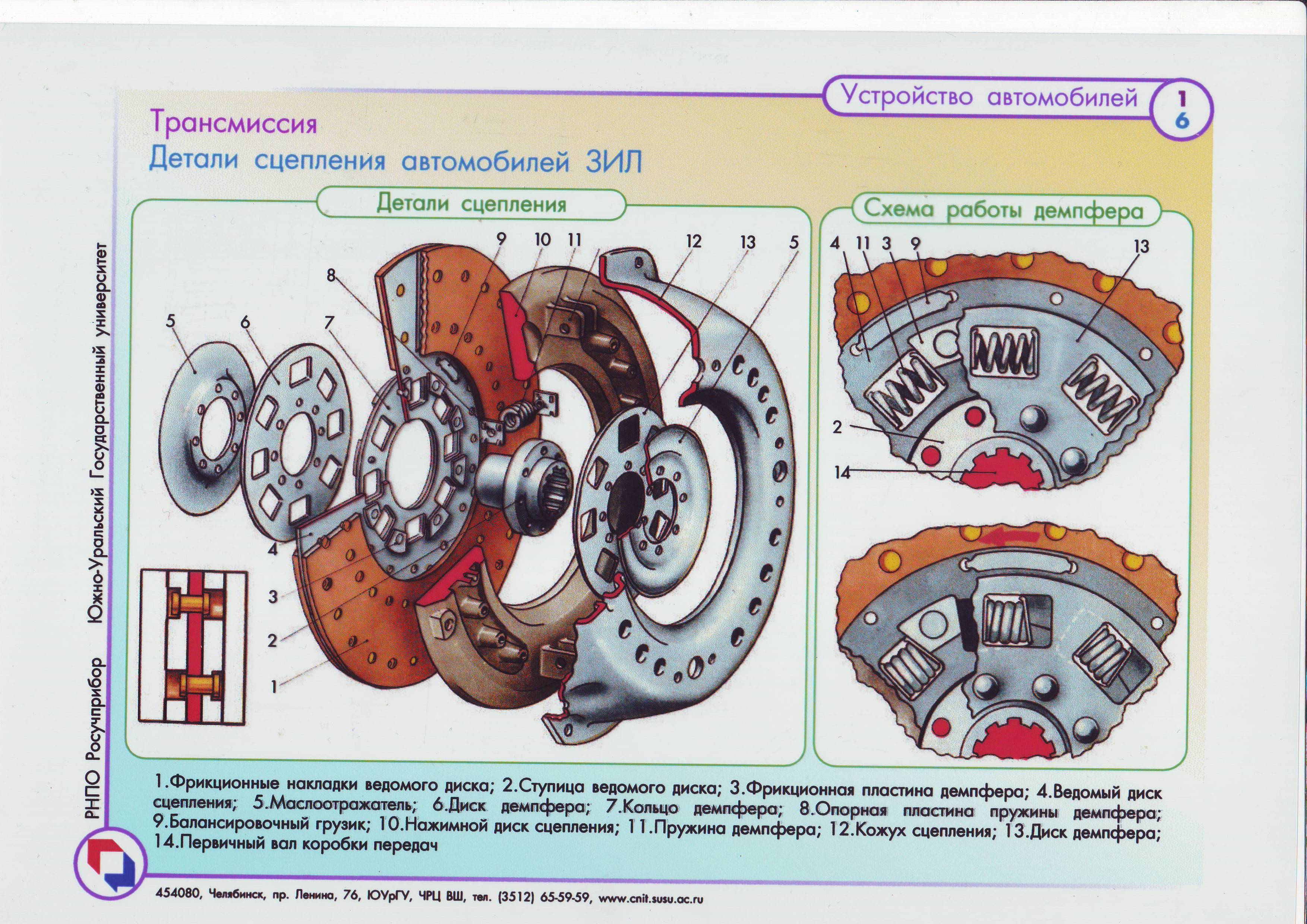

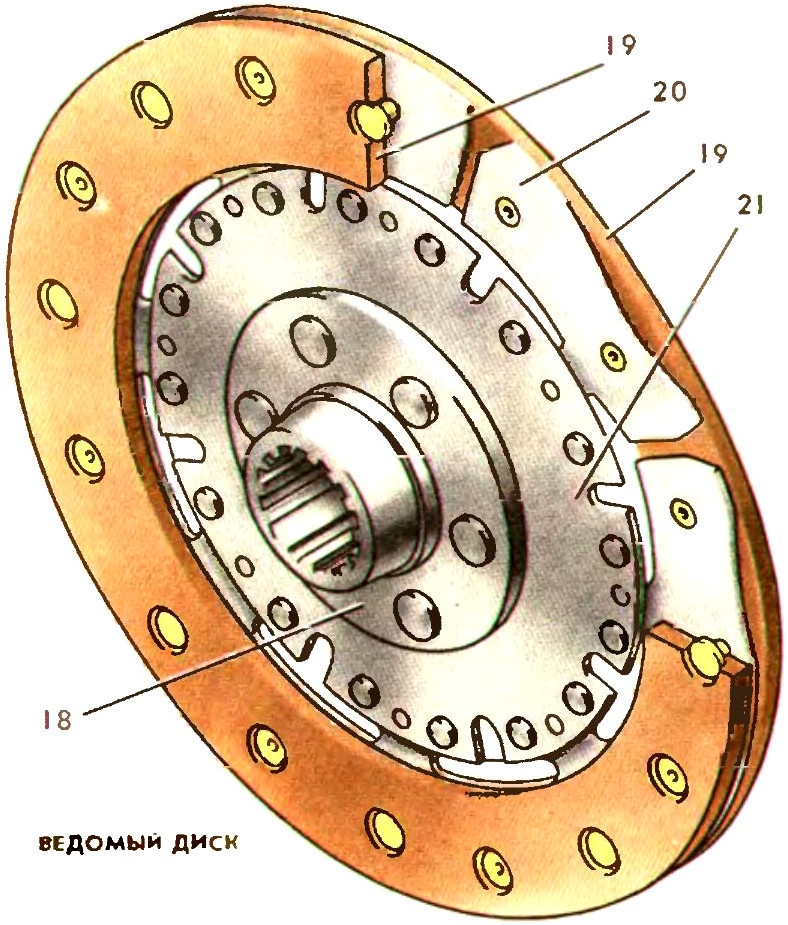

Эта деталь представляет собой пластину из металла круглой формы, на которой закреплены фрикционные накладки. Эти накладки благодаря силе трения принимают вращение от ведущего диска, заставляя вращаться и ведомый диск. Во избежание коробления диска на его поверхности предусмотрены специальные небольшие разрезы. Такие разрезы необходимы для противодействия расширения металла при больших температурах, возникающих в случае взаимодействия трущихся деталей. Также в устройстве ведомого диска присутствует гаситель крутильных колебаний. Как видно из названия, он предназначен для гашения крутильных колебаний, при которых диск может испытывать деформацию сдвига.

Для соединения с валом ведомый диск оборудован ступицей,
еще он оснащается дисками гасителя, маслоотражателями, фланцем ступицы. Все эти
составляющие соединены при помощи заклепок.

Принцип действия

Известно, что весь механизм сцепления предназначен для
кратковременного отсоединения двигателя, коробки передач и соединения с ними
при переключении передач.

Принцип работы всей конструкции достаточно простой.
Если водитель не нажимает на педаль сцепления, ведомый диск плотно прижимается при
помощи фрикционных накладок к ведущей поверхности, передавая вращение на первичный
вал коробки передач. Нажимая на педаль сцепления, водитель разъединяет ведомый
диск с ведущим, прекращая передавать крутящий момент на коробку передач. В
таком состоянии весь механизм готов к переключению передач.

Каким неисправностям подвержен
ведомый диск

Ведомый диск изготавливается из прочных материалов,
поэтому он сам по себе довольно прочен и износостоек. Эта деталь предназначена
для работы при высоких температурах и динамических нагрузках, но в случае
перегрузок может выйти из строя. Это случается довольно редко, в таком случае
стальная основа диска не выдерживает и деформируется.

Основной причиной неисправности ведомого диска
является естественный износ. У каждой детали или механизма существует рабочий
ресурс, при котором завод-изготовитель гарантирует работу без поломок. Но такой
ресурс может резко уменьшиться при агрессивном стиле езды, при экстремальных
условиях эксплуатации, при непрофессиональной установке и некачественных,
поврежденных взаимодействующих деталях.

В любом случае естественный износ неизбежно наступает,
причем первоначально изнашиваются фрикционные накладки или шпицы ступицы, также
возможны поломки пружин. Признаками естественного износа и других случаев
выхода из строя могут быть:

• посторонний шум при движении;
• ощущение посторонних запахов, особенно гари;
• увеличение хода педали сцепления;
• снижение мощности двигателя;
• чрезмерное нагревание двигателя.

Заметив один из вышеперечисленных признаков,
необходимо в кратчайшие сроки показать автомобиль специалистам.

Эксплуатируя транспортное средство в экстремальных условиях или при интенсивном режиме работы, необходимо проводить регулярные проверки системы сцепления. В случае выхода ведомого диска из строя нужно произвести его замену. Компания ПРОММЕТКОМПОЗИТ предлагает только качественные комплектующие для ремонта и обслуживания автомобиля по доступным ценам.

2.972 Как работает сцепление

ОСНОВНОЕ ФУНКЦИОНАЛЬНОЕ ТРЕБОВАНИЕ:
Отключение/подключение питания одного элемента машины к другому

КОНСТРУКТИВНЫЙ ПАРАМЕТР: Муфта

ГЕОМЕТРИЯ/КОНСТРУКЦИЯ:

ОБЪЯСНЕНИЕ КАК ЭТО РАБОТАЕТ/ПРИМЕНЯЕТСЯ:

1. При включении диск сцепления (ведомый диск) зажат между
   нажимной диск (также называемый крышкой сцепления) и
   маховик.

2. Нажимной диск удерживается в контакте с фрикционной поверхностью диска сцепления за счет
   усилие пружины.
3. При выключении нажимной диск отрывается от диска сцепления
   выжимным подшипником в сборе.

При нажатии педали сцепления маховик, диск сцепления и
прижимная пластина отключена, поэтому поток мощности прерывается. Так как педаль сцепления
при отпускании нажимной диск приближается к ведомому диску и маховику; зажим
пластина между нажимным диском и маховиком. Если коробка передач включена,
мощность передается от входа к выходу.

ДОМИНИРУЮЩАЯ ФИЗИКА:

Базовое устройство сцепления использует фрикционный интерфейс. Он опирается на
свойства трения для выполнения требования передачи крутящего момента. Предполагая простой
поверхность трения и равномерное распределение давления.

Элементарная сила трения равна

.

Элементарная нормальная сила равна

.

Дифференциальный крутящий момент

Интегрирование dT из R _i до R _o , общий крутящий момент (нагрузочный момент)

ОГРАНИЧИВАЮЩАЯ ФИЗИКА:

Производительность/использование сцепления ограничено его крутящим моментом.

Крутящий момент зависит от коэффициента трения (между
маховик, ведомый диск и кожух сцепления), действующее усилие и размер
схватить.

ДИАГРАММЫ/ГРАФЫ/ТАБЛИЦЫ:

Нет Представлено

ГДЕ НАЙТИ МУФТЫ:

Сцепление можно найти в автомобиле между двигателем и коробкой передач
почти любого двигателя, который необходимо отключить во время работы.

ССЫЛКИ/ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

How Stuff Works by Marshall Brain http://www.howstuffworks.com/transmission.htm

Передачи http://www.csn.ul.ie/~lavelles/trans.html

Automotive 101: Обзор автомобильной трансмиссии http://www.autoshop-online.com/auto101/drive.html

NASCAR Garage Tech: сцепление http://www.nascar.com/garage/00638018.htm

NASCAR Garage Performance: сцепление http://www.nascar.com/garage/00421508.htm

Шейвер, Рэй. Система сцепления механической коробки передач. Общество автомобильной промышленности
Инженеры, Inc., 1997 г.

Шингли, Джозеф Э. и Мишке, Чарльз Р. Стандартный справочник по машинам
дизайн. 2 ^-й изд. Макгроу-Хилл, 1996 г.
