Дифференциал повышенного трения (самоблокирующийся дифференциал) для Лада 4х4 и Шевроле Нива (задний редуктор), классика ВАЗ.

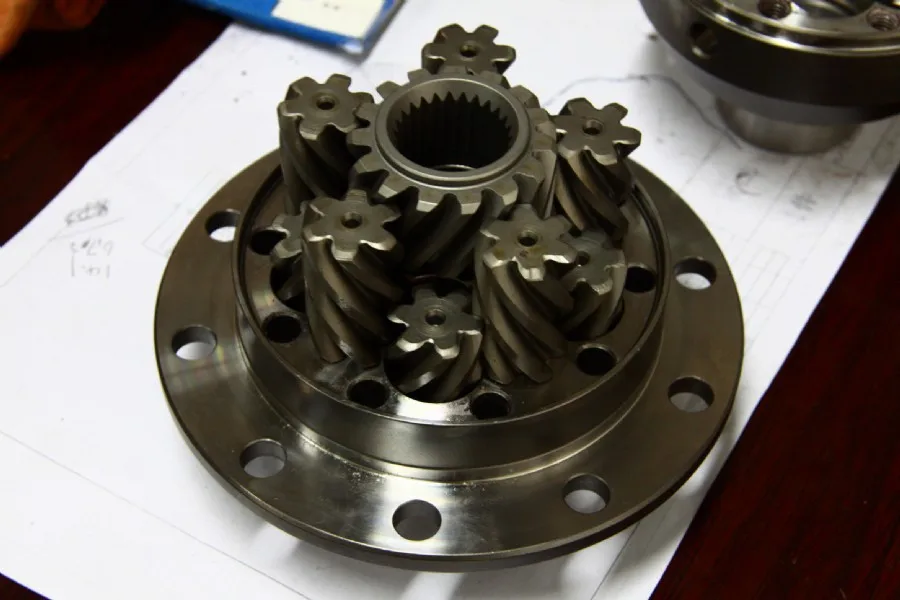

Межколесные, самоблокирующиеся дифференциалы винтового (червячного) типа, восьми сателлитный (патент РФ №55063 от 27.07.2006г.).

Межколесный дифференциал повышенного трения (самоблокирующийся дифференциал) — 22 шлица, задний редуктор.

Передний редуктор 2121 НИВА автомобилей до 2002-2003 года выпуска.

Устанавливается в задний редуктор автомобилей ВАЗ классической компоновки всех годов выпуска  и автомобиля ВАЗ 2121 Нива и начиная с 1977 года до настоящего времени.

Модели автомобилей: ВАЗ 2101-2107 (задний привод), ВАЗ 2121 НИВА, Лада 4х4, Лада Урбан, ВАЗ 2329 пикап, Лада 4х4 Пикап, ВИС 2346, ВИС 2946, ИЖ 27175 (пикап на базе 2104), Лада 4х4 Медицинский,  ВИС БРОНТО 4х4, ВИС РЫСЬ4х4, Шевроле Нива.

Устанавливается в задний редуктор всех комплектациях автомобиля Шевроле НИВА, начиная с начала производства, 2003 год, до настоящего времени.

Устанавливается в передний редуктор модели 2121, 22 шлица, автомобилей ВАЗ 2121 НИВА с 1977 года до 2002-03 года. (Примечание: В 2002-03 годах серийный дифференциал переднего редуктора с количеством шлицев 22шт, заменен на дифференциал модели 2123 с количеством шлицев 24шт.)

Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ, устанавливаются взамен серийного дифференциала по существующим технологиям заводов изготовителей автомобилей и по заводским регулировкам, без доработки внутренних поверхностей редукторов.

Степень блокирования «ЛЕГКАЯ»

Подробно по ссылке: ВЫБОР ДИФФЕРЕНЦИАЛА ВАЛ-РЕЙСИНГ.

Все блокировки собираются только с одним значением начального момента трения до 5 кг.

Подробно по ссылке: Муфта комфорта самоблока ВАЛ-РЕЙСИНГ.

Допускается снижение начального момента трения в дифференциале на автомобиле после прикатки и заправки масла.

Обозначение на упаковке — ВАЗ 2101-07-Лада 4х4-Шевроле Нива-22 шлица-ВИНТОВОЙ-ЛЕГКАЯ.

Серийный номер в коде на корпусе дифференциала начинается с буквы и цифры — «A1».

Ссылка на маркировку изделий ВАЛ-РЕЙСИГ.:Маркировка самоблокирующихся дифференциалов производства ВАЛ-РЕЙСИНГ.

Рекомендован при ежедневной эксплуатации в большей степени заднеприводного автомобиля. Улучшает проходимость и устойчивость заднеприводного автомобиля, особенно в зимних условиях. Улучшает старт с места и подъем в гору. Работая в автоматическом режиме, позволяет максимально исключить возможность пробуксовки колес оси с дифференциалом Мягок при включении. Минимизирует риск поломки сопряженных деталей.

Устанавливается в задний редуктор серийных автомобилей Лада 4х4 Рысь и ЛАДА 4х4 Бронто, снегоболотоходов «Петрович» и «Странник».

Рекомендован для подготовки и технического тюнинга автомобилей:

— наиболее подходят для установки в задний редуктор автомобилей ВАЗ -2101-2107 заднеприводной компоновки.

— для «гражданского» применения в любых целях в городе и на легком бездорожье;

— для автотуризма и путешествий на автомобилях,

При гражданской эксплуатации не рекомендуется эксплуатация автомобиля с задним приводом (ВАЗ 2101-07) в зимних условиях без специальной «зимней» резины.

ВАЖНОЕ!

Дифференциалы повышенного трения не работают при 100% диагональном вывешивании автомобиля, в связи с тем, что свободно вращающиеся колесо имеет нулевой (незначительный) коэффициент сцепления с поверхностью и соответственно нулевую силу тяги. Если у Вас часты случаи попадания в диагональное вывешивание, особенно с остановкой, при трогании с места, когда автомобиль находиться в вывешенном состоянии рекомендуется комплектовать полноприводные автомобили по схеме один самоблок + раздатка с понижением, или  2-мя самоблокирующимися дифференциалами. На автомобиле Лада 4х4 и Шевроле Нива и классических автомобилях ВАЗ, при остановке автомобиля в ситуации диагонального вывешивания или зависании одного колеса автомобиля с приводом на заднюю ось, дополнительный момент на задних колесах, можно создать при трогании со слегка включенным ручным тормозом.

ОБРАТИТЕ ВНИМАНИЕ!

Касается автомобилей Лада 4х4 и автомобилей на их базе.

При блокировании межосевого дифференциала, происходит значительное увеличение нагрузки на все узлы трансмиссии автомобиля.

При эксплуатации автомобиля с межколесным дифференциалом повышенного трения, не рекомендуется движение автомобиля с заблокированным межосевым  дифференциалом в раздаточной коробке, по хорошим дорогам (асфальтовое покрытие,  твердые грунтовые дороги и т.п.). Это сокращает срок службы механизмов силовой передачи. Возможно появление посторонних звуков в трансмиссии автомобиля, что не является неисправностью и не относится к гарантийным обязательствам.

Дифференциалы повышенного трения увеличивают нагрузку на сопряженные детали трансмиссии (подшипники, полуоси и т.п.)

В случае установки на автомобиль с пробегом, рекомендуется при замене базового дифференциала на самоблокирующий, установить новые подшипники дифференциала.

При эксплуатации автомобиля на среднем и жестком бездорожье, установке пониженных пар главной передачи в редукторы и раздаточную коробку,  рекомендуется для повышения надежности заднего моста и автомобиля в целом, установка усиленных полуосей и проведение работ по усилению кожуха («чулка») заднего моста.

Применяемое масло:

При эксплуатации автомобиля с самоблокирующимся дифференциалом  «VAL-racing»:

 — параметры и характеристики масел рекомендуется использовать из руководства по эксплуатации автомобиля, в который устанавливается самоблокирующийся дифференциал «VAL-racing», обязательно с учетом температурных характеристик региона, где будет эксплуатироваться самоблокирующийся дифференциал.

Подробнее о масле для самоблокирующихся дифференциалов по ссылке:

О масле для самоблокирующихся дифференциалов ВАЛ-РЕЙСИНГ.

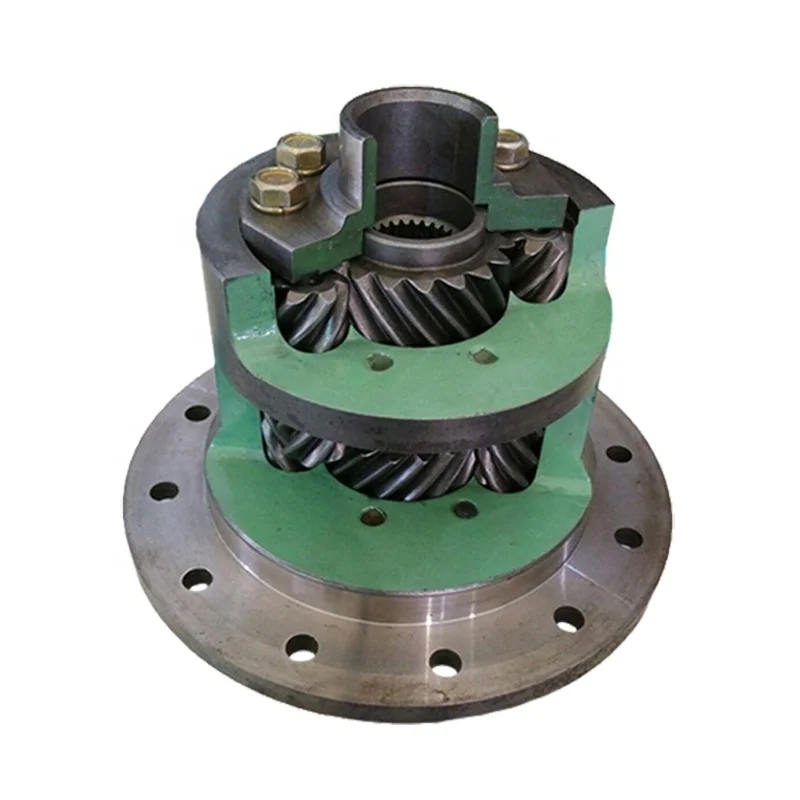

Конструкция дифференциал ВАЛ-РЕЙСИНГ винтового типа.

Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ. Конструкция.

1. Корпус дифференциала. 2. Крышка дифференциала, 3. Шестерня полуоси корпуса 4. Шестерня полуоси крышки. 5. Сателлит  длинный. 6. Сателлит короткий. 7 Обойма. 8.9. Шлицевое кольцо. 10. Тарельчатые пружины. 11. Крепежный винт.

Ведомая шестерня дифференциала в комплекте не поставляется (серийная деталь, показана условно).

Крепежный болт ведомой шестерни (номер детали ВАЛ-РЕЙСИНГ №2101-1005127VR), специальный, доработка ВАЛ-РЕЙСИНГ — поставляются в комплекте — 8 штук.

Номер серийного болта (не доработанный): Болт крепления маховика 2108 (№21080-1005127-00).

(Болты имеют увеличенную длину резьбовой части и заниженную головку. Применение доработанных болтов необходимо в связи с увеличенной толщины базовой, посадочной, торцевой поверхности блокировки для ведомой шестерни. Увеличение толщины необходимо для повышения надежности конструкции блокировки, в связи с увеличением нагрузок на дифференциал при эксплуатации автомобиля.)

Блокировка дифференциалов автомобиля. Виды блокировок

Главная \ Знания-сила! \ Блокировка дифференциалов автомобиля. Дифференциал повышенного трения («Квайфа»)

Комментарии

Комментариев пока нет

Пожалуйста, авторизуйтесь, чтобы оставить комментарий.

Авторизация

Введите Ваш логин или e-mail:

Пароль:

запомнить

Регистрация Забыли пароль?

Что такое самоблокирующийся дифференциал?

Советы и рекомендации

• Главная
• Особенности
• Советы и рекомендации

Дифференциал повышенного трения, или LSD, помогает вашему автомобилю двигаться по дороге. Мы объясняем, как

автор: Дин Гибсон

26 ноября 2021 года

26 ноября 2021 года

. Этот элемент комплекта, сокращенно сокращенно ЛСД, является частью системы привода автомобиля и предназначен для того, чтобы двигатель мог более эффективно использовать свою мощность на дороге, улучшая характеристики и управляемость автомобиля.

В общих чертах, дифференциал повышенного трения делает то, что он говорит, поскольку это устройство, которое ограничивает величину пробуксовки колес, когда ведущие колеса теряют сцепление с дорогой при подаче мощности. LSD делает это, перераспределяя мощность двигателя на колеса с наибольшим сцеплением, либо с помощью механической системы, либо с помощью электроники, либо с помощью их комбинации.

• Что такое 4WD? Объяснение систем полного привода

Главным преимуществом установки LSD на автомобиль является улучшение манеры вождения, хотя это также полезная функция безопасности, поскольку она обеспечивает больший контроль над подачей мощности автомобиля. Вы часто найдете дифференциал с ограниченным проскальзыванием, установленный на высокопроизводительных автомобилях, которые имеют большую мощность, которую в противном случае им было бы трудно вывести на дорогу. Другие области применения включают установку их на полноприводные автомобили, которые, вероятно, отправятся на бездорожье и нуждаются в дополнительной тяге, которую могут помочь создать эти дифференциалы.

Механические дифференциалы дороги в разработке и установке, поэтому вы часто найдете их только на более дорогих моделях с высокими характеристиками и горячих версиях хэтчбеков компактных семейных автомобилей. Однако с развитием автомобильной электроники некоторые производители теперь предлагают электронные дифференциалы, которые выполняют ту же работу, что и LSD, используя датчики скорости вращения колес, которые сообщают электронике автомобиля о необходимости задействовать тормоза на вращающемся колесе, чтобы контролировать. мощность автомобиля.

Хотите узнать больше? Читайте дальше, чтобы узнать об истории самоблокирующихся дифференциалов, различных типах дифференциалов и принципах их работы.

История самоблокирующегося дифференциала

Как и многие разработки дорожных автомобилей, истоки LSD восходят к автоспорту. В 1930-х годах Фердинанд Порше поручил немецкой инженерной фирме ZF создать дифференциал, который помог бы уменьшить пробуксовку колес в автомобилях Гран-при Auto Union, поскольку их огромная выходная мощность легко преодолевала сцепление, обеспечиваемое узкими шинами того времени.

Впоследствии преимущества этого типа дифференциала были использованы во внедорожных автомобилях, но дифференциал повышенного трения снова получил известность в 1960-е годы и эпоха маслкаров в США. Эти машины были построены во время гонки вооружений между американскими производителями American Motors, Chrysler (и его брендами Dodge и Plymouth), Ford (плюс Mercury) и General Motors (с его брендами Buick, Chevrolet, Oldsmobile и Pontiac).

• Как заменить автомобильный аккумулятор и выбрать аккумулятор, подходящий для вашего автомобиля

Но с возрастающей выходной мощностью их двигателей V8 и не слишком сложной трансмиссией дифференциал с ограниченным проскальзыванием (также известный как «позиторный»). или positraction, diff) помогал автомобилям набирать сцепление с дорогой, когда другие просто разгоняли бы его в облаке дыма от шин, и это стало желательным для отметки при указании вашего маслкара.

С тех пор самоблокирующийся дифференциал стал более сложным и дополнен более совершенными электронными системами управления, а также предлагаются различные типы LSD в зависимости от того, для чего они вам нужны. Механический дифференциал по-прежнему является желательным дополнением к спортивным автомобилям с задним приводом, и хорошо разработанные системы по-прежнему будут давать лучший отклик, чем любая электронная альтернатива.

На горячих хэтчбеках с передним приводом LSD помогает свести к минимуму нежелательное подруливание крутящего момента, поскольку передние колеса должны справляться с рулевым управлением, а также снижать мощность, в то время как внедрение более совершенной электроники помогает передним колесам справляться с мощность, о которой еще десять лет назад не знали. Для полноприводных автомобилей дифференциал с ограниченным проскальзыванием выполняет особую задачу по передаче мощности в поворот автомобиля с наибольшим сцеплением, а самые сложные системы могут использоваться в сочетании с блокируемыми дифференциалами для увеличения скорости автомобиля. дорожная способность.

Как работает самоблокирующийся дифференциал?

Принцип самоблокирующегося дифференциала заключается в том, что он обеспечивает больший контроль над подачей мощности, чем обычный «открытый» дифференциал. В открытом дифференциале используются шестерни, чтобы колеса вращались с разной скоростью при прохождении поворотов, но когда передается много мощности, открытый дифференциал легко преодолевается его подачей. Когда мощность поступает на колеса, она ищет путь наименьшего сопротивления, что в данном случае означает шину с наименьшим сцеплением. Если вы сильно нажимаете на педаль газа в мощном автомобиле, это может означать, что вся мощность испаряется в облаке дыма, когда ненагруженная шина крутится, а другая шина продолжает цепляться.

Добавьте LSD и дополнительные механизмы — обычно в виде узла сцепления, кулачков или даже системы вязкой жидкости, которая является частью дифференциала — противодействуют этому естественному потоку мощности, чтобы перераспределить крутящий момент двигателя на колеса с наибольшей схватить. В результате снижается пробуксовка колеса для ненагруженной шины, а мощность автомобиля более эффективно передается дороге, что улучшает сцепление с дорогой и, следовательно, характеристики прохождения поворотов и ускорения.

• Беспилотные автомобили: все, что вам нужно знать

Доступны различные типы самоблокирующихся дифференциалов, и какой из них будет использоваться в автомобиле, зависит от используемой системы привода. На автомобилях с задним приводом и 4WD может использоваться двухсторонний LSD. Это означает, что LSD будет иметь эффект при подаче мощности, а также при замедлении, что означает постоянное ощущение автомобиля.

LSD с односторонним движением лучше подходит для переднеприводных автомобилей, так как это будет иметь ограничивающий эффект только при ускорении. При замедлении LSD неактивен, что помогает снизить мощность на поворотах, потому что двухсторонний дифференциал имеет тенденцию вносить недостаточную поворачиваемость в систему привода.

Между этими двумя находится полуторный ЛСД. Это предлагает эффект LSD при ускорении и замедлении, но величина проскальзывания неодинакова в обоих направлениях, поэтому в одном направлении эффект меньше, чем в другом. Это может быть более полезно, чем односторонний LSD, потому что он по-прежнему позволяет автомобилю использовать торможение двигателем при замедлении.

Другим типом LSD является дифференциал, чувствительный к крутящему моменту. Также известный под названием «Torsen» diff, это особый тип дифференциала, который используется в полноприводных автомобилях для распределения мощности между передней и задней осями. Одним из первых серийных автомобилей с дифференциалом Torsen был Audi Quattro, и эта система помогла ему доминировать в ралли в начале 19 века.80-е годы.

Другие типы LSD

Стремясь снизить производственные затраты, некоторые автопроизводители предложили альтернативы самоблокирующемуся дифференциалу, дающие аналогичный эффект. Вязкий LSD использует густое масло для создания эффекта ограниченного проскальзывания, хотя эта система может изнашиваться быстрее, чем механический LSD, а масло также может нагреваться и терять свою эффективность.

Достижения в области электроники позволили производителям автомобилей имитировать эффекты ЛСД, используя датчики для достижения эффекта. Некоторые системы оснащены обычным дифференциалом с пакетом сцепления в стиле LSD, но его работой управляет компьютер. Это может быть адаптировано к требованиям, в том числе водителем с помощью переключаемых режимов движения.

Другой вариант — полностью электронный дифференциал, или e-diff. Они будут иметь обычный открытый дифференциал без компонентов LSD, а вместо этого электроника автомобиля будет полагаться на датчики скорости вращения колес и систему ABS автомобиля для обнаружения ранних стадий пробуксовки и использования тормозной системы автомобиля для ограничения крутящего момента, поступающего на колесо, которое теряет тягу. Это очень эффективная система, а ее усовершенствованием является векторизация крутящего момента, которая активно распределяет мощность на колеса с наибольшим сцеплением.

Понравилась эта техническая деталь? Тогда почему бы не прочитать нашу подробную статью об ESP и ESC.

Что делает дифференциал повышенного трения желательным?

Эта технология используется во многих высокопроизводительных автомобилях, от Mazda Miata до полицейского Crown Vics. Он нашел место в значках JDM и хот-хэтчах. У некоторых раллийных внедорожников их было даже несколько. Это самоблокирующийся дифференциал. Но что именно он делает и почему он так желателен?

Что делает дифференциал?

Дифференциал на самом деле восходит к до первого
современный автомобиль, сообщает Donut Media. Потому что технология не только
работа для автомобилей.

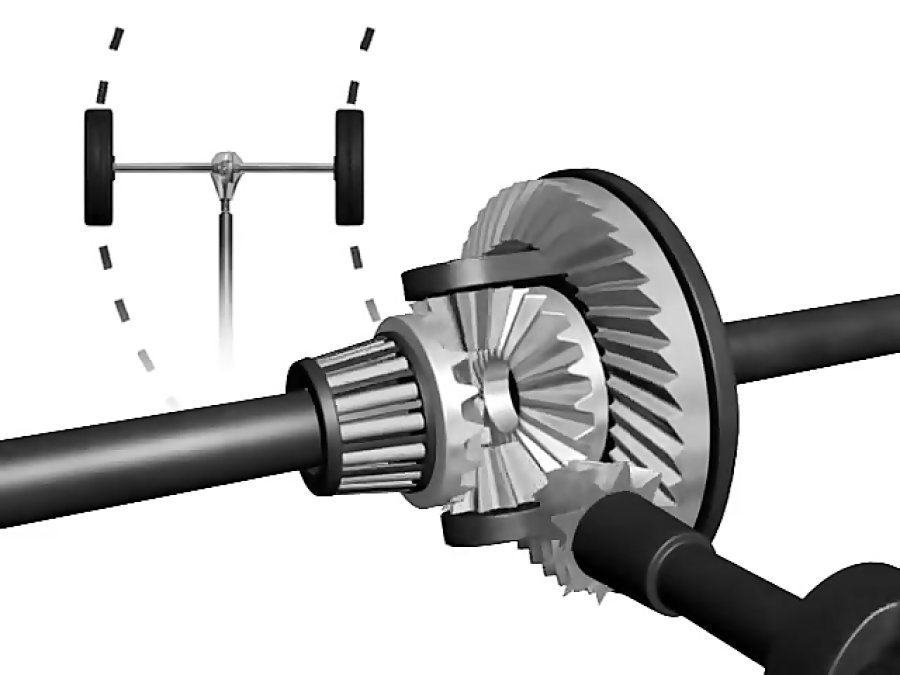

В повороте ведущие колеса автомобиля проходят разное расстояние: внутреннее колесо проходит меньше, чем внешнее. Но из-за того, что они вращаются с одинаковой скоростью, машина будет скользить. Дифференциал, однако, предотвращает это, а также позволяет ведущим колесам двигаться несколько независимо. 9

Посмотреть этот пост в Instagram предоставлено Mechanical Education (@mechanicaleducation) 30 ноября 2019 г. в 8:13 утра по тихоокеанскому времени

Внутри дифференциала находится набор шестерен, которые сцепляются друг с другом и позволяют внутреннему колесу вращаться с другой скоростью, чем внешнее колесо. . Шестерни внутри дифференциала также определяют передаточное число автомобиля, которое определяет, какую мощность автомобиль может передать земле. Это также то, что позволяет GMC заявлять, что грузовик EV Hummer развивает 11 500 фунт-футов: это крутящий момент оси, а не крутящий момент двигателя.

В большинстве автомобилей используется открытый дифференциал, который представляет собой просто комбинацию сблокированных шестерен. Однако его большим недостатком является то, что он не может компенсировать потерю сцепления с колесом. Вот тут-то и пригодится самоблокирующийся дифференциал.

Чем отличается самоблокирующийся дифференциал?

Дифференциал повышенного трения Eaton Suretrac в разрезе | Eaton

Как описывает Speedway Motors , когда автомобиль с открытым дифференциалом наезжает на участок льда или масла только одним ведущим колесом, мощность двигателя следует по пути наименьшего сопротивления. Это означает, что открытый дифференциал передает всю мощность на колесо без сцепления с дорогой. Одно колесо крутится, другое не двигается, и вы либо застреваете, либо буксуете.

Самоблокирующийся дифференциал, как следует из названия, ограничивает это проскальзывание. Этот тип дифференциала, как объясняет журнал DSport Magazine , добавляет в смесь сцепления или дополнительные шестерни. Когда одно колесо начинает проскальзывать, муфты включаются и ограничивают подачу мощности на это колесо. Это, как объясняет Road & Track , снижает пробуксовку колес и улучшает сцепление с дорогой. И самоблокирующиеся дифференциалы полезны не только на дороге: они также используются в гоночных автомобилях и внедорожниках.

Однако они стоят дороже, чем открытые дифференциалы, и требуют большего обслуживания. Однако стоит отметить, что дифференциальная жидкость на самом деле не длится весь срок службы автомобиля.

Дифференциалы с ограниченным проскальзыванием используются исключительно для работы механических частей. Однако теперь появились дифференциалы повышенного трения с электронным управлением, которые позволяют еще более точно управлять автомобилем. Есть также модели с вязкостной муфтой, которые требуют меньше обслуживания и работают более плавно, чем LSD муфтового типа. Но они теряют эффективность при нагревании, CarThrottle сообщает и не может полностью заблокироваться, как другие типы LSD.

Когда блокируемый дифференциал пригодится

Если у вас полноприводный или полноприводный автомобиль, вы найдете блокируемый дифференциал, если не обязательно дифференциал повышенного трения. Некоторые, например Mercedes G-Wagon, имеют несколько блокируемых дифференциалов. Блокируемые дифференциалы распределяют мощность и крутящий момент поровну между колесами, которые они соединяют, а также позволяют передавать до 100% мощности на одно колесо. Очень полезно, когда ваш внедорожник или грузовик пытается проехать по камням на двух колесах.

Audi Ur-Quattro 1985 года выпуска | Принесите прицеп

В автомобилях с полным приводом эта блокировка осуществляется с помощью раздаточной коробки, что дает расположение 2Hi, 4Hi и 4Lo. Однако Audi ur-Quattro создала современную систему полного привода, заменив ее межосевым дифференциалом. Некоторые из этих межосевых дифференциалов могут блокироваться, но обычно они просто используют муфты или вязкостные муфты для распределения крутящего момента между передними и задними колесами в соответствии с требованиями тяги, сообщает Outside Magazine .
