Изготовим на Заказ Шестерни, Зубчатые Колеса Питчевые (с Дюймовым модулем) для спецтехники, полиграфического и другого оборудования по Вашим Образцам и Чертежам от 1 штуки/комплекта до серийных партий

Сертификат Соответствия «Высокое Качество»

Питч, или дюймовый модуль не входит в систему Государственного Стандарта (ГОСТ) и пришел к нам с Запада, где при проектировании и изготовлении шестерен применяется диаметральный питч (DP) или окружной питч (СP) вместо метрического модуля (m). Шестерни с дюймовым питчем (шагом) вместо метрического модуля изготавливаются по стандартам таких стран как США, Великобритания, Германия, Италия, Япония и достаточно редко используются в производстве на постсоветском пространстве.

В основном питчевая система используется в импортных устройствах и механизмах: в полиграфических флексопечатных машинах, оборудовании для пищевого производства, редукторах, комбайнах, экскаваторах, снегоходах, манипуляторах и прочей спецтехнике и сельхозтехнике японского, немецкого, итальянского, американского, канадского, бразильского, китайского и другого производства.
Особенно важное значение имеет применение системы окружного и диаметрального питча в флексографическом оборудовании (флексопечатных машинах) — для соблюдения необходимого раппорта печати.

Изготовим на заказ шестерни в питчевой системе:

Шестерни и зубчатые колёса с Окружным Питчем:
CP 1/8″ (m=1,01) 20&deg, 15&deg и 14,5&deg, CP 1/4″ (m=2,02) 20&deg, CP 3/8″ (m=3,03) 20&deg, CP 5/8″ (m=5,05) 15&deg, CP 3/4″ (m=6,06) 15&deg, CP 1 3/4″ (m=14,149) 14,5&deg

Шестерни и зубчатые колёса с Диаметральным Питчем:
DP 32 (m=0,79) 20&deg, DP 28 (m=0,91) 20&deg и 15&deg, DP 26 (m=0,98) 20&deg, DP 24 (m=1,06) 20&deg и 15&deg, DP 20 (m=1,27) 20&deg, DP 18 (m=1,41) 20&deg и 15&deg, DP 16 (m=1,59) 20&deg и 15&deg, DP 14 (m=1,81) 20&deg, DP 12 (m=2,12) 20&deg и 15&deg, DP 11 (m=2,31) 20&deg и 14,5&deg, DP 10 (m=2,54) 20&deg, DP 9 (m=2,82) 15&deg, DP 8 (m=3,175) 20&deg и 15&deg, DP 6 (m=4,23) 20&deg, DP 5 (m=5,08) 20&deg и 15&deg

Шестерня питчевая окружной шаг CP=1/8″ (m=1,011) 20&deg для полиграфического оборудования

Набор косозубых питчевых шестерен DP=16 (m=1,5875) 20&deg — гитара привода анилокса американской флексографической печатной машины Mark Andy: Z=37 шестерня печатного вала, Z=30 паразитная шестерня, Z=37 шестерня анилокса, Z=76 шестерня дуктора, Z=37 паразитная шестерня и Z=48 шестерня сервопривода.

Шестерня питчевая (с дюймовым модулем) DP=10 m=2,54 20&deg Z=30 для полиграфического оборудования

Предельные данные
ПараметрРазмер
модуль (питч),
угол профиля		Диаметральный Питч
m=5,08 (DP 5) 20&deg и 15&deg
m=4,233 (DP 6) 20&deg
m=3,175 (DP 8) 20&deg и 15&deg
m=2,822 (DP 9) 15&deg
m=2,54 (DP 10) 20&deg
m=2,309 (DP 11) 20&deg и 14&deg30′
m=2,1167 (DP 12) 20&deg и 15&deg
m=1,8143 (DP 14) 20&deg
m=1,5875 (DP 16) 20&deg и 15&deg
m=1,411 (DP 18) 20&deg и 15&deg
m=1,27 (DP 20) 20&deg
m=1,058 (DP 24) 20&deg и 15&deg
m=0,977 (DP 26) 20&deg
m=0,907 (DP 28) 20&deg и 15&deg
m=0,794 (DP 32) 20&deg
Окружной Питч
m=1,0106 (CP 1/8″) 20&deg, 15&deg и 14,5&deg
m=2,0213 (CP 1/4″) 20&deg
m=3,0318 (CP 3/8″) 20&deg
m=5,0532 (CP 5/8″) 15&deg
m=6,0638 (CP 3/4″) 15&deg
m=14,149 (CP 1 3/4″) 14,5&deg
диаметр, мм40 — 500
длина зуба, мм400300
угол наклона зуба0&deg25&deg

Мы занимаемся изготовлением шестерен с 1956 года и знаем об этом все.

    Делаем шестерни прямозубые и косозубые, плоские и со ступицей, цельные и разрезные, с посадкой на шпонку, на шлицы (эвольвентные или прямобочные), под подшипник или обгонную муфту, «сырые» или с объемной закалкой, при необходимости — с цементацией.

    Нет чертежа? Мы избавим Вас от головной боли по его разработке и изготовим нужные Вам шестерни по Вашим Изношенным Образцам. При изготовлении по образцу предварительно пришлите нам фото шестерен с указанием их линейных размеров (длины, диаметры) или Скачайте опросный лист для заказа, заполните его и пришлите нам на e-mail [email protected]

    Делаем Прямозубые Питчевые Шестерни от 1 штуки, Косозубые — от 1 пары/комплекта — избавляем Вас от лишних затрат. Заказывайте только то количество, которое Вам нужно.

    Изготавливаем шестерни как из своего металла (сталь 40Х, 18ХГТ, 12ХН3А, 20ХН3А, 40ХН2МА и др.), так и из материала, предоставленного Заказчиком (давальческое сырье).

    Затрудняетесь с правильным выбором материала для шестерен? Мы решим эту задачу и поможем сделать выбор с учетом назначения деталей, условий их работы и характера нагрузок.

    У Вас импортное оборудование? Изготовим Вам дюймовые (питчевые) шестерни в рамках программы импортозамещения.

Мы предлагаем Профессиональное Решение Ваших Проблем и всегда рады видеть Вас в числе наших Клиентов.

Нужны Питчевые Шестерни?
Делайте заказ — мы сделаем все остальное!

Есть вопросы? Не тяните — Позвоните:
8-903-639-44-00, 8-903-639-75-25

Фреза червячная питчевая

Главная \ Металлорежущий инструмент \ Фрезы \ Фреза червячная питчевая Стандарт ANSI B92.1-1996

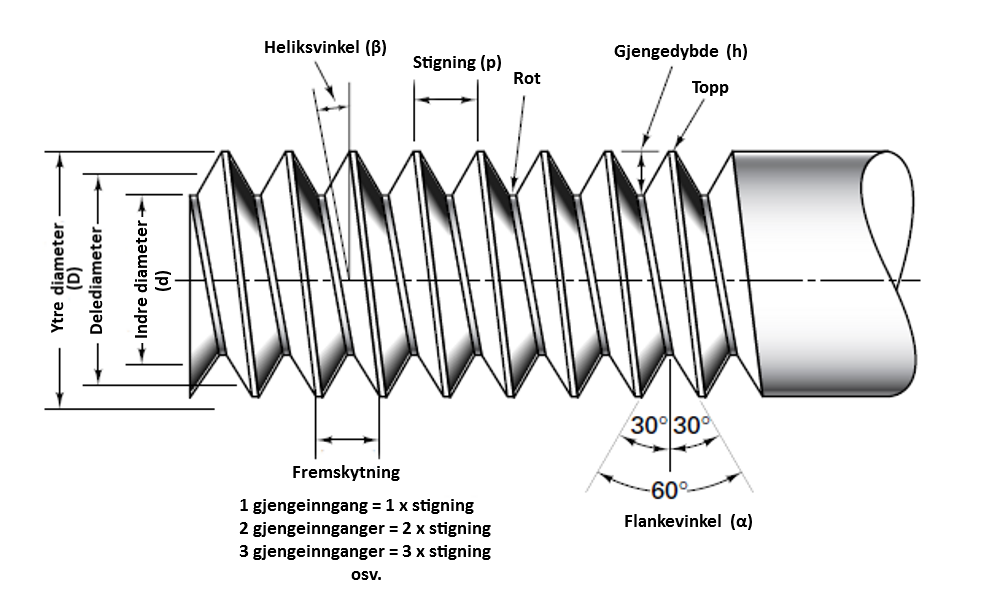

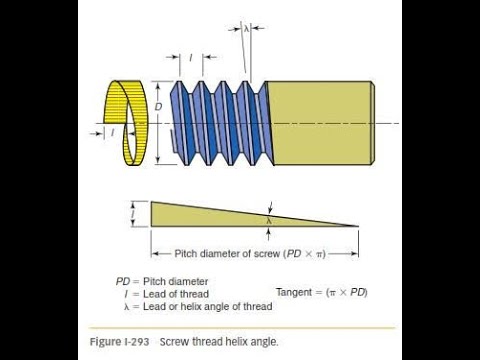

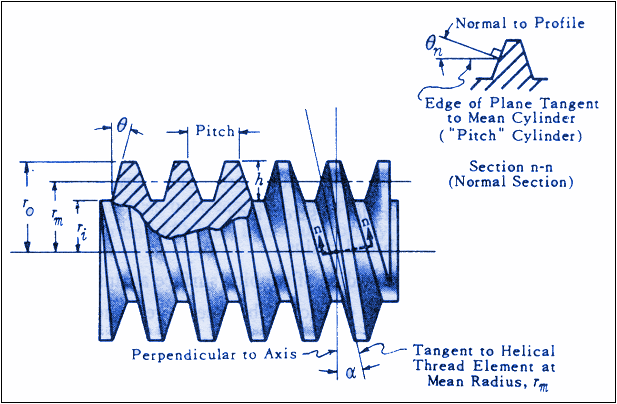

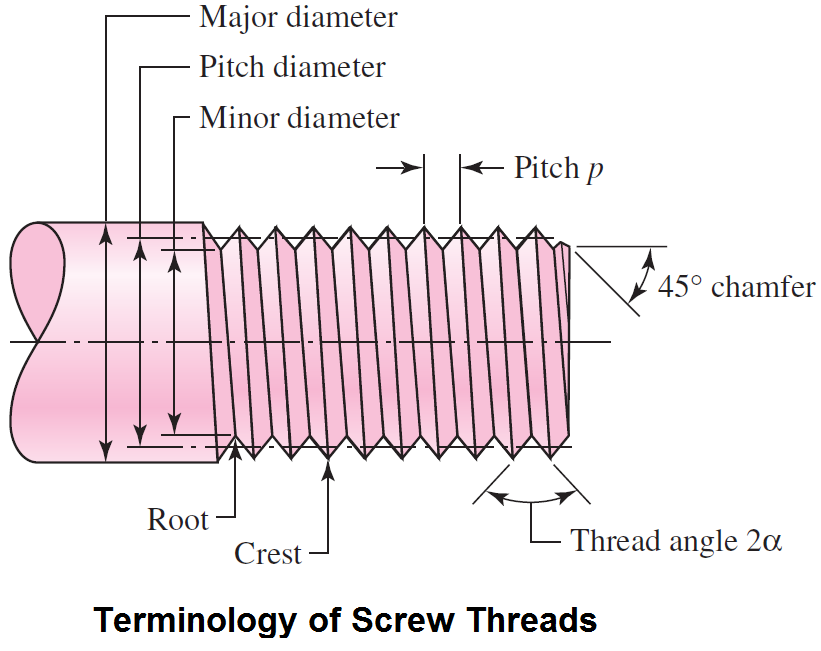

Фрезы червячные питчевые — это обычные червячные фрезы с одним единcтвенным отличием. что выполнены по расчётам английской системы мер, где единицей измерений служит дюйм, а не привычный нам сантиметр при расчёте Модуля фрезы. ..

И вот многие технологи задаются такими вопросами, на которые не могут сразу найти ответ:

  • что такое Питч (Pitch) и что такое питчевая червячная фреза?
  • как рассчитать Питч (Pitch) взяв в сравнении Модуль червячной фрезы?
  • чему соответствует один Питч (Pitch)?
  • какой модуль соответствует одному Питчу?
  • какому Модулю (М) соответствует определённый Питч (Р)?
  • как выбрать питчевую червячную фрезу и не ошибиться в её модуле?
  • формула расчёта Питча?

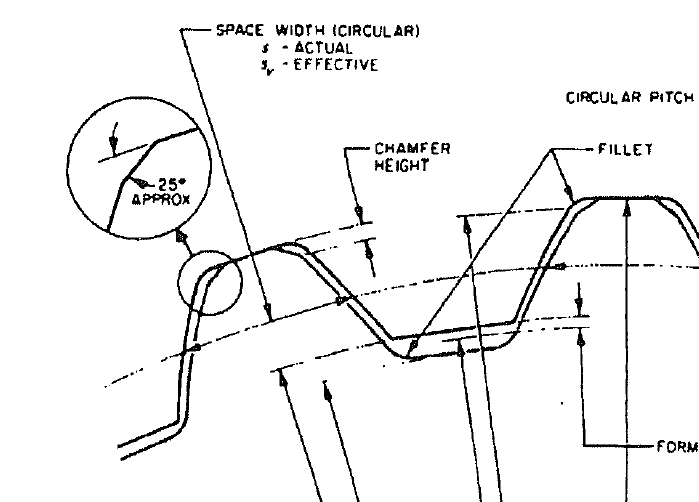

Американский стандарт на питчевые фрезы ANSI B92.1-1996 Involute Splines and Inspection pitch — 1 часть

Американский стандарт на питчевые фрезы ANSI B92.1-1996 Involute Splines and Inspection pitch — 2 часть

Американский стандарт на питчевые фрезы ANSI B92.1-1996 Involute Splines and Inspection pitch — 3 часть

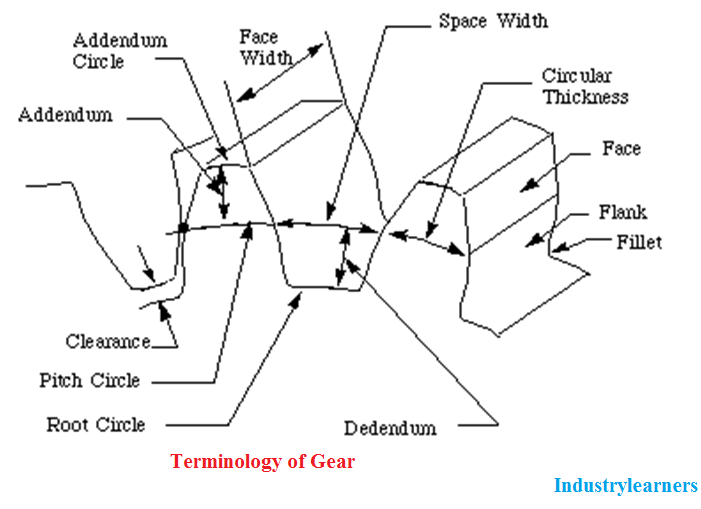

В странах, которые используют английскую систему мер измерений, зубчатые колёса рассчитываются по Диаметральному шагу — Diametral-pitch  (Dp) и по Шагу окружности – Circular-pitch (Cp)

Диаметральный шаг (Dp) — число зубьев (Z), соответствующее 1 дюйму диаметра начальной окружности.  И чтобы вычислить диаметральный Питч нужно 25,4 разделить на Модуль —  Dp=25.4/М или 3,14 разделить на Шаг по окружности — Dp=3.14/Cp

Шаг окружности (Ср) — величина шага в дюймах, измеренного по начальной окружности. А для определения шага окружности нужно 3,14 разделить на диаметральный шаг – Ср=3,14/Dpили Модуль разделить на 8,09 — Ср=М/8,09

А чтобы определить  Модуль зная Питч. нужно 25,4 разделить на Питч — М=25,4/Dp или 8,09 умножить на Шаг по окружности М=8,09*Ср

Соответствия английского Питча Модулю Вы можете увидеть ниже, а если Вам необходимы и другие формулы расчета величин питчевых червячных фрез, то используйте эти  формулы расчёта ПИТЧА .

ООО «Альянс» (г. Ярославль) предлагает к поставке со склада и под заказ червячные питчевые фрезы:

  • фреза червячная питчевая Р1 (Питч 1 — М25,4) шаг 79,8
  • фреза червячная питчевая Р1 (Питч 1 — М25,4) угол 15 градусов
  • фреза червячная питчевая Р1 (Питч 1 — М25,4) угол 20 градусов
  • фреза червячная питчевая Р1 (Питч 1 — М25,4) угол 25 градусов
  • фреза червячная питчевая Р1 (Питч 1 — М25,4) угол 30 градусов
  • фреза червячная питчевая Р1 (Питч 1 — М25,4) угол 37,5 градусов
  • фреза червячная питчевая Р1 (Питч 1 — М25,4) угол 45 градусов
  • фреза червячная питчевая Р 1 1/4 (Питч 1 1/4 — М20,32) шаг 63,84
  • фреза червячная питчевая Р 1 1/4 (Питч 1 1/4 — Модуль 20,32) угол 20 градусов
  • фреза червячная питчевая Р 1 1/4 (Питч 1 1/4 — М20,32) угол 30 градусов
  • фреза червячная питчевая Р 1 1/2 (Питч 1,5 — М16,93) шаг 53,19
  • фреза червячная питчевая Р 1 1/2 (Питч 1,5 — М16,93) угол 20 градусов
  • фреза червячная питчевая Р 1 1/2 (Питч 1,5 — М16,93) угол 30 градусов
  • фреза червячная питчевая Р 1 1/2 (Питч 1,5 — М16,93) угол 37,5 градусов
  • фреза червячная питчевая Р 1 1/2 (Питч 1,5 — М16,93) угол 45 градусов
  • фреза червячная питчевая Р 1 3/4 (Питч 1 3/3 — М14,51) шаг 45,58
  • фреза червячная питчевая Р 1 3/4 (Питч 1 3/3 — М14,51) угол 20 градусов
  • фреза червячная питчевая Р 1 3/4 (Питч 1 3/3 — М14,51) угол 30 градусов
  • фреза червячная питчевая Р 1 3/4 (Питч 1 3/3 — М14,51) угол 37,5 градусов
  • фреза червячная питчевая Р 1 3/4 (Питч 1 3/3 — М14,51) угол 45 градусов
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) шаг 39,9
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) угол 14,5 градусов
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) угол 14 градусов 30 минут
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) угол 15 градусов
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) угол 20 градусов
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) угол 30 градусов
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) угол 37,5 градусов
  • фреза червячная питчевая Р2 (Питч 2 — М12,7) угол 45 градусов
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — Модуль 11,29) шаг 35,47
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — М11,29) угол 14,5 градусов
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — М11,29) угол 14 градусов 30 минут
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — М11,29) угол 15 градусов
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — М11,29) угол 20 градусов
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — М11,29) угол 30 градусов
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — М11,29) угол 37,5 градусов
  • фреза червячная питчевая Р 2 1/4 (Питч 2 1/4 — М11,29) угол 45 градусов
  • фреза червячная питчевая Р 2 1/2 (Питч 2,5 — Модуль 10,16) шаг 31,92
  • фреза червячная питчевая Р 2 1/2 (Питч 2,5 — М10,16) угол 20 градусов
  • фреза червячная питчевая Р 2 1/2 (Питч 2,5 — М10,16) угол 30 градусов
  • фреза червячная питчевая Р 2 1/2 (Питч 2 1/2 — М10,16) угол 37,5 градусов
  • фреза червячная питчевая Р 2 1/2 (Питч 2 1/2 — М10,16) угол 45 градусов
  • фреза червячная питчевая Р 2 3/4 (Питч 2 3/4 — М9,23) шаг 29
  • фреза червячная питчевая Р 2 3/4 (Питч 2 3/4 — М9,23) угол 20 градусов
  • фреза червячная питчевая Р 2 3/4 (Питч 2 3/4 — М9,23) угол 30 градусов
  • фреза червячная питчевая Р3 (Питч 3 — Модуль 8,47) шаг 26,61
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 14 градусов 30 минут
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 14,5 градусов
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 15 градусов
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 20 градусов
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 25 градусов
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 30 градусов
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 37,5 градусов
  • фреза червячная питчевая Р3 (Питч 3 — М8,47) угол 45 градусов
  • фреза червячная питчевая Р 3 1/2 (Питч 3,5 — Модуль 7,26) шаг 22,81
  • фреза червячная питчевая Р 3 1/2 (Питч 3,5 — М7,26) шаг 22,81 угол 14,5 градусов
  • фреза червячная питчевая Р 3 1/2 (Питч 3,5 — М7,26) шаг 22,81 угол 14 градусов 30 минут
  • фреза червячная питчевая Р 3 1/2 (Питч 3,5 — М7,26) шаг 22,81 угол 20 градусов
  • фреза червячная питчевая Р 3 1/2 (Питч 3,5 — М7,26) шаг 22,81 угол 30 градусов
  • фреза червячная питчевая Р 3 1/2 (Питч 3,5 — М7,26) шаг 22,81 угол 37,5 градусов
  • фреза червячная питчевая Р 3 1/2 (Питч 3 1/2 — М7,26) шаг 22,81 угол 45 градусов
  • Фреза червячная питчевая Р4 Р18 класс В 125х110х40мм 4 градуса угол 20 градусов (Питч 4 — М6,35)
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) шаг 19,95
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) угол 14,5 градусов
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) угол 14 градусов 30 минут
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) угол 15 градусов
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) угол 20 градусов
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) угол 25 градусов
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) шаг 19,95 угол 30 градусов
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) шаг 19,95 угол 37,5 градусов
  • фреза червячная питчевая Р4 (Питч 4 — М6,35) шаг 19,95 угол 45 градусов
  • Фреза червячная Питч 5 А Р18 угол 30 градусов 100х100х40 мм Стандарт ANSI B92. 1-1996
  • фреза червячная питчевая Р5 (Питч 5 — Модуль 5,08) шаг 15,96
  • фреза червячная питчевая Р5 (Питч 5 — М5,08) угол 14,5 градусов
  • фреза червячная питчевая Р5 (Питч 5 — М5,08) угол 20 градусов
  • фреза червячная питчевая Р5 (Питч 5 — М5,08) угол 25 градусов
  • фреза червячная питчевая Р5 (Питч 5 — М5,08) шаг 15,96 угол 30 градусов
  • фреза червячная питчевая Р5 (Питч 5 — М5,08) шаг 15,96 угол 37,5 градусов
  • фреза червячная питчевая Р5 (Питч 5 — М5,08) шаг 15,96 угол 45 градусов
  • фреза червячная питчевая Р6 (Питч 6 — М4,23) шаг 13,29
  • фреза червячная питчевая Р6 (Питч 6 — М4,23) угол 14 градусов 30 минут
  • фреза червячная питчевая Р6 (Питч 6 — М4,23) угол 14,5 градусов
  • фреза червячная питчевая Р6 (Питч 6 — М4,23) шаг 13,29 угол 20 градусов
  • фреза червячная питчевая Р6 (Питч 6 — М4,23) шаг 13,29 угол 30 градусов
  • фреза червячная питчевая Р6 (Питч 6 — М4,23) шаг 13,29 угол 37,5 градусов
  • фреза червячная питчевая Р6 (Питч 6 — М4,23) шаг 13,29 угол 45 градусов
  • фреза червячная питчевая Р7 (Питч 7 — Модуль 3,63) шаг 11,40
  • фреза червячная питчевая Питч 7 А Р18
  • фреза червячная питчевая Р7 А Р6М5 (Питч 7 — М3,63) шаг 11,40
  • Фреза червячная питчевая Р7 А Р18 (Питч 7 — М3,63) угол 20 градусов Стандарт ANSI B92. 1-1996
  • Фреза червячная питчевая Р7 В Р18 (Питч 7 — М3,63) 5323 2 градуса 39 минут угол 20 градусов Стандарт ANSI B92.1-1996
  • фреза червячная питчевая Р7 (Питч 7 — М3,63) шаг 11,40 угол 20 градусов
  • фреза червячная питчевая Р7 (Питч 7 — М3,63) шаг 11,40 угол 30 градусов
  • Фреза червячная питчевая Р7 А Р6М5 Питч 7 Модуль М3,63 угол 30 градусов Стандарт ANSI B92.1-1996
  • фреза червячная питчевая Р7 (Питч 7 — М3,63) шаг 11,40 угол 37,5 градусов
  • фреза червячная питчевая Р7 (Питч 7 — М3,63) шаг 11,40 угол 45 градусов
  • Фреза червячная питчевая Питч 8 А Р18 угол 14 градусов 30 минут Стандарт ANSI B92.1-1996
  • Фреза червячная питчевая Р8 А Р18 угол 14 градусов 30 минут Стандарт ANSI B92.1-1996
  • Фреза червячная питчевая Питч 8 А Р18 угол 14,5 градусов Стандарт ANSI B92.1-1996
  • фреза червячная питчевая Р8 (Питч 8 — М3,17) шаг 9,96
  • Фреза червячная питчевая Р8 А Р6М5К5 (Питч 8 — М3,175) 71х78х32мм 2 градуса 35 минут угол 20 градусов Стандарт ANSI B92. 1-1996
  • Фреза червячная питчевая Питч 8 А Р18 71х78х32мм 2 градуса 35 минут угол 20 градусов Стандарт ANSI B92.1-1996
  • Фреза червячная питчевая Питч 8 А Р9К10 угол 20 градусов 83х32х83мм 2 градуса 28 минут Стандарт ANSI B92.1-1996
  • фреза червячная питчевая Р8 (Питч 8 — М3,175) шаг 9,96 угол 15 градусов
  • фреза червячная питчевая Р8 (Питч 8 — М3,17) шаг 9,96 угол 20 градусов
  • фреза червячная питчевая Р8 (Питч 8 — М3,17) шаг 9,96 угол 30 градусов
  • фреза червячная питчевая Р8 (Питч 8 — М3,17) шаг 9,96 угол 37,5 градусов
  • фреза червячная питчевая Р8 (Питч 8 — М3,17) шаг 9,96 угол 45 градусов
  • фреза червячная питчевая Р9 (Питч 9 – М2,82) шаг 8,86
  • фреза червячная питчевая Р9 (Питч 9 – М2,82) шаг 8,86 угол 20 градусов
  • фреза червячная питчевая Р9 (Питч 9 – М2,82) шаг 8,86 угол 30 градусов
  • фреза червячная питчевая Р9 (Питч 9 – М2,82) шаг 8,86 угол 37,5 градусов
  • фреза червячная питчевая Р9 (Питч 9 – М2,82) шаг 8,86 угол 45 градусов
  • фреза червячная питчевая Р10 (Питч 10 – М2,54) шаг 7,98
  • фреза червячная питчевая Р10 (Питч 10 – М2,54) шаг 7,98 угол 20 градусов
  • фреза червячная питчевая Р10 (Питч 10 – М2,54) шаг 7,98 угол 30 градусов
  • фреза червячная питчевая Р10 (Питч 10 – М2,54) шаг 7,98 угол 37,5 градусов
  • фреза червячная питчевая Р10 (Питч 10 – М2,54) шаг 7,98 угол 40 градусов
  • фреза червячная питчевая Р11 (Питч 11 – М2,31) шаг 7,26 угол 15 градусов
  • фреза червячная питчевая Р11 (Питч 11 – М2,31) шаг 7,26 угол 20 градусов
  • фреза червячная питчевая Р11 (Питч 11 – М2,31) шаг 7,26 угол 30 градусов
  • фреза червячная питчевая Р11 (Питч 11 – М2,31) шаг 7,26 угол 37,5 градусов
  • фреза червячная питчевая Р11 (Питч 11 – М2,31) шаг 7,26 угол 45 градусов
  • фреза червячная питчевая Р12 (Питч 12 – М2,12) шаг 6,66
  • фреза червячная питчевая Р12 (Питч 12 – М2,12) шаг 6,66 угол 20 градусов
  • фреза червячная питчевая Р12 (Питч 12 – М2,12) шаг 6,66 угол 30 градусов
  • фреза червячная питчевая Р12 (Питч 12 – М2,12) шаг 6,66 угол 37,5 градусов
  • фреза червячная питчевая Р12 (Питч 12 – М2,12) шаг 6,66 угол 45 градусов
  • Фреза питчевая Питч 12 А Р18 угол 20 градусов Стандарт ANSI B92. 1-1996
  • фреза червячная питчевая Р12 (Питч 12 – М2,12) шаг 6,66 угол 30 градусов
  • Фреза червячная питчевая Питч 12 А Р18 угол 45 градусов  М 2,12 Стандарт ANSI B92.1-1996
  • фреза червячная питчевая Р12 В Р18 20 градусов 74х60х27мм 1 градус 47 минут ШС 6857 (Питч 12 – М2,12)
  • фреза червячная питчевая Р12 В Р6М5К5 30 гадусов 63х63х27 мм
  • фреза червячная питчевая Р14 (Питч 14 – М1,81) шаг 5,69
  • фреза червячная питчевая Р14 (Питч 14 – М1,81) шаг 5,69 угол 14.5 градусов
  • фреза червячная питчевая Р14 (Питч 14 – М1,81) шаг 5,69 угол 20 градусов
  • фреза червячная питчевая Р14 А Р18 (Питч 14 – М1,81) угол профиля 30 градусов
  • фреза червячная питчевая Р14 (Питч 14 – М1,81) шаг 5,69 угол 30 градусов
  • фреза червячная питчевая Р14 (Питч 14 – М1,81) шаг 5,69 угол 37,5 градусов
  • фреза червячная питчевая Р14 (Питч 14 – М1,81) шаг 5,69 угол 45 градусов
  • фреза червячная питчевая Р16 (Питч 16 – М1,59) шаг 5,0
  • Фреза червячная питчевая Питч 16 А Р18 угол 45 градусов  М 1,587 Стандарт ANSI B92. 1-1996
  • фреза червячная питчевая Р16 (Питч 16 – М1,587) угол 20 градусов
  • фреза червячная питчевая Р16 (Питч 16 – Модуль 1,5875) угол 20 градусов
  • Фреза червячная питчевая Р 16 А Р18 63х40х32мм угол 20 градусов (Питч 16 — Модуль 1,5875)
  • фреза червячная питчевая Р16 (Питч 16 – М1,587) угол 30 градусов
  • фреза червячная питчевая Р16 (Питч 16 – М1,587) угол 37,5 градусов
  • фреза червячная питчевая Р16 (Питч 16 – М1,587) угол 45 градусов
  • фреза червячная питчевая Р18 (Питч 18 – М1,41) шаг 4,43
  • фреза червячная питчевая Р18 (Питч 18 – М1,41) шаг 4,43 угол 20 градусов
  • фреза червячная питчевая Р18 (Питч 18 – М1,41) шаг 4,43 угол 30 градусов
  • фреза червячная питчевая Р18 (Питч 18 – М1,41) шаг 4,43 угол 37,5 градусов
  • фреза червячная питчевая Р18 (Питч 18 – М1,41) шаг 4,43 угол 45 градусов
  • Фреза червячная питчевая Питч 18 А Р18 угол 30 градусов 42х50х22мм 1 градус 58 минут Модуль 1,41 Стандарт ANSI B92. 1-1996
  • Фреза червячная питчевая Р18 А Р18 угол 30 градусов 42х50х22мм 1 градус 58 минут Питч 18 –  М1,41 Стандарт ANSI B92.1-1996
  • фреза червячная питчевая Р20 (Питч 20 – М1,27) шаг 3,59
  • фреза червячная питчевая Р20 (Питч 20 – М1,27) шаг 3,59 угол 14,5 градусов
  • фреза червячная питчевая Р20 (Питч 20 – М1,27) шаг 3,59 угол 20 градусов
  • фреза червячная питчевая Р20 (Питч 20 – М1,27) шаг 3,59 угол 30 градусов
  • фреза червячная питчевая Р20 (Питч 20 – М1,27) шаг 3,59 угол 37,5 градусов
  • фреза червячная питчевая Р20 (Питч 20 – М1,27) шаг 3,59 угол 45 градусов
  • фреза червячная питчевая Р22 (Питч 22 – М1,15) шаг 3,61
  • фреза червячная питчевая Р22 (Питч 22 – М1,15) шаг 3,61 угол 20 градусов
  • фреза червячная питчевая Р22 (Питч 22 – М1,15) шаг 3,61 угол 30 градусов
  • фреза червячная питчевая Р22 (Питч 22 – М1,15) шаг 3,61 угол 37,5 градусов
  • фреза червячная питчевая Р22 (Питч 22 – М1,15) шаг 3,61 угол 45 градусов
  • фреза червячная питчевая Р24 (Питч 24 – М1,06) шаг 3,33
  • фреза червячная питчевая Р24 (Питч 24 – М1,06) шаг 3,33 угол 14,5 градусов
  • фреза червячная питчевая Р24 (Питч 24 – М1,06) шаг 3,33 угол 20 градусов
  • фреза червячная питчевая Р24 (Питч 24 – М1,06) шаг 3,33 угол 30 градусов
  • фреза червячная питчевая Р24 (Питч 24 – М1,06) шаг 3,33 угол 37,5 градусов
  • фреза червячная питчевая Р24 (Питч 24 – М1,06) шаг 3,33 угол 45 градусов
  • фреза червячная питчевая Р26 (Питч 26 – М0,98) шаг 3,08
  • фреза червячная питчевая Р26 (Питч 26 – М0,98) шаг 3,08 угол 20 градусов
  • фреза червячная питчевая Р26 (Питч 26 – М0,98) шаг 3,08 угол 30 градусов
  • фреза червячная питчевая Р26 (Питч 26 – М0,98) шаг 3,08 угол 37,5 градусов
  • фреза червячная питчевая Р26 (Питч 26 – М0,98) шаг 3,08 угол 45 градусов
  • фреза червячная питчевая Р28 (Питч 28 – М0,91) шаг 2,86
  • фреза червячная питчевая Р28 (Питч 28 — М0,91) угол 11,5 градусов
  • фреза червячная питчевая Р28 (Питч 28 — М0,91) угол 14,5 градусов
  • фреза червячная питчевая Р28 (Питч 28 – М0,91) шаг 2,86 угол 20 градусов
  • фреза червячная питчевая Р28 А Р18 38х41х16 мм 1 градус 30 минут (Питч 28 — Модуль 0,91) угол 20 градусов Стандарт ANSI B92. 1-1996
  • фреза червячная питчевая Р28 (Питч 28 – М0,91) шаг 2,86 угол 30 градусов
  • фреза червячная питчевая Р28 (Питч 28 — М0,91) угол 37,5 градусов
  • фреза червячная питчевая Р28 (Питч 28 — М0,91) угол 45 градусов

Фрезы питчевые с шагом по окружности, соответствие Питча по шагу окружности Модулю:

  • фреза червячная питчевая 1/16  (Питч с шагом по окружности 1/16 дюйма – М0,505) шаг 1,586
  • фреза червячная питчевая 1/16  (Питч с шагом по окружности 1/16 дюйма – М0,505) угол 15 градусов
  • фреза червячная питчевая 1/16  (Питч с шагом по окружности 1/16 дюйма – М0,505) угол 20 градусов
  • фреза червячная питчевая 1/16  (Питч с шагом по окружности 1/16 дюйма – М0,505) угол 30 градусов
  • фреза червячная питчевая 1/16  (Питч с шагом по окружности 1/16 дюйма – М0,505) угол 45 градусов
  • фреза червячная питчевая 1/8  (Питч с шагом по окружности 1/8 дюйма – М1,01) шаг 3,17
  • фреза червячная питчевая 1/8  (Питч с шагом по окружности 1/8 дюйма – М1,01) угол 15 градусов
  • фреза червячная питчевая 1/8  (Питч с шагом по окружности 1/8 дюйма – М1,01) угол 20 градусов
  • фреза червячная питчевая 1/8  (Питч с шагом по окружности 1/8 дюйма – М1,01) угол 25 градусов
  • фреза червячная питчевая 1/8  (Питч с шагом по окружности 1/8 дюйма – М1,01) угол 30 градусов
  • фреза червячная питчевая 1/8  (Питч с шагом по окружности 1/8 дюйма – М1,01) угол 45 градусов
  • фреза червячная питчевая 3/16  (Питч с шагом по окружности 3/16 дюйма – М1,51) шаг 4,74
  • фреза червячная питчевая 3/16  (Питч с шагом по окружности 3/16 дюйма – М1,51) угол 20 градусов
  • фреза червячная питчевая 3/16  (Питч с шагом по окружности 3/16 дюйма – М1,51) угол 30 градусов
  • фреза червячная питчевая 1/4  (Питч с шагом по окружности 1/4 дюйма – М2,02) шаг 6,35
  • фреза червячная питчевая 5/16  (Питч с шагом по окружности 5/16 дюйма – М2,52) шаг 7,92
  • фреза червячная питчевая 3/8  (Питч с шагом по окружности 3/8 дюйма – М3,03) шаг 9,52
  • фреза червячная питчевая 7/14  (Питч с шагом по окружности 7/14 дюйма – М3,53) шаг 11,09
  • фреза червячная питчевая 1/2  (Питч с шагом по окружности 1/2 дюйма – М4,04) шаг 12,69
  • фреза червячная питчевая 9/16  (Питч с шагом по окружности 9/16 дюйма – М4,54) шаг 14,26
  • фреза червячная питчевая 5/8  (Питч с шагом по окружности 9/16 дюйма – М5,05) шаг 15,87
  • фреза червячная питчевая 11/14  (Питч с шагом по окружности 11/14 дюйма – М5,56) шаг 17,47
  • фреза червячная питчевая 3/4  (Питч с шагом по окружности 3/4 дюйма – М6,06) шаг 19,04
  • фреза червячная питчевая 15/18  (Питч с шагом по окружности 15/18 дюйма – М6,57) шаг 20,63
  • фреза червячная питчевая 7/8  (Питч с шагом по окружности 7/8 дюйма – М7,08) шаг 22,24
  • фреза червячная питчевая 15/16  (Питч с шагом по окружности 15/16 дюйма – М7,58) шаг 23,81
  • фреза червячная питчевая 1  (Питч с шагом по окружности 1 дюйм – М8,09) шаг 25,42
  • фреза червячная питчевая 1 1/16  (Питч с шагом по окружности 1 1/16 дюйма – М8,59) шаг 26,99
  • фреза червячная питчевая 1 1/8 (Питч с шагом по окружности 1 1/8 дюйма – М9,10) шаг 28,59
  • фреза червячная питчевая 1 3/14 (Питч с шагом по окружности 1 3/14 дюйма – М9,60) шаг 30,16
  • фреза червячная питчевая 1 1/4 (Питч с шагом по окружности 1 1/4 дюйма – М10,11) шаг 31,76
  • фреза червячная питчевая 1 5/16 (Питч с шагом по окружности 1 5/16 дюйма – М10,62) шаг 33,36
  • фреза червячная питчевая 1 3/8 (Питч с шагом по окружности 1 3/8 дюйма – М11,12) шаг 34,93
  • фреза червячная питчевая 1 7/16 (Питч с шагом по окружности 1 7/16 дюйма – М11,62) шаг 36,49
  • фреза червячная питчевая 1 1/2 (Питч с шагом по окружности 1 /2 дюйма – М12,13) шаг 38,11
  • фреза червячная питчевая 1 5/8 (Питч с шагом по окружности 1 5/8 дюйма – М13,14) шаг 41,28
  • фреза червячная питчевая 1 3/4 (Питч с шагом по окружности 1 3/4 дюйма – М14,15) шаг 44,45
  • фреза червячная питчевая 1 7/8 (Питч с шагом по окружности 1 7/8 дюйма – М15,17) шаг 47,66
  • фреза червячная питчевая 2 (Питч с шагом по окружности 2 дюйма – М16,18) шаг 50,83
  • фреза червячная питчевая 2 1/2 (Питч 2,5) ANSI B92. 1-1996 Involute Splines and Inspection pitch
  • фреза червячная питчевая 2 1/2 (Питч 2,5) угол 14 градусов 30 минут
  • фреза червячная питчевая 2 1/2 (Питч 2,5) угол 14,5 градусов
  • фреза червячная питчевая 2 1/2 (Питч 2,5) угол 15 градусов
  • фреза червячная питчевая 2 1/2 (Питч 2,5) угол 20 градусов
  • фреза червячная питчевая 2 1/2 (Питч 2,5) угол 30 градусов
  • фреза червячная питчевая 2 1/2 (Питч 2,5) угол 37,5 градусов
  • фреза червячная питчевая 2 1/2 (Питч 2,5) угол 45 градусов
  • Фреза червячная питчевая Р 2,5 А Р18 z=9 (Питч 2 1/2 — М10,16) 125х140х50мм 5 градусов 25 минут угол 20 градусов Стандарт ANSI B92.1-1996

Фрезы питчевые в соответствии по Модулю:

  • Фреза червячная питчевая М0,505 шаг 1,586
  • Фреза червячная питчевая М0,91 (Питч 28) шаг 2,86
  • Фреза червячная питчевая М0,98 (Питч 26) шаг 3,08
  • Фреза червячная питчевая М1,01 шаг 3,17
  • Фреза червячная питчевая М1,06 (Питч 24) шаг 3,33
  • Фреза червячная питчевая М1,15 (Питч 22) шаг 3,61
  • Фреза червячная питчевая М1,27 (Питч 20) шаг 3,59
  • Фреза червячная питчевая М1,27 (Питч 20) угол 30 градусов
  • Фреза червячная питчевая М1,41 А Р18 угол 30 градусов Питч 18 Стандарт ANSI B92. 1-1996
  • Фреза червячная питчевая М1,41 (Питч 18) шаг 4,43
  • Фреза червячная питчевая М1,51 шаг 4,74
  • Фреза червячная питчевая М1,587 (Питч 16) угол 15 градусов
  • Фреза червячная питчевая М1,59 (Питч 16) шаг 5,0
  • Фреза червячная питчевая М1,81 (Питч 14) шаг 5,69
  • Фреза червячная питчевая М2,02 шаг 6,35
  • Фреза червячная питчевая М2,12 (Питч 12) шаг 6,66
  • Фреза червячная питчевая М2,31 (Питч 11) шаг 7,26
  • Фреза червячная питчевая М2,52 шаг 7,92
  • Фреза червячная питчевая М2,54 (Питч 10) шаг 7,98
  • Фреза червячная питчевая М2,82 (Питч 9) шаг 8,86
  • Фреза червячная питчевая М3,03 шаг 9,52
  • Фреза червячная питчевая М3,125
  • Фреза червячная питчевая М3,17 (Питч 8) шаг 9,96
  • Фреза червячная питчевая М3,175 15 градусов
  • Фреза червячная питчевая М3,175 20 градусов
  • Фреза червячная питчевая М3,175 30 градусов
  • Фреза червячная питчевая М3,175 А 80х79х32 z=10 2°26′ Р6М5К5 30 градусов
  • Фреза червячная питчевая М3,53 шаг 11,09
  • Фреза червячная питчевая М3,63 (Питч 7) шаг 11,40
  • Фреза червячная питчевая М4,04 шаг 12,69
  • Фреза червячная питчевая М4,23 (Питч 6) шаг 13,29
  • Фреза червячная питчевая М4,54 шаг 14,26
  • Фреза червячная питчевая М5,05 шаг 15,87
  • Фреза червячная питчевая М5,08 (Питч 5) шаг 15,96
  • Фреза червячная питчевая М5,08 А Р18 угол 30 градусов 100х100х40 мм Стандарт ANSI B92. 1-1996
  • Фреза червячная питчевая М5,56 шаг 17,47
  • Фреза червячная питчевая М6,06 шаг 19,04
  • Фреза червячная питчевая М6,35 (Питч 4) шаг 19,95
  • Фреза червячная питчевая М6,57 шаг 20,63
  • Фреза червячная питчевая М7,08 шаг 22,24
  • Фреза червячная питчевая М7,26 (Питч 3,5 — ) шаг 22,81
  • Фреза червячная питчевая М7,58 шаг 23,81
  • Фреза червячная питчевая М8,09 шаг 25,42
  • Фреза червячная питчевая М8,47 (Питч 3) шаг 26,61
  • Фреза червячная питчевая М8,59 шаг 26,99
  • Фреза червячная питчевая М9,10 шаг 28,59
  • Фреза червячная питчевая М9,23 (Питч 2 3/4) шаг 29
  • Фреза червячная питчевая М9,60 шаг 30,16
  • Фреза червячная питчевая М10,11 шаг 31,76
  • Фреза червячная питчевая М10,16 (Питч 2 1/2) шаг 31,92
  • Фреза червячная питчевая М10,62 шаг 33,36
  • Фреза червячная питчевая М11,12 шаг 34,93
  • Фреза червячная питчевая М11,29 (Питч 2 1/4) шаг 35,47
  • Фреза червячная питчевая М11,62 шаг 36,49
  • Фреза червячная питчевая М12,13 шаг 38,11
  • Фреза червячная питчевая М12,7 (Питч 2) шаг 39,9
  • Фреза червячная питчевая М12,7 угол 20 градусов
  • Фреза червячная питчевая М13,14 шаг 41,28
  • Фреза червячная питчевая М14,15 шаг 44,45
  • Фреза червячная питчевая М14,51 (Питч 1 3/4) шаг 45,58
  • Фреза червячная питчевая М15,17 шаг 47,66
  • Фреза червячная питчевая М16,18 шаг 50,83
  • Фреза червячная питчевая М16,93 (Питч 1 1/2) шаг 53,19
  • Фреза червячная питчевая М20,32 (Питч 1 1/4)
  • Фреза червячная питчевая М20,32 (Питч 1 1/4) шаг 63,84
  • Фреза червячная питчевая М25,4 (Питч 1)



Заказать и купить питчевые фрезы Вы можете связавшись с отделом продаж инструмента ООО «Альянс»



 прайс-листы на инструмент



 вернуться на главную страницу





оставить отзыв













Разница между модулем и диаметральным шагом для реечных систем

By Danielle Collins Оставить комментарий

Зубчатая рейка и шестерня.
Изображение предоставлено: Atlanta Drives

Размеры шестерен обычно указываются одним из двух обозначений: модуль или диаметральный шаг. Хотя обе спецификации определяют размер зубьев шестерни, модуль и диаметральный шаг рассчитываются по-разному, при этом модуль (иногда называемый метрическим шагом) является метрическим стандартом размера, а диаметральный шаг является британским (дюймовым) методом измерения.

Стандартные модули для прямых и косозубых зубчатых колес определяются стандартом ISO 54:1996 и указывают величину делительного диаметра (или делительной длины в случае прямой рейки), которую занимает каждый зуб. Чем больше модуль, тем больше зубья шестерни и шестерня в целом.

m = модуль (мм)

d = средний диаметр или расчетная длина (мм)

n = количество зубьев

7 путем деления кругового шага на число пи (π).

m = модуль (мм)

p = круговой шаг (мм)

Модуль зубчатого колеса можно найти, разделив шаг на число пи (π).
Изображение предоставлено: Kohara Gear Industry

Чтобы найти круговой шаг зубчатого колеса, разделите длину окружности вокруг делительной окружности (длина окружности = пик х диаметр шага) на количество зубьев.

p = круговой шаг (мм)

d = делительный диаметр (мм)

n = количество зубьев

Путем исключения круговой константы пи (π) модульная система упрощает расчеты других параметров шестерни.

Диаметральный шаг, с другой стороны, указывает количество зубьев на дюйм делительного диаметра. Важно отметить, что размер зуба (и, следовательно, шестерни) изменяется на обратно пропорционально диаметральному шагу на . Другими словами, больший диаметральный шаг означает, что на дюйм диаметра шага приходится больше и, следовательно, меньших зубьев.

DP = диаметральный шаг (1/дюйм)

n = количество зубьев

d = делительный диаметр или делительная длина (дюйм)

С рейкой 10 зубьев на дюйм .
Изображение предоставлено: R. K. Mobley

Поскольку он основан на британских единицах измерения, диаметральный шаг используется в основном в США. Однако в большинстве высокоточных реечных приводов — как в США, так и за их пределами — используются обозначения размеров модулей.

Модуль и диаметральный шаг обратны друг другу и связаны преобразованием миллиметра в дюйм 25,4, где:

DP = диаметральный шаг (дюймы)

м = модуль (мм)

Несмотря на то, что модуль и диаметральный шаг одинаковы, сопрягаемые шестерни с разными размерными схемами не могут использоваться вместе или напрямую взаимозаменяться. Другими словами, сопряженные шестерни должны иметь либо одинаковый модуль (например, шестерня m2 с рейкой m2), либо одинаковый диаметральный шаг (например, шестерня 12DP с рейкой 12DP).

Обратите внимание, что эти расчеты относятся к реечным передачам с цилиндрическими (прямыми) зубьями. Для версий со спиральными зубьями предусмотрено две меры шага (нормальная и поперечная), а значит, два варианта модуля и два варианта диаметрального шага.

Косозубые шестерни имеют как нормальный, так и поперечный шаг, что приводит к двум измерениям модуля и двум измерениям диаметрального шага.
Изображение предоставлено: QTC Metric Gears

Рубрики: Часто задаваемые вопросы + основы, Рекомендуемые, Рейка + шестерня с приводом, Рейка + шестерня наборы

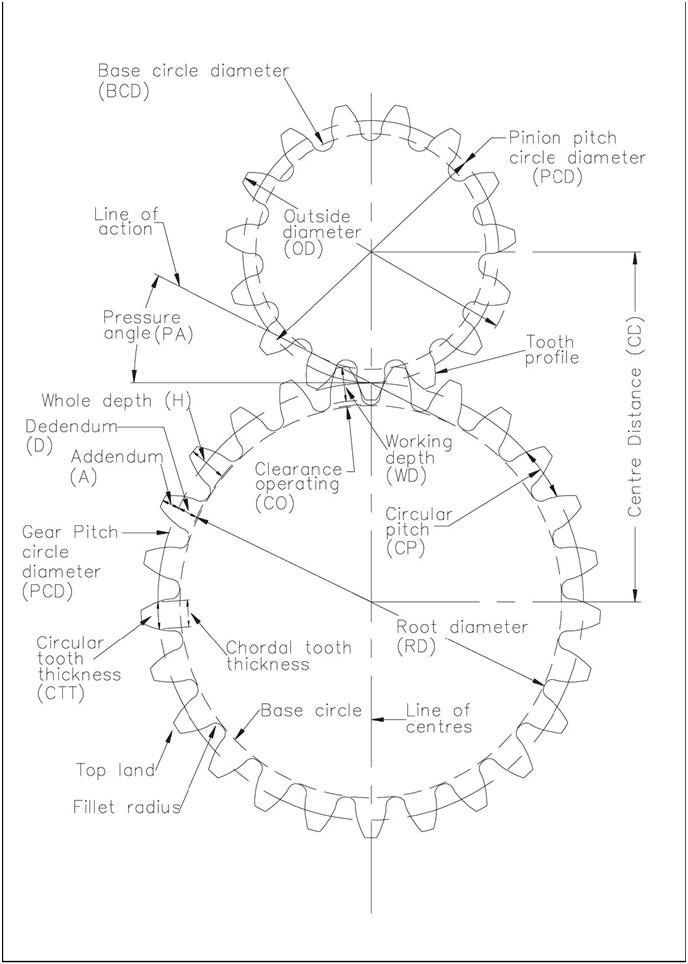

Диаметральный шаг

(DP) | Номенклатура шестерни

  • ТОП

    • >

  • Знание передач

    • >

  • Номенклатура передач

    • >

  • org/ListItem»>

    Диаметральный шаг (DP)

Диаметральный шаг (DP) часто используется в Соединенных Штатах и ​​Соединенном Королевстве, где единицей измерения является дюйм, как единица измерения размера зубьев шестерни.

Диаметральный шаг (DP) получается путем деления количества зубьев (z) на диаметр делительной окружности (d, в дюймах).

DP = z / d (дюйм)

Другими словами, диаметральный шаг можно выразить как количество зубьев на 1 дюйм.
Больше зубьев на дюйм означает меньший профиль зуба, поэтому в случае диаметрального шага, чем больше значение DP, тем меньше размер зуба.
И наоборот, для метрических шестерен чем больше номер модуля, тем больше профиль зуба.

Формула преобразования модуля (м) из диаметрального шага (DP) выглядит следующим образом:

м = 25,4/ДП

На международном уровне ISO определяет использование модуля, основанного на метрической системе, в качестве единицы измерения размера зубьев шестерни.
Однако в США чаще всего используются дюймовые (DP) стандарты.

Ниже приведена таблица сравнения диаметрального шага (DP), модуля (м) и кругового шага (CP).

Модуль
м		 Круговой шаг
CP		 Диаметральный Шаг
ДП
0,39688 1.24682 64
0,5 1.57080 50,8
0,52917 1,66243 48
0,6 1.88496 42.33333
0,79375 2.49364 32
0,79577 2,5 31.91858
0,8 2,51327 31,75
1 3.14159 25,4
1.05833 3.32485 24
1,25 3,92699 20,32
1.27000 3,98982 20
1,5 4.71239 16.93333
1,59155 5 15.
