Эффективность торможения

Потеря эффективности торможения — опасная вещь. Водители могут ощутить снижение эффективности торможения по разными причинам: перегрев, постепенное или резкое ухудшение первоначальных свойств тормозов. Такие явления, как «паровая пробка» или «вязкий ход педали тормоза» — это серьезные проблемы, влияющие на эффективность торможения, которые требуют устранения. Давайте поочередно рассмотрим каждое из этих явлений и советы экспертов Champion.

Опасное явление «паровая пробка» возникает вследствие испарения тормозной жидкости. При торможении генерируется большое количество тепла, поэтому тормозная жидкость имеет высокую точку кипения. Однако тормозная жидкость гигроскопична — это значит, что она поглощает влагу из окружающей среды. В любой гидравлической тормозной системе тормозная жидкость постепенно поглощает влагу и ее точка кипения снижается.

Когда количество поглощенной влаги достигает определенного уровня, то после продолжительного интенсивного торможения (особенно с тяжелым грузом или в жаркую погоду), тормозная жидкость может начать закипать и создавать пузырьки газа. Поскольку газ гораздо больше поддается сжатию, чем жидкость, водитель вообще не чувствует давления на педали тормоза, при этом происходит полная потеря тормозной способности, известная как «паровая пробка».

Как сохранить эффективность торможения и не допустить «паровой пробки»

Начните с выбора правильной тормозной жидкости.

Тормозная жидкость является важнейшим компонентом тормозной системы. Поэтому выбор высокопроизводительной тормозной жидкости имеет решающее значение. Часто производители автомобилей рекомендуют конкретный тип тормозной жидкости для определенного автомобиля.

Хорошая тормозная жидкость должна:

• быть несжимаемой, чтобы обеспечить жесткость педали при торможении;
• иметь высокую точку кипения;
• сохранять эксплуатационные качества при поглощении влаги;
• иметь вязкость, сохраняющуюся в строго заданных пределах;
• иметь необходимую смазывающую способность;
• предотвращать коррозию;
• иметь контролируемое расширяющее воздействие на резиновые детали во избежание их дальнейшей усадки.

Проверка тормозной жидкости

Принципиально важно регулярно проверять состояние тормозной жидкости. Единственный реальный способ узнать состояние тормозной жидкости — это проверить ее. Иногда такую проверку выполняют с помощью тестера карандашного типа, который оценивает содержание влаги электронным способом.

Мы не рекомендуем выполнять проверку таким способом. Поглощенная тормозной жидкостью влага повышает электропроводность. Данный тип тестеров определяет электропроводность жидкости и на основании этих данных делает вывод о ее пригодности / ПРЕДПОЛАГАЕМОЙ температуре кипения. Существуют более прогрессивные методы проверки. Например, прибором FFT100A, который кипятит несколько капель жидкости и фиксирует РЕАЛЬНУЮ температуру ее кипения.

Замена тормозной жидкости

Если точка кипения слишком низкая, то пришло время заменить тормозную жидкость. Ниже приведено несколько советов по прокачке системы и замене тормозной жидкости.

	DOT 4 Синтетическая	ESP DOT 4 Синтетическая	DOT 5. 1 Синтетическая	LHM Минеральная
«Сухая» точка кипения	230° C	260° C	260° C	240° C
«Влажная» точка кипения	155° C	180° C	165° C	Не применимо

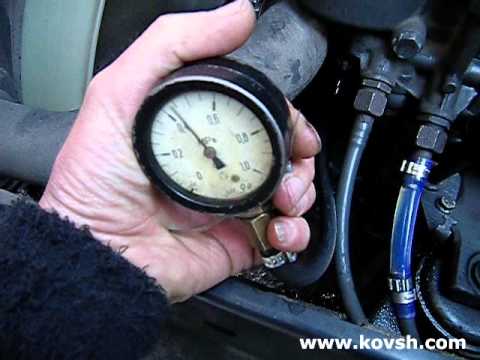

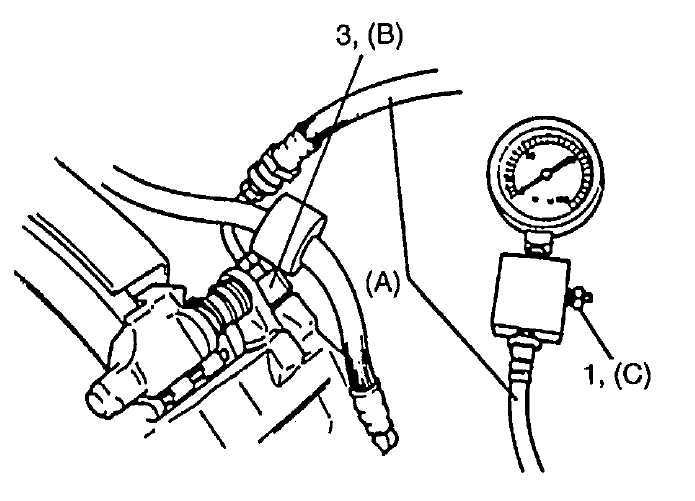

Важная проверка давления:

Перед прокачкой тормозной системы проверьте главный тормозной цилиндр на утечки, подсоединив манометр к тормозной трубке ближайшего суппорта. После этого создайте в системе давление 50 бар и выдержите ее под давлением в течение 45 секунд. За это время потеря давления должна составить не более 4 бар. Более высокое падение давления указывает на наличие утечки в главном тормозном цилиндре, что требует дальнейшей проверки. Также можно выполнить вторую проверку при более низком давлении 10 бар.

Как прокачивать тормозную жидкость в автомобилях с передними и задними дисковыми тормозами

Всегда прокачивайте тормозную систему в установленном порядке, начиная с тормозного суппорта, наиболее отдаленного от главного тормозного цилиндра (либо левого заднего, либо правого заднего в зависимости от расположения руля — справа или слева).

• Закрыв все спускные штуцера, прикрепите спускную трубку к первому суппорту и приоткройте штуцер.
• Медленно и равномерно нажимайте на педаль тормоза до конца ее хода до тех пор, пока тормозная жидкость в спускной трубке не станет чистой, без примеси пузырьков воздуха.
• При полностью нажатой педали затяните штуцер и снимите спускную трубку.
• Перейдите к противоположному заднему суппорту и повторите процедуру.
• По завершении прокачки задних суппортов убедитесь в том, что передние суппорты также работают правильно и в них нет пузырьков воздуха. Выполните прокачку передних суппортов, также начав ее с самого дальнего от главного тормозного цилиндра и завершив прокачку на самом ближнем суппорте.
• И наконец, убедитесь, что педаль тормоза создает достаточное давление при нажатии.

Как прокачивать тормозную жидкость в автомобилях с барабанным тормозным механизмом

Всегда прокачивайте тормозную систему в установленном порядке, начиная с колесного тормозного цилиндра, наиболее удаленного от главного тормозного цилиндра (либо левого заднего, либо правого заднего в зависимости от расположения руля — справа или слева).

Перед началом прокачки крайне важно выполнить необходимую ручную регулировку (если предусмотрена) барабанных тормозных колодок, чтобы установить их правильный зазор с тормозным барабаном в соответствии со спецификациями производителя.

• Закрыв все спускные штуцеры, прикрепите спускную трубку к спускному штуцеру колесного цилиндра, наиболее отдаленного от главного тормозного цилиндра, и приоткройте штуцер.
• Медленно и равномерно нажимайте на педаль тормоза до конца ее хода до тех пор, пока тормозная жидкость в спускной трубке не станет чистой, без примеси пузырьков воздуха.
• При полностью нажатой педали затяните штуцер и снимите спускную трубку.
• Перейдите к противоположному заднему колесному цилиндру и повторите процедуру.
• Завершив прокачку задних колесных цилиндров, убедитесь, что передние суппорты также работают правильно и не содержат пузырьков воздуха, выполнив их прокачку (процедуру также необходимо начать с суппорта, наиболее отдаленного от главного тормозного цилиндра, и закончить ближайшим к главному тормозному цилиндру суппортом).
• И наконец, убедитесь, что педаль тормоза создает достаточное давление при нажатии.

Тормозная система автомобиля — AMO™‎

Тормозная система нужна для замедления или полной остановки автомобиля и состоит из ряда компонентов: тормозные колодки, диски, барабаны и цилиндры. Тормозную систему делят на две: рабочую (для снижения скорости или полной остановки) и стояночную (для удержания машины на неровной поверхности).

Устройство тормозной системы автомобиля

Безопасность автомобиля немыслима без эффективного тормозного управления. На современных легковых автомобилях устанавливают основные тормозные системы, состоящие из тормозного гидропривода и тормозных механизмов. При нажатии на тормозную педаль в гидроприводе основной ТС возникает избыточное давление тормозной жидкости, которое обеспечивает срабатывание «колесных» тормозных механизмов.

Тормозной привод

В гидропривод основной ТС входят:

• главный тормозной цилиндр с вакуумным усилителем;
• регулятор давления в задних тормозных механизмах;
• рабочий контур (трубопровод диаметром 4-8 мм). Он соединяет между собой устройства гидропривода и тормозные механизмы.

 Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе.

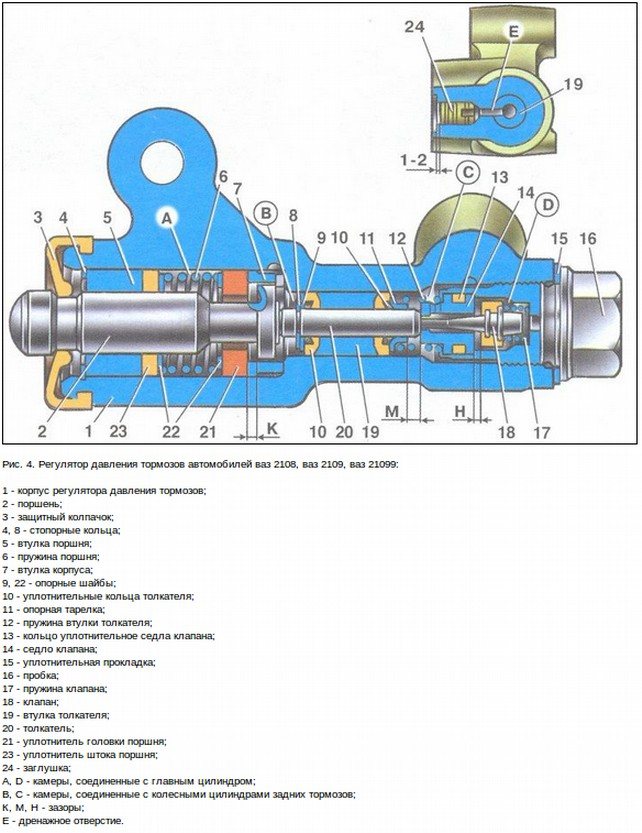

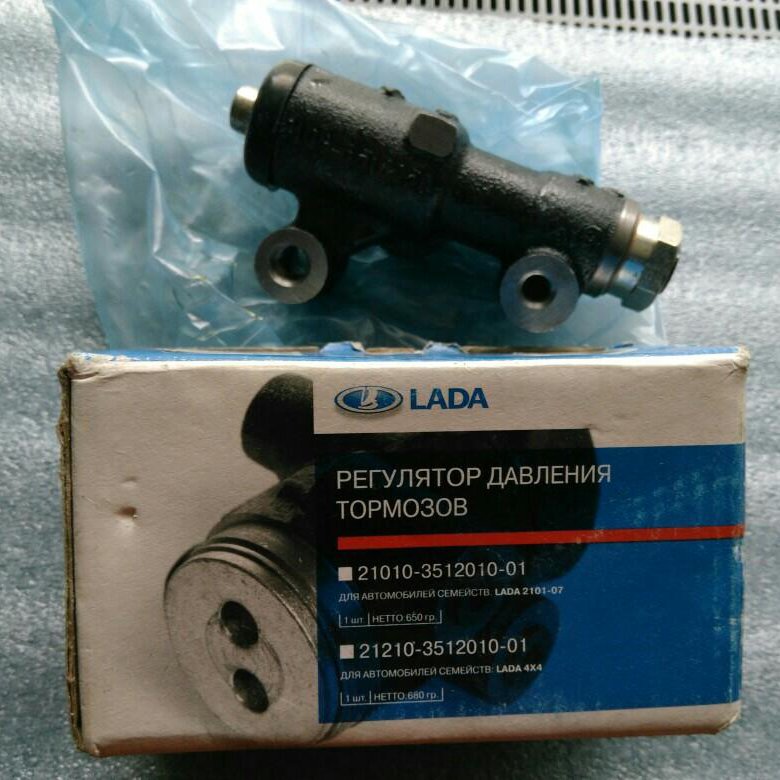

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения создают продольный опрокидывающий момент. Передняя подвеска автомобиля, реагируя на него, «проседает», а задние колеса «разгружаются». Поэтому даже при не экстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля давление в приводе задних тормозов (по сравнению с передними) ограничивается.

Тормозные механизмы автомобиля

Все автомобильные тормозные механизмы разделяют на: дисковые и барабанные.

Дисковые бывают с подвижным или неподвижным суппортом. Наибольшее распространение получили механизмы с подвижным суппортом, которые конструктивно исключают неравномерный износ колодок. Еще одной особенностью тормозного механизма с подвижным суппортом является меняющееся расстояние от его внешнего габарита до колесного диска в зависимости от износа колодок.

По конструктивным особенностям дисковые тормоза эффективнее барабанных и работают в более высоком температурном режиме. Для лучшего отвода тепла из рабочей зоны часто используют вентилируемые диски. Увеличенная толщина вентилируемого диска позволяет разместить между поверхностями трения ребра жесткости, которые обеспечивают принудительную циркуляцию воздуха. При вращении создается центробежная сила, она заставляет поступающий воздух устремляться от центра к краям диска и нагретый воздух выбрасывается в окружающую среду, а вентилируемый диск охлаждается.

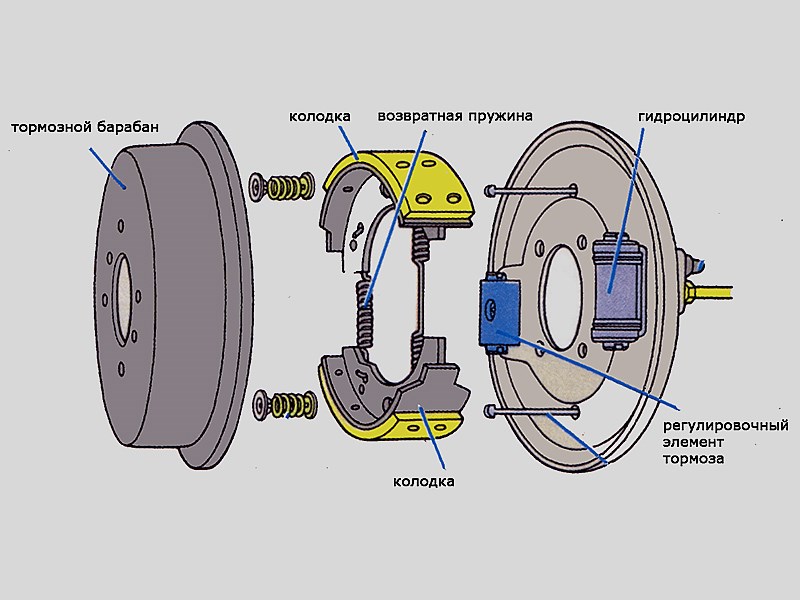

Барабанные тормозные механизмы устанавливают обычно на задние колеса. В процессе работы зазор между колодкой и барабаном увеличивается. Для его устранения предназначены разного рода механические регуляторы. износ колодок компенсируется их самоподводкой, происходящей, как правило, при резком торможении. Теплоотвод в барабанных тормозных механизмах осуществляется через колодочные накладки, массивную металлическую основу колодки и ребра охлаждения тормозного барабана.
На легковых автомобилях возможны следующие сочетания дисковых и барабанных тормозных механизмов:

• четыре дисковых
• два передних дисковых, два задних барабанных

Стояночная система автомобиля
Стояночная тормозная система имеет механический привод, как правило, на задние колеса. Рычаг стояночного тормоза соединяется тонким тросом с задними тормозными механизмами, в которых находится устройство, приводящее в действие штатные или дополнительные (стояночные) колодки.

Почему скрипят и свистят тормозные колодки?

Наверное, каждому водителю знакомо дискомфортное состояние, которое приходилось испытывать при возникновении скрипа тормозов, особенно при интенсивном движении в плотном потоке транспортных средств, в пробках, когда тормозить приходится каждую минуту.

Несовместимость материалов. Тормозящая часть колодок (фрикционная) сделана из различных материалов. У каждого производителя свое оптимальное сочетание тормозящих свойств и долговечности, которое хранится в тайне, ведь конкуренция на рынке существенная. Чем выше жесткость материала, тем эффективнее тормозящие свойства. В то же время присутствует вероятность возникновения вибрирующего эффекта жесткой плоскости, и, как следствие, возникновения свиста или скрипа. При использовании более мягких материалов возникает противоположная ситуация. Вероятность появления свиста и скрипа гораздо меньше, при этом деталь изнашивается намного быстрее.

Тормозной диск. Неравномерный износ и искривление диска — одна из причин скрипа дисковых тормозов. Проблема может возникнуть при въезде в лужу с разогретыми тормозными дисками, при интенсивном торможении, гидроударе или перегреве диска. Хочется отметить, что любые колодки будут издавать скрежет и посторонний шум на искривленном диске, и избавиться от него можно только с помощью замены старого диска на новый, так как проточка диска не всегда дает положительный результат.

Прочие неисправности. К ним можно отнести все неисправности, возникающие в процессе эксплуатации автомобиля, такие как износ подшипника ступицы или частей тормозного механизма, пришедшие в негодность старые тормозные колодки. В таких случаях может появиться не только свист, но и металлический скрежет диска о колодку, на которой отсутствует фрикционное покрытие. В случае износа чаще всего возникает дребезжание или грохот при движении.

Атмосферное воздействие. Сильный мороз, повышенная влажность, слякоть, езда по грунтовым дорогам тоже могут служить причиной появления свиста тормозов. В таких случаях он пропадает при сухой погоде. В случае попадания на трущиеся поверхности инородных предметов достаточно извлечь их или промыть тормозной механизм.

Тормозная жидкость. Как часто её надо менять?

Функция тормозной жидкости – осуществит работу гидропривода, т.е. передаст давление от главного тормозного цилиндра (подчиняющегося педали тормоза) на колесные тормозные цилиндры, которые и затормозят движение с помощью тормозных колодок.

Тормозная жидкость постоянно впитывает влагу из воздуха и конденсации влаги из-за постоянной смены рабочих температур. Это приводит к её загущению зимой, слабой смазке летом и постоянной коррозии металла гидросистемы. А самое страшное, всего 3% растворённой в тормозной жидкости воды снизят примерно на 70 градусов температуру её закипания! Это и есть главная причина того, что менять тормозную жидкость рекомендуют каждые 2-3 года.

Какую тормозную жидкость заливать? Первое и самое главное правило: воспользоваться требованиями производителя, так как они проектировали тормозную систему под конкретные параметры тормозной жидкости. В руководстве также определена периодичность её замены.

Можно ли смешивать тормозную жидкость? Смешивать жидкости различных классов запрещено категорически, в пределах одного класса разных производителей – не рекомендуется из-за возможной несовместимости присадок. Выбирайте только ту тормозную жидкость, что предназначена заводом-изготовителем.

Вот коротко вся информация о тормозной системе в нашей статье.

Подобрать и купить тормозные диски и колодки

Подобрать и купить тормозную жидкость

Рабочая тормозная система. Грузовые автомобили. Тормоза

Рабочая тормозная система

Тормозные рабочие механизмы размещают в колесах автомобиля, поэтому их называют колесными. Различают механический, гидравлический и пневматический привод тормозных механизмов.

В устройстве гидравлического привода используют свойств а жидкостей (закон Паскаля)

Рис. Схема гидравлического тормозного привода А – расположение, Б – соединение, В – действие тормозов. 1 – главный тормозной цилиндр, 2 – трубопроводы, 3 – тормозные цилиндры колес, 4 – тормозная педаль, 5 – присоединение шлангов, 6 – корпус главного тормозного цилиндра, 7 – гибкие шланги, 8 – бачок для тормозной жидкости, 9 – колодка, 10 – тормозной барабан.

Гидравлический привод состоит из главного тормозного цилиндра 1с резервуаром для тормозной жидкости, соединенного трубопроводами 2 с тормозными цилиндрами 3 колес, шланги, гидровакуумного усилителя.

Вся система заполняется специальной тормозной жидкостью, не разъедающей резиновые детали автомобиля.

Жидкость в гидравлической системе тормозов подается от головного цилиндра 1 к цилиндрам 3 колес по металлическим трубкам 2 и специальным шлангам из прорезиненной ткани 7, выдерживающим высокие давления и действие масел. Такая конструкция позволяет управлять тормозами, несмотря на колебания мостов и колес.

Главный тормозной цилиндр .

Главный тормозной цилиндр соединяется с колесными цилиндрами при помощи системы трубопроводов, состоящей из металлических трубок, тройников, штуцеров и гибких шлангов из прорезиненной ткани.

Рис. Главный тормозной цилиндр автомобиля ГАЗ 1 – крышка, 2 – пополнительный бачок, 3 – питающий штуцер, 4 и 17 – корпусы, 5 – защитный колпачок, 6 – толкатель, 7 и 15 – поршни, 8 – упорный болт, 9 – уплотнительное кольцо головки, 10 – манжета, 11, 16 – головки поршня, 12 – упорный стержень, 13 – возвратная пружина, 14 – упор первичного поршня, 18 – упор вторичного поршня, 19 – клапан избыточного давления, А – штуцер выхода жидкости в контур тормозного привода задних колес, Б – штуцер выхода жидкости в контур тормозного привода передних колес, I и II – полости цилиндра.

Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах тормозного привода, поршнем 7 в приводе задних колес, а поршнем 15 в приводе передних колес. Если один из контуров разгерметизируется и перестанет затормаживать связанные с ним колеса, другой будет продолжать работать. При этом у водителя сохранится возможность остановить транспортное средство, правда с меньшей эффективностью.

Поршни размещены в цилиндрах 4 и 17, корпуса которых соединены питающими штуцерами 3 с пополнительным бачком, а выходными штуцерами А и Б – с контурами тормозного привода соответственно задних и передних колес.

Роль перепускного клапана исполняют плавающие головки 11 , установленные на поршнях. В расторможенном положении между головкой и поршнем под действием возвратных пружин устанавливается зазор. Полости I и II цилиндра сообщаются с бачком 2. При нажатии педали тормоза, я поршень тормозного привода задних колес перемещается, а затем при помощи упорного стержня 12 перемещается поршень привода передних колес и нагнетается тормозная жидкость через клапан 19 в рабочие тормозные цилиндры колес. Под действием пружин головки 11 поршней прижимаются к их торцу, рассоединяя полости I и II с бачком и в тормозном приводе создается давление. С помощью клапанов 19 в тормозной системе поддерживается избыточное давление тормозной жидкости 40 – 80 кПа. После прекращения нажатия педали поршень возвращается в исходное положение пружиной 13.

Под капотом автомобиля расположен запасной бачок 2, изготовленный из прозрачного материала, что позволяет контролировать уровень жидкости в нем. Пополнительный бачок служит для питания тормозной системы. Цилиндр и бачок соединены отверстиями, через которые жидкость перетекает из бачка в цилиндр и обратно.

Уровень жидкости должен всегда находится на расстоянии 15 – 20 мм от кромки заливного отверстия.

Бачок имеет три изолированные секции, одна из которых питает систему привода сцепления, а две другие – систему раздельного привода тормозов.

На автомобилях установлен двухконтурный тормозной привод с раздельным торможением передних и задних колес, имеющий в каждом контуре гидровакуумный усилитель и вакуумный баллон с запорным клапаном, которые обеспечивают независимое питание каждого контура. Гидровакуумный усилитель служит для снижения усилия водителя, нажимающего на педаль тормоза, используя вакуум, возникающий во всасывающем трубопроводе двигателя.

Гидровакуумный усилитель состоит из корпуса (силовой камеры), гидравлического цилиндра 9 и клапана управления. В корпусе силовой камеры установлена диафрагма с упорной тарелкой, пружина и толкатель. Толкатель одним концом соединен с тарелкой диафрагмы, а с другой с поршнем цилиндра усилителя, в котором установлен шариковый клапан. Силовая камера разделена подвижной диафрагмой на две части, соединенные между собой хомутиками.

Одна часть связана с атмосферой, а другая с выпускным коллектором двигателя. Гидровакуумный усилитель работает следующим образом, когда педаль тормоза отпущена, воздушный клапан управления закрыт, а вакуумный открыт, и через него обе полости камеры сообщаются между собой.

При нажатии на педаль тормоза 1, водитель принудительно перемещает диафрагму, шариковый клапан поршня 10 усилителя открывается, и жидкость из главного тормозного цилиндра поступает к колесным тормозам, приводя их в действие и создавая дополнительную силу на штоке главного тормозного цилиндра, действующую в том же направлении куда перемещает шток нога водителя. В результате для достижения необходимой эффективности торможения нажимать на педаль тормоза можно с меньшим усилием.

Вакуумный усилитель рабочей тормозной системы действует только при работающем двигателе. Это необходимо учитывать при движении транспортного средства с неработающим двигателем (например, при буксировке неисправного транспортного средства). В последнем случае, чтобы снизить скорость или остановить автомобиль, на педаль тормоза придется нажимать с большим усилием, чем на транспортном средстве с работающим усилителем.

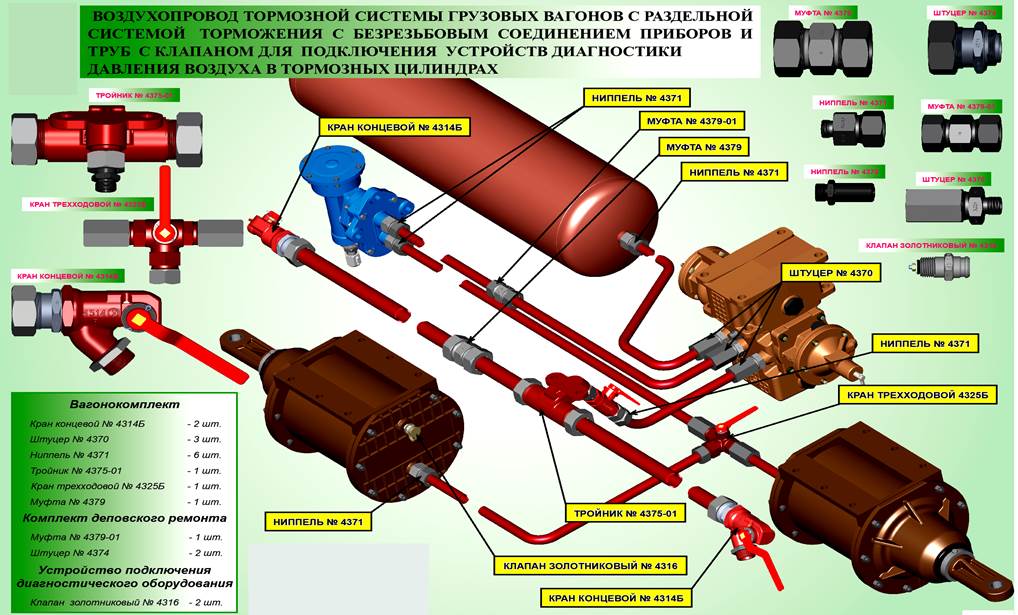

Тормозная система с пневмоприводом . Работа пневматической системы тормозов: в компрессоре создается запас воздуха под давлением, который хранится в воздушных баллонах. При нажатии на педаль тормоза воздействует на тормозной кран, который создает давление в тормозных камерах, которые приводят в действие через рычаг тормозной механизм, который и производит торможение и при отпуске педали прекращается торможение.

Пневмопривод применяют на автомобилях большой грузоподъемности. Он позволяет получать достаточно большие силы в тормозных механизмах при небольших силах, прикладываемых водителем к тормозной педали.

Рис. Схема пневматического привода тормозов автомобиля ЗИЛ. 1 – компрессор, 2 – манометр, 3 – воздушные баллоны, 4 – задние тормозные камеры, 5 – соединительная головка, 6 – разобщительный кран, 7 – соединительный шланг, 8 – тормозной кран, 9 – передние тормозные камеры.

В пневматический привод автомобиля входят компрессор 1, нагнетающий сжатый воздух в баллоны(ресиверы)3, тормозные камеры 4 и 9, тормозной кран 8, связанный с тягой тормозной педалью и соединительная головка 5 с разобщительным краном 6, позволяющая соединять тормозную систему прицепа к системе пневматического привода тормозов автомобиля – тягача.

Вал компрессора приводится во вращение от коленчатого вала двигателя ременной передачей. Создаваемое компрессором давление автоматически ограничивается регулятором давления. Величину давления контролируют манометром.

При нажатии на педаль тормоза, тормозной кран сообщает тормозные камеры всех колес с ресиверами. Тормозная камера приводит в действие тормозной механизм за счет энергии сжатого воздуха. Поступающий в каждую камеру сжатый воздух, который прогибает диафрагму к корпусу вместе с диском и перемещает шток.

Рис. Тормозная камера 1 – крышка корпуса, 2 – штуцер для подвода и отвода воздуха, 3 – диафрагма, 4 – корпус, 5 – шток, 6 – рычаг, 7 – червяк, 8 – фиксатор червяка, 9 – червячная шестерня, 10 – вал разжимного кулака тормозного механизма, 11 – пружины диафрагмы.

Шток повертывает рычаг 6, а вместе с ним и вал 10 разжимного кулака тормозного механизма колеса, прижимающего колодки к тормозному барабану. После отпускания педали тормоза колодки возвращаются в исходное положение, тормозной кран 8 разобщает с ресиверами тормозные камеры и соединяет их с атмосферой. Воздух из камер выходит, пружины 11 возвращают диафрагму в первоначальное положение и торможение прекращается. Вмонтированные в рычаг 6 червяк 7 и червячная шестерня 9 позволяют поворачивать вал 10 относительно рычага и этим регулировать зазор между колодками и барабаном тормозного механизма. Компрессор является источником сжатого воздуха, питающим все агрегаты пневматической системы. На грузовых автомобилях и автобусах применяют одноступенчатые двухцилиндровые компрессоры одностороннего действия . Компрессор нагнетает воздух в воздушные баллоны.

Рис. Схема компрессора. 1 – поршень, 2 – нагнетательный клапан, 3 – трубопровод подачи воздуха в воздушный баллон, 4 – впускной клапан, 5 – воздухопровод от воздушного фильтра, 6 – регулировочный колпак, 7 – шток, 8 – блок шариковых клапанов, 9 – трубопровод от воздушного баллона, 10 – разгрузочный канал, 11 – плунжер разгрузочного устройства, А – блок цилиндров, Б – регулятор давления, В – отверстие.

При ходе поршня вниз, в цилиндре компрессора создается вакуум, открывается впускной клапан и через воздушный фильтр двигателя поступает воздух. При ходе поршня вверх, впускной клапан закрывается, сжатый воздух через открытый нагнетательный клапан 2, поступает через трубопроводы в головку и воздушные баллоны.

Регулятор давления Б поддерживает заданное давление воздуха в пневмосистеме автоматически. Конструкция регулятора включает в себя корпус и блок из восьми шариковых клапанов. При давлении в системе ниже 0,6 МПа шариковые клапаны опущены и нижний шарик закрывает отверстие, сообщающееся с воздушными баллонами. Через наклонные каналы штуцера и отверстие В в разгрузочное устройство попадает воздух из атмосферы.

Шариковые клапана поднимаются, когда давление в системе достигнет 0,75МПа, верхний шарик закроет наклонные канал штуцера, перекрыв доступ воздуха из атмосферы, в разгрузочное устройство начинает поступать воздух из баллонов. Сжатый воздух выключает впускные клапаны компрессора из работы. Верхний клапан открывается при давлении в системе 0,75МПа, а нижний при давлении менее 0, 6 МПа.

Регулировочным колпаком 6 можно регулировать затяжку пружины и устанавливать давление, при котором компрессор будет выключаться.

Воздушные баллоны необходимы для хранения сжатого воздуха. На баллонах имеются кран для слива конденсата, и на правом баллоне кран отбора воздуха. Объема воздушных баллонов хватает до 10 торможений.

Чтобы исключить повышения давления в системе пневматических тормозов, при неисправном регуляторе давления, на воздушном баллоне установлен предохранительный клапан, который открывается если давление в системе превысит 0,95 МПа.

Рис. Масловлагоотделитель.

Масловлагоотделитель – устанавливается перед баллонами и предназначен для очистки сжатого воздуха, поступающего из компрессора от масла и влаги. Масло оказывает вредное действие на резиновые детали пневматической системы, а пары воды, конденсируясь в узлах системы при отрицательных температурах замерзают, что приводит к нарушению работы основных элементов пневматической системы автомобиля.

В корпусе 1 установлен обратный клапан 2, прижимаемый к гнезду пружиной 3. Сверху корпус закрыт пробкой 4. Для уплотнения корпуса и стакана 7 установлено резиновое кольцо 8 (уплотнение происходит при затяжке конусного наконечника стяжного стержня 6). Воздух из компрессора поступает в отверстие А, проходит через латунную сетку элемента 5, отделяясь от масла и влаги, поступает в отверстие стержня, и, отжимая обратный клапан, выходит в трубопровод, связанный с баллоном.

Оставшееся на сетке масло и влага стекают в стакан 7. Для выпуска конденсата в нижней части стакана устанавливают сливной краник.

Рис. Сливной кран

Сливные краны предназначены для периодического слива конденсата из всех баллонов и масловлагоотделителя. Выпуск конденсата осуществляется наклоном клапана 3 с помощью кольца 5. Пружина 2 прижимает клапан к седлу 4 в нормальном состоянии. С помощью штуцера 1 кран вворачивается в баллон.

Для повышения надежности работы пневматической системы и исключения замерзания конденсата применяют антифризный насос, который устанавливают между масловлагоотделителем и регулятором давления. Он служит для подачи в пневматическую систему порции морозостойкой жидкости, которая находится в специальном бачке.

Антифризный насос должен работать только в холодное время года. В теплое время его снимают. Он заполняется смесью этилового (300 см3) и изоамилового (2 см3) спиртов.

Разгрузочное устройство . Работает от регулятора давления и расположено в блоке цилиндров компрессора. Когда давление сжатого воздуха в системе достигает 0,75 МПа срабатывает регулятор давления Б. Поступление воздуха в систему тормозов прекращается, так как открываются впускные клапаны 4 обоих цилиндров под действием воздуха попадающего из баллона через трубопровод в разгрузочный канал и поднимают плунжеры, которые в свою очередь открывают клапаны.

При снижении давления происходит обратный процесс. Плунжеры опускаются и на клапаны перестает действовать разгрузочное устройство.

Сжатый воздух поступает в баллоны, до тех пор, пока давление в них не достигнет 0,75 МПа.

Блок цилиндров и головку блока во время работы охлаждают жидкостью, поступающей из системы охлаждения в водяную рубашку блока цилиндров компрессора. По маслопроводу поступает масло, которое смазывает трущиеся детали компрессора.

Тормозной кран . Тормозной кран предназначен для управления колесными тормозами автомобиля и прицепа. Тормозной кран служит для управления тормозами автомобиля в результате регулировки подачи сжатого воздуха из баллонов к тормозным камерам.

Рис. Тормозной кран автомобиля ЗИЛ

1 – корпус рычагов, 2 – двойной рычаг, 3 – болт, 4 – кулачок, 5 – тяга, 6 – нлаправляющая, 7 – шток секции торможения прицепа, 8 – диафрагма, 9 и 12 – седла клапанов, 10 – впускной клапан, 11 – выпускной клапан, 13 – включатель стоп-сигнала, 14 – диафрагма стоп-сигнала, 15 – шток секции торможения автомобиля, 16 – корпус тормозного крана.

Тормозной кран обеспечивает постоянное тормозное усилие при неизменном положении тормозной педали и быстром растормаживание при прекращении нажатия на педаль.

Корпус тормозного крана разделен на две секции – нижняя управляет тормозами автомобиля, а верхняя – тормозами прицепа. В каждой секции между крышкой и корпусом закреплена диафрагма из прорезиненной ткани с гнездом выпуклого клапана. Крышки секций снабжены двойными клапанами, расположенными на одном стрежне и имеющих общую пружину. В корпусе тормозного крана расположены два штока с пружинами 7 и 15.

К корпусу тормозного крана прикреплен корпус рычагов, в котором, в свою очередь, находятся двойной рычаг 2 и тяга 5. Двойной рычаг состоит из двух половин, соединенных между собой подвижной осью.

Если нажать на педаль тормоза, то тяга5 смешается влево, увлекая за собой верхний рычаг 2, перемещает шток 7 верхней секции влево. Когда верхний шток 7 упрется в ограничительный болт 3, нижний конец верхней половины рычага отводит нижнюю половину рычага вправо вместе со штоком нижней секции. Тормоза прицепа включаются несколько раньше, чем тормоза автомобиля, что исключает столкновение прицепа с автомобилем.

Рис. Схемы действия тормозов: а – при растормаживании, б – при торможении. 1 – компрессор, 2 – тормозной кран, 3 и 13 – выпускные клапаны, 4 и 5 – впускные клапаны, 6 – разобщающий кран, 7 – воздухораспределитель, 8 – воздушный баллон прицепа, 9 – тормозная камера колеса прицепа, 10 – воздушный баллон автомобиля, 11 – тормозная камера колеса автомобиля, 12 – пружина впускного клапана, 14 – тяга.

верхней секции открыт в расторможенном состоянии, и сжатый воздух из баллонов проходит в воздухораспределитель и заряжает баллон прицепа.

Выпускной клапан 3 открыт и сообщает тормозные камеры автомобиля с атмосферой, при закрытом впускном клапане 4.

При нажатии на педаль тормоза, тяга 14 перемещается влево вместе со штоком и верхним концом рычага 2, отводя за собой седло клапана 13. Под действием пружины 12 впускной клапан верхней секции закрывается, а выпускной открывается. Сжатый воздух из баллона прицепа поступает в тормозные камеры 9, а воздух из воздухораспределителя выходит в атмосферу. Колеса прицепа будут заторможены.

Торможение на стоянке осуществляется механизмом ручного привода тормозов прицепа, соединенного с центральным тормозом автомобиля.

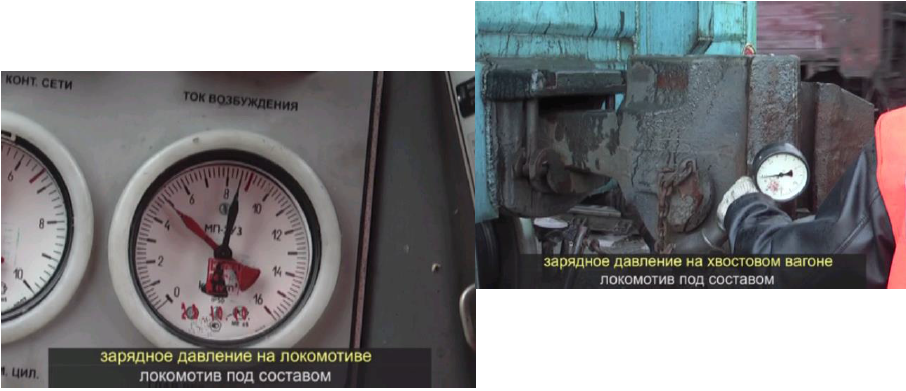

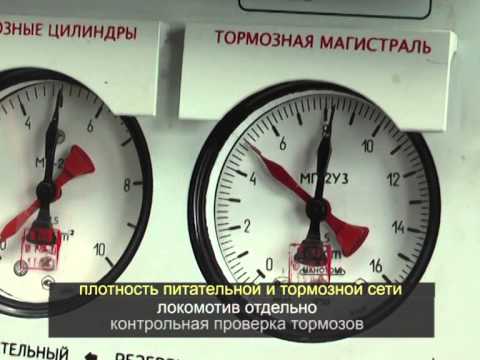

Манометр позволяет проверять давление воздуха как в воздушных баллонах, так и в тормозных камерах системы пневматического привода. Для этого он имеет две стрелки и две шкалы. По нижней шкале проверяет давление в тормозных камерах, по верхней – в воздушных баллонах.

Воздушный фильтр предназначен для очистки воздуха, поступающего от компрессора в пневматическую систему от влаги и от масла. Он установлен на поперечной балке крепления воздушных баллонов.

Данный текст является ознакомительным фрагментом.

Система противоречий

Система противоречий
Довольно редко бывает так, что некий объект возникает как результат разрешения одного-единственного противоречия, обычно накапливается целый комплект противоречий и ограничений.Скажем, создание водородной энергетики обусловлено следующими

МИФ КАК СИСТЕМА

МИФ КАК СИСТЕМА
Человек всегда стремился познать истоки своего бытия, пытался понять свой путь, найти начало начал. Почему «в начале было слово», почему по всему миру повторяются сходные предания, почему в этом повторяющемся мире возникают все новые и новые литературные

9.4. Позиционная система

9.4. Позиционная система
Основы позиционной системы заложили вавилоняне. В системе счисления, которую они заимствовали от своих предшественников — шумерийцев, мы с самого начала (т. е. в древнейших дошедших до нас глиняных табличках, относящихся к началу третьего

3.4.2. Система «ДЖИТ»

3.4.2. Система «ДЖИТ»
Это новая форма организации «just in time», буквально означающая «производство точно в срок». Ее фундаментальный смысл: ноль запасов, ноль отказов, ноль дефектов. Подробнее ДЖИТ представляет собой технологию, которая подразумевает снижение запаса

Метрическая система

Метрическая система
Французская комиссия мер и весов во времена Французской революции так отзывалась о новой системе: «Определение этих мер и весов, взятое из природы и тем самым освобожденное от всякого произвола, будет ныне устойчивым, непоколебимым и

Система радиоуправления

Система радиоуправления
Система радиоуправления специально создана для подобных дирижаблей (см. рис. 14.5). Она имеет исключительно малый вес. Блок движителя представляет собой сдвоенный турбовентилятор, закрепленный к нижней части дирижабля. Каждый вентилятор может

4 Прощай, Система!

4
Прощай, Система!
Каждый воин должен понимать свой маневр
А. В. Суворов
Свое Училище мы называли Системой по первому слову расхожего бюрократического выражения «система военно-морского образования». Словно жило самостоятельной жизнью в курсантском жаргоне:

5.4.3 Эксплуатация система

5.4.3 Эксплуатация система
Данная работа состоит из следующей задачи:5.4.3.1 Система должна эксплуатироваться в установленной для нее эксплуатационной среде в соответствии с документацией

Двоичная система счисления – идеальная система для ЭВМ

Двоичная система счисления – идеальная система для ЭВМ
Мы уже говорили о том. что в нервных сетях действуют законы двоичного счисления: О или 1, ДА или НЕТ. Какими особенностями отличается двоичная система? Почему именно её избрали для ЭВМ?Мы принимаем как должное счёт до

4.2 Система качества

4.2 Система качества
4.2.1 Лаборатория должна установить, внедрить и поддерживать систему качества в соответствии с областью ее деятельности. Лаборатория должна документально оформить свою политику, системы, программы, процедуры и инструкции в объеме, необходимом для

4.4. Система «Оборонсертифика»

4.4. Система «Оборонсертифика»
По инициативе Министерства оборонной промышленности РФ создана и зарегистрирована в Госстандарте России система добровольной сертификации продукции и систем качества предприятий оборонных отраслей промышленности –

Стояночная тормозная система

Стояночная тормозная система
Тормозные колодки автомобиля ГАЗ имеют фрикционные накладки для увеличения коэффициента трения. Разжимным приспособлением служит гидравлический рабочий тормозной цилиндр 5 колеса.Принцип действия тормозной системы заключается в

Система смазки

Система смазки
Система смазки достаточно проста. Основные части этой системы: поддон картера (резервуар для масла), масляный насос с маслоприемником и сетчатым фильтром, масляные фильтры грубой и тонкой очистки, редукционный, перепускной и предохранительный клапаны,

Тормозная система ГАЗ-53 (стр. 6 из 14)

По расположению на автомобиле различают тормоза, действующие на колеса и на силовую передачу. Основными являются первые. Вторые же предназначены для удержания автомобиля на месте и лишь в крайних случаях для торможения при движении.

Если торможение одного и того же барабана или диска осуществляется двумя независимо действующими системами колодок или лент, то такие тормоза называются двойными.

В зависимости от типа привода тормоза могут быть с механическим, гидравлическим и пневматическим приводами.

Устройство Тормозной системы ГАЗ-53

Автомобиль оборудован рабочей и стояночной тормозными системами. Рабочая тормозная система состоит из четырех тормозных механизмов и гидравлического привода, который имеет диагональное разделение контуров. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего. Это значительно повышает безопасность вождения автомобиля. В гидравлический привод включены вакуумный усилитель и двухконтурный регулятор давления задних тормозов. Первый снижает усилие на тормозной педали, второй повышает безопасность движения автомобиля. Помимо гидравлического привода, тормозные механизмы задних колес имеют механический привод от рычага стояночного тормоза, установленного на полу кузова.

Вакуумный усилитель

Резиновая диафрагма вместе с корпусом клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную Б. Камера А соединяется с впускной трубой двигателя.

Корпус клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом. В корпусе клапана размещены шток привода главного цилиндра с опорной втулкой буферштока, поршень корпуса клапана, клапан в сборе, возвратные пружины толкателя и клапана, воздушный фильтр, толкатель. При нажатии на педаль перемещается толкатель, поршень и корпус клапана, а вслед за ними и клапан до упора в седло корпуса клапана. При этом камеры А и Б разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера Б соединяется с атмосферой. Воздух, поступивший через фильтр, зазор между поршнем и клапаном и канал В, давит на диафрагму. За счет разности давления в камерах А и Б корпус клапана перемещается вместе со штоком, который действует на поршень главного цилиндра. При отпущенной педали клапан отходит от своего корпуса, и через образовавшийся зазор и каналы камеры А и Б сообщаются между собой.

Гидровакуумный усилитель ножного тормоза

На автомобилях ГАЗ-53 и ГАЗ-66 установлен гидровакуумный усилитель ножного тормоза. Наличие его в системе тормозов позволяет останавливать полностью груженый автомобиль с меньшей затратой физических сил водителя.

Принцип действия усилителя состоит в использовании разрежения впускной трубы двигателя для создания дополнительного давления в системе тормозов с гидравлическим приводом.

Если гидровакуумный усилитель не будет работать, то тормозная система работать будет, но при этом возрастет величина усилия, прилагаемого водителем к педали тормоза, увеличится путь торможения автомобиля.

На риспоказано обшее устройство гидровакуумного усилителя, который состоит из камеры усилителя, гидравлического цилиндра и клапана управления.

Корпус камеры 1 усилителя состоит из двух одинаковых штампованных половинок, связанных между собой хомутами. Внутри корпуса камеры 1 установлены: диафрагма 2, пружина 5 и толкатель поршня 4, который одним концом соединен с тарелкой 3, а вторым —с поршнем 9 телями. Внутри поршня помещен клапан 7, который прижимается к седлу пружиной 10. Клапан бывает закрыт во время работы усилителя и открывается после полного расторможения, когда толкатель 6 клапана пойдет до упорней шайбы.

Удаление воздуха из цилиндра производится через перепускные клапаны 13.

На рис дана схема гидровакуумного усилителя. Если двигатель работает и тормозная педаль не нажата, то вакуум, образующийся во всасывающей трубе, предается в полости III и IV клапана управления и в юсти V й VI камеры усилителя

Давление на диафрагму 2 усилителя с обеих сторон будет одинаково, и она под действием пружины занимает исходное положение. При торможении усилие от педали передается тормозной жидкости главного цилиндра. Жидкость, проходя через отверстие в поршне 9 цилиндра 14 усилителя, идет в гидравлическую магистраль рабочих тормозных цилиндров колес автомобиля. Одновременно тормозная жидкость поступает в полости I и II клапана управления и прижимает диафрагмы к своим толкателям. В первоначальный момент давление тормозной жидкости одинаково во всей гидравлической магистрали. При этом большой толкатель создает усилие, примерно в три раза большее, чем малый толкатель, за счет увеличенной площади его опорной части и, перемещаясь в направлении малого толкателя, закрывает вакуумный клапан.

Полости III и IV разобщаются между собой, но разрежение в них продолжает оставаться. Атмосферный клапан в этот момент еще закрыт, но при дальнейшем повышении давления жидкости на толкатель он открывается. Наружный воздух через фильтр поступает в полость IV, а оттуда через трубопровод в полость V. Разность давлений в полостях V и VI передается через диафрагму и толкатель на поршень цилиндра усилителя, чем и создается дополнительное давление в гидравлической магистрали-.

При снятии нагрузки с тормозной педали давление в гидравлической магистрали между главным цилиндром и клапаном управления падает. Это дает возможность пружине в клапане управления за счет силы ее сжатия поставить в исходное положение большой и малый толкатели. При этом закрывается атмосферный клапан и открывается вакуумный клапан. В полостях III, IV, V и VI устанавливается одинаковый вакуум, и диафрагма под действием пружины, отойдя влево вместе со штоком, возвращается в исходное положение. Поршень 9 дойдет до упорной шайбы, и клапан 7 откроется. Жидкость, вытесненная при торможении в магистраль, возвращается обратно в главный цилиндр, и тормозная система полностью растормаживается.

В систему вакуумного трубопровода между всасывающей трубой и гидровакуумным усилителем установлен запорный клапан, который автоматически , разъединяет их при остановке двигателя. Это позволяет за счет внутреннего запаса вакуума в системе произвести без участия двигателя одно-два торможения.

Регулятор давления

Это устройство регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления включен в оба контура тормозной системы, и через него тормозная жидкость поступает к обоим задним тормозным механизмам. Регулятор давления крепится к кронштейну двумя болтами. При этом передний болт одновременно крепит вильчатый кронштейн рычага привода регулятора давления. На пальце этого рычага шарнирно штифтом крепится двухплечий рычаг. Его верхнее плечо через ось связано с упругим рычагом, другой конец которого через серьгу шарнир соединяется с кронштейном рычага задней подвески. Кронштейн вместе с рычагом за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг действует на поршень регулятора. В исходном положении педали тормоза поршень поджат рычагом через пластинчатую пружину к толкателю, который под этим усилием поджимается к седлу клапана. При этом клапан отжимается от седла и образуется зазор, а также зазор между головкой поршня и уплотнителем. Через эти зазоры камеры сообщаются между собой.

Колесные тормозные механизмы. Автомобиль ГАЗ-51А имеет ножные тормоза, действующие на все четыре колеса, и ручной тормоз, действующий на силовую передачу.

На рисунке показан колесный тормоз автомобиля ГАЗ-51А. На кожухе заднего моста или к флянцу поворотной цапфы переднего моста неподвижно укреплен тормозной диск /, на котором установлены две колодки 13 с фрикционными накладками //. Каждая колодка имеет внизу отдельную опору в виде эксцентриковой шайбы на пальце 10, а сверху опирается на эксцентрик 5; к эксцентрикам 6 колодки прижимаются пружиной 12. От бокового смещения колодки удерживаются скобами.

В цилиндр 5 поступает тормозная жидкость, давление которой раздвигает поршни и через толкатели прижимает колодки к тормозному барабану.

Зазор между тормозными колодками и барабаном регулируется в верхней и нижней части колодок. В нижней части — эксцентриковыми шайбами, которые поворачиваются вместе с пальцами 10 в отверстиях полок колодок. Пальцы 10 укреплены в отверстиях тормозного диска 1 гайками 9. Выступающие концы пальцев имеют лыски для ключа и регулировочные метки, которые Передняя колодка по ходу автомобиля (на рисунке левая) работает по направлению вращения тормозного барабана и прижимается к нему еще и за счет силы трения, чем создает большее торможение «по сравнению с задней колодкой, работающей против вращения барабана. В результате этого накладки могут изнашиваться неравномерно. Для равномерного износа накладка передней (левой) колодки делается а это уравнивает удельные давления на поверхности вкладок и их износ. Здесь усиливающее действие за счет трения получается только у одной передней колодки. Чтобы уравнять удельное давление на трущейся поверхности обеих колодок, а

Регулятор давления тормозов — устройство и установка

Назначение регулятора давления тормозов

Регулятор давления тормозов «ВАЗ», как, впрочем, и любого другого транспортного средства, представляет собой устройство, функциональное назначение которого заключается в обеспечении устойчивости, то есть способности автомобиля удерживать заданное направление и положение на дорожном полотне в процессе торможения.

Практическая реализация данной функции происходит в результате преобразования значения тормозной силы вследствие влияния следующих факторов:

• нажатия водителем тормозной педали;

• степени загрузки транспортного средства;

• интенсивности торможения.

Чем же продиктована необходимость применения регулятора давления? В первую очередь — безопасностью. Даже самые высококачественные шины не гарантируют отсутствия проскальзывания элементов протектора относительно дорожного полотна в продольном направлении, что, в свою очередь, инициирует уменьшение сопротивления колеса силам, направленным перпендикулярно оси автомобиля.  Возникает, так называемый «юз».

Любой тормозной механизм, независимо от своей конструкции, в той или иной степени блокирует колесо. Однако достаточно важно, в какой именно последовательности происходит блокировка и провоцируемый ею «юз». Наименее опасным считается вариант, при котором блокировка передней колесной пары происходит раньше, чем блокировка задней. Использование в тормозной системе регулятора давления тормозов, как раз и призвано обеспечить именно такую последовательность блокировки колес.

Устройство и принцип действия регулятора

Регулятор давления тормозов «ВАЗ» включен в контур привода, обеспечивающего срабатывание тормозных механизмов задней колесной пары. Его основной функциональной задачей является коррекция величины давления в контуре привода задних тормозных механизмов, в зависимости от позиции кузова автомобиля относительно заднего моста, или от нагрузки транспортного средства. Характер его работы сродни работе ограничительного клапана, поскольку он так же прерывает поступление тормозной жидкости к задним тормозным механизмам, минимизируя тем самым вероятность возникновения «юза» задней колесной пары.

Основными конструктивными элементами регулятора давления являются:

Регулятор монтируется при помощи кронштейна и посредством торсионного рычага и тяги соединяется с балкой заднего моста.  Кроме того, во внутреннем пространстве корпуса регулятора имеются две полости, одна из которых (поз.А) соединена с главным тормозным цилиндром (далее по тексту ГТЦ), а другая (поз.Б) — с тормозными цилиндрами колес.

Нерабочее состояние регулятора предполагает следующие позиции основных элементов:

• Торсионный рычаг и пружина (поз. 9) оказывают давление на поршень (поз.10), который упирается в пробку (поз.6).

• В этом случае образуются зазоры между полостями «А» и «Б», что позволяет уравнять величину давления в них и в гидравлическом приводе тормозов.

В процессе торможения под воздействием инерционных сил задняя часть транспортного средства подается вверх, что способствует уменьшению давления  со стороны торсионного рычага на поршень. Вследствие большей площади верхнего торца поршня сила давления, воздействующая на него, превысит встречную силу давления, что приведет к опусканию поршня. В момент достижения поршнем нижнего положения и вхождения в уплотнитель, прерывается сообщение между полостями «А» и «Б», что инициирует возникновение разницы давлений в них. Давление в полости «Б» снизится на величину, определяющую равновесие поршня, то есть происходит регулировка величины тормозного момента в тормозных механизмах задней колесной пары.

Диагностика регулятора давления

Как проверить, исправен ли регулятор давления тормозов «ВАЗ»? Данная процедура выполняется достаточно просто:

• Установите автомобиль над смотровой ямой (поднимите на специальном подъемнике).

• Тщательно очистите от грязи и старой смазки корпус регулятора и защитный чехол, а также место соединения торсионного рычага с поршнем.

• После нажатия на тормозную педаль перемещение поршня (с одновременным закручиванием торсионного рычага) исправного регулятора должно составить 0,5-0,9 миллиметров.

• Повторите описанную процедуру несколько раз. Это позволит вам убедиться в стабильности функционирования регулятора давления.

Неподвижность поршня после нажатия на тормозную педаль позволяет предположить наличие коррозионных процессов в области соприкосновения корпуса с поршнем, что свидетельствует о возникновении необходимости замены регулятора новым. По окончании проверки работоспособности на рабочие элементы регулятора наносят слой смазки («ДТ-1») и устанавливают защитный чехол.

Установка (снятие) регулятора давления

Для того чтобы снять регулятор давления тормозов «ВАЗ», необходимо выполнить следующие действия:

• Отсоединяем рычаг привода от рычага задней подвески. Для этого по очереди демонтируем стопорное кольцо пальца, шайбу и серьгу.

• Отсоединяем трубопроводы подачи тормозной жидкости, стараясь не допустить ее (жидкости) пролива.

Внимание! Перед демонтажем трубопроводов сделайте на них и соответствующих им гнездах отметки, что позволит вам не допустить перепутывания соединений в процессе монтажа.

Монтаж регулятора осуществляется в порядке, обратном приведенному выше.

Комбинированный прибор для проверки давления

Специальные инструменты ATE

• Home
• ПРОДУКЦИЯ
• Комбинированный прибор для проверки давления

Артикул №
03.9305-1020.4
730032

Комбинированный прибор фирмы ATE для проверки давления  позволяет точные измерения всех давлений в гидравлической тормозной системе. Кроме того, этот практичный и прочный прибор измеряет уровень пониженного давления, например, в усилителе тормозной силы.

Таким образом комбинированный прибор фирмы ATE для проверки давления является необходимым вспомогательным средством для профессионального поиска неполадок, а также для регулировки гидравлических циклов тормозной системы. Он оснащён двумя измерительными циклами с манометром высокого давления в каждом из них, что позволяет одновременное измерение давления в обоих тормозных циклах. Благодаря этому пользователь может быстро установить, является ли, например, неравномерное распределение давления причиной увода автомобиля в сторону при торможении.

Подсоединив оба измерительных цикла к одному тормозному циклу, можно достоверно проверить функцию и установку регулятора тормозного усилия. Также, в одном измерительном цикле комбинированный прибор для проверки давления располагает манометром низкого давления, который отключается при давлении 9,5 бар. Таким образом возможны проверки на герметичность тормозной системы как в области низкого, так и в области высокого давления. С вакуумным манометром специалист может проверять функцию и герметичность системы низкого давления.

Прибор фирмы ATE для проверки давления подсоединяется к гидравлической системе тормоза автомобиля с помощью штепсельных соединений и адаптеров, которые вкручиваются на место перепускных клапанов. Практически не расширяющиеся минишланги передают давление к прибору без потерь, что гарантирует высокую измерительную точность. Все принадлежности хранятся на соответствующих держателях самого прибора.

Цена:
По запросу

Преимущества

• одновременное измерение и сравнение тормозного давления в обоих тормозных циклах
• проверка вакуума в системе низкого давления
• очень прочная конструкция
• высокая измерительная точность
• подсоединительные адаптеры хранятся в самом приборе

Комплект поставки

• полностью укомплектованный прибор с соединительным шлангами
• 2 комплекта соединительных ниппелей (содержание каждого коплекта: 7 ниппелей с размером винтовой резьбы от M6 до M12 x 1,5)
• 1 проверочный соединительный адаптер
• 2 вставных ниппеля
• 3 вакуумных соединительных штуцера
• 1 угловое соединение (состоит из полого винта и кольцевого штуцера)
• руководство по эксплуатации

Техн.

спецификации

Другие изображения

фильмы

Принадлежности

Удлинительный шланг

Пятиметровое удлинение шлангов комбинированного прибора проверки давления фирмы ATE

Стопор педали

Тормозная педаль находится под постоянной нагрузкой

Spareparts list

ate_wk7_ersatzteillisten.pdf

Правильное гидравлическое давление — основа хорошей тормозной системы

В некоторых теориях тормозная «система» сравнима с гоночным двигателем. Гонщик концентрируется на сборе компонентов для создания мощного двигателя, но неправильный выбор кулачка, механизма газораспределения или многих других элементов может привести к гораздо меньшей доступной мощности.

То же самое касается тормозов, чтобы остановить ваш хот-род. Компоненты здесь, там и где угодно могут обеспечить вам тормоза, но является ли это правильной системой, которая адекватно остановит всю эту инерцию качения, когда она достигнет финишной черты драгстрипа?

Фотографии Арти Мопина, Тодда Сильви и любезно предоставлены производителями

Наиболее важной концепцией работы с тормозной системой гоночного автомобиля является измерение и контроль гидравлического давления внутри тормозных магистралей. В ваших тормозных магистралях нет ничего волшебного; они передают тормозную жидкость под давлением от главного цилиндра к тормозным суппортам. За исключением пережатой линии или утечки, их функция упрощена.

Определяющим фактором для надлежащей тормозной способности является то, что происходит до и после указанной тормозной магистрали. Начальная точка педали тормоза и главного цилиндра составляет половину комбинации; суппорты, а также связанные с ними колодки и роторы составляют критическую конечную часть вашей системы.

Три физических закона управляют взаимосвязью между главным цилиндром и суппортом; эти правила включают тормозной объем, тормозное давление и тормозной баланс. Хотя наша тема — давление в тормозной системе, эти три пункта должны работать согласованно, как упомянутый выше гоночный двигатель.

Типичная тормозная система для дрэг-рейсинга использует четырехпоршневой суппорт сзади и двухпоршневой суппорт спереди, как показано TBM Brakes. В других тормозных устройствах, таких как передние тормоза Generation 5 / COPO Camaro от Mark Williams, используется четырехпоршневой передний тормозной суппорт, поэтому требуются другие характеристики главного цилиндра.

Мы поговорили с двумя экспертами по торможению гоночных автомобилей, воспользовавшись знаниями Рэнди Коттелира из The Brake Man (TBM) Brakes и Эндрю Диксона из Mark Williams Enterprises (M-W). Каждый из этих производителей специализируется на хардкорных компонентах тормозов для дрэг-рейсинга.

«Ключевым элементом любой тормозной системы является давление в магистрали», — комментирует Диксон. «Это давление определяет прижимную силу суппортов. Мы рекомендуем не менее 1200 фунтов на квадратный дюйм в качестве предельного давления в магистрали при тяжелых условиях торможения».

Большинство производителей тормозов предлагают таблицу в качестве отправной точки для настройки тормозной системы в зависимости от объема жидкости, используемой для применения тормозных поршней различных размеров и количества внутри суппортов. В качестве примера мы будем использовать знакомую иллюстрацию спецификации дверного затвора, в которой обычно используется четырехпоршневой суппорт сзади и двухпоршневой суппорт спереди.

В этом случае с шестью поршнями между нашими четырьмя тормозными углами и TBM, и Mark Williams рекомендуют 1-дюймовый главный цилиндр для обеспечения надлежащего объема тормозной жидкости в зависимости от их индивидуальной конструкции тормозного суппорта. Такие крайности, как пара задних суппортов на драгстере или использование шестипоршневых суппортов на шоссейном гоночном автомобиле, диктуют совершенно разные характеристики главного цилиндра.

Большинство производителей тормозов предлагают таблицу в качестве отправной точки для настройки вашей тормозной системы в зависимости от объема жидкости, используемой для применения тормозных поршней различных размеров и количества внутри суппортов. В качестве примера мы будем использовать знакомую иллюстрацию спецификации дверного затвора, в которой обычно используется четырехпоршневой суппорт сзади и двухпоршневой суппорт спереди.

Ключевым компонентом любой тормозной системы является давление в магистрали. Это давление определяет прижимную силу суппортов. Мы рекомендуем не менее 1200 фунтов на квадратный дюйм в качестве предельного давления в трубопроводе при тяжелых условиях торможения. – Эндрю Диксон, Марк Уильямс Энтерпрайзис

В этом случае с шестью поршнями между нашими четырьмя тормозными углами и TBM, и Mark Williams рекомендуют 1-дюймовый главный цилиндр для обеспечения надлежащего объема тормозной жидкости в зависимости от их индивидуальной конструкции тормозного суппорта. Такие крайности, как пара задних суппортов на драгстере или использование 6-поршневых суппортов на шоссейном гоночном автомобиле, диктуют совершенно разные характеристики главного цилиндра.

«Многие гонщики ошибочно говорят, что их тормоза работают неэффективно, поэтому им нужен главный цилиндр большего размера для большего потока», — объясняет Коттелеер. «Отверстие главного цилиндра большего диаметра даст более жесткую педаль с меньшим ходом, но за счет более низкого давления в магистрали и еще меньшего тормозного усилия. Замена главного цилиндра поршня меньшего размера повысит давление в магистрали, но за счет увеличения хода педали».

Задние тормоза для дрэг-рейсинга обычно имеют визуально более мощную четырехпоршневую конструкцию. В легких передних тормозах может использоваться конструкция суппорта с двумя поршнями большего диаметра, которая снижает вес передней части, но на самом деле имеет такую ​​​​же тормозную способность, что и четырехпоршневые задние тормоза меньшего диаметра.

Общая теория взаимосвязи между главным цилиндром и педалью тормоза заключается в том, что у водителя может закончиться либо сила ног, либо ход педали, чтобы достичь желаемого тормозного давления от 1000 до 1200 фунтов на квадратный дюйм. Баланс этих двух требований заключается в расчете правильного передаточного отношения педали тормоза.

«Вы пытаетесь сбалансировать этот рычаг, называемый педалью тормоза», — расширяет Диксон. «Должно быть более широкое соотношение с каждой стороны точки поворота педали, чтобы преобразовать давление вашей ноги в необходимое давление в главном цилиндре. Он также должен быть достаточно мал, чтобы не исчерпать ход, чтобы достичь необходимого давления».

Разделив расстояние от подножки до точки поворота на расстояние между вилкой штока главного цилиндра и точкой поворота, вы получите передаточное отношение педали. Многие оригинальные заводские передаточные числа педалей имеют диапазон 6: 1, что означает, что усилие в 200 фунтов на педали равняется 1200 фунтам на главном цилиндре. Это соотношение намного ниже для типичной педали дрэг-кара с трубчатым шасси. Например, для соотношения 4,5:1 потребуется 266 фунтов на педаль, чтобы достичь такого же усилия на главном цилиндре.

На веб-сайте Mark Williams вы найдете диаграммы и калькулятор давления в тормозной системе, который может определить оптимальное передаточное отношение педали или рукоятки тормоза в зависимости от усилия водителя и размера главного цилиндра.

Со всей вашей тормозной системой мы достигли нашей цели по давлению в тормозной магистрали от 1000 до 1200 фунтов на квадратный дюйм, но как мы это узнаем? Наши эксперты говорят о едином инструменте, который дает ответы на эти вопросы и диагностирует любые будущие проблемы, и все это по цене, равной многим другим общим инструментам в вашем наборе инструментов.

Все наши теории тормозного давления, объема и связанные с ними теории основаны на использовании манометра тормозного давления. У вас никогда не будет гоночного двигателя без датчика давления масла. – Рэнди Коттелеер, TBM Brakes

«Гонщики много раз спрашивают о тормозах, которые не останавливаются, менее эффективны, чем раньше, или они действительно цепкие», – говорит Коттелеер. «Я спрашиваю, какое у них давление в тормозной системе, но они понятия не имеют, о чем вы говорите».

Манометр тормозного давления легко доступен и продается по цене от 50 долларов США. Обычно это манометр высокого давления, который измеряет тормозное давление на суппорте в диапазоне от 0 до 1500 фунтов на квадратный дюйм. Он ввинчивается непосредственно в отверстие для прокачки тормозов, чтобы дать вам показания силы зажима. Это абсолютное измерение для достижения максимальной силы тормозного усилия 1200 фунтов на квадратный дюйм.

«Давление есть давление, когда речь идет о гидравлической системе», — говорит Диксон. «Давление не распределяется между четырьмя углами тормозной системы. Это делает манометр эффективным инструментом не только для измерения вашего эффективного давления, но и для диагностики всех четырех углов на предмет блокировки, переднего и заднего баланса, проблем с главным цилиндром и многого другого».

По сравнению с заводской тормозной системой балансировку передних и задних тормозов необходимо регулировать между большими сликами, тонкими передними шинами и совершенно другим балансом веса. TBM Brakes разрабатывает дозирующие клапаны Tilton для своих систем, а Mark Williams предлагает собственную линейку клапанов. Доступны комбинированные пропорциональные клапаны, которые имитируют клапан оригинального производителя, но обеспечивают необходимую регулировку контура заднего тормоза.

Другим компонентом, обычно включаемым во всю тормозную систему, являются остаточные клапаны. Эти небольшие клапаны устанавливаются вдоль контура тормозной магистрали и могут служить двум целям. Первая цель состоит в том, чтобы поддерживать небольшое давление на тормозной суппорт, обычно для поддержания небольшого давления в 2 фунта на суппорт.

Это небольшое давление удерживает поршни суппорта от полного втягивания в отверстия. Некоторые гонщики сбрасывают со счетов остаточный клапан, удерживающий их тормоза как можно более свободным от сопротивления. Этот клапан нужно исследовать с вашим конкретным поставщиком тормозов.

Если ваши тормозные поршни предназначены для втягивания, когда вы не нажимаете на тормоз, остаточный клапан может предотвратить это движение и уменьшить ход педали, когда вы начинаете нажимать на тормоз.

Водители могут значительно различаться по силе нажатия на педаль. Расчет передаточного отношения педалей является отправной точкой между силой вашей ноги и правильным тормозным давлением. Веб-сайт Mark Williams Enterprises предлагает калькулятор для преобразования давления в ногах в давление на поршень главного цилиндра.

Второй вариант использования остаточного клапана — это конструкции шасси гоночных автомобилей, в которых главный цилиндр расположен вдоль половицы. При повороте педали тормоза вдоль линии пола главный цилиндр расположен ниже высоты тормозных суппортов. Остаточный клапан в этом случае предотвращает возврат всей тормозной жидкости под действием силы тяжести обратно в бачок главного цилиндра.

Эти остаточные клапаны должны быть установлены в системе тормозных магистралей как можно ближе к главному цилиндру.

Есть поговорка: «Автомобиль останавливают не тормоза, а шины». Этот комментарий как нельзя более точен, если применить его к балансировке передних и задних тормозов на дрэг-каре, в котором используются совершенно другие драг-слики и узкие передние колеса. Последний элемент оборудования, который мы обсудим в нашей технологии тормозного давления, — это регулируемый пропорциональный клапан тормозного давления.

Манометр тормозного давления — единственный наиболее эффективный инструмент для сборки или устранения неисправностей тормозной системы. По той же цене, что и многие обычные инструменты в вашем магазине, вы можете измерить тормозное давление на каждом отверстии для прокачки на каждом тормозном суппорте.

«Когда мы рекомендуем тормозную систему для дрэг-рейсинга, мы обычно не предлагаем передний четырехпоршневой суппорт», — поясняет Коттелеер. «Мы устанавливаем двухпоршневой суппорт спереди и четырехпоршневой суппорт сзади. Эта комбинация, естественно, немного лучше распределяет вещи. Мы рекомендуем использовать пропорциональный клапан сзади, потому что, как правило, вам нужно снизить давление сзади для баланса».

Dickson расширяет применение пропорционального баланса передних и задних тормозов, отмечая подход Марка Уильямса к пропорциональному распределению передних тормозов. «Если вы используете полноразмерный четырехпоршневой суппорт спереди, обычно мы рекомендуем пропорциональный клапан спереди, чтобы уменьшить часть переднего давления, чтобы не перегружать передние шины».

«Соотношение также может значительно различаться между легковесным автомобилем с четырьмя тормозами и гораздо более тяжелым брекет-каром», — заканчивает Диксон. «Шины и весовые характеристики делают дозирующий клапан бесценным. Вы не хотите, чтобы передняя или задняя часть блокировались в ситуации резкого торможения».

Любое превышение мощности передних или задних шин создает экстремальный спрос на одну или другую. Регулируя равный баланс между всеми вашими тормозами, вы получаете не только более безопасную ситуацию, но и тормоза, которые будут работать гораздо дольше.

Тормозное давление также является предметом обсуждения для стартовой линии. Многие гонщики встраивают датчики тормозного давления в приборную панель своего гоночного автомобиля, чтобы определить правильное и воспроизводимое тормозное давление.

И TBM Brakes, и Mark Williams Enterprises предлагают собственный двухлинейный главный цилиндр в алюминиевом корпусе с двойным пластиковым резервуаром. Оба опрошенных специалиста указали тормозную жидкость DOT 5.1; TBM предлагает собственную линейку жидкостей Xtreme, температура кипения которых в сухом состоянии составляет 612 градусов по Фаренгейту, что предотвращает износ тормозов.

Хорошее управление тормозами необходимо для правильного удержания гоночного автомобиля в водяной камере или на стартовой линии против двигателя и гидротрансформатора во время «педального торможения». Гонщики, использующие сцепление, также хотят удерживать машину в направляющих балках перед стартом. Все эти сценарии требуют меньшего тормозного давления, чем торможение на максимальной скорости, но чистое тормозное давление и сброс давления по-прежнему имеют решающее значение.

При рассмотрении давления в тормозной системе необходимо также учитывать тип используемой тормозной жидкости. И Mark Williams Enterprises, и TBM Brakes указывают на использование тормозной жидкости DOT 5.1. Хотя Марк Уильямс просто рекомендует использовать эти тормозные жидкости, получившие этот сертификат 5.1, TBM не только предлагает общие характеристики жидкости, но также предлагает свой собственный продукт DOT 5.1.

По сравнению с более типичными силиконовыми жидкостями DOT 3, 4 и даже DOT 5.0 гигроскопическое содержимое жидкости DOT 5.1 имеет температуру кипения в сухом состоянии 612 градусов. Доказано, что эта жидкость хорошо работает в дрэг-рейсинге.

TBM предлагает эти нестандартные остаточные клапаны с наружной или внутренней резьбой и вариантами фитингов NPT или AN. Это устраняет ненужные подходящие адаптеры. Эти клапаны устраняют чрезмерный ход педали и предотвращают перетекание жидкости в главный цилиндр, установленный на полу (стрелка), где цилиндр установлен ниже тормозных суппортов.

Когда в тормозах накапливается тепло, тормозная жидкость более низкого качества с более низкой температурой кипения может закипеть из-за нагрева суппорта. Эта кипящая жидкость производит пузырьки газа. Как и в случае с любой кипящей жидкостью, эти пузырьки газа будут сжиматься внутри тормозной жидкости, вызывая поглощение давления и исчезновение тормозов.

Оба эксперта также натолкнулись на тормозное давление, связанное с прогибом, когда речь идет о силе прижима тормозных поршней к роторам тормозных дисков.

Если суппорт и ротор не выровнены с высокой степенью точности, отклонение может израсходовать тормозное давление, чтобы компенсировать несоосность. Затем педаль кажется губчатой, и гонщики сходят с ума, пытаясь обвинить проблемы с кровотечением. – Эндрю Диксон

«Хороший суппорт по своей конструкции означает все», — добавляет Коттелеер. «Основной недостаток слабого суппорта заключается в том, что он имеет тенденцию открываться, как тако. Нижняя контактная площадка растекается от давления. Эта неравномерная площадь контакта может вызвать еще больше проблем с перегревом тормозов. Внимательно следите за своими тормозными колодками на предмет любой конусности. Любое отклонение, неравномерное зажатие или несоосность в конечном итоге могут ощущаться в педали тормоза».

Когда вы доберетесь до финиша, конструкция тормозов, давление и балансировка могут стать вашим лучшим другом или злейшим врагом. Борьба со слабой тормозной системой может привести к ненужному нагреву и износу, что может усугубить еще более значимые для вас проблемы в области останова.

Сила и давление

Жидкость находится под давлением СИЛЫ поршня. Поршень движется в
цилиндр, который запечатан, чтобы предотвратить утечку жидкости или воздуха
вхождение в систему. Поршень должен двигаться с небольшим
трение в цилиндре, так как это отрицательно скажется на
система.

Воздух на одной стороне поршня и гидравлическая тормозная жидкость на
другая сторона. Площадь каждого поршня определяется с помощью PiR ^{2 9Формула 0168. Чтобы получить измерение в дюймах от миллиметров
просто умножьте миллиметры на 0,03937. Затем вы делите
Диаметр (D) на 2, чтобы получить радиус (R) поршня, а затем
рассчитайте площадь поршня в квадратных дюймах по формуле PiR 2 . Например:}

Теперь, когда у нас есть эта цифра, мы можем начать вычислять другие измерения.

F — Сила на поршне (фунт-сила) / A — Площадь поршня (в ² ) = P — Гидравлическое давление (psi)

Величина давления зависит от того, насколько FORCE ставишь на поршень.

Если поршень в вышеуказанной системе имеет площадь 2 в ² и
FORCE составляет 400 фунтов силы, тогда давление рассчитывается с использованием
формула выглядит следующим образом:

400 (lbf) / 2 (в ² ) = 200 (psi)

Чем меньше поршень, тем выше давление. Если вы заменили поршень
только с 1 в ² области в той же системе с 400lbf
FORCE , тогда оказываемое давление составляет 400 фунтов на квадратный дюйм. Поршни могут
использовать для умножения FORCE в гидравлической системе. По
выбор поршней с различной площадью поверхности любое соотношение
с FORCE возможно.

Ниже показана простая гидравлическая тормозная система мотоцикла.
Поршни в этой системе имеют две разные площади поверхности с
поршень главного цилиндра с площадью поверхности 2 дюйма ²
а поршень в суппорте имеет площадь поверхности 4 ² .
С теми же 400lbf из FORCE применяется к мастеру
цилиндр поршень производит 200 фунтов на квадратный дюйм. Помните о гидравлических законах
мы обсуждали ранее:

• Жидкость не может быть сжата до меньшего объема, каким бы высоким ни было давление.
• Давление одинаково на всех поверхностях вмещающей системы.

Глядя на два приведенных выше закона гидравлики, мы знаем, что давление 200 фунтов на квадратный дюйм в нашей примерной системе будет действовать одинаково на все поверхности внутри
система. Корпус главного цилиндра, корпус суппорта
и шланги, которые соединяют их оба, будут иметь 200 фунтов на квадратный дюйм, действующее на
их, но они не могут двигаться. Однако поршень в суппорте
способен двигаться и будет иметь те же 200 фунтов на квадратный дюйм, действующие на него.

Интересный факт

Вот почему так важно заменить резиновые шланги в тормозной системе.
система с оплеткой из нержавеющей стали. Давление внутри
система воздействует на все поверхности тормозной системы, включая
тормозной шланг. Это давление при нажатии наружу на резину
шланг может привести к вздутию шланга при резком торможении. Давление
постоянна, поэтому на
поршень суппорта, НО величина движения, которую будет иметь суппорт,
уменьшается из-за количества движений внутри шланга, а также из-за
СИЛА, действующая на штангенциркуль, будет уменьшена из-за некоторой силы
раздувание тормозного шланга.

Поскольку этот поршень имеет площадь поверхности 4 из ² , СИЛА, которую он производит
будет 800lbf. Площадь удвоилась, поэтому СИЛА удвоилась.
400lbf FORCE прижимается к 2 в ² , которые затем
действует на поверхность 4 in ² . Мы должны помнить, что только
в этой системе меняется СИЛА – давление остается прежним
при 200 фунтов на квадратный дюйм. Это 2 в ² так что с другим поршнем
имея 4 в ² произведенная СИЛА имеет вдвое большую поверхность
площадь для работы и, таким образом, вдвое больше СИЛА в фунтах.

Чтобы увеличить СИЛУ на поршень суппорта, мы можем уменьшить площадь
площадь поршня главного цилиндра или увеличить площадь поверхности на
поршень суппорта. Обратное верно для уменьшения FORCE на
поршень суппорта. Мы можем либо увеличить площадь мастера
площадь поршня цилиндра или уменьшить площадь поверхности суппорта
поршень.

Таким образом, мы знаем, что СИЛА работает в вашей тормозной системе.
что, уменьшая или увеличивая части системы, вы можете изменить
СИЛЫ производятся на суппорте, но это не увеличивает давление.
Давление в тормозной системе постоянно и не может быть
изменено внутренне. Если вы можете производить 200 фунтов на квадратный дюйм на главном цилиндре
гидравлический закон требует, чтобы на суппорте создавалось давление 200 фунтов на квадратный дюйм.

Интересный факт

Таким образом, фитинг меньших шлангов приборной панели 2, продаваемых некоторыми производителями
не имеет никакого значения для давления, создаваемого на суппорте, как это
обычно считают. Нет никаких существенных преимуществ, связанных
с использованием шлангов тире 2, за исключением того, что производитель может
взимать с вас больше за них. Единственный способ повысить давление
из системы, чтобы увеличить давление, поступающее в
система. 500 psi на входе равно 500 psi на выходе.

Brake Doctor Index

Тормозные системы и выбор модернизации

Стивен Руиз, технический директор, и Кэрролл Смит, инженер-консультант StopTech LLC предел сцепления шин, тормозные системы большинства легковых и легких грузовиков, а также некоторых спортивных автомобилей не подходят для жесткого или спортивного вождения или для буксировки. Большинству стандартных тормозных систем не хватает теплоемкости — способности системы поглощать и передавать тепло за счет теплопроводности, конвекции и излучения в воздух или окружающие конструкции во время интенсивного вождения. Кроме того, многие стандартные суппорты и их крепления конструктивно недостаточно жесткие при более высоком давлении в трубопроводе и, как следствие, более высоких нагрузках на зажим. Вот почему, несмотря на то, что крутящий момент переднего тормоза достаточен для блокировки передних колес на скорости, разрешенной для шоссе, изгиб суппорта при повышенном давлении в системе, необходимом для остановки автомобиля на высокой скорости, может предотвратить блокировку колес. Излишне говорить, что большинство 9Тормозные колодки 0277 OEM также не предназначены для тяжелых условий эксплуатации, поскольку характеристики холодного торможения и бесшумная работа обычно считаются более важными для покупателей новых автомобилей.

При выборе высокоэффективных тормозных систем послепродажного обслуживания следует учитывать несколько факторов. Некоторые из них связаны с производительностью и безопасностью, некоторые — с простотой установки, а некоторые — со стоимостью. Цель состоит в том, чтобы выбрать систему, которая надежно удовлетворит ваши долгосрочные потребности с наименьшими трудностями и минимальными затратами.

Есть несколько основных фактов, которые всегда следует иметь в виду при обсуждении тормозных систем:

1) Тормоза не останавливают транспортное средство, это делают шины. Тормоза замедляют вращение колес и шин. Это означает, что тормозной путь, измеренный на одной остановке с разрешенной для автомагистрали скорости или выше, почти полностью зависит от тормозной способности используемых шин, которые, в случае рекламы послепродажного обслуживания, могут быть, а могут и не быть шинами, изначально установленными на них. автомобиль производителем OE.

2) Тормоза функционируют путем преобразования кинетической энергии автомобиля в тепловую энергию во время торможения, выделяя тепло, большое количество тепла, которое затем должно передаваться в окружающую среду и в воздушный поток.

Количество тепла, выделяемого тормозной системой, необходимо рассматривать с учетом времени, т. е. скорости выполненной работы или мощности. Глядя только на одну сторону узла переднего тормоза, скорость работы, выполняемой при остановке 3500-фунтового автомобиля, движущегося со скоростью 100 миль в час, за восемь секунд составляет 30 600 калорий/сек или 437 100 БТЕ/ч, или эквивалентна 128 кВт или 172 л.с. Диск рассеивает примерно 80% этой энергии. Соотношение теплопередачи между тремя механизмами зависит от рабочей температуры системы. Основное отличие заключается в увеличении вклада излучения по мере повышения температуры диска. Вклад проводящего механизма также зависит от массы диска и конструкции крепления, при этом диск, используемый для гоночных автомобилей, обычно имеет меньшую массу и фиксируется механизмом, который ограничивает проводимость. При 1000oF передаточные числа гоночного Кольцевая конструкция диска из двух частей на 10 % проводящая, на 45 % конвективная, на 45 % радиационная. Точно так же в высокопроизводительной уличной цельной конструкции соотношения составляют 25% проводимости, 25% конвекции, 50% излучения.

3) Для повторяющихся жестких остановок требуется как эффективная теплопередача, так и достаточная теплоемкость диска. Чем больше площадь поверхности диска на единицу массы и чем больше и эффективнее массовый поток воздуха над диском и через него, тем быстрее будет рассеиваться тепло и тем эффективнее будет вся система. В то же время тормозные диски должны иметь достаточную теплоаккумулирующую способность, чтобы предотвратить деформацию и/или растрескивание из-за термического напряжения до тех пор, пока тепло не рассеется. Это не особенно важно при однократной остановке, но имеет решающее значение в случае повторных остановок на высокой скорости – будь то гонки, туристические поездки или буксировка.

4) Контроль и баланс не менее важны, чем предельная тормозная способность. Целью тормозной системы является максимальное использование тягового усилия всех шин без блокировки шины. Для этого тормозное усилие между передними и задними колесами должно быть почти оптимально пропорционально даже на автомобилях, оборудованных ABS. В то же время требуемое давление на педаль, ход педали и жесткость педали должны обеспечивать эффективное регулирование водителем.

5) Эффективность торможения — это больше, чем просто тормоза. Чтобы даже самые лучшие тормозные системы работали эффективно, необходимо оптимизировать шины, подвеску и технику вождения.

Для достижения максимального потенциала торможения автомобили выигрывают от надлежащего баланса веса на поворотах, более низкого центра тяжести, более длинной колесной базы, большего смещения заднего веса и увеличенной аэродинамической прижимной силы сзади.

Чтобы идти дальше, необходимо понять некоторые связанные с этим физические явления, а это требует некоторых определений.

1) Механическое передаточное отношение педали: Поскольку никто не может нажать непосредственно на главный(ие) тормозной(ые) цилиндр(ы) достаточно сильно, чтобы остановить автомобиль, педаль тормоза предназначена для многократного увеличения усилия водителя. Механическое передаточное отношение педали — это расстояние от точки поворота педали до эффективного центра подножки, деленное на расстояние от точки поворота до толкателя главного цилиндра. Типичные соотношения варьируются от 4:1 до 9:1. Чем больше передаточное отношение, тем больше умножение силы (и тем длиннее ход педали).

2) Давление в тормозной магистрали: Давление в тормозной магистрали — это гидравлическая сила, приводящая в действие тормозную систему при нажатии на педаль. Измеряется в английских единицах как фунты на квадратный дюйм (фунт/кв. дюйм) и представляет собой усилие, прикладываемое к педали тормоза в фунтах, умноженное на передаточное число педали, деленное на площадь главного цилиндра в квадратных дюймах. При одинаковом усилии чем меньше главный цилиндр, тем больше давление в тормозной магистрали. Типичное давление в тормозной магистрали во время остановки колеблется от менее 800 фунтов на квадратный дюйм в «нормальных» условиях до 2000 фунтов на квадратный дюйм при максимальном усилии.

3) Зажимное усилие: Зажимное усилие суппорта — это сила, действующая на диск со стороны поршней суппорта. Сила зажима, измеряемая в фунтах, представляет собой произведение давления в тормозной магистрали в фунтах на квадратный дюйм на общую площадь поршня суппорта в квадратных дюймах. Это верно независимо от того, имеет ли суппорт фиксированную или плавающую конструкцию. Увеличение площади колодки не приведет к увеличению прижимной силы.

4) Тормозной момент: Когда мы говорим о результатах в отделе торможения, мы на самом деле говорим о тормозном моменте, а не о давлении в трубопроводе, не о силе зажима и, конечно же, не о вытеснении жидкости или коэффициенте вытеснения жидкости. Тормозной момент в фунто-футах на одном колесе равен эффективному радиусу диска в дюймах, умноженному на усилие прижима, умноженному на коэффициент трения колодки по диску, деленному на 12. Максимальный тормозной момент на одном переднем колесе обычно превышает полный крутящий момент. мощность типичного двигателя.

Несколько вещей теперь очевидны:

1) Давление в трубопроводе можно увеличить только путем увеличения передаточного отношения механической педали или уменьшения диаметра главного цилиндра. В любом случае ход педали будет увеличен.

2) Усилие зажима может быть увеличено только за счет увеличения давления в трубопроводе или за счет увеличения диаметра поршня (поршней) суппорта. Увеличение размера колодок не приведет к увеличению прижимной силы. Любое увеличение площади поршня суппорта само по себе будет сопровождаться увеличением хода педали. На эффективность суппорта также влияет жесткость корпуса суппорта и его крепления. Таким образом, можно уменьшить размер поршня, в то время как увеличивает жесткость суппорта и реализует чистое увеличение прилагаемой силы зажима. Обычно это улучшает ощущение педали.

3) Только увеличение эффективного радиуса диска, площади поршня суппорта, линейного давления или коэффициента трения может увеличить тормозной момент. Увеличение площади колодок уменьшит износ колодок и улучшит характеристики износа колодок, но не увеличит тормозной момент.

СМЕЩЕНИЕ ПЕРЕДНЕГО ТОРМОЗА

Стабильность и управляемость при резком торможении не менее важны, чем предельная тормозная способность. Все автомобили, от пикапов до Формулы-1, рассчитаны на то, чтобы большая часть тормозного момента приходилась на передние колеса. Для этого есть две причины: во-первых, если мы игнорируем влияние аэродинамической прижимной силы, сумма сил, действующих на каждую из четырех шин автомобиля, должна оставаться неизменной при любых условиях. Когда автомобиль замедляется, масса или нагрузка передаются с задних колес на передние. Величина передаваемой нагрузки определяется высотой центра тяжести автомобиля, длиной колесной базы и скоростью замедления. Геометрия, препятствующая нырянию, не оказывает существенного влияния на величину передаваемой нагрузки, а только на геометрические результаты передачи. Во-вторых, когда шина блокируется при торможении, тормозная способность значительно снижается, но боковая способность практически исчезает. Таким образом, когда передние колеса блокируются раньше, чем задние, рулевое управление теряется, и автомобиль продолжает двигаться прямо, но это «недостаточное рулевое управление» является стабильным состоянием, и рулевое управление можно восстановить, уменьшив давление на педаль. Если, однако, задние колеса блокируются первыми, результатом является мгновенная «избыточная поворачиваемость» — автомобиль хочет крутиться. Это нестабильное состояние, из которого сложнее выйти, особенно при входе в поворот.

Большинство чисто гоночных автомобилей со средним расположением двигателя рассчитаны на 55-60% полной статической нагрузки и 45-50% полного тормозного момента на задние шины. Эти автомобили обладают буквально тоннами задней аэродинамической прижимной силы, а следы задних шин всегда значительно больше, чем у передних. Большинство легковых автомобилей имеют переднее расположение двигателя; ни у одного из них нет заметной загрузки, и почти все они имеют передние и задние шины одинакового размера. В крайних случаях (передний привод) они могут иметь 70 % общей статической нагрузки на передние шины. Поэтому они разработаны с преобладанием переднего тормозного момента. Большинство современных серийных автомобилей оснащены антиблокировочной системой тормозов (все автомобили должны). Сложные системы ABS гарантируют, что в тяжелых условиях торможения — даже при торможении с шинами на разных покрытиях — каждая шина тормозит с максимальной скоростью, в то время как система ABS предотвращает блокировку.

КЛАПАН ОГРАНИЧЕНИЯ ДАВЛЕНИЯ В ЗАДНЕЙ ТОРМОЗНОЙ магистрали

Поскольку при торможении нагрузка, передаваемая от задних шин к передним, снижает тормозную способность задних шин, клапан ограничения давления в задней тормозной магистрали (часто называемый пропорциональный клапан) используется для предотвращения блокировки заднего колеса на большинстве легковых автомобилей, не оборудованных ABS. Его функция заключается в ограничении величины давления, передаваемого на задние тормоза при очень резком торможении. Предполагая тандемный главный цилиндр с одинаковыми отверстиями, давление в передней и задней магистралях одинаково до тех пор, пока не будет достигнут некоторый заранее определенный порог. После этого момента давление в задней магистрали, хотя и увеличивается линейно с усилием на педали, увеличивается медленнее, чем в передней. На графике это выглядит как отчетливая точка «колена», где дальнейшее повышение давления после клапана заметно уменьшается. Цель состоит в том, чтобы избежать блокировки задних колес и связанной с этим нестабильной избыточной поворачиваемости при максимальных скоростях замедления, когда перенос веса значительно снижает динамическую нагрузку на задние колеса. Не рекомендуется снимать ограничительный клапан с дорожного автомобиля. Помните, что недостаточная поворачиваемость стабильна, избыточная поворачиваемость – нет. Без эффективной антиблокировочной системы в любой ситуации экстренного торможения мы должны быть абсолютно уверены, что ненагруженные задние колеса не смогут заблокироваться первыми. Поэтому существенное увеличение тормозного момента на заднем колесе не является хорошей идеей для использования на шоссе. Если вы чувствуете, что должны это сделать, подумайте о том, чтобы полностью снять клапан ограничения давления в задней тормозной магистрали OEM и заменить его одним из регулируемых блоков производства Tilton Engineering или Automotive Products (теперь часть Brembo). Не устанавливайте второй клапан ограничения давления рядом с блоком OEM.

ЖЕСТКОСТЬ И МОДУЛЯЦИЯ ПЕДАЛИ ТОРМОЗА

Человеческий мозг/тело наиболее эффективно модулирует силу, а не перемещение. Боковые ручки управления на современных истребителях практически не двигаются. Ощущение педали тормоза должно приближаться по твердости и консистенции к кирпичу. Здесь действуют несколько факторов:

1) Тормозные шланги: Оптимальная жесткость педали не может быть достигнута при использовании стандартных армированных тканью гибких шлангов из резины, которые набухают под давлением, уменьшая жесткость педали, одновременно увеличивая ход педали и время реакции тормозной системы. Первым шагом в обновлении тормозной системы любого автомобиля является замена штатных гибких шлангов на 9.0277 гибкие шланги из экструдированного тефлона в оплетке из нержавеющей стали. Убедитесь, что они предназначены для конкретного применения, являются прямой заменой стандартных и сертифицированы производителем в соответствии со спецификациями USDOT. Заявление о том, что шланги вторичного рынка сертифицированы DOT, является предупреждением. DOT ничего не подтверждает. Производители удостоверяют, что их продукция соответствует спецификациям DOT, а законные поставщики могут предоставлять отчеты из испытательных лабораторий, утвержденных DOT. При обновлении тормозных шлангов замените как передний, так и задний шланги. Из-за их набухания под давлением стоковым шлангам требуется значительное время для передачи давления на суппорты. Замена только передних шлангов приведет к запаздыванию задних тормозов, а также может отрицательно сказаться на алгоритмах микропроцессорного управления системой ABS.

2) Главные цилиндры и диаметры поршней суппорта: Хотя верно то, что наиболее эффективной компоновкой главного цилиндра является двойной цилиндр с регулируемой направляющей смещения, которая универсальна в гонках, замена главного цилиндра OEM на дорожном автомобиле просто нецелесообразна. . При выборе системы послепродажного обслуживания убедитесь, что отверстия суппорта предназначены для конкретного применения.

3) Биение диска и изменение толщины: Водитель может почувствовать биение, превышающее шесть тысячных дюйма (0,006 дюйма), а также отклонение толщины более 0,001 дюйма и любой перенос материала из-за перегретых колодок. Биение вызвано плохой конструкцией лопастей или соединения между фрикционными поверхностями и опорным колпаком, плохой обработкой, термическим напряжением или любой комбинацией этих трех факторов.

4) Жесткость суппорта и крепления суппорта: усилие зажима пытается открыть противоположные стороны суппорта , что приводит к увеличению хода педали и неравномерному износу колодок. Единственным решением является оптимальная механическая конструкция и выбор материала — для «мягких» суппортов не существует эффективного решения для разработки. Кроме того, самый жесткий суппорт будет неэффективен, если его крепление недостаточно жесткое.

5) Неотбалансированные диски (или шины): Водитель не может управлять тормозом на прыгающем колесе. По сравнению с шинами диаметр дисков относительно мал, но все диски должны быть отбалансированы. Поскольку установка балансировочных зажимов будет мешать воздушному потоку, предпочтительным методом является удаление материала с тяжелой стороны. Значительное смещение сердечника в отливке (видимо, так как изменение толщины отдельных поверхностей трения приведет к неустранимому динамическому дисбалансу.

6) Характеристики «прикуса» и отпускания колодки: Для эффективной модуляции колодки должны «прикусывать» сразу же при нажатии на педаль тормоза и должны немедленно отпускать при отпускании педали. Это исключительно вопрос выбора колодки. Редко бывает хорошей идеей использовать разные составные колодки спереди и сзади, и никогда не рекомендуется использовать колодки с большим сцеплением или более высоким коэффициентом трения сзади.

ТОРМОЗНАЯ ПРОПАДКА

Многократное интенсивное использование тормозов может привести к «пропаданию тормозов». Существует два различных типа затухания тормозов:

1) Исчезновение колодки: когда температура на границе раздела между колодкой и диском превышает теплоемкость колодки, колодка теряет способность к трению из-за частичного выделения газа из связующих веществ в составе колодки. Исчезновение пэда также связано с одним из механизмов преобразования энергии, происходящим в пэде. В большинстве случаев это включает в себя мгновенное затвердевание материалов колодки и диска, за которым сразу же следует разрыв связей, который высвобождает энергию в виде тепла. Этот цикл имеет относительно широкий диапазон рабочих температур. Если рабочая температура превышает этот диапазон, механизм начинает выходить из строя. Педаль тормоза остается твердой и твердой, но машина не останавливается. Первым признаком является характерный и неприятный запах, который должен послужить предупреждением о том, что нужно отступить.

2) Кипение жидкости: При кипении жидкости в суппортах образуются пузырьки газа. Поскольку газы сжимаемы, педаль тормоза становится мягкой и «мягкой», а ход педали увеличивается. Вы, вероятно, все еще можете остановить машину, нажимая на педаль, но эффективная модуляция исчезла. Это постепенный процесс с большим количеством предупреждений.

В любом случае временное облегчение можно получить, обращая внимание на предупреждающие знаки и давая остыть, не используя слишком сильно тормоза. На самом деле, желательной характеристикой хорошей формулы материала колодки является быстрое восстановление после выцветания. Перегретую жидкость следует заменить при первой же возможности. Колодки, которые сильно выцвели, должны быть проверены, чтобы убедиться, что они не покрыты глазурью, а диски должны быть проверены на перенос материала. Легкие постоянные излечения, в порядке стоимости, до обновить тормозную жидкость , до обновить колодки или увеличить приток воздуха в систему (включая суппорты). В крайних случаях часто достаточно одного из них или их комбинации.

КОНИЧЕСКИЙ ИЗНОС КОЛОДОК

Подобно износу тормозных колодок, существует несколько различных типов износа клиновидных колодок — радиальный конус и продольный конус.

1) Если суппорту не хватает жесткости и он имеет тенденцию «открываться» под действием прижимной силы при повышенных температурах, внешняя поверхность (край с наибольшим радиусом) колодки по отношению к диску (оси), центр будет изнашиваться быстрее, чем внутренняя часть (край с наименьшим радиусом), и колодка будет сужаться в поперечном сечении, если смотреть с конца. Это называется «радиальная конусность».

2) Задняя часть (часть) колодки в некоторой степени «плавает» на захваченных газах и твердых частицах, образующихся в передней части колодки. Передняя часть колодки всегда будет более горячей, чем задняя часть, и, соответственно, будет изнашиваться быстрее, в результате чего колодка сужается, если смотреть с края. Это явление получило название «продольный конус».

Дифференциальное тепловыделение на поверхности колодки, приводящее к заносу, характерно независимо от конструкции суппорта и колодки. Вот почему все гоночные суппорты и большинство высокопроизводительных уличных суппортов имеют дифференциальные отверстия поршня. Большинство высокопроизводительных колодок также имеют скошенную переднюю кромку.

3) В случае новых очень толстых колодок, таких как те, которые используются в гоночных автомобилях на выносливость, иногда может возникать продольная конусность, потому что колодка буквально наклоняется внутрь под углом к ​​диску в условиях «выключения тормоза». Когда это происходит, возникает небольшое усилие, толкающее переднюю кромку колодки в направлении диска в результате контакта и создаваемого трения. В то же время задняя сторона колодки вклинивается обратно в угол полости колодки в суппорте и упирается в упорную пластину, что еще больше способствует контакту на передней кромке. Эта ситуация усугубляется с новыми толстыми колодками, поскольку увеличенное смещение поверхности трения колодки от опорной пластины приводит к относительно большему вектору постоянной силы в направлении диска.

4) Конус также виден там, где диск прочно прикреплен к шляпке или где шляпка и диск составляют единое целое. В любом случае созданный конус будет проявляться как больший износ внешнего диаметра внешней колодки и внутреннего диаметра внутренней колодки. Это связано с работой тормозов при высокой температуре и результирующими силами теплового расширения на кольцевой структуре внешнего кольца диска, называемой фрикционными дисками. Центр диска или шляпки ограничивает расширение внешней конструкции только с одной стороны, где она соединяется, обычно на внешней фрикционной пластине. В результате диск сужается и становится вогнутым, если смотреть снаружи (см. Также «Плавающие диски»). Впоследствии из-за конусности колодка неравномерно контактирует при торможении или остается в контакте с диском в указанных областях, что приводит к еще более высоким температурам и износу.

ВОЗДУШНОЕ ОХЛАЖДЕНИЕ

Большая часть огромного количества тепла, выделяемого при торможении, должна рассеиваться в свободном воздушном потоке.

В большинстве высокопроизводительных (и/или тяжелых) автомобилей сегодня используются некоторые варианты «вентилируемых» тормозных дисков, в которых воздух, поступающий в центр или «проушину» ротора, нагнетается через внутреннюю часть ротора за счет нагнетательного действия тормозного диска. вращающийся узел. Самый эффективный практический способ, который все еще был разработан для достижения этой цели, — это использование вентилируемого тормозного диска с «изогнутыми лопастями», первоначально разработанного для Ford GT 40, победившего в Ле-Мане в 1919 году.66. В этой конструкции внутренние лопасти изогнуты, образуя эффективную крыльчатку насоса. Они также стабилизируют ротор от деформации и служат очень эффективным барьером, предотвращающим распространение трещин из-за термического напряжения. В лабораторных испытаниях инновационные конструктивные разработки STOPTECH в 48-лопастных роторах увеличили поток воздуха через ротор на поразительные 61% по сравнению с некоторыми OEM-роторами и на 10-15% по сравнению с гоночными роторами того же размера. В результате получается экономичный, но очень стабильный ротор для прямой замены, который обычно работает на 15% холоднее, чем штатный, и на 7% холоднее, чем гоночный.

ТИТАНОВЫЕ ПОРШНИ СУППОРТА

Поршни суппорта, изготовленные из титана, действительно хорошо изолируют жидкость в суппорте от кондуктивной передачи тепла от колодок. К сожалению, это не простая замена. Проектирование и производство поршней тормозных суппортов представляет собой сложную инженерную задачу. Если материал поршня должен быть изменен, конструктор должен принять во внимание разницу в коэффициенте теплового расширения между материалом OEM и новым материалом. Необходимо выбрать правильную марку и состояние титана. Поверхностная обработка и обработка должны быть совместимы с уплотнениями. Если канавка уплотнения находится в поршне, геометрия канавки должна соответствовать конструкции OEM. Интересно, что практически все серьезные гоночные автомобили используют Поршни суппорта из титана с противозадирной обработкой поверхности, которая меняет цвет с естественного, почти матового серебра на золотой. Дело в том, что простая титановая кнопка, помещенная внутри штатного поршня, выполняет около 70% работы за небольшую часть стоимости без риска повредить что-либо при разборке суппорта.

ПРОСВЕРЛЕННЫЕ РОТОРЫ ПРОТИВ ПРОРЕЗНЫХ

В течение многих лет большинство гоночных роторов имели перфорацию . Причин было две: отверстия давали пограничному слою газов и твердых частиц «огненную полосу» куда-то двигаться, а края отверстий давали прокладке лучший «укус».

К сожалению, просверленные отверстия также снижали теплоемкость дисков и служили очень эффективными «концентраторами напряжения», значительно сокращая срок службы дисков. Благодаря усовершенствованиям фрикционных материалов перфорированный ротор практически ушел в прошлое в гонках. Большинство гоночных роторов в настоящее время имеют ряд тангенциальных пазов или каналов , которые служат той же цели без сопутствующих недостатков.

ОБЛАСТЬ НАКЛАДКИ

Мы видели, что тормозной момент прямо пропорционален площади поршня, давлению в системе, коэффициенту трения и эффективному радиусу и не зависит от площади колодки. Однако площадь и геометрия колодки важны по нескольким причинам:

1) Срок службы колодки. Поскольку материал колодки расходуется, увеличение площади колодки приводит к увеличению интервала времени между заменами колодки. В конструкциях оригинальных колодок часто приходится немного жертвовать сроком службы колодок, включая суженные концы для снижения шума, вибрации и конусности колодки. В некоторых оригинальных конструкциях колодки на двух сторонах суппорта даже имеют разную форму: внутренняя колодка короче по длине дуги в направлении вращения и шире в радиальном направлении, чем внешняя колодка, по причинам конструкции системы и интеграции.

2) Рассеивание и рассеивание тепла на большей площади поверхности и большей массе. Хотя в случае прокладки большего размера, прокладка маскирует большую часть поверхности ротора, поглощая больше энергии излучения и защищая область от охлаждения, которое может свести на нет любое реальное преимущество.

3) Геометрия: Поскольку скорость трения между диском и колодкой больше на периферии диска, геометрия колодки иногда предназначена для уменьшения площади к центру диска. Это делается для того, чтобы обеспечить равномерное распределение температуры и давления по поверхности прокладки.

УВЕЛИЧЕНИЕ ДИАМЕТРА ДИСКА

Проблема с увеличением эффективного радиуса дисков заключается в том, что конструкторы использовали самый большой ротор, который поместился бы внутри колеса. Как правило, увеличение диаметра ротора означает увеличение размера колеса. Расходы — это только одно возражение. Серьезной проблемой является влияние геометрии подвески OE.

Кривые развала и характеристики сопротивления качению любой надлежащей системы подвески предназначены для шин с определенной высотой боковины и жесткостью. Увеличение диаметра колеса означает уменьшение высоты боковины и податливости шины. В крайнем случае это ухудшит способность проходить повороты и может фактически привести к потере тормозного сцепления из-за «края» передних шин при резком торможении. И хотя технология делает возможной сверхнизкую и стильную высоту боковины шины, это не обязательно приводит к максимальной производительности, просто взгляните на высоту боковины автомобилей Формулы-1 и Инди.

ПЛАВАЮЩИЕ ДИСКИ

Все металлы «растут» при нагревании. Диаметр чугунных тормозных дисков может увеличиться на 2 мм (0,080 дюйма) при повышенных температурах торможения. Когда диск ограничен в радиальном направлении (как во всех цельных дисках ), фрикционные пластины вынуждены принимать форму конуса по мере повышения температуры, что неблагоприятно влияет как на распределение температуры и давления внутри колодок, так и на ощущение педали. Гоночные и высокопроизводительные дорожные диски устанавливаются на отдельные шляпки или раструбы, обычно из алюминия. Система крепления спроектирована таким образом, чтобы обеспечивать радиальный рост и минимальное осевое смещение, что обеспечивает механическую стабильность системы. Шляпки или раструбы должны быть изготовлены из термообработанных алюминиевых заготовок 7075 или 2024, предварительно напряженных и разгруженных, а не из 6061 или толстолистового проката.

РЕЗЮМЕ

Если тормозная система несовершенна, обновление колодок и тормозной жидкости и/или подача большего количества воздуха в систему, вероятно, решит проблему с минимальными затратами. Замена штатных резиновых гибких шлангов на 9Армированные тефлоновые шланги 0277 с оплеткой из нержавеющей стали улучшают способность эффективно регулировать тормозное усилие при умеренных затратах. Когда принимается решение обновить тормозную систему, убедитесь, что сменные компоненты и система были правильно спроектированы и разработаны для вашего конкретного применения, задавайте технические вопросы и ожидайте действительных технических ответов.
1) Диски должны иметь криволинейные фургоны и как большую теплоемкость, так и лучшие характеристики обдува, чем OEM — иначе вы ничего путного не добьётесь. Зависите от реальных результатов испытаний, а не от рекламных заявлений. Диски должны быть отбалансированы на фрезерном станке до менее 0,75 унций на дюйм (54 г-см), биение должно быть менее 0,002 дюйма (0,051 мм), а разброс по толщине должен быть менее 0,0007 дюйма (0,018 мм). В гоночных приложениях эти допуски обычно уменьшаются до 0,25 унции на дюйм, 0,0005 дюйма и 0,0001 дюйма соответственно.
2) Суппорты должны быть жесткими при повышенной температуре. Опять же, смотрите на результаты лабораторных испытаний, а не на претензии. Суппорты должны быть установлены точно в плоскости вращения ротора.
3) Многопоршневые суппорты должны иметь дифференциальные отверстия для уменьшения конусного износа. Площадь поршня должна соответствовать размеру главного цилиндра.
4) В идеале для установки не требуется никаких модификаций шарниров или стоек.
5) Смещение тормозного момента между передними и задними тормозами должно соответствовать динамике конкретного автомобиля.

ВОЖДЕНИЕ

1) Для эффективного торможения шины должны соответствовать дорожному полотну и сцепляться с ним. Ваша тормозная система ничем не лучше ваших шин и подвески. Лучшие деньги, которые вы можете потратить, — это действительно хорошие шины и действительно хорошие амортизаторы.

2) Надлежащий вес на повороте имеет решающее значение для эффективного торможения на прямой. Оптимальный вес угла для торможения – это когда пары поперечных углов равны. То есть сумма левого переднего и правого заднего равна сумме правого переднего и левого заднего.

3) Если вы почувствуете запах тормозной накладки или педаль станет мягкой, отпустите ее.

4) Используйте по крайней мере 550-градусную несиликоновую тормозную жидкость и следите за тем, чтобы ваши тормоза прокачивались должным образом и, при интенсивном использовании, часто. Тормозная жидкость гигроскопична по своей природе — при малейшей возможности она поглощает воду. Доля одного процента захваченной воды резко снижает температуру кипения любой тормозной жидкости и вызывает коррозию в системе. Заменяйте всю тормозную жидкость в системе не реже одного раза в год — чаще, если вы постоянно сильно тормозите.

Тормозные системы и как улучшить эффективность торможения

Все, что вам нужно для непревзойденного замедления, — это более мощные тормоза, красная краска и просверленные отверстия, верно? Позвольте мне остановить вас прямо здесь. .. давайте поговорим о тормозах.

Напомнить позже

1. Каковы основные компоненты?

Барабанные тормоза заслуживают большего признания, чем я приведу в этой статье, но из-за превосходного удобства обслуживания, теплоотвода и распространенности дисковых тормозов в отрасли они будут в центре внимания. Основные компоненты включают в себя:

1. Тормозные диски
Тормозной диск представляет собой вращающийся диск, который вращается вместе с колесом; это используется в качестве источника для отклонения энергии, превращая кинетическую энергию в тепло. Как и во всех перечисленных здесь компонентах, на каждом колесе будет по одному.

2. Тормозные суппорты
Это навесное устройство, которое включает в себя внутренний поршень, оказывающий давление на тормозную колодку. Давление возникает, когда вы нажимаете на педаль тормоза, нагнетая тормозную жидкость в поршень, который прижимает тормозную колодку к ротору, замедляя автомобиль и выделяя тепло.

3. Тормозные колодки
Тормозная колодка является изнашиваемой деталью, которая контактирует с тормозным диском. Давление тормозной колодки на тормозной диск, наряду с разницей скоростей, позволяет вашему автомобилю замедляться.

4. Тормозные магистрали
Это магистрали, используемые для подачи тормозной жидкости к тормозным суппортам. Когда вы нажимаете на педаль тормоза, это создает давление в тормозной жидкости, которая проходит по трубопроводам к каждому из четырех колес, создавая сильный контакт между тормозной колодкой и тормозным диском.

2. Зачем нужно улучшать торможение?

Существуют две основные причины, по которым вам необходимо улучшить эффективность торможения вашего автомобиля:

1. Недостаточное тормозное усилие
Тормозной момент автомобиля недостаточен для блокировки колес на той скорости, на которой он движется. (или приблизиться к блокировке колес, обеспечив максимальное тормозное усилие).

2. Чрезмерное затухание тормозов
После определенного периода использования тормозов автомобиль теряет тормозную способность и в результате теряет способность тормозить. Продолжительное торможение (например, на треке) может привести к затуханию тормозов из-за неправильного охлаждения тормозов.

3. Как улучшить эффективность торможения?

Прежде чем вы слишком увлечетесь улучшением тормозов вашего автомобиля, очень важно понять, что тормоза хороши ровно настолько, насколько им позволяют шины и подвеска. Если вы используете жесткие шины, которые пропускают все неровности дороги, модернизированные тормоза буквально не дадут никаких улучшений. Улучшение тормозного момента предполагает, что вы не ограничены в тяге. Улучшения в затухании тормозов предполагают, что вы на самом деле нагреваете свои тормоза настолько, что они теряют эффективность. Для подавляющего большинства автомобилей на дорогах общего пользования штатных тормозов будет более чем достаточно.

Переходя к делу, есть четыре способа увеличить тормозной момент:

1. Увеличить радиус диска
Большие диски обеспечивают больший тормозной момент, так как тормозная колодка оказывает давление на больший радиус, что позволяет более высокий момент. Тормозной момент равен силе, прикладываемой колодкой, умноженной на расстояние, на котором действует сила от центра колеса. В данном случае мы увеличиваем расстояние от центра. Это хорошая вещь.

2. Увеличьте площадь поршня суппорта
Увеличение размера поршней (или количества поршней) означает, что у вас будет больше площади, прикладываемой к определенному давлению. Если давление остается постоянным, а площадь увеличивается, приложенная сила будет увеличиваться.

3. Давление в магистрали
Нажмите ногой сильнее, и автомобиль затормозит сильнее. Это связано с увеличением давления в линии. Если вы можете увеличить давление в трубопроводе (возможно, создав большее плечо рычага, на которое будет воздействовать педаль тормоза, или используя вакуумный усилитель), вы увеличите тормозной момент.

4. Коэффициент трения между колодкой и диском
Возможно, это говорит само за себя, но если вы можете увеличить трение (это зависит от выбора материала; производители тормозных колодок часто предоставляют эти данные) между колодкой и диском, вы может увеличить тормозной момент. Однако чем больше трение, тем больше тепла, что аккуратно подводит нас к…

4. Как уменьшить затухание тормозов?

1. Большие роторы
Увеличение диаметра или ширины тормозных дисков означает, что у вас будет больше массы для отвода тепла. Это улучшит затухание тормозов, при условии, что тормозные диски должным образом охлаждаются.

2. Вентилируемые роторы
Вероятно, это наиболее эффективный способ охлаждения тормозов, позволяющий потоку воздуха в центре тормозного диска значительно улучшить охлаждение. Почти все серийные автомобили имеют вентилируемые роторы передних дисков, так как большая часть торможения осуществляется передними тормозами.

3. Роторы с прорезями и отверстиями
Тормоза с прорезями или отверстиями предназначены для выхода газов и частиц, образующихся при использовании тормозных колодок. В случае простых роторов этот слой газов может препятствовать идеальному контакту между колодкой и ротором. Роторы с прорезями являются здесь предпочтительным методом, так как просверленные роторы имеют тенденцию к преждевременному выходу из строя из-за повышения напряжения, связанного с просверленными отверстиями. Помимо дрифта (при котором торможение минимально), в автоспорте вы не увидите просверленных роторов.

4. Выбор тормозных колодок
Крайне важно выбирать тормозные колодки в зависимости от области применения. Некоторые тормозные колодки будут иметь высокий коэффициент трения при низких температурах (много прикусывания до прогрева), в то время как другие будут более эффективными при более высоких температурах. Тормозные колодки можно приобрести для различных диапазонов рабочих температур, и это следует учитывать в зависимости от области применения. Дорожные автомобили имеют высокий начальный укус, но теряют производительность по мере прогрева. Гоночные колодки, как правило, работают с более высокими коэффициентами трения в более широком диапазоне высоких температур, что делает их идеальными для трекинга при интенсивном торможении.

5. Тормозные воздуховоды
Тормозные каналы, чрезвычайно распространенные в гонках и набирающие популярность в дорожных автомобилях, представляют собой просто вентиляционные отверстия, которые направляют воздушный поток, попадающий в автомобиль, так что он направляет холодный воздух в ниши колес и, в идеале, на тормозные диски.

6. Цвет
Конечно, красные тормоза делают все лучше, но никто никогда не учит, какой оттенок красного. Да будет известно, что эксперты единодушно согласны (на самом деле только я), что красный цвет пожарной машины лучше всего подходит для мощных тормозов. Останавливает пожары. Останавливает твою машину.

Основы гидравлического тормоза | Журнал коммерческого транспорта

Типовая гидравлическая тормозная система средней мощности с передними дисками (красный контур) и задними барабанами (зеленый контур). Повышение или помощь (синяя схема) обеспечивается насосом с приводом от двигателя, хотя эту функцию часто выполняет насос гидроусилителя рулевого управления. Стояночные тормоза (оранжевый контур) приводятся в действие щитком приборов.

Никогда не задумывались, почему не может быть только один вид тормоза? Это связано с тем, что пневматические и гидравлические тормоза имеют рабочие характеристики, которые делают тот или иной вариант идеальным для определенных применений.

В большегрузных комбинированных транспортных средствах воздух является очевидным выбором из-за большого объема жидкости, которая потребуется для нагнетания всех колесных цилиндров. Кроме того, иметь дело с гладкими руками и шлангами, заполненными гидравлической жидкостью, было бы грязно.

Но для прямых грузовиков легкой и средней грузоподъемности гидравлические тормоза предлагают следующие преимущества:

• Ощущение тормоза — т. е. чем дальше педаль нажимается, тем больше усилие;
• Высокое давление в трубопроводе, позволяющее использовать более легкие и компактные компоненты тормозной системы;
• Меньше первоначальных затрат из-за меньшего размера и меньшего количества компонентов;
• Чистота – гидравлические тормоза являются закрытыми системами;
• Простота обнаружения утечек, так как жидкость видна.

Вариантов гидравлических тормозных систем намного больше, чем пневматических, но все они имеют общие черты.

Гидравлическая система
Все гидравлические тормозные системы содержат резервуар для жидкости, главный цилиндр, создающий гидравлическое давление, гидравлические линии и шланги для подачи жидкости под давлением к тормозам, а также один или несколько колесных цилиндров на каждом колесе. .

Колесные цилиндры расширяются под давлением жидкости и прижимают тормозные колодки к внутренней части барабанов. Если используются дисковые тормоза, суппорты со встроенными цилиндрами зажимают роторы при приложении давления.

Поскольку транспортное средство должно останавливаться гораздо быстрее, чем ускоряться, требуется огромное тормозное усилие. Следовательно, тормозная мощность, генерируемая тормозами, должна в несколько раз превышать мощность двигателя.

Для создания усилий, необходимых для удержания тормозных колодок на барабанах или дисках, и для достижения управляемого замедления необходимо умножить первоначальное усилие, прикладываемое к педали тормоза.

При использовании гидравлической системы единственным механическим рычагом является педаль. Однако изменение диаметра колесных цилиндров или диаметра суппорта по отношению к диаметру отверстия главного цилиндра обеспечивает дополнительное увеличение передаточного отношения.

В гидравлической системе давление, создаваемое различными колесными цилиндрами, напрямую зависит от площади их поршней. Например, если один поршень колесного цилиндра имеет площадь 2 квадратных дюйма, а другой поршень имеет площадь 1 квадратный дюйм, а давление в системе

Тормозные колодки (левые) раздвигаются колесным цилиндром и трутся о внутреннюю часть барабана, чтобы остановить автомобиль. Дисковые тормоза (справа) используют гидравлическое давление во встроенном цилиндре, чтобы заставить тормозные колодки зажимать ротор.

составляет 400 фунтов на квадратный дюйм, поршень площадью 2 квадратных дюйма будет давить на тормозные колодки с силой 800 фунтов. Поршень площадью 1 квадратный дюйм будет оказывать усилие в 400 фунтов. Соотношение между площадями главного цилиндра и колесных цилиндров определяет увеличение силы на поршнях колесных цилиндров.

Имейте в виду, что чем больше диаметр колесного цилиндра, тем больше жидкости должен подавать главный цилиндр для его заполнения. Это приводит к более длинному ходу главного цилиндра.

Если диаметр отверстия главного цилиндра увеличить, а прилагаемое усилие останется прежним, в системе будет создаваться меньшее давление, но для достижения желаемого давления в колесном цилиндре можно использовать больший поршень колесного цилиндра. Очевидно, что сменный главный цилиндр, колесный цилиндр или суппорт должны иметь ту же конструкцию и диаметр отверстия, что и оригинальный блок.

Гидравлические тормозные системы представляют собой сплит-системы, включающие два дискретных тормозных контура. Один поршень и резервуар главного цилиндра используются для приведения в действие тормозов на одной оси, а отдельный поршень и резервуар приводятся в действие тормозами на другой оси (осях). Хотя это редкость, некоторые тормозные системы малой грузоподъемности разделены по диагонали, а не по осям.

Раздельная система предназначена для того, чтобы при возникновении утечки в одном гидравлическом контуре автомобиль останавливался в другом. Конечно, нельзя ехать на автомобиле дальше, чем это необходимо для ремонта тормозной системы.

Когда один из гидравлических контуров выходит из строя, реле перепада давления определяет неравное давление между двумя контурами. Переключатель содержит поршень, закрепленный центрирующей пружиной, и электрические контакты на каждом конце. Давление жидкости из одного гидравлического контура подается на один конец реле перепада давления, а давление из другого контура подается на другой конец. Когда давление в одном контуре падает, нормальное давление в другом контуре выталкивает поршень в неработающую сторону, замыкая контакты и зажигая сигнальную лампочку на приборной панели.

Усилитель
Усилители или усилители уменьшают усилие оператора на педали тормоза. Вакуумные усилители, популярные на легковых автомобилях, используют разрежение двигателя на одной стороне диафрагмы и атмосферное давление на другой стороне. Клапан позволяет вакууму воздействовать на диафрагму пропорционально ходу педали тормоза. Это способствует усилию на педали и позволяет увеличить давление на тормозную жидкость без чрезмерного увеличения усилия на педали.

Другие типы усилителей используют гидравлическое давление — либо от насоса гидроусилителя рулевого управления автомобиля, либо от отдельного электрического насоса, либо от обоих — для усиления усилия на педали. Когда педаль тормоза нажата, клапан увеличивает гидравлическое давление в камере наддува, чтобы приложить повышенное давление к поршням главного цилиндра.

В некоторых системах используется как вакуум, так и гидроусилитель. В других системах давление воздуха бортового компрессора используется для создания давления в гидравлической системе.

Клапаны
Клапаны, обычно используемые в гидравлических тормозных системах, включают:

• Пропорциональные клапаны или клапаны компенсации давления. Они ограничивают процент гидравлического давления на задние тормоза, когда давление в системе достигает заданного высокого значения. Это улучшает баланс между передними и задними тормозами при торможении на высокой скорости, когда часть веса задней части автомобиля переносится вперед, и помогает предотвратить блокировку задних колес. Некоторые дозирующие клапаны чувствительны к высоте. То есть они регулируют давление в заднем тормозе в зависимости от загрузки автомобиля. По мере увеличения нагрузки автомобиля (уменьшения высоты) допускается большее гидравлическое давление на задние тормоза;
• Клапаны дозирующие. Они удерживают давление на передние дисковые тормоза, позволяя колодкам задних барабанных тормозов преодолевать давление возвратной пружины и контактировать с задними барабанами. Это предотвращает блокировку передних тормозов на скользких поверхностях при легком торможении. Эти клапаны не срабатывают при резком торможении.

Парковка
Функция парковки сильно различается в зависимости от гидравлической тормозной системы. Во многих легковых автомобилях с задними барабанными тормозами используется рычажно-тросовая установка типа легкового автомобиля. Храповой рычаг или

Функция самовозбуждения барабанных тормозов. Когда тормозные колодки расширяются и контактируют с вращающимся барабаном, передняя тормозная колодка прижимается к задней колодке силой движущегося барабана. Это приводит к более высокому давлению между футеровкой и барабаном, чем давление, создаваемое одним колесным цилиндром (цилиндрами).

Ножная педаль натягивает трос, который, в свою очередь, натягивает узел рычага на конце каждого заднего колеса. Рычаг раздвигает тормозные колодки, и они механически удерживаются на барабанах до тех пор, пока храповик не будет отпущен.

Другие парковочные системы включают пружинные камеры, подобные тем, которые используются в пневматических тормозных системах. Они подпружинены, но отключаются под действием гидравлического давления, а не воздуха.

Антиблокировочная система
На многих грузовых автомобилях малой грузоподъемности с гидравлическими тормозами антиблокировочная система тормозов используется на задних колесах для сохранения устойчивости торможения при небольшой загрузке этих автомобилей. Антиблокировочная система передних и задних колес обычно является опцией, за исключением автомобилей полной разрешенной массой более 10 000 фунтов, которые должны иметь антиблокировочную систему рулевого управления и ведущей оси.

В современных гидравлических антиблокировочных системах спускной клапан выпускает гидравлическую жидкость под давлением в аккумулятор в случае надвигающейся блокировки колеса.

Электронный блок управления получает сигнал(ы) скорости от датчиков в трансмиссии и/или на колесах. Когда тормоза задействованы, блок управления определяет снижение скорости заднего колеса и активирует сбросной клапан (клапаны), если скорость замедления превышает заданный предел.

Блок управления активирует сбросной клапан серией быстрых импульсов для сброса гидравлического давления в колесе. Продолжая работу в антиблокировочном режиме, сбросной клапан подает импульс, чтобы колеса продолжали вращаться, сохраняя контролируемое замедление.

В конце такой остановки клапан обесточивается, и вся жидкость в гидроаккумуляторе возвращается в главный цилиндр. Возобновляется нормальная работа тормозов.

Фундаментные тормоза
Фундаментные тормоза в гидравлических системах могут быть барабанными или дисковыми. Во многих случаях на передней оси используются диски, а на задней — барабаны.

Барабанные тормоза считаются самоподдерживающимися. Это связано с тем, что когда тормозные колодки расширяются и контактируют с вращающимся барабаном, передняя или передняя тормозная колодка прижимается к задней колодке силой движущегося барабана. Это приводит к более высокому давлению между футеровкой и барабаном, чем может быть создано только колесным цилиндром.

По мере износа тормозных накладок колодки необходимо периодически приближать к барабанам, чтобы обеспечить надлежащий контакт при торможении. В то время как некоторые старые барабанные тормоза в сборе регулируются вручную, большинство из них являются автоматическими. В них используется звездочка или храповой узел, который определяет, когда колесный цилиндр выходит за пределы своего нормального хода, и расширяет точку поворота на другом конце тормозных колодок.

Тормозной барабан или ротор не только являются фрикционными элементами, но и выполняют функцию теплоотвода. Он должен быстро поглощать тепло при торможении и удерживать его до тех пор, пока оно не рассеется в воздухе. Чем тяжелее барабан или ротор, тем больше тепла он может удерживать.

Это важно, так как чем сильнее нагреваются тормозные колодки, тем больше они подвержены термическому износу. Затухание тепла вызывается повторяющимися резкими остановками и приводит к уменьшению трения футеровки о барабан/ротор и увеличению тормозного пути транспортного средства. Как правило, качественные футеровки менее подвержены выцветанию при нагреве, чем низкокачественные. Кроме того, дисковые тормоза гораздо более устойчивы к перепадам температур, чем барабанные.

Другим типом выцветания, которому подвержены тормоза, является выцветание в воде. Барабанные тормоза с их большой площадью поверхности прикладывают меньшее усилие в фунтах на квадратный дюйм между накладкой и барабаном во время остановки, чем дисковые тормоза. Это, в сочетании с водоудерживающей формой барабана, способствует аквапланированию между колодкой и барабаном во влажных условиях. В результате значительно увеличивается тормозной путь.

Дисковые тормоза с их меньшими поверхностями трения и высокими усилиями прижима хорошо справляются со стиранием воды с роторов и практически не снижают тормозную способность во влажном состоянии.

Не паникуйте с помощью этих 3 советов

Опубликовано 17 ноября 2017 г. by Benjamin Hunting Know How

Тормоза — самая важная система безопасности вашего автомобиля. Мягкие тормоза, то есть педаль тормоза, которая больше не оказывает такого успокаивающего давления, как обычно, могут вызывать тревогу во время вождения. Это особенно верно, если ваши тормоза отключаются сразу, без какого-либо предварительного предупреждения. Это ощущение педали тормоза, также известное как губчатые тормоза, почти всегда указывает на проблему с гидравлической системой тормозной жидкости вашего автомобиля, и у этого есть несколько потенциальных причин. Проблемы с тормозами почти всегда являются серьезной проблемой. Ознакомьтесь с этими тремя советами, чтобы максимально безопасно справиться с мягкой педалью тормоза.

1. Попробуйте прокачать педаль

Мягкие тормоза возникают из-за того, что главный тормозной цилиндр вашего автомобиля не может создать полное давление, необходимое для максимальной тормозной мощности. Это может быть связано с рядом проблем: утечка в тормозной магистрали, потеря давления в самом главном цилиндре из-за выхода из строя уплотнения или попадание воздуха в тормозную систему. Вашей первой реакцией на «мягкие» тормоза должно быть резкое нажатие ногой на педаль тормоза. Даже если в вашей тормозной системе есть дефект, это обычно может создать достаточное давление, чтобы безопасно остановиться на обочине. Почти каждый автомобиль на дороге имеет двухконтурную тормозную систему. Это означает, что передние и задние тормоза отделены друг от друга в случае возникновения проблем. Вероятность того, что оба тормозных контура откажут одновременно, невелика, поэтому прокачка тормозов позволяет все еще работающему контуру помочь замедлить автомобиль.

2. Поиск утечки

Внезапная потеря тормозного давления, вероятно, означает, что утечка или выход из строя уплотнения произошли совсем недавно. Тормозная жидкость обычно прозрачная или желтоватого цвета. Если есть утечка, почти всегда это происходит там, где линия встречается с другим компонентом, таким как суппорты на каждом колесе, цилиндр в барабанных тормозах, тормозной пропорциональный клапан, главный цилиндр в моторном отсеке или даже насос ABS. . Осмотрите область за каждым из колес вашего автомобиля на наличие признаков утечки жидкости, а также загляните под капот, чтобы убедиться, что ваш главный цилиндр или насос ABS не протекает или не влажный. (Обычно он находится на брандмауэре.)

Для тех, кто живет в районе, где соль на дорогах является обычным явлением, залезьте под автомобиль и осмотрите сами тормозные магистрали из твердого металла. Обратите внимание на места, покрытые коррозией или влажные от тормозной жидкости. Тормозная система работает под давлением, поэтому небольшая утечка штифта может привести к потере большого количества жидкой тормозной жидкости. Хотя редко источник проверяет сами гибкие резиновые тормозные магистрали. Они должны быть твердыми и сухими. Затем проверьте главный цилиндр, чтобы убедиться, что он заполнен до индикаторной линии на боковой стороне резервуара. Если жидкости мало, попробуйте добавить немного и качнуть педалью, чтобы восстановить давление в системе. Само собой разумеется, что любая утечка тормозной жидкости представляет собой проблему, которая должна немедленно отправить вас в местную NAPA AutoCare для ремонта. Не существует приемлемого уровня потери тормозной жидкости, поэтому регулярная доливка тормозной жидкости невозможна.

3. Прокачать тормоза

Если вы оказались на подъездной дорожке или недалеко от дома, когда сталкиваетесь с «мягкими» тормозами, вы можете попробовать прокачать тормоза, чтобы удалить лишний воздух, который мог попасть в систему. Вам не нужно иметь утечку, чтобы воздух попал в ваши тормозные магистрали. Если вы перегрели тормоза во время энергичного вождения или буксировки, жидкость может закипеть и образовать газ, из-за которого педаль станет губчатой. Это связано с тем, что газ, в отличие от жидкости, можно сжимать. Этот газ нужно убрать. К счастью, у вас есть варианты, и процедура не так сложна.

Каждый из ваших тормозных суппортов или колесных цилиндров тормозного барабана будет иметь прокачной винт, который позволит вам вытеснить воздух из трубопроводов с помощью педали тормоза (или набора для прокачки тормозов) и надлежащей процедуры прокачки для вашего автомобиля. Цель состоит в том, чтобы промыть тормозные магистрали от старой жидкости и заменить ее новой жидкостью. Тормозная жидкость притягивает влагу и может вызвать коррозию тормозных магистралей изнутри. Следите за тем, чтобы главный цилиндр был заполнен свежей жидкостью во время процедуры прокачки, чтобы в систему не попали пузырьки воздуха.

Мягкие или «мягкие» тормоза могут пугать, но обычно проблему можно решить без особых хлопот. Если приведенные выше советы не вернут твердое ощущение педали тормоза, которое вы знали раньше, припаркуйте автомобиль, пока оно не будет исправлено. Вы можете взять руководство по обслуживанию и выполнить диагностику самостоятельно или отбуксировать автомобиль к специалистам в местном центре NAPA AutoCare для тщательной проверки.

Ознакомьтесь со всеми деталями тормозной системы, доступными в NAPAOnline, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для планового технического обслуживания и ремонта. Для получения дополнительной информации о работе с мягкими тормозами поговорите со знающим экспертом в местном магазине автозапчастей NAPA.

Фото предоставлено Wikimedia Commons.

Категории

Ноу-хау

Теги

прокачка тормозов, тормозные барабаны, тормозная жидкость, обслуживание тормозов, тормозные диски, тормозная система, тормоза, усилители тормозов мои годы становления были окружены Studebakers на автомобильных выставках в Квебеке и на северо-востоке Соединенных Штатов. Более десяти лет гонок, реставрации и одержимости автомобилями привели меня к тому, что я постоянно нахожу баланс между научной работой и автомобильной журналистикой.
