ДАТЧИК ДАВЛЕНИЯ НАДДУВА (BPS)

Общее описание
Датчики давления наддува используются в двигателях с турбонаддувом для предоставления информации о давлении воздуха и соотношениях воздуха и топлива для регулирования производительности двигателя. Как сложная технология, датчик давления наддува стал впечатляющим дополнением к технологии двигателя. Датчики давления наддува контролируют уровень наддува, создаваемый во впускном коллекторе двигателя с турбонаддувом или наддувом. Они влияют на давление воздуха, подаваемого на пневматический и механический привод перепускной заслонки.
Внешний вид

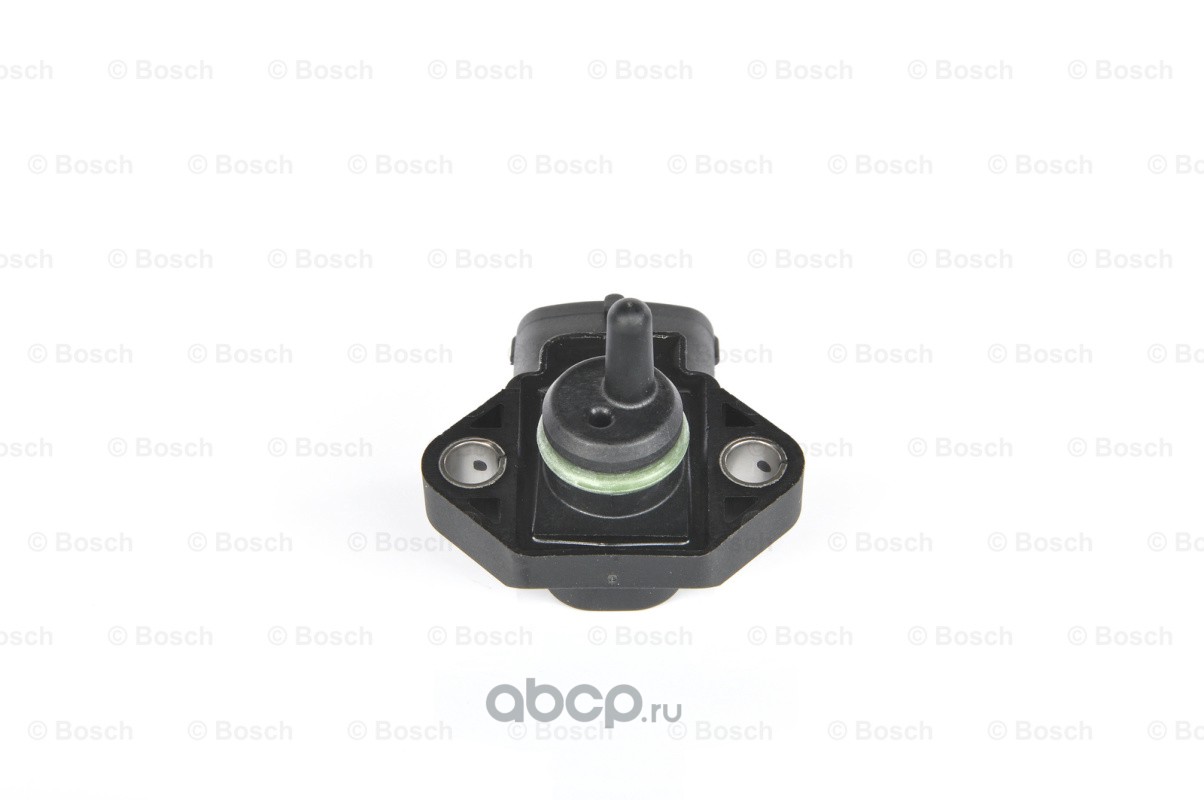

На рис. 1 показан типичный датчик давления наддува.

Рис. 1

Принцип работы БПС

Датчик давления наддува измеряет абсолютное давление перед дроссельной заслонкой. Блок управления двигателем использует свой сигнал для расчета корректирующего значения давления наддува. Определяя количество наддува и плотность воздуха во впускном коллекторе автомобиля, электронный блок управления автомобиля или ECU может определить, сколько топлива необходимо в камере сгорания автомобиля, чтобы воздушно-топливная смесь была наилучшей. Правильная топливно-воздушная смесь имеет решающее значение для двигателей, поскольку это приводит к лучшему и более эффективному производству энергии. Это не только делает двигатель более мощным, но и позволяет ему работать эффективно, максимально используя каждую каплю топлива.
Когда давление в коллекторе низкое (высокий вакуум), выходное напряжение датчика составляет 0,25-1,8 В на ECM. Когда давление во впускном коллекторе высокое из-за турбонаддува, выходное напряжение датчика составляет 2,0-4,7 В. Диапазон давления составляет от 10 кПа до 350 кПа. Датчик получает опорное напряжение 5 В от ECM. Масса датчика также обеспечивается модулем ECM. ECM использует давление наддува в сочетании с температурой всасываемого воздуха для определения объема воздуха, поступающего в двигатель.

Заказ на проверку работоспособности БПС

• Проверка напряжения питания

1. Отсоедините штекер от датчика.
2. Включите зажигание.
3. Установите мультиметр на «Напряжение постоянного тока».
4. Измерьте напряжение питания между контактом C (3) и массой A (1). Оно должно быть примерно 5В.
   Если это значение не достигнуто, необходимо найти неисправность в подаче напряжения.

• Проверка выходного сигнала

• Снимите датчик давления с впускного коллектора.
• Подсоедините ручной вакуумный насос к датчику давления.
• Включите зажигание.
• Установите мультиметр на «Напряжение постоянного тока».
• Установите нижнее значение абсолютного давления P-low.
• Проверить нижний выходной сигнал U-low между контактом B (2) и массой A (1).
• Установите верхнее значение абсолютного давления P-high.
• Проверьте верхний выходной сигнал U-high между контактом B (2) и массой A (1).

• Быстрая проверка БПС с помощью осциллографа

1. Восстановить все соединения с BPS, как при нормальной работе двигателя.
2. Подсоедините провод заземления осциллографа к заземлению корпуса.
3. Подсоедините активный измерительный провод осциллографа к сигнальной клемме BPS (обычно посередине).
4. Запустите двигатель и оставьте его работать на холостом ходу.
5. Резко нажмите на дроссельную заслонку и сразу же отпустите ее. Обратите внимание, что напряжение не поднимается до своего максимума, когда автомобиль не работает. Это нормально из-за низкой нагрузки двигателя.
6. Вы должны наблюдать за выходным сигналом постоянного тока, изменяющимся от 1,0В до 3,0В, который будет изменяться одновременно с положением дроссельной заслонки.

На рис.2 вы сможете отслеживать изменение давления (ось Y) в зависимости от времени (ось X).

Рис. 2

• Возможные неисправности в БПС:
    — Хаотический выходной сигнал

• Хаотический выходной сигнал – это когда сигнал напряжения изменяется случайным образом, падает до нуля и исчезает.
  Обычно это происходит при наличии неэффективного BPS. В этом случае датчик необходимо заменить.

    — Отсутствие напряжения сигнала

• Проверьте, подается ли напряжение питания (+5,0 В).
• Проверьте заземление на наличие проблем.
• Если напряжение питания и заземление в норме, проверьте сигнальный провод между БПС и бортовым контроллером.
• Если напряжение питания и/или заземление не соответствует норме, проверьте целостность проводов между датчиком и ЭБУ.
• Если все провода датчика исправны, проверьте все соединения на опорное напряжение и массу бортового контроллера.
  Если они верны, то под подозрение попадает контроллер.

    — Напряжение питания или сигнал BPS соответствует напряжению автомобильного аккумулятора.

• Проверьте наличие короткого замыкания на плюсовую клемму автомобильного аккумулятора.

• Другие проверки:

• Проверьте, нет ли чрезмерного количества топлива в вакуумном шланге или ловушке.
• Проверьте вакуумный шланг на наличие утечек и/или других повреждений.
• Проверить наличие механических повреждений деталей двигателя, системы зажигания или топливной системы, вызывающих низкий вакуум.
