График работы двигателя внутреннего сгорания

Процессы, протекающие в цилиндрах двигателя при его работе, повторяются циклично.

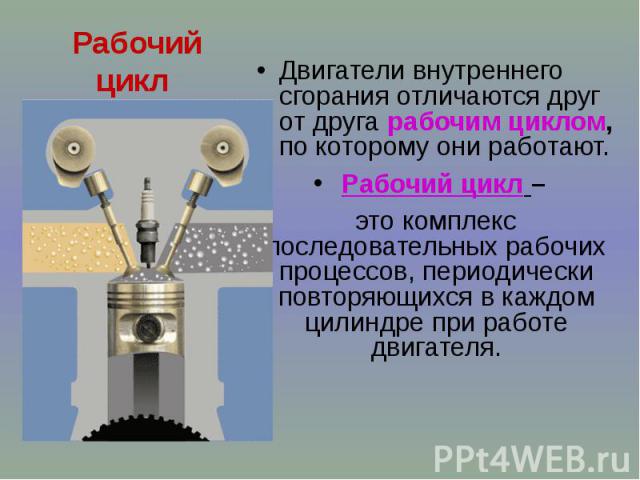

Одним таким рабочим циклом считается совокупность тактов (впуск топливовоздушной смеси, сжатие, воспламенение и расширение газов, а также выпуск продуктов сгорания), обеспечивающая переход тепловой энергии, выделяемой при воспламенении одной порции смеси, непосредственно в работу. О том, что представляют собой рабочие циклы поршневых двигателей внутреннего сгорания, пойдет речь далее.

Что такое мертвые точки и такты ДВС

Количество этапов, входящих в один рабочий цикл ДВС (двигателя внутреннего сгорания), принято считать исходя из числа ходов поршня в цилиндре. Такие этапы получили название такты двигателя. Непосредственно ход поршня определяется его перемещением из одной крайней точки в другую.

Они получили наименование мертвые, поскольку если в такой точке произойдет остановка поршня, он не сможет начать движение без внешнего воздействия. Простыми словами мертвые точки – это позиции, при которых движение в текущем направлении поршня прекращается и он начинает обратный ход.

Мертвые точки и ход поршня ДВС

Существуют две мертвые точки:

• Нижняя (НМТ) – положение, при котором расстояние между поршнем и осью вращения коленвала минимально.
• Верхняя (ВМТ) – положение, при котором цилиндр находится на максимальном удалении от оси вращения коленвала двигателя.

В англоязычной документации ВМТ обозначается как TDC (Top Dead Centre), А НМТ – BDC (Bottom Dead Centre).

Существуют двигатели, рабочий цикл которых может состоять из двух, а также из четырех тактов. Исходя из этого их разделяют на двухтактные и четырехтактные моторы.

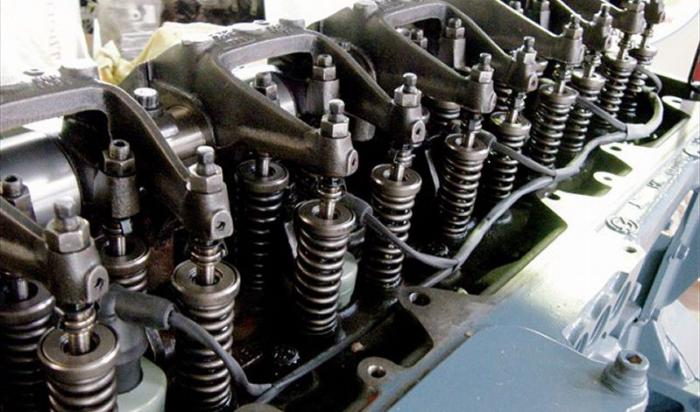

Как работает четырехтактный двигатель

Конструктивно рабочий цикл типового четырехтактного агрегата обеспечивается работой следующих элементов:

• цилиндр;
• поршень – выполняет возвратно-поступательные движения внутри цилиндра;
• клапан впуска – управляет процессом подачи топливовоздушной смеси в камеру сгорания;
• клапан выпуска – управляет процессом выброса отработавших газов из цилиндра;
• свеча зажигания – осуществляет воспламенение образовавшейся топливовоздушной смеси;
• коленчатый вал;
• распределительный вал – управляет открытием и закрытием клапанов;
• ременной или цепной привод;
• кривошипно-шатунный механизм – переводит движение поршня во вращение коленчатого вала.

Рабочий цикл четырехтактного двигателя

Рабочий цикл такого механизма состоит из четырех тактов, в ходе которых реализуются следующие процессы:

1. Впуск (нагнетание топлива и воздуха). В начале цикла поршень находится в ВМТ. В момент, когда коленвал начинает вращаться, он воздействует на поршень и переводит его в НМТ. Это приводит к образованию разрежения в камере цилиндра. Распредвал воздействует на клапан впуска, постепенно открывая его. Когда поршень оказывается в крайнем положении клапан полностью открыт, в результате чего происходит интенсивное нагнетание топлива и воздуха в камеру цилиндра.
2. Сжатие (увеличение давления горючей смеси). На втором этапе поршень начинает обратное перемещение к верхней мертвой точке такта сжатия. Коленвал совершает еще один поворот, а оба клапана полностью закрыты. Внутреннее давление увеличивается до величины 1,8 МПа и повышается температура горючей смеси до 600 С°.
3. Расширение (рабочий ход). При достижении верхней позиции поршнем в камере сгорания устанавливается максимальная компрессия до 5 МПа и срабатывает свеча зажигания. Это приводит к возгоранию смеси и увеличению температуры до 2500 С°. Давление и температура приводят к интенсивному воздействию на поршень, и он начинает вновь перемещаться к НМТ. Коленвал совершает еще поворот, и таким образом, тепловая энергия переходит в полезную работу. Распредвал открывает выпускной клапан, и при достижении поршнем НМТ он полностью раскрыт. В результате отработавшие газы начинают постепенно выходить из камеры, а давление и температура снижаются.
4. Выпуск (удаление отработавших газов). Коленвал двигателя поворачивается, и поршень начинает движение в верхнюю точку. Это приводит к выталкиванию отработавших газов и еще большему снижению температуры и уменьшению давления до 0,1 МПа. Далее, начинается новый цикл, в ходе которого указанные процессы вновь повторяются.

В ходе каждого такта коленчатый вал двигателя совершает поворот на 180°. За полный рабочий цикл коленвал поворачивается на 720°.

Четырехтактный двигатель получил широкое распространение. Он может работать как с бензином, так и с дизельным топливом. Отличием рабочего цикла для дизеля является то, что воспламенение топливовоздушной смеси происходит не от искры, а от высокого давления и температуры в конечной точке такта сжатия.

Особенности работы двухтактных моторов

Основой того, чем отличается двухтактный двигатель от четырехтактного, можно назвать тот факт, что в первом за один рабочий цикл коленвал совершает два оборота, а во втором весь рабочий цикл укладывается в один оборот коленвала (360°).

Поршень при этом совершает лишь два хода.

Процессы, происходящие в камере сгорания в течение рабочего цикла у двухтактного мотора, не отличаются от четырехтактных, но впуск горючей смеси и выпуск отработавших газов выполняются одновременно с тактами сжатия и расширения.

Процесс одновременного удаления отработавших газов и нагнетания в цилиндр свежего заряда, происходящий в двухтактном двигателе, получил название продувка.

Рабочий цикл двухтактного двигателя

Принцип работы простейшего двухтактного двигателя заключается в следующем:

1. Такт сжатия. В начале цикла поршень находится в НМТ и движется в положение ВМТ такта сжатия. При этом происходит перекрытие окна продувки (впуска), а затем канала выпуска. В момент, когда поршень закрывает окно выпуска, начинается сжатие горючей смеси, и в пространстве под поршнем возникает разрежение. Это обеспечивает нагнетание топлива в камеру через приоткрытый клапан впуска.
2. Такт расширения (рабочего хода). Когда поршень приближается к ВМТ, происходит срабатывание свечи зажигания, и горючая смесь воспламеняется. Это провоцирует резкое повышение давления и температуры, в результате чего поршень начинает движение вниз. Таким образом, газы совершают полезную работу, а поршень при движении к НМТ увеличивает компрессию топливовоздушной смеси. С ростом давления клапан начинает закрываться и препятствует попаданию горючей смеси во впускной коллектор. При достижении поршнем выпускного окна, происходит открытие последнего, и отработавшие газы удаляются в систему выхлопа. Давление в камере снижается, а дальнейшее движение поршня открывает канал продувки и топливовоздушная смесь подается в камеру, вытесняя отработавшие газы.

В зависимости от того, как реализована система продувки в устройстве двухтактного двигателя, их разделяют на разные типы:

• С контурной кривошипно-камерной продувкой. Горючая смесь подается в камеру цилиндра напрямую из картера двигателя. При этом она всасывается в момент движения поршня к ВМТ, а при движении поршня к НМТ обеспечивается продувка за счет избыточного давления.
• С клапанно-щелевой продувкой. Применяется для одноцилиндровых двигателей. Газораспределение реализуется путем перекрытия окон, выполненных в стенке цилиндра.
• С прямоточной продувкой. В такой конструкции впуск выполняется через специальные продувочные окна, выполненные по окружности цилиндра в его нижней части. В свою очередь, выпуск реализуется через выхлопной клапан.
• С использованием продувочных насосов. Применяется на многоцилиндровых двухтактных двигателях. При этом воздух для продувки сжимается специальным компрессором.

В отличие от четырехтактного, двухтактный двигатель не имеет системы газораспределения. Не требуют такие конструкции и организации сложной системы смазки. С другой стороны, четырехтактные моторы более экономичны по расходу топлива, а также меньше подвержены вибрации и обеспечивают более чистый выхлоп.

(1

Устройство автомобилей



Работа двигателя внутреннего сгорания может быть представлена в виде систематически повторяющихся процессов, которые принято называть рабочими циклами.

Рабочим циклом двигателя называется ряд последовательных, периодических повторяющихся процессов в цилиндрах, в результате которых тепловая энергия топлива преобразуется в механическую работу.

При этом каждый полный рабочий цикл может быть разделен на одинаковые (повторяющиеся) части – такты.

Часть рабочего цикла, совершаемого за время движения поршня от одной мертвой точки до другой, т. е. за один ход поршня, называется тактом.

Двигатели, рабочий цикл которых совершается за четыре хода поршня (два оборота коленчатого вала), называются четырехтактными. В головке блока цилиндров, над камерой сгорания (рис.

1) карбюраторного двигателя устанавливаются впускной 4 и выпускной 6 клапаны, управляемые газораспределительным механизмом, а также свеча зажигания 5.

Рабочий цикл карбюраторного четырехтактного двигателя состоит из последовательных тактов впуска, сжатия, расширения и выпуска.

Такт впуска

В результате вращения коленчатого вала при пуске двигателя (вручную или с помощью специального устройства — например, заводной рукоятки или электродвигателя — стартера) поршень совершает движение от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ). При этом впускной клапан 4 открыт, а выпускной клапан 6 закрыт.

Так как объем цилиндра при движении поршня вниз (к НМТ) быстро увеличивается, давление над поршнем уменьшается до 0,07…0,09 МПа, т. е. внутри цилиндра создается вакуум – избыточное разрежение. Впускной клапан 3 сообщается со специальным устройством – карбюратором, который приготавливает горючую смесь из топлива и воздуха.

Вследствие разности давлений в карбюраторе и цилиндре горючая смесь всасывается через открытый впускной клапан в цилиндр двигателя.

Если двигатель уже работает, то горючая смесь, попадая в цилиндр из карбюратора, смешивается с остаточными продуктами сгорания от предыдущего цикла, и образует рабочую смесь. Смешиваясь с остаточными продуктами сгорания и соприкасаясь с нагретыми деталями цилиндра, рабочая смесь нагревается до температуры 75…125 ˚С.

Такт сжатия

При подходе поршня к НМТ впускной клапан закрывается. Далее поршень начинает перемещаться вверх (к ВМТ), сжимая смесь воздуха, топлива и остаточных продуктов сгорания, которые не были удалены из цилиндра при выпуске.

При движении поршня от НМТ к ВМТ вследствие сокращения объема цилиндра при закрытых клапанах повышаются давление, при этом возрастает температура рабочей смеси (в соответствии с законом Гей-Люссака). В конце такта сжатия давление внутри цилиндра повышается до 0,9…1,5 МПа, а температура смеси достигает 270-480 ˚С.

В этот момент к электродам свечи зажигания 5 подводится высокое напряжение, которые вызывает между ними искровой разряд, результате чего рабочая смесь воспламеняется и сгорает.

В процессе сгорания топлива выделяется большое количество теплоты, из-за чего температура газов (продуктов сгорания) повышается до 2200-2500 ˚С, и давление внутри цилиндра достигает 3,0…4,5 МПа. Газы начинают расширяться, перемещая поршень вниз, к НМТ.

Такт расширения (рабочий ход)

Под давлением расширяющихся газов поршень движется от ВМТ к НМТ (при этом оба клапана закрыты).

В этот промежуток времени (такт) происходит преобразование тепловой энергии в полезную работу, поэтому ход поршня в такте расширения называют рабочим ходом.

При движении поршня к НМТ объем цилиндра увеличивается, вследствие чего давление уменьшается до 0,3…0,4 МПа, а температура газов снижается до 900…1200 ˚С.

Такт выпуска

При подходе поршня к НМТ открывается выпускной клапан 6, в результате чего продукты сгорания рабочей смеси вырываются наружу из цилиндра.

При дальнейшем вращении коленчатого вала поршень начинает перемещаться от НМТ к ВМТ. Выталкивая отработавшие газы через открытый выпускной клапан, выпускной канал 7 и выпускную трубу в окружающую среду.

К концу такта выпуска давление в цилиндре составляет 0,11…0,12 МПа, а температура – 600…900 ˚С.

При подходе поршня к ВМТ выпускной клапан закрывается, впускной открывается и начинается такт впуска, дающий начало новому рабочему циклу.

***



Рабочий цикл четырехтактного дизеля

Рабочий цикл дизельного двигателя принципиально отличается от цикла карбюраторного двигателя тем, что рабочая смесь (смесь топлива, воздуха и остаточных продуктов сгорания) приготовляется внутри цилиндра, поскольку воздух подается в цилиндр отдельно, а топливо отдельно – через форсунку.

В дизельном двигателе нет специального устройства для поджигания рабочей смеси – она самовозгорается в результате высокой степени сжатия. Т. е. в дизеле, в отличие от карбюраторного двигателя, через впускной клапан подается не горючая смесь, а атмосферный воздух, а топливо впрыскивается через форсунку в конце такта сжатия.

В цилиндре, как и в случае с карбюраторным двигателем, остаются продукты сгорания рабочей смеси, которые не удалось удалить продувкой.

Смесеобразование (перемешивание воздуха, топлива и остаточных продуктов сгорания) в дизеле протекает внутри цилиндра, что и обуславливает основные отличия череды тактов, составляющих рабочий цикл.

Высокая степень сжатия приводит к тому, что поступивший в цилиндр через впускной клапан воздух, смешивается с остаточными газами и раскаляется (в буквальном смысле этого слова) до высоких температур. И в это время в цилиндр впрыскивается топливо, которое вспыхивает и начинает гореть.

Рабочие процессы в дизельном двигателе протекают в следующей последовательности (рис. 2):

Такт впуска

В период такта впуска поршень 2 движется от НМТ к ВМТ. При этом впускной клапан 5 открыт, выпускной клапан 6 закрыт. В цилиндре 7 из-за разности давлений в окружающей среде и в цилиндре в конце такта впуска возникает разрежение 0,08…0,09 МПа, при этом температура внутри цилиндра не превышает 40…70 ˚С.

Такт сжатия

В процессе такта сжатия оба клапана закрыты. Поршень 2 движется от НМТ к ВМТ, сжимая смесь воздуха и отработавших газов. Давление в конце такта сжатия достигает 3…6 МПа, а температура – 450…650 ˚С (превышает температуру самовоспламенения топлива).

При подходе поршня к ВМТ, в цилиндр через форсунку 3 впрыскивается распыленное жидкое топливо. Топливо подается к форсунке (через трубку высокого давления) топливным насосом 1 высокого давления (ТНВД).

Форсунка обеспечивает тонкое распыление топлива в сжатом воздухе. Распыленное топливо самовоспламеняется и сгорает. В результате сгорания температура в цилиндре достигает 1600…1900 ˚С, давление – 6…9 МПа.

Такт расширения (рабочий ход)

В конце такта сжатия, при подходе к ВМТ, оба клапана закрыты.

После впрыска топлива происходит самовоспламенение рабочей смеси и ее сгорание, при этом поршень 2 под давлением расширяющихся газов стремительно движется от ВМТ к НМТ и через шатун воздействует на коленчатый вал, совершая полезную работу.

Топливо, не успевшее сгореть в конце такта сжатия, догорает в начале такта расширения. К концу рабочего хода давление газов уменьшается до 0,2…0,4 МПа, а температура снижается до 700…900 ˚С.

Такт выпуска

При подходе к нижней мертвой точке (НМТ) выпускной клапан 6 открывается и большая часть отработавших газов под воздействием высокого давления вырывается из цилиндра в атмосферу.

Поршень начинает перемещение от НМТ к ВМТ и через открытый выпускной клапан выталкивает оставшиеся в цилиндре отработавшие газы в окружающую среду.

К концу такта давление газов в цилиндре составляет 0,11…0,12 МПа, а температура – 600…700 ˚С. Далее рабочий цикл повторяется.

Таким образом, в четырехтактном двигателе только один такт – рабочий ход является полезным с точки зрения совершения полезной работы, остальные три вспомогательные, они осуществляются за счет кинетической энергии маховика, закрепленного на конце коленчатого вала.

***

Рабочий цикл двухтактного двигателя

В двухтактных ДВС рабочий цикл осуществляется за один оборот коленчатого вала. Схема двухтактного дизеля представлена на рис. 3. Воздух насосом 3 нагнетается через впускное (продувочное) окно 4 в цилиндр. В нижней части цилиндра напротив впускного окна имеется выпускное окно 7. В головке 5 блока цилиндра установлены форсунки 6.

Первый такт (рис. 3, а) совершается при движении поршня от НМТ к ВМТ за счет кинетической энергии маховика двигателя. Оба окна открыты. Нагнетаемый через впускное окно 4 воздух вытесняет из цилиндра оставшиеся в нем отработавшие газы, которые выходят через выпускное окно 7. Таким образом происходит очистка цилиндра от отработавших газов (продувка) и заполнение его свежим зарядом.

Движущийся вверх поршень 8 сначала закрывает впускное окно, а затем выпускное окно. С этого момента начинается процесс сжатия, в конце которого через форсунку 6 впрыскивается топливо. Таким образом, за первую половину оборота коленчатого вала совершаются процессы наполнения и сжатия, и начинается сгорание топлива.

Второй такт (рис. 3. б) происходит при движении поршня ВМТ к НМТ. В результате выделения теплоты при сгорании топлива повышается температура и давление внутри цилиндра. Поршень перемещается вниз, совершая полезную работу. Как только поршень открывает выпускное окно, отработавшие газы под давлением начинают выходить в окружающую среду.

К моменту открытия впускного окна давление внутри цилиндра снижается на столько, что возможна очистка цилиндра путем вытеснения отработавших газов свежим зарядом воздуха, подаваемым в цилиндр насосом 3. Этот процесс называется продувкой цилиндра. При этом одновременно с вытеснением отработавших газов происходит наполнение цилиндра свежим зарядом.

Далее все процессы повторяются в той же последовательности.

Рабочий цикл двухтактного карбюраторного двигателя аналогичен рабочему циклу двухтактного дизеля. Отличие состоит в том, что в цилиндр поступает не чистый воздух, а горючая смесь, и в конце процесса сжатия в цилиндре посредством свечи зажигания подается искра, в результате чего происходит воспламенение горючей смеси.

Одним из преимуществ двухтактного двигателя по сравнению с четырехтактным является то, что каждый рабочий ход здесь протекает в период одного оборота коленчатого вала, а не двух. Очевидно, что снижение количества тактов должно привести к повышению КПД из-за уменьшения паразитических процессов .

А поскольку в четырехтактном двигателе за два оборота коленчатого вала протекают четыре такта, из которых полезным является лишь такт рабочего хода (т. е.

остальные три такта являются паразитическими), то естественно предположить, что КПД четырехтактного двигателя должен быть ниже, чем КПД четырехтактного двигателя.

Существенными недостатками двухтактных двигателей является их низкая топливная экономичность и меньший срок службы по сравнению с четырёхтактными двигателями.

Объясняется этот недостаток тем, что при продувке цилиндра (или цилиндров) свежая горючая смесь частично удаляется вместе с отработавшими газами, поскольку, в отличие от четырехтактного двигателя, выпуск и впуск газов протекает одновременно.

Этими недостатками, а также большей токсичностью отработавших газов объясняется ограниченное применение двухтактных двигателей на автомобилях.

***

Многоцилиндровые двигатели



Главная страница

Дистанционное образование

• Группа ТО-81
• Группа М-81
• Группа ТО-71

Специальности

Учебные дисциплины

Олимпиады и тесты

Двигатель внутреннего сгорания: рабочий цикл,как работает,система питания двс,фото,видео

Рабочий цикл — это строгая последовательность рабочих процессов (тактов), периодически повторяющихся в каждом цилиндре. Каждый такт соответствует одно проходу поршня.

Рабочий цикл дизеля может совершаться как за четыре такта (за два оборота коленчатого вала), так и за два такта (за один оборот коленчатого вала). В первом случае дизель называется четырехтактным, во втором — двухтактным.

Рабочий цикл четырехтактного дизеля состоит из тех же тактов, что и рабочий цикл карбюраторного двигателя. Однако происходящие во время этих тактов процессы внутри цилиндров у карбюраторного двигателя и дизеля не одинаковы.

Во время такта впуска в цилиндр дизеля всасывается не горючая смесь, а воздух. Во время такта сжатия поступивший в цилиндр воздух сильно сжимается и вследствие этого нагревается до 500—700° С.

В конце этого такта в цилиндр впрыскивается под большим давлением в мелкораспыленном состоянии топливо, которое, соприкасаясь с раскаленным воздухом, воспламеняется и быстро сгорает, образуя большое количество газов и выделяя тепло.

Во время такта расширения под давлением газов поршень перемещается. Процессы при этом такте, а также при такте выпуска аналогичны процессам, происходящим в четырехтактном карбюраторном двигателе.

Таким образом, в любом четырехтактном двигателе только один такт рабочий, а остальные три — вспомогательные.

Рабочий цикл двухтактного дизеля существенно отличается от рабочего цикла четырехтактного: он совершается не за два, за один оборот коленчатого вала и состоит только из двух тактов.

Рис. Основные процессы, происходящие в цилиндрах двухтактного дизеля: а — продувка; б — сжатие; в — рабочий ход; г — выпуск отработавших газов; 1 — поршень; 2 — нагнетатель; 3 — выпускной клапан; 4 — продувочные окна; 5 — ресивер блока; 6 — коленчатый вал; 7 — насос-форсунка

Первый такт (рис. а и б) происходит при перемещении поршня от нижней мертвой точки к верхней.

Когда поршень 1 находится в нижней мертвой точке, свежий воздух под небольшим давлением поступает из нагнетателя 2 через ресивер 5 блока и продувочные окна 4 в цилиндр, вытесняя при этом остатки отработавших газов через открытый выпускной клапан 3.

Когда поршень, перемещаясь вверх, перекрывает продувочные окна, а выпускной клапан закрывается, продувка цилиндра заканчивается. При дальнейшем перемещении поршня воздух в цилиндре сильно сжимается и нагревается. Когда поршень приближается к верхней мертвой точке, в цилиндр через насос-форсунку 7 впрыскивается под большим давлением топливо.

Второй такт (рис. в и г). Мелкораспыленное топливо, соприкасаясь с раскаленным воздухом, сгорает; при этом выделяется большое количество тепла, температура и давление газов резко возрастают. Под действием давления газов поршень перемещается от верхней мертвой точки к нижней, вращая коленчатый вал.

Когда поршень приближается к продувочным окнам, открывается выпускной клапан и значительная часть отработавших газов вследствие большого избыточного давления выходит из цилиндра. При дальнейшем движении поршня открываются продувочные окна, в цилиндр начинает поступать из ресивера блока чистый воздух, вытесняя через открытый выпускной клапан остатки отработавших газов.

Рабочий цикл на этом завершается.

Таким образом, в двухтактном двигателе, и это является его особенностью, рабочий ход поршня совершается при. каждом обороте коленчатого вала.

В числе процессов, характеризующих работу мощных и производительных машин и механизмов, следует отметить рабочий цикл четырехтактного двигателя.

Это совокупность процессов, повторяющихся в определенной последовательности, во время которых цилиндр наполняется рабочей смесью, после чего происходит ее сжатие и воспламенение.

Газы, образовавшиеся при сгорании, расширяются, а затем – удаляются из цилиндра.

• Рабочий цикл четырехтактного двигателя
• Двухтактный двигатель – особенности работы
• Рабочий цикл двухтактного двигателя – достоинства и недостатки

Рабочий цикл четырехтактного двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу.

Если рабочий цикл совершается за два хода поршня, т. е. за один оборот коленчатого вала, то такой двигатель называется двухтактным. В настоящее время двухтактные двигатели на автомобилях не применяют, а используют лишь на мотоциклах и как пусковые двигатели на тракторах.

Это связано прежде всего с тем, что они имеют сравнительно высокий расход топлива и недостаточное наполнение горючей смеси из-за плохой очистки цилиндров от отработавших газов.

Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения и выпуска. В карбюраторном четырехтактном одноцилиндровом двигателе рабочий цикл происходит следующим образом.

Такт впуска

Поршень находится в в.м.т. и по мере вращения коленчатого вала (за один его полуоборот) перемещается от в.м.т. к н.м.т. При этом впускной клапан открыт, а выпускной клапан закрыт.

При движении поршня вниз объем над ним увеличивается, поэтому в цилиндре создается разряжение, равное 0,07—0,095 МПа, в результате чего свежий заряд горючей смеси, состоящей из паров бензина и воздуха, засасывается через впускной трубопровод в цилиндр.

От соприкосновения свежего заряда с нагретыми деталями в конце такта впуска он имеет температуру 75—125 °С.

Степень заполнения цилиндра свежим зарядом характеризуется коэффициентом наполнения, который для высокооборотных карбюраторных двигателей находится в пределах 0,65—0,75. Чем выше коэффициент наполнения, тем большую мощность развивает двигатель.

Такт сжатия

После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала поршень перемещается от н. м.т. к в.м.т. Впускной клапан закрывается, а выпускной закрыт. По мере сжатия горючей смеси температура и давление ее повышаются. В зависимости от степени сжатия давление в конце такта сжатия может составлять 0,8—1,5 МПа, а температура газов 300— 450 °С.

Такт расширения, или рабочий ход

В конце такта сжатия горючая смесь воспламеняется от электрической искры, возникающей между электродами свечи, и быстро сгорает, в результате чего температура и давление образующихся газов резко возрастают, поршень при этом перемещается от в.м.т. к н.м.т. Максимальное давление газов на поршень при сгорании для карбюраторных двигателей находится в пределах 3,5—5 МПа, а температура газов 2100—2400 °С.

При такте расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип передает вращение коленчатому валу. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня давление в цилиндре снижается до 0,3—0,75 МПа, а температура — до 900—1200 °С.

Рекомендуем:  20 самых экономичных автомобилей

Такт выпуска

Коленчатый вал через шатун перемещает поршень от н.м.т. к в.м.т. При этом выпускной клапан открыт и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной трубопровод.

В начале процесса выпуска продуктов сгорания давление в цилиндре значительно выше атмосферного, но к концу такта оно падает до 0,105—0,120 МПа, а температура газов в начале такта выпуска составляет 750— 900 °С, понижаясь к его концу до 500—600 °С.

Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемешивается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для современных карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06—0,12.По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Двухтактный двигатель – особенности работы

Весь цикл работы двухтактного двигателя происходит за один оборот коленвала. Это позволяет на выходе получать приблизительно в 1,4-1,8 раз большую мощность, с того же рабочего объема, имея те же самые обороты двигателя. Разумеется, коэффициент полезного действия у таких агрегатов значительно ниже, чем у тех же 4 тактных моделей. Это используется при создании тяжелых и низкооборотных двигателей судов. Здесь они напрямую соединяются с гребным валом. Нашли свое применение такие модели и в мотоциклах.

Это так же приводит к тому, что модели, работающие в 2 такта, очень сильно греются. Здесь выделятся большая тепловая энергия. В некоторых случаях приходится подключать к ним дополнительное охлаждение, чтобы агрегат всегда находился в работоспособном состоянии.

Однако, можно выделить и плюс подобной технологии. Ввиду того, что работа поршня ограничивается 2 тактами, он совершает гораздо меньше движений за единицу времени, поэтому потери на трение минимальны.

Это напрямую отражается на износе основных рабочих деталях двухтактного двигателя.

Еще одной актуальной проблемой для данной модели является тот факт, что постоянно нужно искать компромисс между потерями свежего заряда и качеством продувки. Да, принцип работы заставляет ведущих инженеров и техников трудится над созданием универсальной системы, которая бы сводила к минимуму потери.

4 тактный двигатель вытесняет отработанные газы в тот момент, когда его поршень находится в верхней мертвой точке. Здесь ситуация коренным образом меняется. Вся отработка вылетает в трубу в тот момент, когда цилиндр практически полностью свободен, то есть этот процесс захватывает его объем полностью.

Качество обдува играет в этом очень важную роль.

Именно поэтому не всегда удается разделить свежую рабочую смесь от выхлопных газов. В любом случае они будут смешиваться.

Особенно отчетливо такая проблема выделяется у карбюраторных моделей моторов, которые напрямую подают готовое к работе горючее в цилиндр. Естественно, в данном случае стоит говорить о большем количестве используемого воздуха.

Отсюда возникает необходимость применения сложных по структуре и составу воздушных фильтров. 4 тактный двигатель обделен этим недостатком.

Принцип работы данной модели двигателя говорит о том, что его применение может быть ограничено ввиду особенностей конструкции и большого количества потерь. Однако от 2 тактов еще никто не отказывается, создавая все больше устройств на его основе.

Стоит отметить, что сегодня на рынке представлено множество различных механизмов, которые используют как 4 тактный двигатель внутреннего сгорания, так и двухтактный.

Кстати, тот экземпляр, о котором мы решили поговорить сегодня, может иметь не только простейшее строение, в некоторых механизмах используются достаточно сложные его варианты.

Рабочий цикл двухтактного двигателя – достоинства и недостатки

Самое главное преимущество двухтактных двигателей – более высокая, по сравнению с четырехтактными, литровая мощность.

Дело здесь в том, что при равном количестве цилиндров и количестве оборотов коленчатого вала в минуту, каждый цилиндр совершает рабочий ход вдвое чаще.

При этом, за счет того, что фактический рабочий ход двухтактного двигателя короче (он укорочен за счет процессов газообмена), реально объем двигателя увеличивается на 50-60%!

Не менее важное преимущество – компактность. Благодаря этому качеству двухтактные двигатели нашли широкое применение не только в небольших транспортных средствах наподобие снегоходов, но и в садовой технике, а также инструментах (к примеру, в бензопилах).

Кроме того, отсутствие газораспределительного механизма заметно делает конструкцию проще и дешевле в производстве. Есть у двухтактных ДВС и существенные недостатки.

Они расходуют больше топлива впустую, так как при открытии выпускного окна в систему выхлопа попадает часть несгоревшей смеси.

Система смазки классического двухтактного мотора крайне примитивна – бензин смешивается с маслом заранее, и оба эти вещества попадают в камеру сгорания одновременно. Обусловлено это тем, что организовать масляную ванну в картере невозможно – картер участвует в процессе газообмена.

В результате масло, не пошедшее на смазывания стенок цилиндра, сгорает вместе с топливом. Ресурс двухтактного двигателя также значительно меньше, главным образом, за счет высоких оборотов коленвала.

По этой причине в двигателях этого типа применяется только специальное высококачественное масло, разработанное для применения в двухтактных двигателях.

Экологические параметры также оставляют желать лучшего: в выхлопе, из-за особенностей газораспределения, содержится большое количество СО и СН.

Принцип работы ДВС. Рабочие циклы двигателя

На автомобилях устанавливают двигатели внутреннего сгорания (ДВС), у которых топливо сгорает внутри цилиндра. В основу их действия положено свойство газов расширяться при нагревании.

Рассмотрим принцип устройства и работы двигателя внутреннего сгорания, а также его рабочие циклы.

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным. Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения (рабочего хода) и выпуска.

Принцип работы ДВС (для просмотра нажмите на кнопку иллюстрации)

Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ). Подробнее в статье как устроен двигатель внутреннего сгорания.

Впуск. По мере того, как коленчатый вал двигателя делает первый полуоборот, поршень перемещается от ВМТ к НМТ, впускной клапан открыт, выпускной клапан закрыт.

В цилиндре создается разряжение, вследствие чего свежий заряд горючей смеси, состоящий из паров бензина и воздуха, засасывается через впускной газопровод в цилиндр и, смешиваясь с остаточными отработавшими газами, образует рабочую смесь.

Сжатие. После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала (второй полуоборот) поршень перемещается от НМТ к ВМТ при закрытых клапанах. По мере уменьшения объема температура и давление рабочей смеси повышаются.

Расширение или рабочий ход.

В конце такта сжатия рабочая смесь воспламеняется от электрической искры и быстро сгорает, вследствие чего температура и давление образующихся газов резко возрастает, поршень при этом перемещается от ВМТ к НМТ. В процессе такта расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип приводит во вращение коленчатый вал.

При расширении газы совершают полезную работу, поэтому ход поршня при третьем полуобороте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня, при нахождении его около НМТ открывается выпускной клапан, давление в цилиндре снижается до 0.3 — 0.75 МПа, а температура до 950 — 1200оС.

Выпуск. При четвертом полуобороте коленчатого вала поршень перемещается от НМТ к ВМТ. При этом выпускной клапан открыт, и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной газопровод.

В отличие от бензинового двигателя, при такте ‘впуск’ в цилиндры дизеля поступает чистый воздух. Во время такта ‘сжатие’ воздух нагревается до 600оС. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.

Впуск. При движении поршня от ВМТ к НМТ вследствие образующегося разряжения из воздушного фильтра в цилиндр через открытый впускной клапан поступает атмосферный воздух. Давление воздуха в цилиндре составляет 0.08 — 0.095 МПа, а температура 40 — 60°С.

Сжатие. Поршень движется от НМТ к ВМТ, впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает поступивший воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива. При ходе поршня к ВМТ цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом.

Расширение или рабочий ход.

Впрыснутое в конце такта сжатия топливо, перемешиваясь с нагретым воздухом, воспламеняется, и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. При этом максимальное давление газов достигает 6 — 9 МПа, а температура 1800 — 2000°С. Под действием давления газов поршень перемещается от ВМТ в НМТ — происходит рабочий ход. Около НМТ давление снижается до 0.3 — 0.

5 МПа, а температура до 700 — 900оС.

Выпуск. Поршень перемещается от НМТ в ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. Давление газов снижается до 0.11 — 0.12 МПа, а температура до 500-700оС. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

Более подробно про работу дизеля в статье Дизельные двигатели. Устройство и принцип работы.

На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).

Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы большинства четырехцилиндровых двигателей 1-3-4-2 или 1-2-4-3.

Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре.

Определенная последовательность соблюдается и в других многоцилиндровых двигателях.

Диаграмма работы двигателя по схеме 1-2-4-3 Многоцилиндровые двигатели бывают рядными и V-образными. В рядных двигателях цилиндры расположены вертикально, а в V-образных — под углом. Последние характеризуются меньшей габаритной длиной по сравнению с первыми. Современные восьмицилиндровые двигатели выполняют двухрядными с V-образным расположением цилиндров.

Принцип работы и рабочие циклы двигателя автомобиля (ДВС)

Существует несколько различных типов двигателей, при этом на колесном, гусеничном, водном и даже иногда воздушном транспорте (грузовые и легковые авто, спецтехника, моторные лодки, самолеты и т.п.), нередко можно встретить двигатель внутреннего сгорания (ДВС).

Двигатели внутреннего сгорания бывают бензиновыми и дизельными, также могут успешно работать на газу и даже на водороде (водородный двигатель внутреннего сгорания). Еще моторы отличаются по конструкции, компоновке, бывают двухтактными и четырехтактными.

Так или иначе, широкое распространение силовой агрегат данного типа получил благодаря своей автономности, универсальности, а также целому ряду других преимуществ. При этом агрегаты имеют много различных параметров и характеристик, среди которых стоит отдельно выделить рабочий цикл. Далее мы поговорим о том, что означает рабочий цикл автомобильного двигателя внутреннего сгорания.

Рабочий цикл четырехтактного бензинового двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным. Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения (рабочего хода) и выпуска.
Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ).

Конструктивные особенности

Помимо различий в принципе работы у этих моторов еще и существуют конструктивные особенности.

2-тактный двигатель конструктивно проще. Механизм газораспределения – это дополнительное оснащение мотора, которое усложняет конструкцию.

У 2-тактного мотора этот механизм отсутствует и его роль выполняет поршень, открывая и закрывая те или иные окна.

Помимо этого, данный двигатель не нуждается в системе смазки. Обусловлено это тем, что в процессе работы задействовано и подпоршневое пространство, где располагается колен. вал.

Но поскольку кривошипно-шатунный механизм требует смазки, то у этого двигателя она производится вместе с топливом, то есть моторное масло добавляет в топливо, и при поступлении топлива в это пространство, имеющееся масло смазывает механизм.

У 4-тактных двигателей конструкция включает и механизм газораспределения, и отдельную систему смазки.

Это значительно усложняет конструкцию, однако эти двигателя являются более приоритетными, чем двухтактные из-за ряда эксплуатационных недостатков последних.

Принцип работы ДВС — схематично

Впуск

По мере того, как коленчатый вал двигателя делает первый полуоборот, поршень перемещается от ВМТ к НМТ, впускной клапан открыт, выпускной клапан закрыт. В цилиндре создается разряжение, вследствие чего свежий заряд горючей смеси, состоящий из паров бензина и воздуха, засасывается через впускной газопровод в цилиндр и, смешиваясь с остаточными отработавшими газами, образует рабочую смесь.

Сжатие

После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала (второй полуоборот) поршень перемещается от НМТ к ВМТ при закрытых клапанах. По мере уменьшения объема температура и давление рабочей смеси повышаются.

Расширение или рабочий ход

В конце такта сжатия рабочая смесь воспламеняется от электрической искры и быстро сгорает, вследствие чего температура и давление образующихся газов резко возрастает, поршень при этом перемещается от ВМТ к НМТ. В процессе такта расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип приводит во вращение коленчатый вал.
При расширении газы совершают полезную работу, поэтому ход поршня при третьем полуобороте коленчатого вала называют рабочим ходом

. В конце рабочего хода поршня, при нахождении его около НМТ открывается выпускной клапан, давление в цилиндре снижается до 0.3 — 0.75 МПа, а температура до 950 — 1200оС.

Выпуск

При четвертом полуобороте коленчатого вала поршень перемещается от НМТ к ВМТ. При этом выпускной клапан открыт, и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной газопровод.

Расширенная классификация термометров

Оговоримся, что в рамках обзора не отделяем от темы пирометры. Это чуть иной класс приборов, активно используется для аналогичных целей, что и датчики температуры. Итак, принято различать:

Термометры расширения. Базируются на способности тел менять геометрические размеры:

1. Стеклянные жидкостные термометры — за окном. Уже считаются датчиками температуры. Чаще в качестве жидкости используется ртуть по ряду причин: сохраняет агрегатное состояние в широком диапазоне условий окружающей среды, не смачивает стекло, легко извлекается из природных компонентов. К недостаткам относятся токсичность, малый коэффициент температурного расширений и застывание уже при минус 35 градусах Цельсия. Это напоминает о пользе спиртовых термометров.
2. Манометрические термометры основаны на зависимости давления паров вещества в рабочей камере от температуры. Подобные системы охотно применяются в качестве термостатов стареньких холодильников, где нет электроники. Плюсы: система не нуждается в питании электрическим током, что сильно упрощает конструкцию прибора. Эти температурные датчики размещаются в районе испарителя, через трубку соединяются с регулятором (находится в холодильном отсеке), где стоит реле.

Термометрические датчики и термометры сопротивления включают в состав термопары и термисторы. Это избитая тема, коснёмся чуть ниже. В качестве материалов для указанных датчиков температуры применяются металлы, полупроводники, прочие классы таблицы Менделеева.

Термометр сопротивления

Рабочий цикл четырехтактного дизеля

В отличие от бензинового двигателя, при такте «впуск» в цилиндры дизеля поступает чистый воздух. Во время такта «сжатие» воздух нагревается до 600оС. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.

Впуск

При движении поршня от ВМТ к НМТ вследствие образующегося разряжения из воздушного фильтра в цилиндр через открытый впускной клапан поступает атмосферный воздух. Давление воздуха в цилиндре составляет 0.08 — 0.095 МПа, а температура 40 — 60°С.

Сжатие

Поршень движется от НМТ к ВМТ; впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает поступивший воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива. При ходе поршня к ВМТ цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом.

Расширение или рабочий ход

Впрыснутое в конце такта сжатия топливо, перемешиваясь с нагретым воздухом, воспламеняется, и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. При этом максимальное давление газов достигает 6 — 9 МПа, а температура 1800 — 2000°С. Под действием давления газов поршень перемещается от ВМТ в НМТ — происходит рабочий ход. Около НМТ давление снижается до 0.3 — 0.5 МПа, а температура до 700 — 900оС.

Выпуск

Поршень перемещается от НМТ в ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. Давление газов снижается до 0.11 — 0.12 МПа, а температура до 500-700оС. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

Где применяется

4-х тактные моторы применяются в нашей повседневной жизни очень широко. Их мощность напрямую зависит от объема и количества цилиндров. Устанавливают ДВС в автомобилях и самолетах, тракторах и тепловозах. Применяются они также на судах морского и речного флота.

На 4-х тактные силовые агрегаты обратили внимание и энергетики. Используют их для питания стационарных и аварийных электрогенераторов, установленных в местах, где линии электропередач подвести невозможно или экономически нецелесообразно

Кроме того, такие генераторы устанавливают на объектах, где отключение подачи электроэнергии невозможно (больницы, банки, воинские части и пр.).

Принцип работы многоцилиндровых двигателей

На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).

• Как устроен двигатель внутреннего сгорания

Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя
. Порядок работы большинства четырехцилиндровых двигателей 1-3-4-2 или 1-2-4-3. Значит после рабочего хода в первом цилиндре следующий происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.

Диаграмма работы двигателя по схеме 1-2-4-3

Многоцилиндровые двигатели бывают рядными и V-образными. В рядных двигателях цилиндры расположены вертикально, а в V-образных — под углом. Последние характеризуются меньшей габаритной длиной по сравнению с первыми. Современные восьмицилиндровые двигатели выполняют двухрядными с V-образным расположением цилиндров.

Информация о происхождении

При выборе имени для ребенка родители могут уделять внимание каждой мелочи. Их интересует не только то, какое влияние на судьбу окажет тот или иной способ наречь малыша

В поле внимания попадают история имени, существующие версии его происхождения и даже редкость использования.

О происхождении и значении имени Элиана есть несколько версий. Среди них выделяются три основных. Каждая предлагает свою интерпретацию того, откуда появилось это женское имя.

Первая базируется на римском происхождении и значении имени Элиана. История говорит о том, что оно образовалось от родового либо же личного прозвища Aelianus. В свою очередь, это прозвище берет корни от греческого слова «хелиос». В этом случае имя несет в себе смысл «солнечная», что делает его несколько родственным по отношению к Елене.

Во второй версии указывается, что имя Элиана имеет еврейское происхождение. В таком варианте перевод звучит как «Бог ответил мне» либо же «мой Бог – моя семья».

Третья версия того, откуда берет свое начало значение имени Элиана, является французской. Согласно этой теории, у слова есть два перевода. Первый звучит как «дочь солнца», что частично пересекается с греко-римской теорией. Во втором же варианте — как «доброго времени суток».

Камера сгорания топливной смеси

Разные модели дизельных двигателей отличаются между собой строением. Одной из немаловажных особенностей является конструкция камеры сгорания. Камера сгорания – пространство, где происходит непосредственно сгорание топлива.

Неразделенная камера расположена в самой конструкции поршня или над ним, топливо на такте впуска попадает в нее, где и воспламеняется при контакте с горячим воздухом. Это наиболее простой вариант, который, к тому же, снижает расход топлива, но сам двигатель при этом работает очень громко.

Другой вариант – разделенная камера, то есть камера, которая расположена не в цилиндре, а на входе к нему и связана с ними каналом. Топливо подается в камеру, где перемешивается с вихревым потоком воздуха, что лучше распределяет его капли по объему камеры сгорания и способствует полному его сгоранию. Такой вариант подходит для небольших установок и легковых автомобилей, но он значительно увеличивает расход топлива.

Исходя из конструкции поршня и камеры сгорания, различают разные способы смесеобразования в дизельных ДВС:

— объемное смесеобразование – самый простой вариант. Камера сгорания представляет собой пространство между поршнем, стенками и головкой цилиндров. Топливо впрыскивается под давлением через распылители форсунок

Здесь важно, чтобы капли топлива равномерно распределились по всему объему и тщательно перемешались с горячим воздухом, поэтому в камере сгорания должен быть организован вихреобразный поток топливного заряда, а само топливо должно подаваться под высоким давлением;

— объемно-пленочное смесеобразование используется в высокооборотных двигателях с небольшим диаметром цилиндров. Это как раз тот случай, когда камера сгорания частично размещена в конструкции поршня. В двигателях отечественного производства такие камеры имеют форму усеченного конуса. При впрыскивании заряда топливо попадает на поверхность камеры сгорания, образуя «пленку», после чего практически сразу испаряется. Вихревые потоки, образующиеся под воздействием перемещения поршня, дают возможность равномерно распределить капли топлива по всему объему;

— предкамерное смесеобразование предусматривает наличие предкамеры, расположенной в крышке цилиндров. Она соединяется с основной камерой сгорания небольшими каналами с диаметрами не более 1% от диаметра поршня. Объем предкамеры составляет до 30% общего объема камер. По форме она может быть овальной, цилиндрической или сферической;

— вихрекамерное смесеобразование происходит за счет вихревых потоков воздуха, что дает возможность максимально смешать топливный заряд с воздухом даже при невысоком давлении его подачи в камеру сгорания. Для такого смесеобразования необходима раздельная камера, состоящая из двух частей: вихревой и основной. На такте сжатия воздух из основной камеры вытесняется в вихревую, которая имеет сферическую или цилиндрическую форму. Поток воздуха создает вихревые движения, двигаясь по кругу, а в это время из форсунки под давлением до 12 МПа подается заряд топлива. Поскольку воздушная волна находится в движении, капли равномерно распределяются по всему ее объему.

Принцип работы ДВС. Рабочие циклы двигателя доклад, проект

Принцип работы ДВС. Рабочие циклы двигателя

Подготовил: мастер производственного обучения
Белянкин Владимир Михайлович

МАОУ ДО МУК «Эврика»

МАОУ ДО МУК «Эврика»

Принцип работы ДВС. Рабочие циклы двигателя

На автомобилях устанавливают двигатели внутреннего сгорания (ДВС), у которых топливо сгорает внутри цилиндра. В основу их действия положено свойство газов расширяться при нагревании.
Рассмотрим принцип устройства и работы двигателя внутреннего сгорания, а также его рабочие циклы.

Принцип работы ДВС. Рабочие циклы двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным.

Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения (рабочего хода) и выпуска.

Принцип работы ДВС

Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ).

Впуск.

По мере того, как коленчатый вал двигателя делает первый полуоборот, поршень перемещается от ВМТ к НМТ, впускной клапан открыт, выпускной клапан закрыт. В цилиндре создается разряжение, вследствие чего свежий заряд горючей смеси, состоящий из паров бензина и воздуха, засасывается через впускной газопровод в цилиндр и, смешиваясь с остаточными отработавшими газами, образует рабочую смесь.

Сжатие.

После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала (второй полуоборот) поршень перемещается от НМТ к ВМТ при закрытых клапанах. По мере уменьшения объема температура и давление рабочей смеси повышаются.

Расширение или рабочий ход.

В конце такта сжатия рабочая смесь воспламеняется от электрической искры и быстро сгорает, вследствие чего температура и давление образующихся газов резко возрастает, поршень при этом перемещается от ВМТ к НМТ. В процессе такта расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип приводит во вращение коленчатый вал. При расширении газы совершают полезную работу, поэтому ход поршня при третьем полуобороте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня, при нахождении его около НМТ открывается выпускной клапан, давление в цилиндре снижается до 0.3 — 0.75 МПа, а температура до 950 — 1200оС.

Выпуск.

При четвертом полуобороте коленчатого вала поршень перемещается от НМТ к ВМТ. При этом выпускной клапан открыт, и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной газопровод.

Рабочий цикл четырехтактного дизеля

В отличие от бензинового двигателя, при такте «впуск» в цилиндры дизеля поступает чистый воздух. Во время такта «сжатие» воздух нагревается до 600оС. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.

Впуск.

При движении поршня от ВМТ к НМТ вследствие образующегося разряжения из воздушного фильтра в цилиндр через открытый впускной клапан поступает атмосферный воздух. Давление воздуха в цилиндре составляет 0.08 — 0.095 МПа, а температура 40 — 60°С.

Сжатие.

Поршень движется от НМТ к ВМТ; впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает поступивший воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива. При ходе поршня к ВМТ цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом.

Расширение или рабочий ход.

Впрыснутое в конце такта сжатия топливо, перемешиваясь с нагретым воздухом, воспламеняется, и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. При этом максимальное давление газов достигает 6 — 9 МПа, а температура 1800 — 2000°С. Под действием давления газов поршень перемещается от ВМТ в НМТ — происходит рабочий ход. Около НМТ давление снижается до 0.3 — 0.5 МПа, а температура до 700 — 900оС.

Выпуск.

Поршень перемещается от НМТ в ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. Давление газов снижается до 0.11 — 0.12 МПа, а температура до 500-700оС. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

Порядок работы двигателя

Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы большинства четырехцилиндровых двигателей 1-3-4-2 или 1-2-4-3. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.

Принцип работы многоцилиндровых двигателей

На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).

Презентация подготовлена
по материалам сайта http://amastercar.ru/

Многоцилиндровые двигатели бывают рядными и V-образными. В рядных двигателях цилиндры расположены вертикально, а в V-образных — под углом. Последние характеризуются меньшей габаритной длиной по сравнению с первыми. Современные восьмицилиндровые двигатели выполняют двухрядными с V-образным расположением цилиндров.

Презентация подготовлена
по материалам сайта http://amastercar.ru/

Циклы двигателя: определение, типы и анализ

Двигатели внутреннего сгорания работают по четырехтактному циклу , также известному как цикл двигателя.

Эти четырехтактные циклы включают четыре такта, начиная с впуска, сжатия, расширения сгорания и выпуска. Эти четыре такта непрерывно повторяются для выработки энергии и преобразования химической энергии в механическую.

Анализ циклов двигателя

Анализ циклов двигателя состоит из четырех этапов. К ним относятся впуск, сжатие, сгорание и выпуск. Каждая ступень показана на рисунке 1 ниже, который описывает четырехтактный дизельный двигатель или бензиновый двигатель. Стоит упомянуть об основных отдельных компонентах в цилиндре двигателя. В цилиндре происходит сгорание. Поршень представляет собой цилиндр внутри двигателя, соединенный со штоком, который используется для перемещения поршня вертикально внутри цилиндра двигателя с газонепроницаемой посадкой. В верхней части цилиндра есть два клапана, впускной клапан и выпускной клапан, а также топливная форсунка или свеча зажигания между двумя клапанами.

Цикл четырехтактного двигателя

В бензиновых или дизельных двигателях каждое вертикальное движение поршня вверх или вниз называется тактом. Следовательно, в четырехтактных двигателях поршень совершает в общей сложности 4 движения вверх и вниз, которые обычно делятся на четыре разных этапа для завершения цикла двигателя.

Анализ циклов двигателя: такт впуска

Первый такт — такт впуска. При такте впуска поршень перемещается по цилиндру из верхнего максимального положения в нижнее минимальное положение. Предварительно смешанные воздух и топливо всасываются в цилиндр через открытые впускные клапаны, увеличивая объем внутри цилиндра. Давление в баллоне остается постоянным, примерно ниже атмосферного.

В бензиновом двигателе или двигателе с искровым зажиганием топливо должно быть предварительно смешано с воздухом, прежде чем оно достигнет впускного клапана. Это делается в устройстве, называемом карбюратор. В последнее время используется более сложный способ тщательной оценки количества топлива, впрыскиваемого во впускное отверстие для воздуха непосредственно над впускными клапанами. Количество впрыскиваемого топлива контролируется электронным блоком управления, также известным как ECU.

Анализ циклов двигателя: компрессия

В этот момент клапаны закрыты. Теперь поршень перемещается вверх из минимального вертикального положения в максимальное положение, уменьшая объем и увеличивая давление внутри цилиндра. Смесь сжимается по направлению к свече зажигания. Работа совершается над воздухом при сжатии. Это второй штрих.

Крайне важно, чтобы искра появлялась непосредственно перед концом такта, чтобы смеси было достаточно, чтобы достичь верхней точки своего хода, тем самым позволяя максимальному давлению воздействовать на опускающийся поршень. Нагретое топливо приводит в действие турбину, а затем впрыскивается в камеру сгорания, где оно сгорает.

Анализ циклов двигателя: сгорание

Из-за высокого давления вблизи верхнего максимального положения к концу второго такта температура смеси повышается, и смесь воспламеняется искрой от свечи зажигания. На этом этапе объем остается почти постоянным. Это последний шаг второго штриха.

Анализ циклов двигателя: расширение

Высокое давление расширенных газов заставляет поршень двигаться вниз. Работа совершается расширяющимися газами. Выпускной клапан открывается в минимальном положении, и давление снижается почти до атмосферного. Это третий штрих.

Анализ циклов двигателя: выхлоп

Поршень движется вверх, выталкивая сгоревшие газы через открытый выпускной клапан, в то время как давление в цилиндре остается чуть выше атмосферного. Это четвертый и последний такт цикла двигателя. Затем цикл повторяется.

Тепловые циклы или циклы двигателя в основном добавляют и отбрасывают энергию в виде тепла на стадиях сгорания и выпуска, в то время как работа выполняется на стадиях сжатия и расширения.

Два типа циклов для бензиновых и дизельных двигателей

Существует два типа двигателей. Дизельные и бензиновые двигатели работают в соответствии с различными теоретическими циклами двигателя, дизельным циклом и циклом Отто соответственно.

Идеальный или теоретический цикл Отто 9Описанный выше 0004 — это принцип работы бензинового двигателя. Он предполагает следующие условия:

• Впуск изобарический (0-1).

• Сжатие обратимое и адиабатическое (1-2).

• Горение (подвод тепла) изохорное (2-3).

• Расширение обратимое и адиабатическое (3-4).

• Выхлоп (отвод тепла) изохорный (4-1).

Адиабатический — это термодинамический процесс, который происходит без передачи тепла или массы между системой и окружающей средой.

Изохорный — термодинамический процесс, происходящий при постоянном объеме .

Изобарический термодинамический процесс, происходящий при постоянном давлении .

Идеальный цикл Отто также может описывать четыре такта с использованием графика зависимости термодинамического давления от объема. Это показано на рисунке ниже, где четыре такта обозначены цифрами от 1 до 4, что означает четыре последовательных такта, завершающих один цикл двигателя. Показаны процессы постоянного объема и постоянного давления.

Идеальный цикл Отто

Идеальный или теоретический дизельный цикл — это принцип работы дизельного двигателя. Его можно описать при следующих условиях:

• Впуск изобарический (0-1).

• Сжатие адиабатическое (1–2).

• Горение (подвод тепла) изобарное (2–3).

• Расширение адиабатическое (3–4).

• Выхлоп (отвод тепла) изохорный ( 4–1).

Идеальный дизельный цикл — StudySmarter Originals

Показательный цикл Отто реального бензинового и дизельного двигателей, полученный с помощью датчика давления в цилиндре и преобразователя, выходной сигнал которого зависит от углового положения коленчатого вала, показан на рисунке. ниже.

Слева: указан дизельный двигатель, справа: указан бензиновый двигатель — StudySmarter Originals

Из приведенных выше рисунков видно, что они не совпадают с теоретическими значениями циклов. Это связано с тем, что термодинамические процессы, происходящие при внутреннем сгорании, не соответствуют теоретическим циклам. Стадии сгорания и расширения не являются постоянными по объему и давлению, как предполагалось. Они также необратимы в реальной жизни, как это предполагается в теоретических условиях.

Помимо цикла Отто и Дизеля существуют и другие циклы двигателя, в том числе цикл Карно, цикл Брайтона и цикл Ренкина. Наиболее эффективным циклом является цикл Карно, а наименее эффективным циклом является цикл дизельного двигателя.

Уравнения для циклов двигателя

Приведенные выше цифры можно использовать для сравнения с идеальными циклами, а также для определения работы, совершаемой над газом во время сжатия, путем оценки площади под кривой сжатия и работы, выполняемой расширением газ, оценив площадь, измеренную в м ² под кривой расширения.

Таким образом, чистая работа, совершаемая воздухом за один цикл, определяется площадью под замкнутым контуром на p-V диаграмме. Если проделанную работу разделить на время одного цикла, указанная мощность получается, как показано в уравнении ниже, где n _с число циклов в секунду, n _{цилиндров} i с количество цилиндры в двигателе. Р _и – указанная мощность, развиваемая при сгорании топлива в камере сгорания.

Часть химической энергии будет потеряна из-за трения, поэтому выходная мощность двигателя будет меньше указанной мощности. Следовательно, выходная мощность P _из равна указанной мощности P _i за вычетом силы трения P _f , как показано ниже.

Кроме того, выходная мощность P _out также может быть рассчитана с использованием крутящего момента выходного вала T и угловой скорости ω . Следовательно, максимальная мощность — это входная мощность, полученная за счет химической энергии топлива.

Это можно рассчитать по приведенным формулам, где P _в – потребляемая мощность, полученная из подводимой химической энергии, m _f – расход топлива и c _f – теплотворная способность топлива.

Теоретический КПД идеального цикла можно найти с помощью приведенного ниже уравнения, где η — общий КПД, r _n — степень сжатия. Тепловой η _th и механический КПД η _m также можно найти с помощью приведенных ниже уравнений. Эффективность зависит от нагрузки на двигатель.

Найдите теоретический КПД двигателя, если степень сжатия равна 1,85.

Решение:

Используя уравнение теоретического КПД и подставляя коэффициент сжатия, получаем.

Найдите указанную мощность шестицилиндрового двигателя, площадь под кривой равна 200, двигатель совершает 5 циклов в секунду.

Решение :

Используя указанное уравнение мощности подставляем Площадь под кривую p-v, получаем количество цилиндров и циклов в секунду.

Циклы двигателя – основные выводы

• Четыре ступени завершают один рабочий цикл в двигателе внутреннего сгорания.
• Бензиновый и дизельный двигатели представляют собой два типа двигателей внутреннего сгорания.
• В то время как бензиновые двигатели совершают циклы отто, дизельные двигатели завершают дизельные циклы.
• Теоретические циклы строятся с использованием некоторых допущений, неприменимых в реальной жизни.

Дизельный двигатель

Дизельный двигатель

Стандартный воздушный дизельный двигатель, цикл Поскольку такты сжатия и рабочего хода этого идеализированного цикла являются адиабатическими, КПД можно рассчитать на основе процессов постоянного давления и постоянного объема. Входная и выходная энергии и КПД могут быть рассчитаны по температурам и удельной теплоемкости: Эту эффективность удобно выразить через степень сжатия r C = V 1 /V 2 и степень расширения r E = V 1 /V 3 . Эффективность может быть выражена в единицах удельной теплоемкости и температуры. Теперь, используя закон идеального газа PV=nRT и γ = C P /C V , это можно записать как Теперь, используя тот факт, что V a = V d = V 1 и P c = P b из диаграммы Деление числителя и знаменателя на V 1 P c Теперь с использованием адиабатического условия PV γ = константа, КПД можно записать Расчет

Алфавитный указатель Концепции тепловых двигателей Каталожные номера Devins CH 4 Wark and Richards CH 15

9262926262626262626262626262626262626626266292626266692626626266692666692669тели 62626262626692626262626262626266692666926669266669266692666666666666666666666692669н. Гиперфизика ***** Вернуться Стандартный воздушный цикл дизельного двигателя Термин «воспламенение от сжатия» обычно используется в технической литературе для описания современных двигателей, обычно называемых «дизельными двигателями». Это отличается от «искрового зажигания» типичных автомобильных бензиновых двигателей, которые работают по циклу, основанному на цикле Отто. Рудольф Дизель запатентовал цикл воспламенения от сжатия, который носит его имя в 1890 с. Расчет Index Heat engine concepts References Devins Ch 4 Wark and Richards Ch 15   HyperPhysics***** Thermodynamics R Nave Вернуться Цикл четырехтактного двигателя (анимированный) Объяснение Введение Четырехтактные двигатели внутреннего сгорания (ВС) используются уже более 100 лет, и с тех пор их конструкция существенно не изменилась. Каждый из четырехтактных двигателей с тактами используется для одной стадии цикла сгорания , т.е. имеется по одному такту для каждой из стадий всасывания, сжатия, мощности и выпуска.   Анимация четырехтактного двигателя По сравнению с двухтактными двигателями четырехтактные двигатели имеют больше компонентов и весят больше, но они более эффективны. Четырехтактные двигатели могут работать на различных видах топлива, включая бензин/бензин , дизель , газ ( метан ) и биомасла (чтобы назвать несколько типов топлива). Компоненты четырехтактного двигателя Конструкции четырехтактных двигателей различаются, поэтому количество и тип компонентов, используемых в каждой конструкции, также различаются. Например, 9В двигателях 0003 с общей топливной рампой используются другие детали двигателя по сравнению с двигателями без общей топливной рампы. Компоненты четырехтактного двигателя Общие компоненты четырехтактного двигателя включают: Поршень Соединительный стержень (шатун) Подшипники скольжения Коленчатый вал Распредвал Камера сгорания (гильза цилиндра) Впускные клапаны и Выпускные клапаны Толкатели Коромысел Топливные форсунки Получите доступ к 3D-модели ниже, если вы хотите изучить все основные компоненты двигателя и некоторую терминологию двигателя. Компоненты двигателя и терминология Примечание: Тип двигателя, показанный в этой 3D-модели, использует непосредственный впрыск топлива с топливными форсунками Common Rail . Приведенное ниже видео является выдержкой из нашего онлайн-видеокурса «Основы работы двигателя внутреннего сгорания» .   Четырехтактному двигателю требуется четыре такта для завершения одного цикла сгорания . Ходы: Всасывание (впуск) Сжатие Питание (зажигание) Выхлоп Еще один способ запомнить удары и их порядок — изменить формулировку на: Ход 1 = Всасывание (всасывание) Ход 2 = Сжатие (выдавливание) Ход 3 = Мощность (бах!) Ход 4 = Выпуск (выдувание) Ход всасывания Ход всасывания всасывает воздух в гильзу цилиндра (камеру сгорания), когда поршень движется вниз в направлении нижняя мертвая точка (НМТ) . Когда поршень достигает НМТ , впускные клапаны закрываются, и поршень перемещается обратно вверх к верхней мертвой точке (ВМТ) ; это такта сжатия . Четырехтактный двигатель с TDC и BDC показал Сток сжатия По мере перемещения поршня в направлении TDC , воздух в цилиндре складывается ( объем Reduces), а воздух в цилиндре складывается ( объем Reduces), а воздух в цилиндре — Colume Corduces), а воздух в цилиндре.0003 температура и давление увеличивается. Незадолго до ВМТ в камеру сгорания впрыскивается топливо. Топливо воспламеняется и происходит управляемый взрыв . График давления и объема Рабочий ход После зажигания начинается рабочий ход . Повышение давления и температуры, создаваемое сгоранием , толкает поршень к НМТ. После достижения НМТ все топливо в камере сгорания сожжено, и двигатель готов к последнему такту. Такт выпуска Такт выпуска является четвертым и последним тактом. Поршень движется от НМТ к ВМТ и выбрасывает выхлопные газы из камеры сгорания через выпускные клапаны. Как только поршень достигает ВМТ, впускные клапаны воздуха открываются, а выпускные клапаны через короткое время закрываются (существует некоторое перекрытие клапанов , чтобы обеспечить удаление всех выхлопных газов из камеры сгорания). Цикл сгорания завершен, так как выполнены все четыре такта. Двигатели с искровым зажиганием и с воспламенением от сжатия В бензиновых/бензиновых двигателях для зажигания используются свечи зажигания , в то время как в дизельных двигателях используется только тепло, выделяемое при сжатии.
