Что такое жатка, для чего нужна жатка?

2 Августа 2021

На сайте нашего интернет-магазина «Лида-регион» представлены лучшие образцы сельскохозяйственной техники, оптимизирующей процесс выращивания и сбора урожая. Для скашивания травы, зерновых культур используют различные виды жаток для комбайна. Общее устройство жатки комбайна позволяет скашивать различные виды сельхозкультур и последующую транспортировку к комбайну растительной массы.

Что делают жаткой?

Механизмы для скашивания растений используются для уборки травы, растений с крупными стеблями и зерноуборочных работ.

• Жатка для уборки зерновых культур представляет собой устройство, совместимое с комбайном. Сбор урожая осуществляется за счет сегментно-пальцевого режущего аппарата, действующего как ножницы. Зерноуборочные машины одинаково хорошо работают с многолетними и однолетними травами, зерновыми растениями. Благодаря автоматическому подбору упавших стеблей зерноуборочные жатки эффективно работают на сборе урожая.
• Кукурузная жатка состоит из режущего вала, мотовила, приводного механизма, приспособления укладки валка и специального транспортера. Используется приспособление для срезания стеблей кукурузы и уборки других сельскохозяйственных культур на поверхности с наклоном до 6 градусов.
• Универсальные травяные жатки легко справляются с уборкой трав. Острый режущий аппарат срезает даже низкостебельные растения. Агрегат соединяется с комбайном или кормоуборочной машиной. Работают на любом, даже сложном рельефе и типе почв. Устройства используют для скашивания трав, высота которых не превышает полутора метров.

Правильный выбор жатки уменьшает время уборочного процесса, сохраняет урожай и повышает эффективность труда. Конструкция учитывает особенности каждой отдельной сельскохозяйственной культуры. Перед покупкой современной техники необходимо определиться с целями и задачами, которые будут выполнять те или иные с/х машины. К наиболее важным техническим параметрам жаток относится ширина захвата и привод режущего аппарата.

Виды

Различают два типа жаток.

• Шнековая применяется при прямом комбайнировании или раздельной уборке с\х культур.
• Платформенная используется для скашивания какой-либо с/х культуры или травы.

Прицепные жатки буксируются на сцепке с трактором. Самоходные устройства оборудованы механизмом для перемещения по полю и оснащены собственным силовым агрегатом. Навесное оборудование крепят к раме трактора или комбайна на самоходном шасси.

Жатка комбайна, произведенная в Белоруссии, предназначена для работы в различных климатических условиях. Каждый агрегат имеет возможность регулировки механизма, настраивания его на выполнение определённых задач.

Выбирайте устройство для уборки урожая в каталоге интернет-магазина Группы компаний «Лида-регион». При возникновении сложностей с выбором или оформлением покупки обращайтесь к нашим консультантам, которые обладают достаточной профессиональной подготовкой и знаниями в области сельскохозяйственной техники. Невысокая стоимость и долговечность техники из Белоруссии объясняет популярность и востребованность ее на российском рынке.

Возврат к списку

Жатка комбайна — назначение, принцип работы и устройство, видео

Дополнительное оборудование для комбайнов повышает их функциональность. Фермеры часто используют устройства для уборки агрокультур с последующей их переработкой. Они срезают кормовые, зерновые растения, корнеплоды. Далее проводится переработка растений, формируются валки.

Жатка комбайна представляет собой конструкцию с режущими ножами. Она состоит из основания, ножевых пластин, а также противорежущих защит. Ножи скашивают растения, захватывая их стебли.

• Навесные модели выглядят, как насадки к агрегату.
• Прицепные модели сцепляются с трактором, буксируются.
• Самоходные жатки на комбайн оборудованы механизмом перемещения (колесной базой) и силовой установкой.

Оборудование подбирается к тракторам в зависимости от их веса и типа сцепления. Например, на Сампо комбайн можно устанавливать навесную или прицепную мощную модель.

Содержание

• 1 Назначение и устройство
• 2 Принцип работы

Назначение и устройство

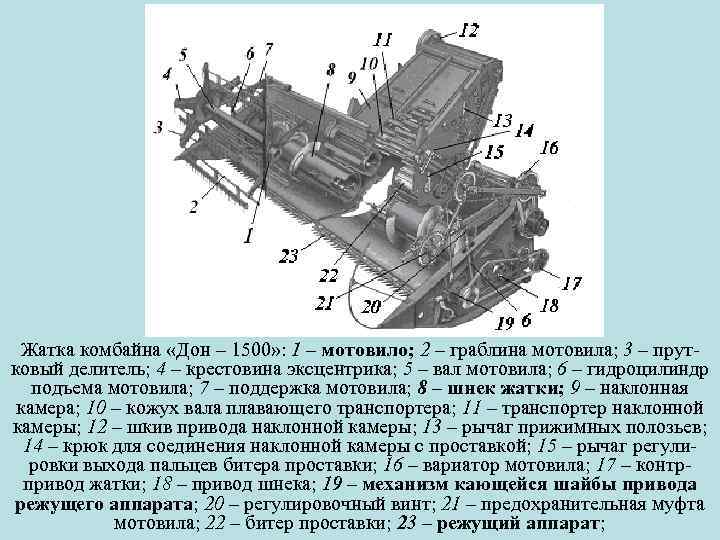

Жатка комбайна Нива СК 5 или другого агрегата состоит из нескольких частей.

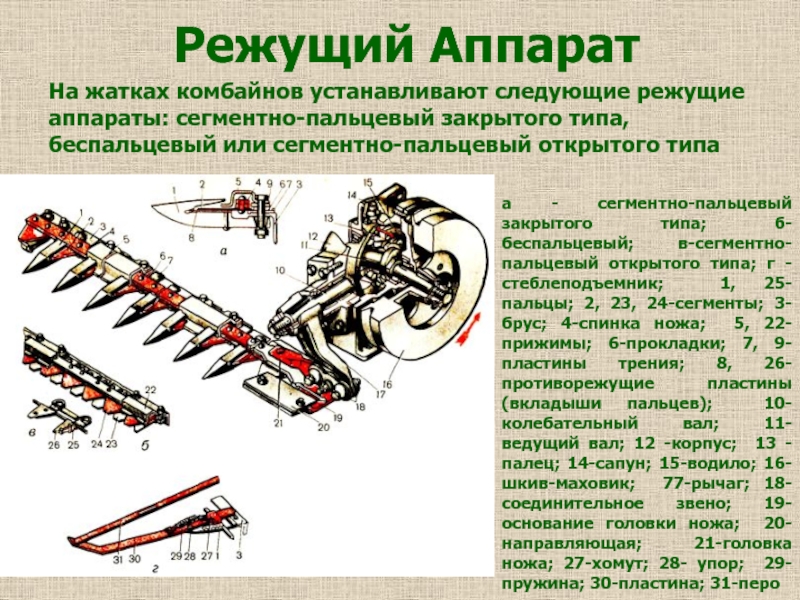

• Исполнительный орган. С помощью ножевых частей срезает стебли. Он собран из ножей, бруса, прижимов, приводного механизма. Делители проводят агрокультуры к ножам, где и происходит срез.
• Мотовило. Пригибает стебли к исполнительному органу. Лопастное устройство обрабатывает прямостоящие растения. Теребильные барабаны скашивают спутанные стебли агрокультур.
• Транспортировочная лента. Она подает скошенные растения к окну выброса или в приемное окно молотилки.
• Механизм управления. Он нужен для регулировки жатки зерноуборочного комбайна, правильной установки молотила, высоты среза.

Устройство жатки простое, поэтому ее можно обслуживать самостоятельно. Она универсальная, подходит для установки на различные агрегаты.

Принцип работы

Оборудование может навешиваться или сцепляться с агрегатами. Некоторые модели работают самостоятельно.

Машины имеют схожий принцип, по которому выполняют скос.

1. Продольные планки устройства захватывают и направляют стебли к режущим устройствам.
2. Ножи обрабатывают агрокультуры.
3. Переработанный силос попадает на ленту.
4. Происходит выброс валков на поле или в машину.

За один проход оборудование делает одинарный валок. В зависимости от мощности самого трактора, устройство может развивать высокую скорость обработки.

Типы жаток:

• Навесная. Используется для раздельного сбора агрокультур. Срезает и формирует из стеблей снопы или валки. Оборудование оснащают выбрасывающим окном, мотовилом с граблями.
• Прицепная. Устанавливается на тракторы, мощность которых позволяет выполнять скос культур. Предназначена для тех фермерств, где ширина полей мала.
• Самоходная. Функциональная модель, которая срезает стебли, затем подбирает их. В результате снижаются потери сырья, повышается производительность работ.
• Очесывающая. Жатка зерноуборочного комбайна работает по инновационным методикам уборки зерновых культур. Она воздействует на колосья, оставляя стебли нетронутыми. Эти минимизирует расходы топлива и износ оборудования.

Оборудование целесообразно подбирать в зависимости от ширины поля, особенностей ландшафта, типа агрегата. Фермеры обращают внимание на конструктивные особенности моделей. Тогда можно выполнять работы с высокой эффективностью и производительностью.

Вам может также понравиться:

Как работает комбайн?

Комбайн John Deere S780 на выставке Farm Progress Show 2021.
Источник: Equipment Radar

Что такое зерноуборочный комбайн?

Зерноуборочный комбайн представляет собой сельскохозяйственную машину, предназначенную для резки и сепарации зерна.
Зерноуборочный комбайн можно использовать на различных культурах, включая кукурузу, пшеницу, сою, лен, рис, рожь,
овес, ячмень и др. Возможность взаимозаменяемости жаток позволяет зерноуборочным комбайнам обрабатывать
широкий ассортимент круп.

Зерноуборочный комбайн получил свое название потому, что он «совмещает» работу жатки и молотилки[1].
До изобретения современных комбайнов использовались две отдельные машины, и процесс занимал гораздо больше времени.
Зерноуборочные комбайны сыграли значительную роль в повышении общей производительности ферм за последнее столетие, потому что
фермеры могут собирать урожай с целых полей намного быстрее с меньшим количеством рабочих.

Современные комбайны способны обрабатывать в среднем от 150 до 200 акров в день. Со временем совершенствуются технологии и
двигатели большего размера повышают производительность комбайна.
Джон Дир X91100 Комбайн,
один из самых мощных и больших комбайнов на рынке на сегодняшний день, оснащен складным зерновым бункером емкостью 460 бушелей, двигателем мощностью 690 л.
до 25 миль в час и скорость разгрузки до 5,3 бушелей в секунду.
John Deere X9 1100 может собирать до 30 акров пшеницы в час и до 7 200 бушелей кукурузы в час.

Новые комбайны могут стоить от 300 000 до 500 000 долларов, в то время как подержанные комбайны последних моделей могут стоить от
150 000 долларов и 350 000 долларов. Цены на новые и подержанные комбайны со временем меняются в зависимости от спроса, стоимости материалов (сталь, медь и т. д.),
и законодательные нормы.

Как и тракторы, современные комбайны бывают колесными и гусеничными.
Гусеницы, как правило, работают лучше на менее устойчивых и неровных поверхностях.
Обычно гусеничные системы стоят дороже, чем колесные.

Обычно покупатели сельскохозяйственной техники смотрят на часы работы сепаратора комбайна, чтобы понять,
сколько машинка использовалась. Часы сепаратора указывают количество часов, в течение которых машина использовалась для обмолота,
в то время как общее количество часов указывает, сколько часов машина использовалась. Часы-разделители часто обозначаются аббревиатурой «часы-сепараторы».
Моточасы всегда больше, чем часы сепаратора из-за разгрузки и времени в пути.

Сегодня основными производителями комбайнов являются:

• Джон Дир
• Кейс ИХ
• КЛААС
• Челленджер
• Фендт
• Мэсси Фергюсон
• Лаверда
• Дойц-Фар
• Глинер

Как работает комбайн?

Зерноуборочные комбайны — это огромные и сложные машины, которые содержат множество различных движущихся частей и ступеней.
Жатка комбайна срезает и собирает урожай с поля. Затем зоб попадает в желудок
комбайн и пройти несколько процессов, чтобы отделить зерно от всего остального (стебли и т. д.).
Этот процесс разделения
вот где старая поговорка «отделяй зёрна от плевел»
возникла — процесс отделяет ценное содержимое (зерна) от всего остального.

После завершения процесса сепарации зерно
перемещается в зерновой бункер, а оставшиеся остатки выгружаются через заднюю часть машины
и обратно в поле. Затем фермер может решить, что выбросы будут собираться в тюки позже, или позволить выделениям разлагаться естественным путем.
обеспечивают питание почвы.

Комбайны могут разгружать бункеры во время движения, что значительно экономит время фермеров. Обычно
трактор, тянущий тележку с зерном, будет двигаться рядом с комбайном, пока комбайн продолжает уборку, а затем зерно комбайна
шнек проходит над зерновым прицепом и опорожняет зерновой бункер в зерновой прицеп.

Источник: Deere.com

Объединить компоненты

Источник: иллюстрация с сайта Deere. com. Точки диаграммы, добавленные Equipment Radar. Компонент
иллюстрации ниже взяты из видеоролика John Deere Cropflow Animation на YouTube (см. ссылку ниже).

1

Объединить заголовок

Жатка комбайна срезает и собирает урожай с поля. Большинство жаток имеют вращающиеся зубья или лезвия, которые
срезать урожай, а затем механизм для перемещения срезанного урожая в наклонную камеру.

Современные жатки обычно управляются гидравликой, которая позволяет им подниматься, опускаться и наклоняться.
возможность перемещения шапки очень важна, потому что не все поля плоские и ровные.

Заголовки обычно зависят от культуры, и большинство из них съемные.
Наиболее распространенные жатки включают жатки для кукурузы, жатки для полотняного полотна и жатки для ножей.

Большинство жаток комбайнов измеряются по ширине — более широкие жатки могут убирать больше поля за раз.
Большинство жаток комбайна слишком широки для движения по открытым дорогам, поэтому жатка комбайна должна быть
отсоединялся и тянулся за машиной при движении по дороге, разделяемой с другими транспортными средствами.

Самая широкая жатка комбайна в мире имеет ширину 60 футов и производится компанией MidWest Durus Premium.

2

Стренг Feederhouse

Срезанный урожай транспортируется вверх по наклонной наклонной камере (также известной как «горловина питателя») с помощью цепного и скребкового элеватора.
Наклонная камера поднимает и укладывает срезанные культуры с уровня земли в нижнюю часть комбайна, чтобы начать обработку.

3

Ротор с переменным потоком

Вращатель потока вращается с высокой скоростью и начинает обмолот и сепарацию урожая. Функция
ротатор потоков похож на бытовой блендер. Вращатель предназначен для разрушения стебля и крупных компонентов.
при защите зерна.

4

Обмолот и сепарация

Большая часть нижней части комбайна предназначена для отделения зерна от всего остального.
Основная механическая функция сепарации аналогична промывке золота — смешанное содержание.
перемещаются по пористой поверхности, когда она трясется. Крупные материалы (стебли, листья, корни и т. д.)
затем отделить от более мелких материалов. Меньшие материалы, такие как зерна, мелкие частицы и пыль
упасть в зону сбора.

Комбайн обдувает зону сбора быстро движущимся воздухом, удаляя очень легкие предметы.
таких как пыль и другие мелкие частицы. Остальной материал в основном зерна.

5

Возврат хвостов

Остатки рециркулируют через комбайн, чтобы снова пройти через процесс.
Материалы часто должны циркулировать в процессе обмолота и разделения несколько раз.
раз до полного разделения зерен.

6

Зерновой резервуар

Затем зерно поднимается со дна комбайна в зерновой бункер с помощью
зерновой элеватор.

7

Зерновой шнек

Зерновой шнек (большой поворотный рычаг) перемещает содержимое, хранящееся в зерновом бункере, в зерновой прицеп.
Обычно зерновой прицеп тянет трактор, движущийся рядом с комбайном, пока он продолжает уборку.

8

Задний выброс

Отходы (стебли и т. д.) выводятся через заднюю часть комбайна и возвращаются обратно.
в поле. Выброс обычно собирается пресс-подборщиком позже.

История комбината

Первый зерноуборочный комбайн, способный собирать, обмолачивать и веять зерновые, изобрел Хирам Мур в 1835 году.
С тех пор зерноуборочный комбайн имеет долгую и интересную историю развития и усовершенствований.
Несмотря на значительные улучшения производительности и конструкции, основные операции зерноуборочного комбайна
остался почти таким же, как он был изобретен[2].

Изобретение жатки Маккормика Сайрусом Холлом Маккормиком в 1831 году стало технологическим прорывом, который сыграл важную роль в
создание первых зерноуборочных комбайнов.
Жатка Маккормика представляла собой машину, запряженную лошадьми, которая более эффективно срезала стебли зерна.
Позже Сайрус Маккормик стал известен как «отец сельского хозяйства»[3] и
занимал пост президента компании McCormick Harvesting Machine Company (позже International Harvester, а
Случай IH).

Зерноуборочные комбайны получили наибольшее распространение в 1930-х годах, когда фермеры начали присоединять их к тракторам.
В 1940-х годах была создана самоходная модель, которая могла срезать более широкие площади.
Самоходные модели начинались с механической трансмиссии, а в 1950-х годах эволюционировали до пружинно-поршневой.
система гидропического типа, позволяющая машине работать на четырех различных скоростях.
В конечном итоге это превратилось в современные высокопроизводительные гидростатические приводные системы.

Ранним версиям зерноуборочного комбайна для обеспечения мощности требовалось более 12 лошадей. Лошади были
постепенно вытеснялись паровыми машинами, использующими сено. В конце концов, большинство моделей зерноуборочных комбайнов переняли
дизельные или бензиновые двигатели.

Одним из наиболее важных технологических достижений для зерноуборочных комбайнов стала интеграция
бесступенчатая трансмиссия (CVT). Бесступенчатые трансмиссии позволяют комбайну изменять скорость движения при
поддержание постоянной скорости двигателя и обмолота.

Зерноуборочный комбайн John Deere № 55

Зерноуборочный комбайн Миннеаполис-Молайн

Ресурсы

[1] https://en.wikipedia.org/wiki/Combine_harvester
[2] https://www.britannica.com/technology/combine
[3] https://www.famousinventors.org/cyrus-mccormick
John Deere | S700 Полная анимация культурного потока

Найти похожие статьи по теме

#сельское хозяйство

#комбинирует

#Джон Дир

#Дело IH

Комментарии

Комбинат: король урожая

Комбайн, сокращение от «уборочный комбайн», представляет собой важную и сложную машину, предназначенную для эффективной уборки больших количеств зерна. Современные комбайны могут разрезать поле шириной более 40 футов.

Название происходит от сочетания трех основных функций сбора урожая — жатвы, обмолота и веяния. Кукуруза, соевые бобы, пшеница, овес, рожь, ячмень, сорго, лен, подсолнечник и рапс могут быть собраны с помощью насадки, предназначенной для этого конкретного зерна.

Хирам Мур запатентовал первый комбайн в США в 1935 году. Ранние версии были запряжены лошадьми, за ними последовали модели, которые тянули за трактором. В середине ХХ века появились самоходные комбайны, а к XIXВ 80-х годах они стали оснащаться бортовой электроникой для измерения данных о работе и урожайности.

Здесь вы найдете дополнительную информацию о том, как выбрать правильную машину для вашей фермы, а также о лучших методах обслуживания и эксплуатации, чтобы получить максимальную отдачу от комбайна, когда придет время сбора урожая.

Комбинаты становятся лучше

Безопасная и эффективная уборка зерновых зависит от правильного выбора зерноуборочного комбайна. Производители оборудования, в том числе John Deere, AGCO, Case IH, New Holland и Claas, продолжают совершенствовать технологии и конструкции для удовлетворения потребностей фермеров. Новые модели предлагают зерновые бункеры объемом до 485 бушелей со скоростью разгрузки 6 бушелей в секунду. Новые приложения позволяют фермерам удаленно контролировать производительность комбайнов. Самоходные комбайны были изобретены для того, чтобы потреблять меньше топлива, чем комбайны, тянущиеся за трактором, и новые модели продолжают эту тенденцию, предлагая функции, улучшающие тягу, реакцию водителя и, в некоторых случаях, предлагающие специальную передачу для движения по дорогам.

Подержанные комбайны лучше всего подходят для некоторых ферм

Для некоторых стоимость нового комбайна может оказаться непомерно высокой. К счастью, подержанные машины доступны. После череды неурожайных продаж продавцы техники готовы торговаться, и комбайны могут стать одной из самых выгодных покупок.

Специфические особенности любой модели будут определять ее стоимость в новом состоянии и при использовании. Жатки с жестким шнеком обесцениваются быстрее, чем более новые жатки с гибким транспортером, и марка оборудования может иметь значение. Покупатели должны обсудить использование комбайна в прошлом с дилером, поскольку замена ремней и других деталей может обойтись дорого.

Ремонт и техническое обслуживание являются ключевыми

Новые или бывшие в употреблении комбайны требуют надлежащего ухода и обслуживания. Современное оборудование рассчитано на работу на 100 %, но для достижения этой цели требуется ежедневное внимание и знание механических и электронных характеристик машины.

Надлежащий уход начинается до сбора урожая, с предсезонного осмотра и особого внимания к проблемным местам, которые замечают чрезмерный износ в процессе эксплуатации.

Чистящая обувь является одной из таких частей. Чистка башмаков — грязная работа, но необходимая для контроля потерь зерна и поддержания производительности комбайна.

Предсезонная инспекция должна также включать оценку урожая прошлого года. Мокрая уборка увеличивает отложения грязи на деталях комбайна. Сухой урожай создаст скопление пыли.

Уход за кукурузной жаткой

Согласно недавнему исследованию, проведенному Университетом штата Айова, изношенные кукурузные жатки являются одной из основных причин потери зерна, до 60%. Правильная регулировка и техническое обслуживание могут свести к минимуму это воздействие и повысить эффективность уборки кукурузы. Качественный предсезонный осмотр должен включать в себя определение натяжения цепей, свободно движущиеся пластины настила, хорошо работающую систему привода и оценку состояния стебельчатого ролика. Стебли современных сортов кукурузы прочнее, чем в прошлом, и комбайны движутся с более высокой скоростью, вызывая большую нагрузку на части жатки.

Варианты зерновых платформ

Комбайны поставляются с двумя типами зерновых платформ. Традиционная платформа оснащена шнеком со стальным полом. Платформа транспортера использует ленту для подачи растения в комбайн для отделения зерна. В гибком полотне используются гибкие режущие брусы, которые саморегулируются, когда головка проходит по неровной поверхности или небольшим препятствиям.
