Як визначити крок різьби. Метрична і дюймова різьба. Статті компанії «Крепсила»

Існують різні типи різьб: від художньої до машинобудівної. Остання являє собою гвинтову нарізку, нанесену по спіралі на стрижень з круглим перетином або на поверхню отвори. У сучасному будівництві, машинобудуванні і навіть побуті найбільш поширеними вважаються дві різьбові системи — метричну і дюймову.

Насправді в міжнародній системі існує величезна кількість різних стандартів. Але в російськомовних країнах прийнято використовувати стандарт метричної різьби ISO DIN 13:1988 з кутом нахилу вершини профілю. Вітчизняні стандарти, що визначають даний тип різьби, — ГОСТ 24705-2004 та ДСТУ ГОСТ 16093:2019.

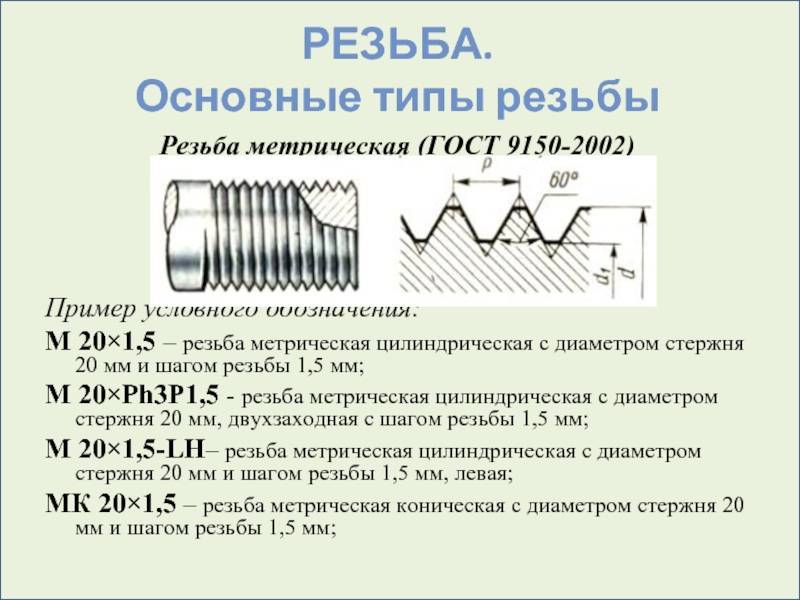

Метрична різьба

Головна відмінність різьблення даного типу від подібних їй у тому, що тільки в метричній різьбі кут профілю дорівнює 60° (існує ще різьблення з кутом 55° і 47°).

Метрична різьба використовується повсюдно, в тому числі в метричному кріпленні. З-за її найширшого застосування знадобилося створити значну кількість різновидів, щоб пристосувати цю універсальну різьблення під різні ситуації.

Види метричної різьби

  1. Ліва, права.
  2. Однозаходная, двухзаходная, трехзаходная.
  3. Трапециодальная (класична і наполеглива), прямокутна, трикутна, овальна, циліндрична (трубна, конічна).
  4. Стрічкова, модульна, питчевая та ін.

Ліва і права метрична різьба

Види метричної різьби

Дюймова різьба

Дюймова різьба має кут профілю 55°. Головною одиницею вимірювання дюймової (імперської) системи, як не важко здогадатися, є дюйм. На листі він позначається верхній лапкою, стоїть без пробілу відразу після числа: 2″.

Найбільш відомими стандартами дюймової різьби називають UNC і UNF.

Як визначити крок різьби

Визначити крок різьби потрібно при виборі резьбонадрезного інструменту або свердла для пробуривания отвори під елемент в якій-небудь поверхні. Також необхідно ретельно підбирати один до одного сполучаються елементи при організації болтового, гвинтового, шпилечного чи іншого розбірного різьбового сайту. Визначити крок різьблення можна різними способами.

  • Визначення кроку різьби з допомогою резьбомера (шаблону)

Таку назву носить спеціальний інструмент, що складається із спеціальних пластин (гребінок), на одній із сторін якої розташовуються виступи, що допомагають визначити крок різьби. Пластини закріплені на одному або двох осях, об’єднаних у спільному корпусі. Існують окремі шаблони для метричної та дюймової різьби. Легко відрізнити їх один від одного допомагає маркування: на перших стоїть знак 60°, на друге — 55°.

Перевага такого методу в тому, що він є найбільш точним (при вмілому поводженні з інструментом). При виробництві шаблонів використовуються спеціальні сталі, що не піддаються стиску і розширення під впливом різних температур. Це дозволяє використовувати резьбомеры практично в будь-яких погодних умовах.

  • Визначення кроку різьби за допомогою лінійки

Цей спосіб не може дати стовідсоткового результату, але він чудово підходить для тих випадків, коли немає іншого варіанту вирішення поставленого завдання. Щоб дізнатися число витків за допомогою лінійки, слід визначити загальну довжину різьбового ділянки і порахувати кількість витків на цій відстані. Далі потрібно просто розділити довжину на число підрахованих ниток — відповідь і буде отриманим значенням кроку різьби.

Цей спосіб може мати іншу модифікацію. Якщо у вас є шматок паперу, то слід прикласти його до резьбовому ділянці і сильно притиснути. На цьому відбитку роблять замір (з допомогою лінійки чи іншого вимірювального інструменту) відразу декількох ділянок: двох, трьох чи більше, — а після розділити довжину вибраної ділянки на кількість витків у ній. Процес аналогічний описаному в попередньому абзаці.

  • Визначення кроку різьби за допомогою штангенциркуля

Для цього слід провести вимірювання так, як показано на рисунку. Отримане значення співвіднести з тим, що наводиться в таблиці, і дізнатися правильне значення кроку для метричної або дюймової системи відповідно.

Таблиця відповідності діаметром і кроків метричної різьби

Зовнішній діаметр, мм

Внутрішній діаметр, мм

Крок різьби, витків на дюйм

Крок різьби

BSP

Метрика

Дюйм UNF

Дюйм NPT

9,3-9,7

8,5-8,9

28

—

1/8″

—

—

—

9,3-9,7

8,5-8,9

27

—

—

—

—

1/8″

9,7-9,9

8,2-8,6

—

1,5

—

M10x1,5

—

—

10,9-11,1

9,7-10,0

20

—

—

—

7/16″-20

—

11,6-11,9

10,2-10,6

—

1,5

—

M12x1,5

—

—

12,4-12,7

11,3-11,6

—

—

—

—

1/2″-20

—

12,9-13,1

11,4-11,9

19

—

1/4″

—

—

—

12,9-13,1

11,4-11,9

18

—

—

—

—

1/4″

13,6-13,9

12,2-12,6

—

1,5

—

M14x1,5

—

—

14,0-14,3

12,7-13,0

18

—

—

—

9/16″-18

—

15,6-15,9

14,2-14,6

—

1,5

—

M16x1,5

—

—

16,3-16,6

14,9-15,4

19

—

3/8″

—

—

—

16,3-16,6

14,9-15,4

18

—

—

—

—

3/8″

17,6-17,9

16,2-16,6

—

1,5

—

M18x1,5

—

—

18,7-19,0

17,3-17,6

16

—

—

—

3/4″-16

—

19,6-19,9

18,2-18,6

—

1,5

—

M20x1,5

—

—

20,5-20,9

18,6-19,0

14

—

1/2″

—

—

—

20,7-21,1

18,3-18,7

14

—

—

—

—

1/2″

21,6-21,9

20,2-20,6

—

1,5

—

M22x1,5

—

—

22,0-22,2

20,2-20,5

14

—

—

—

7/8″-14

—

22,6-22,9

20,6-21,0

14

—

5/8″

—

—

—

23,6-23,9

22,2-22,6

—

1,5

—

M24x1,5

—

—

25,6-25,9

24,2-24,6

—

1,5

—

M26x1,5

—

—

26,1-26,4

24,1-24,5

14

—

3/4″

—

—

—

26,3-26,7

23,7-24,1

14

—

—

—

—

3/4″

26;6-26,9

24,3-24,7

12

—

—

—

1,1/16″-12

—

29,6-29,9

27,4-27,8

—

2

—

M30x2

—

—

29,8-30,1

27,6-27,9

12

—

—

—

1,3/16″-12

—

29,6-29,9

28,2-28,6

—

1,5

—

M30x1,5

—

—

32,6-32,9

30,5-30,9

—

2

—

M33x2

—

—

33,0-33,2

30,3-30,8

11

—

1″

—

—

—

33,0-33,3

30,8-31,2

12

—

—

—

1,5/16″-12

—

32,9-33,4

30,3-30,8

11,5

—

—

—

—

1″

35,6-35,9

33,4-33,8

—

2

—

M36x2

—

—

37,6-37,9

36,2-36,6

—

1,5

—

M38x1,5

—

—

40,9-41,2

38,7-39,1

12

—

—

—

1,5/8″-12

—

41,6-41,9

39,4-39,8

—

2

—

M42x2

—

—

41,5-41,9

39,0-39,5

11

—

1,1/4″

—

—

—

41,4-42,0

39,2-39,6

11,5

—

—

—

—

1,1/4″

44,6-44,9

42,4-42,8

—

2

—

M45x2

—

—

44,6-44,9

43,2-43,6

—

1,5

—

M45x1,5

—

—

47,3-47,6

45,1-45,5

12

—

—

—

1,7/8″-12

—

47,4-47,8

44,8-45,3

11

—

1,1/2″

—

—

—

47,3-47,9

45,1-45,5

11,5

—

—

—

—

1,1/2″

51,6-51,9

49,4-49,6

—

2

—

M52x2

—

—

51,6-51,9

50,2-50,6

—

1,5

—

M52x1,5

—

—

59,4-59,8

56,5-56,8

11

—

2″

—

—

—

59,9-60,2

56,4-56,7

11,5

—

—

—

—

2″

63,3-63,6

61,3-61,8

12

—

—

—

2,1/2″-12

—

Шаг резьбы мелкий и крупный у гаек и болтов

Метизная продукция

Статьи

Шаг резьбы мелкий и крупный у гаек и болтов


под заказ
Компания «Тандем»

Таблица шага резьбы и диаметра отверстия для болтов, гаек, винтов и резьбовых шпилек.









































Диаметр резьбыШаг резьбы, мм
Шаг основной резьбы, мм / Диаметр отверстия под резьбу, ммШаг мелкой резьбы, мм / Диаметр отверстия под резьбу, мм
МелкаяМелкая 2Супермелкая
М 10.25 / 0.75(0.2) / 0.8——
М 1.20.25 / 0.95(0.2) / 1——
M 1.40.3 / 0.9(0.2) / 1.2——
M 1.60.35 / 1.2(0.2) / 1.4——
M 1.80.35 / 1.5(0.2) / 1.6——
M 20.4 / 1.6(0.25) / 1.75——
M 2. 20.45 / 1.75(0.25) / 1.95——
M 2.50.45 / 2.05(0.35) / 2.15——
M 30.5 / 2.5(0.35) / 2.65——
M 3.50.6 / 2.9(0.35) / 3.15——
M 40.7 / 3.30.5 / 3.5——
M 4.50.7 / 3.8———
M 50.8 / 4.20.5 / 4.5——
M 5.5—(0.5) / 4.5——
M 61 / 50.75 / 5.20.5 / 5.5—
M 71 / 6(0. 75) / 6.20.5 / 6.5—
M 81.25 / 6.71 / 70.75 / 7.20.5 / 7.5
M 91.25 / 7.71 / 7.950.75 / 8.20.5 / 8.5
M 101.5 / 8.51.25 / 8.71 / 90.75 / 9.2
M 121.75 / 10.21.5 / 10.51.25 / 10.71 / 11
M 142 / 121.5 / 12.51.25 / 12.61 / 13
M 15—1.5 / 13.41 / 13.95—
M 162 / 141.5 / 14.5—1 / 15
M 182.5 / 15.42 / 161.25 / 16.61 / 17
M 202. 5 / 17.42 / 181.25 / 18.61 / 19
M 222.5 / 19.42 / 201.5 / 20.51 / 21
M 243 / 20.92 / 221.5 / 22.51 / 23
M 273 / 23.92 / 251.5 / 25.5(1) / 26
M 303.5 / 26.42 / 281.5 / 28.5(1) / 29
M 333.5 / 29.42 / 311.5 / 31.5—
M 364 / 31.93 / 332 / 341.5 / 34.5
M 394 / 34.93(4) / 35.92 / 371.5 / 37.5
M 424.5 / 37.43(4) / 37.92 / 401. 5 / 40.5
M 454.5 / 40.43(4) / 40.92 / 431.5 / 43.5
M 485 / 42.83 / 44.92 / 461.5 / 46.5
M 525 / 46.8(4)3 / 48.92 / 501.5 / 50.5
M 565.5 / 50.44 / 51.93(2) / 531.5 / 54.5
M 605.5 / 64.44 / 55.83(2) / 671.5 / 58
M 646 / 57.84 / 59.83 / 612(1.5) / 62
M 686 / 61.84 / 63.83 / 652(1.5) / 66



Метрический шаг

Буква «М» в маркировке диаметра резьбы, показывает то, что она является метрической.

Что представляет собой на практике метрический шаг резьбы? Это расстояние между 2 аналогичными точками, находящихся на соседних витках профиля. Данное расстояние измеряют миллиметрами. Измерение проводят параллельно существующей оси резьбы. Следует отметить то, что данный параметр резьбовых изделий является весьма важным, равно как и диаметр или сторона вращения резьбы

На основе применяемых сейчас нормативных документов компании могут производить крепеж с наличием двух разных типов шагов резьбы. Они могут быть либо с мелким шагом, либо с крупным.

Что касается крепежа, имеющего диаметр меньше 1 мм, на основе действующего в настоящее время ГОСТа определен крупный шаг. Если диаметр крепежа составляет в пределах 1 — 64 мм, то применяют и мелкий, и крупный шаг резьбы, а если диаметр составляет в пределах 72 — 600 мм, то тогда применяют соответственно мелкий шаг.



Выбираем подходящие параметры

Каким образом правильно выбрать метизы? В России чаще всего используется крепеж с крупным шагом резьбы. Его легко купить в различных строительных магазинах и  профильные торговые точки. Мелкий шаг метизов применяют, как правило, в местах крепления, которые оказываются подверженными вибрациям, либо различным иным видам нагрузок. В частности, болты с мелкой резьбой на практике отлично подойдут для осуществления прикрепления к ступице колесных дисков. Следует отметить то, что крепеж с мелким шагом резьбы довольно часто применяется в автомобилестроении, станкостроении и различных других аналогичных сферах.

Шаг резьбы в крепежной маркировке

На основе действующего в настоящее время ГОСТ 8724-2002 крупный шаг не отмечают при осуществлении маркировки изделий, указывают только мелкий.

Обозначение резьбы включает:

М18 х 0,5

  • М — метрическая;

  • 18 — показатель диаметра резьбы в мм;

  • 0,5 — величина шага, мм (если при этом шаг является крупным, то он не указывается).



Дата публикации: 07.02.2022

Калькулятор шага резьбы

Создано Кеннетом Аламбра

Отредактировано доктором наук Войцехом Сас и Джеком Боуотером

Последнее обновление: 05 июня 2023 г.

Содержание:

  • Что такое шаг резьбы?
  • Как измерить шаг потока с помощью линейки
  • Как вычислить нить шага
  • Как найти высоту резьбы.0024 поможет вам определить шаг резьбового соединения. Этот инструмент также работает как TPI, или количество нитей на дюйм, калькулятор и калькулятор количества нитей . В этом калькуляторе вы узнаете:

    • Что такое шаг резьбы;
    • Как измерить шаг резьбы с помощью линейки;
    • Как рассчитать шаг резьбы по формуле шага резьбы; и
    • Как найти шаг резьбы по количеству витков на дюйм.

    Продолжайте читать, чтобы начать учиться 🙂!

    Что такое шаг резьбы?

    Шаг резьбы , или короче шаг это расстояние между одной и той же точкой на двух соседних витках резьбы . Шаг резьбы может быть длиной между двумя гребнями или двумя основаниями резьбы.

    Пока мы измеряем две одинаковые точки на двух резьбах рядом друг с другом, мы измеряем шаг резьбы. Шаг резьбы также сообщает нам , насколько широка резьба резьбовой застежки . Вы можете обратиться к иллюстрации ниже, чтобы увидеть, каким может быть шаг резьбы:

    🔎 Вы ищете крепежные материалы без резьбы ? Использование заклепок — один из ваших вариантов. Найдите нужный размер заклепок, используя наш калькулятор размеров заклепок.

    Как измерить шаг резьбы с помощью линейки

    Самый простой способ измерить шаг резьбы с помощью линейки (или штангенциркуля для более точного измерения) путем измерения расстояния между двумя вершинами . Сопоставьте гребень нити с нулевой отметкой на линейке и прочтите длину до следующего гребня, как показано на диаграмме ниже:

    Шаг резьбы можно измерять в миллиметрах или дюймах. Если вы заметили, что все резьбы расположены на шкале мм , как на иллюстрации выше (шаг резьбы 5 мм), у вас должна быть метрическая резьба . Узнайте больше о метрических резьбах с помощью нашего калькулятора резьбы.

    С другой стороны, если определенное количество витков резьбы точно соответствует одному дюйму, у вас должна быть -дюймовая резьба .

    Однако бывают случаи, когда резьба не соответствует ни миллиметровой, ни дюймовой шкале. Вот когда пригодится знание того, как рассчитать шаг резьбы. Узнайте, как в следующем разделе этого текста.

    Как рассчитать шаг резьбы

    Рассчитать шаг любой резьбы очень просто. Сначала измерьте всю длину нити , которую вы хотите проверить. Затем посчитайте потоки по этой длине . Это то же самое, что знать, сколько раз эта застежка должна повернуться, чтобы зацепить все ее резьбы. Посмотрите на рисунок ниже, чтобы лучше понять, что нужно измерять и считать:

    После измерения этих значений мы теперь можем использовать формулу шага резьбы :

    P = L / N ,

    где:

    • P — Шаг резьбы ;
    • L — Длина резьбы ; и
    • n — Общее количество витков по длине витка.

    Как определить шаг резьбы, учитывая число витков на дюйм

    Если мы измерим длину витка в дюймах и разделим общее количество витков на длину витка в дюймах, мы получим витка на дюйм (TPI) значение данного потока. Мы также можем выразить это утверждение в форме уравнения, как показано ниже:

    TPI ​​= n / L

    Присмотревшись к этому уравнению, мы увидим, что TPI просто является обратной величиной шага резьбы. При этом мы можем найти шаг резьбы, взяв обратную величину TPI, как показано в следующем уравнении:

    P = 1 / TPI

    Теперь, когда мы знаем, как найти шаг резьбы, используя формулу шага резьбы и TPI резьба, почему бы нам не научиться пользоваться калькулятором шага резьбы? 🙂

    Как использовать калькулятор шага резьбы

    Вот шаги, которые необходимо выполнить, чтобы использовать наш калькулятор шага резьбы:

    1. Введите длину резьбовой части вашего резьбового крепления.
    2. Введите общее количество нитей по введенной вами длине.
    3. Если вместо этого вы знаете количество витков резьбы на дюйм, вы можете пропустить шаги 1 и 2 и ввести значение витка резьбы на дюйм напрямую .

    Выполнив описанные выше действия, вы мгновенно найдете шаг резьбы! 🔩

    Вы также можете воспользоваться нашим калькулятором, чтобы определить количество витков резьбы на вашей застежке. Просто введите длину резьбы и значение TPI или шага резьбы, и вы получите общее количество резьб.

    ✅ Хотите узнать больше о шагах резьбы? Проверьте наш калькулятор диаметра шага, чтобы узнать больше! 🙂 С другой стороны, если вы крепите круглый фланец или пластину, вам может пригодиться наш калькулятор окружности болтов для определения расположения ваших болтов.

    Часто задаваемые вопросы

    Каков шаг резьбы 2-дюймового болта с 48 витками резьбы?

    Чтобы найти шаг резьбы болта длиной 2 дюйма с 48 витками резьбы:

    1. Разделите 2 дюйма на 48 витков резьбы .
    2. В результате получается шаг резьбы 0,04167 дюйма .

    Чтобы получить шаг резьбы в миллиметрах:

    1. Умножьте 2 дюйма на 25,4 миллиметра на дюйм , чтобы получить 50,8 мм .
    2. Разделите 50,8 мм на 48 витков резьбы , чтобы получить шаг резьбы 1,0583 мм .

    Что такое метрический шаг резьбы?

    Шаг метрической резьбы — это расстояние между двумя витками метрической резьбы ISO , и мы обычно выражаем шаг метрической резьбы в миллиметрах . В обозначении метрической резьбы (или на этикетке резьбового крепежного изделия) шагом метрической резьбы является число после символа × . Например, Болт M10 × 1,25 имеет шаг резьбы 1,25 мм .

    Для чего используется измеритель шага резьбы?

    Помимо линейки и штангенциркуля, мы также можем использовать измерители шага резьбы для определения шага резьбы крепежного изделия с резьбой . Измерители шага резьбы поставляются в наборах зубчатых прокладок, которые мы сопоставляем с резьбой, чтобы определить шаг резьбы. Каждая зубчатая шайба имеет определенный шаг резьбы, который также выгравирован на ее лицевой стороне.

    Как определить шаг резьбы?

    Для обозначения метрической резьбы M36 × 4 второе число 4 представляет шаг резьбового соединения 4 мм . С другой стороны, для унифицированной крупной резьбы 3/4″ — 10 UNC значение 10 представляет собой значение витков на дюйм, равное резьбы. При делении 1 дюйма на это значение 10 витков на дюйм , получаем значение Шаг резьбы 0,1 дюйма

    Kenneth Alambra

    Длина резьбы (L)

    Общее количество витков (n)

    витков

    Число витков на дюйм (TPI)

    Шаг резьбы (P)

    Ознакомьтесь с 21 калькулятором характеристик аналогичных материалов … еще 18

    Как Измерьте размер и шаг винта
    – Evolvent Design

    Эндрю Престридж | 12 сентября 2020 г.

    Как измерить винты

    Винты определяются тремя размерами: диаметр , шаг и длина . Диаметр — это расстояние между витками резьбы (насколько «толстый» винт), длина — длина винта, а шаг — расстояние между витками резьбы. Длина винта обычно не включает головку, за исключением винтов с плоской головкой. Для шага можно либо измерить расстояние между витками, либо измерить фиксированную длину витков и подсчитать количество витков на этой длине.

    Хорошим примером является винт 1/4″-20 x 1″. Этот винт будет иметь диаметр около 1/4 дюйма, 20 зубьев на дюйм резьбы и 1 дюйм в длину (плюс высота головки). ожидайте, что на винте будет в общей сложности 20 нитей.

    Резьбовой калибр измеряет количество витков на дюйм (здесь 40 витков на дюйм)

    Увеличение показывает, насколько хорошо калибр соответствует резьбе на детали

    Измерение маленьких винтов и метрических винтов

    Примером метрических размеров может быть M12x1,0x25 мм. Этот винт будет иметь диаметр около 12 мм, расстояние между каждой резьбой 1,0 мм и длину 25 мм. Поскольку между каждой резьбой есть 1,0 мм, а длина 25 мм, мы ожидаем, что на винте будет в общей сложности 25 резьб.

    Однако это соглашение об именах становится немного сложнее для маленьких дюймовых винтов. Имперские винты размером менее 1/8 дюйма используют систему счисления (от № 12 до № 0000, очень маленькие). Меньшие числа здесь означают меньший диаметр, поэтому № 4 меньше, чем № 8. Поскольку винты стали еще меньше, они просто начал добавлять нули, поэтому #00 меньше, чем #0, а #0000 еще меньше

    Обычный малый дюймовый винт — #6-32×1/2″, что означает винт #6 (с большим диаметром 0,138″), с 32 витками на дюйм (TPI), что соответствует длине 1/2″. Существует несколько методов измерения шага, и иногда измерение шага резьбы является самым быстрым методом; у нас также есть калькулятор угла подъема для винтов и нити

    Датчик резьбы Starrett — дюймовый

    Датчик резьбы Starrett — метрический

    Расчет резьбы на дюйм (TPI)

    Количество витков на дюйм (TPI) — это количество витков резьбы на один дюйм длины винта, как следует из названия. Просто подсчитав количество витков резьбы и , разделив их на длину , вы можете легко рассчитать TPI винта.

    Метрические винты передают ту же информацию, но с несколько иной терминологией: второе число — это длина между витками, а не количество витков на дюйм. Например, винт M6x1x20 имеет диаметр 6 мм (M6 означает метрическую систему, а не британскую № 6), шаг 1 мм и длину 20 мм. Шаг 1 не означает, что винт имеет только 1 резьбу на дюйм, а означает, что каждая резьба расположена на расстоянии 1 мм друг от друга. Поскольку в 1 дюйме 25,4 миллиметра, винт M6x1,00 имеет эквивалент TPI 25,4.

    По мере увеличения TPI для винтов это означает, что на один и тот же дюйм приходится все больше и больше витков резьбы, поэтому резьба становится все меньше и меньше : винт 6-32 имеет большую резьбу, чем винт 6-40. Напротив, в метрических винтах по мере увеличения шага отдельные резьбы занимают больше места и увеличиваются в размерах, поэтому у M6x1,00 резьба меньше, чем у винта M6x1,50 — TPI и шаг обратно пропорциональны.

    Шестерни и шаг

    То же соотношение справедливо и для зубчатых колес, британский размер называется диаметральным шагом, а метрический размер называется модулем. Диаметральный шаг — это количество зубьев шестерни на дюйм ее диаметра шага (фактически такой же, как TPI винта), а модуль — это более непосредственно шаг шестерни. Как и в винтах, шестерня с модулем 1 имеет эквивалентный диаметральный шаг 25,4. По мере увеличения модуля зубья шестерни увеличиваются в размере, но по мере увеличения диаметрального шага эти зубья шестерни уменьшаются в размере, чтобы поместить больше зубьев в тот же дюйм диаметра шага. Если вам когда-нибудь понадобится конвертировать, просто используйте следующие уравнения:

    Диаметральный шаг = 25,4 / модуль
    Модуль = 25,4 / диаметральный шаг 0002

    Измерительные винты

    Диаметр

    Измерьте наружный диаметр резьбы.
