ᐉ Рабочий цикл двигателя

Рабочий цикл — это строгая последовательность рабочих процессов (тактов), периодически повторяющихся в каждом цилиндре. Каждый такт соответствует одно проходу поршня.

Рабочий цикл дизеля может совершаться как за четыре такта (за два оборота коленчатого вала), так и за два такта (за один оборот коленчатого вала). В первом случае дизель называется четырехтактным, во втором — двухтактным.

Рабочий цикл четырехтактного дизеля состоит из тех же тактов, что и рабочий цикл карбюраторного двигателя. Однако происходящие во время этих тактов процессы внутри цилиндров у карбюраторного двигателя и дизеля не одинаковы.

Во время такта впуска в цилиндр дизеля всасывается не горючая смесь, а воздух. Во время такта сжатия поступивший в цилиндр воздух сильно сжимается и вследствие этого нагревается до 500—700° С. В конце этого такта в цилиндр впрыскивается под большим давлением в мелкораспыленном состоянии топливо, которое, соприкасаясь с раскаленным воздухом, воспламеняется и быстро сгорает, образуя большое количество газов и выделяя тепло.

Во время такта расширения под давлением газов поршень перемещается. Процессы при этом такте, а также при такте выпуска аналогичны процессам, происходящим в четырехтактном карбюраторном двигателе.

Таким образом, в любом четырехтактном двигателе только один такт рабочий, а остальные три — вспомогательные.

Рабочий цикл двухтактного дизеля существенно отличается от рабочего цикла четырехтактного: он совершается не за два, за один оборот коленчатого вала и состоит только из двух тактов.

Рис. Основные процессы, происходящие в цилиндрах двухтактного дизеля: а — продувка; б — сжатие; в — рабочий ход; г — выпуск отработавших газов; 1 — поршень; 2 — нагнетатель; 3 — выпускной клапан; 4 — продувочные окна; 5 — ресивер блока; 6 — коленчатый вал; 7 — насос-форсунка

Первый такт (рис. а и б) происходит при перемещении поршня от нижней мертвой точки к верхней. Когда поршень 1 находится в нижней мертвой точке, свежий воздух под небольшим давлением поступает из нагнетателя 2 через ресивер 5 блока и продувочные окна 4 в цилиндр, вытесняя при этом остатки отработавших газов через открытый выпускной клапан 3. Когда поршень, перемещаясь вверх, перекрывает продувочные окна, а выпускной клапан закрывается, продувка цилиндра заканчивается. При дальнейшем перемещении поршня воздух в цилиндре сильно сжимается и нагревается. Когда поршень приближается к верхней мертвой точке, в цилиндр через насос-форсунку 7 впрыскивается под большим давлением топливо.

Второй такт (рис. в и г). Мелкораспыленное топливо, соприкасаясь с раскаленным воздухом, сгорает; при этом выделяется большое количество тепла, температура и давление газов резко возрастают. Под действием давления газов поршень перемещается от верхней мертвой точки к нижней, вращая коленчатый вал.

Когда поршень приближается к продувочным окнам, открывается выпускной клапан и значительная часть отработавших газов вследствие большого избыточного давления выходит из цилиндра. При дальнейшем движении поршня открываются продувочные окна, в цилиндр начинает поступать из ресивера блока чистый воздух, вытесняя через открытый выпускной клапан остатки отработавших газов.

Рабочий цикл на этом завершается.

Таким образом, в двухтактном двигателе, и это является его особенностью, рабочий ход поршня совершается при. каждом обороте коленчатого вала.

Posted in Двигатель автомобиляTagged Двигатель

Рабочие циклы двигателей внутреннего сгорания

Рабочие циклы двигателей внутреннего сгорания

Процесс, происходящий в цилиндре двигателя за один ход поршня, называется тактом. Совокупность всех процессов, происходящих в цилиндре, т. е. впуск горючей смеси, сжатие ее, расширение газов при сгорании и выпуск продуктов сгорания, называется рабочим циклом.

Если рабочий цикл совершается за четыре хода поршня, т. е. за два оборота коленчатого вала, то двигатель называется четырехтактным.

Рабочий цикл четырехтактного карбюраторного двигатег л я. Первый такт — впуск (рис. 5, а). Поршень 3 перемещается от в. м. т. к н. м. т., впускной клапан 1 открыт, выпускной клапан 2 закрыт. В цилиндре создается разрежение (0,7—0,9 кгс/см2) и горючая смесь, состоящая из паров бензина и воздуха, поступает в цилиндр. Горючая смесь смешивается с продуктами сгорания, оставшимися в цилиндре от предшествующего цикла, и образует рабочую смесь. Чем лучше наполнение цилиндра горючей смесью, тем выше мощность двигателя.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Температура смеси в конце впуска 75— 125 °С.

Второй такт — сжатие. Поршень перемещается от н. м. т. к в. м. т., оба клапана закрыты. Давление и температура рабочей смеси повышаются, достигая к концу такта соответственно 9—15 кгс/см2 и 350— 500 °С.

Третий такт — расширение, или рабочий ход. В конце такта сжатия рабочая смесь воспламеняется электрической искрой, происходит быстрое сгорание смеси. Максимальное давление при сгорании достигает 35—50 кгс/см2, а температура 2200— 2500 °С. Давление газов в процессе расширения передается на поршень, далее через поршневой палец и шатун — на коленчатый вал, создавая крутящий момент, заставляющий вал вращаться. В конце расширения начинает открываться выпускной клапан, давление в цилиндре снижается до 3—5 кгс/см2, а температура до 1000—1200 °С.

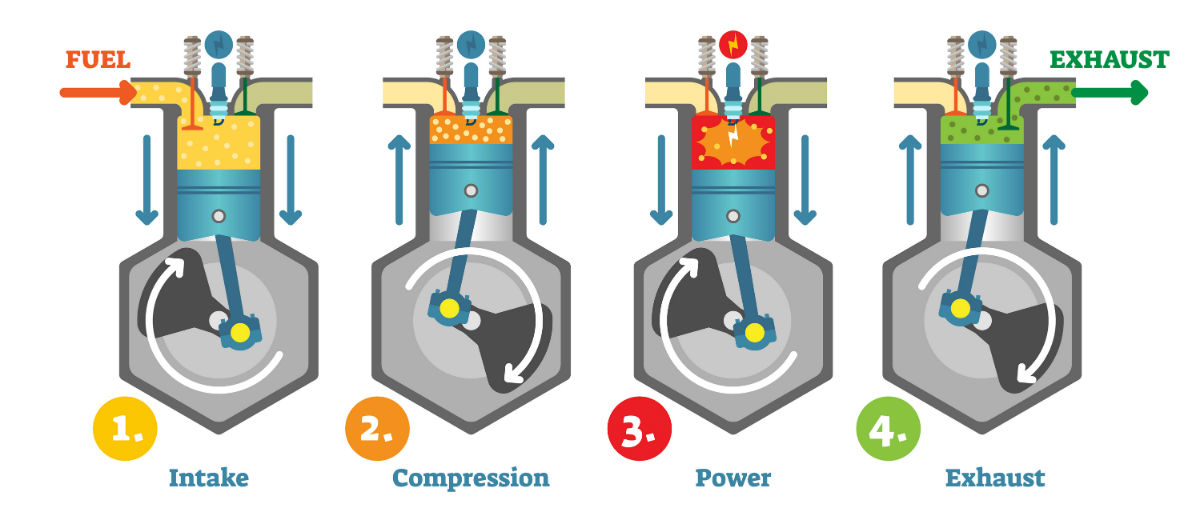

Рис. 1. Рабочий цикл четырехтактного карбюраторного двигателя:
а — впуск, 6 — сжатие, в — расширение, г — выпуск; 1 — впускной клапан, 2 — выпускной клапан, 3 — поршень

Четвертый такт — выпуск. Поршень перемещается от н. м. т. к в. м. т., выпускной клапан открыт. Отработавшие газы выпускаются из цилиндра в атмосферу. Процесс выпуска протекает при давлении выше атмосферного. К концу такта давление в цилиндре снижается до 1,1—1,2 кгс/см2, а температура до 700—800 °С.

Далее процессы, происходящие в цилиндре, повторяются в указанной последовательности. Рабочим является только один такт — расширение, впуск и сжатие являются подготовительными, а выпуск — заключительным тактами.

При пуске двигателя его коленчатый вал вращается электродвигателем (стартером) или пусковой рукояткой. Когда двигатель начнет работать, впуск, сжатие и выпуск происходят за счет энергии, накопленной маховиком двигателя при рабочем такте.

Рабочий цикл четырехтактного дизеля. При впуске поршень движется от в. м. т к н. м. т., открыт впускной клапан. За счет образующегося разрежения в цилиндр поступает чистый воздух. Давление 0,85—0,95 кгс/см2, температура 40— 60°С.

При такте сжатия поршень движется вверх, оба клапана закрыты. Давление и температура воздуха повышаются, достигая в конце такта 35—55 кгс/см2 и 450—650 °С.

Когда поршень подходит к в. м. т., в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое насосом высокого давления.

При рабочем ходе впрыснутое в цилиндр дизельное топливо самовоспламеняется от сильно сжатого и нагретого воздуха. С появлением первых очагов пламени начинается процесс сгорания, характеризуемый быстрым повышением давления и температуры. Когда поршень от в. м. т. начинает опускаться, сгорание в течение некоторого промежутка времени протекает при почти постоянном давлении. Максимальное давление газов достигает 50—90 кгс/см2, а температура — 1700—2000 °С. В конце расширения давление снижается до 2—4 кгс/см2, а температура — до 800—1000 °С. * При такте выпуска поршень перемещается от н. м. т. к в. м. т., открыт выпускной клапан. Давление газов в цилиндре снижается до 1,1—1,2 кгс/см2.

После окончания такта выпуска- начинается новый рабочий цикл.

Вследствие более высоких значений степени сжатия дизели более экономичны по расходу топлива, чем карбюраторные двигатели. Кроме того, они используют более дешевые сорта нефтяных топлив и менее опасны в пожарном отношении, чем бензин. С другой стороны, дизели имеют большую массу, чем карбюраторные двигатели, поэтому их устанавливают на отечественных автомобилях большой и очень большой грузоподъемности (МАЗ, КрАЗ, КамАЗ и БелАЗ).

С освоением мощностей Камского автозавода дизели будут устанавливать на грузовые автомобили ЗИЛ и Уральского автозавода, а также на автобусы ЛАЗ и ЛиАЗ.

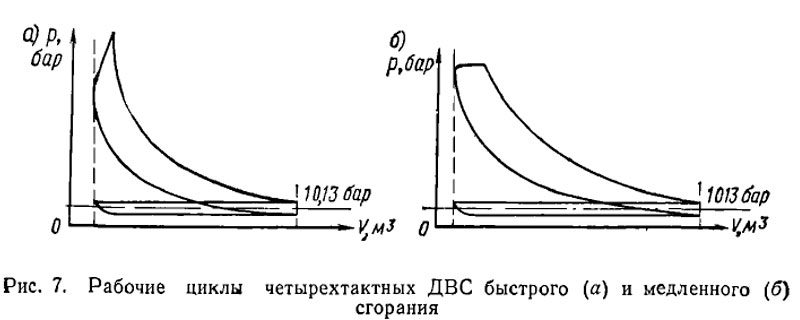

Диаграмма рабочего цикла двигателя. Рабочий цикл двигателя можно представить в виде диаграммы, на которой по вертикальной оси откладывают давление р, а по горизонтальной—объем цилиндра V.

На диаграмме четырехтактного карбюраторного двигателя линия впуска 7—1 располагается ниже линии атмосферного давления (1 кгс/см2). При такте сжатия (линия I—2—3) давление повышается, достигая наибольшей величины в точке 3.

Точка соответствует моменту проскаки-вания искры в свече зажигания и началу процесса сгорания. Линия 3—4—5—6 иллюстрирует рабочий ход, причем линия 3—4, соответствующая резкому возрастанию давления, означает процесс сгорания рабочей смеси, а линия 4—5—6— расширение газов. В точке 4 давление газов достигает наибольшей величины.

Рис. 2. Рабочий цикл четырехтактного дизеля ЯМЗ:
а —впуск, б — сжатие, в — расширение, г — выпуск; 1—форсунка, 2 — топливный насос высокого давления

В точке начинает открываться выпускной клапан. Линия соответствует такту выпуска. Она располагается несколько выше линии, соответствующей атмосферному давлению.

Рис. 3. Диаграмма рабочего цикла двигателя внутреннего сгорания (а) и схема сил, действующих от давления газов (б)

На рис. 3, б показана схема сил, действующих от давления газов в одноцилиндровом двигателе. Сила Р давления газов, действующая на поршень при рабочем ходе, раскладывается на две силы: N и S. Сила N прижимает поршень к стенке цилиндра, а действие силы S передается через шатун на коленчатый вал двигателя.

Сила Г, составляющая силы S и касательная к окружности вращения шатунной шейки, действует на плече R. Произведение TR называют крутящим моментом двигателя. Крутящий момент вызывает вращение коленчатого вала. Далее он передается через механизмы трансмиссии на ведущие колеса, вызывая движение автомобиля.

Вторая составляющая силы S сила F воспринимается коренными подшипниками коленчатого вала.
