Что такое грейфер на экскаваторе

Грейфер представляет собой грузозахватное устройство, используемое для грузоподъемных механизмов при перемещении сыпучих материалов, пиломатериалов и других грузов. Помимо погрузки-выгрузки используются при выполнении различных земляных работ – разработка грунта, рытье котлованов, очистка водоемов.
Основным параметром грузоподъемного оборудования является его грузоподъемность. Различают грузы по группам с учетом насыпной плотности – от весьма легких до тяжелых. Также учитывается размер перемещаемых материалов (фракция для сыпучих стройматериалов). Рассмотрим подробнее, что такое грейфер, и как он применяется в зависимости от его вида.

Виды грейферов

Грейфер является оборудованием грузоподъемных машин, и сам по себе не представляет механизм для подъема грузов – это лишь элемент машины (крана или иной системы). Грейфер может быть частью грузоподъемного оборудования или его рабочим органом. Грейферы делят на несколько групп:
Канатные. Подъемные и/или замыкающие устройства, устанавливаемые на краны и аналогичную технику. Обойма крепится к траверсе посредством замка.
С жестким подвесом. Это приводные грузоподъемные устройства (моторные) и многочелюстные.
Узнаем подробнее, что такое грейфер канатного и приводного типа.

Канатные грейферы — что это такое

В канатных устройствах для подъема грузов допускается быстрая замена и возможность установки на различных кранах. Различают следующие виды:

Одноканатные. К одноканатным относят оборудование, которое в исходном положении открыто, а опускающая лебедка осуществляет спуск тросов. При срабатывании замка происходит соединение с траверсой. Далее груз поднимается и транспортируется на заданное расстояние.

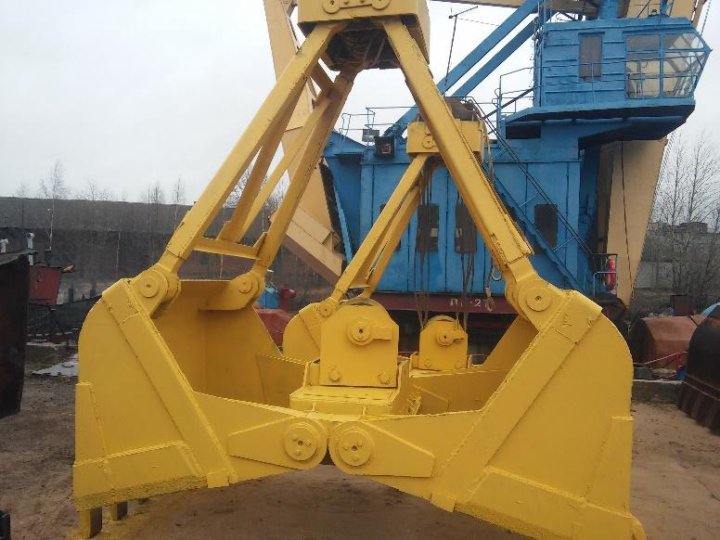

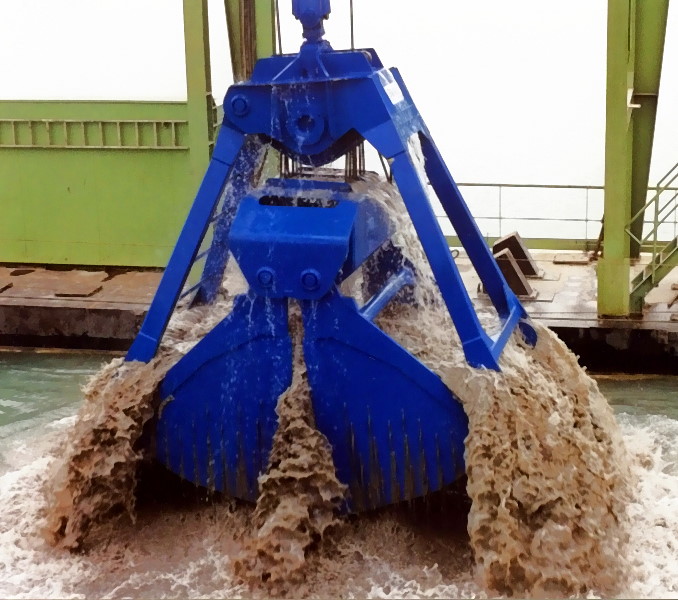

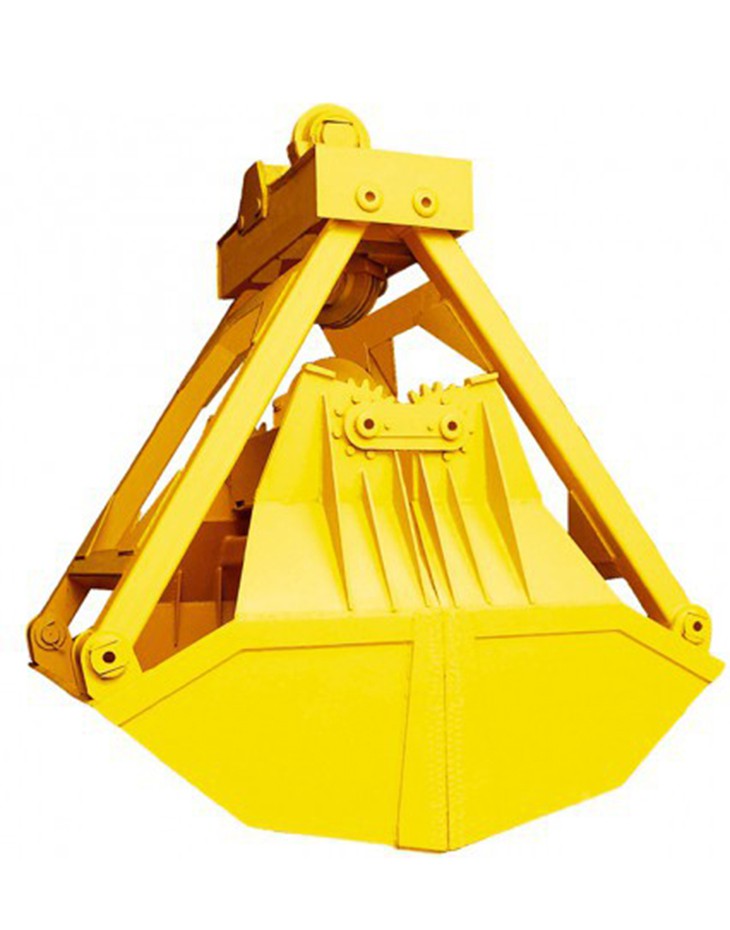

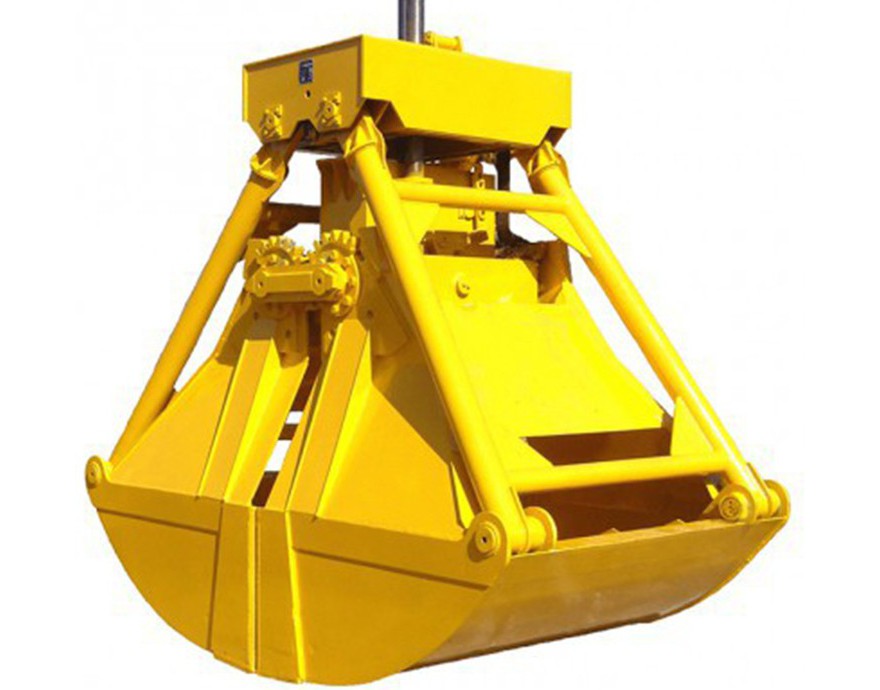

Двухканатные. Двухканатная система имеет отдельно подъемный и замыкающий канаты. Следует отметить наличие независимого управления лебедок по каждому канату для барабана.
Трехканатные, четырехканатные. Многоканатные отличаются количеством лебедок. Привод осуществляется отдельно для каждого каната при захвате, подъеме и опускании грузов.
Многоканатные системы в основном используются для сложных грузов. Чаще применяются оборудование с одним канатом или с моторным приводом захвата.

Что такое приводные грейферы

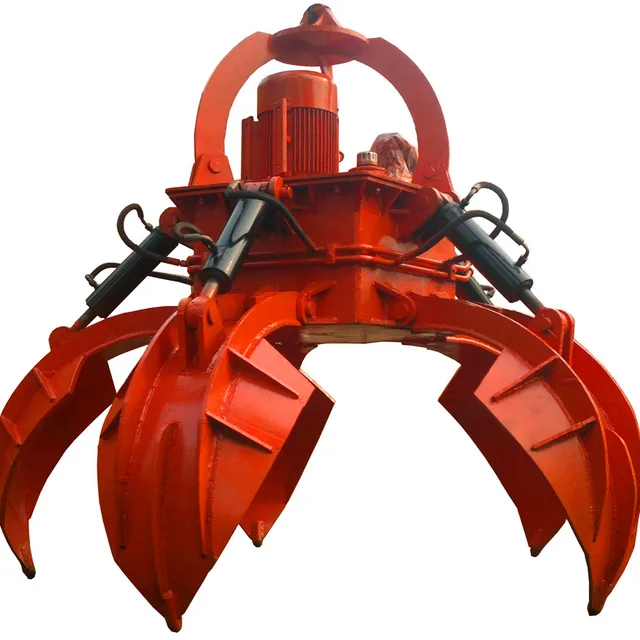

Модели приводного типа (моторные) отличаются наличием лебедки и поддерживающими канатами для повышения устойчивости конструкции. К преимуществам грейферов с челюстями такого типа можно отнести следующие:

Малые габариты по сравнению с канатными моделями. Это особенно важно при проведении работ на ограниченных по площади участках.
Различная конструкция привода. Центр тяжести может находиться как снизу, так и сверху.
Челюсти приводного механизма могут быть 1, 2, 3 или 4-челюстными. Захват осуществляется аналогично, как и в случае с канатным оборудованием.

Гидравлические

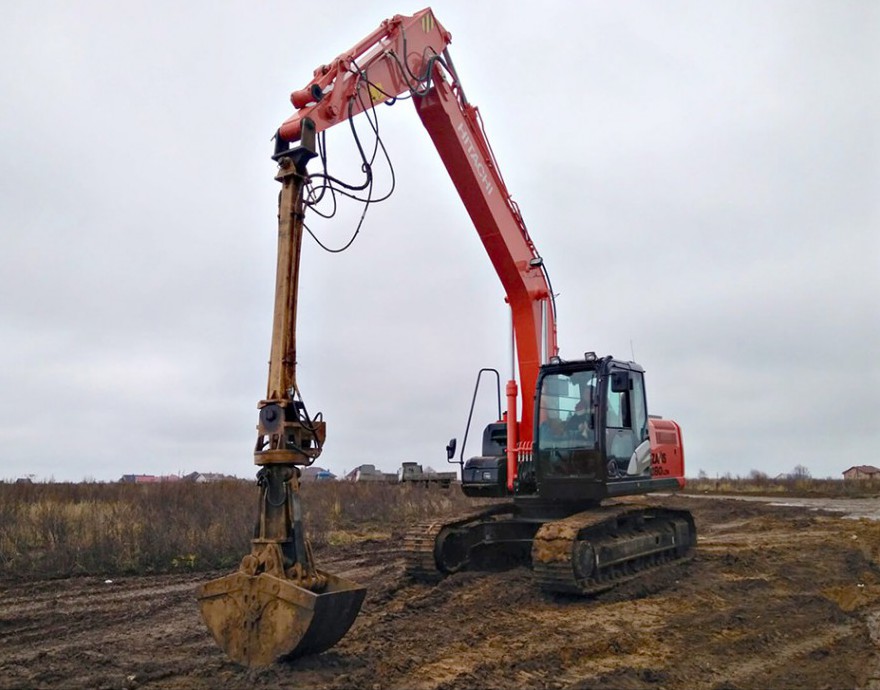

Для экскаваторов предусмотрен отдельный рабочий орган – гидравлический грейфер. В отличие от традиционного оборудования здесь имеется жесткий монтаж по типу обратной лопаты. В итоге удается создавать требуемое давление при рытье грунта без дополнительного усилия и, соответственно, затрат топлива на работу. Челюсти смыкаются аналогично канатным.

Тип смыкания

У грейфера смыкание челюстей может осуществляться разными способами. В общем случае механизм челюсти работает следующим образом:

Опускание. Ковш опускается (роняется на груз, что необходимо для полного погружения в массу – особенно это касается сыпучих грузов).
Захват. Поднимаемый груз захватывается за счет замка – челюсти смыкаются между собой.
Подъем. Барабан с лебедкой поднимает сомкнутые челюсти при наматывании троса на требуемую высоту.
Выгрузка. Ковш опускается на требуемую площадку с открытием замка.

Этапы погрузочно-разгрузочных работ отличаются в зависимости от типа оборудования – для каждого варианта с учетом типа приводного механизма последовательность действий оператора будет отличаться.

Количество челюстей и тип захвата

В зависимости от назначения грейфер может иметь до 8 челюстей. Их внешний вид отличается с учетом предназначения. Различают такие захваты:

Ковшеобразные. Применяются для копания, при добыче полезных ископаемых и иных земляных работ. Можно использовать при рытье котлованов.
Клещеобразные. Используются при погрузке-выгрузке леса, штучных негабаритных грузов – например, металлоконструкций. Идеальное решение для погрузки и разгрузки пиломатериалов.
Вильчатые. Необходимы в сельскохозяйственной отрасли при работе с сеном, силосом и аналогичными материалами. Оптимальны на погрузке рулонов сена и иных погрузочно-разгрузочных работах в деревне.

Специальные грейферы

Традиционно челюсти смыкаются одновременно. Но при замыкании какой-либо челюсти и блокировке все остальные элементы грузоподъемного механизма перестают работать. Для решения данной проблемы применяется независимое схождение. Также есть варианты с индивидуальным приводом – в данном случае исключается неравномерность при смыкании.

Основные характеристики

Классифицируется по следующим критериям:

Емкость. Объем груза в кубических метрах, который может транспортировать оборудование.
Грузоподъемность. Максимальная масса груза с учетом собственного веса, которая допустима для данного оборудования (указывается отдельно для оборудования и грузоподъемной системы).
Размеры. Указываются по паспорту как в открытом, так и закрытом состоянии. Сюда же относятся масса с учетом всех элементов конструкции, в том числе и тары.
Привод, количество челюстей. Различают технику с канатным, гидравлическим приводом, 2-8 челюстями.

При выборе учитывают общие габариты грузоподъемной системы. Грейфер может иметь вращение вокруг оси с помощью роторной установки. Такой вариант оптимален при работе с контейнерными грузами, когда требуется транспортировка в условиях ограниченного пространства.
Роторная установка полезна и в случае проведения работ в морском порту или на железнодорожной сортировке, когда свободное пространство для погрузочно-разгрузочных работ отсутствует. В таких ситуациях при повороте площадки удается сократить площадь для погрузки-выгрузки и снизить расходы на проведение работ. Роторная система помогает в случаях, когда техника используется внутри помещений.
При выборе погрузочного оборудования следует учитывать несколько факторов:

Материалы, с которыми предстоит работать — различные типоразмеры для щебня, угля, щепы.
Грузоподъемность несущей машины — требуется учитывать при выполнении погрузки-выгрузки на перевалочных пунктах в морских портах, лесопильных фабриках, железнодорожных станций.
Размеры тары — необходимо, чтобы объем челюстей соответствовал таре, куда осуществляется выгрузка (вагон, контейнер, ящик). В противном случае возможно повреждение транспортировочной упаковки, увеличение времени погрузочно-разгрузочных работ.

Не менее важным критерием при выборе навесного оборудования для грузоподъемной техники является насыпная плотность. Для древесной щепы, природного камня, строительного мусора, древесины необходимы различные конструкции.

Что такое грейфер ✔️ для чего нужен ✔️ принцип работы, виды и производительность ✔️ расчет грейфера

Для работы с нашим сайтом необходимо, чтобы Вы включили JavaScript в вашем браузере.

Каталог

Меню
Закрыть

Навесное оборудование
Закрыть

Всё навесное оборудование Гидромолоты Гидробуры и шнеки Ковши Вибротрамбовки гидравлические Вибропогружатели Мульчеры Фрезы дорожные Коммунальное оборудование Грейферы и бревнозахваты Сваерезки Гидроножницы для экскаватора Гидроразводки Квик-каплеры Тилтротаторы Удлиненное рабочее оборудование Траншеекопатели Виброрыхлители (виброрипперы) Фрезы роторные Мега рыхлитель для экскаватора Навесное оборудование для железнодорожных работ Восстановленное оборудование Средства малой механизации Магниты на экскаватор

Все гидромолоты Гидромолоты Impulse Гидрорыхлители Гидромолоты Delta Гидромолоты Delta FX Гидромолоты HAMMER Гидромолоты HammerMaster Пики для гидромолотов Комплектующие и запасные части гидромолотов

Все гидробуры Гидробуры Delta Гидробуры Impulse Гидробуры HammerMaster Буры Адаптеры для гидробуров Запчасти для гидровращателей Удлинители шнека

Все ковши Ковши на экскаватор Ковши на экскаватор-погрузчик Ковши минипогрузчика Ковши для фронтального погрузчика Ковши на миниэкскаватор Ковши дробильные Ковши сортировочные Ковши роторные просеивающие Ковши роторные дробильные Ковши бетоносмесительные Ковши с захватом Ковши челюстные Ножи для дорожной и строительной техники

Запчасти
Закрыть

Все категории Ремкомплекты, уплотнения, сервисные наборы Зубья, коронки и адаптеры, защита ковша Рукава (РВД), комплектующие Масла, смазочные материалы Средства малой механизации Запчасти для трансмиссий (редукторов) Запчасти на двигатели Запчасти для мостов Гидроагрегаты и элементы гидросистемы Ходовая часть Пальцы и втулки Стекла для спецтехники Диски для спецтехники Валы карданные Запчасти для прочих узлов техники Запчасти JCB Запчасти TEREX Запчасти ТВЭКС Запчасти Volvo Фильтры Запчасти TEREX FINLAY

Сельхоз оборудование
Закрыть

Всё сельхоз оборудование Отвалы для зерна и силоса Захват для рулонов Вилы для тюков Ковши сельскохозяйственные

30-04-2021

Время чтения:
3 минуты

Нет времени читать?

Содержание:

Для чего нужен грейфер?

Грейферы применяются в различных сферах промышленности. Основные из них — это добыча и переработка леса, металлургия, нефтегазовый сектор, стивидорные услуги, строительство.

Ежедневно грейферные ковши занимаются разгрузкой\погрузкой железнодорожного и авто- транспорта, судов различных классов, сносом зданий и сооружений.

Конструкция и устройство грейфера

Грейферный захват состоит из нескольких основных частей:

1. Подвеска (Для установки на базовую машину)
2. Ротатор или ОПУ (Для вращения грейфера на 360 градусов и подачи масла в гидроцилиндры)
3. Тело грейфера, траверса (Для сбора всей конструкции воедино)
4. Гидравлические цилиндры (Для цикла открытия\закрытия челюстей)
5. Челюсти (Для захвата грузов любого рода)

Описание и принцип работы грейфера

Захват работает посредством подачи в него гидравлической жидкости от машины-носителя. За открытие/закрытие челюстей отвечают гидравлические цилиндры. Движение вокруг своей оси грейфер осуществляет с помощью ротатора, который обеспечивает бесконечное вращение в обе стороны.

Ищете грейферный захват? Поможем выбрать эффективное и доступное решение.

Подобрать грейфер

Виды и типы грейферов

Сегодня на рынке дополнительного навесного оборудования наиболее распространены пять видов гидравлических грейферов:

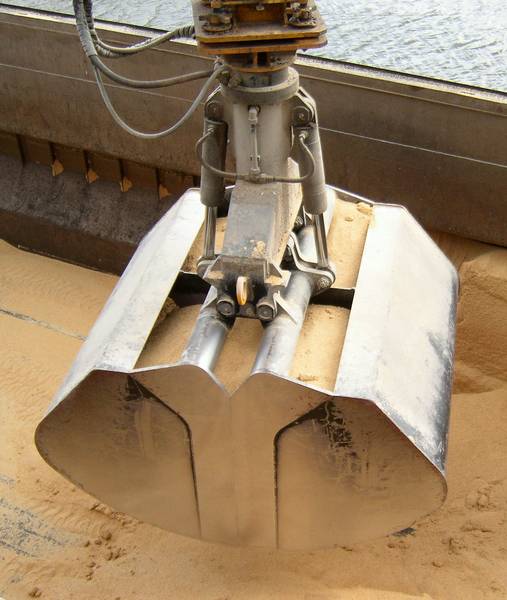

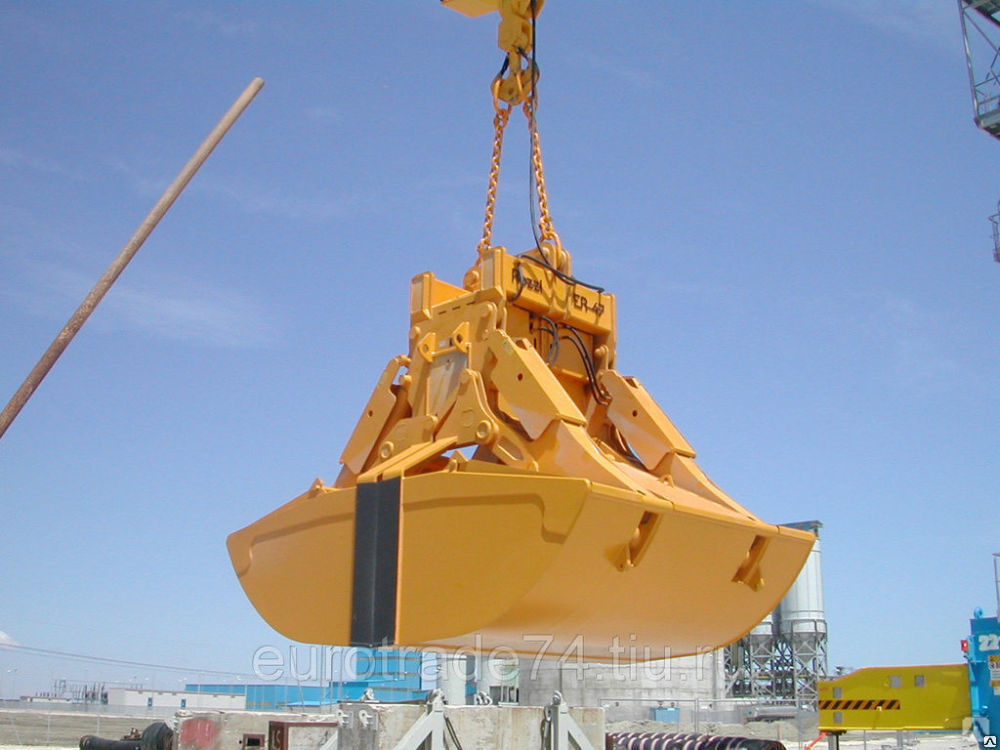

Двухчелюстной (погрузочный) — предназначен для погрузки сыпучих грузов.

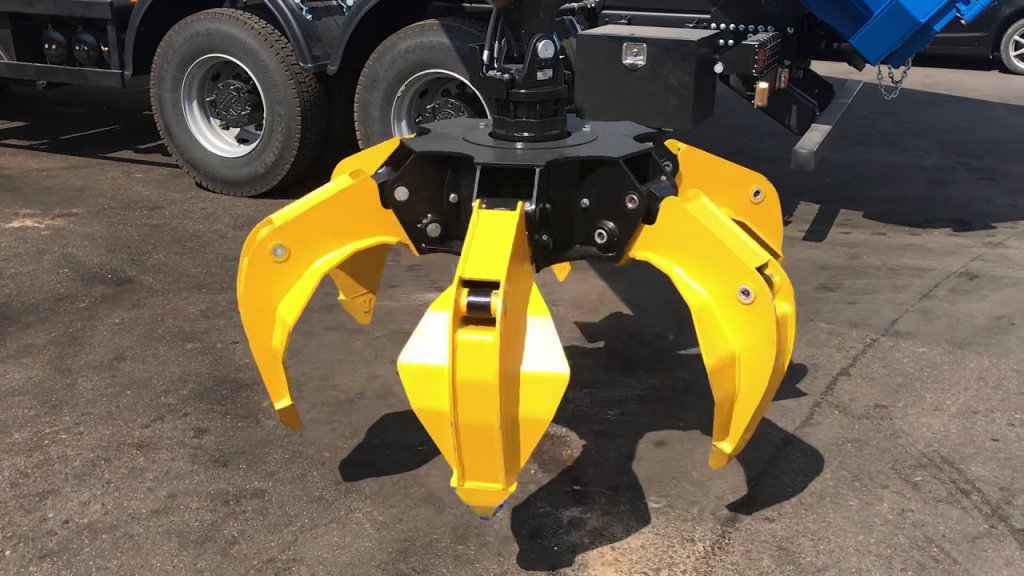

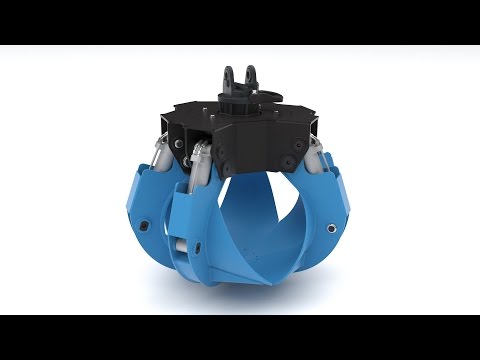

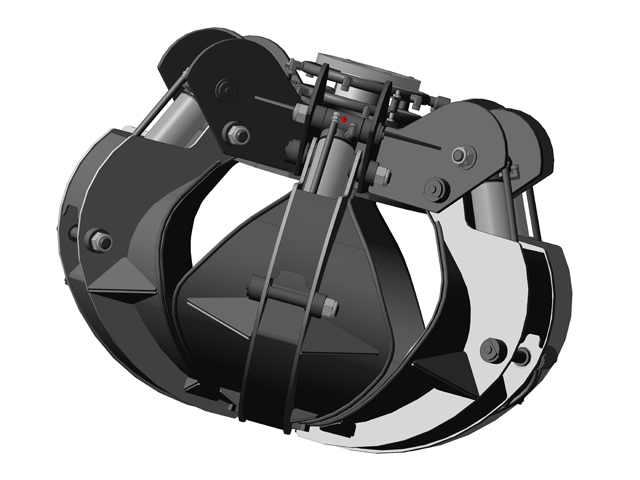

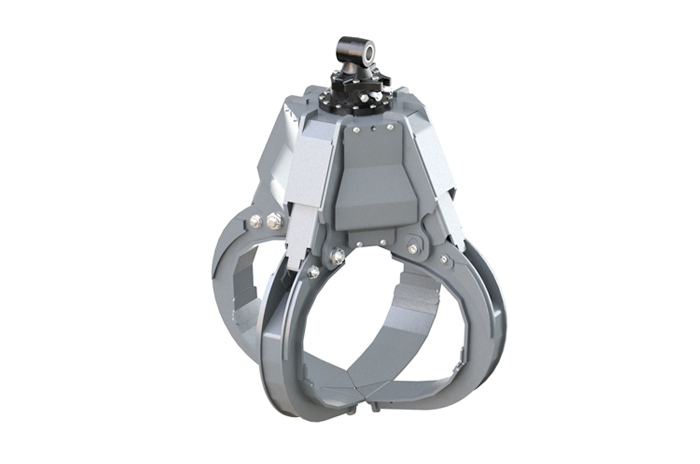

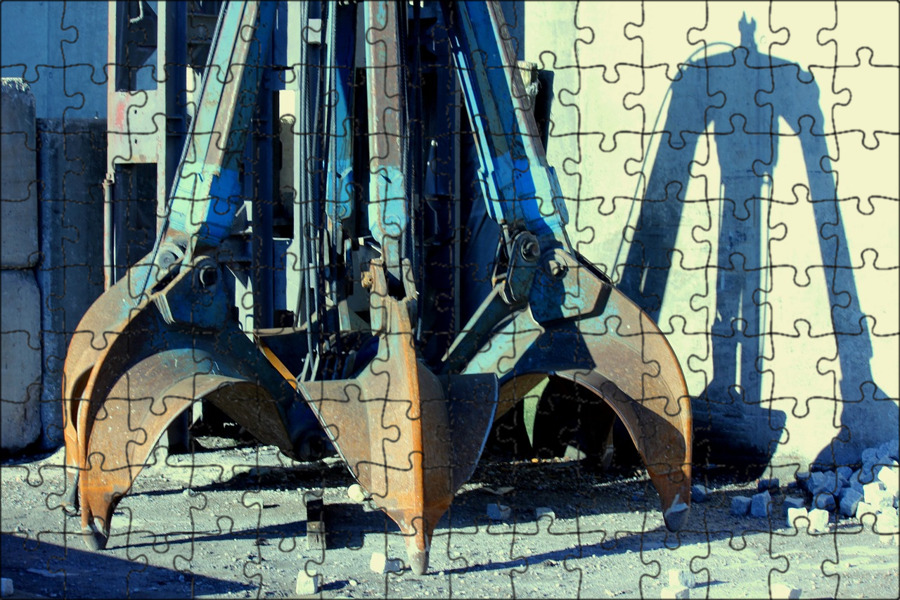

Многочелюстной грейфер (пяти- и четырехчелюстной) для перевалки металлолома. Используется также для перевалки камня крупной фракции.
Копающий грейфер используется строителями для обкопки коммуникации, рытья котлованов и траншей.
Захваты для леса применяются на всем цикле добычи леса от срубки до готового изделия.
Сортировочное\демонтажные захваты сортируют свалки с ТБО, строительным мусором, обрабатывают и грузят «бой» в дробильные комплексы.

В нашей компании вы также можете найти грейферы на различные типы носителей:

грейфер на экскаватор;
грейферный захват на перегружатель;
грейфер на КМУ.

Подбор грейфера

Чтобы грамотно выбрать грейферный захват, важно учитывать две основных составляющих:

1. Базовая машина (для понимания потенциала машины)
2. Вид материала (для расчета удельного веса и особенностей материала)

При этом такой показатель, как производительность грейфера, считается индивидуально. Для этого необходимо знать технические характеристики экскаватора, грейфера и, что не менее важно, учитывать опыт оператора машины.

Произвести расчет грейфера вам помогут менеджеры Компании «Традиция-К». Звоните, мы ответим на все интересующие вас вопросы и подберем индивидуальное решение для ваших условий работы.

Остались вопросы? Задайте их нашему специалисту.

Теги:

#Навесное оборудование
#Грейфер

Спасибо, что сделали заказ на нашем сайте!

Мы уже приступили к его обработке.
Специалист свяжется с вами в ближайшее время.

А пока давайте познакомимся поближе:

В презентации
Группы компаний «Традиция»

Мы рассказываем о своём 25-летнем опыте работы на рынке

Также предлагаем посетить наш
youtube-канал

Там нет глупых блогеров — мы показываем, как наше оборудование помогает бизнесу развиваться.

Спасибо, что сделали заказ на нашем сайте!

Мы уже приступили к его обработке.
Специалист свяжется с вами в ближайшее время.

А пока давайте познакомимся поближе:

В презентации
Сервисного центра

Полный перечень наших услуг по обслуживанию техники и навесного оборудования.

Также предлагаем посетить наш
youtube-канал

Там нет глупых блогеров — мы показываем, как наше оборудование помогает бизнесу развиваться.

Загрузка…

Спасибо, что сделали заказ на нашем сайте!

Мы уже приступили к его обработке.
Специалист свяжется с вами в ближайшее время.

А пока давайте познакомимся поближе:

В презентации
Группы компаний «Традиция»

Мы рассказываем о своём 25-летнем опыте работы на рынке

Также предлагаем посетить наш
youtube-канал

Там нет глупых блогеров — мы показываем, как наше оборудование помогает бизнесу
развиваться.

Загрузка…

Готово!

Ваша заявка принята. Менеджер свяжется с вами, как только подготовит для вас лучшее предложение!

Загрузка…

Наш консультант перезвонит вам и поможет выбрать подходящий продукт

Перезвоните мне

Спасибо,

Ваша заявка отправлена!

Подождите,

Ваша заявка обрабатывается!

Упс,

Что-то пошло не так!

Отличный выбор!

Товар успешно добавлен в корзину!

Выберите офис

Какой офис ближе к вам?

Москва

г. Москва, Елецкая ул. 26, корп. 2

Краснодар

г. Краснодар, Ростовское шоссе, 11/4

Новосибирск

г. Новосибирск, ул. Большая, д. 270

Владивосток

г. Владивосток, ул. Выселковая, 12 а, офис 4

Санкт-Петербург

г. Санкт-Петербург, Московское ш., д. 231Б

Хабаровск

г. Хабаровск, ул. Красный Яр, д. 68

Севастополь

г. Севастополь, ул. Сельская, 2-В

Секундочку…

описание и виды :: SYL.ru

Характеристика

Данное название произошло от немецкого слова «грейфен», что дословно переводится как «хватать». Этот агрегат представляет собой грузозахватное приспособление, что устанавливается на краны, экскаваторы, а также на гусеничные и колесные тракторы. Очень часто можно встретить грейферный погрузчик на базе МТЗ. Такая техника используется для погрузки длинных лесоматериалов и сыпучих грузов.

Внешне грейферный погрузчик являет собой обычный трактор или экскаватор, на конце которого имеется большой железный ковш. Именно он присоединяется к крану и захватывает различный материал для загрузки и выгрузки. Стоит отметить, что такие погрузчики используются не только для сыпучих грузов и лесоматериалов. Также грейфер может рыть глубокие котлованы, поднимать горные породы и ломать бетон (но в последнем случае нужен особый, мощный грейфер с крепкими лапами).

Технические характеристики

Основные параметры грейферного погрузчика – это насыпная плотность, которая измеряется в килограммах или тоннах на кубический метр, и грузоподъемность. Последняя обозначается буквой Q.

В данный параметр включена масса грейфера и самого груза. От соотношения Q зависит зачерпывающая способность агрегата. Различают четыре класса грейферных погрузчиков:

Весьма легкие. Их насыпная плотность составляет от 400 до 630 килограммов на кубический метр. Обычно такие погрузчики используются для угольной пыли и извести. Индекс грузоподъемности – 0,37.
Легкие. Эти агрегаты служат для погрузки сухого шлака, глинозема, мела, среднего щебня и угля разных марок. Насыпная плотность составляет от 800 до 1000 килограммов на кубометр. Индекс грузоподъемности – 0,4.
Средние. Используются для мелкокусковой глины, алебастра, а также известняка. Также этот вид трактора (грейферный погрузчик среднего класса) может применяться для транспортировки битого кирпича, крупного щебня и цемента. Насыпная плотность агрегата составляет порядка двух тонн на кубический метр. Грузоподъемность – 0,42 Q.
Тяжелые. Эти погрузчики используются для твердых пород. Грузоподъемность – 0,45 Q. Насыпная плотность варьируется в пределах от 2,5 до 3,2 тонны на кубометр.

Грейферный погрузчик-экскаватор ПЭФ-1БМ усиленный

Остерегайтесь подделок

На рынке существуют подделки крайне низкого качества, в том числе чёрного и зелёного цветов. Обязательно уточняйте производителя при покупке погрузчиков у фирм-продавцов.

Универсальный грейферный погрузчик-экскаватор ПЭ-Ф-1БМ

предназначен для выполнения самого широкого спектра работ в сельском хозяйстве, незаменим в строительстве и коммунальном хозяйстве. Особой популярностью ПЭ-Ф-1БМ-1 пользуется у фермеров: оборудованный грейферными вилами, он способен оперативно перегружать сено, навоз и другие органические удобрения для дальнейшей транспортировки, переработки, утилизации, внесения и хранения. Также наш погрузчик с успехом используется в строительных работах небольшого и среднего объёма, и, особенно, в сфере ЖКХ.

В два раза более высокая производительность

По сравнению с фронтальными погрузчиками (с производительностью в среднем 50-60 т./час), благодаря широкому рабочему сектору манипулятора (160 град.) и большой вместительности грейферного захвата (0,56 м3), производительность ПЭ-Ф-1БМ-1 достигает впечатляющих 120 т./час

! Работа осуществляется в полустационарном режиме – это позволяет не терять время на постоянное перемещение техники в процессе.

Универсальность и многофункциональность

Помимо этого, погрузчик ПЭФ-1Б М очень многофункционален – за счёт дополнительных рабочих органов, среди которых грейферный ковш и когти, экскаваторная лопата и даже крюк, значительно увеличивается область его применения. Это рытьё ям и траншей глубиной до 3.5 метров, перегрузка сыпучих материалов и уборка мусора, погрузка и перемещение затаренных грузов весом до 1 тонны на высоту до 5.3 метра. Устанавливаемый в обязательном порядке двухметровый бульдозерный отвал (используется как третья точка опоры в стационарном режиме), позволяет выполнять планировочные и очистительные работы. Да мало ли что ещё может понадобиться сделать в хозяйстве!

В качестве мобильной базы для ПЭ-Ф-1БМ используется, пожалуй, самая надёжная в своём классе машина – трактор МТЗ. Модификация ПЭ-Ф-1Б агрегатируется с тракторами ЮМЗ и ЗТМ. При длине 6 метров и ширине 2.25 метра, погрузчик представляется достаточно компактным для эксплуатации в относительно небольшом пространстве или в условиях ограниченной стройплощадки.

Удобство и простота обслуживания

Конструкция нашего погрузчика разработана с учётом возможности оперативной замены рабочих органов и максимального упрощения работ по текущему техническому обслуживанию: во всех местах шарнирных соединений предусмотрены пресс-маслёнки для смазки (шприцевания), места смазки и протяжки резьбовых соединений расположены в свободном доступе и ясно отмечены в сопроводительной документации. А замена рабочего органа и вовсе является рутинной операцией – производится одним человеком и не требует корректировки работы механических узлов или гидравлической системы. Таким образом, квалификации оператора или механика более чем достаточно, чтобы провести подобные манипуляции самостоятельно.

Максимальная выносливость

Применяемые материалы соответствующих марок (сталь 09Г2С и 45 с последующей закалкой ТВЧ и отпуском в печи) и накопленные с опытом производства конструктивные решения, делают наш погрузчик-экскаватор ПЭФ-1БМ чрезвычайно выносливым и долговечным даже при интенсивной эксплуатации в тяжёлых условиях!

Усиленная колонна изготовлена в виде толстостенного квадратного короба с дополнительными боковыми накладками, что исключает ее сворачивание. По всей конструкции дополнительно сделаны точечные усиления по опасным сечениям и в местах максимальной нагрузки. Для опоры под колонну используется цельная литая тумба прямой однопроходной расточки – это гарантирует отсутствие несоосности и, как следствие, преждевременный выход из строя реечного поворотного гидроцилиндра и шестерни колонны.

Современная итальянская гидравлика

В гидравлической системе применяются итальянские узлы (замки, гасители, фильтры и т.д.). Присутствует температурный датчик контроля, а также заливной и магистральный фильтр в гидробаке. Привод гидросистемы осуществляется от ВОМ трактора через редуктор (с насосами НШ-32) или напрямую с насосом НШ-100 (без редуктора).

Заказав грейферный погрузчик ПЭФ-1БМ в нашей компании, вы получите действительно надежную многоцелевую технику, пригодную для решения широкого круга задач!

Канатные

Начнем с одноканатных агрегатов. Такие погрузчики обладают сменными грузозахватными приспособлениями. Грейфер навешивается на крюковую обойму. Канат агрегата является одновременно замыкающим и подъемным. Главная особенность таких устройств – наличие замка, который соединяет траверсу с обоймой. Последняя изготавливается с блоками полиспаста. Обычно одноканатные агрегаты имеют насыпную плотность от 500 кг до 2 тонн на кубометр.

Читайте также: Мусоровозы с боковой загрузкой КО-440-2, КО-440-3, КО-440-4/4К, КО-440-5, КО-440-6, КО-440-7, КО-440-8

Среди преимуществ таких устройств можно выделить универсальность. Благодаря тому, что грейфер навешивается на крюк, его можно установить на любой трактор, экскаватор и даже кран. Но у одноканатных агрегатов есть и ряд недостатков. Это малая высота объема (обычно она не превышает двух с половиной метров) и ручное управление раскрытием челюстей аппарата.

Что касается двухканатных, в таких погрузчиках челюсти соединены с нижней траверсой при помощи тяги с головкой. На последней находится подъемный канат, что опускает и поднимает аппарат. Приводится в действие такой погрузчик лебедкой. Она может приводиться в действие одним двигателем или посредством муфты. Чтобы увеличить силу резания, на кромках обеих челюстей запрессовывают канат в полиспаст. Блоки с обоймами последнего крепятся на головке и нижней траверсе.

Среди плюсов двухканатных устройств стоит отметить высокую вместительную способность. За один раз данный погрузчик может зачерпнуть от двух до двадцати кубометров сыпучего материала. Вся работа производится автоматически. В момент закрытия челюстей лебедка срабатывает сама. Среди недостатков таких погрузчиков стоит отметить невозможность быстрой замены грейфера.

Погрузчики с жестким подвесом

Такие агрегаты служат для зачерпывания материала в крупных объемах. Используются для разгрузки трюмов судов и вагонов.

Устанавливается такой грейфер на крюковую обойму с лебедкой однобарабанного типа. В конструкции агрегата имеется верхняя головка (в нее установлен привод) и челюсти, закрепленные шарнирами. Привод может быть разного типа:

Рычажным.
Гидравлическим.

Механизм замыкания челюстей в таких агрегатах встроен в конструкцию грейфера и устанавливается на траверсе или рычажно-винтовой системе. Для питания механизма привода нужен электрический кабель. В некоторых моделях привод замыкания находится на верхней траверсе. У таких грейферов центр тяжести смещен немного вверх. Среди преимуществ использования погрузчиков с жестким подвесом стоит отметить компактность конструкции, а также высоту подъема. Среди минусов – неустойчивость грейфера при зачерпывании материала с откоса. В таком случае существенно смещается центр тяжести устройства.

Также отметим, что в производстве используются и многочелюстные грейферы-погрузчики. Они имеют от четырех до восьми устройств для захвата груза. Обычно такие устройства используются для труднозачерпываемого материала. Челюсти погрузчика имеют серповидную форму и закреплены на нижней цилиндрической траверсе посредством шарниров. Рабочий угол лап составляет от 45 до 120 градусов. Кстати, многочелюстные грейферы используются и для погрузки лесоматериалов. Однако чтобы лапы не повредили ствол дерева, они имеют более плоскую форму.

Как сделать своими руками

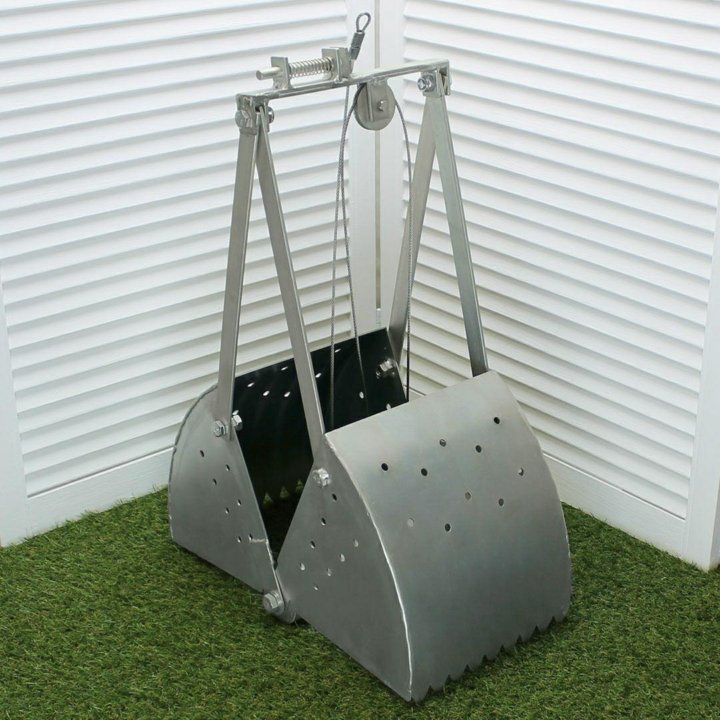

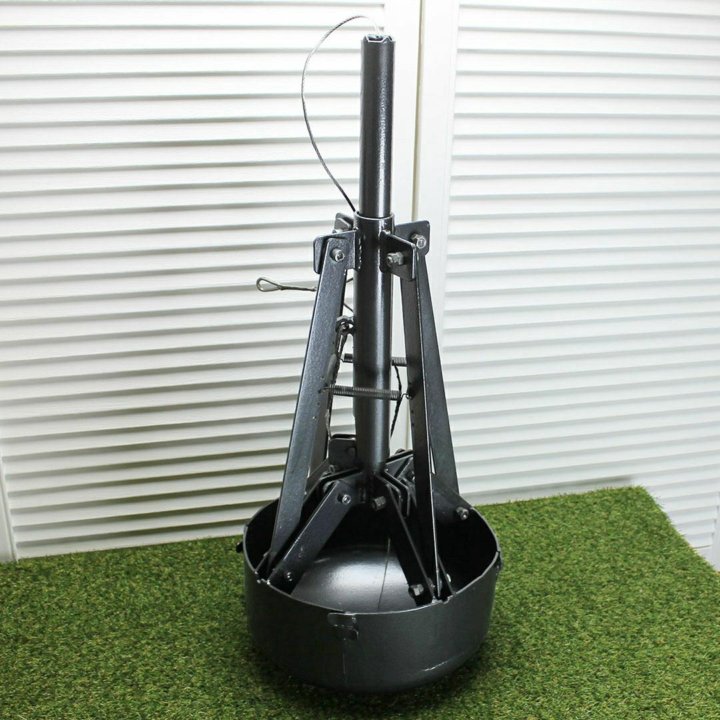

Самодельный ручной грейфер изготовить несложно.

Материалы и инструменты:

сталь толщиной 2 мм;
трубы разного диаметра;
цепь;
сварочный аппарат;
резак.

Из стального листа вырезают прямоугольную пластину 550х22 мм. Ее нужно разделить на 2 части, разрезав не по прямой, а зигзагом. Так получатся зубцы. Каждый зуб должен быть длиной 15 мм. Теперь выполняют борта. Пластины для дна не должны находиться горизонтально, между ними и землей выдерживают угол в 15º.

Потом вырезают пластины шириной 40 мм и высотой 220 мм. Затем нужно отступить от края передней части борта 5 см и сварить пластины так, чтобы они сошлись в центре своего края. Пластины на одном конце приваривают с внешней стороны борта.

На втором крае их приваривают на борт. Затем нужно подравнять, чтобы они были одной длины. Теперь берут трубы, одна должна прокручиваться внутри другой. В пластинах ковша делают отверстие для трубы. Ставят ее в пластину и приваривают. Те же действия выполняют для второй трубы.

На торцах наваривают балласт по 5 кг с каждой стороны. Приделывают поручни. К центру поручней монтируют по одной цепи. Нужно 2 цепи длиной по 1 м. Их крепят по краям центральной трубы. Другие концы соединяют и подвешивают на одну цепь.

Grapple — Bilder und Stockfotos

15.356Bilder

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 15.

356 grapple Stock-Fotografie und Билдер. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

altes segelschiff auf dem meer in der nähe der felsen laufen. страховочный штифт auf denen die seile — grapple stock-fotos und bilder

Altes Segelschiff auf dem Meer in der Nähe der Felsen laufen….

Футбольный мяч на стадионе с мячом — захват стоковых фотографий и изображений und bilder

Rivalität beim Fußballspiel einer Frau

die das снасти — grapple stock-fotos und bilder

Die das Tackle

Junger American-Football-Spieler, der sich von einem versuchten Tackling löst. Alle Logos und Marken von Uniformen, Helmen und Stollen wurden in Photoshop entfernt

Американский футбол – лови и схватывай — стоковые фотографии и изображения для захвата

Студенческий футбол — Поймай и схвати zu bewältigen sein…

Fußballspieler, der versucht, seinen Gegner nachts auf dem nassen Fußballfeld zu schieben.

Während der Rugby-Spiel blockieren — grapple stock-fotos und bilder

Während der Rugby-Spiel blockieren

Дебрецен против Ливерпуля — grapple стоковые фото и фотографии das seil ausgeübte kraft verstärken — графика, клипарт, мультфильмы и символы

Vintage-Illustration: Block und Tackle, System von mehr…

Футбольный игрок в действии. — захват стоковых фотографий и изображений

Fußball Spieler в действии.

Футбольный мяч с мячом Gegner.

fußballer — grapple stock-grafiken, -clipart, -cartoons und -symbole

Fußballer

Satz editierbarer Vektorsilhouetten von Fußball spielenden Männern mit allen Figuren als separate Objekte

metallisierte vinyl textur hintergrund — grapple stock-fotos und bilder

Metallisierte Vinyl Textur Hintergrund

Metallisierter Vinyl-Texturhintergrund. Горизонтальные фото.

fußballspieler macht раздвижная снасть — захват фото и фото

Fußballspieler macht Sliding Tackle

profi-fußballer führt mit einem ball, meisterhaft dribbelt und umgeht скользящие снасти seiner gegner. zwei professionalelle fußballmannschaften spielen. Нидригер Винкель Шусс. — фото и фото захвата

Profi-Fußballer führt mit einem Ball, meisterhaft dribbelt und…

fußball spielt fußball — grapple stock-fotos und bilder

Fußball Spielt die spielt Fußball

Fußball Spielt Fußball

Fußball spielt Fußball

Fußball spielt Fußball um den Ball kämpfen.

zwei profis kämpfen um einen ball in der luft — raple stock -fotos und bilder

zwei profis kämpfen um einen ball в der luft

zwei professionelle fußballsspieler в спортивной kämpfen in einem umplishselselselselselsempeler in sportunifте Stock-fotos und bilder

Verspielte Freunde genießen Schneeballschlacht im Feld

vater und söhne entspannen gemeinsam in der nähe eines campingzeltes — grapple stock-fotos und bilder

Vater und Söhne entspannen gemeinsam in der Nähe eines. ..

zahler im einsatz beim fußballspiel im indoor-feld — grapple stock-fotos und bilder

Zahler im Einsatz beim Fußballspiel im Indoor-Feld

mutter und söhne spielen im schnee field стоковые фотографии и изображения

Mutter und Söhne Spielen im Schnee field

fußballspieler mann kickt den ball, wenn sein gegner versucht, den ball anzugehen — grapple stock-fotos und bilder

Fußballspieler Mann kickt den Ball, wenn sein Gegner versucht,…

fußball снасти — захват фото и фотографии

Fußball снасти

в наступательных блочных! — захватите стоковые фотографии и изображения

Ein Offensivspieler blockieren!

Ferencvaros vs. dribbeln

kündigen sie ihren job oder ziehen sie einen entlassenen mitarbeiter aus — grapple stock-fotos und bilder

Kündigen Sie ihren Job oder ziehen Sie einen entlassenen…

kündigen sie ihren job oder ziehen sie einen entlassenen mitarbeiter aus — grapple stock-fotos und bilder

Kündigen Sie ihren Job oder ziehen Sie einen entlassenen3 900 auf dem wannsee bei berlin — grapple stock-fotos und bilder

Internationale Regatta mit Segelbooten auf dem Wannsee bei Berlin

fußball-action — grapple stock-fotos und bilder

Fußball-Action

reduzieren sie schulden, studentendarlehen, hypothek, kredit. rückzahlung, konsolidierungsmanagement, abrechnung, finanzplan. человек, die den knopf auf den niedrigeren fälligen betrag dreht. — захват стоковых фотографий и изображений

Reduzieren Sie Schulden, Studentendarlehen, Hypothek, Kredit. Rück

fußball-action — grapple stock-fotos und bilder

Fußball-action

lkw-krangreifer entladen ballastfolie präzise — grapple stock-fotos und bilder

LKW-Krangreifer entladen Ballastfolie präzise

fußball-action — gapplevon ballsegchepelerin ruts фотографии и изображения

Fußballspielerin Rutsche Angel den Ball von seinem Gegner

американский футбол в действии — грэппл стоковые фотографии и изображения

Американский футбол в действии

Action-Bild от американского футбола-Profi-Liga-Spielern, умирают с мячом, играя с Teamkollegen und gegenüberliegenden Spielern im Stadion mit Flutlicht im Freien unter dem Himmel mit Sonnenlicht übereinstimmen.

Снасть для футбола в колледже — захват фото и изображений

Снасть для футбола в колледже

Футбол для колледжа. Der Running Back platzt durch eine Öffnung in der Linie. Ein Diving Tackle ist alles, был ihn davon abhält, einen Touchdown zu erzielen.

t-rex — grapple stock-fotos und bilderzwei american-football-spieler, die bekämpfung Silhouette — grapple stock-fotos und bilder

Zwei american-football-spieler, die Bekämpfung Silhouette

americanische fußballspieler angepackt — grapple stock-fotos und bilder

Amerikanische Fußballspieler angepackt

keramikteller mit ostermilticolor eiern und sack — grapple stock-fotos und bilder

Keramikteller mit Ostermilticolor Eiern und Sack

das wort wahrheit steht auf papier, das an eine korktafel geheftet ist, auf der suche nach wahrer weisheit, kennt die realität — стоковые фото и фотографии захвата

Das Wort Wahrheit steht auf Papier, das an eine Korktafel…

mann kick-ball auf den torwart — grapple stock-fotos und bilder

Mann Kick-ball auf den Torwart

mädchenfußballspiel auf sportplatz — grapple stock-fotos und bilder

Mädchenfußballspiel auf Sportplatz

farbige stofftextur für undergrund. — стоковые фото и изображения захвата

Farbige Stofftextur für hintergrund.

Интенсивное регби-действие на спортивной арене — фото и фотографии захвата

Интенсивное регби-действие на Спортарене

fußball-action — grapple стоковые фото и изображения

Fußball-Action

rigg an einem segelboot — grapple стоковые фото и изображения

Rigg an einem Segelboot

mtk vs. und bilder

MTK vs. Gyor OTP Bank-Liga-Fußball-Spiel

Budapest, Ungarn — 18 апреля 2015: Адам Васс фон MTK (r) вирд фон Йожеф Виндекер из Györ während des Fußballspiels MTK vs. Gyor OTP Bank League im Божик-Стадион Ангеганген.

регби-спилер gesetzt. спортсмен, умри с мячом. männer in helmen fangen, werfen, angreifen, angreifen beim американский футбол, sportspiel. Flache vektorillustrationen isoliert auf weißemhintergrund — grapple stock-grafiken, -clipart, -cartoons und -symbole

Регби-Spieler gesetzt. Спортсмен, умри с мячом. Männer in…

rigg an einem segelboot — grapple stock-fotos und bilder

Rigg and einem Segelboot

fußball-stadion und fußball spieler in action — grapple stock-fotos und bilder

Fußball-Stadion und Fußball Spieler in Aktion

спортивная форма стиль schriftart — grapple stock-grafiken, -clipart, -cartoons und -symbole

Спортивная униформа Style Schriftart

rigg an einem segelboot — grapple stock-fotos und bilder

Rigg an einem Segelboot

Rigg Ainem Segelboot — Foto

RIGG ANEM SEGELBOOT — схватка в склад länderspiel des sports — grapple stock-grafiken, -clipart, -cartoons und -symbole

Fußballer, die den Ball während des Fußballspiels Schottland. ..

rigg an einem segelboot — grapple stock-fotos und bilder

Установка Segelboot

Установка Segelboot — Фото

Установка Segelboot — грейфер фото и фотографии

Установка Segelboot

Установка Segelboot — захват фото и фотографии

Установка 03 0 9 Установка a einem Segelboot — Фото

fußballspiel der manner — grapple stock-fotos und bilder

Fußballspiel der Männer

rigg an einem segelboot — grapple stock-fotos und bilder

Rigg and einem Segelboot

из 100

3.680 Grapple Стоковые фото, картинки и изображения

Свежая ветвь виноградной лозы на белом фоне

Два молодых спортсмена-борца в красной и синей форме борются против борцовского ковра, вид сверху.

Концепция честной борьбы. два борца греко-римского стиля в красно-синей форме борются на борцовском ковре в спортзале. концепция честной борьбы

Двое молодых людей в синих и красных борцовских колготках борются и делают суплексную борьбу на синем борцовском ковре в тренажерном зале на фоне гор. концепция мужской борьбы и сопротивления

Свежая ветвь виноградной лозы на белом фоне

Два борца греко-римского стиля в красно-синей форме борются на синем борцовском ковре в спортзале

Две сильные ноги борцов на синем борцовском ковре в спортзале. фильтр синего цвета

Концепция честной борьбы. два борца греко-римского стиля в спортивной одежде делают бросок через спину на борцовский ковер в тренажерном зале. концепция мужской борьбы и сопротивления

Два сильных борца в синих и красных борцовских трико борются и делают бросок бедра на желтом борцовский ковер в спортзале. молодой человек занимается схваткой.

Свежая ветвь виноградной лозы на белом фоне

Два сильных борца в сине-красных борцовских трико борются и делают бросок от бедра на желтом борцовском ковре в спортзале. молодой человек занимается схваткой.

Небольшая свежая ветвь виноградной лозы на белом фоне

Мальчик-спортсмен в спортивной и борцовской форме стоит прямо, положив руки на бока, и смотрит в камеру на белом изолированном фоне. концепция маленького спортсмена-истребителя.

Два сильных борца в синих и красных борцовских трико борются и делают бросок от бедра на желтом борцовском ковре в спортзале. молодой человек занимается схваткой.

Фотоколлаж, крепкие алкогольные напитки: коньяк, винский и бренди, текила и водка, грэппл, ликер. крупный план.

Два борца греко-римского стиля в красно-синей форме борются на желтом борцовском ковре в спортзале

Колесный грейферный погрузчик выгружает бревна на подающий конвейер во дворе деревообрабатывающего завода

Двухфункциональный грейферный трелевочный трактор стоит на земле на открытом воздухе

Ковш лесного грейферного погрузчика крупным планом на фоне штабеля бревен на открытом воздухе

Значок грейдерной машины для сноса. мультфильм значок вектора машины грейдер для сноса для веб-дизайна, изолированные на белом фоне

Завод по переработке отходов, переработка промышленного мусора, сбор тяжелой техники для перевозки мусора, разделение и переработка плоских векторных иллюстраций

День независимости Бразилии, поздравляющий с концепцией логотипа. перевод День независимости Бразилии, 200 лет. дизайн футболки. творческий номер 200-летия. изолированный грейфер

Колесный грейферный погрузчик на лесопилке деревообрабатывающего завода

Милые коты. забавные котята разных пород, домашние животные спят и играют в мультяшный вектор счастливый котенок рисунок лица набор символов

Скутец, Чехия, 21 ноября 2019 г.: грейфер загружает лом промышленного металла для переработки

Лесозаготовительная машина. колесный комбайн. поврежденный лес. экология. лесозаготовительная машина. рубка головы бензопилой. зеленые хвойные деревья. ярко-синее небо. куча логов. вспышка короеда. экологическая беда.

Векторная иллюстрация с овощами, фруктами и листьями. органическая здоровая пища.

Одесса, украина 28 ноября 2019 года: детский чемпионат украины по вольной борьбе. детский спорт, образ жизни. детские силовые соревнования по боевым искусствам. греко-римская вольная борьба

Будапешт, Венгрия, 22 октября 2018 года: предварительный отбор чемпионата мира по борьбе среди мужчин, где многие страны лучше всего встречаются в финале.

Геометрическая форма со сплюснутым, сжатым, сплющенным эффектом. искаженная, сгущенная сетка, сетка. давление, эффект деформации сжатия, применяемый к массиву пересекающихся линий. абстрактный сплющенный, полый, изогнутый по горизонтали, широкий графический элемент

Маленькая собака гоняется за кошкой по земле

Строительство шоссе. работа землеройной техники. экскаватор в процессе выравнивания откоса дороги и кювета, боковая закладка

Комбинированная дорожная техника — бульдозер и экскаватор при строительстве дороги

Экскаваторный грейфер при расчистке леса под новую застройку. гусеничный экскаватор с лесным захватом для лесохозяйственных работ. гусеничный лесной кран и гидравлический грейферный погрузчик для бревен.

Снос дорог или улиц в строительстве

Набор цветных векторных иконок специального промышленного строительства и дорожных машин, выделенный на белом. иллюстрация

Ветка усиков виноградной лозы на белом фоне

Жидкий коготь дьявола в коричневой стеклянной таре с дозатором на белом фоне

Строительство шоссе. работа экскаватора

Строительство автомобильной дороги. работа землеройной техники. экскаватор в процессе выравнивания откоса дороги и кювета, боковая отсыпка

Хивинкаа, Финляндия — 8 сентября 2017 г.: компактный колесный экскаватор Liebherr 914 демонстрирует работу с березовым бревном с помощью грейфера на выставке maxpo 2017.

Завод по сортировке и переработке отходов. погрузчик и грейферный кран обрабатывают отходы

Свежие ветви незрелой незрелой виноградной лозы на белом фоне

Свежие ветви усиков зеленой виноградной лозы на белом фоне

Управление отходами или переработка мусора с помощью машины, занятой векторным набором для обработки мусора

Набор для удаления мусора, переработка отходов от сбора до переработки плоских векторных иллюстраций

Набор специальных транспортных средств, мусоровоз, бульдозер, сбор отходов, транспортировка и переработка концепции плоского стиля векторная иллюстрация

Два молодых спортсмена-борца в красно-синей форме борются против борцовский ковер, вид сбоку

Маленькая собачка гоняется за кошкой по земле

Маленький забавный мальчик в красном спортивном орцовском купальнике и борцовских ботинках держится за ручки и ножки

Концепция честной борьбы. два греко-римских борца в спортивной одежде делают бросок через спину на борцовском ковре в тренажерном зале. концепция мужской борьбы и сопротивления

Крупный план пучка сухой соломы для почвенного покрова, поднимаемого лесным захватом. концепции сельского хозяйства, сельского хозяйства, лесного хозяйства и механизации.

Веревка, образующая петлевой узел, Балеарские острова, Испания

Погрузка пшеницы на грузовое судно с помощью крана и ковша. пересылка с торгового судна на маленькое судно. грейферный кран засыпает пшеницу в грузовой корабль.

Погрузка пшеницы на грузовой корабль с помощью крана и ведра. пересылка с торгового судна на маленькое судно. грейферный кран засыпает пшеницу в грузовой корабль.

Рисунок в стиле эскиза иллюстрации Геркулеса, римского героя и бога, эквивалентного греческому божественному герою Гераклу, сражающемуся со средневековым драконом на изолированном фоне в черно-белом цвете.

Рисунок в стиле эскиза, изображающий русалку или сирену, сражающуюся с морским змеем или монстром на изолированном белом фоне.

Два сильных борца в сине-красных борцовских трико борются на борцовском ковре в спортзале. молодой человек занимается схваткой.

Нарисованное от руки изображение цветов когтей дьявола со стеблями и листьями. ботаническая иллюстрация. целебные травы для дизайна натуральной косметики, ароматерапии, гомеопатии.

Снос дорог или улиц в строительстве

Подготовка площадки под строительство, выравнивание грунта. экскаватор загружает лишний грунт в размытые самосвалы

Строительство автомобильной дороги. работа землеройной техники. экскаватор в процессе выравнивания уклона дороги и кювета, боковая укладка

Задний навесной грейферный погрузчик на лесовозе

Два сильных борца в сине-красных борцовских трико борются и делают бросок от бедра на желтом борцовский ковер в спортзале. молодой человек занимается схваткой.

Концепция честной борьбы. два борца греко-римского стиля в красно-синей форме борются на желтом борцовском ковре в спортзале

Экскаватор борется во время расчистки леса для новой застройки. гусеничный экскаватор с лесным захватом для лесохозяйственных работ. гусеничный лесной кран и гидравлический грейферный погрузчик для бревен.

Грейферный кран крупным планом

Строительная машина с шарнирным краном и навесным грейферным ковшом для точной выгрузки балласта, щебня и песка на пленку в саду дома

Взрыв и подрыв здания в строительстве

Задненавесной грейферный погрузчик при транспортировке бревен

Боксерский колокольчик. клипарт изображение на белом фоне

Тренировки по греко-римской борьбе, грэпплинг. два греко-римских борца в красно-синей форме проводят суплексную борьбу на борцовском ковре в тренажерном зале. концепция мужской борьбы и сопротивления

Снос дорог или улиц в строительстве

Взрыв и взрыв здания в строительстве

Два сильных борца в сине-красных борцовских трико борются и делает бросок от бедра на желтом борцовском ковре в тренажерном зале. молодой человек занимается схваткой.

Подготовка площадки под строительство, выравнивание грунта. экскаватор загружает лишний грунт в самосвалы. осенняя стройка, пасмурный солнечный свет, север

Специальные промышленные строительные и дорожные машины набор линейных векторных значков, изолированных на белом. иллюстрация

Корень когтя дьявола используется в фитотерапии для лечения атеросклероза, артрита, подагры, фибромиалгии, тендинита, изжоги, мигрени, мышечной боли и лихорадки. на белом фоне.

Свежая ветвь листьев виноградной лозы и усики на фоне солнечного дня

Свежая ветвь виноградной лозы на белом фоне

Веревка, образующая узел петли, Балеарские острова, Испания

Работы по сносу деревянного дома

Мальчик-спортсмен в спортивной одежде и борцовской одежде прыгает и смотрит в камеру на белом изолированный фон.

Концепция честной борьбы. два греко-римских борца в красно-синей форме проводят суплексную борьбу на борцовском ковре в тренажерном зале. концепция мужской борьбы и сопротивления

Двое сильных мужчин в синих и красных борцовских трико борются и устраивают суплекс-борьбу на желтом борцовском ковре в спортзале. борцы занимаются схваткой.

Строительство автомобильной дороги. работа землеройной техники. экскаватор в процессе выравнивания откоса дороги и кювета, боковая забивка

Грейфер загружает металлолом промышленного назначения на переработку.

Старый захват экскаватора потерял места

Два сильных борца в сине-красных борцовских трико борются и делают бросок от бедра на желтом борцовском ковре в спортзале.
