✅ Принцип работы 4 тактного дизельного двигателя

Рабочий процесс 4-х тактного дизельного двигателя

Тактвпуска: При движении поршня от ВМТ к НМТ вследствие разряжения из воздухоочистителя в полость цилиндра через открытый клапан (впускной) поступает атмосферный воздух. Давление воздуха в цилиндре 0,08-0.95 МПа. а t — 40-60° С.
Такт сжатия: Поршень движется от НМТ к ВМТ. Впускной и выпускной кла-паны закрыты, вследствие чего поршень сжимает имеющийся в цилиндре воздух.. Для воспламенения топлива необходимо, чтобы температуря сжатого воздуха была выше температуры самовоспламенения топлива. Из-за высокой степени сжатия температура воздуха достигает 500-700С при давлении внутри цилиндра 4.0-5,0 МПа.

Такт расширения: При подходе поршня к ВМТ в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом. Топливо перемешивается с нагретым воздухом, самовоспламеняется и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давлением. Давление газов достигает 6-9 кПа, а температура 1800-2000’С. Под действием давления поршень перемешается от ВМТ к НМТ, где давление снижается от 0,3-0,5 МПа. а температура до 700-900 0 .

Такт выпуска: Поршень от НМТ перемещается к ВМТ и через открытий выпускной клапан отработавшие газы выталкиваются наружу. Давления газа снижается до 0,11-0, 12 МПа. а температура до 500-700° С. При дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

Наибольшее распространение имеют 6-ти и 8-й цилиндровые дизельные двигатели. Порядок работы:

6-ти цилиндрового двигателя: 1-4-2-5-3-6

8-ми цилиндрового двигателя: 1-5-4-2-6-3-7-8

Преимущества: меньшая высота и габаритная длина.

Недостаток: сложная отливка блока и увеличение габарита по ширины (по отношению к разным двигателям).

Основные неисправности двигателя:

падение мощности, повышенный расход масла, дымный выпуск, снижение давления конца сжатия (компрессия), стуки в двигателе.

К основным системам дизельного двигателя относятся — система охлаждения, питания топливом, воздухом, система смазки, система электрооборудования.

Система охлаждения:

Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Основными элементами являются водяной насос, крыльчатка вентилятора, гидромуфта привода вентилятора, термостаты, выключатель гидромуфты, расширительный бачок, соединительные трубы, радиатор и жалюзи.

Во время работы двигателя циркуляция охлаждающей жидкости в системе создается центробежным насосом. Жидкость нагнетается в полость охлаждения левого ряда цилиндров и через соединительную трубку в полость охлаждения правого ряда цилиндров. Омывая наружные поверхности гильз цилиндров, жидкость попадает в полости охлаждения голо­вок цилиндров. Из головок цилиндров горячая жидкость по водосборным трубам поступает в коробку термостатов, из которой в зависимости от температуры направляется в радиатор или на вход водяного насоса. Номинальная температура охлаждающей жидкости в системе при работе двигателя 75-98 С. Тепловой режим поддерживается автоматически термостатами и выключателем гидромуфты привода вентилятора, которые управляют направлением потока жидкости и работой вентилятора к зависимости от температуры жидкости в двигателе.

Гидромуфта

привода вентилятора передает крутящий момент от коленчатого вала к вентилятору и гасит инерционные нагрузки, возникающие при резком изменении частоты вращения коленчатого вала. Передача крутящего момента от ведущего колеса на ведомое осуществляется при заполнении рабочей полости. Масло поступает через выключатель. имеющий три положения ; ; ;

“ П » — постоянно включен;

» А » — автоматический режим

Основной режим работы — автоматический. При отказе выключателя гид­ромуфты в автоматическом режиме (перегрев двигателя) следует включить режим постоянной работы .

Термостаты

с твердым наполнением и прямым ходом клапана предназначены для автоматического регулирования теплового режима двигателя, размешены в коробки, закрепленной на переднем торце правого ряда блока цилиндров.

Система смазки

Комбинированная, с «мокрым» картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу, компрессору. Предусмотрена пульсирующая подача масла к верхним сферическим опорам штанг толкателей.

Система смазки включает масляный насос, фильтр очистки масла, центробежный фильтр очистки масла, масляный картер двигателя, воздушно-масляный радиатор, масляные каналы в блоке и головках цилиндров, перед­ней крышке и картере маховика клапаны для обеспечения нормальной работы системы, контрольные приборы, масляные трубопроводы и маслозаливную горловину.

Масло у картера через маслоприемник поступает в секции масляного насоса. далее в полнопоточный фильтр очистки масла, где очищается двумя фильтрующими элементами. Далее по главной магистрали масло подается к подшипникам коленчатого и распределительного валов, втулкам коромысел и верхним наконечникам тяг толкателей: через клапаны в задней стенке блока цилиндров и картере маховика поступает к компрессору. Другая секция насоса направляет масло к центробежному фильтру, далее в радиатор и в картер.

Масляный насос

— закреплен на нижней плоскости блока цилиндров. В корпусах секций установлены предохранительные клапаны, отрегулированные на давление открытия 8.5- 9,5 кгс/см и предназначены для ограничения максималь­ного давления на выходе из секций насоса, а также клапан системы смазки, поддерживает давление 4,0- 5,5 кгс/см в главной магистрали.

Фильтр очистки масла

— установлен на правой стороне блока цилиндров, состоит из корпуса, двух колпаков и сменных фильтрующих элементов. В корпусе имеется перепускной клапан с сигнализатором засоренности фильтрующих элементов, а также два отверстия для установки датчиков давления и сигнализации о недопустимом снижении давления (0,7 кгс/см). Клапан пропускает неочищенное масло в главную магистраль при низких температурах или значительном засорении фильтрующих элементов при перепадах давления ни элементах 2,5- 3,0 кгс/см.

Система питания топливом (см. слайд № __ схема 2.8).

Обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциям. Система питания (КАМАЗ) разделенная, состоящая из топливного насоса высокого давления о регулятором частоты вращения и автоматической муфтой опережения подачи топлива, форсунок, фильтров грубой и тонкой очистки, топливного насоса низкого давления, ручного топливоподкачивающего насоса, топливопроводов высокого и низкого давления, топливных баков, электромагнитного клапана и факельных свечей, электрофакельного пускового уст­ройства.

Работа осуществляется следующим образом: топливо из бака через фильтр грубой очистки засасывается топливоподкачивающимся насосом и через фильтр тонкой очистки по топливопроводам низкого давления подается к топливному насосу высокого давления, который в соответствии с порядком работы двигателя распределяет топливо по топливопроводам высокого давления к форсункам. Форсунки распыляют и впрыскивают топливо в камеры сгорания избыточное количество топлива, а также воз­дух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным трубкам отводятся в топливный бак.

Камера сгорания топливной смеси

Разные модели дизельных двигателей отличаются между собой строением. Одной из немаловажных особенностей является конструкция камеры сгорания. Камера сгорания – пространство, где происходит непосредственно сгорание топлива.

Неразделенная камера расположена в самой конструкции поршня или над ним, топливо на такте впуска попадает в нее, где и воспламеняется при контакте с горячим воздухом. Это наиболее простой вариант, который, к тому же, снижает расход топлива, но сам двигатель при этом работает очень громко.

Другой вариант – разделенная камера, то есть камера, которая расположена не в цилиндре, а на входе к нему и связана с ними каналом. Топливо подается в камеру, где перемешивается с вихревым потоком воздуха, что лучше распределяет его капли по объему камеры сгорания и способствует полному его сгоранию. Такой вариант подходит для небольших установок и легковых автомобилей, но он значительно увеличивает расход топлива.

Исходя из конструкции поршня и камеры сгорания, различают разные способы смесеобразования в дизельных ДВС:

— объемное смесеобразование – самый простой вариант. Камера сгорания представляет собой пространство между поршнем, стенками и головкой цилиндров. Топливо впрыскивается под давлением через распылители форсунок

Здесь важно, чтобы капли топлива равномерно распределились по всему объему и тщательно перемешались с горячим воздухом, поэтому в камере сгорания должен быть организован вихреобразный поток топливного заряда, а само топливо должно подаваться под высоким давлением;

— объемно-пленочное смесеобразование используется в высокооборотных двигателях с небольшим диаметром цилиндров. Это как раз тот случай, когда камера сгорания частично размещена в конструкции поршня. В двигателях отечественного производства такие камеры имеют форму усеченного конуса. При впрыскивании заряда топливо попадает на поверхность камеры сгорания, образуя «пленку», после чего практически сразу испаряется. Вихревые потоки, образующиеся под воздействием перемещения поршня, дают возможность равномерно распределить капли топлива по всему объему;

— предкамерное смесеобразование предусматривает наличие предкамеры, расположенной в крышке цилиндров. Она соединяется с основной камерой сгорания небольшими каналами с диаметрами не более 1% от диаметра поршня. Объем предкамеры составляет до 30% общего объема камер. По форме она может быть овальной, цилиндрической или сферической;

— вихрекамерное смесеобразование происходит за счет вихревых потоков воздуха, что дает возможность максимально смешать топливный заряд с воздухом даже при невысоком давлении его подачи в камеру сгорания. Для такого смесеобразования необходима раздельная камера, состоящая из двух частей: вихревой и основной. На такте сжатия воздух из основной камеры вытесняется в вихревую, которая имеет сферическую или цилиндрическую форму. Поток воздуха создает вихревые движения, двигаясь по кругу, а в это время из форсунки под давлением до 12 МПа подается заряд топлива. Поскольку воздушная волна находится в движении, капли равномерно распределяются по всему ее объему.

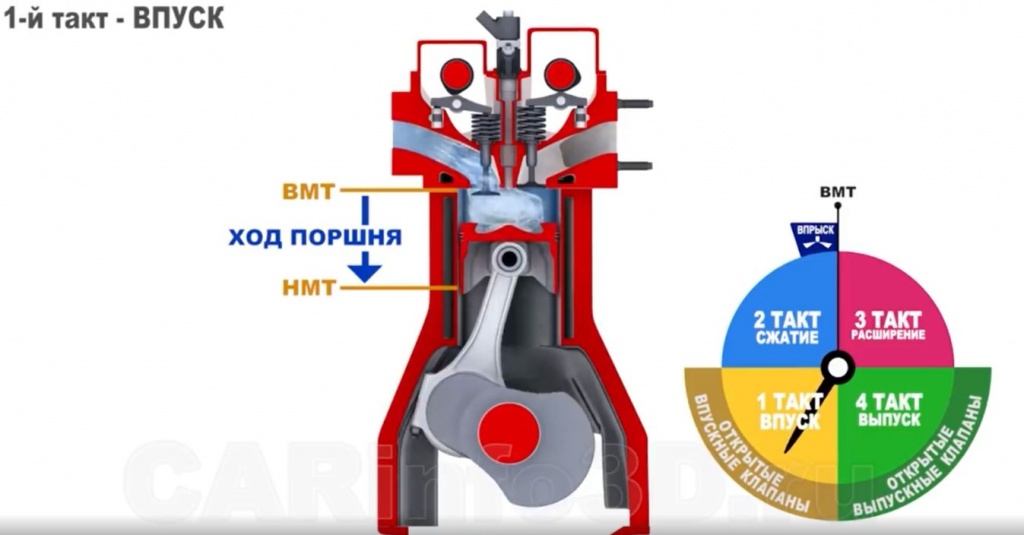

Первый такт — впуск.

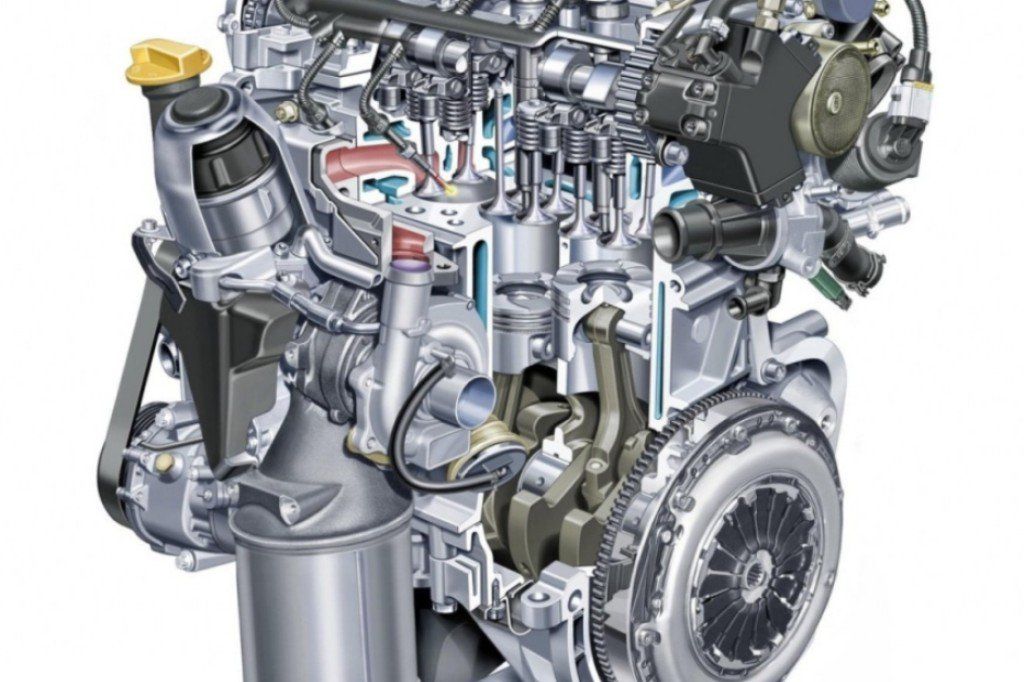

Устройство двигателя современного

автомобиля, устройство систем и механизмов

Поршень перемещается от ВМТ к НМТ, через открытый впускной клапан в цилиндр поступает очищенный воздух (из-за разрежения, создаваемого поршнем). Воздух перемешивается с небольшим количеством оставшихся от предыдущего цикла отработавших газов, температура повышается и в конце такта впуска достигает 300—320 К, а давление 0.08—0.09 МПа. Коэффициент наполнения цилиндра 0,9 и выше, т. е. больше, чем у карбюраторного двигателя.

Что лучше бензин, солярка или дизель — преимущества

Соляровые аккумуляторы не имеют свечи зажигания. Они нуждаются в высокой степени сжатия для создания высоких температур, необходимых для автоматического зажигания горючего (чем выше цетановое число, тем лучше зажигание).

С соляровым (от 14:1 до 25:1) компрессия выше, чем с другим двигателем (от 8:1 до 12:1). Применяют низкие степени сжатия, чтобы избежать автоматического зажигания топлива (стук двигателя). Высокие коэффициенты сжатия приводят к высокой тепловой эффективности и лучшей экономии горючего. По всем техническим классификациям «солярка» имеет больше положительных сторон.

Третий такт — рабочий ход.

В конце такта сжатия (20—30 градусов угла поворота коленчатого вала ло прихода поршня в ВМТ) с помощью насоса через форсунку в цилиндр под высоким давлением (15—20 МПа) в мелкораспыленном виде впрыскивается порция топлива. Топливо от соприкосновения с нагретым воздухом испаряется, его пары перемешиваются с нагретым воздухом и воспламеняются. При сгорании топлива, вследствие подвода большого количества теплоты, резко увеличиваются лишение и температура образовавшихся газов. В начале такта расширения давление газов составляет 7—8 МПа. а температура 2100—2300 К. Под действием давления поршень перемешается от ВМТ к НМТ, совершая полезную работу. Объем цилиндра увеличивается, давление и температура газов снижаются и при подходе поршня к НМТ составляют 0,2-0,4 МПа .

Особенности бензина, солярки и дизеля

Солярка и бензин являются двумя основными видами топлива, используемыми в автомобилях сегодня. Они похожи, но есть различия в добыче, сжигании, чтобы заставить автомобили двигаться, и эффективность.

Положительным свойством бензина — хорошая испаряемость, антидетонационная стойкость, теплота сгорания. Бензин замерзнет при t 70 — 74.

Дизельное топливо имеет ряд положительных моментов:

1. Более энергетически плотное, чем бензиновое.
2. В разы дешевле бензинового.
3. Для больших машин предпочтительнее, обеспечивает большую мощность.
4. Дизельные двигатели имеют больший коэффициент полезного действия, чем бензиновые того же рабочего объема. При сгорании, выделяется меньше окиси углерода СО, чем при сгорании того же количества бензина.

Четвертый такт — выпуск.

Поршень перемещается от НМТ к ВМТ. Через открытый выпускной клапан отработавшие газы выталкиваются через выпускной трубопровод в окружающую среду. В конце такта выпуска давление газов равно 0,11 -0,12 МПа, температура 850—1200. После этого рабочий цикл дизеля повторяется. В двухтактных двигателях время, отводимое на рабочий цикл, используется более полно, так как процессы выпуска и впуска совмещены по времени с процессами сжатия и рабочего хода. Рабочий цикл происходит за 360 градусов (один оборот коленчатого вала).

При движении поршня от ВМТ к НМТ одновременно происходят процессы расширения и выпуска с продувкой цилиндра, а при обратном движении от НМТ к ВМ1 впуск и сжатие. Изменения параметров цикла (давление и температура) соответствуют изменениям параметров четырехтактного двигателя. Сравнение рабочих циклов четырех- , двухтактных двигателей показывает, что при одинаковых размерах цилиндра и частоте вращения коленчатого вала мощность двухтактных двигателей выше в 1. 5—1,7 раза. Он проще по конструкции и компактнее. К недостаткам двухтактного двигателя следует отнести ограниченное время газообмена, что ухудшает очистку цилиндра от отработавших газов, увеличивает потери части свежею заряда, снижает экономичность.

Историческая перспектива

В дальнейшем локомотивы с СПГГ не строились. Дизельные силовые установки нашли самое широкое применения на тепловозах. Газотурбинные силовые установки не нашли широкого применения на локомотивах. В настоящее время на наших стальных магистралях трудятся два газотурбовоза, работающих на сжиженном природном газе – ГТh2-001 и ГТh2-002, мощность каждого составляет 11284 л.с. в секции, за что ОАО РЖД получило диплом Книги рекордов Гиннесса. А ГТh2-001 попал еще раз в Книгу рекордов, проведя на испытательном кольце ВНИИЖТ (ст. Щербинка) грузовой состав весом 16000 тонн, длинной 170 вагонов. ОАО РЖД планирует заказ этих мощных машин, для работы в регионах с интенсивной добычей природного газа. Но пока пальма первенства конечно принадлежит тепловозам.

Судовые двигатели внутреннего сгорания (СДВС)

Дизельный двигатель — поршневой двигатель внутреннего сгорания, работающий по принципу самовоспламенения распылённого топлива

ИА Neftegaz.RU.

Первые судовые двигатели внутреннего сгорания (ДВС) появились в начале 20-го века. Датское судно Зеландия, построенное в 1912 г, имело дизельную установку с 2-мя дизелями мощностью по 147,2 кВт.

В настоящее время основную часть устанавливаемых на судах главных энергетических установок составляют ДВС.

Паротурбинные установки имеют только суда с мощностью двигателей от 14700 до 22 100 кВт.

Дизельная энергетическая установка состоит из 1-го или нескольких основных двигателей, а также из обслуживающих их механизмов.

В зависимости от способа осуществления рабочего цикла ДВС разделяют на 4-тактные и 2-тактные.

Дополнительное увеличение мощности достигается с помощью наддува.

По частоте вращения ДВС разделяются на: малооборотные дизели с частотой вращения 100-150 об/мин, которые непосредственно приводят в движение судовой движитель; среднеоборотные — 300-600 об/мин, которые приводят в движение судовой движитель через редуктор.

До конца 60-х гг на судах устанавливали реверсивные главные двигатели, позволяющие судну осуществлять задний ход. Только при малых мощностях для реверса ДВС использовали специальные устройства (реверсредукторы), дающие возможность маневрирования.

В 60-х гг одновременно с появлением винтов регулируемого шага начали в качестве главного двигателя применять нереверсивные ДВС вначале на малых судах, траулерах и буксирах, а затем и на больших торговых судах. За счет этого конструкция двигателей упростилась.

Газотурбинные установки

Но существуют, правда в небольших экземплярах, такие очень мощные локомотивы, как газотурбовозы (читайте в моих статьях на нашем сайте). В них силовая установка представлена газовой турбиной – газотурбинная установка (ГТУ).

Газотурбинные установки состоят из компрессора для сжатия воздуха, камеры сгорания и непосредственно газовой турбины. Так же как и поршневые двигатели внутреннего сгорания, ГТУ преобразовывают энергию топлива в механическую работу. Надо сказать, что ГТУ работают на всю свою мощь в авиации, для данной отрасли, это самый лучший двигатель.

Принцип работы ГТУ

Рассмотрим вкратце работу ГТУ: в компрессором засасывается воздух из атмосферы и сжимается в нем до рабочего давления. Далее сжатый воздух поступает в камеру сгорания, где происходит сгорание топлива (керосина). Нагреваясь до температуры 600 – 900 градусов Цельсия смесь сжатого воздуха с продуктами горения топлива поступает в газовую турбину. В турбине, расширяясь, горячий газ вращает рабочее колесо. Отработанный в турбине газ выбрасывается в атмосферу.

Часть мощности турбины (65 – 70%) расходуется на приведение в действие лопаточного компрессора, оставшаяся часть через муфты передается на потребителя или (как в турбореактивных ГТУ ) через сопло Лавваля горячий газ выбрасывается в атмосферу под большим давлением. Для нагревания воздуха в ГТУ, после сжатия его в компрессоре, установлены камеры сгорания. Разогрев производится путем сжигания топлива при постоянном давлении. В камере сгорания температура должна быть очень высокой, это необходимо для того, чтобы реакции окисления топлива происходили достаточно быстро и максимально полно. Для этого в камеру сгорания поступает только часть воздуха, нагнетаемого компрессором (назовем его – первичным). Температура газов в камере сгорания достигает 1800˚ – 2000˚ градусов Цельсия. Остальной воздух (вторичный), который не принимает участия в процессе горения топлива, поступает в смеситель. В нём температуры воздуха и продуктов сгорания доводятся до температуры газов перед турбиной (около 600˚ – 900˚ градусов Цельсия).

Процессы сжатия воздуха, сгорания топлива в ГТУ происходят непрерывно, поэтому средние температуры рабочих органов приближаются к максимальным. Так как эти температуры существенно ограничены жаропрочностью самих материалов, то их приходится снижать. В связи с этим КПД газотурбинных установок значительно ниже КПД дизельных двигателей и составляет 20 – 25 %.

Еще об устройстве ГТУ можно почитать здесь.

Четырехтактный двигатель, устройство и принцип работы

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Автомобильные двигатели чаще всего работают по четырёхтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения и выпуска.

В карбюраторном четырёхтактном двигателе рабочий цикл происходит следующим образом.

Рабочий цикл карбюраторного двигателя:

— Такт сжатия Поршень идёт из НМТ в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия. Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже. Такт расширения, или рабочий ход
Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы сгорание топлива успело, полностью закончится к моменту достижения поршнем НМТ, то есть для наиболее эффективной работы двигателя. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором, воздействующим на прерыватель). В современных двигателях для регулировки угла опережения зажигания используют электронику.

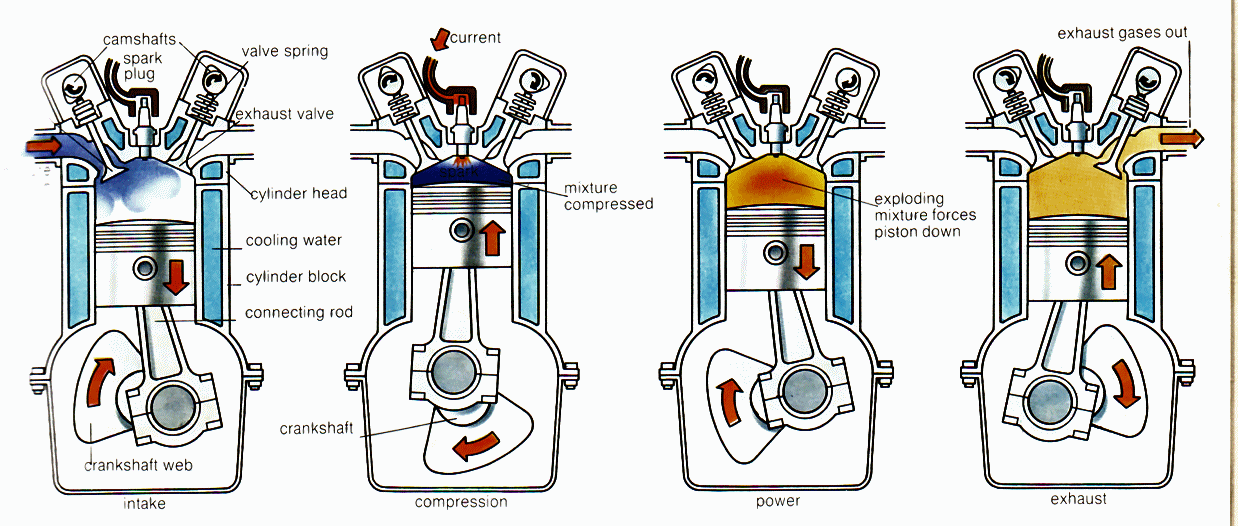

Гифка наглядно демонстрирует процесс работы четырехтактного двигателя

— Такт выпуска После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет выхлопные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемещается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06-0,12.

По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Рабочий цикл дизельного двигателя Рабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

Газотурбинные установки со свободнопоршневыми генераторами газа (СПГГ)

Существуют и комбинированные силовые установки – это газотурбинные установки со свободнопоршневыми генераторами газа (СПГГ). Такая силовая установка состоит из генератора газа, ресивера и турбины.

Принцип ее работы прост – отработанные в генераторе газы поступают через ресивер в газовую турбину. В турбине газы расширяются и вращают ротор турбины. СПГГ вырабатывают газ для газовой турбины и являются камерой сгорания и компрессором. В средней части СПГГ расположены цилиндры двигателя внутреннего сгорания с выпускными и продувочными окнами, форсунками и коллектором продувочного воздуха. Цилиндры поршневого компрессора имеют больший диаметр, чем цилиндры двигателя внутреннего сгорания, в них установлены всасывающие и нагнетательные клапаны. С обоих концов корпуса СПГГ располагаются буферные полости. Поршни СПГГ одновременно являются как поршнями двигателя (малого диаметра), так и поршнями компрессора (большого диаметра).

СПГГ запускается сжатым воздухом, подаваемым в буферные полости. В этот момент оба поршня перемещаются к центру цилиндра и воздух, находящийся между ними, сжимается. В момент сближения поршней в камеру сгорания подается топливо, которое воспламеняется и поршни расходятся. В данный момент в цилиндре дизеля происходит расширение газов. Одновременно, когда поршни открывают выпускные и продувочные окна, происходит выпуск продуктов сгорания и продувка цилиндров воздухом из коллектора. Далее смесь отработанных газов с воздухом через ресивер поступает в газовую турбину.

Заполнение коллектора воздухом осуществляется через клапаны в момент сближения поршней. Когда поршни расходятся в цилиндре компрессора создается разрежение, в результате чего, цилиндр вновь наполняется свежим воздухом через всасывающий клапан, одновременно в буферных полостях происходит сжатие воздуха. В тот момент, когда давление на поршни со стороны буферных полостей станет больше, чем давление, действующее на поршни меньшего диаметра, они начнут снова сходиться. При этом в цилиндре дизеля снова будет происходить сжатие воздуха и цикл повторится.

Такой силовой установкой был оснащен единственный экземпляр газотурбовоза с электрической передачей ГТ101-001, который был построен в 1960 году на Луганском (Ворошиловградском) тепловозостроительном заводе, мощность его составляла 3000 л.с.

В четырёхтактном дизеле рабочие процессы происходят следующим образом.

Поршень движется от НМТ к ВМТ. Впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает имеющийся в цилиндре воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива.

— Такт расширения, или рабочий ход При подходе поршня к ВМТ в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом высокого давления (ТНВД). Впрыснутое топливо, перемешиваясь с нагретым воздухом, самовоспламеняется и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. Под действием давления газов поршень перемещается от ВМТ к НМТ. Происходит рабочий ход.

— Такт выпуска Поршень перемещается от НМТ к ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

На этом видео показана работа реального двигателя. Камера встроена в цилиндр блока.

Строй-Техника.ру

Строительные машины и оборудование, справочник

К

атегория:

Тракторы

П

убликация:

Рабочие процессы четырехтактного дизеля

Ч

итать далее:

Рабочие процессы двухтактного карбюраторного двигателя

Рабочие процессы четырехтактного дизеля

Для того чтобы топливо смогло сгореть внутри двигателя, его нужно хорошо перемешать с воздухом, а затем нагреть до такой температуры, чтобы оно само загорелось, или зажечь его от постороннего источника, например электрической искры.

Топливо с воздухом может смешиваться непосредственно в камере сгорания двигателя или вне двигателя.

Двигатели, у которых смесеобразование и нагрев до температуры самовоспламенения осуществляются в камере сгорания, называются двигателями внутреннего сгорания с внутренним смесеобразованием, или дизелями (в честь изобретателя — инженера Рудольфа Дизеля).

Рекламные предложения на основе ваших интересов:

Двигатели же второго типа называют двигателями внутреннего сгорания с внешним смесеобразованием, или карбюраторными (по названию прибора — карбюратора, в котором воздух смешивается с топливом). Топливо у этих двигателей воспламеняется электрической искрой.

Превращение химической энергии топлива в тепловую, а затем в механическую происходит за ряд последовательно и периодически повторяющихся процессов — тактов*, образующих так называемый рабочий цикл.

Если рабочий цикл у двигателя происходит за два оборота коленчатого вала, в течение которых поршень совершает четыре хода (такта), то такой двигатель называется четырехтактным.

Чередование тактов у четырехтактного дизеля происходит в такой последовательности.

Такт впуска. При помощи постороннего источника энергии, например электрического двигателя (электростартера), вращают коленчатый вал дизеля и поршень его начинает двигаться от в. м.т. к н. м.т. (рис. 5, а). Объем над поршнем увеличивается, вследствие чего давление падает до 75…90 кПа. Одновременно с началом движения поршня клапан открывает впускной канал, по которому воздух, пройдя через воздухоочиститель, поступает в цилиндр с температурой в конце впуска 30…50 °С. Когда поршень доходит до н. м. т., впускной клапан закрывает канал и подача воздуха прекращается**.

Такт сжатия. При дальнейшем вращении коленчатого вала поршень начинает двигаться вверх (см. рис. 5, б) и сжимать воздух. Оба канала при этом закрыты клапанами. Давление воздуха в конце хода достигает 3,5… 4,0 МПа, а температура — 600…700 °С.

Рабочий ход (такт расширения). В конце такта сжатия при положении поршня, близком к в. , воспламеняется и сгорает. Давление газов в цилиндре при этом повышается до 6,0…8,0 МПа, а температура — до 1800…2000 °С. Так как при этом оба канала остаются закрытыми, расширяющиеся газы давят на поршень, а он, перемещаясь, вниз, через шатун поворачивает коленчатый вал.

Такт выпуска. Когда поршень подходит к н. м. т., второй клапан открывает выпускной канал и газы из цилиндра выходят в атмосферу (см. рис. 5, г). При этом поршень под действием энергии, накопленной за рабочий ход маховиком, перемещается вверх и внутренняя полость цилиндра очищается от отработавших газов. Давление газов в конце такта выпуска составляет 105… 120 кПа, а температура — 600…700 °С.

Рис. 5. Схема рабочего процесса четырехтактного дизеля: а — впуск; б — сжатие; в — рабочий ход; г — выпуск.

После такта выпуска рабочий процесс начинает повторяться, т. е. следующим тактом опять будет впуск, затем сжатие и т. д. в течение всей работы двигателя.

Рекламные предложения:

Читать далее: Рабочие процессы двухтактного карбюраторного двигателя

К

атегория: — Тракторы

Недостатки четырёхтактных двигателей:

Все холостые ходы (впуск, сжатие, выпуск) совершаются за счёт кинетической энергии, запасённой кривошипно шатунным механизмом и связанными с ним деталями во время рабочего хода, в процессе которого химическая энергия топлива превращается в механическую энергию движущихся частей двигателя. Поскольку сгорание происходит в доли секунд, то оно сопровождается быстрым увеличением нагрузки на крышку (головку) цилиндра, поршень и другие детали двигателя внутреннего сгорания. Наличие такой нагрузки неизбежно приводит к необходимости увеличить массу движущихся деталей (для повышения прочности), что в свою очередь сопровождается ростом инерционных нагрузок на движущиеся детали.

Уступают по мощности двухтактным.

Четырехтактники на мотоциклах

Да, эти моторы очень популярны среди производителей хороших, серьезных мотоциклов. Основное отличие – это дизайн. Если в автомобилях двигатель спрятан под капотом и дизайн его особо не разрабатывали, то в мире мотоциклов внешний вид силового агрегата имеет серьезное значение.

Вот уже более 15 лет в моде двухцилиндровый четырехтактный двигатель мотоцикла, представленный сегодня множеством моделей с самым разным объемом. Отличить такие двигатели можно по характерному звуку.

Однако среди мотоциклистов особой популярностью пользуются рядные четырехцилиндровые агрегаты. Эти моторы лишь немного опережают автомобильные ДВС. К примеру, схема на четырех клапанах лишь недавно получила признание в строительстве автомобилей. А на мотоциклах она использовалась еще с 70-х.

Для мотоцикла четырехтактник является более актуальным. Так, эти ДВС более экономичны, эффективны, экологичны, чем двухтактные агрегаты. Это – преимущества данных двигателей на мотоциклах. Также двигатели для мотоциклов сделаны таким образом, чтобы работать на высоких оборотах. Максимальная мощность выдается на оборотах до 14-16 тысяч на современных моделях.

Преимущества четырёхтактных двигателей:

В отличие от двухтактного двигателя, в котором смазка коленвала, подшипников коленвала, компрессионных колец, поршня, пальца поршня и цилиндра осуществляется благодаря добавлению масла в топливо; коленвал четырехтактного двигателя находится в масляной ванне. Благодаря этому нет необходимости смешивать бензин с маслом или доливать масло в специальный бачок. Достаточно залить чистый бензин в топливный бак и можно ехать, при этом отпадает необходимость покупки специального масла для 2-тактных двигателей.

Так же на зеркале поршня и стенках глушителя и выхлопной трубы образуется значительно меньше нагара. К тому же, в 2-тактном двигателе происходит выброс топливной смеси в выхлопную трубу, что объясняется его конструкцией.

Четырехтактники на мотоциклах

Да, эти моторы очень популярны среди производителей хороших, серьезных мотоциклов. Основное отличие – это дизайн. Если в автомобилях двигатель спрятан под капотом и дизайн его особо не разрабатывали, то в мире мотоциклов внешний вид силового агрегата имеет серьезное значение.

Вот уже более 15 лет в моде двухцилиндровый четырехтактный двигатель мотоцикла, представленный сегодня множеством моделей с самым разным объемом. Отличить такие двигатели можно по характерному звуку.

Однако среди мотоциклистов особой популярностью пользуются рядные четырехцилиндровые агрегаты. Эти моторы лишь немного опережают автомобильные ДВС. К примеру, схема на четырех клапанах лишь недавно получила признание в строительстве автомобилей. А на мотоциклах она использовалась еще с 70-х.

Для мотоцикла четырехтактник является более актуальным. Так, эти ДВС более экономичны, эффективны, экологичны, чем двухтактные агрегаты. Это – преимущества данных двигателей на мотоциклах. Также двигатели для мотоциклов сделаны таким образом, чтобы работать на высоких оборотах. Максимальная мощность выдается на оборотах до 14-16 тысяч на современных моделях.

Принцип действия дизельного двигателя

Дизель — это двигатель внутреннего сгорания с КПД более 50%. Большое значение этому агрегату дают низкий расход топлива и низкая токсичность. Дизельный двигатель адаптирован к наддуву воздуха — за счет этого повышается мощность, кпд и уменьшается содержание вредных веществ в отработанном газе (ОГ). Дизели работают по двухтактному и четырехтактному принципу. Но большинство автомобилей сегодня используют четырехтактный принцип.

Принцип действия

Дизельный двигатель может быть одноцилиндровым или многоцилиндровым.  При сгорании дизельного топлива в камере сгорания повышается давление, которое заставляет поршень совершить возвратно-поступательное действие в цилиндре. Этот принцип действия называется «поршневой двигатель». Шатун преобразует возвратно-поступательное движение во вращательное движение коленвала. Маховик на коленвале сглаживает неравномерное вращение из-за последовательного сгорания топлива в отдельных цилиндрах.

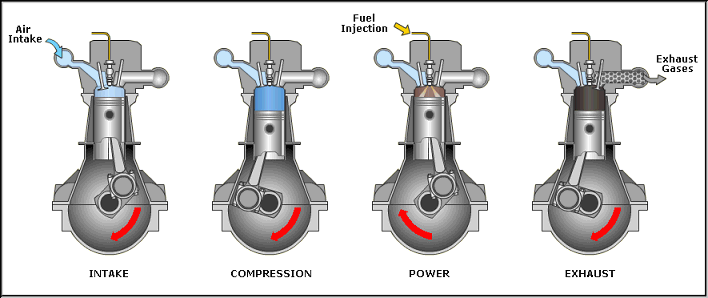

Четырехтактный процесс

Рисунок 1- Четырехтактный процесс

а — такт впуска; б — такт сжатия; в — рабочий ход; г — такт выпуска; 1— впускной клапан; 2 — форсунка; 3 — выпускной клапан; 4 — цилиндр; 5 — поршень; 6 —топливный насос высокого давления

Первый такт — впуск

Поршень, находящийся в верхней точке, начинает движение вниз и увеличивается объем цилиндра. Через открытый впускной клапан в цилиндр засасывается воздух. В нижней мертвой точке поршня, объем цилиндра становится максимально допустимым.

Второй такт — сжатие

Впускной клапан закрыт и поршень, начиная своё движение, сжимает воздух, который от степени сжатия начинает нагреваться до высокой температуры (максимально доходящей до 900 С). В конце процесса сжатия в разогретый воздух форсункой впрыскивается топливо. В верхней мертвой точке поршня объем цилиндра достигает минимальное значение.

Третий такт — рабочий ход

После задержки воспламенения (это связано с углом поворота коленвала) происходит рабочий ход. Топливо в сильно сжатом воздухе воспламеняется и сгорает в камере сгорания. Из-за этого заряд топливовоздушной смеси, созданной ТНВД, разогревается и давление поднимается выше. Количество впрыснутого топлива определяется количество освобожденной при сгорании энергии. Под действием давления поршень опускается вниз и тепловая энергия преобразуется в кинетическую. Кривошипно-шатунная система переводит кинетическую энергию поршня в энергию вращения коленвала.

Четвертый такт — выпуск

Незадолго до того, как поршень достигнет нижней мертвой точки, открывается выпускной клапан. Горячий газ находящийся под давлением выходит из цилиндра. Движение поршня вверх позволяет вытеснить остаток газа. Коленвал проходит два оборота и цикл повторяется сначала.

Кулачки впуска и выпуска распредвала отвечают за работу (открытия и закрытия) клапанов. Распредвал приводится от коленвала зубчатым ремнем или шестернями. Рабочий цикл, при четырех вышеописанных тактах, совершается за два оборота коленвала, поэтому распредвал вращается с частотой меньшей вдвое, чем коленчатый.

В момент перехода от такта выпуска к такту впуска — клапаны открыты одновременно. Этот момент называется — перекрытие клапанов. В это время отработавшие газы вытесняются новым воздухом в выпускной коллектор, таким образом охлаждая цилиндр.

Степень сжатия в двигателе оказывает влияние на:

• процесс холодного пуска;

• крутящий момент;

• расход топлива;

• шумность работы;

• эмиссию отработанных газов.

Принцип работы двигателя определил наличие следующих систем:

кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня под воздействием давления газов во вращательное движение коленчатого вала;

механизм газораспределения, предназначенный для своевременного наполнения цилиндров горючей смесью или воздухом и выпуска отработавших газов в атмосферу;

система смазки, предназначенная для очистки и подачи к трущимся сопряженным поверхностям двигателя необходимого для смазки и охлаждения этих поверхностей количества масла;

система охлаждения, служащая для охлаждения всех нагреваемых деталей двигателя путем отвода от них тепла;

система питания, предназначенная для подачи в цилиндры дозированного количества топлива или горючей смеси в распыленном состоянии;

система пуска, предназначенная для быстрого и уверенного запуска двигателя при любых температурных условиях.

TNVD.ORG, 2023

Все права защищены.



Если вы хотите найти милую проститутку, сделайте это с помощью веб-сайта http://prostitutkikazani.date. После тяжелого рабочего дня секс с шлюхами будет для вас самым лучшим выводом.

Спасибо, Ваше сообщение успешно отправлено!

Дизельный двигатель |Четырехтактный дизельный двигатель | Kangwo

Номинальная мощность: 64-171 кВт
Тип двигателя: рядный двигатель, двигатель с использовании водяного охлаждения, четырехтактный двигатель, двигатель с прямым впрыском топлива, двухклапанный двигатель
Цилиндр: 4 или 6
Диаметр цилиндра x Ход поршня: 105 x 124 (мм)
Стандарт выбросов: Евро 4, Евро 5
Сертификации: международная сертификация системы менеджмента качества CE, EU, ISO9001, GB / T28001-2011, OHSAS18001: 2007

Применения
Этот дизельный двигатель мощностью 64 кВт-171 кВт используется исключительно в электростанции.

Благодаря четырехклапанной конструкции в своем воздушном цилиндре, технологии распыления топлива и его модульной конструкции, дизельный двигатель мощностью 64 кВт-171 кВт имеет компактную конструкцию, простоту установки и простоту обслуживания, все эти функции обеспечивают идеальное решение для генераторной установки 64 кВт-171 кВт.

Технические параметры дизельного двигателя 50 Гц

Модель двигателя	K4N96D	K4N123D	K4N166D	K4N185D	K7N230D	K7N256D
Тип двигателя	рядный двигатель, двигатель с использовании водяного охлаждения, четырехтактный двигатель,двигатель с прямым впрыском топлива, двухклапанный двигатель
Тип впуска	Трубонаддув		Трубонаддув/Интеркулер воздух-воздух
Номинальная мощность	64 кВт	82 кВт	110 кВт	124 кВт	155 кВт	171 кВт
Максимальная мощность	70 кВт	90 кВт	122 кВт	136 кВт	170 кВт	188 кВт
Диаметр цилиндра * Ход поршня	105*124 (мм)
Число цилиндров	4				6
Тип цилиндра	Сухой цилиндр
Общий литраж	4. 3 (Л)				6.5 (Л)
Удельный расход топлива	≤204 (г / кВт · ч)		≤198 (г / кВт · ч)		≤193 (г / кВт · ч)
Удельный расход нефти	≤0.3 (г / кВт · ч)
Холостые обороты	750 (об / мин)
Номинальная скорость	1500 (об / мин)
Режим управления скоростью	Электронныйрегулятор скорости
Пусковой режим	Электрический пуск
Направление вращения коленчатого вала	Против часовой стрелки / против маховика
Шум	≤96(ДБ)
Дым	≤2.0
Корпус маховика	SAE NO.3#
Маховик	INO.11 1/2
Вес нетто	430±20 (кг)		460±20 (кг)		600±20 (кг)
Длина * ширина * высота	1053*717*1158(мм)				1371*741*1178(мм)
Сорт топлива (GB 252)	Общие условия окружающей среды No. 0 or No.-10 лёгкое дизельное топливо (GB 252)
Горячая зона	No.10 лёгкое дизельное топливо
Холодная зона	No.-35 или легкое дизельное масло с нижнего точкой застывания
Моторное масло (GB 11122)	CF15W / 40 (ниже -5 ℃)

Технические параметры дизельного двигателя 60Гц

Модель	K4N96T	K4N123T	K4N166T	K4N185T	K7N230T	K7N256T
Тип двигателя	двигатель с прямым впрыском топлива, четырехтактный двигатель, двигатель с использовании водяного охлаждения
Цилиндр	L4-типа	L4-типа	L4-типа	L4-типа	L6-типа	L6-типа
Тип впуска	Трубонаддув	Трубонаддув	Интеркулер воздух-воздух	Интеркулер воздух-воздух	Интеркулер воздух-воздух	Интеркулер воздух-воздух
Литраж (Л)	4. 3	4.3	4.3	4.3	6.5	6.5
Корпус маховика	SAE 3#	SAE 3#	SAE 3#	SAE 3#	SAE 3#	SAE 3#
Маховик	INO.11 1/2	INO.11 1/2	INO.11 1/2	INO.11 1/2	INO.11 1/2	INO.11 1/2
Размер (ДхШхВ) (мм)	1053×717×1158	1053×717×1158	1053×717×1158	1053×717×1158	1371×741×1178	1371×741×1178
Диаметр цилиндра x Ход поршня: (мм)	105×124	105×124	105×124	105×124	105×124	105×124
Степень сжатия	17:1	17:1	17:1	17:1	17:1	17:1
Порядок включения	1-3-4-2	1-3-4-2	1-3-4-2	1-3-4-2	1-5-3-6-2-4	1-5-3-6-2-4
Регулятор	Электронный	Электронный	Электронный	Электронный	Электронный	Электронный
Процент регулирования скорости	0～5％	0～5％	0～5％	0～5％	0～5％	0～5％
Вес нетто (кг)	430	430	460	460	600	600
Емкость масляного поддона (л)	6. 8	6.8	6.8	6.8	9.6	9.6
Расход масла (г / кВт.ч)	≤ 0.3	≤ 0.3	≤ 0.3	≤ 0.3	≤ 0.3	≤ 0.3
Номинальная скорость (об / мин)	1800	1800	1800	1800	1800	1800
Общий объем производства (кВт)	75	95	128	142	178	196
Резервный выход (кВт)	70	90	122	136	170	188
Стандарт выбросов	Уровень 2	Уровень 2	Уровень 2	Уровень 2	Уровень 2	Уровень 2
Мощность вентилятора (кВт)	5	5	6	6	8	8
Шум ДБ (A)	≤ 96	≤ 96	≤ 96	≤ 96	≤ 96	≤ 96
Напряжение электрической системы	24В	24В	24В	24В	24В	24В
Тип батареи	TBA	TBA	TBA	TBA	TBA	TBA
Расход топлива (г / кВт. ч)	≤ 205	≤ 205	≤ 198	≤198	≤195	≤ 195
100% нагрузка ((литр / час)	20	25	35	40	50	53
Поток отработавших газов (м3 / мин)	17.8	19.3	20.6	21	28.3	19.6
Поток впускного воздуха (м3 / мин)	8.5	9.2	9.8	10	13.5	14.1
Температура отработавших газов(° C)	600	600	600	600	600	600
Поток охлаждающего воздуха (м3 / мин)	120	122	125	130	150	150
Максимум. Допустимое противодавление отработавших газов	8 кПа	8 кПа	8 кПа	8 кПа	8 кПа	8 кПа

Kangwo Power оставляет за собой право изменять спецификации и дизайн без предварительного уведомления. Картинка предназначена только для справки, пожалуйста, сделайте объект стандартным или просто свяжитесь с нами перед покупкой.

Описание
Kangwo сотрудничает со многими электростанциями для консультаций, производства, отладки и обслуживания дизельных двигателей. Мы предоставляем индивидуальные дизельные двигатели в соответствии с техническими требованиями клиента и предлагаем возможные решения. Работая с известным в мире производителем двигателей внутреннего сгорания, мы можем проектировать и производить дизельный двигатель мощностью 64 кВт — 171 кВт.

Наши дизельные двигатели достигли европейского стандарта выбросов IV и европейского стандарта выбросов V. И прошли спецификацииCE по ЕС, международную сертификацию системы менеджмента качества ISO9001, GB / T28001-2011, OHSAS18001: 2007 и другие сертификации.

Особенности
1. Четыре клапана
Конструкция с четырьмя клапанами обеспечивает эффективное использование пространства, что позволяет увеличить объем воздушного потока во время каждого хода каждого клапана.

Получение достаточного воздуха помогает улучшить мощность дизельного двигателя на литр и крутящий момент на литр, которые являются двумя стандартами, с помощью которых измеряется производительность двигателя. Таким образом, четырехклапанная конструкция гарантирует высокую производительность дизельного двигателя.

2. Электронный регулятор
Электронный регулятор допускает высокую точность регулирования и удовлетворяет требованиям к высокоскоростному спуску с станции установки.

3. Низкое потребление топлива
Конструкция форсунок дизельного топлива P-типа является новым изобретением в этой области. Конструкция помещает масляный распылитель посередине, что позволяет полностью распылять топливо и низкий расход топлива.

4. Низкая интенсивность вихря и массовый расход
Головка цилиндра выполнена из чугуна из сплава, что гарантирует его жесткость и прочность. Оптимизированная конструкция воздушного канала соответствует требованиям клиента для высокой мощности, низкого расхода топлива и низкогоуровня выбросов.

Двухтактный дизельный двигатель: устройство и принцип работы

Двухтактный дизельный двигатель представляет собой двигатель внутреннего сгорания. Топливо-воздушная смесь сгорает за 2 движения поршня. Цикл завершается всего за 1 оборот коленвала. Такие показатели кажутся впечатляющими, однако существует несколько особенностей работы агрегата, о которых стоит узнать подробнее.

Главным достоинством такого мотора можно считать меньший расход топлива в сравнении с бензиновыми агрегатами. Это происходит за счет одной из особенностей дизельного топлива. Оно плотнее бензина, поэтому при сгорании дает на 15% энергии больше. Это обеспечивается более длинной цепочкой углеродов. Кроме того, технические характеристики таких двигателей стоят наравне с показателями аналогичных двигателей.

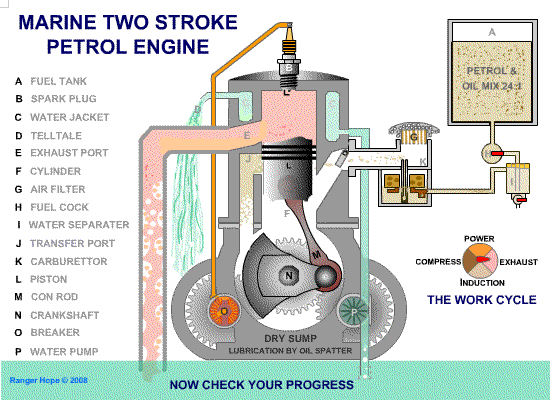

Строение

В состав двухтактного дизеля входит картер, совмещенный с коленчатым валом поршень, форсунки, впускные и выпускные окна цилиндра, топливный и водяной насосы. Последний снабжается плунжерным переключателем и датчиком температуры, а также емкостями, которые наполняются водой. Агрегат обеспечивает повышение КПД и за счет улучшенного сгорания топливо-воздушной смеси. Токсичность отходов при этом снижается.

В двухтактном моторе расположена газовая турбина и нагнетатель. Последний отвечает за повышение давления в цилиндрах — это обеспечивает экономию топлива и повышение мощности. Газовая турбина запускает преобразователь энергии тепла в энергию движения.

Продувочный воздух поступает в двухтактный дизельный двигатель несколькими способами — с помощью:

• насосов;
• продувочных камер;
• компрессоров.

Продувка может осуществляться по одной из схем — контурной или клапанно-щелевой.

Стоит отметить, что использование контурной схемы снижает как экономические, так и технические показатели агрегата. Это объясняется тем, что в цилиндрах имеются не продуваемые области.

Цилиндры монтированы вдоль. Каждый из них оснащается выпускными и вентиляционными отверстиями. Газ поступает к турбине через коллектор. Когда поршни двигаются, рабочая камера периодически открывается и закрывается. Коленчатые валы взаимодействуют друг с другом. Это обеспечивается механизмом основной передачи.Топливо при этом сгорает при достаточно высокой температуре.

Для смазки трущихся деталей и подшипников применяется смесь масла и топлива. Она подается в цилиндр и кривошипную камеру. Смазки эти узлы не имеют, поскольку она смылась бы топливом. Именно поэтому к горючему его доливают в определенном соотношении.

При этом для двухтактного дизельного двигателя используется определенное масло. Оно выдерживает продолжительное воздействие высоких температур, способно практически не оставлять после сгорания зольных отложений.

Как работает?

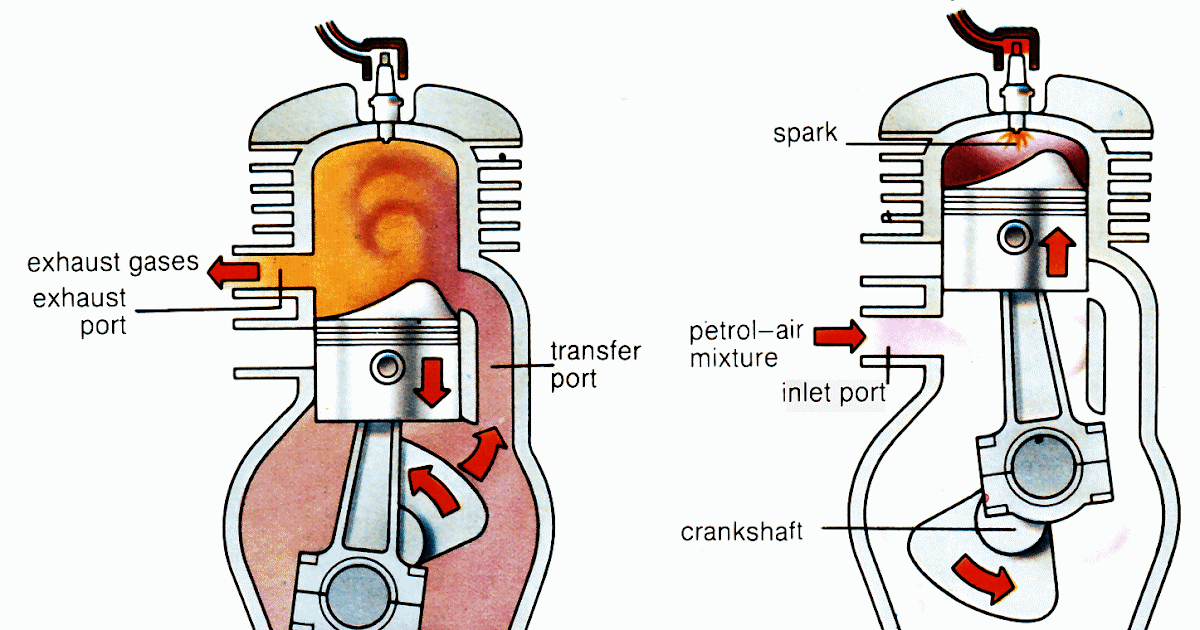

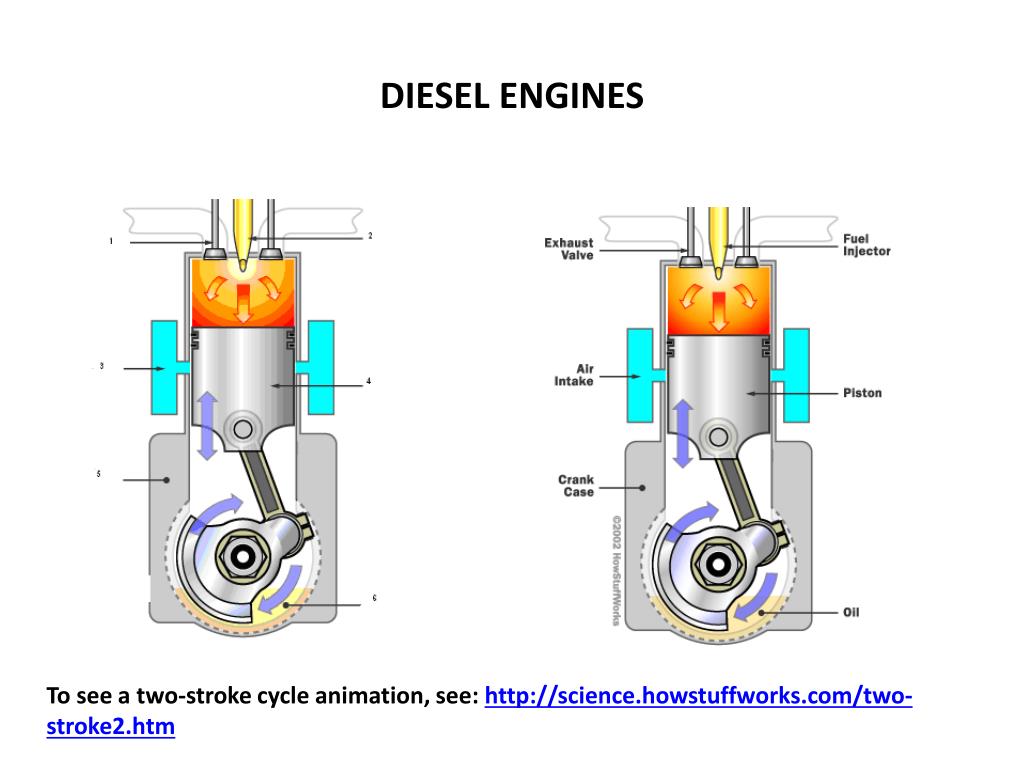

Принцип работы двухтактного дизеля основан на выполнении 2 тактов: сжатие и рабочий ход. Конструкция агрегата позволяет выполнять весь цикл вдвое быстрее, чем в четырехтактных моторах.

Для двухтактных дизельных двигателей принцип работы следующий:

1. Поршень из НМТ начинает двигаться вверх. В цилиндре имеется воздух. Приходе поршня вверх он сжимается, а когда поршень подходит к ВМТ, впрыскивается порция свежего топлива. При этом горючее самовоспламеняется и осуществляется рабочий ход.
2. Продукты сгорания толкают поршень, вследствие чего тот движется вниз. Когда поршень доходит до НМТ, осуществляется продувка —воздух замещает продукты сгорания. Это является завершением цикла.

Внизу цилиндра имеются продувочные окна. Они необходимы для процесса продувки. Когда поршень снизу, они открыты. Во время подъема поршня они закрываются. Значительное увеличение показателя мощности двухтактных моторов происходит за счет повышения числа рабочих ходов. Двухтактный дизельный двигатель, принцип работы которого достаточно прост, обладает массой преимуществ.

Мифы о двухтактных дизельных моторах

Существует несколько распространенных мифов касательно двухтактных двигателей:

1. Слишком медленная работа. В действительности современные моторы с турбонаддувом гораздо эффективнее предыдущих моделей.
2. Такие моторы слишком громкие. Чтобы этого избежать, необходима правильная настройка двигателя. При правильном выполнении всех настроек работа мотора происходит немногим громче бензинового аналога. Высокий уровень шума свидетельствует о неправильной настройке мотора или его неисправности. Для старых моделей высокий уровень шума — характерная черта, создание появление аккумуляторных систем с высоким давлением существенно снизило уровень шума.
3. Покупать дизель выгоднее бензина. Это так, но лишь отчасти. Несколько лет назад дизельное топливо стоило намного дешевле бензина, однако сегодня разница составляет всего 10-20%. Основная экономичность заключается в способности теплотворной способности горючего.
4. Такие моторы плохо заводятся зимой. Раньше проблемы с ними действительно возникали. Однако современные автомобили с дизельными двигателями оснащены быстрым запуском, что снижает время на ежедневные подготовки к поездкам.

Срок службы дизеля превышает бензиновые агрегаты. Он может достигать 400-600 тыс. км.

Каждый двухтактный дизельный двигатель имеет одну отличительную особенность — через окна цилиндров впускается воздух и устраняются отработавшие газы. Когда они выходят через клапан в цилиндре, а воздух поступает через окна, система такой очистки называется клапанно-щелевой.

Подобные системы очистки имеют одну особенность — в цилиндре остается только часть воздуха. Поднимаясь вверх, он частично выходит за пределы мотора. Такую очистку еще называют прямоточной. Она обеспечивает максимальную эффективность очистки двигателя от продуктов сгорания.

Помимо прямоточной продувки существует и петлевая, однако она отличается меньшим качеством очистки. Именно поэтому для современных автомобилей она используется нечасто. Рабочие ходы такого агрегата выполняются в два раза чаще, однако на мощности это сказывается незначительно (она увеличивается в 1,5-1,7 раза). Это объясняется наличием продувки, а также тем, что внутри цилиндра происходит более короткий ход.

Преимущества

Двухтактные дизельные двигатели стали производиться относительно недавно. Такие моторы на сегодняшний день имеют множество модификаций. К примеру, зажигание бывает 2 типов: контактным и бесконтактным.Также отличаются и схемы таких моторов. Применяется двухтактная система на танках, в самолетах, в тяжелой промышленной технике.

Другие достоинства:

1. Небольшой размер. Для установки агрегата требуется совсем немного места. Такие моторы легко умещаются под капотом транспортных средств.
2. Небольшая масса. Стандартный турбодизель весит почти в 2 раза больше, чем двухтактный дизельный двигатель.
3. Значительная экономия топлива. Расход горючего снижен практически в 2 раза по сравнению с обычным дизельным агрегатом.
4. Простая конструкция. При обслуживании таких двигателей нет необходимости применять специальные технологии.

Такие преимущества выгодно выделяют двухтактные дизельные двигатели на фоне бензиновых собратьев. Имеются у таких моторов и серьезные недостатки.

Недостатки

Небольшое распространение агрегатов объясняется рядом причин. К примеру, детали на такие моторы найти получится с трудом. Именно поэтому выполнить ремонт двухтактного дизельного двигателя становится проблематично. Кроме того, специалистов по обслуживанию таких агрегатов достаточно мало.

Другие недостатки:

• высокая цена дизельных двигателей и малый выбор моделей;
• увеличенный расход масла;
• необходимость установки воздушных фильтров.

Явным недостатком дизелей является использование мощного стартера. На морозе дизельное топливо мутнеет и застывает. Ремонт топливной аппаратуры затрудняется тем, что насосы высокого давления изготавливаются с высокой точностью.

Существенным минусом двухтактных дизелей является невозможность их применения в высокотемпературных режимах. Масло при таких условиях закоксовывается, возникает залегание поршневых колец. Кроме того, из-за недостаточной продувки топливо сгорает не полностью, что сказывается на значении КПД и уровне токсичности.

Итоги

Дизельные двигатели, имеющие два такта, изобретались с одной целью — снизить токсичность отработавших газов, а также увеличить экономичность двигателя, повысить КПД.

Стоит упомянуть о зажигании. Чтобы топливо воспламенилось, необходимо время, поэтому разряд на свече возникает заранее, перед тем, как поршень достигнет ВМТ. Чем быстрее происходит движение поршня, тем раньше должна зажигаться свеча. Существуют специальные устройства, позволяющие менять угол зажигания в зависимости от частоты вращения коленвала.

Двигатель дизельный четырехтактный в категории «Авто — мото»

Моторное масло Teboil Gold S 5w-40 (20л.)/синтетика, отлично подходит для дизельных двигателей Opel, BMW и др.

Доставка из г. Днепр

3 700 грн

Купить

Олива для чотиритактних бензинових (дизельних) двигунів малої мототехніки YUKO SEMISYNTHETIC 4T 10W40 API SL,

Доставка по Украине

313. 5 — 330 грн

от 4 продавцов

330 грн

Купить

MANNOL TS-7 UHPD 10W-40 Blue 20л. Всесезонное синтетическое моторное масло для высоконагруженных и высокооборо

Доставка из г. Кривой Рог

5 548 грн

Купить

Кривой Рог

MANNOL Energy Combi LL 5W-30 Моторное масло премиум-класса для современных бензиновых и дизельных двигате 4л.

Доставка из г. Кривой Рог

1 500 грн

Купить

Кривой Рог

Масло для четырехтактного двигателя Total Quartz 7000 Energy 10W-40 1л

На складе в г. Винница

Доставка по Украине

285 грн

Купить

Винница

TEDEX Generator Oil SAE 10w30 для бензиновых и дизельных 4Т двигателей электрогенераторов .

На складе в г. Киев

Доставка по Украине

182 грн

Купить

MANNOL Diesel Turbo 5W-40 7904 Моторное масло премиум-класса для турбодизельных двигателей 1л.

Доставка из г. Кривой Рог

310 грн

Купить

Кривой Рог

MANNOL Diesel Turbo 5W-40 7904 Моторное масло премиум-класса для турбодизельных двигателей 5л.

Доставка из г. Кривой Рог

1 300 грн

Купить

Кривой Рог

Масло моторное Avex М10г2к API СС (бочка 208л) минеральное для автотракторных двигателей

Доставка из г. Киев

18 500 грн

Купить

Масло для четырехтактных бензиновых (дизельных) двигателей малой мототехники YUKO SEMISYNTHETIC 4T 10W40 API

Доставка по Украине

306.9 — 396 грн

от 8 продавцов

330 грн

Купить

МОТОРНОЕ МАСЛО ДЛЯ БЕНЗИНОВЫХ И ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ VOLKSWAGEN. MOTUL SPECIFIC 504 00 — 507 00 5W-30 (838751)

Доставка по Украине

2 597 грн

Купить

Масло моторное SELENIA WR 5W-30 for Diesel дизель

Доставка из г. Кропивницкий

2 200 грн/канистра

Купить

Ева-МоторзКропивницкий

Моторное масло М-10Г2к 10л Рекомендовано для дизельных двигателей(Тракторов, Комбайнов,КамАЗ, ЗИЛ)

Доставка по Украине

1 116. 25 грн

1 175 грн

Купить

Моторное масло Teboil Diamond Plus 0W-40 (4л) для бензиновых и дизельных двигателей

Доставка по Украине

1 520 грн

Купить

Моторное масло Teboil Silver 10W-40 (1л.)/ полусинтетика для бензиновых и дизельных двигателей легковых авто

Доставка из г. Днепр

195 грн

Купить

Смотрите также

Моторное масло Teboil Silver 10W-40 (4л.)/полусинтетика для бензиновых и дизельных двигателей легковых авто

Доставка из г. Днепр

750 грн

Купить

Моторное масло Teboil Super HPD 10W-30 (180 кг.) для дизельных двигателей тяжелой техники

Под заказ

Доставка по Украине

29 900 грн

Купить

Моторное масло Motul 8100 X-CESS 5W30 для бензиновых и дизельных двигателей 100% синтетическое

Доставка по Украине

1 851 грн

1 949 грн

Купить

Двигатель AMM 6 л.с. дизель H 178 FD

Доставка из г. Черновцы

14 800 грн

Купить

Черновцы

Двигатель AMM 6 л. с. дизель H 178 FED

Доставка из г. Черновцы

17 500 грн

Купить

Черновцы

GUARDTECH 10W40 B4 DIESEL Моторное масло для дизельных двигателей 1л

Доставка по Украине

210 грн

Купить

GUARDTECH 10W40 B4 DIESEL Моторное масло для дизельных двигателей 4л

Доставка по Украине

730 грн

Купить

GUARDTECH 10W40 B4 DIESEL Моторное масло для дизельных двигателей 5л

Доставка по Украине

950 грн

Купить

Моторное масло Total RUBIA POLYTRAFIC 10W40 в дизельный двигатель

Под заказ

Доставка по Украине

4 200 грн

Купить

Масло моторное Агринол М10Г2К API СС (канистра 20л) дизельное минеральное для автотракторных двигателей

На складе в г. Киев

Доставка по Украине

2 500 грн

Купить

Двигатель дизельный Vitals DM 10.5 sne

Доставка по Украине

20 664 — 22 960 грн

от 6 продавцов

20 664 грн

22 960 грн

Купить

Двигатель дизельный Vitals DM 6. 0 k

Доставка по Украине

по 14 561 грн

от 2 продавцов

14 561 грн

Купить

Двигатель дизельный Vitals DM 12.0sne

Доставка по Украине

25 256 грн

Купить

Двигатель дизельный Vitals DM 14.0sne

Доставка по Украине

24 494.40 грн

27 216 грн

Купить

Двухтактный дизельный двигатель — ремонт, принцип работы + Видео

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах

Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Немножко предыстории

Первый мотор такого типа был создан французским инженером Рудольфом Дизелем, который жил в эпоху XIX века. Как вы сами понимаете, мастер не долго думал над названием своего изобретения и пошел по стопах великих изобретателей, прозвав его своей фамилией. Функционировал двигатель на керосине, а использовался исключительно среди кораблей и стационарных станков. Почему? Все очень просто, огромный вес и повышенный шум движка, не позволял увеличить спектр его применения.

И так было вплоть до 1920 года, когда первые экземпляры уже существенно модернизированного дизеля, начали применять в общественном и грузовом транспорте. Правда только спустя 15 лет, появились первые модели легковых автомобилей, работающих на солярке, но наличие все тех же минусов не позволяли использовать силовой агрегат повсеместно. Лишь в 70-х годах, свет увидели действительно компактные дизели, к слову говоря, многие эксперты привязывают это событие к резкому скачку цен на нефть. Как бы там ни было, дизельный силовой агрегат за время своего становления на чем только не работал. Экспериментаторы лили в него все что под руку попадется: рапсовое масло, сырая нефть, мазут, керосин и наконец солярка.  В наши дни, мы все видим к чему это привело – на фоне дорогого бензина, дизель покоряет не только Европу, но и весь мир!

Экономичность. Мифы и реальность.

Начнём со стоимости.

Из-за более сложной конструкции стоимость четырёхтактных моторов превышает двухтактные аналоги. В некоторых случаях эта разница всего лишь 10%, а в некоторых и 50%. В любом случае при расчёте на одну лошадиную силу, два такта будут дешевле.

Расход топлива.

На первый взгляд может показаться, что четырёхтактные подвесные лодочные моторы расходуют меньше бензина, масла и вообще обладают более высоким коэффициентом полезного действия. Чего тут скрывать, так оно и есть… Одна из главных причин, это безусловно попадание неотработанного топлива в выхлоп. Вторая предусмотрена конструкцией двухтактного двигателя изначально – масло не только смазывает, но и горит. Не знаю как в Вашей реальности, а в моей стоимость хорошего масла для двигателя внутреннего сгорания превосходит стоимость хорошего бензина в несколько раз. И третья более-менее весомая причина – это совмещение рабочего такта с выхлопом. В четырёхтактных двигателях отработанная смесь начинает выводится только после того, как головка цилиндра опустилась в крайнее нижнее положение, а в двухтактных – примерно на половине пути (плюс-минус, в зависимости от конкретной модели).

Теперь по делу

Когда это важно? Ведь, например, на гонках никто не задумывается над экономичностью – главное прийти первым, а при путешествиях на длительные дистанции… Правда в том, что если Вы выходите в плаванье только в июле и то раз в неделю, то, вполне возможно, Ваши внуки окупят разницу в цене. И если Вы задумаетесь над тем, какой лодочный мотор лучше. именно для Вас, то расход топлива будет играть малозначимую роль

А если Вы этим зарабатываете себе на жизнь и подвесной лодочный мотор отдыхает только когда лёд на реке, то здесь стоит всерьёз задуматься над затратами на кормление своего любимца…

именно для Вас, то расход топлива будет играть малозначимую роль. А если Вы этим зарабатываете себе на жизнь и подвесной лодочный мотор отдыхает только когда лёд на реке, то здесь стоит всерьёз задуматься над затратами на кормление своего любимца…

Моторесурс.

Ходят слухи, что четырёхтактник будет служить намного дольше своего двухтактного аналога. Но, как говорится, в действительности всё не так, как на самом деле. Реальное положение вещей таково, что все эти утверждения слишком теоретизированы. Допустим, заявленный моторесурс какого-то двигателя – 2000 моточасов. Для того, чтобы проверить это на практике нужно весь сезон КРУГЛОСУТОЧНО ездить на лодке. Или 3 сезона по 8 часов в сутки. Каждый день. Без выходных и проходных. Не зависимо от погодных условий. И учтите ещё, что для того, чтобы сравнить, проверять нужно 2 подвесных лодочных мотора. Вы представляете себе стоимость такой проверки? А кто может себе позволить потратить год жизни на это? Я с полной уверенностью заявляю, что ни одно частное лицо такой проверкой не занималось и заниматься не будет. На практике, если и проводились такие испытания (в чём лично я сомневаюсь), то они спонсировались изготовителями ПЛМ и, безусловно, заангажированы в чью-то пользу. А если учесть, что двигатели будут ремонтироваться? Как тогда считать моторесурс? Всем известно, что некоторые дедульки ездят на мотоциклах 70-х годов, просто заменив головку цилиндра. Что здесь можно сказать о моторесурсе? В общем, здесь можно сказать, что данные о моторесурсе подвесных лодочных моторов просчитываются только на бумаге (или на компьютере) и могут быть далеки от реальности, так что здесь сложно сказать какой лодочный мотор лучше

Ремонт и обслуживание.

У двигателей всех производителей и всех назначений время от времени могут случаться поломки. И всем понятно, что чем дороже движок, тем дороже на него детали. К примеру, вместо того, чтобы починить Porsche можно купить себе «Жигули». С лодочными моторами то же самое – чем дешевле двигатель, тем дешевле обслуживание и ремонт. Если Вы живёте в Санкт-Петербуге, то настойки, починки, регулировки и прочие полезные вещи Вам проще будет сделать у нас и сказать здесь какой лодочный мотор лучше

сложно. Обращайтесь к нашим дилерам и они выдадут Вам нужную информацию. Если же Вы намерены делать ремонт двигателя собственными силами или силами знакомых, то, вероятнее всего, Вам стоит купить двухтактник – они проще, дольше выпускаются и по ним больше специалистов. Некоторые умельцы могут очень качественно настраивать свои два такта прямо на воде… А вот с четырьмя дела обстоят сложнее. Хотя при любых раскладах первоначальную настройку настоятельно рекомендуется проводить в нашей мастерской или с нашим мастером на выезде.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

Рекомендуем: Как оформить замену двигателя в ГИБДД в 2019 году

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.

Принцип работы

Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.

Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.

В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.

Тойота 1.4 D4-D

Неблагоприятный дизель 2.0 / 2.2 из семейства AD серьезно подпортил имидж Toyota. Но по иронии судьбы японской корпорации также удалось создать один из лучших дизельных двигателей последних лет. 1.4 D4-D, появившегося под обозначением 1ND-TV. Чем новее версия двигателя, тем дороже будет ремонт. После 2008 года дизель 1.4 D-4D получил электрический привод турбокомпрессора, пьезоэлектрические форсунки и сажевый фильтр. Это не меняет того факта, что это лучший дизельный двигатель Toyota в истории.

Где использовались: Toyota iQ, Yaris (I / II / III), Auris (I / II), Corolla (IX, X, XI), Urban Cruiser, Verso-S, Mini One D (R50)

Долговечность: около 450 000 км

Годы производства: с 2002 года.

Конструкция:

• — 1364 см³
• — система впрыска Common Rail
• — инжекторы Denso или Bosch (в зависимости от модели)
• — жесткий маховик
• — турбонагнетатель с изменяемой геометрией
• — цепь привода ГРМ
• — головка с 8 клапанами
• — наличие DPF в зависимости от года (введено после 2008 года)

Устройство двигателей внутреннего сгорания: какие бывают разновидности и конфигурации

В конструкции современных автомобилей обычно применяются силовые установки с числом цилиндров от двух и больше. При том же объеме, двухцилиндровый мотор выдаст больший крутящий момент, чем одноцилиндровый, а четырехцилиндровый – соответственно, больше, чем двух. Однако «умножать» их количество можно только до какого‐то разумного предела: при всей эффективности, нужно соблюсти компактность, обеспечить цилиндрам равно хорошую смазку, подачу горючего и охлаждение.

В погоне за идеалом, конструкторы «разродились» несколькими схемами взаимной компоновки цилиндропоршневой группы и кривошипно‐шатунного механизма. Самые распространенные виды — рядная и V‐образная схема.

Рядный тип – это когда шатуны нескольких цилиндров (2-3-4-5-6 шт.) смонтированы на одном продольном коленчатом валу, каждый на отдельной «шейке», цилиндры идут в едином блоке, параллельно друг другу. Наиболее популярны 4 и 6‐цилиндровые версии.

Рядный 4‐х цилиндровый двигатель в разрезе

У V-образных движков, цилиндры которых расположены в два ряда, под взаимным углом 60, 90, либо 45 (мотоциклетные) градусов — на одной коренной шейке могут монтироваться по два шатуна одновременно. Самые надежные и сбалансированные — версии V6 и V8.

V‐образный двигатель в разрезе

Оппозитный вариант компоновки бывает двух видов: сходный с V-образным, но с развалом цилиндров 180 градусов и стыковкой шатунов на единой шейке, с последовательным поочередным выходом в ВМТ. Либо – с индивидуальными «коленами» для каждого из них, находящихся в противофазе: одновременно выходящих на ВМТ.

Оппозитный двигатель в разрезе

U-образный тип компоновки подразумевает параллельное «сращивание» двух рядных моторов со взаимно независимыми кривошипными механизмами, вращающимися в противоположном направлении и рядами блоков. Преимущества – те же, что у «рядников», плюс компенсация инерционных вибраций.

U‐образный двигатель Бугатти

VR двигатель – очень старый (20 годов ХХ века) вариант V-образной компоновки с единым «коленом» и развалом цилиндров менее 20 градусов. Рядно‐смещенная схема позволяет сделать ДВС очень компактным при большой кубатуре.

VR двигатель в разрезе

W-двигатель – наиболее монструозный вариант с тремя, или четырьмя рядами цилиндров, взаимно «разваленных» под углом от 50 до 30 градусов, шатуны которых посажены на единый коленвал. Преимущественно 12‐цилиндровый, формой напоминающий одноименную букву, движок выдавал бешеный крутящий момент. Применялся в основном на спорткарах.

W‐образный двигатель в разрезе

Дизельный двигатель

Система подачи топлива в этих ДВС сходна с распределенным впрыском на инжекторах, только с поправкой на большую, по сравнению с бензиновыми движками, степень сжатия. Ее характеристики для бензинового, в среднем, составляют от 7 до 10 единиц, для дизеля – от 11 до 20 (26 у супертурбо) единиц. Давления порядка 40–50 бар — хватает на то, чтобы разогреть воздух в камере сгорания до 800–900 оС, поэтому впрыскиваемое в этот момент топливо сгорает, даже если оно недостаточно однородно распылено, из-за чего движки, работающие на солярке, по сравнению с другими, выдают процентов на 10–12 больший КПД, и демонстрируют до 40% экономии топлива. Естественно, для реализации таких характеристик нужен значительный запас прочности, поэтому детали ЦПГ и коленвала дизеля всегда будут массивнее, толще, тяжелее, чем у бензинового мотора внутреннего сгорания того же объема и конфигурации.

Дизельный двигатель Мерседес

Газодизельный

Это еще более экономичная (до 60% экономии топлива) версия типового мотора, потребляющего солярку. Правда не в качестве основного топлива, а в качестве инициирующей «запальной» порции, перед впрыском основной — сжиженного природного газа.

Конфигурацией агрегатов — не отличается от дизеля, применяется в тяжелой дорожной, или стационарной технике. Газодизели получаются из простого серийного мотора, путем установки специальной версии ГБО.

ТУРБОДИЗЕЛЬ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув.

Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором. На многих автомобилях устанавливается интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность.

Техника работы двухтактного дизельного двигателя.

В устройстве двигателя содержаться два лопаточных элемента — турбина (газовая) и нагнетатель. Второй, отвечает за повышение давления в цилиндрах. Данный процесс, обеспечивает умножение мощности двигателя, при этом расход топливной смеси — не возрастает. Турбина, в свою очередь, отвечает за перераспределение энергии тепла и температуры, в механическую. Так же, нагнетатель приводиться в действие турбиной. Цилиндры расположены вдоль (не вертикально), каждый цилиндр оснащен отверстиями для выпуска и вентиляции. Через данные отсеки, происходит выпуск отработанных (сгоревших) продуктов высокой температуры. Через коллектор, газ подходит к турбине. Камера отработки, получается при почти полном совмещении поршней. В процессе движения поршней, рабочая камера отработки открывается и закрывается. Колен валы взаимодействуют между собой, благодаря зубчатому механизму основной передачи. Части механизма двигаются по часовой. Температура внутреннего сгорания при этом очень высока.

Полный рабочий цикл рассматриваемого двигателя — заключается в одном круге хода колен вала или возвратно-поступательного движения поршня. Цилиндр двигателя, полностью очищается и заряжается потоком нового воздуха, когда поршень — расположен максимально допустимо к нижнему пределу. При движении поршня, очистной отсек открывается и цилиндр попадает новый воздух. Воздух попавший в цилиндр, уходит в верхнюю его часть и выходит наружу. Продув устройства, помогает полностью высвободить отработанные продукты высокой температуры. Когда поршень направляется вверх, клапан впуска запирается, продув отсеки тоже. После того как необходимые части герметизированы, происходит сжатие воздуха. Рядом с максимально допустимой верхней точкой, происходит выдача топливной смеси. Для которой необходима определенная температура внутреннего сгорания. Смесь загорается от сильного потока горячего воздуха. При движении поршня обратно, происходит сгорание и увеличение объема продукта. В конце цикла, клапаны открываются и процесс повторяется. Два колен вала, значит два устройства с автономными механизмами. Данный признак, является одним из недостатков системы с прямым потоком. При этом, система прямого потока, очищается лучше других. Если, продув происходит петлей, качество очистки цилиндра снижается. Такие цилиндры, применяются не так часто, но все же встречаются. Данный вид цилиндров, как правило, изнашивается быстрее.

Несмотря на хороший показатель полезного действия, часть продуктивности все же уходит на процесс очистки. Для подачи в цилиндр нового потока топлива, используется часть старого. Этот недостаток, снижает полезное действие, в среднем на двадцать процентов.

Работа двухтактного двигателя

Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.

1. Устройство двухтактного двигателя.
2. Принцип работы 2-х тактного ДВС.
3. Как увеличить мощность двигателя своими руками?
4. Как увеличить тягу?
5. Проблема с продувкой после увеличения мощности.
6. Видео.

Достоинства и недостатки мотора.

К положительным описанием рассматриваемого устройства внутреннего сгорания, можно отнести следующее:

• Двигатель обладает относительно малым весом. В среднем, вес составляет половину от классического дизель с турбиной.
• Мотор, имеет не сложную конструкцию. Количество запасных частей и дополнительных деталей стало гораздо меньше.
• Принцип действия устройства не сложен на практике. Мотор, прост и пригоден для обслуживания, реконструкции. Температура и функции — двигателя внутреннего сгорания.
• Устройство имеет небольшие размеры и не требует много места.
• Топливо используется экономно и с большой долей продуктивности. Экономия расхода, повышена на половину, от классического двигателя.

Несмотря на все свои явные преимущества, минусов у мотора достаточно:

• Большая стоимость. Данный вид двигателей, выпускает не так много компаний. Приобрести устройство для использования, довольно дорого.
• Практически полное отсутствие обслуживающих мастерских. Ремонтировать мотор, весьма проблематично.
• Малое наличие необходимых деталей. При выходе из строя отдельно элемента, будет сложно найти замену.

двухтактный двигатель

На сегодняшний день, аналоги мотора используются активно. Их ставят на грузовики, строительную технику и легковые авто. Двухтактный дизель, один из модернизированных двигателей внутреннего сгорания. Расположение цилиндров, соответственно рядами. Камера очистки образуется в результате сближения поршней. Все колен валы сопряжены друг с другом. Окно выпуска, открывается раньше окна впуска (в среднем на двадцать градусов).

В мотоциклах, отсутствуют клапаны в голове цилиндра, существуют специальные отверстия в стенках для входа и выхода. Клапаны впуска и выпуска, взаимодействуют с карбюратором, через специально отведенные каналы. Во время движения поршня вверх, открывается окно карбюратора и смесь поступает в картер движка.Когда поршень направляется вниз, клапан закрывается и начинается сжатие смеси. Шток, открывает клапан и рабочая смесь выпускает отработанные газы из цилиндра. Выход газов происходит через открытый клапан. Поршень возвращается и сопутствующие процессы повторяются. Состав загорается (предельная температура внутреннего сгорания) от свечи и поршень продолжает ход работы. Данный процесс имеет значимые недостатки. Приходиться добавлять моторное масло, прямо в топливо. Это производиться для, смазки рабочих элементов. При создании данной консистенции, масло уходит достаточно быстро. Расход масла на данном типе движке, очень большой. Двигатель не экономичен и использования данной технологии смазки, способно быстро вывести его из строя. Количество выхлопов, при работе данного устройства, так же является наибольшим. Часть смеси, вырывается наружу вместе с выхлопами, что неблагоприятно для окружающей среды. По этому, экологичность мотора очень сомнительна.

двухтактный дизельный двигатель

Сложно создать двигатель подобный рассмотренному. Необходима подача чистого потока воздуха в цилиндр, который не должен попасть в картер. При попадании, он будет удалять смазку с рабочих элементов. Поэтому, часть моторов для военной техники и кораблей, устройством напоминают четырех тактные. Там, так же имеются клапана в голове блока гидроцилиндров и масло попадает в картер. Отличие, окна в цилиндрах. Через промежутки выдается поток воздуха и происходит выпуск отработанного газа. При спуске, шток открывает отверстия впуска и туда подается воздух. Когда он движется наверх, отработанный газ выходит из цилиндров. Горючая смесь попадает в цилиндр, и под воздействием горячего воздуха — загорается.Таким образом на него действует высокая температура внутреннего сгорания. Так происходит полный цикл работы движка. По завершению, операция повторяется снова.

В общих чертах, дизель хорош:

Использованием недорогого и емкого топлива.

• Высоким крутящим моментом и хорошей производительностью.
• Отсутствием системы зажигания.
• Недостатки всех дизелей;
• Необходимость усиления и утяжеления всех деталей мотора.
• Наличием сложной системы подачи смеси.

Все двухтактные движки обладают плавным ходом и хорошей мощностью. Но их минусом является, обязательное наличие компрессорного элемента. Несмотря на стоимость данного оборудования и остальных недостатков, такой тип мотора — остается уникальным. Достойные плюсы, позволяют использовать его в различных сферах. ДТ, так же широко применимо и активно используется во всем мире. Смесь, является одним из наиболее доступных видов и уже успела заслужить свою популярность. Двигатели постоянно совершенствуются и на сегодня, существует достаточно большое количество модернизаций.

Конструкция

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения.
Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

• неэффективную продувку цилиндров;
• повышенный расход масла при активном использовании;
• залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, двигателя для мотоблоков и самоходных шасси.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя. Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Обновленный тойота ленд крузер 200 недостатки:

1) Практика показывает, что некоторые водители не очень довольны решением – обшить салон светлым материалом.

2) Управление подогрева передних сидений желает лучшего, оно не совсем удобное.

3) Низковато расположены приборы на панели, приходиться вытягиваться вперед и вверх.

4) Рулевая колонка – с небольшим диапазоном регулировки.

5) Техническое обслуживание автомобиля, прописанное дилерами приходиться раз в5 000 км.

6) Спинка кресла не дает должной посадки спины, плохая боковая поддержка.

7) Большое потребление горючего. Toyota land cruiser 200 расход топлива дизель / бензин. Производитель обещал на трассе расход топлива бензина 11,4 л., а в городе 18,2 л. Но судя по отзывам владельцев это не соответствует действительности по бездорожью и в пробках города расход топлива может достигать до 25-30 л., в смешанном цикле – 22-25л. Дизель – на трассе кушает – 11-15 л., по городу 17-19 л.

8 ) Плохо, берет старт на песчаном склоне, а в мокрой земле под своим весом, может проваливаться.

Четырехтактный дизельный двигатель

Дизельный цикл – дизельный двигатель

В 1890-х годах немецкий изобретатель Рудольф Дизель запатентовал свое изобретение эффективного двигателя внутреннего сгорания с воспламенением от сжатия и низким уровнем горения. Первоначальный цикл, предложенный Рудольфом Дизелем, представлял собой цикл с постоянной температурой. В последующие годы Дизель понял, что его первоначальный цикл не будет работать, и он принял цикл постоянного давления, известный как цикл Дизеля .

Дизельный цикл является одним из наиболее распространенных термодинамических циклов , встречающихся в автомобильных двигателях, а описывает работу типичного поршневого двигателя с воспламенением от сжатия. Дизельный двигатель по принципу действия аналогичен бензиновому двигателю. Самое главное отличие состоит в том, что:

• В начале такта сжатия в цилиндре нет топлива. Поэтому самовоспламенения в дизельных двигателях не происходит.
• В дизельном двигателе вместо искрового зажигания используется воспламенение от сжатия.
• Из-за высокой температуры, возникающей при адиабатическом сжатии, топливо самовозгорается при впрыске. Поэтому свечи зажигания не нужны.
• Перед началом рабочего такта форсунки начинают впрыскивать топливо непосредственно в камеру сгорания. Поэтому первая часть рабочего хода происходит примерно при постоянном давлении.
• В дизельных двигателях можно достичь более высокой степени сжатия, чем в двигателях Отто.

Дизельный двигатель работает аналогично бензиновому двигателю. На этой картинке двигатель Отто, который воспламеняется от свечи зажигания, а не от сжатия.

Четырехтактный двигатель – двигатель Отто
Источник: wikipedia.org, собственная работа Zephyris, CC BY-SA 3.0

В отличие от цикла Отто , цикл Дизеля не выполняет подвод изохорного тепла. В идеальном цикле Дизеля система, выполняющая цикл, проходит серию из четырех процессов: два изоэнтропических (обратимых адиабатических) процесса чередуются с одним изохорным процессом и одним изобарическим процессом.

Поскольку принцип Карно гласит, что ни один двигатель не может быть более эффективным, чем реверсивный двигатель ( тепловой двигатель Карно ), работающий между одними и теми же высокотемпературными и низкотемпературными резервуарами, дизельный двигатель должен иметь более низкий КПД, чем КПД Карно . Типичный дизельный автомобильный двигатель работает с тепловым КПД примерно от 30% до 35% . Около 65—70% отбрасывается в виде сбросного тепла, не превращаясь в полезную работу, т. е. работу, переданную колесам. В общем, двигатели, использующие цикл Дизеля, обычно более эффективны, чем двигатели, использующие цикл Отто. Дизельный двигатель имеет самый высокий тепловой КПД среди всех существующих двигателей внутреннего сгорания. Тихоходные дизельные двигатели (используемые на судах) могут иметь тепловой КПД, превышающий 50% . Самый большой дизельный двигатель в мире достигает 51,7%.

Четырехтактный дизельный двигатель

Дизельные двигатели могут быть двухтактными или четырехтактными. Четырехтактный дизельный двигатель представляет собой двигатель внутреннего сгорания (ВС), в котором поршень совершает четыре отдельных хода при вращении коленчатого вала. Под ходом понимается полный ход поршня вместе с цилиндром в любом направлении. Следовательно, каждый удар не соответствует одному термодинамическому процессу, описанному в главе 9.0005 Дизельный цикл – Процессы.

Четырехтактный двигатель состоит из:

• Такт впуска – Поршень движется от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ), цикл проходит точки 0 → 1 В этом такте впускной клапан открыт, в то время как поршень втягивает воздух (без топлива) в цилиндр, создавая вакуумное давление в цилиндре посредством своего движения вниз.
• Такт сжатия – Поршень движется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ), и цикл проходит точки 1 → 2 . В этом такте закрыты впускной и выпускной клапаны, что приводит к адиабатическому сжатию воздуха (т. е. без передачи тепла в окружающую среду или из нее). Во время этого сжатия объем уменьшается, а давление и температура повышаются. В конце этого такта топливо впрыскивается и сгорает в сжатом горячем воздухе. В конце этого такта коленчатый вал совершил полный оборот на 360 градусов.
• Рабочий ход – Поршень перемещается от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ), и цикл проходит точки 2 → 3 → 4. В этом такте и впуск, и выпуск клапаны закрыты. В начале рабочего такта почти изобарическое сгорание происходит между 2 и 3. В этом интервале давление остается постоянным, так как поршень опускается, а объем увеличивается. При 3 впрыск топлива и сгорание завершаются, и в цилиндре находится газ с более высокой температурой, чем при 2. Между 3 и 4 этот горячий газ расширяется, опять же примерно адиабатически. В этом такте поршень движется к коленчатому валу, объем увеличивается, и работа совершается газом над поршнем.
• Такт выпуска. Поршень движется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ), и цикл проходит 4 → 1 → 0. камера. В конце этого такта коленчатый вал совершил второй полный оборот на 360 градусов.

Обратите внимание, что: В идеальном случае адиабатическое расширение должно продолжаться до тех пор, пока давление не упадет до уровня окружающего воздуха. Это увеличило бы тепловой КПД такого двигателя, но это также вызывает практические трудности с двигателем. Просто двигатель должен быть намного больше.

Примеры степеней сжатия — бензин по сравнению с дизельным двигателем

• Степень сжатия в бензиновом двигателе обычно не намного выше 10:1 из-за потенциальной детонации двигателя (самозажигание) и не ниже 6: 1 .
• Subaru Impreza WRX с турбонаддувом имеет степень сжатия 8,0:1 . Как правило, двигатели с турбонаддувом или наддувом уже имеют сжатый воздух на впуске воздуха. Поэтому они обычно строятся с более низкой степенью сжатия.
• Стандартный двигатель Honda S2000 (F22C1) имеет степень сжатия 11,1:1 .
• Некоторые атмосферные двигатели спортивных автомобилей могут иметь степень сжатия до 12,5 : 1 (например, Ferrari 458 Italia).
• В 2012 году Mazda выпустила новые бензиновые двигатели под торговой маркой SkyActiv со степенью сжатия 14:1 . Остаточный газ снижается за счет использования выхлопных систем двигателя 4-2-1, внедрения поршневой полости и оптимизации впрыска топлива для снижения риска детонации двигателя.
• Дизельные двигатели имеют степень сжатия, которая обычно превышает 14:1, а также распространены степени выше 22:1.

Ссылки:

Ядерная и реакторная физика:

1. Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Addison-Wesley, Reading, MA (1983).
2. Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную технику, 3-е изд., Prentice-Hall, 2001, ISBN: 0-201-82498-1.
3. WM Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
4. Гласстоун, Сезонске. Разработка ядерных реакторов: разработка реакторных систем, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
5. WSC. Уильямс. Ядерная физика и физика элементарных частиц. Кларендон Пресс; 1 издание, 1991 г., ISBN: 978-0198520467
6. Кеннет С. Крейн. Введение в ядерную физику, 3-е издание, Wiley, 1987, ISBN: 978-0471805533
7. Г. Р. Кипин. Физика ядерной кинетики. Паб Эддисон-Уэсли. Ко; 1-е издание, 1965 г.
8. Роберт Рид Берн, Введение в работу ядерного реактора, 1988.
9. Министерство энергетики, ядерной физики и теории реакторов США. DOE Fundamentals Handbook, Volume 1 and 2. January 1993.

Advanced Reactor Physics:

1. К. 0-894-48033-2.
2. К. О. Отт, Р. Дж. Нойхольд, Введение в динамику ядерных реакторов, Американское ядерное общество, 1985, ISBN: 0-894-48029-4.
3. Д. Л. Хетрик, Динамика ядерных реакторов, Американское ядерное общество, 1993, ISBN: 0-894-48453-2.
4. Э. Э. Льюис, В. Ф. Миллер, Вычислительные методы переноса нейтронов, Американское ядерное общество, 1993, ISBN: 0-894-48452-4.

Другие ссылки:

Дизельный двигатель – утилизация автомобилей

См. выше:

Дизельный цикл

сообщите об этом объявлении

Четырехтактный двигатель | Конструкция, работа и ограничения

под редакцией Редакционная группа | Теплотехника

Несмотря на мнение, что простота означает эффективность, эта фраза не совсем подходит для двигателей. Хотя четырехтактный двигатель более эффективен, чем его двухтактный аналог, он имеет небольшую нагрузку на компоненты. Давайте посмотрим, что такое четырехтактные двигатели, и посмотрим на их конструкцию и работу.

Четырехтактный двигатель

Четырехтактный двигатель – это двигатель внутреннего сгорания (ВС), который совершает 4 тактов за один термодинамический цикл для выработки энергии.

Под ходом понимается полный ход поршня по цилиндру. Таким образом, в четырехцилиндровом двигателе в первом такте поршень перемещается из нижней мертвой точки (НМТ) в верхнюю мертвую точку (ВМТ), а во втором такте — из ВМТ обратно в НМТ. Это приводит к одному обороту коленчатого вала . Когда поршень проходит этот процесс дважды, то всего получается 4 хода. Так как во время всех этих процессов двигатель вырабатывает мощность только один раз, из-за чего этот двигатель и получил название четырехтактный двигатель.

Конструкция четырехтактного двигателя

Понимание того, как работают эти двигатели, требует визуализации и знания их конструкции. На простейшем уровне эти двигатели имеют поршень-цилиндр , коленчатый вал , клапанов , распределительный вал, и свечу зажигания или топливную форсунку .

Схема четырехтактного двигателя.

Компоненты, из которых состоят эти двигатели:

• Поршень-цилиндр: Как и любой двигатель внутреннего сгорания, они также имеют поршни и цилиндры, которые содержат воздушно-топливную смесь и передают энергию на механическое вращение коленчатого вала.
• Коленчатый вал: Преобразует возвратно-поступательное движение поршня во вращательное движение. Это также помогает в процессе сжатия.
• Свеча зажигания или топливная форсунка: В бензиновом двигателе свеча зажигания воспламеняет топливно-воздушную смесь. А в дизелях вместо свечи зажигания стоит топливная форсунка, которая распыляет топливо внутри цилиндра.
• Клапаны: Клапаны — это отверстия, через которые воздух или топливная смесь и выхлопные газы входят и выходят из двигателя. В отличие от двухтактного двигателя, в котором отверстия открываются и закрываются за счет движения поршня, клапаны в этих двигателях управляются распределительными валами, которые открывают и закрывают клапаны в заданное время.
• Распределительные валы: Это асимметричный вал с имеющимися на нем кулачками, который открывает и закрывает клапаны. Вращение этих валов создается зубчатой ​​цепью или зубчатым ремнем, соединенным с коленчатым валом.

Работа четырехтактного двигателя

Эти двигатели, как и любой тепловой двигатель, в каждом цикле охватывают 4 термодинамических процесса. Эти четыре процесса выполняются при каждом такте четырехтактного двигателя.

Как вы уже знаете, инсульт означает. Теперь давайте посмотрим, что делают такты в этих двигателях:

• Такт впуска: Впускной клапан открыт, а выпускной клапан закрыт. Поршень движется от ВМТ к НМТ, что создает вакуум в цилиндре, который всасывает воздух или топливную смесь в двигатель через впускной клапан.
• Такт сжатия: Клапаны остаются закрытыми, а поршень движется от НМТ к ВМТ. Таким образом, сжимая воздушную или топливную смесь в небольшой объем и тем самым повышая ее температуру.
• Рабочий ход: Когда оба клапана закрыты, свеча зажигания (в бензиновом двигателе) воспламеняет сжатую смесь. В результате воспламенения смесь расширяется, тем самым воздействуя на поршень.
• Такт выпуска: Последний такт — это открытие выпускного клапана и перемещение поршня из НМТ в ВМТ. Это движение поршня выталкивает выхлопные газы из двигателя через выпускные клапаны.

В конце четвертого такта цикл завершается, и весь процесс начинается заново; это идет постоянно.

Четырехтактный двигатель работает.

Чтобы дать вам представление о том, как быстро происходит этот процесс. Обычный двигатель велосипеда или скутера обычно работает со скоростью от 4000 до 6000 об/мин. Это означает от 4000 до 6000 оборотов коленчатого вала в минуту. Таким образом, за одну секунду оборот коленчатого вала составляет

$$4000/60 = 66,6 \text{ об/с}$$

Каждый оборот представляет собой завершение вышеуказанных четырех событий (тактов). В результате в каждую секунду описанный выше процесс происходит 33 раза (66/2) раз. Удивительно, правда? В F1, далее увеличивается в 4 раза это.

Разница между четырехтактным и двухтактным двигателем

Помимо того простого факта, что количество тактов, которое они совершают для завершения одного термодинамического цикла, эти два двигателя имеют гораздо больше различий в конструкции и работе.

Разница между двухтактными и четырехтактными двигателями:

• Клапаны вместо портов: В четырехтактном двигателе некоторые клапаны приводятся в действие распределительным валом. В то время как двухтактный двигатель имеет порты, которые открывает и закрывает поршень.
• Отдельное моторное масло: Вместо смешивания смазочного масла с топливом в четырехтактном двигателе используется картер для хранения смазочного масла, что не позволяет смазочному маслу смешиваться с топливом. Это приводит к уменьшению загрязнения и увеличению срока службы смазочного масла.
• Высокий КПД: Отсутствие продувки и правильного сгорания приводит к повышению эффективности этих двигателей.
• Половина числа рабочих тактов: Поскольку этот цикл завершается за четыре такта, т. е. 2 оборота. Поэтому он дает вдвое меньше рабочих тактов на оборот по сравнению с двухтактным двигателем.

Преимущество четырехтактного двигателя

Хотя эти четырехтактные двигатели несколько сложнее двухтактных. Несомненно, он обладает многими преимуществами, которые делают его весьма применимым в практических приложениях.

Некоторые ключевые преимущества, которыми обладают эти двигатели:

• Хорошая топливная экономичность: В целом, эти двигатели могут обеспечить достаточную топливную экономичность благодаря своей конструкции и рабочей мифологии.
• Масло не добавляется дополнительно: Присутствующая в этих системах отдельная система смазки устраняет необходимость добавления моторного масла в топливный бак для смазки.
• Долговечность: Чем выше контакт между поверхностями, тем выше износ между деталями. Четырехтактные двигатели рассчитаны на работу на более низких оборотах, что увеличивает срок службы двигателя, так как он меньше изнашивается.

Ограничения 4-тактного двигателя

Сложная и изощренная конструкция этих двигателей имеет свою цену, не только сложную в конструкции, но и более дорогостоящую в конструкции.

Области, в которых 4-тактный двигатель отступает:

• Сложная конструкция: Использование клапанов, цепи привода ГРМ и распределительного вала представляет собой небольшую часть дополнительных деталей по сравнению с двухтактным двигателем.
• Дорого: В этих двигателях больше деталей, что напрямую увеличивает стоимость этих двигателей.

Выводы

В целом 4-тактные двигатели имеют долгую историю практического применения; их более высокая эффективность и долговечность часто делают их предпочтительным выбором для производителей автомобилей. Чтобы узнать больше об их двухтактном аналоге, вы можете прочитать предыдущий пост о двухтактном двигателе.

Некоторые ключевые выводы из этого поста:

• Четырехтактный двигатель: Четырехтактные двигатели — это двигатели внутреннего сгорания (ВС), которые совершают 4 такта за 1 термодинамический цикл для выработки энергии.
• Разница между четырехтактными и двухтактными двигателями: Разница заключается в их конструкции, работе и количестве деталей.
• Преимущество: Как правило, более эффективен и долговечен без добавления дополнительного смазочного масла в топливо.
• Ограничения: Они имеют сложную конструкцию и дороги в конструкции из-за большего количества деталей.

Приложения для Android

⭐️ ⭐️ ⭐️ ⭐️ ⭐️ 1000+ | 400 000 + загрузок (всего)

Наша цель в eigenplus — научить студентов-строителей анализу конструкций и проектированию, начиная с фундаментальных принципов. Мы делаем это с помощью интерактивных приложений для Android и сопутствующих веб-статей и видео.

Наши приложения помогли более чем 400 тысячам учащихся по всему миру понять и изучить концепции проектирования конструкций. Ознакомьтесь с нашими приложениями в магазине Google Play.

УЗНАТЬ БОЛЬШЕ

Теги дизельный цикл, дизельный двигатель, четырехтактный двигатель, двигатель внутреннего сгорания, двигатель внутреннего сгорания, цикл отто, бензиновый двигатель, термодинамика, двухтактный двигатель

Четырехтактный двигатель: анимация, объяснение каждого хода

Обновлено : 08 сентября 2022 г.

Современные автомобили имеют четырехтактный двигатель. Ход – это движение поршня вверх или вниз в цилиндре между верхним и нижним положениями. Один оборот коленчатого вала равен двум тактам.

Анимация четырехтактного бензинового двигателя с прямым впрыском. Посмотрите ту же анимацию на медленной скорости.

В четырехтактном двигателе каждый цилиндр «срабатывает» при каждом втором обороте коленчатого вала.
Полный цикл сгорания состоит из двух оборотов коленчатого вала и четырех тактов:

1. Такт впуска
2. Такт сжатия
3. Рабочий такт
4. Такт выпуска.

Для иллюстрации мы создали эти две анимации четырехтактного бензинового и дизельного двигателей с непосредственным впрыском топлива. Мы выбрали двигатель с непосредственным впрыском, потому что более половины новых автомобилей с бензиновым двигателем имеют непосредственный впрыск. См. анимацию четырехтактного дизельного двигателя ниже.

Непосредственный впрыск бензина отличается от обычного впрыска топлива расположением форсунки: при обычном распределенном впрыске форсунка устанавливается во впускном канале над впускным клапаном. В бензиновом двигателе с непосредственным впрыском сопло форсунки выступает в камеру сгорания. Топливо распыляется под очень высоким давлением непосредственно в камеру сгорания.

1. Такт впуска

Такт впуска.

Коленчатый вал двигателя продолжает вращаться по инерции от предыдущего рабочего такта. Такт впуска всегда считается первым в последовательности.

Во время такта впуска поршень движется вниз, создавая над собой вакуум. Распределительный вал открывает впускной клапан (клапаны), всасывая воздух из впускного коллектора. Впускной клапан начинает открываться в конце такта выпуска предыдущего цикла.

Когда поршень движется вниз, воздух заполняет цилиндр. Вскоре после того, как поршень достигает нижнего положения, впускной клапан закрывается. Выпускной клапан закрыт во время такта впуска.

2. Такт сжатия

Такт сжатия.

Во время такта сжатия впускной и выпускной клапаны закрыты. Когда поршень движется вверх, он сжимает воздух, попавший в цилиндр.

Инжектор прямого действия впрыскивает бензин под очень высоким давлением в цилиндр во время такта сжатия, когда поршень находится ближе к верху. Непосредственно перед тем, как поршень достигает верхнего положения, искра между электродами свечи зажигания воспламеняет топливно-воздушную смесь.

Самое верхнее положение поршня называется Верхняя мертвая точка или ВМТ. Сгорание происходит в камере сгорания, которая представляет собой пространство между верхней частью поршня и головкой блока цилиндров.

3. Рабочий ход

Рабочий ход.

В рабочем такте давление горячих газов, создаваемое при сгорании, толкает поршень вниз с большой силой. Рабочий ход обеспечивает энергию для поворота колес автомобиля.

После рабочего такта коленчатый вал продолжает вращаться за счет инерции тяжелых компонентов, прикрепленных к коленчатому валу. В автомобилях с механической коробкой передач это маховик. В автомобилях с автоматической коробкой передач это гидротрансформатор.

Во время рабочего такта впускной и выпускной клапаны все еще закрыты. Когда поршень приближается к нижнему положению рабочего такта, выпускной клапан начинает открываться, позволяя горячим выхлопным газам вырываться наружу. В некоторой литературе рабочий ход называется «такт расширения» или «такт сгорания».

4. Такт выпуска

Такт выпуска.

Во время такта выпуска выпускной клапан открыт, а впускной клапан закрыт. Поршень движется вверх, выталкивая оставшиеся выхлопные газы из цилиндра в выпускной коллектор.

Такт выпуска является последним тактом цикла. Когда поршень приближается к верхнему положению (ВМТ), впускной клапан начинает открываться для такта впуска следующего цикла сгорания. Выпускной клапан закрывается сразу после достижения поршнем ВМТ.

Как работает четырехтактный дизельный двигатель:

Анимация четырехтактного дизельного двигателя.

Дизельный четырехтактный двигатель работает так же, но в дизельном двигателе нет свечи зажигания. Дизельное топливо воспламеняется из-за высокой температуры сжатого воздуха.

По этой причине дизельный двигатель имеет более высокую степень сжатия, достигаемую за счет уменьшения размера камеры сгорания. Форсунка дизельного топлива впрыскивает топливо под очень высоким давлением в конце такта сжатия.

Когда двигатель холодный, электрическая свеча накаливания нагревается, помогая воспламенить дизельное топливо. В дизельном двигателе поршень и другие компоненты сделаны более мощными, чтобы выдерживать более высокую степень сжатия.

Читать дальше:
Интерференция по сравнению с движком без интерференции
Когда требуется замена прокладки клапанной крышки?
Когда требуется замена цепи ГРМ?
Когда необходимо заменить ремень ГРМ
Как сэкономить деньги на ремонте автомобиля — Советы механика

Что такое 4-тактный дизельный двигатель?

Двигатель — это устройство, которое преобразует одну форму энергии в другую форму энергии. Двигатель внутреннего сгорания — это тепловой двигатель, в котором последовательно выполняются различные циклы операций для преобразования тепловой энергии в полезную работу. В этой статье мы собираемся обсудить принцип работы четырехтактного дизельного двигателя. Четырехтактный дизельный двигатель также известен как четырехтактный двигатель с воспламенением от сжатия.

Двигатели внутреннего сгорания работают либо по принципу искрового зажигания, либо по принципу воспламенения от сжатия.

Искровое зажигание:  Обычно бензиновый двигатель, в котором процесс сгорания воздушно-топливной смеси воспламеняется искрой от свечи зажигания повышенная температура воздуха в цилиндре из-за механического сжатия.

• 4-тактный дизельный двигатель аналогичен 4-тактному бензиновому двигателю, но единственная разница заключается в том, что в 4-тактном бензиновом двигателе используется свеча зажигания для воспламенения топливно-воздушной смеси. В дизельных двигателях (двигателях с воспламенением от сжатия) используется высокая степень сжатия. воздуху для достижения высокой температуры, достаточной для самовоспламенения впрыскиваемого топлива.
• Степень сжатия дизельных двигателей колеблется от 16 до 12, а бензиновых двигателей – от 6 до 10. два оборота коленчатого вала.
• Все четыре хода будут выполнены при повороте кривошипа на 720°.
• Во время этих четырех ударов необходимо выполнить пять действий/событий. это всасывание и сжатие, горение, расширение, выхлоп.
• Этот 4-тактный дизельный двигатель был изобретен Рудольфом Дизелем   в  1876, , поэтому этот двигатель называется дизельным двигателем .

Цикл работы четырехтактного дизеля состоит из следующих тактов:

1. Такт всасывания или впуска,
2. Такт сжатия,
3. Такт расширения или рабочий ход,
4. Такт выпуска.

Такт всасывания или впуска

Такт всасывания начинается, когда поршень находится в верхней мертвой точке (ВМТ) и собирается двигаться вниз. В это время впускной клапан открыт, а выпускные клапаны закрыты.

Что такое двигатель? Каковы его типы?

Включите JavaScript

В цилиндре будет создаваться подсос за счет движения поршня вниз (НМТ) воздух будет втягиваться в цилиндр.

Когда поршень достигает нижней мертвой точки (НМТ), такт всасывания заканчивается.

Такт сжатия

Такт сжатия начинается сразу после завершения такта всасывания. то есть поршень достигает НМТ.

Во время такта сжатия поршень перемещается из нижней мертвой точки (НМТ) в верхнюю мертвую точку (ВМТ). Благодаря этому воздух, который всасывается в цилиндр, будет сжиматься. Во время этого такта впускной и выпускной клапаны закрыты.

Воздух, который находится в цилиндре, сжимается до объема зазора, доступного, когда поршень находится в ВМТ. Этот объем называется клиренсным объемом.

Теперь топливо впрыскивается в цилиндр форсункой высокого давления в конце такта сжатия. Из-за высокой степени сжатия воздуха в цилиндре давление и температура воздуха повышаются, чего достаточно для самовоспламенения топлива, впрыскиваемого в конце такта сжатия.

Эти два такта (т. е. такта всасывания и сжатия) завершают один оборот коленчатого вала. то есть 360° вращения коленчатого вала.

Расширение или рабочий ход

Во время рабочего хода впускной и выпускной клапаны остаются закрытыми. Высокое давление продуктов сгорания выталкивает поршень из верхней мертвой точки (ВМТ) в нижнюю мертвую точку (НМТ).

Его также называют рабочим ходом, так как прямолинейное движение поршня преобразуется во вращательное движение кривошипным валом.

На этом коленчатом валу установлен маховик, собирающий избыточное количество энергии во время рабочего такта и помогающий остальным трем идеальным тактам.

Такт выпуска

В конце такта расширения выпускные клапаны открываются для выпуска продуктов сгорания из цилиндра.

Во время такта выпуска впускные клапаны остаются закрытыми.

В этом такте поршень начинает движение от нижней мертвой точки (ВМТ) к верхней мертвой точке (ВМТ) и выбрасывает все сгоревшие газы из цилиндра в атмосферу. На этом процесс выхлопа будет завершен.

Эти два такта (т. е. такты расширения и такты выпуска) завершают один оборот коленчатого вала. то есть 360° вращения коленчатого вала.

теперь цикл повторяется с первого шага снова как впуск.

Принципы работы двигателей внутреннего сгорания — искровое зажигание и воспламенение от сжатия. Четырехтактный двигатель доступен как с искровым зажиганием, так и с воспламенением от сжатия. Мы обсудили четырехтактный двигатель с двигателем с воспламенением от сжатия, то есть дизельный двигатель. также прочтите 4-тактный двигатель с искровым зажиганием. Если у вас есть какие-либо мысли, оставьте их в разделе комментариев ниже.

Принцип работы и схема 4-тактного дизельного двигателя

Как мы знаем, есть много автомобилей, которые используют дизельный двигатель в качестве источника. Подобно грузовику или автобусу, этому транспортному средству нужен большой крутящий момент, чтобы заставить его двигаться. Так что, дизель имеет место.

Это правда, дизельные двигатели имеют большой крутящий момент. Кроме того, дизельные двигатели также имеют преимущества в топливной экономичности, причина в том, что соотношение воздуха и топлива очень тонкое. Так что расход топлива становится более эффективным.

Для тех из вас, кому интересно, как работает 4-тактный дизельный двигатель, мы подробно объясним эту статью

Принцип работы четырехтактного дизельного двигателя

Двигатель транспортного средства имеет главный механизм на поршневой части. Внутри двигателя поршень движется вверх и вниз. Движение поршня вверх увеличивает объем камеры сгорания, а движение поршня вниз уменьшает объем камеры сгорания.

от изменения объема камеры сгорания дизель может работать.

А как насчет 4-этапного цикла?

Четырехтактный дизельный двигатель означает, что в одном цикле двигателя происходит четыре процесса. где каждый процесс работает за одно движение поршня. это означает, что если 4-ступенчатый двигатель имеет 4 процесса, поршень будет двигаться 4 раза (дважды вверх, дважды вниз).

Есть 5 основных частей, которые вам нужно понять в первую очередь;

Блок цилиндров, этот цилиндрический компонент используется в качестве траектории движения поршня

• Поршень, эта деталь имеет трубчатую форму и перемещается вверх и вниз внутри блока цилиндров
• Головка цилиндра, используется в качестве крышки верхней части цилиндра и места для установки некоторых навесных устройств двигателя, таких как форсунки и клапаны
• Форсунка, используется для впрыска дизельного топлива внутрь камеры сгорания под высоким давлением
• Шатун и коленчатый вал, эти два компонента используются для изменения формы энергии с направленного движения на круговое

Тогда какие процессы? Вот и все

1. Всасывающая ступенька

Такт всасывания также называют тактом впуска, то есть процессом поступления воздуха в полость цилиндра. Этот впуск воздуха происходит, когда поршень движется вниз от ВМТ (верхней мертвой точки) до НМТ (нижней мертвой точки). Это движение увеличит объем в цилиндре двигателя.

С другой стороны впускной клапан открыт, в результате чего поршень будет подсасывать воздух из впускного коллектора, так что воздух снаружи поступает во впускной клапан, заполняя полость цилиндра.

2. Ступени сжатия

Этап сжатия представляет собой процесс сжатия воздуха внутри камеры цилиндра. Зачем нужно сжимать воздух? это связано с процессом сгорания топлива.

Возможно, вы знаете, что дизельный двигатель не оборудован свечами зажигания, потому что дизельный двигатель может гореть без образования искры от свечи зажигания. Это известно как самовозгорание.

Однако для самовозгорания воздух должен сжиматься до тех пор, пока температура не превысит температуру горения дизельного топлива. Таким образом, дизельное топливо, впрыскиваемое при высокой температуре, может сгореть само по себе.

Этот этап сжатия происходит после этапа всасывания, когда поршень достигает НМТ в конце этапа всасывания, поршень снова поднимается в ВМТ. В результате происходит сужение объема цилиндра. В этом состоянии и впускной клапан, и выпускной клапан закрыты, так что сужение пространства цилиндра сжимает воздух внутри.

3. Этап сжигания

Стадия сгорания является основным процессом двигателя. В этом процессе дизельное топливо подается через форсунку в камеру сгорания.

Как мы уже говорили, температура воздуха будет подниматься выше температуры горения дизельного топлива. А когда поршень достигает ВМТ, воздух уже находится на самом высоком температурном уровне (превышающем температуру горения дизеля). В этом состоянии дизель впрыскивается через форсунки, и топливо распыляется через форсунку. В результате произошло горение, производившее мощность расширения.

Эта сила расширения заставит поршень двигаться вниз к НМТ. Расширение также используется для запуска автомобиля. Потому что мощность очень высока.

4. Ступенька выхлопа

Этап выхлопа представляет собой процесс удаления остаточных газов сгорания из камеры сгорания. Этот процесс происходит, когда поршень возвращается в ВМТ после воздействия расширения мощности сгорания.

На этом этапе выпускной клапан открывается, так что движение поршня вверх выталкивает остаточный газ сгорания в выпускной коллектор.

Заключение

Когда поршень достигает ВМТ в конце такта выпуска, цикл полностью завершен. Это означает, что есть 4 процесса: этап всасывания, когда поршень движется вниз, этап сжатия, когда поршень движется вверх, этап горения, когда поршень движется вниз, последний этап — этап выпуска, когда поршень движется вверх.

Из этого утверждения мы можем узнать, что 4-тактный двигатель производит сгорание через каждые 2 оборота коленчатого вала.

Завершающим этапом является такт выпуска, когда поршень поднимается в ВМТ на последнем этапе выпуска, поршень опускается и переходит к следующему циклу.

Спасибо за внимание, надеюсь, что это полезно для всех вас.

Принцип работы четырехтактных генераторов

Если вам интересно, что такое четырехтактный двигатель, то вы попали по адресу. Woodstock Power содержит всю необходимую основную информацию о генераторах. Важно быть информированным, чтобы вы могли принять правильное решение для вашего приложения. Мы расскажем, как работают двухтактные и четырехтактные двигатели, основные различия между ними, плюсы и минусы каждого из них. Если вам нужна помощь в определении того, какой генератор вам подходит, свяжитесь с нами и мы будем рады помочь! Теперь, вот краткий блог о том, что такое 4-тактный двигатель.

Как работают двухтактные двигатели

Во-первых, что такое двухтактный двигатель? Что такое 4-тактный двигатель? Что ж, двухтактные (или двухтактные) двигатели не имеют ни клапанов, ни специальной системы смазки. Итак, 2-тактные двигатели намного проще своих 4-тактных собратьев. Они обычно используются в ручном оборудовании для газонов и требуют масла, смешанного с топливом.

Вот как они работают:

• Сжатие топлива и воздуха в главном цилиндре (такт сжатия).
• Свеча зажигания срабатывает, вызывая взрыв, который толкает поршень вниз (рабочий ход).
• Когда поршень приближается к концу своего хода, выпускное отверстие открывается.
• Давление в цилиндре вытесняет большую часть выхлопных газов из цилиндра через выпускное отверстие.
• Когда поршень достигает дна, впускное отверстие открывается, и в главный цилиндр втягивается больше топлива и воздуха, чтобы начать процесс заново.

Плюсы

• Без клапанов, более простая конструкция
• Срабатывание один раз за оборот, поэтому он имеет более высокую выходную мощность, чем 4-тактный двигатель
• Легче, что удешевляет производство
• Возможность увеличения мощности в два раза по сравнению с 4-тактным двигателем того же размера
• Меньше обслуживания

Минусы

• Меньший срок службы, чем у 4-тактного двигателя, из-за отсутствия специальной системы смазки
• Смешивание топлива и масла для смазки двигателя может обойтись дорого
• Неэкономичные двигатели
• Производить больше загрязнения

Несмотря на то, что сегодня это редкость в генераторных установках, вы все же можете встретить отличные двухтактные двигатели, такие как популярный Detroit Diesel , модель 71 и 92 .

Принцип работы четырехтактных двигателей

Во-вторых, что такое четырехтактный двигатель? Четырехтактный двигатель имеет цикл, состоящий из 4 тактов/циклов. В этих 4-х тактах поршень совершает два оборота в двигателе, поэтому свеча зажигания срабатывает каждый второй оборот. В двигателе этого типа существует два отдельных клапана: один для впуска и один для выпуска, в отличие от двухтактного двигателя.

Эти двигатели приводят в действие газонокосилки, автомобили и генераторы. Они должны оставаться в вертикальном положении, чтобы работать, и они намного сложнее, чем двухтактные двигатели. Масло не смешивается с топливом, а хранится в картере. Отдельная система смазки разбрызгиванием находится рядом с точкой выпуска масла. Таким образом, износ происходит гораздо медленнее, чем у 2-тактных двигателей.

Вот как они работают:

• Поршень движется вверх и сжимает топливно-воздушную смесь в камере (такт сжатия).
• Топливо воспламеняется от свечи зажигания и толкает поршень вниз, создавая необходимый импульс для поддержания вращения коленчатого вала (рабочий ход).
• Поршень движется обратно вверх и выталкивает использованные/сгоревшие газы из выпускного клапана (такт выпуска).
• Поршень возвращается вниз и всасывает свежий воздух и топливо, готовясь двигаться обратно вверх и сжимать воздух (ход впуска).

Плюсы

• 4-тактные двигатели имеют больший крутящий момент, тише и надежнее
• Более длительный срок службы по сравнению с двухтактным двигателем
• Нет необходимости смешивать масло и топливо
• Работает чище, меньше загрязняется
• Гораздо более экономичный

Минусы

• Более сложная конструкция и, следовательно, труднее ремонтировать/устранять неисправности
• Мощность вдвое меньше, чем у двухтактного двигателя того же размера
• Дороже двухтактного двигателя
• Больше деталей, дороже производство, дороже ремонт
• Гораздо тяжелее

Почти все современные генераторы имеют четырехтактный двигатель.
