Четырехтактный дизельный двигатель: Рабочий цикл четырехтактного дизельного двигателя |

Содержание

Дизельный двигатель — принцип работы

Дизельный двигатель, наряду с бензиновым, является одним из двух самых распространенных типов поршневых двигателей внутреннего сгорания. Принцип его работы базируется на самовоспламенении воздушно-топливной смеси, которая подается в камеры сжигания под давлением.

Благодаря этому горючее нагревается и самовоспламеняется, что является главным отличием дизельного двигателя от бензинового и выступает основной причиной всех конструктивных и эксплуатационных изменений в силовом агрегате этого типа, а также напрямую влияет на сферу применения и частоту его использования. В статье подробно рассматривается история создания и совершенствования дизельного двигателя, устройство и принцип работы подобного оборудования, а также его основные отличия и преимущества по сравнению с бензиновой силовой установкой.

История создания и совершенствования

Первые научные разработки, касающиеся возможности использовать для воспламенения горючего в тепловой машине сжатого до высокого давления топлива, были осуществлены в 20-30-х годах 19-го века. На практике этот принцип был реализован выдающимся немецким изобретателем и инженером Рудольфом Дизелем, который в 1892 году оформил патент на изобретение двигателя оригинальной конструкции, получивший название дизель-мотор в честь его создателя. Через 3 года документ был признан США. В течение нескольких лет Дизель зарегистрировал еще несколько патентов на различные модификации дизельного двигателя.

Первый работающий агрегат был изготовлен в конце 1896 года, а его испытания прошли практически сразу – 28 января следующего года. В качестве горючего первые дизельные двигатели использовали растительные масла и легкие нефтепродукты. Силовая установка практически сразу же стала показывать высокий КПД, будучи еще и очень удобной в эксплуатации. Но в первые годы после изобретения дизельные двигатели применялись, главным образом, в тяжелых паровых машинах.

Существенно расширить сферу практического использования дизельных агрегатов позволили два ключевых усовершенствования. Первое заключалось в применении в качестве топлива керосина, что первым использовал в 1898 году другой великий инженер того времени – родившийся в России швед Рудольф Нобель. Вторым серьезным рационализаторским решением стало изобретение топливного насоса высокого давления (ТНВД), который заменил используемый ранее для сжатия горючего компрессор.

Серьезный вклад в усовершенствования ТНВД внес в 20-е годы 20-го века Роберт Бош. Он изобрел и внедрил модель встроенного насоса и бескомпрессорной форсунки, применение которых привело к существенному уменьшению габаритов дизельного двигателя, что, в свою очередь, позволило устанавливать его сначала на общественный и грузовой транспорт, а во второй половине 30-х годов – впервые использовать на легковых машинах. Дальнейшие улучшения рассматриваемого агрегата, в частности использование специального дизельного топлива, позволили силовой установке на этом типе горючего успешно конкурировать с бензиновыми двигателями, постоянно увеличивая занимаемую долю рынка.

Отличие от бензинового двигателя

Главное отличие дизельного двигателя от бензинового было упомянуто выше. Оно состоит в отсутствии системы зажигания, что объясняется использованием принципа самовоспламенения топливно-воздушной смеси в результате нагнетания давления и вызванного этим нагрева горючего. Необходимо отметить несколько ключевых следствий разницы между рассматриваемыми типами силовых установок.

Главные положительные для дизельного двигателя моменты состоят в следующем. Во-первых, отсутствие системы зажигания делает конструкцию агрегата заметно проще, повышая надежность и долговечность. Во-вторых, компрессионное воспламенение топлива обеспечивает более полное и эффективное сгорание, в результате чего повышается КПД силовой установки и снижается количество вредных выбросов.

Основным негативным следствием указанного выше отличия между двигателями внутреннего сгорания выступают более существенные требования к прочности и качеству изготовления клапанов и других деталей дизельных агрегатов. Это связано с тем, что они эксплуатируются под серьезной нагрузкой, связанной с повышенным давлением топливно-воздушной смеси.

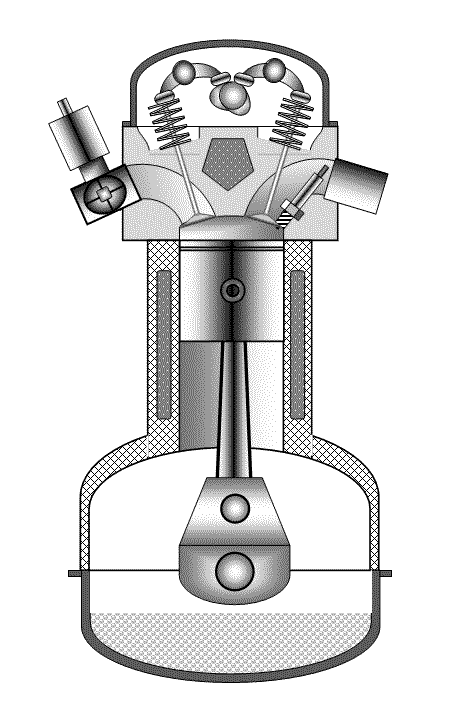

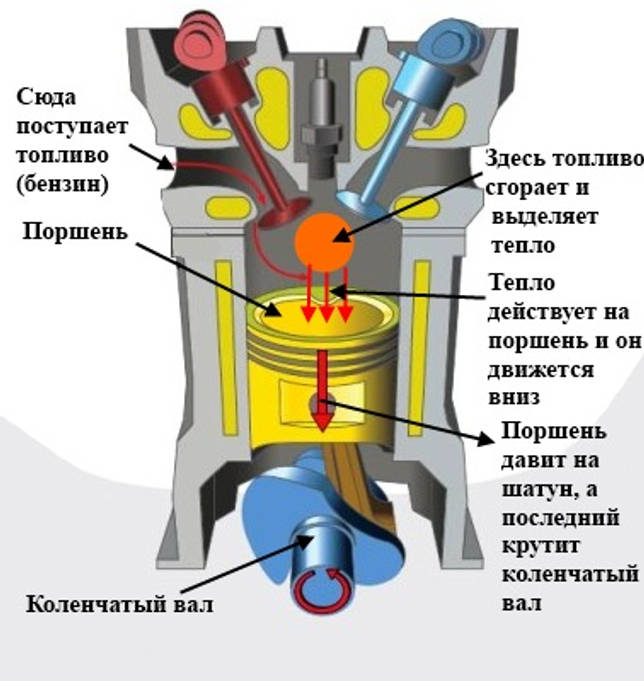

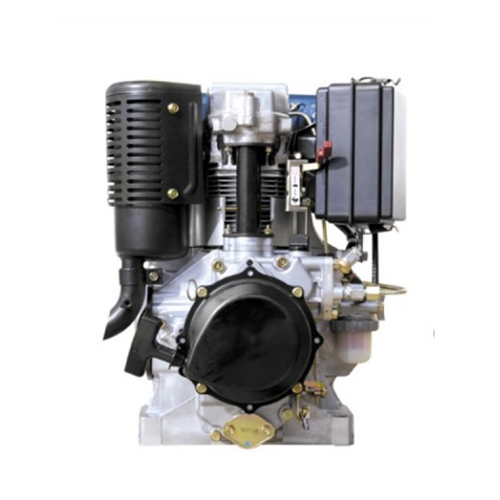

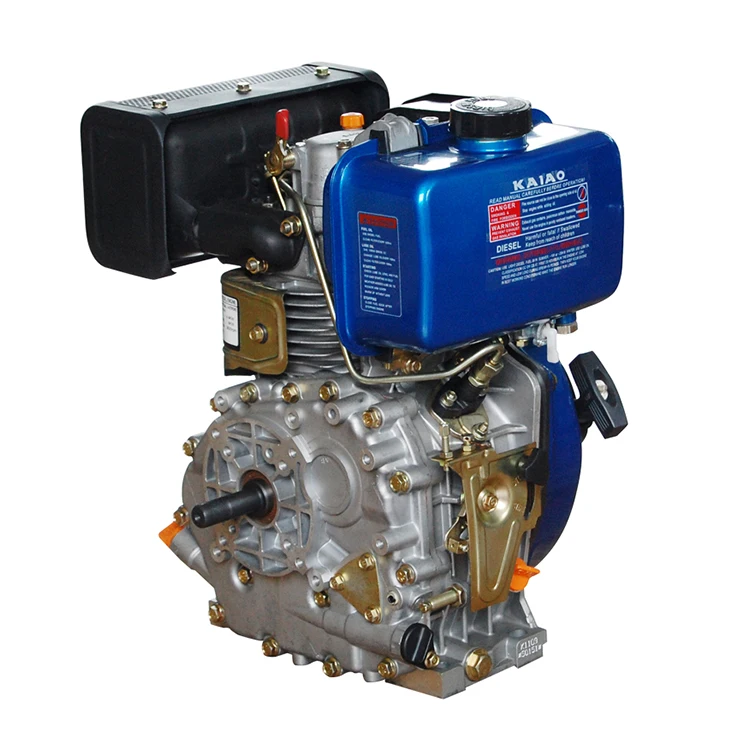

Устройство

И дизельный, и бензиновый агрегаты относятся к поршневым двигателям внутреннего сгорания, а потому имеют сходное устройство. Основными конструктивными частями силовой установки на дизельном топливе являются такие:

1. Блок цилиндров. Основа любого двигателя. Используется для размещения всех систем и узлов силового агрегата. Различаются по трем основным параметрам – числу цилиндров, схеме их расположения и способу охлаждения. Как правило, количество цилиндров является четным, максимальное их число составляет 16. Чаще всего встречаются двигатели с 2-я, 4-я, 6-ю или 8-ю цилиндрами.

Важным элементом рассматриваемого узла является так называемая ГБЦ или головка блока цилиндров. Она создает закрытое пространство, в котором происходит непосредственное сжигание топливной смеси.

2. Кривошипно-шатунный механизм. Основное назначение этого узла двигателя – преобразование перемещения поршня внутри гильзы, являющегося возвратно-поступательным, в движение коленвала, которое относится к вращательным. Главной деталью механизма считается коленвал, подвижно соединенный с блоком цилиндров, что обеспечивает вращение вала.

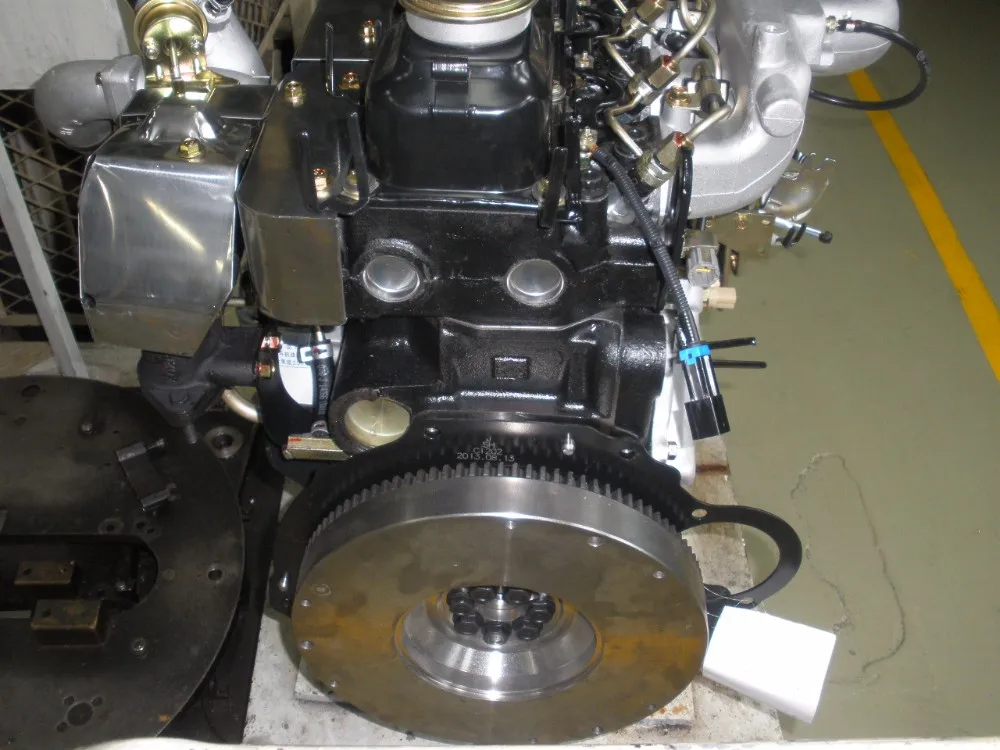

Другая важная деталь – маховик, который крепится к одному из концов коленвала. Его задача – передать крутящий момент к другим узлам транспортного средства. Ко второму концу коленвала крепится шкив и приводная шестерня топливно-распределительной системы.

3. Цилиндропоршневая группа. Включает в себя цилиндры или гильзы, поршни или плунжеры, шатуны и поршневые пальцы. Отвечает за процесс сжигания топлива с последующей передачей образовавшейся энергии для дальнейших преобразований. Камера сжигания представляет собой пространство внутри гильзы, которое с одной стороны ограничивается ГБЦ, а с другой — поршнем. Главное требование к цилиндропоршневой группе дизельного двигателя – герметичность, прочность и долговечность.

4. Топливно-распределительная система. Функциональное назначение – своевременная подача горючего в камеры сгорания и отвод из двигателя продуктов сжигания топливно-воздушной смеси. В дизельном агрегате основу системы составляют два насоса. Первый из них – низкого давления – отвечает за перемещение горючего из бака к двигателю.

Назначение второго – ТНВД – несколько шире и заключается в определении нужного количества и времени впрыска топлива, а также в обеспечении необходимого уровня давления в камере сгорания. Именно топливный насос высокого давления и соединенные с ним форсунки являются ключевыми элементами дизельного двигателя, обеспечивающими его впечатляющие эксплуатационные и технические параметры.

5. Система смазки. Предназначается для уменьшения показателей трения между отдельными узлами и деталями силовой установки. В качестве смазочного материала используются как различные масла, так и, что характерно для отдельных механизмов, непосредственно дизельное топливо. Устройство системы смазки предусматривает наличие масляного насоса, различных емкостей и соединяющих трубопроводов.

6. Система охлаждения. Основное функциональное назначение данного элемента дизельного двигателя очевидно и состоит в поддержании такого уровня температуры, который является оптимальным для работающего агрегата. Для этого используются два метода – принудительный отвод тепла от узлов двигателя и охлаждение их при помощи воздуха или жидкости. В качестве последней обычно используется вода или антифриз.

7. Дополнительные узлы – турбина и интеркулер. Турбонаддув или турбонагнетатель позволяет увеличить давление в камере сгорания, что ведет к росту производительности двигателя. Интеркулер предназначен для дополнительного и более эффективного охлаждения горячего воздушного потока, который создается в процессе эксплуатации дизельного агрегата.

Отдельного упоминания заслуживает еще одна важная часть любого современного дизельного двигателя – электрооборудование и автоматика. Именно различные приборы управления и контроля над работой агрегата позволяют добиться главного преимущества, характерного для подобных силовых установок – высокого КПД.

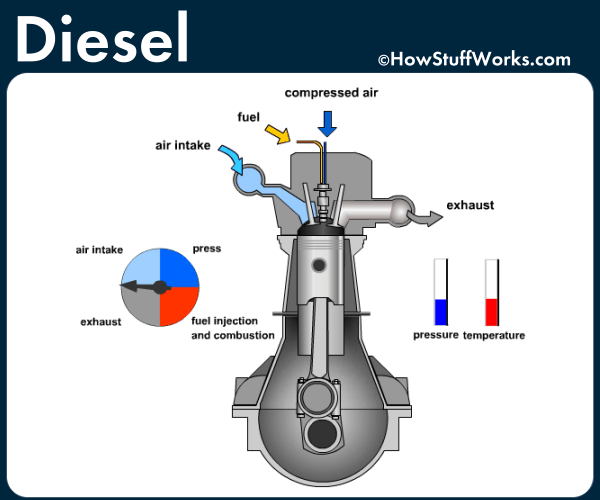

Принцип работы

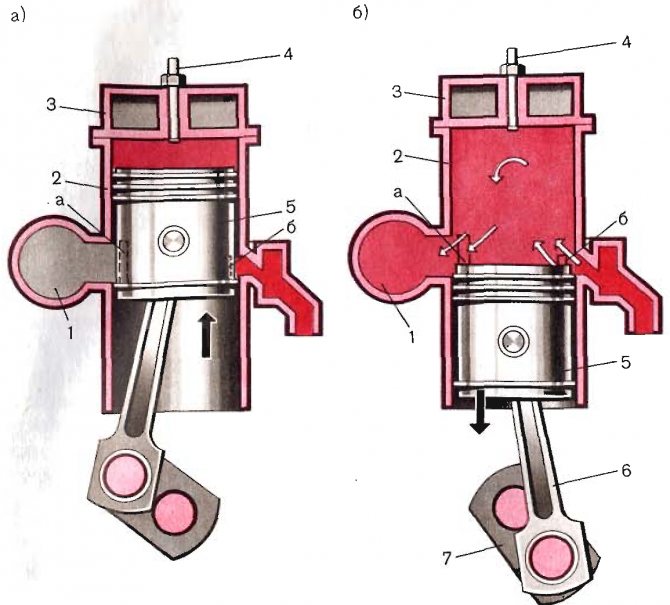

Дизельные двигатели делятся на двух- и четырехтактные. Первый вариант в сегодняшних условиях используется крайне редко, а потому детально рассматривать его попросту не имеет смысла. Стандартный принцип работы обычного четырехтактного двигателя предполагает, что вполне логично, 4 основных этапа:

1. Впуск. Коленвал поворачивается в диапазоне между 0 и 180 градусами. На этой стадии воздух подается в цилиндр.

2. Сжатие. Положение коленвала изменяется со 180 до 360 градусов. Это обеспечивает движение поршня к так называемой верхней мертвой точке (ВМТ), что приводит к сжатию воздуха в цилиндре в 16-25 раз.

3. Рабочий ход с последующим расширением. Коленвал осуществляет перемещение между 360 и 540 градусами. В камеру сжигания через форсунки впрыскивается топливо, которое при смешивании с воздухом воспламеняется. Это происходит чуть раньше, чем поршень достигает ВМТ.

4. Выпуск. Коленвал завершает оборот, перемещаясь между 540 и 720 градусами. В результате очередного перемещения поршня в верхнюю часть цилиндра из камеры сгорания удаляются отработанные газы. После этого цикл начинается заново.

Основные разновидности

Основным параметром, который используется для классификации дизельных двигателей, выступает конструкция камеры сжигания. По этому параметру различают два основных типа рассматриваемых силовых установок, на которых используется

· разделенная камера сгорания. Подача горючего производится в специальную камеру, которая называется вихревой и размещается в головке блока, соединяясь с цилиндром при помощи канала. Наличие такого дополнительного элемента позволяет добиться увеличения уровня нагнетания, что положительно сказывается на способности смеси к самовоспламенению;

· неразделенная камера сгорания. Более простая, а потому надежная конструкция, при использовании которой топливо подается непосредственно в пространство над поршнем, которое и выступает камерой сгорания. Это позволяет заметно снизить расход топлива, что, наряду с надежностью механизма, стало ключевой причиной широко распространения именно такого типа дизельных двигателей.

Особенно популярными дизельные агрегаты с неразделенной камерой сгорания стали после появления ТНВД системы Common Rail. Ее использование позволяет обеспечить оптимальный уровень давления, количества и времени впрыскивания топлива для последующего сжигания. Таким образом, достигаются все основные преимущества двигателей с разделенной камерой сгорания без присущих им недостатков.

Основные достоинства и недостатки

Широкое распространение и успешная конкуренция дизельных двигателей с бензиновыми объясняется рядом впечатляющих преимуществ. Главными из них выступают:

· КПД, достигающий 40% на обычных установках и 50% на дизельных двигателях с турбонаддувом. Такие показатели являются попросту недосягаемыми для агрегатов, использующих в качестве топлива бензин;

· мощность. Крутящий момент дизельного двигателя обеспечивается даже на малых оборотах, что гарантирует автомобилю уверенный и быстрый разгон;

· экологичность. Сгорание топлива под высоким давлением приводит к уменьшению количества образующихся в процессе эксплуатации двигателя выхлопных газов. В сегодняшних условиях этому плюсы дизелей придается все большее значение;

· надежность. Как правило, моторесурс дизельного агрегата примерно в полтора-два раза превосходит аналогичный показатель бензинового конкурента. Кроме того, отсутствие системы зажигания позволяет избавиться от многих традиционных проблем двигателей на бензине, например, слабой искры на свечах или их залива.

В числе недостатков, присущих дизельному двигателю, прежде всего, необходимо выделить два. Первый – это несколько более высокая стоимость транспортных средств, оборудованных этим типом силовой установки. Разница в цене обычно варьируется от 10 до 20%.

Второй минус – необходимость существенных эксплуатационных расходов. Это объясняется серьезными требованиями к качеству изготовления и уровню технического обслуживания автомобилей с дизельными двигателями. Однако, обращение в солидную компанию за приобретением, а также последующим обслуживанием, комплектованием и ремонтом сведет к минимуму недостатки агрегата, оставив в полной сохранности его впечатляющие достоинства.

Дизельный двигатель | Четырехтактный дизельный двигатель | Kangwo

Характеристики
Номинальная мощность: 350-700 кВт
Тип двигателя: двигатель V-типа, двигатель с использовании водяного охлаждения, Четырехтактный двигатель, двигатель с прямым впрыском топлива, двухклапанный двигатель
Цилиндр: 12
Диаметр цилиндра x Ход поршня:135 x 150 мм и 135 x 158 мм
Стандарт выбросов: евро 4, евро 5
Сертификации:CE, EU, ISO9001 международная сертификация системы менеджмента качества, GB / T28001-2011, OHSAS18001: 2007

Применения
Дизельный двигатель серии K26G / K28G 350-700кВт специально разработан для судов, мощных промышленных насосов, инженерного оборудования, сельскохозяйственного оборудования и электрогенерирующего оборудования. Это также идеальный двигатель длягенераторных установок мощностью 350-700 кВт.

Технические параметры дизельного двигателя 50 Гц

Модель двигателя	K26G610D	K26G690D	K28G755D	K28G830D	K28G900D	K28G990D
Тип двигателя	двигатель V-типа, двигатель с использовании водяного охлаждения, Четырехтактный двигатель, двигатель с прямым впрыском топлива, двухклапанный двигатель
Тип впуска	Трубонаддув/Интеркулер воздух-воздух
Номинальная мощность	410 кВт			460 кВт	505 кВт	565 кВт	610 кВт	680 кВт
Максимальная мощность	455 кВт			510 кВт	555 кВт	610 кВт	660 кВт	728 кВт
Диаметр цилиндра * Ход поршня	135*150 (мм)				135*158 (мм)
Число цилиндров	12
Тип цилиндра	Сменный мокрый цилиндр
Общий литраж	25. 8 (Л)				27.1 (Л)
Удельный расход топлива	≤200 (г / кВт · ч)
Удельный расход нефти	≤0.4 (г / кВт · ч)
Холостые обороты	750(об / мин)
Номинальная скорость	1500(об / мин)
Режим управления скоростью	Электронный регулятор
Пусковой режим	Электрический пуск
Направление вращения коленчатого вала	Против часовой стрелки /против маховика
Шум	≤117(дБ)
Дым	≤2.0
Корпус маховика	SAE NO.1/2#			SAE NO.0#
Маховик	INO.14			INO.18
Вес нетто	2200±50 (кг)				2400±50 (кг)
Длина * ширина * высота	191212021872(мм)				196212201700(мм)
Сорт топлива (GB 252)			Общие условия окружающей среды No. 0 или No.-10 легкое дизельное топливо
Горячая зона	No.10 легкое дизельное топливо
Холодная зона		No.-35 или легкое дизельное масло с нижнего точкой застывания
Моторное масло (GB 11122)	CF15W/40(ниже -5℃)

Технические параметры дизельного двигателя 60 Гц

Модель	K26G610T	K26G690T	K28G755T	K28G830T	K28G900T	K28G990T
Тип двигателя	двигатель с использовании водяного охлаждения, Четырехтактный двигатель, двигатель с прямым впрыском топлива,
Тип цилиндра	V12-типа	V12-типа	V12-типа	V12-типа	V12-типа	V12-типа
Тип впуска	Интеркулер воздух-воздух	Интеркулер воздух-воздух	Интеркулер воздух-воздух	Интеркулер воздух-воздух	Интеркулер воздух-воздух	Интеркулер воздух-воздух
Литраж (Л)	25. 8	26.6	27.1	27.1	27.1	27.1
Корпус маховика	SAE 1/2#	SAE 0#	SAE 0#	SAE 0#	SAE 0#	SAE 0#
Маховик	INO.14	INO.18	INO.18	INO.18	INO.18	INO.18
Размер (ДхШхВ) (мм)	1912×1202×1872	2006×1598×1490	1962×1220×1700	1962×1220×1700	1962×1220×1700	1962×1220×1700
Диаметр цилиндра x Ход поршня (мм)	135×150	135×155	135×158	135×158	135×158	135×158
Степень сжатия	16:1	16:1	16:1	16:1	16:1	16:1
Порядок включения	1-12-5-8-3-10-6-7-2-11-4-9	1-12-5-8-3-10-6-7-2-11-4-9	1-12-5-8-3-10-6-7-2-11-4-9	1-12-5-8-3-10-6-7-2-11-4-9	1-12-5-8-3-10-6-7-2-11-4-9	1-12-5-8-3-10-6-7-2-11-4-9
Регулятор	Электронный	Электронный	Электронный	Электронный	Электронный	Электронный
Процент регулирования скорости	0~5％	0~5％	0~5％	0~5％	0~5％	0~5％
Вес нетто (кг)	2200	1950	2400	2400	2400	2400
Емкость масляного поддона (л)	65	50	65	65	65	65
Расход масла (г / кВт. ч)	≤ 0.4	≤ 0.6	≤ 0.6	≤ 0.6	≤ 0.6	≤ 0.6
Номинальная скорость (об / мин)	1800	1800	1800	1800	1800	1800
Общий объем производства (кВт)	460	520	570	625	675	750
Резервный выход (кВт)	445	505	555	610	660	728
Стандарт выбросов	Уровень 2	Уровень 2	Уровень 2	Уровень 2	Уровень 2	Уровень 2
Мощность вентилятора (кВт)	15	15	15	15	15	22
Шум ДБ (A)	≤ 117	≤ 117	≤ 119	≤ 119	≤ 119	≤ 119
Напряжение электрической системы	24В	24В	24В	24В	24V	24V
Тип батареи	TBA	TBA	TBA	TBA	TBA	TBA
Расход топлива (г / кВт. ч)	≤ 220	≤ 210	≤ 220	≤ 220	≤ 220	≤ 220
100% нагрузка ((литр / час)	122	138	151	166	180	200
Поток отработавших газов (м3 / мин)	107.3	108.5	117.8	120.8	122.9	125.5
Поток впускного воздуха (м3 / мин)	51.1	51.6	56.1	57.5	58.5	59.5
Температураотработавших газов(° C)	600	600	600	600	600	600
Поток охлаждающего воздуха (м3 / мин)	1000	1000	1000	1000	1100	1200
Максимум. Допустимое противодавление отработавших газов	8 кПа	8 кПа	8 кПа	8 кПа	8 кПа	8 кПа

Kangwo Power оставляет за собой право изменять спецификации и дизайн без предварительного уведомления. Картинка предназначена только для справки, пожалуйста, сделайте объект стандартным или просто свяжитесь с нами перед покупкой.

Описание
Дизельные двигатели серии K26G / K28G безопасны и надежны и обладают надежной мощностью, стабильной работой и низким уровнем шума. По сравнению с аналогичными продуктами с сопоставимой мощностью, это более экономично. Компактная конструкция и точность гарантируют легкую установку и обслуживание даже в небольшом моторном отсеке.

Наши дизельные двигатели достигли европейского стандарта выбросов IV и европейского стандарта выбросов V. И прошли спецификации CE по ЕС, международную сертификацию системы менеджмента качества ISO9001, GB / T28001-2011, OHSAS18001: 2007 и другие спецификации.

Особенности
1. С монолитной конструкцией головка цилиндра изготовлена из высоколегированного чугуна. Использование тангенциального порта и турбонаддува в головке цилиндра увеличивает расход воздуха всасывания, прочность воздушного потока и мощность на литр, одновременно уменьшая выброс.
2. Улучшение системы двойного охлаждения:
Продукты этой серии изготавливаются с двухтактным насосом и двойным масляным радиатором. Конструкция улучшает его охлаждающую способность в случае высокой мощности или высокой тепловой нагрузки, что делает эти двигатели идеальными в тропических и других теплых условиях.
3. Корпус двигателя использует чугун вермикулярного графита и использует специальную охлаждающую насадку для охлаждения поршня вместе с вспомогательной масляной галереей, покрытой внутри. Эта конструкция повышает прочность, улучшает его амортизацию и снижает тепловую нагрузку в двигателе.
4. Выхлопная труба использует материал для литья под давлением, который обладает хорошей термостойкостью. Использование этого материала уменьшает утечку воздуха и улучшает температурное сопротивление.
5. В производственном процессе мы используем поршневое кольцо с керамическим покрытием и лазерный многоугольный тонкостенный цилиндр, который эффективно снижает потребление масла и экономит затраты на обслуживание.

Четырёхтактный дизельный двигатель

Изобретение может быть использовано в дизельных двигателях. Четырехтактный дизельный двигатель содержит цилиндры (1), верхнюю цилиндровую крышку (2), прикрепленную к цилиндрам (1), кривошипно-шатунный механизм, газораспределительный механизм, механизм привода вспомогательных агрегатов, механизм управления двигателем, системы смазки, питания, охлаждения и запуска. Цилиндр (1) содержит внутри перегородку (4), имеющую центральное отверстие с элементами уплотнения (5), делящую внутренний объем цилиндра (1) на две равные полости и закрыт снизу нижней крышкой (6), имеющей центральное отверстие с элементами уплотнения (7). Внутрь обеих полостей цилиндра (1) вставлены поршни (9) с элементами уплотнения (10), по одному на каждую полость, соединенные между собой штоком (11), пропущенным в центральные отверстия перегородки (4) и нижней крышки (6). Нижний конец штока (11) соединен с шатуном (12). Шатун (12) связан с кривошипом коленчатого вала (13). Перегородка (4) и поршни (9) с нижней крышкой (6) образуют в цилиндре (1) четыре рабочих камеры, каждая из которых имеет впускное устройство и выпускное устройство. Газораспределительный механизм содержит горизонтальные впускной и выпускной валы с шестернями, каждый из которых посредством цепных передач соединен с шестернями коленчатого вала (13). Вертикальные впускные и выпускные валы (42) и (44) имеют кулачки для привода впускных и выпускных клапанов. Впускной горизонтальный вал посредством шестерен соединен с впускными вертикальными валами (42). Выпускной горизонтальный вал посредством шестерен соединен с выпускными вертикальными валами (44). Технический результат заключается в упрощении газораспределительного механизма. 13 ил., 1 табл.

Настоящее изобретение относится к области машиностроения и может найти применение при конструировании дизельных двигателей.

Известен двухтактный дизельный двигатель, содержащий цилиндр с выпускными и продувочными окнами, расположенными в нижней части цилиндра, верхнюю крышку с форсункой, привернутую к цилиндру, рубашку охлаждения цилиндра и верхней крышки, воздушный нагнетатель с рессивером, выпускной коллектор, кривошипно-шатунный механизм с маховиком и поршнем, вставленным внутрь цилиндра, картер, топливный насос высокого давления, вал которого кинематически связан с коленчатым валом, а выпускной штуцер гидравлически соединен с форсункой, системы: питания, охлаждения, смазки, запуска и управления двигателем. /С.Н. Прасолов, М.Б. Амитин. Устройство подводных лодок, М.: Воениздат, 1973, с. 234-236, рис. 97/.

Недостатками аналога являются: низкий КПД, большой расход топлива, неравномерность вращения коленчатого вала и крутящего момента на нем, вибрация при работе и большие тепловые потери.

Указанные недостатки обусловлены малым полезным ходом поршня из-за наличия выпускных и продувочных окон, неполным сгоранием топлива, наличием кривошипно-шатунного механизма.

Известен также четырехтактный дизельный двигатель, содержащий цилиндры, верхнюю цилиндровую крышку, прикрепленную к цилиндрам, кривошипно-шатунный механизм, газораспределительный механизм, механизм привода вспомогательных агрегатов, механизм управления двигателем, системы: смазки, питания, охлаждения и запуска, цилиндр содержит внутри перегородку, имеющую центральное отверстие с элементами уплотнения, делящую внутренний объем цилиндра на две равные полости и закрыт снизу нижней крышкой, имеющей центральное отверстие с элементами уплотнения, внутрь обеих полостей цилиндра вставлены поршни с элементами уплотнения, по одному на каждую полость, соединенные между собой штоком, пропущенным в центральные отверстия перегородки и нижней крышки, нижний конец штока соединен с шатуном, шатун связан с кривошипом коленчатого вала, перегородка и поршни с нижней крышкой образуют в цилиндре четыре рабочих камеры, каждая из которых имеет впускное устройство и выпускное устройство. /Патент Франции FR 2252025 А5, опубликован 13.06,1975/.

Известный дизельный двигатель по патенту 2252025, как наиболее близкий по технической сущности и достигаемому полезному результату, принят за прототип.

Недостатком дизельного двигателя, принятого за прототип, является сложность газораспределительного механизма, не обеспечивающего высокие технические характеристики.

Указанный недостаток обусловлен конструкцией двигателя.

Задачей настоящего изобретения является повышение технических и эксплуатационных характеристик дизельного двигателя.

Технический результат обеспечивается тем, что в дизельном двигателе, содержащем цилиндры, верхнюю цилиндровую крышку, прикрепленную к цилиндрам, кривошипно-шатунный механизм, газораспределительный механизм, механизм привода вспомогательных агрегатов, механизм управления двигателем, системы: смазки, питания, охлаждения и запуска, цилиндр содержит внутри перегородку, имеющую центральное отверстие с элементами уплотнения, делящую внутренний объем цилиндра на две равные полости и закрыт снизу нижней крышкой, имеющей центральное отверстие с элементами уплотнения, внутрь обеих полостей цилиндра вставлены поршни с элементами уплотнения, по одному на каждую полость, соединенные между собой штоком, пропущенным в центральные отверстия перегородки и нижней крышки, нижний конец штока соединен с шатуном, шатун связан с кривошипом коленчатого вала, перегородка и поршни с нижней крышкой образуют в цилиндре четыре рабочих камеры, каждая из которых имеет впускное устройство и выпускное устройство, согласно изобретению газораспределительный механизм содержит горизонтальные впускной и выпускной валы с шестернями, каждый из которых посредством цепных передач соединен с шестернями коленчатого вала, вертикальные впускные и выпускные валы, имеющие кулачки для привода впускных и выпускных клапанов, причем впускной горизонтальный вал посредством шестерен соединен с впускными вертикальными валами, а выпускной горизонтальный вал посредством шестерен соединен с выпускными вертикальными валами.

Сущность изобретения поясняется чертежами, где:

на фиг. 1 изображен общий вид дизельного двигателя;

на фиг. 2 — вид на двигатель спереди;

на фиг. 3 — вид на двигатель сзади;

на фиг. 4 — кинематическая схема двигателя;

на фиг. 5 — устройство выпускного блока;

на фиг. 6 — кинематическая схема газораспределительного механизма;

на фиг. 7 — устройство впускного блока;

на фиг. 8 — схема устройства дизельного двигателя;

на фиг. 9 — схема системы питания двигателя;

на фиг. 10, 11, 12, 13 — схема принципа действия четырехтактного дизельного двигателя.

Четырехцилиндровый четырехтактный дизельный двигатель содержит блок цилиндров 1, верхнюю цилиндровую крышку 2, привернутую болтами к блоку цилиндров. Каждый из цилиндров 3 содержит внутри перегородку 4, имеющую центральное отверстие с элементами уплотнения 5, которая делит внутренний объем цилиндра на две равные полости. Снизу каждый цилиндр закрыт нижней крышкой 6, имеющей центральное отверстие с элементами уплотнения 7, закрепленной кольцом 8, привернутым болтами к блоку цилиндров. Внутрь обеих полостей цилиндра вставлены поршни 9 с элементами уплотнения 10, по одному на каждую полость, соединенные между собой штоком 11, пропущенным в центральные отверстия перегородки и нижней крышки. Нижний конец штока шарнирно соединен с шатуном 12, который связан с кривошипом коленчатого вала 13, размещенного в картере 14 и имеющего маховик 15. Снизу картер закрыт крышкой 16. Перегородка и поршни с нижней крышкой образуют в цилиндре четыре рабочих камеры 17, 18, 19, 20, каждая из которых имеет впускное отверстие 21, соединенное с впускным блоком 22, имеющим впускной клапан 23 и форсунку 24 и выпускное отверстие 25, соединенное с выпускным блоком 26, имеющим выпускной клапан 27. Посредством трубопроводов впускные блоки пневматически соединены с воздушным фильтром 28 нагнетателя воздуха 29, приводимого в движение электродвигателем 30, питаемым от генератора-стартера 31, шестерня 32 которого входит в постоянное зацепление с зубчатым венцом маховика. Посредством трубопроводов выпускные блоки связаны с вытяжным вентилятором 33, приводимым в движение электродвигателем, питаемым от генератора-стартера и через выпускную трубу 34 соединены с атмосферой. Газораспределительный механизм содержит горизонтальные впускной 35 и выпускной 36 валы, установленные в подшипниках блока цилиндров и имеющие зубчатые шестерни 37, 38, которые посредством цепных передач 39 соединены с шестернями 40 коленчатого вала. Впускной горизонтальный вал посредством шестерен 41 соединен с вертикальными впускными валами 42, имеющими кулачки 43, взаимодействующие с впускными клапанами впускных блоков. Выпускной горизонтальный вал посредством шестерен соединен с вертикальными выпускными валами 44, имеющими кулачки, взаимодействующие с выпускными клапанами выпускных блоков. Система питания дизельного двигателя содержит топливный бак 45, который посредством трубопроводов соединен с топливным насосом 46, связанным посредством шестерен 47, 48 с коленчатым валом. Система питания содержит также насос высокого давления 49, соединенный механически через шестерни 50, 51 с коленчатым валом, а гидравлически с форсунками впускных блоков. Насос высокого давления имеет рычаг регулирования подачи топлива 52. Системы охлаждения и смазки имеют водяной 53 и масляный 54 насосы, механически соединенные с коленчатым валом. Дизельный двигатель включает в себя все другие узлы присущие четырехтактным дизельным двигателям.

Работа четырехтактного четырехцилиндрового дизельного двигателя.

После проверки исправности всех систем дизельный двигатель запускается. Для запуска необходимо генератор-стартер 31 подключить к аккумуляторным батареям, не показанным на чертежах. Вал генератора-стартера 31 станет вращаться и через шестерню 32 вращать маховик 15, а вместе с ним и коленчатый вал 13. Рычагом 52 устанавливается необходимая подача топлива, дизельный двигатель запускается и работает следующим образом. В исходном положении (фиг. 10) верхний и нижний поршни 9 находятся в верхней мертвой точке (ВМТ). В рабочей камере 17 воздух сжат и нагрет до высокой температуры, впускной 23 и выпускной 27 клапаны закрыты и через форсунку 24 в нее насосом высокого давления 49 впрыскивается топливо (на фиг. 10) показано стрелкой. Топливо от высокой температуры в рабочей камере 17 воспламеняется и образовавшиеся газы давят на верхнюю поверхность верхнего поршня 9, который движется вниз, совершая рабочий ход, а через шток 11 заставляет двигаться вниз и нижний поршень 9, причем шатун 12 поворачивает коленчатый вал 13 в направлении, показанном стрелкой. Одновременно с этим в рабочей камере 18 происходит сжатие воздуха и оба клапана закрыты. В рабочей камере 19 открыт впускной клапан 23 и происходит подача нагнетателем воздуха 29 новой порции свежего воздуха. В рабочей камере 20 открыт выпускной клапан 27 и отработанные газы удаляются вытяжным вентилятором 33 через выпускную трубу 34 в атмосферу. Достигнув нижней мертвой точки (НМТ), верхний и нижний поршни 9 занимают положение, показанное на фигуре 11. Далее в рабочую камеру 18, где воздух сжат и нагрет, насосом высокого давления 49 через форсунку 24 впрыскивается топливо (доказано стрелкой), которое воспламеняется и образующиеся газы производят давление на нижнюю поверхность верхнего поршня 9. Одновременно с этим в рабочей камере 17 открыт выпускной клапан 27 и вытяжной вентилятор 33 удаляет отработанные газы в атмосферу. В камере 19 оба клапана закрыты и происходит сжатие воздуха. В рабочей камере 20 открыт впускной клапан 23 и нагнетатель воздуха 29 засасывает воздух из атмосферы через воздушный фильтр 28 и подает его в нее. Шток 11 и шатун 12 поворачивают коленчатый вал 13 еще на 180 градусов в положение, показанное на фиг. 12. Топливо насосом высокого давления 49 через форсунку 24 подается в рабочую камеру 19. От высокой температуры топливо воспламеняется и образовавшиеся газы производят давление на верхнюю поверхность нижнего поршня 9, совершая рабочий ход. Шток 11 и шатун 12 поворачивают коленчатый вал 13 еще на 180 градусов. Достигнув нижней мертвой точки (НМТ), поршни занимают положение, показанное на фиг. 13. При этом в рабочей камере 17 был открыт впускной клапан 23 и происходил впуск чистого воздуха, в рабочей камере 18 был открыт выпускной клапан 27 и происходил выпуск отработанных газов, а в рабочей камере 20 оба клапана были закрыты и происходило сжатие воздуха. Как только поршни достигли нижней мертвой точки (НМТ), произошла подача топлива насосом высокого давления 49 в рабочую камеру 20, где оно от высокой температуры воспламенилось. Образовавшиеся газы производят давление на нижнюю поверхность нижнего поршня 9, заставляя его перемещаться к верхней мертвой точке (ВМТ) и через шток 11 передвигать в этом же направлении верхний поршень 9. При этом в рабочей камере 17 происходит сжатие воздуха, впускной 23 и выпускной 27 клапаны закрыты, в рабочей камере 18 открыт впускной клапан 23 и нагнетатель воздуха 29 подает в нее чистый воздух, в рабочей камере 19 открыт выпускной клапан 27 и вытяжной вентилятор 33 удаляет отработанные газы в атмосферу. После возвращения поршней 9 в исходное состояние все начинается сначала. Также работают и остальные цилиндры.

Из таблицы 1 видно, что за один ход поршней совершается полный цикл четырехтактного дизельного двигателя при повороте коленчатого вала на 180 градусов.

Изобретение позволяет упростить конструкцию газораспределительного механизма, улучшить наполнение цилиндров чистым воздухом и снизить дымность выхлопных газов.

Четырехтактный дизельный двигатель, содержащий цилиндры, верхнюю цилиндровую крышку, прикрепленную к цилиндрам, кривошипно-шатунный механизм, газораспределительный механизм, механизм привода вспомогательных агрегатов, механизм управления двигателем, системы: смазки, питания, охлаждения и запуска, цилиндр содержит внутри перегородку, имеющую центральное отверстие с элементами уплотнения, делящую внутренний объем цилиндра на две равные полости и закрыт снизу нижней крышкой, имеющей центральное отверстие с элементами уплотнения, внутрь обеих полостей цилиндра вставлены поршни с элементами уплотнения, по одному на каждую полость, соединенные между собой штоком, пропущенным в центральные отверстия перегородки и нижней крышки, нижний конец штока соединен с шатуном, шатун связан с кривошипом коленчатого вала, перегородка и поршни с нижней крышкой образуют в цилиндре четыре рабочих камеры, каждая из которых имеет впускное устройство и выпускное устройство, отличающийся тем, что газораспределительный механизм содержит горизонтальные впускной и выпускной валы с шестернями, каждый из которых посредством цепных передач соединен с шестернями коленчатого вала, вертикальные впускные и выпускные валы, имеющие кулачки для привода впускных и выпускных клапанов, причем впускной горизонтальный вал посредством шестерен соединен с впускными вертикальными валами, а выпускной горизонтальный вал посредством шестерен соединен с выпускными вертикальными валами.

Четырехтактный дизель без наддува

Четырехтактный дизель без наддува (рис. 1). Рабочий цикл — цикл реального двигателя.

Рабочий цикл четырехтактного дизеля осуществляется в четыре такта. В период первого такта происходит заполнение рабочего цилиндра воздухом. При движении поршня а от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ) происходит засасывание воздуха в цилиндр из окружающей среды. Воздух поступает через патрубок б и открытый впускной клапан в. Впускной и выпускной клапаны расположены в крышке цилиндра и приводятся в действие от распределительного вала, число оборотов которого в два раза меньше Числа оборотов коленчатого вала. Моменты открытия и закрытия клапанов не совпадают с положением поршня в мертвых точках. Для выражения продолжительности открытия клапанов в углах поворота коленчатого вала пользуются круговыми диаграммами распределения.

Для увеличения продолжительности открытия впускного клапана (что необходимо для увеличения веса заряда воздуха) он открывается раньше прихода поршня в ВМТ (точка 1, см. рис. 1—3) и закрывается позже НМТ (точка 2, см. рис. 1—3).

Открытие впускного клапана с углом опережения ?_1-1” (см. рис. 2) производится с целью получения наибольшего проходного сечения клапана при положении поршня в ВМТ. Величина угла запаздывания закрытия впускного клапана ?_2-2” определяется моментом достижения в цилиндре атмосферного давления.

Чем быстроходнее двигатель, тем будет больше величина угла ?_2-2”. Обычно угол ?_1-1” составляет 20 — 30°, а ?_2-2”— 20—40°.

Таким образом, полный угол открытия впускного клапана (полный угол впуска) ф_вп будет равен

В период второго такта происходит сжатие заряда воздуха, поршень движется от НМТ к ВМТ, при этом клапаны впускной и выпускной закрыты (точки 2—3, см. рис. 1—3). Давление воздуха в конце сжатия (точка 3) достигает 30—40 кГ/см², а температура 600—700° С. До прихода поршня в ВМТ, в период такта сжатия, форсункой е в цилиндр (см. рис. 1) подается распыленное топливо. Опережение подачи топлива (точка 3′, см. рис. 3) определяется требуемой продолжительностью подготовки топлива к самовоспламенению и тем, что некоторая часть топлива должна сгореть по достижении поршнем ВМТ.

Величина угла опережения подачи топлива ?_3’-3 зависит от числа оборотов двигателя и обычно составляет 10—30°. Распыленное топливо в среде сжатого сильно нагретого воздуха самовоспламеняется, после чего в цилиндре протекает процесс сгорания топлива.

Одновременно с горением ранее впрыснутого топлива происходит дальнейшая подача топлива через форсунку. Продолжительность сгорания зависит от периода подачи топлива (от угла подачи). Заканчивается процесс сгорания (точка 4, см. рис. 2 и 3) позже конца подачи, так как последним каплям впрыскиваемого топлива нужно время на сгорание. В результате сгорания топлива температура газов повышается до 1700—1800° С, а максимальное давление цикла достигает 50—80 кГ/см². Развивающееся давление в цилиндре действует на поршень и перемещает поршень от ВМТ к НМТ, совершая полезную механическую работу.

Таким образом, третий такт включает в себя одновременное сгорание топлива и расширение продуктов сгорания (только расширение продуктов сгорания после конца сгорания топлива). Третий такт называют рабочим тактом, т. е. в период протекания этого такта двигателем совершается механическая работа.

В конце расширения открывается выпускной клапан г (см. рис. 1) и отработавшие газы удаляются из цилиндра в патрубок д и далее в выпускной тракт двигателя. С целью уменьшения оказываемого противодавления отработавшими газами поршню в период четвертого такта — выпуска клапан г открывается раньше прихода поршня в НМТ. Угол опережения открытия выпускного клапана ?_5-5’ устанавливается таким, чтобы давление в цилиндре к моменту прихода поршня в НМТ снизилось почти до атмосферного. Величина угла ?_5-5’ обычно составляет 40—45°.

Для лучшей очистки цилиндра от отработавших газов закрытие выпускного клапана производится с опозданием — после того как поршень перейдет ВМТ. Угол запаздывания закрытия выпускного клапана ?_6’-6 (см. рис. 2) составляет 10—15°.

В период поворота коленчатого вала между точками 1—6 (см. рис. 2) впускной и выпускной клапаны одновременно открыты. Угол поворота вала, в течение которого одновременно открыты впускной и выпускной клапаны, называется углом перекрытия клапанов. В дизелях без наддува угол перекрытия клапанов примерно составляет 30—45°. Полный угол выпуска будет равен

После окончания выпуска рабочий цикл повторяется в той же последовательности.

Рассмотрев рабочий цикл четырехтактного дизеля и построив индикаторную и круговую диаграммы, можно сделать следующие обобщения.

Из четырех тактов двигателя (720° поворота коленчатого вала) только один III такт (рабочий такт) совершает полезную работу.

В период I и IV тактов двигатель работает как насос с затратой энергии (насосные потери двигателя).

В период II такта двигатель работает как компрессор с затратой энергии, которая используется в процессе расширения, за исключением потери вследствие необратимости процессов сжатия и расширения.

Необходимая равномерность вращения коленчатого вала двигателя достигается запасом кинетической энергии маховика и за счет рабочих ходов других цилиндров.

Продолжительность и моменты открытия и закрытия клапанов влияют на мощность и экономичность двигателя, и оптимальные значения их устанавливаются опытным путем в период регулировочных испытаний головного двигателя (первого из данной серии).

После окончания выпуска рабочий цикл повторяется в той же последовательности.

В период I и IV тактов двигатель работает как насос с затратой энергии (насосные потери двигателя).

Принцип действия дизельного двигателя

Дизель — это двигатель внутреннего сгорания с КПД более 50%. Большое значение этому агрегату дают низкий расход топлива и низкая токсичность. Дизельный двигатель адаптирован к наддуву воздуха — за счет этого повышается мощность, кпд и уменьшается содержание вредных веществ в отработанном газе (ОГ). Дизели работают по двухтактному и четырехтактному принципу. Но большинство автомобилей сегодня используют четырехтактный принцип.

Принцип действия

Дизельный двигатель может быть одноцилиндровым или многоцилиндровым. При сгорании дизельного топлива в камере сгорания повышается давление, которое заставляет поршень совершить возвратно-поступательное действие в цилиндре. Этот принцип действия называется «поршневой двигатель». Шатун преобразует возвратно-поступательное движение во вращательное движение коленвала. Маховик на коленвале сглаживает неравномерное вращение из-за последовательного сгорания топлива в отдельных цилиндрах.

Четырехтактный процесс

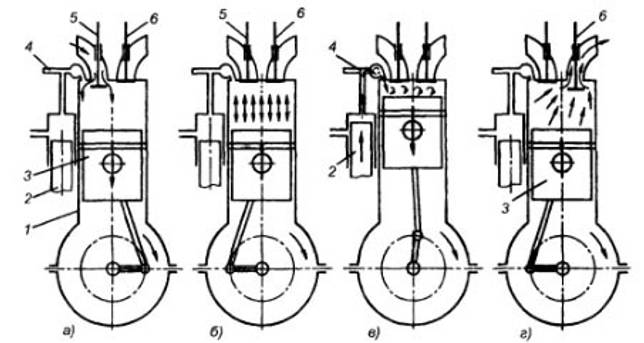

Рисунок 1- Четырехтактный процесс

а — такт впуска; б — такт сжатия; в — рабочий ход; г — такт выпуска; 1— впускной клапан; 2 — форсунка; 3 — выпускной клапан; 4 — цилиндр; 5 — поршень; 6 —топливный насос высокого давления

Первый такт — впуск

Поршень, находящийся в верхней точке, начинает движение вниз и увеличивается объем цилиндра. Через открытый впускной клапан в цилиндр засасывается воздух. В нижней мертвой точке поршня, объем цилиндра становится максимально допустимым.

Второй такт — сжатие

Впускной клапан закрыт и поршень, начиная своё движение, сжимает воздух, который от степени сжатия начинает нагреваться до высокой температуры (максимально доходящей до 900 С). В конце процесса сжатия в разогретый воздух форсункой впрыскивается топливо. В верхней мертвой точке поршня объем цилиндра достигает минимальное значение.

Третий такт — рабочий ход

После задержки воспламенения (это связано с углом поворота коленвала) происходит рабочий ход. Топливо в сильно сжатом воздухе воспламеняется и сгорает в камере сгорания. Из-за этого заряд топливовоздушной смеси, созданной ТНВД, разогревается и давление поднимается выше. Количество впрыснутого топлива определяется количество освобожденной при сгорании энергии. Под действием давления поршень опускается вниз и тепловая энергия преобразуется в кинетическую. Кривошипно-шатунная система переводит кинетическую энергию поршня в энергию вращения коленвала.

Четвертый такт — выпуск

Незадолго до того, как поршень достигнет нижней мертвой точки, открывается выпускной клапан. Горячий газ находящийся под давлением выходит из цилиндра. Движение поршня вверх позволяет вытеснить остаток газа. Коленвал проходит два оборота и цикл повторяется сначала.

Кулачки впуска и выпуска распредвала отвечают за работу (открытия и закрытия) клапанов. Распредвал приводится от коленвала зубчатым ремнем или шестернями. Рабочий цикл, при четырех вышеописанных тактах, совершается за два оборота коленвала, поэтому распредвал вращается с частотой меньшей вдвое, чем коленчатый.

В момент перехода от такта выпуска к такту впуска — клапаны открыты одновременно. Этот момент называется — перекрытие клапанов. В это время отработавшие газы вытесняются новым воздухом в выпускной коллектор, таким образом охлаждая цилиндр.

Степень сжатия в двигателе оказывает влияние на:

процесс холодного пуска;
крутящий момент;
расход топлива;
шумность работы;
эмиссию отработанных газов.

Принцип работы двигателя определил наличие следующих систем:

кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня под воздействием давления газов во вращательное движение коленчатого вала;

механизм газораспределения, предназначенный для своевременного наполнения цилиндров горючей смесью или воздухом и выпуска отработавших газов в атмосферу;

система смазки, предназначенная для очистки и подачи к трущимся сопряженным поверхностям двигателя необходимого для смазки и охлаждения этих поверхностей количества масла;

система охлаждения, служащая для охлаждения всех нагреваемых деталей двигателя путем отвода от них тепла;

система питания, предназначенная для подачи в цилиндры дозированного количества топлива или горючей смеси в распыленном состоянии;

система пуска, предназначенная для быстрого и уверенного запуска двигателя при любых температурных условиях.

TNVD.ORG, 2022

Если вы хотите найти милую проститутку, сделайте это с помощью веб-сайта http://prostitutkikazani.date. После тяжелого рабочего дня секс с шлюхами будет для вас самым лучшим выводом.

Спасибо, Ваше сообщение успешно отправлено!

Доклад Дизельный двигательпо физике 8 класс

Энциклопедия
Разное
Дизельный двигатель

Изобретатель Рудольф Дизель известен миру только одним творением – двигателем внутреннего сгорания, который, в честь своего создателя, так же называют дизельным двигателем. Своему творению гений посвятил всю жизнь. Его изобретение способствовало развитию многих отраслей науки, машиностроения, а также многократно повысило экономику страны.

Мысль о создании механизма, обладающего большим КПД относительно самой производительной в те времена паровой машины, зародилась у Дизеля еще в студенческие времена, во время его обучения в Мюнхенской высшей политехнической школе. Но до получения патента на изобретение в 1893 году, у молодого человека уйдут годы плодотворной работы.

Сконструирован четырехтактный двигатель был в 1897 году. Многократные опыты предшествовали великому открытию: Дизель вывел закономерность – чем выше степень сжатия горючей смеси, тем выше будет производительность механизма. Но первые образцы изобретения потерпели крах. От сильного сжатия, смесь перегревалась и вспыхивала раньше, аппарат выходил из строя. Изобретатель нашел выход из этой ситуации, заменив топливо чистым воздухом.

Каков же принцип работы, сконструированного Дизелем четырехтактного двигателя?

Первый такт работы называет впуском. Название говорит само за себя – поршень двигателя опускается вниз и в цилиндр через специально предназначенный клапан поступает воздух.

После этого следует второй такт – сжатие. На этом этапе работы двигателя все клапаны закрываются (создается закрытое пространство) и поршень движется вверх. Таким образом, воздух, поступивший в цилиндр в ходе первого такта, сильно сжимается в объеме и, по законам физики, нагревается. Настает время для впрыскивания горючей смеси через специальные распылители жидкости – форсунки.

Вся основная работа двигателя заключена в третьем такте. Он носит название такт рабочего хода. После того, как в цилиндр поступило топливо, оно начинает смешиваться с находящимся внутри горячим воздухом, превращаясь в воспламеняющуюся смесь. Поршень медленно движется вниз. Впрыскивание топлива продолжается во время всего третьего такта с некоторой периодичностью – этот процесс необходим для сохранения постоянного давления на поршень. Энергия сгорания топлива преобразуется в другие виды энергии.

В начале последнего четвертого такта открывается еще один клапан – выпускной. Поршень вновь движется вверх, «подталкивая» выхлопные газы в отверстие клапана. Такт получил название выпуска.

Сегодня существует множество разновидностей дизельного двигателя двухтактного и четырехтактного, о котором шла речь в докладе. Сконструированы дизели с разделенной и неразделенной камерой впрыска. Усовершенствованы материалы, из которых изготовлены механизмы; используется дешевое и качественное топливо. Но сам процесс работы двигателя не меняется. Дизель сконструировал уникальный, экономичный, производительный, столетие не имевший конкурентов механизм.

Двигатель Дизеля, работающий без зажигательного аппарата и на дешевом топливе сразу нашел применение в промышленности. Изобретатель прославился на весь мир. По сегодняшний день его творение, усовершенствованное и доработанное, используется в тепловозах, автомобилях, тракторах и другой сельскохозяйственной и строительной технике.

8 класс, по физике

Дизельный двигатель

Четырехтактный дизельный двигатель

Дизельный цикл – дизельный двигатель

В 1890-х годах немецкий изобретатель Рудольф Дизель запатентовал свое изобретение эффективного, медленно горящего двигателя внутреннего сгорания с воспламенением от сжатия. Первоначальный цикл, предложенный Рудольфом Дизелем, представлял собой цикл с постоянной температурой. В последующие годы Дизель понял, что его первоначальный цикл не будет работать, и он принял цикл постоянного давления, известный как цикл Дизеля .

Дизельный цикл является одним из наиболее распространенных термодинамических циклов , встречающихся в автомобильных двигателях, а описывает работу типичного поршневого двигателя с воспламенением от сжатия. Дизельный двигатель по принципу действия аналогичен бензиновому двигателю. Самое главное отличие состоит в том, что:

В начале такта сжатия в цилиндре нет топлива. Поэтому самовоспламенения в дизельных двигателях не происходит.
В дизельном двигателе вместо искрового зажигания используется воспламенение от сжатия.
Из-за высокой температуры, возникающей при адиабатическом сжатии, топливо самовозгорается при впрыске. Поэтому свечи зажигания не нужны.
Перед началом рабочего такта форсунки начинают впрыскивать топливо непосредственно в камеру сгорания. Поэтому первая часть рабочего хода происходит примерно при постоянном давлении.
В дизельных двигателях можно достичь более высокой степени сжатия, чем в двигателях Отто.

Дизельный двигатель работает аналогично бензиновому двигателю. На этой картинке двигатель Отто, который воспламеняется от свечи зажигания, а не от сжатия.

Четырехтактный двигатель – двигатель Отто
Источник: wikipedia.org, собственная работа Zephyris, CC BY-SA 3.0

В отличие от цикла Отто , цикл Дизеля не выполняет подвод изохорного тепла. В идеальном цикле Дизеля система, выполняющая цикл, проходит серию из четырех процессов: два изоэнтропических (обратимых адиабатических) процесса чередуются с одним изохорным процессом и одним изобарическим процессом.

Поскольку принцип Карно гласит, что ни один двигатель не может быть более эффективным, чем реверсивный двигатель ( тепловой двигатель Карно ), работающий между одними и теми же высокотемпературными и низкотемпературными резервуарами, дизельный двигатель должен иметь более низкий КПД, чем КПД Карно . Типичный дизельный автомобильный двигатель работает с тепловым КПД примерно от 30% до 35% . Около 65—70% отбрасывается в виде сбросного тепла, не превращаясь в полезную работу, т. е. работу, переданную колесам. В общем, двигатели, использующие цикл Дизеля, обычно более эффективны, чем двигатели, использующие цикл Отто. Дизельный двигатель имеет самый высокий тепловой КПД среди всех существующих двигателей внутреннего сгорания. Тихоходные дизельные двигатели (используемые на судах) могут иметь тепловой КПД, превышающий 50% . Самый большой дизельный двигатель в мире достигает 51,7%.

Четырехтактный дизельный двигатель

Дизельные двигатели могут быть двухтактными или четырехтактными. Четырехтактный дизельный двигатель представляет собой двигатель внутреннего сгорания (ВС), в котором поршень совершает четыре отдельных хода при вращении коленчатого вала. Под ходом понимается полный ход поршня вместе с цилиндром в любом направлении. Следовательно, каждый удар не соответствует одному термодинамическому процессу, описанному в главе 9.0005 Дизельный цикл – Процессы.

Четырехтактный двигатель состоит из:

Такт впуска – Поршень движется от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ), цикл проходит точки 0 → 1 В этом такте впускной клапан открыт, в то время как поршень втягивает воздух (без топлива) в цилиндр, создавая вакуумное давление в цилиндре посредством своего движения вниз.
Такт сжатия – Поршень движется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ), и цикл проходит точки 1 → 2 . В этом такте закрыты впускной и выпускной клапаны, что приводит к адиабатическому сжатию воздуха (т. е. без передачи тепла в окружающую среду или из нее). Во время этого сжатия объем уменьшается, а давление и температура повышаются. В конце этого такта топливо впрыскивается и сгорает в сжатом горячем воздухе. В конце этого такта коленчатый вал совершил полный оборот на 360 градусов.
Рабочий такт – Поршень движется от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ), и цикл проходит точки 2 → 3 → 4. В этом такте и впуск, и выпуск клапаны закрыты. В начале рабочего такта почти изобарическое сгорание происходит между 2 и 3. В этом интервале давление остается постоянным, так как поршень опускается, а объем увеличивается. При 3 впрыск топлива и сгорание завершаются, и в цилиндре находится газ с более высокой температурой, чем при 2. Между 3 и 4 этот горячий газ расширяется, опять же примерно адиабатически. В этом такте поршень движется к коленчатому валу, объем увеличивается, и работа совершается газом над поршнем.
Такт выпуска. Поршень движется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ), и цикл проходит 4 → 1 → 0. камера. В конце этого такта коленчатый вал совершил второй полный оборот на 360 градусов.

Обратите внимание, что: В идеальном случае адиабатическое расширение должно продолжаться до тех пор, пока давление не упадет до уровня окружающего воздуха. Это увеличило бы тепловой КПД такого двигателя, но это также вызывает практические трудности с двигателем. Просто двигатель должен быть намного больше.

Примеры степеней сжатия – бензин по сравнению с дизельным двигателем

Степень сжатия в бензиновом двигателе обычно не намного выше 10:1 из-за потенциальной детонации двигателя (самозажигание) и не ниже 6: 1 .
Subaru Impreza WRX с турбонаддувом имеет степень сжатия 8,0:1 . Как правило, двигатели с турбонаддувом или наддувом уже имеют сжатый воздух на впуске воздуха. Поэтому они обычно строятся с более низкой степенью сжатия.
Стандартный двигатель Honda S2000 (F22C1) имеет степень сжатия 11,1:1 .
Некоторые атмосферные двигатели спортивных автомобилей могут иметь степень сжатия до 12,5 : 1 (например, Ferrari 458 Italia).
В 2012 году Mazda выпустила новые бензиновые двигатели под торговой маркой SkyActiv со степенью сжатия 14:1 . Остаточный газ снижается за счет использования выхлопных систем двигателя 4-2-1, внедрения поршневой полости и оптимизации впрыска топлива для снижения риска детонации двигателя.
Дизельные двигатели имеют степень сжатия, которая обычно превышает 14:1, а также распространены степени выше 22:1.

Ссылки:

Ядерная и реакторная физика:

Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Addison-Wesley, Reading, MA (1983).
Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную технику, 3-е изд., Prentice-Hall, 2001, ISBN: 0-201-82498-1.
WM Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
Гласстоун, Сезонске. Разработка ядерных реакторов: разработка реакторных систем, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
WSC. Уильямс. Ядерная физика и физика элементарных частиц. Кларендон Пресс; 1 издание, 1991 г., ISBN: 978-0198520467
Кеннет С. Крейн. Введение в ядерную физику, 3-е издание, Wiley, 1987, ISBN: 978-0471805533
Г. Р. Кипин. Физика ядерной кинетики. Паб Эддисон-Уэсли. Ко; 1-е издание, 1965 г.
Роберт Рид Берн, Введение в работу ядерного реактора, 1988.
Министерство энергетики, ядерной физики и теории реакторов США. DOE Fundamentals Handbook, Volume 1 and 2. January 1993.

Advanced Reactor Physics:

К. 0-894-48033-2.
К. О. Отт, Р. Дж. Нойхольд, Введение в динамику ядерных реакторов, Американское ядерное общество, 1985, ISBN: 0-894-48029-4.
Д. Л. Хетрик, Динамика ядерных реакторов, Американское ядерное общество, 1993, ISBN: 0-894-48453-2.
Э. Э. Льюис, В. Ф. Миллер, Вычислительные методы переноса нейтронов, Американское ядерное общество, 1993, ISBN: 0-894-48452-4.

Другие ссылки:

Дизельный двигатель – утилизация автомобилей

См. выше:

Дизельный цикл

Принцип работы четырехтактного дизельного двигателя – Engihub

Все студенты, изучающие дизельный двигатель, прошли через слово «дизельный двигатель», особенно машиностроение. Эти люди могут лучше знать принцип работы дизельного двигателя, а также автомобильного двигателя.

Если у вас нет степени бакалавра в области машиностроения, вы все равно легко поймете, как работает двигатель внутреннего сгорания. Вам просто нужно прочитать статью полностью.

Дизельный двигатель широко используется в автомобилестроении, автомобильной промышленности и автопроизводителях. Его также можно использовать в дизельных генераторах и на кораблях. В настоящее время сельскохозяйственный насос также приводится в действие небольшим дизельным двигателем.

Если вы механик по дизельным двигателям или хотите стать техником и механиком по обслуживанию дизельных двигателей, эта статья для вас.

Я хотел бы поделиться подробностями в очень простой форме, чтобы вы лучше поняли работу двигателя.

В дизельном двигателе в качестве топлива используется дизельное топливо, легкое и тяжелое топливо. Это топливо воспламеняется путем впрыскивания в цилиндр двигателя воздуха, сжатого до очень высокого давления.

Температура этого сжатого воздуха достаточно высока для воспламенения топлива. Следовательно, в дизельном двигателе не используется свеча зажигания.

Этот высокотемпературный сжатый воздух, используемый в виде очень тонкого распыления, впрыскивается с контролируемой скоростью. Итак, сгорание топлива происходит при постоянном давлении.

Для этой операции используется топливная форсунка, топливный насос высокого давления или топливный распылитель. Мощность генерируется при завершении рабочего хода.

Такт всасывания

В этом такте поршень движется вниз от верхней мертвой точки к нижней мертвой точке. В результате впускной клапан открывается, и воздух всасывается в цилиндр.

После забора достаточного количества воздуха под давлением всасывающий клапан закрывается в конце хода. Выпускной клапан остается закрытым во время этого такта.

Такт сжатия

В этом такте поршень движется вверх от нижней мертвой точки к верхней мертвой точке. Во время этого такта впускной и выпускной клапаны закрыты.

Воздух, всасываемый в цилиндр во время такта всасывания, захватывается внутри цилиндра и сжимается за счет движения поршня вверх.

В дизельном двигателе используется очень высокая степень сжатия, в результате чего воздух в конечном итоге сжимается до очень высокого давления — до 40 кг/см², при этом давлении температура воздуха достигает 1000° Цельсия, что достаточно для воспламенения топлива.

Такт постоянного давления

В этом такте топливо впрыскивается в горячий сжатый воздух, где оно начинает гореть при постоянном давлении. При перемещении поршня в верхнюю мертвую точку подача топлива прекращается.

Следует сказать, что топливо впрыскивается в конце такта сжатия, и впрыск продолжается до точки отсечки, но на практике зажигание начинается до конца такта сжатия, чтобы обеспечить метка зажигания.

Рабочий или Рабочий ход

В этом такте впускной и выпускной клапаны остаются закрытыми.

Горячие газы (которые образуются в результате воспламенения топлива во время такта сжатия) и сжатый воздух теперь адиабатически расширяются в цилиндре, толкая поршень вниз, и, следовательно, совершается работа.

В конце хода поршень наконец достигает нижней мертвой точки.

Такт выпуска

В этом такте поршень снова движется вверх. Выпускной клапан открывается, а впускной и топливный клапаны закрываются. Большая часть сгоревших топливных газов улетучивается за счет собственного расширения.

Движение поршня вверх выталкивает оставшиеся газы через открытый выпускной клапан. В камере сгорания остается лишь небольшое количество выхлопных газов.

В конце такта выпуска выпускной клапан закрывается, и цикл завершается.

Так как при работе впускного и выпускного клапана возникает некоторое сопротивление и некоторая часть продуктов сгорания остается внутри цилиндра во время цикла, что приводит к насосным потерям.

Эти насосные потери рассматриваются как отрицательная работа и поэтому вычитаются из фактической работы, выполненной в течение цикла. Это даст нам сеть, сделанную из цикла.

На самом деле все эти удары выполняются с такой быстрой скоростью; вы не можете видеть это шаг за шагом, но это происходит в каждом четырехтактном двигателе.

Помимо этой информации, вам предлагается прочитать кое-что еще снизу. Книги по инженерии

Итак, здесь вы найдете лучшие инженерные ресурсы для получения дополнительной информации

Чтобы получить более подробную информацию по теме, я также рекомендую прочитать

Двигатели внутреннего сгорания
Основы двигателей внутреннего сгорания
Основы инженерии внутреннего сгорания
Учебник по двигателям внутреннего сгорания

Если вам понравился пост, поделитесь им с друзьями, а также в социальных сетях.

Четырехтактный двигатель: анимация, объяснение каждого хода

Обновлено: 08 сентября 2022 г.

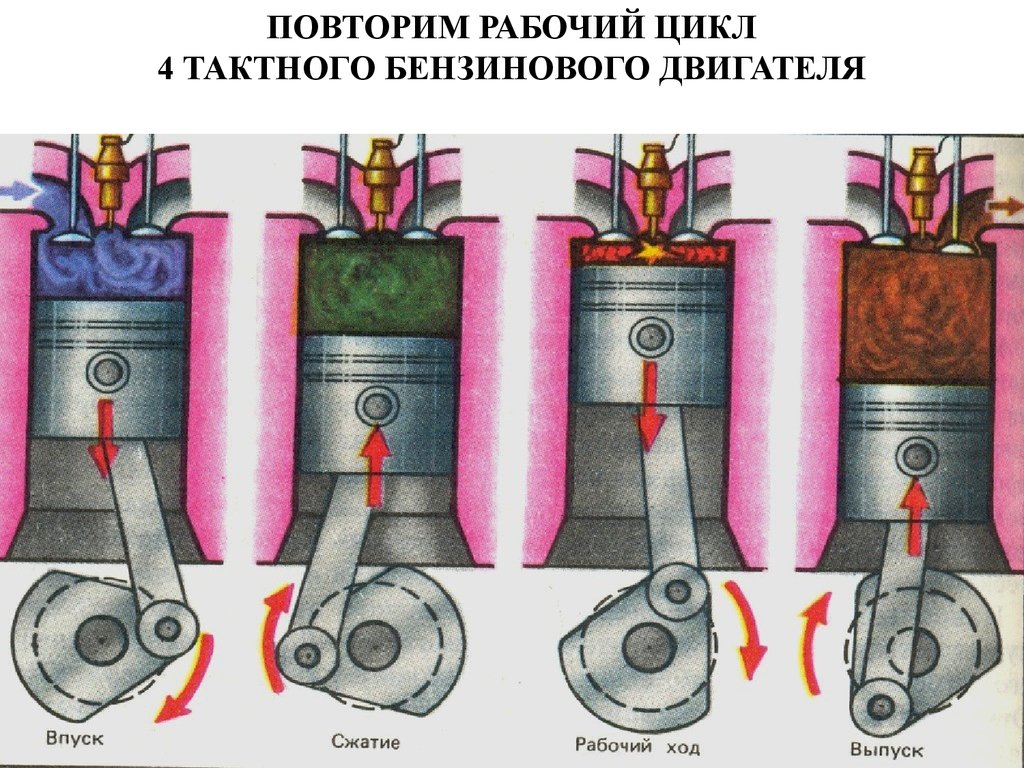

Современные автомобили имеют четырехтактный двигатель. Ход – это движение поршня вверх или вниз в цилиндре между верхним и нижним положениями. Один оборот коленчатого вала равен двум тактам.

Анимация четырехтактного бензинового двигателя с прямым впрыском. Посмотрите ту же анимацию на медленной скорости.

В четырехтактном двигателе каждый цилиндр «срабатывает» при каждом втором обороте коленчатого вала.
Полный цикл сгорания состоит из двух оборотов коленчатого вала и четырех тактов:

1. Такт впуска
2. Такт сжатия
3. Рабочий такт
4. Такт выпуска.

Для иллюстрации мы создали эти две анимации четырехтактного бензинового и дизельного двигателей с непосредственным впрыском топлива. Мы выбрали двигатель с непосредственным впрыском, потому что более половины новых автомобилей с бензиновым двигателем имеют непосредственный впрыск. См. анимацию четырехтактного дизельного двигателя ниже.

Непосредственный впрыск бензина отличается от обычного впрыска топлива расположением форсунки: при обычном распределенном впрыске форсунка устанавливается во впускном канале над впускным клапаном. В бензиновом двигателе с непосредственным впрыском сопло форсунки выступает в камеру сгорания. Топливо распыляется под очень высоким давлением непосредственно в камеру сгорания.

1. Такт впуска

Такт впуска.

Коленчатый вал двигателя продолжает вращаться по инерции от предыдущего рабочего такта. Такт впуска всегда считается первым в последовательности.

Во время такта впуска поршень движется вниз, создавая над собой вакуум. Распределительный вал открывает впускной клапан (клапаны), всасывая воздух из впускного коллектора. Впускной клапан начинает открываться в конце такта выпуска предыдущего цикла.

Когда поршень движется вниз, воздух заполняет цилиндр. Вскоре после того, как поршень достигает нижнего положения, впускной клапан закрывается. Выпускной клапан закрыт во время такта впуска.

2. Такт сжатия

Такт сжатия.

Во время такта сжатия впускной и выпускной клапаны закрыты. Когда поршень движется вверх, он сжимает воздух, попавший в цилиндр.

Инжектор прямого действия впрыскивает бензин под очень высоким давлением в цилиндр во время такта сжатия, когда поршень находится ближе к верху. Непосредственно перед тем, как поршень достигает верхнего положения, искра между электродами свечи зажигания воспламеняет топливно-воздушную смесь.

Самое верхнее положение поршня называется Верхняя мертвая точка или ВМТ. Сгорание происходит в камере сгорания, которая представляет собой пространство между верхней частью поршня и головкой блока цилиндров.

3. Рабочий ход

Рабочий ход.

В рабочем такте давление горячих газов, создаваемое при сгорании, толкает поршень вниз с большой силой. Рабочий ход обеспечивает энергию для поворота колес автомобиля.

После рабочего такта коленчатый вал продолжает вращаться за счет инерции тяжелых компонентов, прикрепленных к коленчатому валу. В автомобилях с механической коробкой передач это маховик. В автомобилях с автоматической коробкой передач это гидротрансформатор.

Во время рабочего такта впускной и выпускной клапаны все еще закрыты. Когда поршень приближается к нижнему положению рабочего такта, выпускной клапан начинает открываться, позволяя горячим выхлопным газам вырываться наружу. В некоторой литературе рабочий ход называется «такт расширения» или «такт сгорания».

4. Такт выпуска

Такт выпуска.

Во время такта выпуска выпускной клапан открыт, а впускной клапан закрыт. Поршень движется вверх, выталкивая оставшиеся выхлопные газы из цилиндра в выпускной коллектор.

Такт выпуска является последним тактом цикла. Когда поршень приближается к верхнему положению (ВМТ), впускной клапан начинает открываться для такта впуска следующего цикла сгорания. Выпускной клапан закрывается сразу после достижения поршнем ВМТ.

Как работает четырехтактный дизельный двигатель:

Анимация четырехтактного дизельного двигателя.

Дизельный четырехтактный двигатель работает так же, но в дизельном двигателе нет свечи зажигания. Дизельное топливо воспламеняется из-за высокой температуры сжатого воздуха.

По этой причине дизельный двигатель имеет более высокую степень сжатия, достигаемую за счет уменьшения размера камеры сгорания. Форсунка дизельного топлива впрыскивает топливо под очень высоким давлением в конце такта сжатия.

Когда двигатель холодный, электрическая свеча накаливания нагревается, помогая воспламенить дизельное топливо. В дизельном двигателе поршень и другие компоненты сделаны более мощными, чтобы выдерживать более высокую степень сжатия.

Читать дальше:
Интерференция по сравнению с движком без интерференции
Как часто нужно менять масло в машине?
Как часто автомобиль нуждается в тюнинге?
Когда требуется замена прокладки клапанной крышки?
Когда требуется замена цепи ГРМ?
Когда необходимо заменить ремень ГРМ
Как сэкономить деньги на ремонте автомобиля — Советы механика

Принцип работы и схема 4-тактного дизельного двигателя

Как мы знаем, есть много автомобилей, которые используют дизельный двигатель в качестве источника. Подобно грузовику или автобусу, этому транспортному средству нужен большой крутящий момент, чтобы заставить его двигаться. Так что, дизель имеет место.

Это правда, дизельные двигатели имеют большой крутящий момент. Кроме того, дизельные двигатели также имеют преимущества в топливной экономичности, причина в том, что соотношение воздуха и топлива очень тонкое. Так что расход топлива становится более эффективным.

Для тех из вас, кому интересно, как работает 4-тактный дизельный двигатель, мы подробно объясним эту статью

Принцип работы четырехтактного дизельного двигателя

Двигатель транспортного средства имеет главный механизм на поршневой части. Внутри двигателя поршень движется вверх и вниз. Движение поршня вверх увеличивает объем камеры сгорания, а движение поршня вниз уменьшает объем камеры сгорания.

от изменения объема камеры сгорания дизель может работать.

А как насчет 4-этапного цикла?

Четырехтактный дизельный двигатель означает, что в одном цикле двигателя происходит четыре процесса. где каждый процесс работает за одно движение поршня. это означает, что если 4-ступенчатый двигатель имеет 4 процесса, поршень будет двигаться 4 раза (дважды вверх, дважды вниз).

Есть 5 основных частей, которые вам нужно понять в первую очередь;

Блок цилиндров, этот цилиндрический компонент используется в качестве траектории движения поршня

Поршень, эта часть трубчатая и перемещается вверх и вниз внутри блока цилиндров
Головка цилиндра, используется в качестве крышки верхней части цилиндра и места для установки некоторых навесных устройств двигателя, таких как форсунки и клапаны
Форсунка, используется для впрыска дизельного топлива внутри камеры сгорания под высоким давлением
Шатун и коленчатый вал, эти два компонента используются для изменения формы энергии с направленного движения на круговое

Тогда какие процессы? Вот и все

1. Всасывающая ступенька

Такт всасывания также называют тактом впуска, то есть процессом поступления воздуха в полость цилиндра. Этот впуск воздуха происходит, когда поршень движется вниз от ВМТ (верхней мертвой точки) до НМТ (нижней мертвой точки). Это движение увеличит объем в цилиндре двигателя.

С другой стороны впускной клапан открыт, в результате чего поршень будет подсасывать воздух из впускного коллектора, так что воздух снаружи поступает во впускной клапан, заполняя полость цилиндра.

2. Ступени сжатия

Этап сжатия представляет собой процесс сжатия воздуха внутри камеры цилиндра. Зачем нужно сжимать воздух? это связано с процессом сгорания топлива.

Возможно, вы знаете, что дизельный двигатель не оборудован свечами зажигания, потому что дизельный двигатель может гореть без образования искры от свечи зажигания. Это известно как самовозгорание.

Однако для самовозгорания воздух должен сжиматься до тех пор, пока температура не превысит температуру горения дизельного топлива. Таким образом, дизельное топливо, впрыскиваемое при высокой температуре, может сгореть само по себе.

Этот этап сжатия происходит после этапа всасывания, когда поршень достигает НМТ в конце этапа всасывания, поршень снова поднимается до ВМТ. В результате происходит сужение объема цилиндра. В этом состоянии и впускной клапан, и выпускной клапан закрыты, так что сужение пространства цилиндра сжимает воздух внутри.

3. Стадия сжигания

Стадия сгорания является основным процессом двигателя. В этом процессе дизельное топливо подается через форсунку в камеру сгорания.

Как мы уже говорили, температура воздуха поднимется выше температуры возгорания дизельного топлива. А когда поршень достигает ВМТ, воздух уже находится на самом высоком температурном уровне (превышающем температуру горения дизеля). В этом состоянии дизель впрыскивается через форсунки, и топливо распыляется через форсунку. В результате произошло горение, производившее мощность расширения.

Эта сила расширения заставит поршень двигаться вниз к НМТ. Расширение также используется для запуска автомобиля. Потому что мощность очень высока.

4. Ступень выхлопа

Этап выхлопа представляет собой процесс удаления остаточных газов сгорания из камеры сгорания. Этот процесс происходит, когда поршень возвращается в ВМТ после воздействия расширения мощности сгорания.

На этом этапе выпускной клапан открывается, так что движение поршня вверх выталкивает остаточный газ сгорания в выпускной коллектор.

Заключение

Когда поршень достигает ВМТ в конце фазы выпуска, цикл полностью завершен. Это означает, что есть 4 процесса: этап всасывания, когда поршень движется вниз, этап сжатия, когда поршень движется вверх, этап горения, когда поршень движется вниз, последний этап выпуска, когда поршень движется вверх.

Из этого утверждения мы можем узнать, что 4-тактный двигатель производит сгорание через каждые 2 оборота коленчатого вала.

Завершающим этапом является такт выпуска, когда поршень поднимается в ВМТ на последнем этапе выпуска, поршень опускается и переходит к следующему циклу.

Спасибо за внимание, надеюсь, что это полезно для всех вас.

Что такое четырехтактный дизельный двигатель?

Двигатель — это устройство, которое преобразует одну форму энергии в другую форму энергии. Двигатель внутреннего сгорания — это тепловой двигатель, в котором последовательно выполняются различные циклы операций для преобразования тепловой энергии в полезную работу. В этой статье мы собираемся обсудить принцип работы четырехтактного дизельного двигателя. Четырехтактный дизельный двигатель также известен как четырехтактный двигатель с воспламенением от сжатия.

Двигатели внутреннего сгорания работают либо по принципу искрового зажигания, либо по принципу воспламенения от сжатия.

Искровое зажигание: Обычно бензиновый двигатель, в котором процесс сгорания воздушно-топливной смеси воспламеняется искрой от свечи зажигания повышенная температура воздуха в цилиндре из-за механического сжатия.

4-тактный дизельный двигатель аналогичен 4-тактному бензиновому двигателю, но единственная разница заключается в том, что в 4-тактном бензиновом двигателе используется свеча зажигания для воспламенения топливно-воздушной смеси. В дизельных двигателях (двигателях с воспламенением от сжатия) используется высокая степень сжатия. воздуху для достижения высокой температуры, достаточной для самовоспламенения впрыскиваемого топлива.
Степень сжатия дизельных двигателей колеблется от 16 до 12, а бензиновых двигателей – от 6 до 10. два оборота коленчатого вала.
Все четыре хода будут выполнены при повороте кривошипа на 720°.
Во время этих четырех ударов необходимо выполнить пять действий/событий. это всасывание и сжатие, горение, расширение, выхлоп.
Этот 4-тактный дизельный двигатель был изобретен Рудольфом Дизелем в 1876, , поэтому этот двигатель называется дизельным двигателем .

Цикл работы четырехтактного дизеля состоит из следующих тактов:

Такт всасывания или впуска,
Такт сжатия,
Такт расширения или рабочий ход,
Такт выпуска.

Такт всасывания или впуска

Такт всасывания начинается, когда поршень находится в верхней мертвой точке (ВМТ) и собирается двигаться вниз. В это время впускной клапан открыт, а выпускные клапаны закрыты.

В цилиндре будет создаваться подсос за счет движения поршня вниз (НМТ) воздух будет втягиваться в цилиндр.

Когда поршень достигает нижней мертвой точки (НМТ), такт всасывания заканчивается.

Такт сжатия

Такт сжатия начинается сразу после завершения такта всасывания. то есть поршень достигает НМТ.

Во время такта сжатия поршень перемещается из нижней мертвой точки (НМТ) в верхнюю мертвую точку (ВМТ). Благодаря этому воздух, который всасывается в цилиндр, будет сжиматься. Во время этого такта впускной и выпускной клапаны закрыты.

Воздух, который находится в цилиндре, сжимается до объема зазора, доступного, когда поршень находится в ВМТ. Этот объем называется клиренсным объемом.

Теперь топливо впрыскивается в цилиндр форсункой высокого давления в конце такта сжатия. Из-за высокой степени сжатия воздуха в цилиндре давление и температура воздуха повышаются, чего достаточно для самовоспламенения топлива, впрыскиваемого в конце такта сжатия.

Эти два такта (т. е. такта всасывания и сжатия) завершают один оборот коленчатого вала. то есть 360° вращения коленчатого вала.

Расширение или рабочий ход

Во время рабочего хода впускной и выпускной клапаны остаются закрытыми. Высокое давление продуктов сгорания выталкивает поршень из верхней мертвой точки (ВМТ) в нижнюю мертвую точку (НМТ).

Его также называют рабочим ходом, так как прямолинейное движение поршня преобразуется во вращательное движение кривошипным валом.

На этом коленчатом валу установлен маховик, собирающий избыточное количество энергии во время рабочего такта и помогающий остальным трем идеальным тактам.

Такт выпуска

В конце такта расширения выпускные клапаны открываются для выпуска продуктов сгорания из цилиндра.

Во время такта выпуска впускные клапаны остаются закрытыми.

В этом такте поршень начинает движение от нижней мертвой точки (ВМТ) к верхней мертвой точке (ВМТ) и выбрасывает все сгоревшие газы из цилиндра в атмосферу. На этом процесс выхлопа будет завершен.

Эти два такта (т. е. такты расширения и такты выпуска) завершают один оборот коленчатого вала. то есть 360° вращения коленчатого вала.

теперь цикл повторяется с первого шага снова как впуск.

Принципы работы двигателей внутреннего сгорания — искровое зажигание и воспламенение от сжатия. Четырехтактный двигатель доступен как с искровым зажиганием, так и с воспламенением от сжатия. Мы обсудили четырехтактный двигатель с двигателем с воспламенением от сжатия, то есть дизельный двигатель. также прочтите 4-тактный двигатель с искровым зажиганием. Если у вас есть какие-либо мысли, оставьте их в разделе комментариев ниже.

Дизельная электростанция, дизельный двигатель двухтактный и четырехтактный

Энергетические проекты

Энгр Фахад
Отправить письмо

31 декабря 2020 г.

0 1 312 9 минут чтения

Содержание

Дизельная электростанция, обзор:

Дизельная электростанция также известна как резервная электростанция, поскольку мощность, вырабатываемая дизельной электростанцией, меньше, чем у тепловых и гидроэлектростанций. Эта электростанция может генерировать мощность от 5 до 50 МВт. Эта силовая установка обычно используется в экстренных случаях. Когда дело доходит до производства электроэнергии; необходимо вращать ротор генератора с помощью первичного двигателя. Этот первичный двигатель может приводиться в движение с использованием различных видов топлива. Дизельный двигатель является одним из самых популярных в качестве первичного двигателя для производства электроэнергии. Поэтому, когда первичным двигателем генератора переменного тока является дизельный двигатель, электростанция называется дизельной электростанцией.

Различные подсистемы дизельной электростанции:

Дизельный двигатель
Система запуска
Топливная система
Система впуска воздуха
Система смазки
Выхлопная система
Система охлаждения

Теперь мы подробно обсудим каждую часть дизельной электростанции:

Дизельный двигатель:

Принцип работы дизельных двигателей был установлен в 1893 году изобретателем Рудлофом Дизелем.

Дизельный двигатель обеспечивает максимальный эффект при минимальном расходе масла. Дизельный двигатель является основным компонентом силовой установки. Как мы знаем, двигатель – это устройство, которое будет давать нам механическую энергию путем преобразования химической энергии (дизель). Дизель будет поступать в двигатель, механическая энергия, вырабатываемая двигателем, будет передаваться генератору, который будет преобразовывать механическую энергию в электрическую. Дизельные двигатели, используемые для дизельной электростанции, могут быть четырехтактными или двухтактными двигателями.

Двухтактный дизельный двигатель:

Конструкция двухтактного дизельного двигателя аналогична двухтактному бензиновому двигателю, за исключением того, что в бензиновом двигателе вместо карбюратора и свечи зажигания установлены топливный насос и топливная форсунка. Работа дизельного двигателя аналогична двухтактному бензиновому двигателю, за исключением того, что в дизельном двигателе в картер двигателя подается только воздух, а дизельное топливо впрыскивается в конце сжатия воздуха. Это означает, что в бензиновом двигателе мы подаем смесь воздуха и бензина, а в случае дизельного двигателя мы подаем только воздух в кривошип. Двухтактный двигатель имеет прочную и компактную конструкцию, прост в механической конструкции, дешевле по стоимости, требует меньшего маховика и развивает большую мощность при той же скорости и рабочем объеме поршня.

Четырехтактный двигатель:

Четырехтактный двигатель имеет четыре цилиндра, расположенных по прямой линии. Распределительные валы управляют клапанами, каждый цилиндр имеет четыре клапана, два из которых впускные и два выпускные. Система впрыска топлива отвечает за снабжение цилиндров топливом. Поршни прижимаются вниз во время такта сгорания. Сила, действующая на поршень, передается через шатун на коробку передач. В рядных четырехцилиндровых двигателях всегда один поршень выполняет один из четырех тактов, поэтому четырехцилиндровые двигатели обычно работают более плавно, а их одно- и двухцилиндровые двигатели встречные части. Четырехтактный дизельный двигатель, аналогичный однотактному двигателю цикла Отто:

Индукционный ход
Такт сжатия
Рабочий ход
Осевой ход

В отличие от типичного двигателя с циклом Отто, дизельный двигатель всасывает только воздух через впускные клапаны во время первого такта, во время второго такта впускные клапаны закрыты и воздух сжимается, поскольку воздух сильно сжимается, температура воздуха повышается и почти достигает 1300° по Фаренгейту. В третьем такте дизельное топливо впрыскивается непосредственно в цилиндр. Топливо мгновенно воспламеняется из-за высокой температуры воздуха, взрыв толкает поршень вниз, который передает мощность на коленчатый вал. Четвертый такт предназначен для обработки, когда спам топливно-воздушной смеси проходит через открытые клапаны доступа, и цикл такта повторяется снова и снова. Большим преимуществом этих клапанов является то, что они обычно обеспечивают экономию топлива на 25–30% лучше, чем бензиновые двигатели с аналогичными характеристиками.

Однако четырехтактные двигатели имеют удельный расход топлива и более эффективную смазку, большую гибкость, менее шумный выхлоп, простое и лучшее охлаждение, лучшую продувку и более высокий КПД, чем двухтактный двигатель. Мы использовали четырехтактный двигатель в дизельной электростанции. Как правило, двухтактные двигатели предпочтительны только для дизельных электростанций из-за высокой выходной мощности, одинаковых крутящих моментов, компактности и меньших капитальных затрат. В настоящее время высокая дневная цена дизельного топлива и, следовательно, высокие эксплуатационные расходы на двухтактные двигатели благоприятствуют использованию четырехтактных дизельных двигателей для дизельных электростанций.

Дизельный двигатель доступен в размерах от 75 кВт до 40 МВт. Размер и количество двигателей зависят от мощности установки, цели установки установки и нагрузочных характеристик.

Система запуска:

Система запуска обеспечивает начальное вращение вала двигателя для запуска двигателя. Меньшие агрегаты можно безопасно запускать вручную с помощью системы ручного запуска. Однако более крупные агрегаты используют сжатый воздух для запуска. Пусковая система работает до тех пор, пока двигатель не запустится, когда двигатель начнет работать, пусковая система будет закрыта. Двигатели с аккумуляторным приводом также могут использоваться для запуска дизельного двигателя. Двигатель можно остановить, прекратив подачу топлива к ТНВД или остановив действие ТНВД.

Топливная система:

Бак для дизельного топлива:

Дизельное топливо из бака для дизельного топлива сначала подается в сетчатый фильтр, откуда подается на перекачивающий насос, который перекачивает это дизельное топливо в бак суточного потребления. Если суточное потребление превышает переполнение, то дизельное топливо снова подается в основной бак дизельного топлива.

Топливная система состоит из накопительного бака, который является основным баком для хранения топлива. Фильтр удалит примеси из топлива. При перекачке масло проходит через сифон фильтра. Другая труба, называемая трубой подачи масла, предназначена для соединения дневного резервуара с основным резервуаром для возврата масла в случае перелива.

Топливный насос высокого давления:

Топливный насос всасывает топливо из бака. ТНВД впрыскивает масло из расходного бака в цилиндр двигателя под высоким давлением около 100 бар.

Мазут может подаваться на площадку электростанции автомобильным, железнодорожным, цистернами и т. д. Функция топливной системы заключается в перемещении топлива из резервуара для хранения в расходный резервуар и повышении давления топлива. Он также измеряет и контролирует подачу топлива. Для впрыска и автоматизации используется топливная форсунка, которая распыляет дизельное топливо в виде мелких частиц топлива в цилиндре двигателя.

Система впуска воздуха:

Состоит из трубы подачи воздуха, воздушных фильтров и наддува в случае двигателя с наддувом. Система впуска воздуха состоит из компрессора, который всасывает сжатый воздух и подает его в двигатель для сгорания. Воздушный фильтр очищает воздух от пыли. Воздушные фильтры бывают сухого типа из шерсти или ткани.

Топливо и воздух поступают в двигатель. Они будут смешивать горение и генерировать тепло, и эта тепловая энергия преобразуется в механическую энергию.

Функция системы впуска воздуха:

Для очистки воздуха
Для подачи воздуха для наддува в случае наддува двигателя
Для снижения шума системы воздухозабора

Система смазки:

Состоит из масляного бака, насосов, фильтров и маслоохладителя. В системе смазки мы обеспечиваем двигатель необходимыми смазочными материалами. Размер дизельного двигателя очень большой. Из-за чего требуется отдельная система смазки

Система смазки состоит из:

Бак для смазочного масла
Насос
Фильтр
Радиатор масленки

Резервуар для смазочного масла:

Смазочное масло используется для хранения масла, и это смазочное масло всасывается из масляного бака насосом и проходит через фильтр для удаления примесей. Это масло попадает в систему двигателя. Он будет занимать различные положения, в которых мы имеем относительное движение, например, поршень и цилиндр, поэтому в этих частях возникает трение. Это трение будет уменьшено смазочным маслом. Из-за тепла, выделяемого воздушной и топливной системой, это смазочное масло будет нагреваться, что может изменить его свойства. При изменении свойств смазка не будет полностью выполнять свою работу. Так что для этой цели нам потребуется смазка системы охлаждения. Смазочное масло отбирается из двигателя, проходит через фильтр для удаления примесей, а затем проходит через масляный радиатор. Масляный радиатор также предназначен для поддержания как можно более низкой температуры масла. Охлажденное масло снова будет подаваться в масляный бак.

Функция системы смазки заключается в подаче надлежащего количества масла для минимизации трения и износа трущихся частей.

Выхлопная система:

Выхлопная система состоит из трубопровода, идущего от двигателя к месту, где выхлопные газы могут выбрасываться без опасности или неприятностей. Выхлопные газы образуются при сжигании топлива. Выхлопная система выводит выхлопные газы двигателя в атмосферу. В эту систему обычно встроен глушитель, снижающий уровень шума.

Система охлаждения:

Целью системы охлаждения является обеспечение циркуляции воды вокруг двигателей для отвода части тепла от цилиндров двигателя, поддерживая низкую температуру на заданном уровне. Система охлаждения состоит из водяных рубашек, водяного насоса, расширительного бака, градирни, насоса сырой воды и теплообменника. Система охлаждения играет важную роль в процессе жидкостного охлаждения. В этой системе на клапанах и головке цилиндра двигателя предусмотрены охлаждающие рубашки, через которые циркулирует холодная вода. Тепло поглощается холодной водой.

Теплота передается от клапанов цилиндров к охлаждающей жидкости в процессе конвекции и теплопроводности. Горячая вода из рубашек поступает в уравнительный бак. Эта горячая вода из расширительного бака подается насосом в теплообменник, который преобразует эту горячую воду в холодную воду и снова подает в рубашки.

Генератор:

Функция генератора или генератора переменного тока заключается в преобразовании механической энергии на валу двигателя в электрическую энергию. Вал генератора соединен с валом двигателя. Он состоит из автоматического регулятора напряжения, обеспечивающего точную регулировку напряжения и удовлетворительную параллельную работу. Генераторы, используемые в дизельных электростанциях, имеют вращающиеся поля, явнополюсную конструкцию, скорость в диапазоне от 214 до 1000 об / мин (полюсов от 28 до 6) и мощность в диапазоне от 25 до 50000 кВ при отставании коэффициента мощности 0,8.

Преимущества:

Размер установки сравнительно небольшой при той же мощности ТЭЦ

Дизельный двигатель

может быть запущен и доставлен в сервис в течение минуты. Он не требует какой-либо подготовки или времени на разогрев. Также установка может без труда реагировать на различные нагрузки.
Требуемая для той же мощности охлаждающая вода значительно меньше, чем у теплоэлектростанции.
Дизельная электростанция может быть расположена очень близко к центру нагрузки, не создавая особых неудобств для окружающих. Следовательно, дизельная электростанция превосходно подходит для размещения центра нагрузки.
Быстрый монтаж и ввод в эксплуатацию по сравнению с паровой и гидроэлектростанцией
Тепловой КПД дизельной электростанции примерно на 40% больше, чем паровой электростанции в диапазоне мощностей 150 МВт.

Дизельный двигатель — принцип работы

История создания и совершенствования

Отличие от бензинового двигателя

Устройство

Принцип работы

Основные разновидности

Основные достоинства и недостатки

Дизельный двигатель | Четырехтактный дизельный двигатель | Kangwo

Четырёхтактный дизельный двигатель

Четырехтактный дизель без наддува

Принцип действия дизельного двигателя

Принцип действия

Четырехтактный процесс

Первый такт — впуск

Второй такт — сжатие

Третий такт — рабочий ход

Четвертый такт — выпуск

Доклад Дизельный двигательпо физике 8 класс

Дизельный двигатель

Популярные темы сообщений

Четырехтактный дизельный двигатель

Дизельный цикл – дизельный двигатель

Четырехтактный дизельный двигатель

Примеры степеней сжатия – бензин по сравнению с дизельным двигателем

См. выше:

Принцип работы четырехтактного дизельного двигателя – Engihub

Четырехтактный двигатель: анимация, объяснение каждого хода

1. Такт впуска

2. Такт сжатия

3. Рабочий ход

4. Такт выпуска

Как работает четырехтактный дизельный двигатель:

Принцип работы и схема 4-тактного дизельного двигателя

Принцип работы четырехтактного дизельного двигателя

Что такое четырехтактный дизельный двигатель?

Такт всасывания или впуска

Такт сжатия

Расширение или рабочий ход

Такт выпуска

Дизельная электростанция, дизельный двигатель двухтактный и четырехтактный

Бак для дизельного топлива:

Топливный насос высокого давления:

Резервуар для смазочного масла:
