выбор, ковш и чертежи прицепного миниэкскаватора

Каждый раз при произведении земляных работ, особенно на мелком строительстве, встаёт вопрос – копать лопатой (на это уйдёт много времени) или экскаватором – минут 30. Можно рассмотреть множество вариантов, и не получить универсального совета, что лучше сконструировать мини-экскаватор своими руками, взять в аренду или приобрести такую технику. Но проанализировать плюсы и минусы, сложности и преимущества построения самодельного агрегата необходимо. К важным этапам отнесём:

• Подготовку
• Конструирование
• Изготовление
• Сборку.

Самостоятельно изготовить или купить мини экскаватор – вот в чём вопрос.

Мини установка отличается многофункциональностью, компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки. Если ваш бюджет позволит потратить от 15000$ на покупку такой техники – конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача – копка траншеи или фундамента для дома – возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

• Горячим желанием сделать это самостоятельно;
• Временем для осуществления затеи;
• Инженерно – технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
• Наличие финансов – при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
• Наличие необходимых инструментов и оборудования.

Приступаем к работе

Некоторые домашние умельцы, собирают самодельный мини-экскаватор из готовых узлов. Необходимые детали приобретаются в магазинах, но в этом случае, гораздо проще и дешевле будет купить уже готовую модель. Поэтому мы рассмотрим вариант самостоятельной сборки из старых деталей.

Рама. Этот элемент рекомендуется делать из металлического швеллера № 8 или 10. Швеллер разрезается на куски нужной длины и соединяется между собой при помощи сварки. К раме крепится колёсная ось от старого автомобильного прицепа. Сверху к швеллеру привариваются металлические листы, это будет платформа для оборудования. Рекомендуется сразу определить место для крепления стрелы, и усилить его дополнительными листами железа и кронштейнами.

Стрела с ковшом. Если у вас нет опыта по сборке сложных механизмов, то лучше купить уже готовую стрелу. При самостоятельном изготовлении стрелы, рекомендуется использовать трубы круглого или квадратного сечения, с толщиной стенок 6-8 миллиметров. Стрела состоит из трёх частей, которые соединяются между собой шарнирами или втулками.

Рама. Этот элемент рекомендуется делать из металлического швеллера № 8 или 10. Швеллер разрезается на куски нужной длины и соединяется между собой при помощи сварки. К раме крепится колёсная ось от старого автомобильного прицепа. Сверху к швеллеру привариваются металлические листы, это будет платформа для оборудования. Рекомендуется сразу определить место для крепления стрелы, и усилить его дополнительными листами железа и кронштейнами.

Стрела с ковшом. Если у вас нет опыта по сборке сложных механизмов, то лучше купить уже готовую стрелу. При самостоятельном изготовлении стрелы, рекомендуется использовать трубы круглого или квадратного сечения, с толщиной стенок 6-8 миллиметров. Стрела состоит из трёх частей, которые соединяются между собой шарнирами или втулками.

Ковш можно сварить самостоятельно, из металлических листов. Чтобы конструкция получилась достаточно прочной, рекомендуется усилить верхнюю часть дополнительной полоской металла, пустить продольные рёбра жёсткости и сделать «клыки». Для изготовления зубьев ковша, можно использовать металлические «пальцы», позаимствованные с гусениц старого трактора.

Гидравлика. Это самый сложный элемент мини-экскаватора. Гидросистема отвечает за работу стрелы. Чтобы стрела опускалась, поворачивалась и двигалась, вам понадобятся 3 гидравлических цилиндра. Ещё один будет отвечать за управление ковшом. Снять их можно с любого старого грузового автомобиля, где цилиндры отвечают за подъём кабины.

Самостоятельно изготовить гидравлический цилиндр практически невозможно, поэтому не тратьте времени, а походите по автобазам и гаражам. Там вы наверняка сможете найти нужную вам деталь.

Чтобы гидравлическая система работала, необходимо установить насос. Оптимально подойдёт насос шестеренчатого типа НШ-10. В комплекте с насосом можно использовать четырёхсекционный гидрораспределитель Р-16А или РГС-253. Всё гидравлическое оборудование соединяется между собой шлангами. Насос соединяется с двигателем, на платформе устанавливается ёмкость для масла.

Типологизация экскаваторов – определимся, что именно нужно нам.

Решившись на самостоятельное конструирование, вы должны понять, какой именно вид миниэкскаватора подойдёт вам. Различают автономный и прицепной типы.

При наличии в вашем распоряжении мотоблока или мини трактора логично будет создать прицепной экскаватор, с дополнительным узлом крепления.

Если в наличии имеется старый автомобильный двигатель, то вам проще создать автономный агрегат с шасси и блоком для земельных работ.

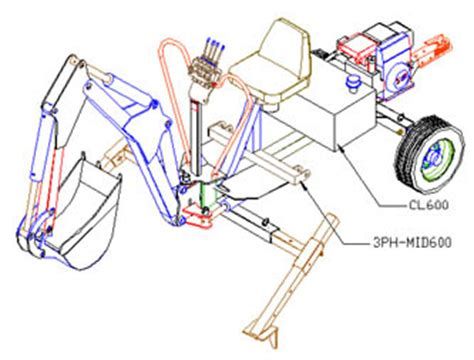

Загоревшись идеей как сделать самодельный прицепной мини экскаватор своими руками, следует учесть, что процесс будет нелёгким, нужны знания и умения.

Подготовительный этап работ

Сначала нужно определиться, какой именно экскаватор вам нужен. Малогабаритная землеройная техника бывает двух видов: самоходная или прицепная. В первом случае, вам понадобится двигатель, чтобы экскаватор мог самостоятельно передвигаться. Во втором случае, техника может крепиться к трактору или другому тягачу. Стоит отметить, что навесные модели гораздо проще сделать своими руками, чем самоходные.

Любые работы по созданию техники начинаются с чертежей. Это поможет лучше рассчитать тяговое усилие, определится с количеством материала, и продумать внешний вид экскаватора. Чертежи можно заготовить самостоятельно, или воспользоваться готовыми эскизами в интернете.

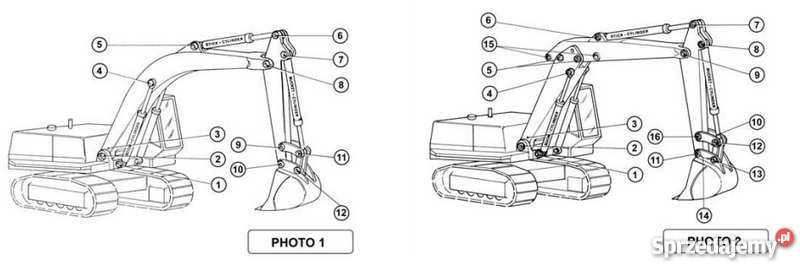

Конструкция мини экскаватора и её особенности.

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели, знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов.

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах, и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

• Необходимые расходные материалы
• Запасные части и детали
• Оборудование для изготовления запчастей
• Инструментарий (наличие или доступ)
• Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Гидравлическая система

Заводская гидросистема состоит из 4 элементов: опорно-поворотная платформа, подъемная стрела, рычаги управления и ковш. Для изготовления более простой конструкции можно использовать только необходимые узлы: стрелу и опорно-поворотную колонку, надежно прикрепленную к несущей раме, в качестве которой подойдет любой из минитракторов. Для самодельного изготовления узлов понадобится 4 гидроцилиндра. С их помощью будет осуществляться подъем и опускание стрелы, повороты и управление ковшом. Для этих целей неплохо подходят гидроцилиндры, предназначенные для подъема кабины советских грузовых авто.

Смотрите » Прицепной экскаватор и навесное экскаваторное оборудование

Чертежи – не проблема.

Подсчитав свои финансы и определившись с возможностями, вы всё-таки решили строить экскаватор сами? Прекрасное решение, творческое удовольствие вам будет обеспечено!

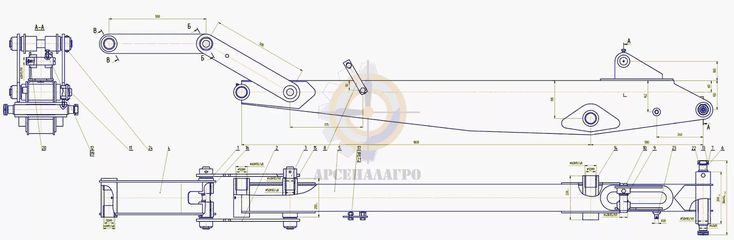

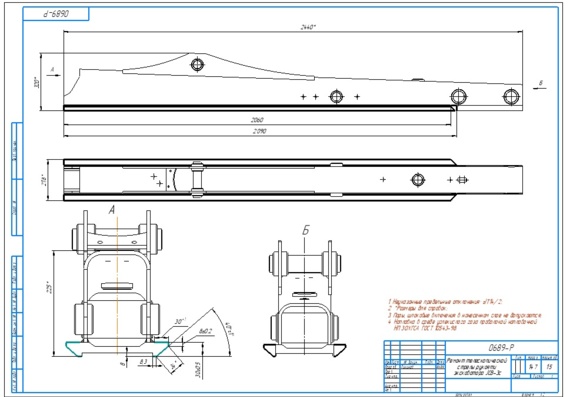

И следующим этапом станут чертежи самодельного мини экскаватора.

Для построения чертежей самостоятельно вы должны иметь инженерные навыки, навыки расчетов. Тут важным будет прочертить каждую деталь, составить все расчеты.

Можете воспользоваться помощью интернет — ресурсов, ведь если вы знаете, какой именно вид мини экскаватора будете делать – найти чертежи в интернете будет не так сложно.

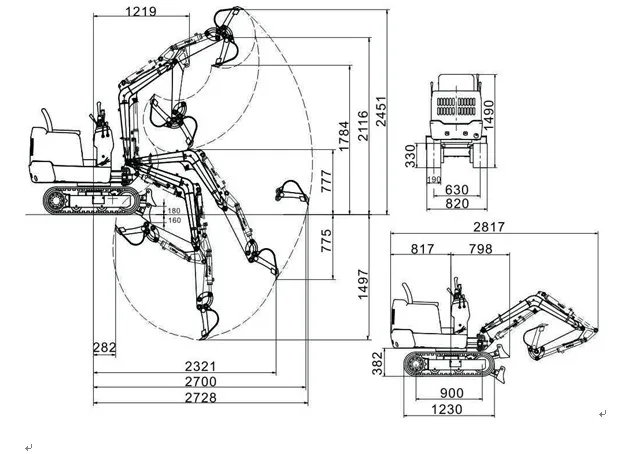

Чертежи прицепного мини экскаватора будут гораздо легче и проще, чем экскаватора автономного, в изготовлении которого значительно больше деталей и узлов.

Другие экскаваторы на сайте: ЭКГ-5А, ЭО 3322, ЭО 3323, ЕК 270, шагающий экскаватор, драглайн, траншейный экскаватор, мини-экскаватор Ландформер.

Основные узлы – что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера 8 или 10, воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины. Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор – проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно. Поэтому возможно манипулятор лучше купить готовый.

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки – фрезерный, токарный, слесарный.

Стоимость готового манипулятора будет примерно на 30% меньше, чем сделать его своими руками.

Гидравлика – выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые. А вот цилиндры для манипулятора подойдут и б\у от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, б\у гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика.

Рекомендации по изготовлению

Подробные советы по изготовлению можно найти на форумах и специализированных сайтах. Там активно обсуждаются типичные затруднения мастеров и способы их устранения.

Одним из наиболее простых способов будет установка самодельного экскаваторного оборудования на уже имеющийся трактор. Также сравнительно легко его можно изготовить из узлов прицепа, двигателя, бака, колесной оси от старого автомобиля, однако подобные советы актуальны лишь при условии, что в распоряжении мастера есть все эти узлы или их легко найти на разборках и в автомастерских.

Чтобы обеспечить устойчивость, во время работы рекомендуется использовать дополнительные крепления. Чтобы экскаватор не опрокинулся в процессе копания, достаточно двух опор.

Привод – какой лучше и как выбрать.

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных – мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель. В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

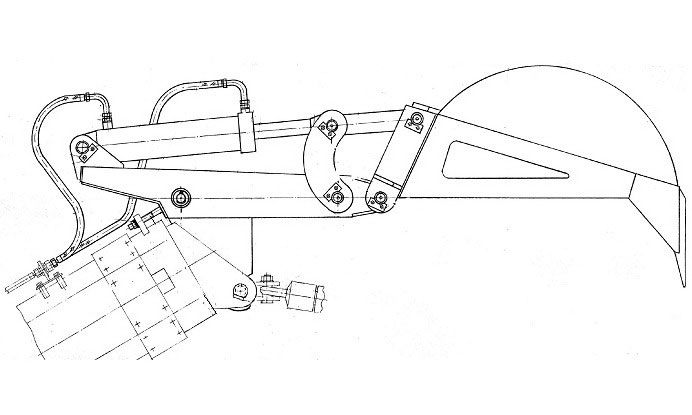

Строим ковш – особенности подбора и установки.

Ковш – наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов.

Ковш так же можно купить готовый, но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор – вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель – замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель. Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках – ваш мини экскаватор может обойтись вам дороже, чем купить готовый.
