Трубы для бурения, Бурильные трубы — Что такое Трубы для бурения, Бурильные трубы?
51878
Бурильные трубы — составная часть бурильной колонны, обеспечивают механическую и гидравлическую связь
Бурильные трубы — бесшовные изделия кольцевого сечения, полученные способом прокатки.
Бурильные трубы — составная часть бурильной колонны, обеспечивают механическую и гидравлическую связь между режущим инструментом (долотом), работающим на забое, и поверхностным бурильным оборудованием.
Трубы используются для:
-
транспортировки породоразрушающего инструмента по скважине; -
образования нужного вращения и крутящего момента с одновременной передачей осевой нагрузки; -
подъема рабочих инструментов со дна скважины на поверхность; -
для подачи бурильного раствора, который выполняет функцию охлаждения режущего элемента; -
для подводки промывочной жидкости для очистки ствола скважины от выбуренной породы; -
создания гидравлической энергии при использовании забойных двигателей.
Трубы для бурения входят в состав бурильных установок.

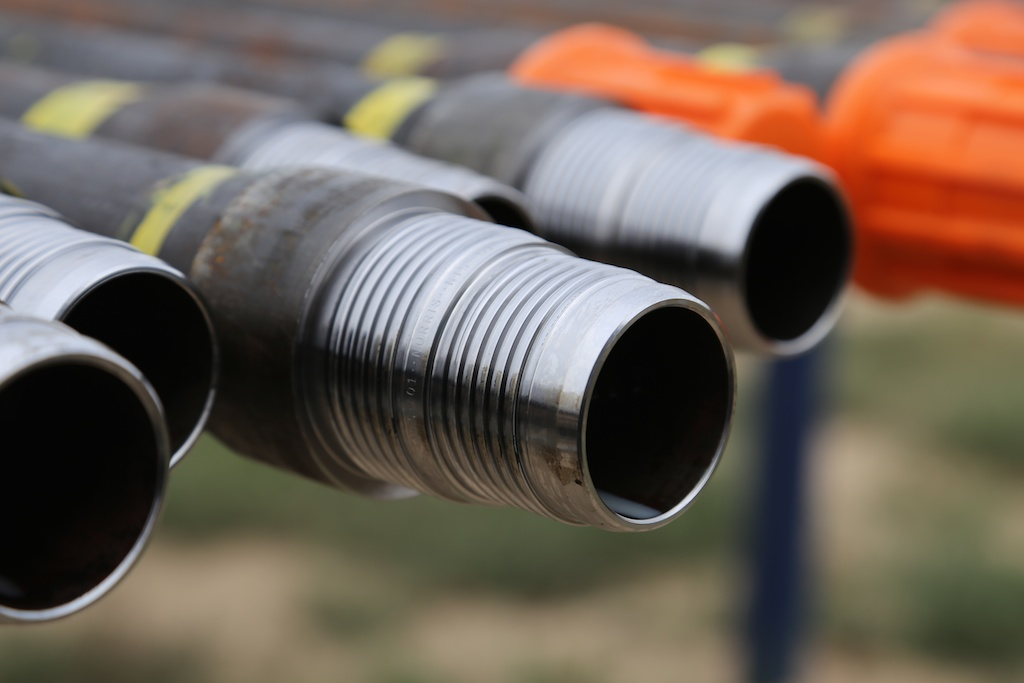

Соединение труб между собой происходит с использованием высаженных замков с крупной замковой резьбой, имеющей значительную конусность.
Такая резьба позволяет производить свинчиание-развинчивание за несколько оборотов, а напряженный контакт торцевых поверхностей обеспечивает герметичность соединений.
В местах высадки трубы утолщены внутренними, либо наружными высадками, что увеличивает их прочность.
Бурильные трубы характеризуются низкой усталостной прочностью на знакопеременные нагрузки, что обеспечивает их длительную и безаварийную работу.
Для предотвращения коррозии бурильные трубы должны покрываться консервационным покрытием (бесцветным лаком), а резьбы смазываться антикоррозионной смазкой и закрываться защитными колпаками.
Наиболее распространены типоразмеры труб 89, 114, 127, 146 и 168.
Различают обычные, утяжеленные и ведущие буровые трубы:
-
обычные — стальные /из термообработанных алюминиевых сплавов, цельнотянутые круглого поперечного сечения с толщиной стенки 4,75-11 мм; -
утяжеленные — стальные круглого/квадратного поперечного сечения, из поковки с механической обработкой или горячекатаные, с толщиной стенки 16-50 мм и более, которые служат для увеличения жесткости нижней сжатой части колонны и создания нагрузки на породоразрушающий инструмент; -
ведущие — многогранного (квадратного/6-гранного) поперечного сечения, размещаемые вверху колонны и передающие ей вращение от вращателя буровой установки.
Для ускорения работ по спуску-подъему бурильной колонны трубы могут быть соединены в свечи до 3 ед.

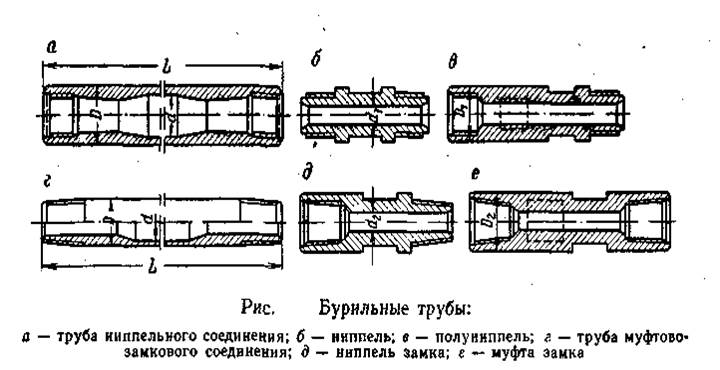

Выпускают 2 конструкции труб:
-
цельные из кованой заготовки с утолщенными концами и термической и механической обработкой по всей длине; -
сборные из горячекатаной заготовки с переводниками, навинчиваемыми на концы трубы, аналогично бурильному замку.
Бурильные утяжелённые трубы УБТ: цены, размеры, характеристики
Утяжелённые бурильные трубы (УБТ) предназначены для повышения жёсткости и увеличения массы нижней части бурильной колонны, посредством которой создаётся нагрузка на долото.
А – гладкие без проточек;
Л – с проточкой под элеватор;
Б – с проточками под элеватор и клиновой захват;
С – гладкие со спиральными канавками;
ЛС – с проточкой под элеватор, со спиральными канавками;
БС – с проточками под элеватор и клиновой захват, со спиральными канавками;
АТ – гладкие с твердосплавными поясками;
ЛТ – с проточкой под элеватор, с твердосплавными поясками;
БТ – с проточками под элеватор и клиновой захват, с твердосплавными поясками;
СТ – гладкие со спиральными канавками, с твердосплавными поясками;
ЛСТ – с проточкой под элеватор, со спиральными канавками, с твердосплавными поясками;
БСТ – с проточками под элеватор и клиновой захват, со спиральными канавками, с твердосплавными поясками.
Наиболее широкое распространение благодаря своим эксплуатационным характеристикам получили УБТ со спиральными канавками. Наличие спиральных канавок уменьшает площадь контакта стенки скважины и трубы, тем самым снижается возможность «прихвата» труб, а так же увеличивается момент вращения за счет утилизации энергии восходящего потока бурового раствора.
Трубы со спиральными канавками могут одновременно выполняться и с проточками под элеватор и клиновой захват. Вы можете найти бурильные толстостенные трубы на нашем сайте, которые изготовленны на заводе ПКНМ.
| Диаметры, мм | Резьба ГОСТ Р50864 (спец.7) | Погонная масса телатрубы, кг/м | Допускаемый момент свинчивания (безразгрузочных резьбовых канавок), кНхм | Допускаемый момент свинчивания (c разгрузочными резьбовыми канавками), кНхм | |||
|---|---|---|---|---|---|---|---|
| Наружный D | Отверстия d | Проточки под элеватор D2 | Проточки под клиновой захват D3 | ||||
|
σТ = 758 МПа
| |||||||
|
79
| 32 | 65 | 73 | З-65 (NC 23) | 32 | 4,5 | 4,0 |
|
89
| 32 38 | 73 73 | 73 73 | З-73 (NC 26) З-73 (NC 26) | 42 40 | 6,5 6,0 | 6,0 5,5 |
|
95
| 32 35 38 | 73 73 73 | 73 73 73 | З-76 (2 7/8 Reg) З-76 (2 7/8 Reg) З-76 (2 7/8 Reg) | 49 48 46 | 6,0 6,0 6,0 | 5,5 5,5 5,5 |
|
105
| 44 51 | 89 89 | 102 102 | З-86 (NC 31) З-86 (NC 31) | 56 52 | 10,0 8,5 | 9,5 8,0 |
|
108
| 32 38 40 44 46 51 57 | 89 89 89 89 89 89 89 | 102 102 102 102 102 102 102 | З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) | 65 63 62 60 58 56 52 | 12,0 11,5 11,0 10,5 10,0 9,5 8,0 | 11,5 11,0 10,5 10,0 9,5 9,0 7,5 |
|
121
| 44 46 46 51 51 57 57 | 102 102 102 102 102 102 102 | 114 114 114 114 114 114 114 | З-94 (NC 35) З-94 (NC 35) З-102 (NC 38) З-94 (NC 35) З-102 (NC 38) З-94 (NC 35) З-102 (NC 38) | 78 77 77 74 74 70 70 | 15,0 15,0 14,5 13,5 14,0 12,5 14,5 | 14,0 14,0 13,5 13,0 13,0 11,5 13,5 |
|
127
| 57 | 102 | 114 | З-102 (NC 38) | 79 | 16,5 | 14,5 |
|
133
| 57 | 114 | 114 | З-102 (NC 38) | 88 | 16,5 | 14,5 |
|
146
| 57 57 57 71 71 76 76 | 130 130 130 130 130 130 130 | 140 140 140 140 140 140 140 | З-118 (NC 44) З-121(4 1/2 FH) З-122 (NC 46) З-121 (4 1/2 FH) З-122 (NC 46) З-121(4 1/2 FH) З-122 (NC 46) | 111 111 111 100 100 95 95 | 27,0 25,5 24,5 24,5 24,5 23,0 24,5 | 23,0 21,5 21,5 21,5 21,5 19,0 21,5 |
|
152
| 57 57 57 71 71 76 | 130 130 130 130 130 130 | 140 140 140 140 140 140 | З-118 (NC 44) З-121 (4 1/2 FH) З-122 (NC 46) З-118 (NC 44) З-122 (NC 46) З-122 (NC 46) | 122 122 122 111 111 106 | 28,5 30,5 30,0 23,0 27,5 25,0 | 25,5 27,5 27,0 20,0 24,5 22,0 |
|
159
| 57 71 | 146 146 | 152 152 | З-118 (NC 44) З-122 (NC 46) | 135 124 | 28,5 27,5 | 24,5 23,5 |
|
165
| 57 57 71 71 76 76 | 146 146 146 146 146 146 | 152 152 152 152 152 152 | З-121 (4 1/2 FH) З-122 (NC 46) З-121 (4 1/2 FH) З-122 (NC 46) З-121 (4 1/2 FH) З-122 (NC 46) | 147 147 136 136 131 131 | 30,0 34,0 25,5 28,0 23,5 26,0 | 26,0 30,0 21,5 24,0 19,5 21,0 |
|
* Направление спирали – правое
| |||||||
|
171
| 57 57 71 | 152 152 152 | 159 159 159 | З-122 (NC 46) З-133 (NC 50) З-133 (NC 50) | 159 159 148 | 34,0 45,0 39,0 | 29,0 40,0 34,0 |
|
178
| 57 71 71 80 90 | 159 159 159 159 159 | 168 168 168 168 168 | З-133 (NC 50) З-133 (NC 50) З-147 (5 1/2 FH) З-147 (5 1/2 FH) З-147 (5 1/2 FH) | 174 163 163 155 144 | 45,5 39,0 44,0 44,0 44,0 | 41,5 35,0 40,0 40,0 40,0 |
|
Длина труб: 8,3 м; 9,14–9,45 м.
| |||||||
Спецификации бурильной трубы и тяжеловесной бурильной трубы
Как работать с бурильной трубой
Буровой инструмент представляет собой присоединенную буровую штангу для передачи мощности. В состав бурильной колонны обычно входят: бур, утяжеленные бурильные трубы, бурильная труба, стабилизаторы, специальные соединители и келли. Основная роль бурильной колонны: (1) управление буровым долотом; (2) наложенная нагрузка на долото; (3) передача мощности; (4) транспортировка бурового раствора; (5) специальные операции: экструзия цемента, обработка подземных аварий.
Труба бурильная тяговая с резьбой для соединения буровой установки, расположенной внизу, с наземным буровым оборудованием и фрезерным оборудованием или донным выпускным устройством. Цель состоит в том, чтобы бурить буровой раствор, подаваемый к буровому долоту, и бурить с помощью средства увеличения, уменьшения или вращающегося нижнего выпускного отверстия.
Бурильные трубы должны выдерживать большое внешнее давление, скручивание, изгиб и вибрацию. В процессе добычи полезных ископаемых и переработки нефти и газа бурильная труба может использоваться многократно.
Спецификации бурильных труб
Размеры и вес бурильных труб
Механические свойства и грузоподъемность
2 3/8”, 2 7/8” и 3 1/2” бурильные трубы общего назначения
4 In Согласно спецификации API 5DP, обычно используются бурильные трубы с наружным диаметром 2 3/8”, 2 7/8” и 3 1/2”, которые обычно требуются в больших количествах при бурении.

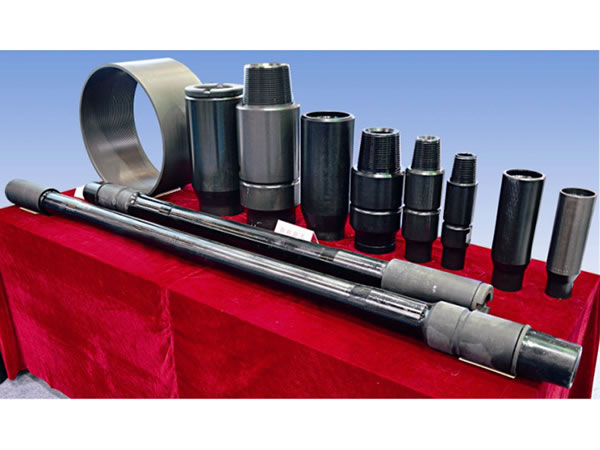

Тяжелая бурильная труба
Тяжелая бурильная труба представляет собой бурильную трубу среднего веса (упомянутые стандарты в API SPEC 7-1). Она имеет большую толщину стенки, чем обычная бурильная труба, и меньшую, чем бурильная труба. Труба соединяется с помощью специального соединения бурильной трубы с увеличенной длиной (интегральная тяжелая бурильная труба состоит из трубы и бурильного замка).
Среди сборок он обычно добавляется между бурильной трубой и утяжеленной бурильной трубой, чтобы предотвратить внезапные изменения поперечного сечения бурильной колонны и уменьшить ее усталость.
Типы и технические характеристики тяжелых бурильных труб
Цельные тяжелые бурильные трубы
Тяжелые спиральные бурильные трубы
Сварные тяжелые бурильные трубы
Тяжелые бурильные трубы Спецификации материалов и механические свойства
9000 Преимущества Тяжелый вес2 бурильная труба
а. Тяжелая бурильная труба может заменить часть утяжеленной бурильной трубы, уменьшить крутящий момент, улучшить нагрузку и увеличить мощность бурения при бурении глубоких скважин.
б. Для захвата переводника и предохранительного хомута, которые не используются во время операции бурения, просты в эксплуатации и могут сэкономить время на отключение.
в. Бурение с высокой скоростью при низком крутящем моменте в наклонно-направленных скважинах снижает истирание и разрушение колонны без перепада давления и прихвата из-за более низкой марки стали, чем у утяжеленной бурильной трубы, небольшой площади соприкосновения со стенкой скважины.
Общая информация о производстве бурильных труб
Несколько бурильных труб часто соединяют вместе, чтобы достичь самой нижней точки проекта бурения, глубина которой может достигать нескольких миль. Эта практика делает различные производственные детали жизненно важными для того, чтобы бурильные трубы были полезными и долговечными. Во-первых, металл должен быть достаточно прочным, чтобы выдерживать как внутренние, так и внешние перепады давления, передавать крутящий момент сверла, не затрагивая структуру трубы, и подвешивать необходимые компоненты, прикрепленные к ее концу. В идеале бурильные трубы используются повторно, особенно более дорогие типы. Для исключительно глубоких колодцев предпочтительным материалом является закаленная сталь.
После использования на одной буровой установке трубный бур транспортируется на другую площадку и подвергается полной проверке. Основная цель состоит в том, чтобы определить, достаточно ли прочна установка для использования в будущих работах, прежде чем она будет предложена в качестве бурильной трубы для продажи.
Эксперты используют различные инструменты, такие как модифицированные сферометры и оборудование для ультразвукового контроля металла, чтобы проверить наличие слабых мест в металле. По результатам этих испытаний бурильная труба классифицируется. Новые, неиспользованные, получают обозначение N, P используется для высшего класса, а также C1, C2 и C3 в зависимости от степени износа. После того, как труба получает оценку ниже C3, красная полоса означает, что она сдана в металлолом.
Поскольку бурильная труба является лишь частью полного оборудования, необходимого для этих типов буровых работ, необходимо также осмотреть забойное оборудование. Эта КНБК представляет собой трубчатый элемент рядом с буровым долотом, изготовленный из более тяжелого и прочного металла.
Как изготавливают бурильные трубы
Продаваемые сверла для труб не начинаются с цельных металлических листов, свернутых в трубы. Вместо этого три части свариваются вместе, чтобы сформировать весь аппарат. К ним относятся сама труба, муфтовый замок и шарнирный замок.
Компания-производитель начинает с базовых труб из стали или алюминия. Концы трубок подвергаются обработке для придания шероховатости металлу для более плотного соединения. Этот процесс называется осадкой и может осуществляться внутри, снаружи или на поперечных сечениях. Разные производители используют разные типы и размеры осадки стальной трубы. Наконец, трубы проходят термообработку для достижения надлежащей прочности.
Все необходимые соединители и соединительные детали для бурения труб проходят аналогичную обработку на заводе-изготовителе. Соединители превращаются в охватывающую или охватывающую коробку или штыревые резьбовые концы. В готовой трубной сборке соединители на стыках представляют собой наиболее вероятные места повреждения или выхода из строя. Это связано с более низкой температурой отпуска и дополнительной жесткостью или хрупкостью металла. Чем прочнее сталь, тем она более хрупкая, поэтому заводы-изготовители используют точные измерения, чтобы избежать поломки в процессе сверления.
Когда вам нужны бурильные трубы для бурения вашей компании, понимание различных этапов производственного процесса может дать вам наилучший результат на месте. Надежный источник следует рекомендациям по выбору и отпуску металлов, осадке соединительных концов и созданию соединений и соединителей, которые выдерживают нагрузки.
Разница в марке стали между бурильной трубой и обсадной трубой
Дата: 20.01.20210005
Обсадная труба:
Обсадные трубы Petroleum представляют собой стальные трубы, используемые для поддержки стенок нефтяных и газовых скважин для обеспечения нормальной работы всей нефтяной скважины после бурения и заканчивания. В каждой скважине используется несколько слоев обсадной трубы в зависимости от глубины бурения и геологических условий. Цемент используется для цементирования обсадной колонны после спуска обсадной колонны. Он отличается от насосно-компрессорных и бурильных труб и не может быть использован повторно.
Это одноразовый материал. Таким образом, расход обсадных труб составляет более 70% всех труб для нефтяных скважин.
В зависимости от области применения нефтяные обсадные трубы можно разделить на обсадные трубы, поверхностные обсадные трубы, технические обсадные трубы и обсадные колонны.
Нефтяные обсадные трубы можно разделить на различные марки стали в зависимости от прочности самой стали, а именно J55, K55 , N80, L80, C90, T95, P110, Q125, V150 и т. д. Форма обработки конца обсадной трубы: короткая круглая резьба, длинная круглая резьба, частичная трапециевидная резьба, специальный тип пряжки и т. д. Различные условия скважины и глубины имеют разные марки стали. В агрессивной среде сам корпус также должен обладать коррозионной стойкостью. В местах со сложными горно-геологическими условиями обсадная колонна также должна иметь противообрушающее исполнение. Он в основном используется для поддержки стенки скважины во время бурения и после завершения, чтобы обеспечить ход процесса бурения и нормальную работу всей скважины после завершения.
Бурильная труба:
Бурильная труба Petroleum представляет собой стальную трубу с резьбой на конце, которая используется для соединения наземного оборудования буровой установки и бурильного и шлифовального оборудования или забойного устройства на дне скважины. Назначение бурильной трубы — транспортировать буровой раствор к буровому долоту и поднимать, опускать или вращать забойное устройство вместе с буровым долотом. Бурильная труба должна выдерживать огромное внутреннее и внешнее давление, скручивание, изгиб и вибрацию. В процессе добычи и переработки нефти и газа бурильная труба может использоваться многократно. Буровые штанги делятся на три типа: штанги Келли, буровые штанги и тяжелые буровые штанги.
Марка стали нефтяной бурильной трубы относится к марке стали бурильной трубы, которая определяется пределом текучести стали бурильной трубы. API (Американский институт нефти) делит марки стали для бурильных труб на пять марок: D, E, 95(X), 105(G), 135(S).
