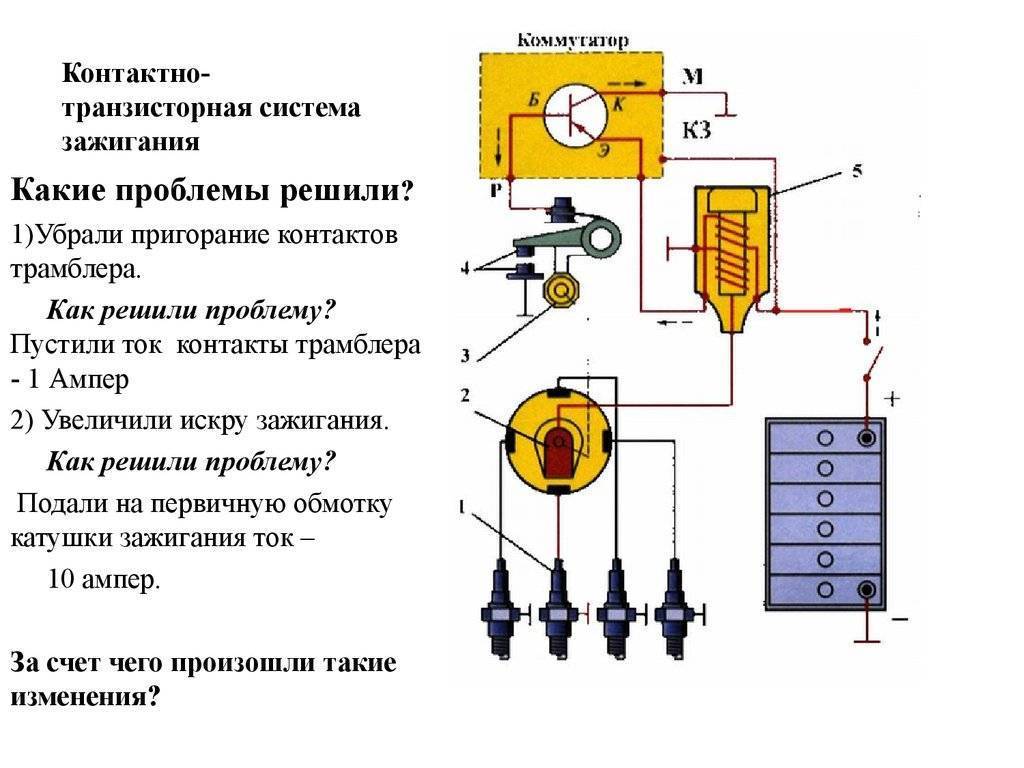

В статьях о контактной и контактно-транзисторной системах зажигания мы упоминали о существенных недостатках таких схем. Поэтому светлые инженерные умы продолжили совершенствовать конструкции узлов и следующим технологическим шагом стала бесконтактная система зажигания.

Оглавление

  • 1 Бесконтактная, в чем фишка?
  • 2 Бесконтактный датчик: кто таков и чем полезен?
  • 3 Плюшки бесконтактной схемы

Бесконтактная, в чем фишка?

Как вы, наверное, помните, проблемы, имеющиеся в контактных системах зажигания автомобилей, были связаны с механическими частями.

Если точнее, то от импульсов тока, возникающих при подаче напряжения на катушку зажигания, частенько обгорали контактные группы прерывателя и распределителя, да и вообще они из-за постоянного трения сильно подвергались физическому износу. Эти проблемы частично были решены в контактно-транзисторном варианте, но всё же до идеала ещё было далеко.

Новым шагом на пути решения проблем стала бесконтактная система. В ней разработчики решили полностью отказаться от контактного прерывателя и заменили его новым узлом — бесконтактным датчиком. О том, какую именно роль выполняет данное устройство, читайте далее.

Бесконтактный датчик: кто таков и чем полезен?

На самом деле бесконтактная система зажигания принцип работы которой мы сегодня рассматриваем, конструктивно не сильно отличается от своих предшественников.

Алгоритм функционирования остался прежним, но она напрочь лишилась каких-либо механических контактов в низковольтной части. Чтобы разобраться с тем, как всё работает, давайте взглянем на устройство бесконтактной системы. Она состоит из таких элементов:

  • аккумуляторная батарея и генератор;
  • замок зажигания;
  • датчик импульсов;
  • транзисторный коммутатор;
  • катушка зажигания;
  • распределитель;
  • регуляторы угла опережения зажигания;
  • свечи.

Как Вы могли заметить, многие из этих элементов уже знакомы нам. Принципиально новым в списке узлов бесконтактной системы зажигания является датчик импульсов, который заменил собой прерыватель, присутствующий как в классической контактной схеме, так и в её более совершенном транзисторном варианте.

Он при помощи специального элемента отслеживает частоту вращения коленвала мотора. В роли такого элемента может быть датчик Холла (наиболее распространённый вариант), который генерирует электрические импульсы в зависимости от изменения магнитного поля, оптический датчик или индуктивный.

Созданные им импульсы, генерирующиеся именно в те моменты, когда нужно создать искру в свече, попадают в коммутатор.

Если Вы читали предыдущие статьи, то помните, что основу коммутатора составляет транзистор – электронный прибор, который может управлять большими токами при помощи малых.

Именно на него и воздействуют те самые электрические импульсы от датчика, а он, в свою очередь, контролирует работу катушки зажигания, которая преобразовывает низкое напряжение бортовой сети в гораздо более высокое, необходимое для образования искры (около 30 000 Вольт).

Кстати, датчик импульсов объединён в один корпус с распределителем и вместе они образуют единое устройство, которое называют датчик-распределитель.

Плюшки бесконтактной схемы

Чем же полезна бесконтактная система зажигания, помимо, собственно, отсутствия тех самых злополучных контактов?

Оказывается, её применение помогает поднять мощность силовых агрегатов, снижает количество вредных выбросов в атмосферу и даже понижает расход горючего.

Всё это, как уверяют специалисты, стало возможным благодаря большему, чем у более старых систем, напряжению образования искры, которое достигает 30 000 Вольт.

Эти плюшки, к слову, побуждают некоторых водителей менять старые контактные схемы на бесконтактные. Причём сделать это довольно просто и многие автовладельцы самостоятельно занимаются таким небольшим тюнингом.

Уважаемые читатели, как мы с вами видим, бесконтактная система зажигания принцип действия которой мы сегодня попытались изучить, стала очередным шагом к схемам качественно нового уровня, с более надёжными и долговечными узлами.

Но есть и ещё более интересные инженерные решения, это электронная система зажигания, но о ней мы поговорим в другой раз.

Не пропустите свежие публикации!

Статьи по теме

Бесконтактная система зажигания для двигателя внутреннего сгорания

Авторы патента:

Рогачев В.Д.(RU)

Аль Насер Сухель Фуад (CY)

F02P3/04 — схемы электрических цепей



Изобретение относится к системам зажигания с накоплением энергии в индуктивности и может быть использовано на транспортных средствах и электрических установках с бесконтактными магнитоэлектрическими датчиками момента зажигания. Изобретение позволяет повысить надежность системы зажигания путем обеспечения ее работы в трех режимах. В систему зажигания с катушкой зажигания, дополнительным резистором, конденсатором, транзисторным коммутатором и датчиком импульсов дополнительно введены транзисторный вибратор, имеющий три клеммы, два диода и трехпозиционный переключатель с одной входной и тремя выходными клеммами, причем первая клемма транзисторного вибратора подключена к общей точке соединения дополнительного резистора и входной клеммы первичной обмотки катушки зажигания, вторая клемма вибратора соединена с первой выходной клеммой переключателя и катодом одного диода, третья клемма вибратора соединена с корпусом, аноды обоих диодов соединены со второй выходной клеммой переключателя, катод второго и силовой вход коммутатора соединены с третьей выходной клеммой переключателя, а входная клемма переключателя соединена с общей точкой выходной клеммы первичной обмотки катушки зажигания и конденсатора. 1 ил.

Изобретение относится к бесконтактным транзисторным системам зажигания с накоплением энергии в индуктивности и может быть использовано на транспортных средствах и энергетических установках с бесконтактными магнитоэлектрическими датчиками момента зажигания.

Известна бесконтактная электронная система зажигания, содержащая катушку зажигания, дополнительный резистор, конденсатор и транзисторный коммутатор. Данная система работает только в режиме однократного искрообразования, что является ее недостатком (см. С.П.Банников. Электрооборудование автомобилей. — М.: Транспорт, 1970, с.207, рис.8.12).

Наиболее близкой к заявленному является бесконтактная система зажигания, содержащая катушку зажигания, дополнительный резистор, конденсатор, транзисторный коммутатор и датчик импульсов (см. Н.Г.Глезер, И.М.Опарин. Автомобильные электронные системы зажигания. — М.: Машиностроение, 1977, с. 109, рис. 83).

Недостаток данной системы заключается в том, что она, работая только в одном режиме, не обеспечивает надежную работу при неблагоприятных условиях эксплуатации.

Задачей изобретения является повышение надежности системы зажигания путем обеспечения ее работы в трех режимах.

Поставленная задача решается путем того, что в бесконтактной системе зажигания, содержащей катушку зажигания, дополнительный резистор, транзисторный коммутатор, датчик импульсов, транзисторный вибратор, имеющий три клеммы, два диода и трехпозиционный переключатель с одной входной и тремя выходными клеммами, первая клемма транзисторного вибратора подключена к общей точке соединения дополнительного резистора и входной клеммы первичной обмотки катушки зажигания, вторая клемма вибратора соединена с первой выходной клеммой переключателя и катодом одного диода, третья клемма вибратора соединена с корпусом — аноды обоих диодов соединены со второй выходной клеммой переключателя, катод второго диода и силовой вход коммутатора соединены с третьей выходной клеммой переключателя, а входная клемма переключателя соединена с общей точкой выходной клеммы первичной обмотки катушки зажигания и конденсатора.

Это позволяет системе зажигания работать в трех режимах в зависимости от положения переключателя: режиме непрерывного искрообразования от вибратора, режиме многократного искрообразования при совместной работе вибратора и коммутатора, и режиме однократного искрообразования при работе от коммутатора.

На чертеже показана схема предлагаемой бесконтактной системы зажигания.

Система зажигания содержит катушку зажигания 1, дополнительный резистор 2, конденсатор 3, транзисторный коммутатор 4, датчик импульсов 5, транзисторный вибратор 6, имеющий три клеммы, которые соединены: первая клемма подключена к общей точке соединения дополнительного резистора 2 и входной клеммы первичной обмотки катушки зажигания 1; вторая клемма вибратора соединена с первой выходной клеммой переключателя 7 и катодом диода 8, третья клемма вибратора соединена с корпусом, аноды диодов 8 и 9 соединены со второй выходной клеммой переключателя 7, катод диода 9 и силовой вход коммутатора 4 соединены с третьей выходной клеммой переключателя 7, входная клемма переключателя 7 соединена с общей точкой выходной клеммы первичной обмотки катушки зажигания 1 и конденсатора 3. Вторичная обмотка катушки зажигания 1 подключена к свече зажигания 10. Питание системы зажигания осуществляется от аккумуляторной батареи 11 через выключатель зажигания 12. Транзисторный вибратор 6 выполнен на основе автоколебательного блокинг-генератора и состоит из транзистора 13, трансформатора 14, конденсатора 15 и резистора 16.

В зависимости от положения переключателя 7 система зажигания работает в трех режимах.

При первом положении переключателя 7 (замкнуты входная клемма и первая выходная клемма) и включенном выключателе зажигания 12 система зажигания работает от транзисторного вибратора б в режиме непрерывного искрообразования.

В этом случае ток первичной цепи системы зажигания протекает от аккумуляторной батареи 11 через выключатель 12, дополнительный резистор 2, первичную обмотку катушки зажигания, замкнутые клеммы переключателя 7, первичную обмотку трансформатора 14 и транзистор 13 и прерывается с частотой переключения вибратора 6, выполненного на основе блокинг-генератора. При прерывании тока первичной цепи во вторичной обмотке катушки зажигания 1 образуются импульсы высокого напряжения, которые подаются на свечу зажигания 10.

При втором положении переключателя 7 (замкнуты входная клемма и вторая выходная клемма) и включенном выключателе зажигания 12 система зажигания работает в режиме многократного искрообразования от транзисторного вибратора 6 совместно с транзисторным коммутатором 4 через разделительные диоды 8, 9 в синхронном режиме от датчика импульсов 5.

При отрицательных импульсах датчика 5 открыт силовой транзистор коммутатора 4, который шунтирует транзисторный вибратор 6, и ток первичной цепи системы зажигания протекает от аккумуляторной батареи 11 через выключатель 12, дополнительный резистор 2, первичную обмотку катушки зажигания 1, замкнутые клеммы переключателя 7, разделительный диод 9, силовой транзистор коммутатора 4, корпус минус аккумуляторной батареи 11. При поступлении положительного импульса датчика 5 закрывается силовой транзистор коммутатора 4 и начинает работать вибратор 6. В этом случае ток первичной цепи системы зажигания протекает от аккумуляторной батареи 11 через выключатель 12, дополнительный резистор 2, первичную обмотку катушки зажигания 1, замкнутые клеммы переключателя 7, разделительный диод 8, первичную обмотку трансформатора 14 и транзистор 13, корпус минус аккумуляторной батареи 11. Ток первичной цепи прерывается в этом случае с частотой работы вибратора 6, при этом во вторичной обмотке катушки зажигания 1 наводятся импульсы высокого напряжения, которые вызывают серию искр на свече зажигания 10. Длительность серии искр определяется длительностью положительного импульса датчика 5. Наличие нескольких искр на один импульс датчика 5 улучшает условия воспламенения рабочей смеси в цилиндрах двигателя.

При третьем положении переключателя 7 (замкнуты входная клемма и третья выходная клемма) и включенном выключателе зажигания 12 система зажигания работает в режиме однократного искрообразования от транзисторного коммутатора 4. В этом случае ток первичной цепи системы зажигания протекает от аккумуляторной батареи 11 через выключатель 12, дополнительный резистор 2, первичную обмотку катушки зажигания 1, замкнутые клеммы переключателя 7, силовой транзистор коммутатора 4, корпус минус аккумуляторной батареи 11. Этот ток прерывается коммутатором 4 при положительных импульсах датчика 5, что приводит к образованию импульсов высокого напряжения во вторичной обмотке катушки замыкания 1, которые подаются на свечу зажигания 10.

Конденсатор 3 образует колебательный контур с первичной обмоткой катушки зажигания и увеличивает скорость изменения магнитного потока катушки зажигания 1 при закрывании транзистора коммутатора 4 или вибратора 6.

Таким образом, предлагаемая схема бесконтактной системы зажигания позволяет обеспечить прерывание тока в первичной цепи системы зажигания в трех режимах работы в зависимости от положения переключателя 7, что расширяет функциональные возможности системы зажигания, обеспечивает большой ресурс в режиме непрерывного искрообразования, улучшает условия воспламенения рабочей смеси в режиме многократного искрообразования, упрощается схема системы по сравнению с известными системами зажигания с многократным искрообразованием.

Формула изобретения

Бесконтактная система зажигания, содержащая катушку зажигания, дополнительный резистор, конденсатор, транзисторный коммутатор и датчик импульсов, отличающаяся тем, что в нее дополнительно введены транзисторный вибратор, имеющий три клеммы, два диода и трехпозиционный переключатель с одной входной и тремя выходными клеммами, причем первая клемма транзисторного вибратора подключена к общей точке соединения дополнительного резистора и входной клеммы первичной обмотки катушки зажигания, вторая клемма вибратора соединена с первой выходной клеммой переключателя и катодом одного диода, третья клемма вибратора соединена с корпусом, аноды обоих диодов соединены со второй выходной клеммой переключателя, катод второго диода и силовой вход транзисторного коммутатора соединены с третьей выходной клеммой переключателя, а входная клемма переключателя соединена с общей точкой выходной клеммы первичной обмотки катушки зажигания и конденсатора.

РИСУНКИ

Рисунок 1
