Основные параметры башенных кранов

Технические возможности башенных кранов характеризуются следующими параметрами: грузоподъемность, вылет, грузовой момент, высота подъема, глубина опускания, скорости рабочих движений, установленная мощность, колея, база, задний габарит, конструктивная и общая массы крана, нагрузка на колесо.

Вылет (L) — расстояние от оси вращения поворотной части крана до центра зева крюка.

Грузоподъемность (Q) — масса наибольшего допускаемого груза для заданного вылета.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Грузовой момент (М) представляет собой произведение, величины вылета и соответствующей ему грузоподъемности.

Высота подъема (Н) — расстояние от уровня кранового пути (для самоподъемных кранов — от основания сооружения) до центра зева крюка, находящегося в верхнем рабочем положений. В связи с тем, что у кранов с подъемной стрелой высота подъема изменяется с изменением вылета, в характеристике этих кранов указывают две высоты подъема: при максимальном и минимальном вылетах. .

Глубина опускания (Л) — расстояние от уровня кранового пути до центра зева крюка, находящегося в низшем допустимом положении.

Скорость подъема (опускания) (vn) — скорость вертикального перемещения груза.

Скорость посадки (vM) — скорость опускания груза при монтаже или укладке.

Частота вращения (п) — угловая скорость вращения поворотной части крана.

Скорость передвижения крана (кд) — рабочая скорость передвижения крана по строительной площадке.

Скорость передвижения тележки (ат) — скорость передвижения грузовой тележки по балочной стреле.

Время изменения вылета (t) — время, необходимое на изменение вылета от одного предельного положения до другого.

£корость изменения вылета (vr) — средняя скорость перемещения груза (измеренная по горизонтали) при изменении вылета.

Установленная мощность (Ny) — суммарная мощность электродвигателей всех механизмов, установленных на кране. Для крановых электродвигателей мощность принимается при продолжительности включения (ПВ) 25%. Установленная мощность позволяет определять размеры питающего электрического кабеля.

Колея (К) — расстояние между осями рельсов кранового пути.

База (В) — расстояние между вертикальными осями передних и задних ходовых тележек или колес.

Задний габарит (/) — это наибольший радиус поворотной части крана со стороны, противоположной стреле.

Конструктивная масса (GK) — масса крана без балласта и противовеса.

Общая масса (Ооа)—полная масса крана с балластом и противовесом.

Нагрузка на колесо (Р) — величина наибольшей возможной нагрузки, приходящейся на одно ходовое колесо.

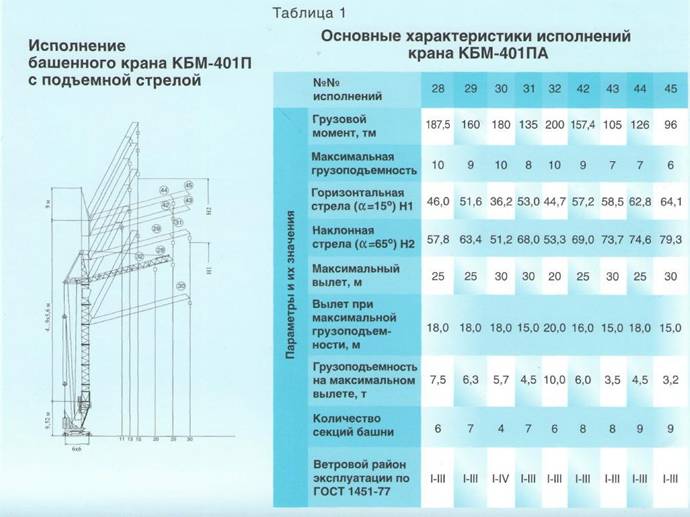

Рис. 1. Основные параметры башенного крана

Термины основных типов кранов, параметров, узлов (кроме электрооборудования), методов монтажа и транспортирования установлены ГОСТ 13809—68 «Краны башенные строительные. Термины».

Основные параметры башенных кранов регламентированы ГОСТ 13555—68 «Краны башенные строительные передвижные. Типоразмеры и основные параметры» и ГОСТ 14274—69 «Краны башенные строительные приставные и самоподъемные. Основные параметры и размеры».

Технические требования к конструкции, изготовлению, методам испытаний, транспортированию и хранению башенных кранов содержатся в ГОСТ 13556—76 «Краны башенные строительные. Технические требования». Нормы расчета на прочность и устойчивость башенных кранов регламентированы ГОСТ 13994—75 «Краны башенные строительные. Нормы расчета».

Башенные краны QTZ80

Башенные краны серии QTZ80 — строительные передвижные (на рельсовом ходу) или стационарные башенные краны с балочной стрелой и не поворотной башней. Производятся в различных исполнениях несколькими Китайскими производителями с разными техническими характеристиками. Имеют примерно одинаковый грузовой момент около 800 кН/м. Максимальная грузоподъемность варьируется от 6 до 8 т. Максимальный вылет в зависимости от модели — от 50 до 60 м.

QTZ80 5511 6t — выпускает Machinery Changli (Китай, г. Чжэнчжоу)
QTZ80 5512 8t — выпускает Machinery Changli (Китай, г. Чжэнчжоу)
QTZ80 5613 8t — выпускает Dahan Construction Machinery (Китай, г. Цзинань)
QTZ63 HS5613A-B-C — выпускает Yantai Haishan Construction Machinery (Китай, г. Янтай)
QTZ80 T5513 8t — выпускает Harbin Dongjian Machinery Manufacturing (Китай, г. Харбин)
QTZ80 T5610 6t — выпускает Harbin Dongjian Machinery Manufacturing (Китай, г. Харбин)
QTZ80 ТC5613 — выпускает Zoomlion (Китай, г. Чанша)
и другие
Первые две цифры в номере модели обозначают максимальный вылет, вторые две — грузоподъемность при максимальном вылете.

Основные технические характеристики башенных кранов QTZ 80

ПОКАЗАТЕЛЬ \ ИСПОЛНЕНИЕ	DJHarbin T5610	Changli 5512	Haishan HS5613	Dahan 5613
Максимальный грузовой момент		800 кН·м	800 кН·м	108,43 тм
Грузоподъемность максимальная, т	6	8	8	8
Грузоподъемность на максимальном вылете, т	0,95	1,2	1,3	1,3
Вылет максимальный, м	56	55	56	56
Высота подъема свободностоящего крана, м	40	46	45	45
Высота подъема максимальная, м	150	150	180	150
Скорость подъема груза наибольшей массы, м/мин	18	20		20
Скорость подъема груза наибольшая, м/мин	32	40	40	40
Скорость изменения вылета с грузом, м/мин	22/44	10/30/60	21,7/43,4	20/40
Частота вращения, об/мин	0-0,7	0-0,6	0-0,6	0-0,62
Скорость передвижения кран, м/мин	0-20
Скорость механизма самоподъема, м/мин	0,45		0,5
Опорный контур, м
Масса свободностоящего крана (без противовеса и балласта), т			46,4	36,2
Масса противовеса, т			15,5	13,8
Масса балласта				72
Мощность электродвигателя грузовой лебедки, кВт	24			24
Мощность двигателя тележечной лебедки, кВт	4,5			2,2 / 3,3
Мощность двигателя механизма поворота, кВт	2х3,7			2х3,7
Мощность двигателей механизма передвижения, кВт	2х3,0
Мощность механизма самоподъема, кВт	5,5
Рабочая температура, °С			-20. .+40	-40.. +40
Потребляемая мощность, кВт				34,7
Необходимый источник питания				380В

Все характеристики написаны для 4-х кратной запасовки.

QTZ 80 (5613)

Грузовая характеристика QTZ 80 (5613)

Примечание:

1. Указанные в таблице значения грузоподъёмности определяются вычитанием из допустимой грузоподъёмности, определенной по допустимому грузовому моменту, масс крюковой подвески, грузовой тележки, а также массы (2-х кратная 0.568 т/4-х кратная 0.635 т) грузового каната при максимальной высоте подъёма свободностоящего крана (45 м).

2. При установке крана на фундамент с высотой подъема более 45 м нужно при вычислении значения грузоподъемности учитывать дополнительный вес каната. Вес каната: Q = (h-45) х 2 х 0,9 где: h — высота подъёма; 0,9 кг — масса 1 м грузового каната 35Wх7-14-1870.
