ГлавнаяАвто Как работает автоматическая система подкачки колёс.

Хаммер и многие военные машины, уже много лет оснащаются системой подкачки колёс. Это сделано для улучшения проходимости автомобиля, по плохим дорогам или в плохих погодных условиях.
В настоящее время, большинство массово производимых автомобилей оснащаются только системой мониторинга давления в шинах.
Давайте рассмотрим, какие преимущества предоставляет такая система, ведь сильно спущенное колесо можно различить и без неё, а чуть спущенное не создает проблем. Первое о чём хотелось бы сказать, что давление в колесе может уменьшаться во время обычной езды, например, при попадании колеса в яму или при любом другом ударе, также на изменение давления влияет сезонное изменение температуры. Такое изменение давления в шинах не имеет визуального эффекта, но приводит к увеличению расхода топлива, быстрому износу протектора и ухудшает управляемость автомобиля. Давайте рассмотрим подробнее как это происходит.

На картинку выше видно, что в зависимости от давления в шинах, изменяется площадь соприкосновения с поверхностью, а следовательно, и сила трения. При низком давлении в шинах, площадь соприкосновения увеличивается, а следовательно, увеличивается сила трения, это может быть полезным в условиях тяжелой проходимости, но при движении по асфальтной дороге приводит к повышенному расходу топлива. Также в случае если давление в какой-либо из шин автомобиля существенно занижено, это может привести к разбортировке колеса во время движения, про такие ситуации водители говорят “переобулся на ходу”.
Что касается износа, уменьшение давления на 20% от номинального, сокращает ресурс шины в 3 раза.
Очевидно, что если давление в шинах отличается это ухудшает управляемость автомобиля, также если давление выше номинального, то при повороте на большой скорости, из-за плохого сцепления колеса с дорогой, можно потерять управление.
Ещё одним существенным плюсом является, возможность во время движения узнать о том, что пробилось колесо. Также узнать о том, что пробито колесо можно по косвенным признакам, например, по расстоянию, которое проходит колесо за один оборот, в этом случае источником данных служат датчики ABS.
Давайте рассмотрим централизованную систему подкачки шин(CTIS).
CTIS позволяет контролировать давление воздуха в каждой шине, разрабатывалась она для повышения эффективности работы на различных поверхностях. Снижение давления воздуха в шине, как мы упоминали выше, создаёт большую площадь контакта между шиной и грунтом, это позволяет наносить меньший ущерб поверхности, поэтому она нашла применение в сельскохозяйственных отраслях. Ещё одна функция CTIS — это поддержание давления в колесе в случае прокола.
Существуют два основных производители CTIS: американская корпорации Dana и Французская Syegon. Dana выпускает две версии CTIS, для использования в военных целях (PSI) и для коммерческого использования (TPCS).

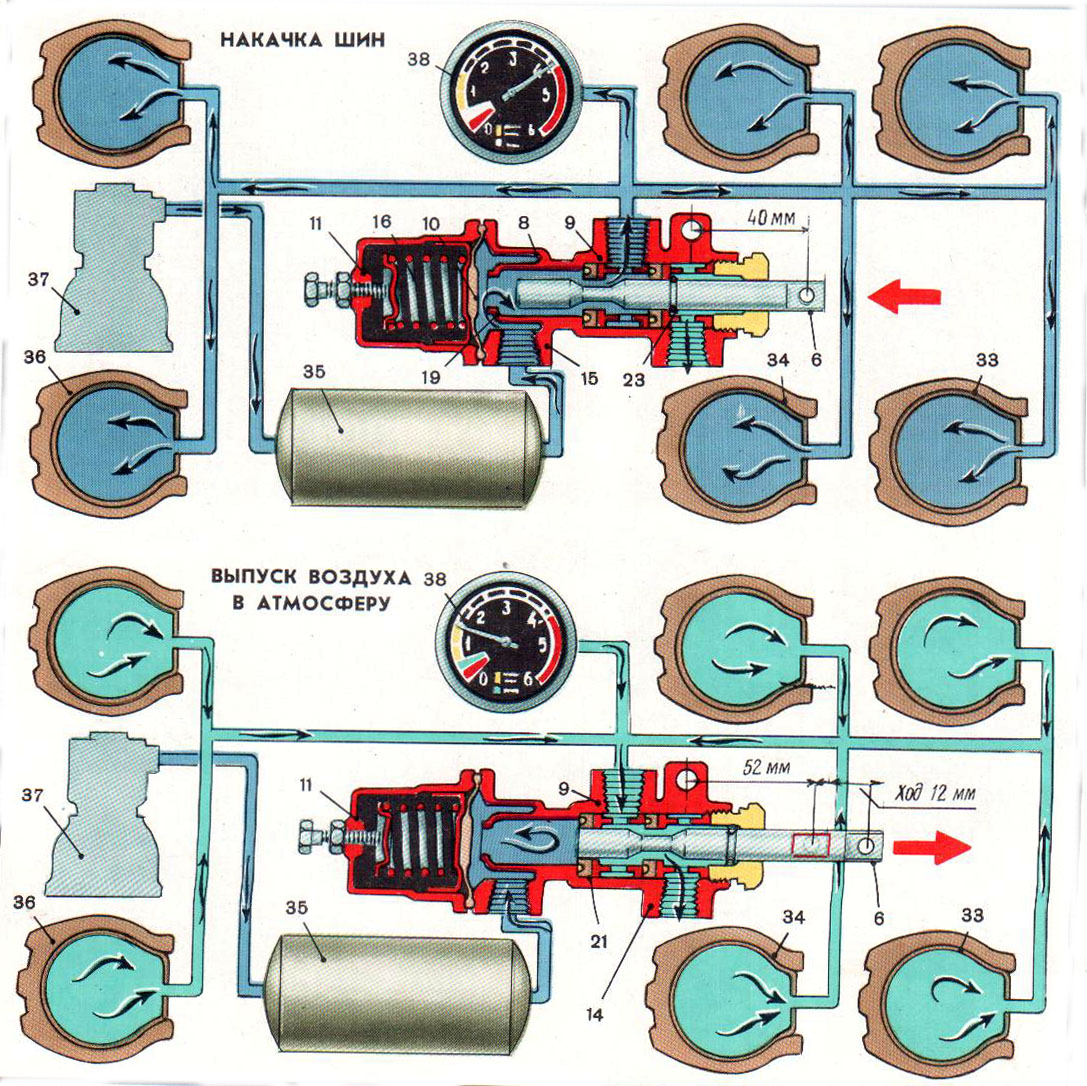

На рисунке выше показано общее устройство CTIS.

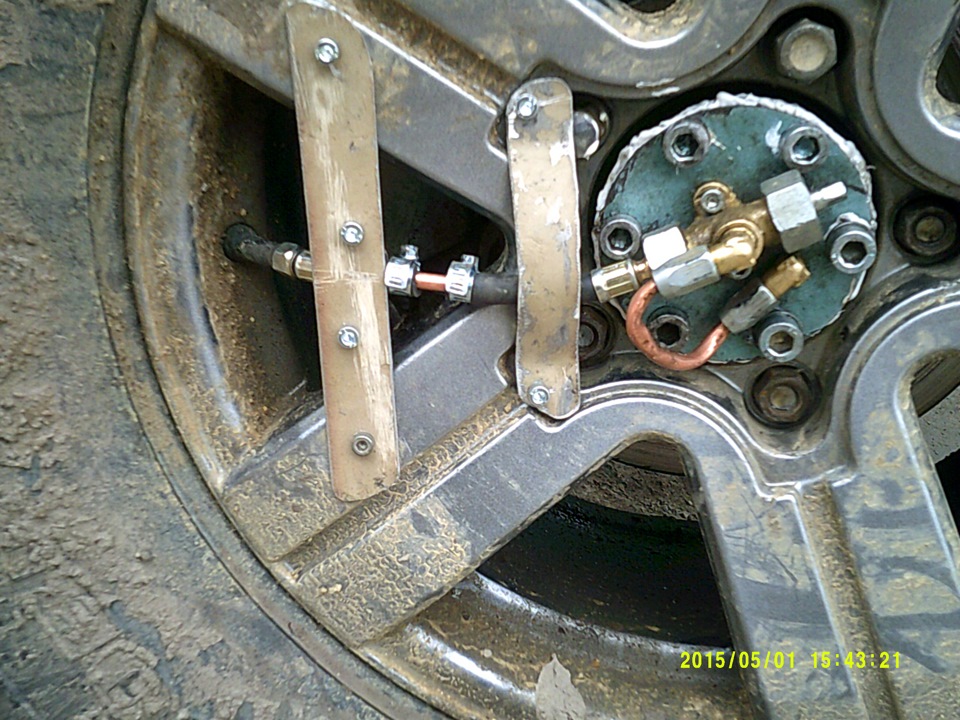

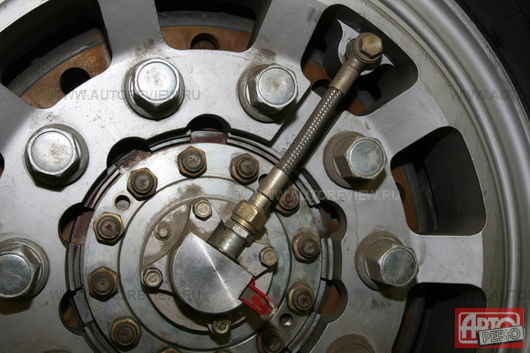

На каждом колесе расположен клапан, который позволяет изолировать колесо от системы и воздействовать на него, только в случае необходимости.

Электронный блок управления (ECU), установленные позади пассажирского сиденья, отправляет команды Пневматическому блоку управления, который контролирует клапана и давление в системе, а также передает показания давления в шинах ECU .

С помощью панели управления водитель регулирует давление в шинах, а также следит за состоянием системы.

Если транспортное движется по шоссе, для того чтобы избежать повреждений, давление в шинах должно быть выше, поэтому CTIS включает в себя датчики скорости. Система автоматически надувает и спускает колеса в зависимости от скорости движения.

Воздух для работы CTIS получает от того же компрессора, что и тормозная система, реле давления гарантирует, что воздух не будет поступать в CTIS пока не заполнится тормозная система.

Несколько лет назад компания Goodyear разработала технологию самоподкачивающихся шин Air Maintenance System, не требующая установки дополнительной электроники и внешнего насоса. Миниатюрный насос и все остальные детали системы находятся непосредственно в самой шине. А в основе работы лежит принцип работы сообщающихся сосудов.

Источник: hubstub.ru

Статья

Система автоматической подкачки шин

Добрый день, уважаемые читатели. В статье вы сможете познакомиться и подробнее узнать о то, что представляет собой система автоматической подкачки шин. Технология в скором времени избавит водителей от необходимости следить за уровнем давления в колесе и накачивания их при помощи компрессора или насоса.

Будет использоваться специальная электронная начинка, отслеживающая в режиме реального времени уровень давления воздуха в шине. Если давление начнёт снижаться в результате повреждения целостности колеса, то система автоматической подкачки шин сможет нагнетать необходимое количество воздуха для продолжения движения.

Система успешно апробирована на военной технике и зарекомендовала себя с положительной стороны. На легковых автомобилях её можно встретить крайне редко. Обычно это машины руководителей государств и в массовое производство шины оснащённые автоматической подкачкой не поступали.

В ближайшие годы, ситуация может кардинальным образом измениться. Многие известные производители автомобилей и шин высказали свою заинтересованность во внедрении автоматической подкачки. Специалисты считают, что система будет востребована на рынке и водители одобрят её использование.

Почему важен контроль давления в шинах?

Отдельные водители не придают большого значения уровню давления в колёсах. Это непростительная ошибка, которая заканчивается рядом неприятных последствий для кошелька незадачливого автовладельца. Кажется мелочь, но давление в шинах оказывает влияние на безопасность и эффективность управления автомобилем.

Выделяют 3 основных состояния колеса:

1.

Недокаченное колесо.

Характерным признаком хронической недостатка воздуха в шине является неравномерный износ протектора. В этом случае средняя часть испытывает меньший уровень трения и быстро изнашиваются боковые зоны колеса.

2.Накаченное колесо.

Оптимальный уровень воздуха в шине способствует равномерному износу протектора. Площадь соприкосновения колеса и поверхности дороги максимальная.

3.Перекаченное колесо.

Максимальный износ протектора происходит в средней части. Боковые стороны практические не соприкасаются с дорожным полотном.

Недостаток или избыток давления в шине приводит к преждевременному износу протектора и снижения управляемости машиной.

Многие водители в силу недостатка времени или лени не контролируют должным образом параметр. Зачастую во всех 4-х колёсах можно обнаружить различный уровень давления воздуха.

Система информирования о текущем состоянии давления в колесе, которая устанавливается в современных машинах не способна решить проблемы. Многие водители обращают внимание на показатели когда давление воздуха стремится к нулю в шине.

Вредные последствия использования шины с неправильным давлением воздуха:

1. Неравномерный износ.
2. Сокращение срока использования в 3 раза.
3. Увеличение тормозного пути.
4. Снижение управляемости.
5. Снижение уровня сцепления с дорожным покрытием.
6. Увеличение расхода топлива.
7. Вероятность повреждения увеличивается в 2 раза.

Подробнее о шинах и дисках можно узнать на сайте
http://wheel-info.ru/, где содержится масса полезной и интересной информации.

Что собой представляет автоматическая подкачка шин?

Система автоматической подкачки шин даёт возможность в режиме реального времени изменять уровень давления воздуха. Первоначально она создавалась с целью эффективности работы резины на различных поверхностях.

Использование Сentral tire inflation system (CTIS) или централизованная система подкачки шин. Сегодня активно применяется на военной и сельскохозяйственной технике.

Даёт возможность поддерживать оптимальный уровень давления в шине даже в случае нарушения целостности.

Устройство CTIS:

1.Клапан.

Установлен изолированно на каждом колесе.

2.Основной блок управления.

Установлен в салоне машины.

3.Пневматический блок управления.

Получает сигналы от основного блока управления. Обеспечивает контроль клапана и передаёт показания о давлении воздуха в шинах на основной блок управления в режиме реального времени.

4.Панель управления.

Служит для ручного управления давлением в шине.

5.Датчики скорости.

Система в автоматическом режиме регулирует давление в зависимости от скорости движения.

Первые наработки в области автоматических систем накачки воздуха в шины успешно существуют и опробованы. Компания Goodyear представила шины Air Maintenance System, где компактный насос и все необходимые элементы системы установлены непосредственно внутри колеса.

Что такое автоматический насос для накачки шин

• Автомагазин, Шиномонтаж и авторемонт, Автомойка, Автопарк, Автосалон и прокат автомобилей, Рабочее место и жилье

Автоматические насосы для накачки шин очень похожи на цифровые шинные манометры, но с некоторыми улучшениями. Как и цифровой шинный манометр, они предназначены для точного измерения давления в шинах. Однако они подключены к воздушному компрессору, который позволяет им автоматически накачивать и спускать шины до желаемого пользователем давления. Поскольку целевое давление можно регулировать, автоматические накачивающие устройства для шин можно использовать для корректировки давления в шинах практически любого транспортного средства, в котором используются шины, от легковых автомобилей до мотоциклов, грузовиков и даже автобусов. Чтобы сделать накачку еще проще, все накачивающие устройства Excel Tire Gauge оснащены дисплеем, на котором легко просматривать информацию о давлении в шинах.

Содержание

Автоматические устройства для накачки шин от Excel Tire Gauge обладают многими преимуществами по сравнению с ручными накачивающими устройствами, в том числе: машина

Простота использования – Наша высокотехнологичная калибровочная головка автоматически накачивает или сдувает шину с точностью до 0,5 фунтов на квадратный дюйм от желаемого давления. Все, что нужно сделать пользователю, это прикрепить патрон к штоку клапана, установить целевое значение PSI и подождать. Устройство перестанет накачиваться, как только шина достигнет целевого значения PSI.

Долговечность – Наши манометры служат долгие годы. Их долговечность делает их надежным инструментом для водителей, которым необходима экстренная накачка шин. Это имеет большое значение для того, чтобы помочь предприятиям, выбравшим нашу продукцию, произвести неизгладимое положительное впечатление на своих клиентов.

Как выбрать лучший насос для накачки шин для вашего бизнеса?

1. Выберите надежное устройство – Общая долговечность устройства для накачивания шин очень важна, но это еще не все. Некоторые модели разработаны специально для шиномонтажных мастерских, автомоек, автопарков, проката автомобилей или автосалонов и гарантируют устойчивость к погодным условиям, таким как дождь и чрезмерное ультрафиолетовое излучение, интенсивное использование и многое другое. Обязательно рассмотрите условия, которым должна противостоять ваша пневматическая машина, и проконсультируйтесь с вашим поставщиком, чтобы убедиться, что ваш насос для накачки шин обеспечивает гарантированную устойчивость к этим элементам.
2. Выбирайте простые в эксплуатации калибраторы – Независимо от того, является ли человек, который будет эксплуатировать ваш инфлятор, техником или покупателем, важно предоставить ему простое в использовании оборудование. Эта простая деталь имеет решающее значение для предоставления услуг и лояльности клиентов для большинства водителей, экономя время и повышая эффективность работы техников.
3. Изучение истории производителя – При покупке любого типа продукта необходимо изучить производителя. С калибраторами шин для шиномонтажа это правило еще более важно, учитывая долговечность оборудования. Предложение низкокачественной технологии может замедлить работу технических специалистов и расстроить клиентов. Поэтому важно понимать историю бренда инфлятора, который вы выбираете, и репутацию этой компании в отношении качества продукции и обслуживания.
4. Включите гарантию и техническую поддержку в ваше решение – Хороший бренд стоит за их продуктом, а гарантия показывает доверие этой компании к оборудованию, которое они производят. Хорошие автоматические накачивающие устройства для шин будут поставляться с гарантией производителя не менее одного года. Между тем, послужной список качественного обслуживания и технической помощи поможет сохранить этот продукт в хорошем состоянии, чтобы он прослужил много лет, что делает инвестиции оправданными.
5. Следуйте рекомендациям производителя – Большинство производителей предлагают несколько моделей автоматических накачивающих шин для различных областей применения и отраслей. Следование рекомендациям производителя поможет вам убедиться, что выбранная вами воздушная машина справится с вашей ситуацией. Это повысит удобство эксплуатации и срок службы оборудования.

Рекомендуемый автоматический насос для накачки шин:

• PNT PRO | Автоматический насос для накачки шин
• PNT 4 | Автоматический насос для накачки шин
• PNT Mini Pro | Автоматический насос для накачки шин

Поделиться этой публикацией

Является ли насос для накачки шин воздушным компрессором?

Нет такого понятия, как подходящий момент для спущенной шины, есть только плохие или худшие времена. Плохо, когда у тебя спустило колесо рядом с домом и нужно потратить время, чтобы его наполнить или починить. Хуже, когда он находится на обочине оживленной трассы. Но самое худшее время для прокола — это когда у вас нет временной заплаты, ваша запаска тоже спущена, а воздушного компрессора нет рядом.

Неподготовленность создает больше головной боли, тратит больше времени и стоит больше денег. Один из способов убедиться, что у вас всегда есть как минимум полностью накачанная запасная шина, — это держать в машине переносной насос для накачки шин. Вы можете использовать его, чтобы в любое время поддерживать заданное оптимальное давление в шинах, и на всякий случай у вас будет запасной план для запасного колеса.

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее ., Depositphotos

Эти устройства имеют множество различных обобщенных названий, включая накачка шин, мини-воздушный компрессор и переносной воздушный компрессор, что может сбить с толку, если учесть, что многие люди думают о воздушных компрессорах как о больших резервуарах, стоящих в углу. гаража. Так это действительно воздушный компрессор, если у него нет бака?

Чтобы прояснить эту путаницу, команда Guides & Gear решила «вскрыть» насос для накачки шин и изложить все его внутренности с помощью простого для понимания объяснения. Давай начнем.

Изучение работы устройства для накачивания шин

Устройство для накачивания шин — это не то же самое, что простые воздушные насосы; на самом деле это миниатюрные воздушные компрессоры. Чтобы лучше понять, как они работают, мы разобрали основные компоненты, из которых состоят эти устройства, и объяснили, как они работают вместе, чтобы нагнетать воздух в ваши шины.

Проводной или беспроводной источник питания

Наиболее распространенные типы портативных насосов для накачки шин подключаются непосредственно к стене, подключаются к 12-вольтовому прикуривателю автомобиля или питаются от аккумулятора. У каждого есть свои плюсы и минусы, но тот тип, который подключается к порту 12 В, является наиболее универсальным для водителей.

Переключатель

Переключатель в форме диска, ползунка, тумблера, триггера или кнопки замыкает цепь питания устройства и включает устройство, задействуя двигатель. По сути, переключатель — это способ включения и выключения устройства.

Электродвигатель

Внутренний электродвигатель является источником энергии для накачки шин. Выходной вал двигателя в основном соединен с шестернями, передающими энергию на поршень. Однако в некоторых случаях выходной вал также соединен с вентилятором, который вращается во время работы двигателя для охлаждения устройства.

Некоторые насосы для накачки шин оснащены встроенными ручками., Depositphotos

Шестерни

В большинстве накачивающих шин у вас есть две шестерни, одна прикреплена к двигателю, а другая к поршню. Когда двигатель движется, он вращает свою шестерню, вставленную в шестерню поршня. Итак, когда двигатель движется, шестерни заставляют двигаться поршень. В некоторых случаях также может быть третья передача для включения вентилятора.

Поршень и цилиндр

Это не совсем одно и то же, но ваш автомобиль, работающий на газе, имеет тот же тип компонента, что и насос для накачки шин: поршень. Хотя механизм приводит в движение двигатель, действие происходит поршнем и цилиндром, в котором он расположен.

Когда шестерни вращаются, поршень опускается, чтобы наполнить цилиндр воздухом через впускное отверстие, а затем толкается вверх. Когда поршень движется вверх, воздух сжимается и проталкивается через трубку, которая соединяется с шиной. Поршень неуклонно повторяет этот цикл, продолжая сжимать и нагнетать воздух в шину.

Вентилятор

Большинство насосов для накачки шин охлаждаются воздухом с помощью небольшого вентилятора, встроенного в устройство. Размещение вентилятора может быть разным, но, скорее всего, он находится рядом с двигателем, где выделяется большая часть тепла.

Клапаны

Поршень не смог бы выполнить свою задачу без клапанов, работающих в тандеме. Типы клапанов, будь то шаровые, лепестковые или другие, будут различаться, но все они служат одной цели: подавать воздух в цилиндр, когда это необходимо, и предотвращать попадание воздуха, когда он не нужен.

Датчик давления

Ваш насос для накачки шин также может использовать датчик давления. Это можно использовать для считывания давления, чтобы отобразить его на цифровом манометре, и/или их можно использовать для управления клапаном для автоматического закрытия.

Соединитель

Соединитель или трубка на конце накачки шин — это то, что соединяет нагнетатель с шиной, мячом или чем-то еще, что необходимо накачать. Обычно он сделан из резины и иногда покрыт тканевой пленкой. Многие новые модели предлагают различные наконечники, которые сочетаются с разъемом, что позволяет использовать их в различных целях.

TL;DR

Короче говоря, вы щелкаете выключателем, двигатель включается и приводит в движение поршень, который создает давление и нагнетает воздух в шину через разъем.

Спиральные шланги упрощают хранение., Depositphotos

Итак, нагнетатель шин — это воздушный компрессор?

Технически да, портативный 12-вольтовый насос для накачки шин — это воздушный компрессор. Однако у него нет резервуара для хранения сжатого воздуха и возможности питания пневматических инструментов. Поэтому его часто называют насосом для накачки шин или просто насосом для накачивания, потому что это единственная конкретная работа, для которой он предназначен и на которую он способен.

Часто задаваемые вопросы о шинных насосах и воздушных компрессорах

У вас есть вопросы, У Драйва есть ответы!

В. Как долго могут работать устройства для накачки шин?

A. Двигатели внутри насосов для накачки шин могут довольно быстро нагреваться, и если охлаждение неадекватное, они не могут работать очень долго. Некоторые из наиболее распространенных времен работы, которые вы увидите, составляют всего около 5-10 минут, но каждый инфлятор будет отличаться. Подробные сведения о вашей машине см. в руководстве пользователя/руководстве по обслуживанию.

В. Используют ли устройства для накачки шин масло?

A. Всегда есть исключения, но подавляющее большинство не будет. Большинство насосов для накачки шин, с которыми вы сталкиваетесь, особенно если они новые, безмасляные.

В. Можно ли использовать пневматические инструменты с насосом для накачки шин?

A. Чтобы использовать пневматические инструменты, вам нужен воздушный компрессор, который может постоянно создавать высокое давление и постоянный поток воздуха в течение продолжительных периодов времени. Маленькие насосы для накачки шин не могут выполнять ни одну из этих задач, поэтому они не могут приводить в действие пневматические инструменты.

В. Воздушный компрессор какого размера мне нужен для работы пневматических инструментов?

A. Воздушные компрессоры разного размера используются для разных задач, поэтому это зависит от ваших целей, вашего бюджета и пневматических инструментов, которые вы будете использовать. Для получения более подробной информации посетите наше руководство, как работают воздушные компрессоры для гаража и какой размер вам понадобится,

. В. Сколько я должен заправлять свои шины?

A. Это будет отличаться для каждого автомобиля и шины, поэтому вам необходимо ознакомиться с информацией, размещенной на внутренней стороне двери водителя, или в руководстве по эксплуатации. Сама шина часто показывает максимальное давление в шинах, но это не то же самое, что рекомендуемое давление в шинах.

В. Могу ли я доверять манометру PSI, когда работает насос для накачки шин?

A. Во-первых, если вы не знаете, PSI означает фунты на квадратный дюйм и является единицей измерения атмосферного давления. Когда ваш накачивающий насос подключен к вашей шине, он зарегистрирует PSI на встроенном манометре, если он есть в вашем устройстве. Но эти показания будут отключены, пока шина находится в процессе накачивания. Поэтому убедитесь, что вы делаете измерения, когда инфлятор выключен.

Узнайте больше из этого видео разборки

Теперь, когда мы объяснили, что делает насос для накачки шин и как он работает, мы хотели бы показать вам, как выглядят все детали. В видео ниже ведущий разбирает беспроводное устройство Ryobi, у которого возникли некоторые проблемы.
