РАЗДЕЛ ЧЕТВЕРТЫЙ
ЭЛЕКТРООБОРУДОВАНИЕ СТРОИТЕЛЬНЫХ ПЛОЩАДОК

ГЛАВА ДВЕНАДЦАТАЯ
АППАРАТУРА УПРАВЛЕНИЯ И ЗАЩИТЫ

Аппаратура управления предназначается для включения и отключения электрических цепей, пуска, остановки, торможения и реверсирования (изменения направления вращения) электродвигателей. Аппаратура защиты осуществляет защиту электроустановок от чрезмерных тепловых действий тока, возникающих при коротких замыканиях и перегрузках, от недопустимого снижения напряжения в сети и других ненормальных явлений.
Номенклатура аппаратов управления и защиты велика. Так, к аппаратам управления относятся: рубильники и переключатели, пакетные выключатели, реостаты, контроллеры и ящики сопротивлений, автоматические выключатели (автоматы), контакторы, магнитные пускатели и кнопки управления, командоаппараты, путевые и конечные выключатели, реле управления (автоматики) и ряд других аппаратов. К аппаратам защиты относятся плавкие предохранители, электромагнитные и тепловые реле защиты. Кроме того, функции защиты выполняют и некоторые из перечисленных выше аппаратов управления: автоматические выключатели, магнитные пускатели и др.

Промышленность выпускает различные типы указанных аппаратов, работающих в разных условиях. В данной книге рассмотрены только основные из них, предназначенные для напряжения до 1000 В и применяемые в условиях строительных организаций.
Аппараты управления и защиты во многих случаях используются не в виде отдельных единиц, а комплексно в комплектных устройствах заводского изготовления. Промышленность серийно выпускает большое количество типов комплексных устройств, предназначенных для управления электроприводами — силовых распределительных пунктов и станций управления (ранее называвшихся магнитными станциями). Такие устройства поставляются в виде готовых панелей (или блоков, шкафов) с полностью смонтированными на них аппаратами, приборами и электропроводкой.

По своему назначению аппараты управления предназначаются для ручного управления электродвигателями и для управления на расстоянии (дистанционного), полуавтоматического и автоматического.

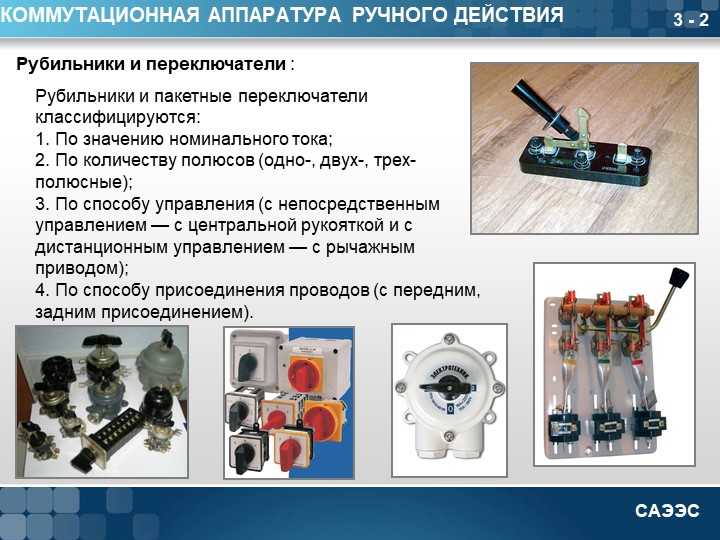

Рубильники являются простейшими аппаратами для ручного включения и отключения электрических цепей при напряжении до 500 В; они изготовляются одно-, двух-и трехполюсными на номинальные токи до 600 А.
На рис. 12.1, а представлен трехполюсный рубильник простой конструкции — открытый типа Р с центральной рукояткой. Такие рубильники предназначаются только для отключения обесточенных электрических цепей; применение их для коммутации (т. е. включения и отключения) цепей под нагрузкой, а следовательно, и для пуска электродвигателей не допускается из-за опасности ожога рук.

Рис. 12.1. Рубильники:

а — открытого типа; б — с защитным кожухом к боковой рукояткой; в — с рычажным приводом

Для этих целей применяют рубильники аналогичной конструкции, но с боковой рукояткой (рис. 12.1, б), закрытые глухими кожухами или смонтированные в стальных запирающихся ящиках (пусковых ящиках) и шкафах. Рукоятка выводится наружу.
Выпускают также рубильники более сложной конструкции: с рычажным приводом (центральным или боковым) для монтажа на распределительных щитах стационарных установок (рис. 12.1, в).

Для переключения ЦСДИ тока на два направления выпускают рубящие переключатели, у которых ножи (такие же, как у рубильников) могут перекидываться или в верхнее положение, или в нижнее.
Пакетные выключатели и переключатели являются более совершенными и компактными аппаратами, чем рубильники или рубящие переключатели. Они выпускаются одно-, двух- и трехполюсными, девяти величин, в исполнении открытом типа ПК и герметические типа ГПК на номинальные токи от 10 до 400 А при напряжении постоянного и переменного тока 220 В и от 6 до 250 А при напряжении переменного тока 380 В.

На рис. 12.2 изображен пакетный выключатель типа ПК. Выключатель состоит из отдельных плоских цилиндрических пакетов, набираемых на скобу со стяжными шпильками; в каждом пакете происходит разрыв электрической цепи;  контакты — неподвижные и подвижные — плоские, скользящие; гашению электрической дуги при разрыве тока способствуют фибровые искрогасительные шайбы; скорейшему гашению дуги способствует также устройство, обеспечивающее при помощи пружины фиксацию и быстрое, не зависимое от екорости поворота рукоятки переключение контактов.
Плавкие предохранители, осуществляющие защиту электроустановки от токов короткого замыкания и больших перегрузок, применяются, как правило, в комплекте с рубильниками и пакет ными выключателями при управлении электроприводами или другими электроустановками. Предохранители разрывают электрическую цепь при перегорании (расплавлении) плавкой вставки, выполняемой в виде металлической пластинки или проволоки.

Рис 12.2. Пакетный выключатель:

а — общий вид; б — контактная система; в — пакет; г — переключающий механизм

При защите электродвигателя плавкие предохранители устанавливаются между рубильником (или другим выключателем) и электродвигателем. В настоящее время применяют, как правило, плавкие предохранители с закрытыми патронами двух основных типов: типа ПР-2 и ПН-2.
На рис. 12.3 представлен предохранитель типа ПР. Патрон предохранителя состоит из толстостенной фибровой трубки с плотно наде тыми на ее концах латунными колпачками. Плавкая вставка предохранителя, часть которой видна на рисунке, изготовляется из листового цинка. При расплавлении вставки под влиянием высокой температуры, возникающей при этом электрической дуги, фибра патрона выделяет газы, которые создают в патроне высокое давление, что способствует быстрому гашению дуги.

Для защиты мелких электродвигателей могут в отдельных случаях применяться также фарфоровые установочные (пробочные) предохранители на номинальные токи до 60 А. Вставка расплавляется тем скорее, чем больше перегрузка ее током. Например, при токе, превышающем номинальный в 2 раза, плавкая вставка предохранителя ПН-2 перегорает примерно через 2—4 мин, при пятикратном токе — через 1—2 с, а при десятикратном — через 0,05—0,1с.
Это свойство плавких вставок — выдерживать кратковременные перегрузки — учитывается при выборе предохранителей для защиты асинхронных электродвигателей с короткозамкнутым ротором.  Номинальный ток плавкой вставки для этой цели выбирают примерно равным 40%, пускового тока электродвигателя.

В последние годы получили широкое распространение комплектные устройства, называемые: «блок-предохранитель — выключатель» — сокращенно БПВ, в которых ножи плавких предохранителей (обычно типа ПΗ-2) выполняют роль рубильника, разрывая цепь тока.

Рис. 12.3. Предохранитель типа ПР:

1 — фибровая трубка; 2 — латунный колпак; 3 — контактные ножи; 4 — плавкая вставка

Рис. 12.4. Общий вид пускового реостата с масляным охлаждением

Защита электродвигателей с помощью плавких предохранителей весьма несовершенна. Особенно опасен случай, часто встречающийся на практике, когда по тем или иным причинам перегорает плавкая вставка на одной фазе работающего электродвигателя. Электродвигатель при этом Продолжает работать с значительной перегрузкой в оставшихся не отключенными от сети двух фазах. Плавкие вставки предохранителей в этих фазах долгое время выдерживают перегрузку (если она не превышает 50— 60%), в результате изоляция обмоток электродвигателя разрушается и двигатель выходит из строя.

В силу этого управление электродвигателями при помощи рубильников и предохранителей постепенно вытесняется более совершенными способами с использованием других аппаратов, в первую очередь воздушных- автоматических выключателей.
Реостаты и особые аппараты—контроллеры в комплекте с набором сопротивлений — ящиками сопротивлений — применяются для ручного управления асинхронными электродвигателями а фазным ротором и электродвигателями постоянного тока.

Реостатом называют устройство, состоящее из регулируемого активного сопротивления и переключающего механизма. По назначению реостаты подразделяются на пусковые, регулировочные, нагрузочные, реостаты возбуждения; по способу охлаждения с воздушным масляным охлаждением (рис. 12.4).
Сопротивления реостатов изготовляются, как правило, из константановой проволоки (в виде спиралей и др.): могут для этой цели применяться и другие сплавы высокого сопротивления.

Рис. 12.5 Контроллеры:

а — барабанный контроллер — общий вид; б — поперечный разрез барабанного контроллера; в — поперечный разрез кулачкового контроллера; 1 — основание; 2 — кронштейн; 3 — сегменты; 4 — рейка; 5 — пальцы; 6 — сухарики пальцев; 7 — штурвал; 8 — вал; 9 — зажимы; 10 — асбестоцементные перегородки; 11 — валик; 12 — фасонный кулачок; 13 — ролик; 14 — силовые контакты; 15 — зажимы (наконечники)

Пусковой реостат для асинхронных электродвигателей — трех фазный. Изменение сопротивления одновременно во всех фазах про изводится поворотом рукоятки, соединяющей концы фаз сопротивле ний; лампы рукоятки скользят по контактам, к которым присоедине ны ответвления от сопротивлений.
Наиболее распространенным типом пускового реостата является реостат с масляным охлаждением, у которого металлические сопротивления погружены в бак с трансформаторным маслом.

При такой конструкции обеспечивается хорошее охлаждение сопротивлений и уменьшение габаритов и веса реостата по сравнению с реостатами воздушного охлаждения.
Ручное управление сложными электроприводами кранов, экскаваторов и других строительных машин осуществляется обычно с помощью контроллеров.

Рис. 12.6. Яшин сопротивлений с чугунными элементами: а — общий вид; б — чугунный элемент

Контроллер (рис. 12.5) представляет собой многоступенчатый аппарате ручным приводом, предназначенный либо для изменения схемы силовой цепи или цепи возбуждения электрических машин, либо для изменения величины включенных в электрическую цепь сопротивлений. Контроллеры бывают барабанного и кулачкового типов; они рассчитаны на работу в повторно-кратковременном режиме в цепях переменного тока напряжением до 500 В и постоянного тока до 440 В.
Барабанный контроллер (рис. 12.5, а) имеет основание сегментов 1, на котором располагаются кронштейны 2 с медными сегментами 5. Последние соединены между собой в соответствии с заданной схемой. Основания сегментов изолированы от стального валика 8 слоем изоляции, нанесенной на его поверхность. На стальной изолированной рейке расположены пальцы 5 с медными сухариками 6 на концах. При повороте валика при помощи штурвала 7 сегменты 3 соединяются с сухариками пальцев, осуществляя тем самым необходимые переключения в схеме. Присоединение внешних цепей к контроллеру производится через наконечники (зажимы) 9.

Для предотвращения возникновения дуги между соседними пальцами во время переключений они отделяются друг от друга асбестоцементными перегородками 10.
Кулачковый контроллер применяется для управления двигателями трехфазного переменного тока мощностью, более 35 кВт и числом включений более 120 в час. Поперечный разрез кулачкового контроллера приведен на рис. 12.5, в. Для улучшения условий гашения дуги в контроллерах кулачкового типа имеются дугогасительные катушки, пальцы у них разделены асбестоцементными перегородками.

Сопротивления применяют для регулирования с помощью контроллеров числа оборотов электродвигателей. Такие сопротивления рассчитываются на более длительное прохождение тока, чем пусковые реостаты. Их выпускают в виде стандартных элементов, собираемых в комплекты, называемые ящиками сопротивлений. Материалами для элементов сопротивлений служат фехраль и константан (в виде проволоки или ленты), а также чугун (в виде фасонных пластин). Представление об общем виде ящика сопротивлений и его элементов дает рис. 12.6.

• Назад
• Вперёд

Электрические аппараты защиты и управления

Про электрические аппараты

Электрические аппараты защиты используются в силовых электрических цепях для защиты и управления.

электрические аппараты защиты

К устройствам защиты можно отнести устройства плавного пуска электродвигателей. Они предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей методом постепенного повышения напряжения на статоре двигателя. Посмотреть устройства плавного пуска можно на сайте https://instart-info.ru/.

Предохранитель с плавкой вставкой

Данный вид электрического аппарата, относится к самым простым. Назначение плавкого предохранителя в защите электрической цепи от сверхтоков коротких замыканий и перегрузки.

Конструкция предохранителя очень проста. В корпусе предохранителя есть проволока их металла с маленьким удельным сопротивлением и низкой температурой плавления.

В рабочем режиме ток свободно протекает через плавкую вставку. При возникновении сверхтоков в цепи, температура проводника увеличивается и вставка расплавляется. Расплавление вставки приводит к отключению электропитания, и цепь переходит в безопасный режим.

При сверхтоках, в месте разрыва цепи, обычно, появляется электрическая дуга. Чтобы дугу погасить, вокруг плавкой вставки создается специальная камера, называемая, дугогасительной. В предохранителях больших токов, эту камеру наполняют кварцевым песком. В цепях малых токов песка в камере нет, а гашение дуги производится давлением газа.

Для подбора плавкого предохранителя используют следующие расчёты:

• Расчёт по напряжению цепи. Ном. напряжение предохранителя должно быть равным ном. напряжению цепи.
• Вычисляют длительный расчётный ток цепи. Ток предохранителя должен быть равен или больше тока цепи;
• Особый расчёт по условиям запуска асинхронного двигателя. Асинхронный двигатель это электродвигатель с  коротко замкнутым ротором.

Больше информации в статье Плавкие предохранители: описание, назначение, типы.

Электрические аппараты: автомат защиты

Этот электрический аппарат правильно называть автоматический выключатель или автомат защиты. Он, также, защищает электрическую проводку цепи от сверхтоков.

Конструкция автоматов защиты более сложная и об неё лучше почитать отдельные статьи:

• Выбор автомата защиты
• Примеры расчета автоматических выключателей в электрической цепи
• Расчет автоматов защиты

Реле максимального тока

Альтернативой плавким предохранителям является реле максимального тока. Это электрический аппарат, реагирующий на увеличение тока защищаемой электроцепи. С помощью РМТ можно создать максимальную защиту по току от сверхтоков перегрузки и короткого замыкания.

Контакторы

Название контактор, происходит от простого слова контакт.  Контакторы предназначены для частого (!) дистанционного  отключения/включение силовых электроцепей напряжением до 1000 Вольт.

В зависимости от привода различают следующие типы контакторов:

• электро-магнитные контакторы. Контакты отключений приводит в действие электрический магнит;
• пневматические, работают от сжатого воздуха;
• гидравлические, работают от давления жидкости.

Конструкция контакторов включает следующие элементы:

• Основная группа контактов. Служит для включения выключения электрической цепи;
• Дуго-гасительная камора. Гасит электродугу при работе контактов;
• Электрический магнит. Обеспечивают движение контактов;
• Вспомогательные клеммы. Для подключения других электрических аппаратов.

В нормальном положении основные контакты могут быть:

• Замкнуты;
• Разомкнуты;
• Находиться в смешанном положении.

Под нормальным положением, понимают положение основных контактов, при котором на втягивающую электромагнитную катушку не подается напряжение, а все механические защелки аппарата свободны.

Работа контакторов

Работу контакторов можно описать так:

• Напряжение подается на обмотку электрического магнита контактора, от чего якорь притягивается;
• Якорь приводит в движение основные контакты, которые либо замыкают, либо размыкают цепь;
• Дугогасительная камора гасит дугу замыкания/размыкания;
• К вспомогательным контактам подключаются другие электрические аппараты.

Электрические аппараты: Пускатели

Это вид контактора, который используется в сетях переменного тока. С его помощью, дистанционно, через кнопки управления, можно безопасно включать/отключать электропитание установок.

Рабочим узлом пускателя служит электромагнит. Он приводит в действие, обычно, 3-х полюсную контактную группу. Кроме основной контактной группы пускатели оборудованы группой вспомогательных контактов.

Выбор магнитных пускателей осуществляется по:

• Ном. напряжению цепи;
• Ном. току нагрузки;
• Мощности асинхронного двигателя;
• Режиму работы;
• Количеству включений в единицу времени;
• Времени срабатывания.

Реле задержки

Это электрические аппараты для создания временной задержки в срабатывании других электрических аппаратов цепи.

Это очень полезные электрические аппараты, которые обеспечивают временную выдержку для срабатывания 2-х и более аппаратов, а также, при необходимости, обеспечении их очерёдности срабатывания.

Реле задержки бывают:

Электромагнитные. Очень практичный тип реле, который не боятся ударов, вибраций, имеют отличную износоустойчивость. Они могут обеспечить 600-650 включений в час, с погрешностью задержки не более 10 %. Однако, на них можно установить задержку не более 10 секунд.

Полупроводниковые. Очень популярные реле из-за возможности выставить задержки срабатывания от 0,1 секунды до 100 часов.

Цифровые.

Тепловое реле

Этот электрический аппарат, защищает электрическое оборудование от перегрева из-за длительных, но незначительных перегрузках механики асинхронного двигателя.

Рабочий элемент аппарата биметаллическая пластина, состоящая из 2-х металлов с различными коэффициентами линейного расширения.

Ток, протекая через биметаллическую платину, нагревает её. В нормальном режиме этот нагрев не значителен. Повышение тока приводит к дополнительному нагреву пластины. Один металл пластины расширяется сильнее второго металла. Это приводит к резкому прогибу пластины. Прогиб пластины «щелкает» по контактной группе рели и ТР размыкает электрическую цепь.

В ТР могут использоваться дополнительные нагреватели биметаллической пластины.

Тиристорный регулятор напряжений

ТРН сложный электрический аппарат, предназначенный для управления значением напряжения нагрузки, как следствие управление тока нагрузки за счёт управления углом отпирания тиристоров схемы аппарата.

Магнитный усилитель

Очень простой электрический аппарат для увеличения мощности нагрузки для повышения мощности нагрузки малыми мощностями управлений. Эти аппараты отличает высокая надёжность, высокая прочность, большой срок эксплуатации.

Не используется в силовых сетях, только в автоматике, вычислительной техники, бортовых устройствах.

Вывод про электрические аппараты защиты

В этой статье я показал основные электрические аппараты защиты и управления силовых электрических цепей, используемые в быту и промышленности, в жилых и офисных помещениях.
