3А130 станок круглошлифовальный с горизонтальным шпинделем универсальный полуавтомат. Паспорт, схемы, характеристики, описание
Сведения о производителе круглошлифовального станка полуавтомата 3А130
Производитель круглошлифовального станка полуавтомата 3А130 — Лубенский станкостроительный завод «Коммунар».
Завод «Феникс» основан в 1915 году и в 1918 году получил наименование «Коммунар».
С 1957 году завод специализируется на производстве универсальных и специальных круглошлифовальных станков с различным уровнем автоматизации, от станков с ручным управлением до станков с современными ЧПУ.
Станки, выпускаемые Лубенским станкостроительным заводом Коммунар
- 3А130 — станок круглошлифовальный универсальный полуавтомат Ø 280 × 700
- 3А423 — станок круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580 × 1600
- 3В423 — станок круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580 × 1600
- 3Д4230 — станок круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580 × 1600
- 3М131 (3М132, 3М133) — станок круглошлифовальный универсальный полуавтомат Ø 280 × 700
- 3М174 (3М173) — станок круглошлифовальный универсальный полуавтомат Ø 400 × 2000
- 3М175 — станок круглошлифовальный универсальный полуавтомат Ø 400 × 2800
- 3У131 — станок круглошлифовальный универсальный полуавтомат Ø 280 × 700
- 3У132 — станок круглошлифовальный универсальный полуавтомат Ø 280 × 1000
- 3У133 — станок круглошлифовальный универсальный полуавтомат Ø 280 × 1400
- 3У142 — станок круглошлифовальный универсальный полуавтомат Ø 400 × 1000
- 3У143 — станок круглошлифовальный универсальный полуавтомат Ø 400 × 1400
- 3У144 — станок круглошлифовальный универсальный полуавтомат Ø 400 × 2000
- 3131 — станок круглошлифовальный универсальный полуавтомат Ø 280 × 1400
3А130 станок круглошлифовальный с горизонтальным шпинделем универсальный полуавтомат.
Назначение и область применения
Круглошлифовальный станок 3А130 спроектирован на базе станка 3130 и был заменен на более совершенные модели 3у131 (3у132, 3у133) и 3м131 (3м132, 3м133).
Станки 3А130 предназначены для наружного шлифования цилиндрических изделий и пологих конусов.
На станках 3А130, имеющих гидравлический механизм врезания, можно выполнять следующие виды обработки:
- продольное и врезное шлифование при ручном управлении;
- врезное шлифование до упора при полуавтоматическом цикле работы.
- продольное шлифование с автоматической поперечной подачей, осуществляющейся при реверсе стола;
На станках этой модели предусмотрена возможность установки приборов активного контроля, которые поставляются с ними по особому заказу и за отдельную плату.
Станки моделей 3А130 рассчитаны главным образом на работу в условиях серийного и массового производств, но могут также использоваться в единичном производстве.

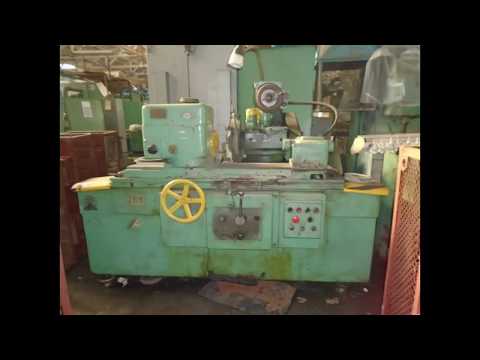

Общий вид круглошлифовального станка 3А130
Фото круглошлифовального станка 3а130
Гидравлическая схема круглошлифовального станка 3А130
Гидравлическая схема круглошлифовального станка 3а130
1. Гидравлическая схема круглошлифовального станка 3А130. Смотреть в увеличенном масштабе
2. Гидравлическая схема круглошлифовального станка 3А130. Смотреть в увеличенном масштабе
3. Гидравлическая схема круглошлифовального станка 3А130. Смотреть в увеличенном масштабе
Гидравлическая схема круглошлифовального станка 3А130
- предохранительный клапан
- насос
- фильтр
- плунжер выключения механизма ручного перемещения стола
- крановый распределитель
- распределитель
- гидроцилиндр перемещения стола
- распределитель
- гидроцилиндр устранения зазора в винтовой паре
- рычаг реверса
- обратный клапан
- гидроцилиндр быстрого подвода шлифовальной бабки
- обратный клапан
- гидроцилиндр пиноли задней бабки
- крановый распределитель
- распределитель
- крановый распределитель
- гидроцилиндр механизма периодической подачи шлифовальной бабки
- храповое колесо
- обратный клапан
- распределитель
- распределитель
- распределитель
- крановый распределитель
- обратный клапан
- дроссель
- крановый распределитель
- дроссель
- а, б, в — камеры
- г, д — каналы
Описание гидропривода круглошлифовального станка модели 3А130
Работой гидросистемы (рис.
31) управляет с помощью гидропанели ГШУ, которая дает возможность производить:
- включение и выключение перемещения стола
- изменение направления и скорости перемещения стола
- наладочные перегоны стола с требуемой скоростью без нарушения регулировки выбранного режима шлифования
- быстрый подвод и отвод шлифовальной бабки
- автоматическую подачу шлифовальной бабки на изделие в момент реверса стола
Выключение механизма ручного перемещения стола. При включении гидравлического перемещения стола механизм ручного перемещения автоматически выключается. Это достигается тем, что при переводе рукоятки кранового распределителя 24 в положение «Пуск» (показано на рис. 31) масло через крановый распределитель 5 поступает под плунжер 4, который, перемещаясь, выключает муфту.
Движение стола. Наклоном рукоятки крановый распределитель 24 устанавливается в положение, показанное па рис. 31. Если золотник распределителя 16 находится в правом положении, то масло поступает в левую полость распределителя 22, перемещая его золотник в правое положение, в результате чего поршень гидроцилиндра 7 вместе со столом перемещается вправо.
Из правой полости цилиндра 7 масло вытесняется на слив через распределители 22, 16, 8, дроссель 26 или 28 в зависимости от положения рукоятки распределителя 27. Дроссель 28 используется для регулировки больших скоростей стола, а дроссель 26 — для регулировки малых скоростей, обычно используемых для правки круга.
Если переместить золотник распределителя 16 влево, то слив масла из правой полости цилиндра 7 прекратится и поршень остановится; одновременно масло из камеры а начнет поступать в правую полость распределителя 22. Золотник этого распределителя будет двигаться влево, и масло под давлением через проточки золотника попадет в правую полость цилиндра 7; поршень цилиндра со столом начнет двигаться влево. Для выключения гидравлического перемещения стола рукоятку следует повернуть влево; при этом крановый распределитель 24 закроет путь маслу к распределителям 22 и 16 и соединит полости цилиндра 7 перемещения стола. При таком положении рукоятки распределителя 24 возможно перемещение стола механизмом ручного перемещения.
Быстрый подвод и отвод шлифовальной бабки. Наклоном рукоятки «к себе» золотник распределителя 23 ставится в положение, показанное на рис. 31. Масло поступает в поршневую полость цилиндра 12 быстрого подвода шлифовальной бабки, перемещая поршень в левое положение до упора в крышку цилиндра. Замедление движения в конце хода достигается постепенным перекрыванием поршнем каналов г и д, через которые масло вытесняется из цилиндра 12 на слив.
Если золотник распределителя 23 переводится в другое крайнее положение, масло поступает через обратный клапан 13 в штоковую полость цилиндра 12 быстрого подвода шлифовальной бабки, передвигая поршень в правое положение.
При отведенной шлифовальной бабке, т. е. при правом положении поршня цилиндра 12, открывается канал и из штоковой полости цилиндра 12 масло через этот канал подается к другим элементам гидросистемы.
Устранение зазора в винтовой паре механизма подачи шлифовальной бабки производится посредством гидроцилиндра 9, шток которого упирается в угольник, закрепленный на шлифовальной бабке.
Перегоны стола. Масло из цилиндра 12 по каналу г через крановый распределитель 24 подается в левую полость распределителя 6 и в верхнюю полость распределителя 8. Золотник распределителя 6, смещаясь вправо, своей левой выточкой открывает путь маслу к среднему сечению кранового распределителя 5, а правой выточкой — путь маслу, сливаемому через правое сечение того же распределителя 5. Золотник распределителя Я, опустившись вниз, закроет слив масла через дроссель 26 (или 28), Если теперь наклонить рукоятку в любую сторону, то повернувшись, распределитель 5 своим левым сечением разобщит полости цилиндра 7, средним — откроет путь маслу к средней полости распределителя 22, а правым — откроет слив из полостей в распределителя 16. Сечением, вынесенным на рис. 31 вниз, крановый распределитель 5 откроет путь маслу под плунжер 4, который выключит механизм ручного перемещения стола.
Автоматическая подача шлифовальной бабки. Подачей управляет крановый распределитель 17: при положении «Отключено» подача отсутствует; при двух других положениях кранового распределителя подача осуществляется один раз за двойной ход стола при реверсе (только справа или только слева) и при четвертом положении — подача при каждом реверсе стола.
Периодическая подача производится с помощью гидроцилиндра 18. При перемещении поршня гидроцилиндра 18 собачка поворачивает колесо 19, а с ним и вал поперечной подачи. На рис. 31 показано положение кранового распределителя 17, соответствующего подаче при каждом реверсе стола.
Если при гидравлическом перемещении стола переключить рычаг 10 реверса, то в правую полость а распределителя 16 поступит масло под давлением. Поток масла устремится через левое сечение распределителя 17 и выточку золотника распределителя 21 под поршень гидроцилиндра 18, перемещая его до регулируемого упора. Через демпфер масло будет поступать в левую полость распределителя 21, медленно перемещая его золотник вправо. Во второй части своего пути, при реверсе стола, золотник закроет путь маслу от гидропанели к полости поршня механизма подач и своей выточкой сообщит эту полость со сливом. Под действием пружины поршень гидроцилиндра 18 переместится в левое положение.
Отвод пиноли задней бабки возможен при отведенной шлифовальной бабке, т.
е. при наличии масла под давлением в канале г. Это масло подводится к крановому распределителю 15. Если нажать на педаль распределителя, то кран повернется, направив поток масла в цилиндр 14 пиноли задней бабки. Посредством рычага движение передается пиноли, которая, сжимая пружину, отходит.
Гидропанель круглошлифовального станка 3А130
Гидропанель круглошлифовального станка 3а130
Схема электрическая принципиальная станка 3А130
Электрическая схема круглошлифовального станка 3а130
Схема электрическая принципиальная станка 3А130. Смотреть в увеличенном масштабе
Читайте также: Справочник заводов производителей шлифовальных станков
Технические характеристики станков 3А130
| Наименование параметра | 3130 | 3А130 | 3131 |
|---|---|---|---|
| Основные параметры станка | |||
| Класс точности по ГОСТ 8-82 | |||
| Наибольший диаметр обрабатываемого изделия, мм | 280 | 280 | 280 |
| Наибольшая длина устанавливаемого изделия — межцентровое расстояние (РМЦ), мм | 700 | 700 | 1400 |
| Наибольший диаметр обрабатываемого изделия при внутреннем шлифовании, мм | 100 | 100 | 100 |
| Диаметр изделия, шлифуемого в закрытом люнете, мм | 20. .100 | 20..100 | |
| Диаметр изделия, шлифуемого в открытом люнете, мм | 10..60 | 8..60 | 8..60 |
| Наибольший диаметр шлифования без люнета, мм | 10..280 | ||
| Наибольшая длина наружного/ внутреннего шлифования, мм | 630/ 100 | 630/ 100 | |
| Расстояние от оси шпинделя передней бабки до зеркала стола (высота центров), мм | 165 | 154 | 154 |
| Рабочий стол станка | |||
| Наибольшая продольное перемещения стола, мм | 775 | 675 | 1290 |
| Ручное ускоренное перемещение стола за один оборот маховика, мм | 24 | 24 | |
| Ручное замедленное перемещения стола за один оборот маховика, мм | 5 | 5 | |
| Наименьший ход стола от гидросистемы при переключении упорами, мм | 15 | 15 | |
| Скорость перемещения стола от гидросистемы (бесступенчатое регулирование), мм/мин | 100. .6000 | ||
| Наибольший угол поворота верхнего стола по часовой стрелке/ против часовой стрелки, град | -6° +6° | -3° +11° | -2° +7° |
| Цена деления шкалы поворота верхнего стола, мин | 1° | 20′ | 15′ |
| Конусность (цена деления) | 1:100 | 1:100 | 1:200 |
| Шлифовальная бабка | |||
| Диаметр шлифовального круга, мм | 260..350 | 260..350 | 260..350 |
| Наибольшая ширина (высота) шлифовального круга, мм | 32 | 40 | 40 |
| Частота вращения шпинделя шлифовальной бабки, об/мин (количество скоростей) | 1800 | 1880, 2110 (2) | 1880, 2110 (2) |
| Скорость резания шлифовального круга, м/с | 34 | ||
| Наибольшее поперечное перемещение шлифовальной бабки по винту, мм | 275 | 236 | 236 |
| Ручная подача шлифовальной бабки на диметр изделия за один оборот маховичка, мм | 1 | 0,5/ 2 | 0,5/ 2 |
| Цена деления лимба ручной подачи шлифовальной бабки на диаметр изделия за один оборот маховичка, мм | 0,01 | 0,005/ 0,02 | 0,005/ 0,02 |
| Величина быстрого подвода шлифовальной бабки от гидравлики, мм | 50 | 50 | |
| Время быстрого подвода шлифовальной бабки, с | |||
| Периодическая подача шлифовальной бабки от механизма врезания при каждом реверсе стола, мм | 0,005. .0,08 | 0,005..0,08 | |
| Ручная мелкая толчковая подача шлифовальной бабки на глубину шлифования, мм | 0,01 | 0,0025..0,01 | 0,0025..0,01 |
| Цена деления лимба перемещения бабки главного/ точной установки, мм | 0,005/ 0,005 | ||
| Поворот шлифовальной бабки, град | ±90° | ±90° | ±90° |
| Цена деления шкалы поворота шлифовальной бабки, град | 1° | 1° | 1° |
| Приспособление для внутренней шлифовки | |||
| Диаметр шлифовального круга, мм | 10..25 | 20..30 | 20..30 |
| Наибольшая ширина (высота) шлифовального круга, мм | 13 | 16 | 16 |
| Частота вращения шпинделя шлифовальной бабки, об/мин | 10000 | 10000 | 10000 |
| Передняя бабка | |||
| Частота вращения изделия (бесступенчатое регулирование), об/мин | 80. .700 | 50..400 | 50..400 |
| Размеры центра передней бабки | Конус Морзе 4 | Конус Морзе 4 | Конус Морзе 4 |
| Поворот передней бабки по часовой стрелке/ против часовой стрелки, град | 30°/90° | 30°/90° | |
| Задняя бабка | |||
| Размеры центра задней бабки | Конус Морзе 4 | Конус Морзе 4 | Конус Морзе 4 |
| Величина отвода пиноли задней бабки от руки, мм | 30 | 35 | 35 |
| Величина отвода пиноли задней бабки от гидросистемы, мм | 35 | 35 | |
| Привод и электрооборудование станка | |||
| Количество электродвигателей на станке | 6 | 6 | 6 |
| Электродвигатель шпинделя шлифовальной бабки, кВт (об/мин) | 2,8 (1420) | 4 (1450) | 4 (1450) |
| Электродвигатель шпинделя внутришлифовального, кВт (об/мин) | 1,0 (2860) | 1,1 (2830) | 1,1 (2830) |
| Электродвигатель привода изделия, кВт (об/мин) | 0,25 (350. .3000) | 0,76 (250..2500) | 0,76 (250..2500) |
| Электродвигатель насоса гидросистемы, кВт (об/мин) | 1,7 (1420) | 1,5 (950) | 1,5 (950) |
| Электродвигатель насоса системы смазки подшипников шпинделя, кВт (об/мин) | |||
| Электродвигатель насоса системы смазки направляющих стола, кВт (об/мин) | |||
| Электродвигатель насоса системы охлаждения, кВт (об/мин) | 0,125 (2800) | 0,125 (2800) | 0,125 (2800) |
| Электродвигатель магнитного сепаратора, кВт (об/мин) | |||
| Габаритные размеры и масса станка | |||
| Габаритные размеры станка (длина х ширина х высота), мм | 3100 х 1720 х 1490 | 3060 х 2000 х 1650 | 4990 х 2000 х 1650 |
| Масса станка с электрооборудованием и охлаждением, кг | 3600 | 3780 | 4600 |
- Альперович Т.
А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989 - Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
- Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
- Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
- Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
- Куликов С.И. Хонингование, 1973
- Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
- Лоскутов В.В. Шлифование металлов, 1985
- Лоскутов В.В. Шлифовальные станки, 1988
- Лурье Г.Б. Шлифовальные станки и их наладка,1972
- Лурье Г.Б. Устройство шлифовальных станков,1983
- Меницкий И.Д. Универсально-заточные станки ,1968
- Муцянко В. И. Братчиков А.Я. Бесцентровое шлифование, 1986
- Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
- Попов С.А. Шлифовальные работы, 1987
- Терган В.С. Шлифование на круглошлифовальных станках, 1972
- Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965
Список литературы:
А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
И. Братчиков А.Я. Бесцентровое шлифование, 1986Связанные ссылки. Дополнительная информация
Станок круглошлифовальный универсальный 3А130 | Станочный Мир
- Главная /
- Справочник
- Станки советские, российские, импортные — справочная информация
- Станки советские, российские, импортные — справочная информация
- Станок круглошлифовальный универсальный 3А130
Станок предназначен для наружного и внутреннего шлифования цилиндрических, конических поверхностей деталей при установке их в центрах, патронах в условиях единичного и мелкосерийного производства
Технические характеристики станка 3А130
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | П |
| Наибольший диаметр обрабатываемой детали, мм | 280 |
| Наибольшая длина обрабатываемой детали, мм | 630 |
| Длина шлифования, мм | |
| ЧПУ | — |
Пределы частот вращения шпинделя Min/Max, об/мин. | — |
| Мощность, кВт | 4 |
| Габариты, мм | 3060_2000_1650 |
| Масса, кг | 3780 |
| Начало серийного выпуска, год | 1970 |
| Завод-производитель | Лубенский станкостроительный завод ШлифВерст, ОАО |
Предлагаем купить новые или после капремонта аналоги оборудования типа Станок круглошлифовальный универсальный 3А130 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.
Продажа аналогов станка модели 3А130 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.
Гарантия на продукцию, аналогичную изделию — Станок круглошлифовальный универсальный 3А130 составляет:
- новые станки — 12 мес.,
- после капитального ремонта — 6-12 мес..
Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!
Если Вам необходимо купить Станок круглошлифовальный универсальный 3А130 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 276-70-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок круглошлифовальный универсальный 3А130 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.
Популярные модели
-
-
-
В наличии
-
-
-
-
Не производится
Круглошлифовальные станки
org/BreadcrumbList» itemprop=»breadcrumb»>
org/ListItem» itemprop=»itemListElement»>Круглошлифовальные станки
Лабораторная
- формат doc
- размер 141.5 КБ
- добавлен
26 ноября 2008 г.
Цель работы – изучить методы проверки на геометрическую точность круглошлифовальных станков, прошедших капитальный ремонт. Выполнить экспериментальную часть по проверке одновы- сотности осей передней и задней бабок относительно стола станка.
Стандарт
- формат djvu
- размер 2,25 МБ
- добавлен
23 октября 2011 г.
Руководство к станку.
Станкоимпорт. Москва. Год издания неизвестен. Языки русский, английский, немецкий. Содержание: Назначение и область применения. Распаковка и транспортировка. Фундамент и установка станка. Паспорт. Краткое описание конструкции и работы станка. Смазка станка. Подготовка станка к первоначальному пуску и указания по технике безопасности. Эксплуатация станка. Регулировка станка. Электрооборудование станка. Приложения.
Стандарт
- формат image
- размер 1,82 МБ
- добавлен
24 июля 2016 г.
Автор и год издания неизвестны. 18с. Содержание Электрооборудование станка Действие электросхемы Защита и блокировки Указания по монтажу электрооборудования Указания по уходу за электрооборудованием Размещение электрооборудования на станке
Стандарт
- формат image
- размер 4,97 МБ
- добавлен
07 ноября 2011 г.
Руководство по уходу и эксплуатации. Издательство и год издания неизвестны. 38 с. Содержание: Назначение. Распаковка и транспортировка. Фундамент станка. Паспорт станка. Конструкция и работа станков. Гидропривод. Смазка станков. Подготовка станка к первоначальному пуску и пуск. Правила техники безопасности. эксплуатация и уход за станком. Настройка станка. Регулировка станков. Возможные неполадки и устранение. Особенности разборки и сборки станко…
Стандарт
- формат image
- размер 13,99 МБ
- добавлен
11 ноября 2011 г.
Руководство по эксплуатации. Вильнюс. 1974. 63 с. Содержание: Техническое описание. Инструкция по эксплуатации. Паспорт. Приложения.
Стандарт
- формат pdf
- размер 48,86 МБ
- добавлен
12 ноября 2015 г.
Руководство по эксплуатации. Москва. Год издания неизвестен.— 20 с. Общие сведения об оборудовании. Основные технические данные и характеристики. Состав оборудования. Устройство, работа оборудования и его составных частей. Гидросмазочная система. Порядок установки. Порядок работы. Особенности регулировки. Указания по техническому обслуживанию. Альбом с чертежами быстро изнашиваемых деталей. Год издания неизвестен.— 63 с. Представлены чертежи на:…
Стандарт
- формат pdf
- размер 11,27 МБ
- добавлен
11 ноября 2011 г.
Руководство по эксплуатации. Часть 2. Электрооборудование. 1987. 90 с. Содержание: Характеристика электрооборудования. Сведения о системе питания электрооборудования станка.
Подготовка УЦИ к работе. Описание работы электрооборудования. Блокировки. Сигнализация. Защита. Местное освещение. Первоначальный пуск. Указания мер безопасности. Сведения о расцветке проводов. Указания по эксплуатации и обслуживанию электрооборудования.
Стандарт
- формат djvu
- размер 10,52 МБ
- добавлен
02 ноября 2011 г.
Руководство по эксплуатации. Электрооборудование. 1980. 161 с. Содержание: Общие сведения. Режимы работы станка. Первоначальный пуск. Подготовка блока УЦИ к работе. Порядок проведения преднабора. Описание работы станка. наладочные действия. Блокировки. Защита. Сигнализация. Местное освещение. Указания по эксплуатации и обслуживанию электрооборудования. Требование по технике безопасности. Указания по упаковке электрооборудования.
Стандарт
- формат djvu
- размер 10,60 МБ
- добавлен
30 октября 2011 г.
Руководство по эксплуатации. Станкоимпорт. Москва. Год издания неизвестен. 201 с. Содержание: Общие сведения. Основные технические данные и характеристики. Комплект поставки. Указания мер безопасности. Состав станков. Устройство, работа станков и их составных частей. Гидросистема. Система смазки. Система подачи и очистки СОЖ. Порядок установки. Порядок работы и указания по эксплуатации. Возможные неисправности и методы их устранения. Особенности…
3A130-A — Genuine Ford Parts
Product Specifications
| Brand | Genuine Ford | ||||
| Base No. | 3A130 | ||||
| Manufacturer Part Number | 9G1Z-3A130-A | ||||
| Описание детали | Соединительный шток шпинделя | ||||
| Другие названия | Наружная рулевая тяга | ||||
| Размеры изделия | 8,7 x 7,7 x 7,9 дюйма | ||||
| Вес предмета | 1,90 фунтов | ||||
| Позиция | Сторона пассажира/сторона водителя | ||||
| Состояние | Новая | Тип | Direct | Тип | |
. -AA | |||||
| Необходимое количество | 2 | ||||
| Производитель | Ford | ||||
| Артикул | 9G1Z-30008 | ||||
| Гарантия | На эту оригинальную деталь Ford распространяется заводская гарантия Ford. Для получения дополнительной информации посетите нашу страницу гарантии. | ||||
| Доставка и возврат | Политика возврата политики доставки |
ПРЕДУПРЕЖДЕНИЕ: Калифорнийский предложение 65
Часть
| .0011 | ||
|---|---|---|
| 2005-2007 Ford Five Hundred | 6-цил. 3,0 л DOHC EFI Modular | 6-ступенчатая автоматическая коробка передач — AWF21, вариатор Select Shift Transmission, полный привод (неполный рабочий день) (левый руль), передний -Wheel Drive (Left Hand Drive), Левый руль |
| 2010-2015 Ford Flex | 6 Cyl 3.5L Cyclone Petrol TIVCT, 6 Cyl 3.5L DOHC T/C, 6 Cyl 3.5L DOHC VCT SMPI | 6 -АКПП 6F50, 6-ступенчатая АКПП 6F55, Полный привод (Полный рабочий день) (Левый руль), Передний привод (Левый руль), Левый руль |
| 2005-2007 Ford Freestyle | 6 Cyl 3. 0L DOHC EFI Modular | CVT Select Shift Transmission, Полный привод (неполный рабочий день) (Левый руль), Передний привод (Левый руль), Левый Ручной привод |
| 2008-2019 Ford Taurus | 4 цилиндра 2.0L EcoBoost (240PS), 6 цилиндров 3.5L Cyclone Petrol TIVCT, 6 цилиндров 3.5L DOHC T/C, 6 цилиндров 3.5L DOHC VCT SMPI, 6 цилиндров 3.7 L DOHC | 6-ступенчатая автоматическая трансмиссия — AWF21, 6-ступенчатая автоматическая трансмиссия 6F среднего диапазона, 6-ступенчатая автоматическая трансмиссия 6F50, 6-ступенчатая автоматическая трансмиссия 6F55, бесступенчатая трансмиссия Select Shift, полный привод (полный рабочий день) ( Левый руль), Полный привод (неполный рабочий день) (Левый руль), Передний привод (Левый руль), Левый руль |
| 2008-2009 Ford Taurus X | 6-цил. 3,5 л DOHC VCT SMPI | 6-ступенчатая автоматическая коробка передач 6F50, полный привод (неполный рабочий день) (левый руль), передний привод (левый руль) ), Левый руль |
| 2010-2016 Lincoln MKS | 6-цил. 3,5 л DOHC T/C, 6-цил. 3,7 л DOHC, 6-цил. 3,7 л PFI NA | 6-ступенчатая автоматическая коробка передач 6F50, 6-ступенчатая Трансмиссия 6F55, Полный привод (Полный) (Левый руль), Полный привод (Частичный) (Левый руль), Передний привод (Левый руль), Левый руль |
| 2010-2019 Lincoln MKT | 4-цил. 2,0 л EcoBoost (240 л.с.), 6-цил. 3,5 л DOHC T/C, 6-цил. 3,7 л DOHC, 6-цил. -Диапазон, 6-ступенчатая автоматическая коробка передач 6F50, 6-ступенчатая автоматическая коробка передач 6F55, полный привод (полный рабочий день) (левый руль), передний привод (левый руль), левый руль | |
| 2005- 2007 Mercury Montego | 6-цилиндровый 3,0-литровый DOHC EFI Modular | 6-ступенчатая автоматическая коробка передач — AWF21, бесступенчатая трансмиссия Select Shift, полный привод (неполный рабочий день) (левый руль), передний привод (левый руль) , Левый руль |
| 2008-2009 Mercury Sable | 6-цил. 3,5 л DOHC VCT SMPI | 6-ступенчатая автоматическая коробка передач — AWF21, 6-ступенчатая автоматическая коробка передач 6F50, вариатор Select Shift, полный привод (неполный рабочий день) Ручной привод), передний привод (левый руль), левый руль Автор: FordPartsGiant Specialist Вы можете Выберите свой автомобиль , чтобы проверить, подходит ли 9G1Z-3A130-A для вашего автомобиля. Разместил специалист FordPartsGiant Если у вас есть какие-либо вопросы об этом продукте, пожалуйста, не стесняйтесь спрашивать нас. Мы будем рады помочь Вам! Оригинальная деталь Ford 9G1Z-3A130-A, правильный выборВаш автомобиль заслуживает только оригинальных запчастей и аксессуаров OEM Ford . Для обеспечения надежности приобретите Ford № детали 9G1Z-3A130-A Конец шпинделя, соединяющий с номером базовой детали 3A130 . Иногда его называют Наконечник поперечной рулевой тяги Ford, тяга Ford Drag Link. Наши запчасти и аксессуары Ford поставляются напрямую от авторизованных Ford дилеров, стратегически расположенных по всей территории США, и на них распространяется гарантия производителя на 12 месяцев или 12 000 миль пробега. OEM Запчасти Ford лучше всего подходят для восстановления заводских характеристик вашего автомобиля. Эта деталь подходит для конкретных моделей Ford Flex, Freestyle, Taurus X. Подходит для Lincoln MKS, MKT. Также подходят Mercury Montego, Sable. Доступное по цене, надежное и долговечное, соединение Ford № 9G1Z3A130A End — шпиндельное соединение выделяется как интеллектуальная опция. FordPartsGiant.com — ваш основной онлайн-ресурс с самым большим и лучшим выбором оригинальных запчастей и аксессуаров Ford по ценам с огромными скидками. Scott Drake C5ZZ-3A130-SPEC Наружная рулевая тяга Scott Drake (V8, Power, LH) Срок службы двигателя
СПРОСИТЕ НАШИХ СПЕЦИАЛИСТОВ 1-866-464-6553 Скотт Дрейк 1964-1966 Ford Mustang Деталь № C5ZZ-3A130-SPEC Будь первым, кто напишет обзор В наличии Летняя распродажа $59,26 Рекомендуемая розничная продажа 73,16 $ Добавить в список желаний Создать новый список Подходит ли он для моего автомобиля? 6 Выбросы Нормы выбросов транспортных средств не применимы к этому изделию. См. сведения о выбросах Также купленоHolley sniper efi Модуль топливного бака Holley EFI — 255 л/ч Отзывы Ваш отзывЗаголовок Обзор Фотографии *Бесплатная доставка и обработка предлагаются только в прилегающих районах США при заказе на сумму более 100 долларов США, за исключением распродажных деталей и негабаритных упаковок. Некоторые детали не разрешены к использованию в Калифорнии или других штатах с аналогичными правилами. Scott Drake C5ZZ-3A130-DRI Scott Drake Внешние наконечники поперечной рулевой тягиНапишите первый отзыв Номер детали: SDK-C5ZZ3A130DRI
Обзор Марка: Скотт Дрейк Номер детали производителя: C5ZZ-3A130-DRI Тип детали: Наконечники рулевой тяги Линейка продуктов: Scott Drake Внешние наконечники рулевой тяги Номер по каталогу Summit Racing: SDK-C5ZZ3A130DRI СКП: 00842110131782 Конфигурация наконечника рулевой тяги: Изогнутый Тип наконечника рулевой тяги: Мужчина Смазываемый: Да Количество: Продается по отдельности. Примечания: Только для использования с приложениями V8. Подходит для обеих сторон при ручном рулевом управлении, но подходит только для правой стороны при рулевом управлении с усилителем. Scott Drake Внешние наконечники поперечной рулевой тяги Рулевое управление и центровка идут рука об руку с внешними рулевыми тягами Scott Drake. Эти небольшие, но важные детали доступны для вашего отреставрированного классического автомобиля — с гидроусилителем или ручным рулевым управлением — даже если ему полвека! Просто выберите наконечники рулевых тяг в соответствии со спецификациями вашего автомобиля. Некоторые детали подходят только для левой или правой стороны, а другие предназначены для обеих сторон. Зачем рисковать своим рулевым механизмом? Замените внешние наконечники поперечной рулевой тяги и сохраните контроль.
Рекомендуется для вас
Приложения
Вопросы и ответы Задать вопрос о продукте Задать вопрос Вопрос какого типа вы хотите задать? У меня есть Служба поддержки клиентов вопрос  |
У нас есть запчасти и аксессуары OEM Ford, которые вам нужны, по оптовым ценам. FordPartsGiant.com поможет вам, независимо от того, какой тип автомобиля Ford вы используете.
Детали
Комплекты каркасов
Gasket
