Как правильно выбрать кран из нержавеющей стали? Какие его особенности и на что обращать внимание при покупке?

Принцип работы

Весьма очевидно, что трехходовой кран шаровой нержавеющий составляет часть линейки запорно-регулирующей арматуры. В отличии от двух или трех составных, данный кран позволяет перераспределять поток жидкости в нужном направлении. На каждом кране сверху нарисованы красные стрелки. Они обозначают направление движения жидкости внутри изделия. Благодаря им вы всегда сможете догадаться, как правильно устанавливать кран.

Разновидности кранов нержавеющих

Даже визуально можно понять, что конструкция трехходового крана напоминает тройник резьбовой, в котором установили поворотный механизм. Разделяют два вида кранов:

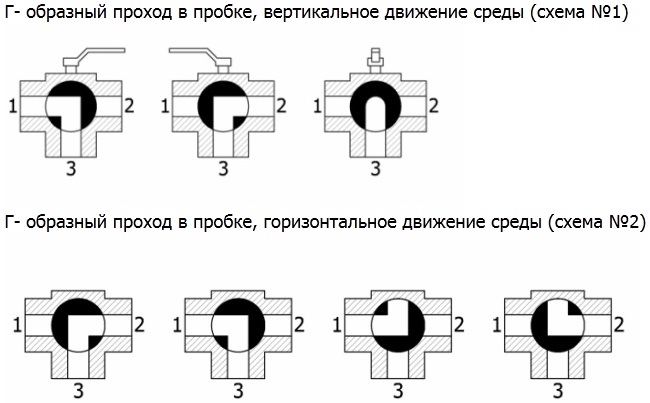

— Г-порт

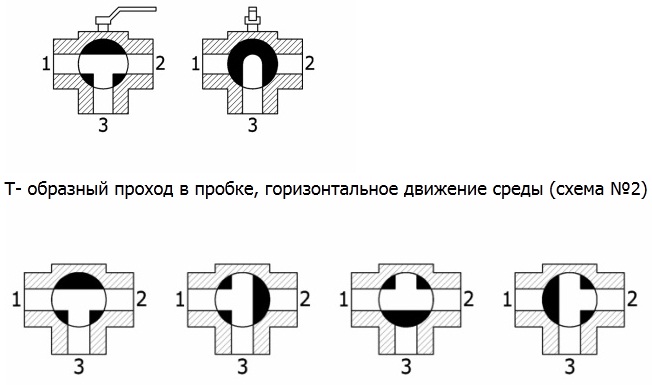

— Т-порт
Ниже будет представлена фотография, на которой изображен принцип действия каждого из видов. Поэтому, вы уже сами определяете под свои потребности, какой из них вам подходит больше всего. В любом случае. внутри каждого из них предусмотрено наличие шара, с помощью которого и происходит изменение потока жидкости из одной трубы в другую. Что касается присоединения к трубе, то данные краны изготавливаются исключительно с внутренней резьбой по стандарту ГОСТ. Есть конечно исключения, но они уже касаются кранов трехходовых по стандарту DIN или SMS. Но это специфические изделия и про них мы не будем говорить.

Управление кранов

По умолчанию все краны изготавливаются для «ручного» управления, то есть на них стоит обычная ручка-рычаг. Но некоторые производители пошли дальше и приделывают к кранам еще специальную подставку для электроприваода. Это позволяет управлять краном уже элктро или пневмоприводом. Если вам нужен именно такой, то советуем лишний раз переспросить у менеджера, какой именно сейчас есть кран на складе – с площадкой для привода или без. Так как из-за разной поставки партии продукции, могут быть и разные краны.

Основные особенности

Прежде всего вам необходимо заглянуть в раздел с технической информацией, чтобы ознакомится с габаритными размерами данного изделия. Его можно найти по данной ссылке. Далее будем подбирать необходимые диаметр. А размерный ряд у нас обширный и состоит из: Ду 6, 8, 10, 15, 20, 25, 32, 40, 50. Как видим, есть между чем выбрать.

Таблица с размерами

Далее определяемся с типом изделия – Г-порт или Т-порт (см. картинку с описанием выше). И в последнюю очередь определяемся с маркой стали. Будет это нержавеющая сталь AISI304 или AISI316 решать вам, а точнее нужно точно знать какая именно будет рабочая среда в трубопроводной системе. Ну а от марки стали будет напрямую зависеть и цена крана трехходового нержавеющего.
Выбрать и купить кран трехходовой из нержавеющей стали можно в разделе «Кран трехходовой». Если у вас еще остались вопросы, то наши менеджера постараются на все ответить. Свяжитесь с ними по электронной почте или телефону.

P. s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Свяжитесь с нами удобным для вас способом

КАРТА ПРОЕЗДА           НАПИШИТЕ НАМ           ПОЗВОНИТЕ НАМ

Кран трех ходовой нержавеющий Ду 15 AISI316: фото

Трехходовой кран — устройство и назначение, способы монтажа

И снова здравствуйте!

Простая конструкция и надежный шаровый механизм управления сделали трехходовой кран популярным запорно-регулирующим элементом для систем инженерных коммуникационных трубопроводов в самых разных областях. Сегодня я предлагаю разобраться, где же это устройство применяется, как работает, сколько стоит и каким образом устанавливается.

Что это такое и для чего он нужен

Трехпроходной кран – это «тройник» с запорным механизмом. Его задача:

1. Смешивать потоки разных транспортируемых по трубопроводу сред – теплоносителя в отопительном контуре, воды в системе ГВС, газов или других веществ в промышленных магистралях и пр. Упрощая, такие трехходовые краны можно сравнить с типичными кухонными смесителями, с той лишь разницей, что смешанную среду они выводят не в привычную для всех раковину, а в одну из магистральных веток.
2. Разделять поток транспортируемой среды и разводить его по разным контурам.

Отсюда и принципиальное деление трехходовых кранов на смесительные и разделительные.

Назначение и область применения трехходовых кранов

Основная задача трехходового крана – смешивание или разделение магистральных потоков. Но где эти функции могут понадобиться и, главное, зачем?

1. Термостатический смеситель – важная часть современной и, что принципиально важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к «обратке» позволяет регулировать степени нагрева теплоносителя. Это не дает батареям перегреваться, обеспечивая комфортную температуру в помещении. То есть «тройник» – это своеобразныйрегулятор тепловой мощности.
2. Трехпроходные краны незаменимы в системах отопления «теплый пол», где температура нагрева теплоносителя строго регламентирована. Кроме того, они применяется в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.
3. Также «тройники» устанавливаются в системах ГВС, оборудованных бойлером.
4. Трехходовые краны – обязательный элемент безопасности газопроводов и фонтанных систем, оборудованных манометром, перед которым, собственно, и устанавливаются.

Трехходовые смесители широко используются в промышленной сфере и аграрном секторе. Ими укомплектовывается разнообразное оборудование от привычных для нас стиральных машин и автомобилей до сложных инженерных комплексов в кораблях и паровозах.

Применяются трехходовые краники и в медицине. Ими укомплектовываются инфузионные магистрали – необходимая часть сложного медицинского оборудования.

Технические и эксплуатационные характеристики трехходовых кранов

Ключевые технические параметры трехходовых кранов:

1. Типоразмер, а точнее, диаметр условного прохода патрубков.
2. Пропускная способность, напрямую связанная с размером сечения патрубков.
3. Рабочее давление.
4. Максимально допустимый температурный режим.
5. Класс герметичности.
6. Срок службы, определяющий расчетное количество оборотов (циклов).
7. Тип магистрального соединения – резьбовой, фланцевый, штуцерно-торцовой, муфтовый, цапковый или сварной.

Все эти характеристики для запорной арматуры жестко регламентированы стандартами ГОСТов. Разница между ними зависит от модели изделия и материалов, из которых оно изготавливается.

Сколько положений имеет трехпроходной кран

Количество рабочих положений трехходовых кранов определяется формой канала в затворе и предназначением. Схема представлена ниже на фото:

• Трехходовые Т-образные смесители имеют 4 рабочих положения.

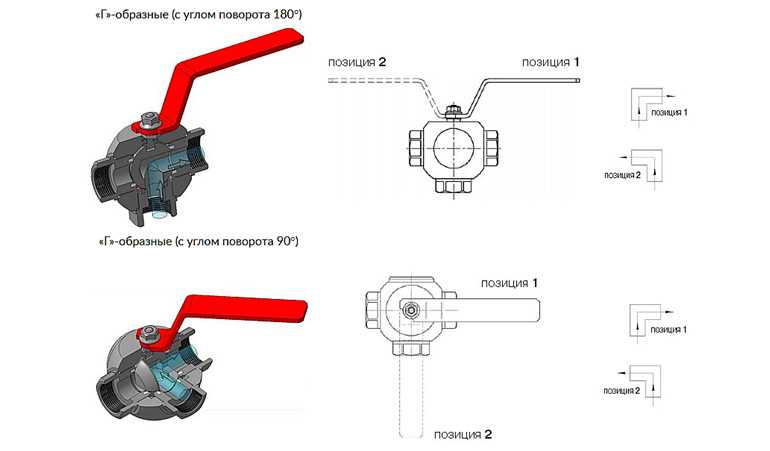

• Трехходовые L-образные краны с углом поворота на 90 или 180° имеют всего 2 рабочих положения.

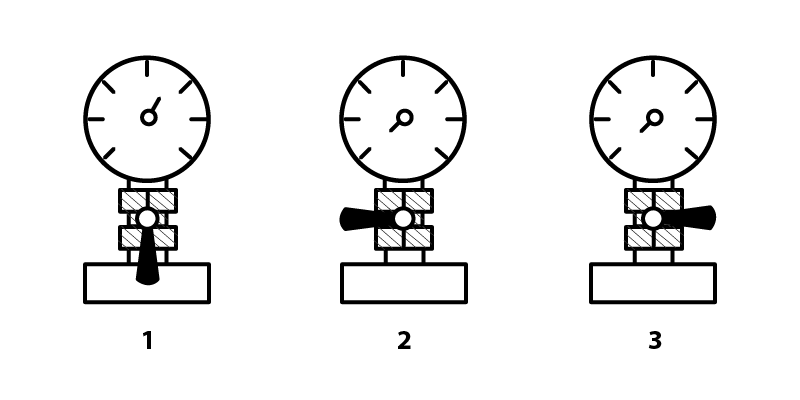

• «Тройники», работающие в тандеме с манометром, вне зависимости от формы канала в затворе работают 4-х положениях. Пятое считается нейтральным (нерабочим) режимом.

На заметку! Трехходовые краны не предназначены для полного перекрытия потока во всех направлениях. Они лишь перенаправляют транспортируемую среду с одной ветки на другую или смешивают их, временно перекрывая один из патрубков.

Из каких материалов изготавливают трехходовые краны

Прочность запорной арматуры, ее эксплуатационные возможности определяет материал, из которого она изготовлена.

Для корпуса, штока и запорного элемента трехходовых кранов чаще всего исполдьзуется:

1. Сантехническая латунь. Отличные характеристики и относительно небольшой вес таких моделей объясняют, почему они чаще всего встречаются в бытовых системах отопления и водоснабжения. Для дополнительной защиты детали могут покрываться никелевым или хромовым составом.
2. Бронза. Бронзовые изделия также отличаются превосходным качеством, но из-за стоимости менее востребованы.
3. Углеродистая сталь. По сути это более дешевый аналог латуни. Однако к выбору запорной арматуры из углеродистой стали стоит подходить ответственно, т.к. низкокачественные сплавы существенно сокращают срок эксплуатации запорного механизма.
4. Чугун. Такие «тройники» используются разве что в инженерных системах коммунальных хозяйств и на промышленных магистралях. Обладая хорошими антикоррозийными свойствами, чугунные изделия крайне быстро изнашиваются, а их большой вес существенно снижает спрос.

В агропромышленном комплексе и в медицине часто используются трехходовые краны, изготовленные из полимеров.

Запорный элемент некоторых моделей может быть выполнен из керамики. Она надежна, отличается износоустойчивостью. Однако керамика крайне восприимчива к составу транспортируемой среды. Если носитель недостаточно чист, такой механизм очень быстро выходит из строя. Поэтому трехходовые краны с керамическим картриджем чаще всего устанавливаются в системах водоснабжения или отопительных контурах, работающих на очищенном антифризе.

Уплотняющие детали «тройника» (прокладки, сальник, седельные кольца) могут изготавливаться из тефлона. Его использование повышает рабочий температурный режим трехходового смесителя до 150 °C. Также кольца могут покрываться фторопластом.

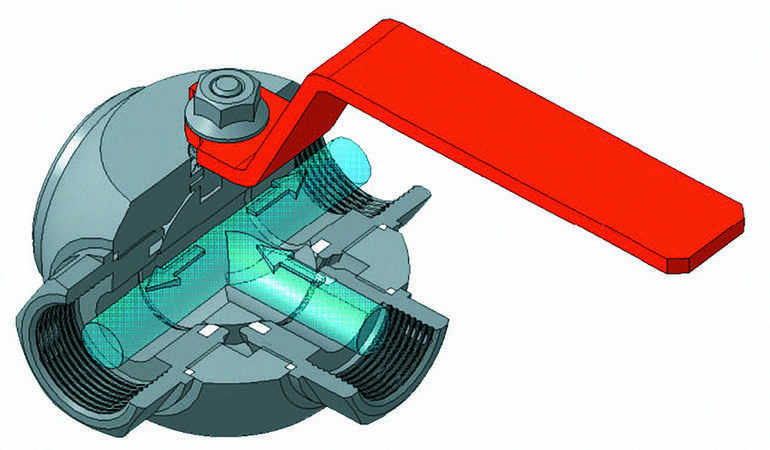

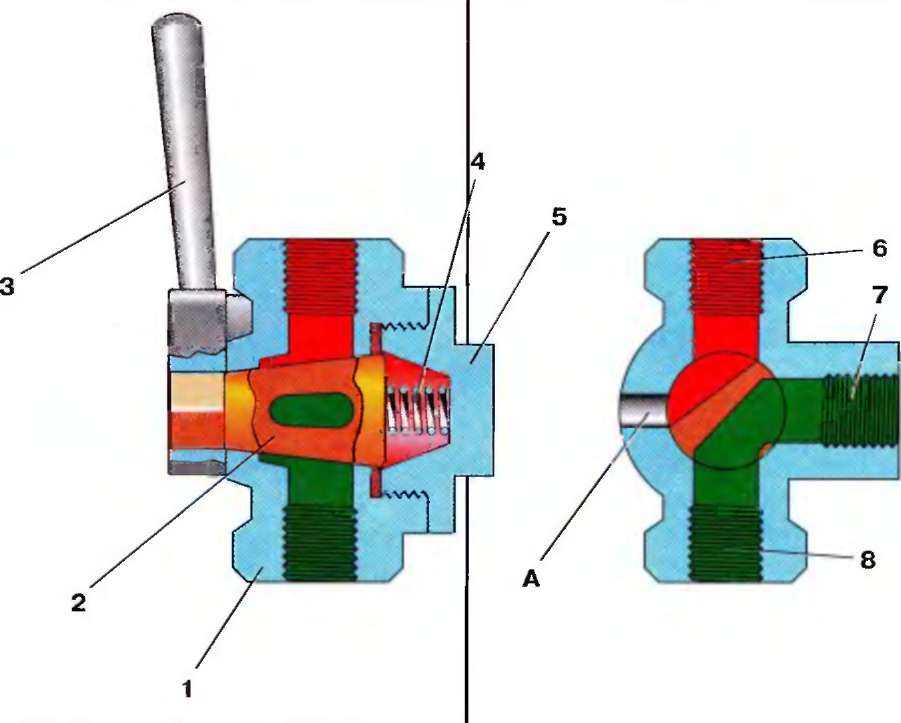

Устройство и принцип работы трехходового крана

Конструкция трехходового смесителя включает такие элементы:

1. Герметичный корпус с тремя Т-образно расположенными патрубками.
2. Затвор с внутренними Т- или L-образными каналами. Чаще всего затворный механизм имеет форму шара, реже конуса или цилиндра.
3. Сальник.
4. Шток, передающий движение на затворный механизм.
5. Блок управления – ручка (бабочка или рычаг) или привод.

Принцип работы трехходового крана построен на вращении затвора внутри корпуса. Высверленный в затворе L- или Т-образный ход служит для пропуска потоков. Поворачиваясь, затвор либо открывает все отверстия патрубков, либо перекрывает одно из них.

Рассмотрим принцип его работы на примере отопительного контура. Трехпроходной кран устанавливается в контур таким образом, чтобы один его патрубок был подключен к трубопроводу, идущему от котла.

Патрубок, расположенный посередине, через байпасное соединение подключается к «обратке», где теплоноситель имеет уже меньшую температуру. Третий патрубок соединяется с трубопроводом, идущим к радиаторам.

На заметку! Схема монтажа указывается производителем в виде маркировки на самом «тройнике».

Положение затвора задается поворотом рукоятки:

1. В первой позиции смешиваются транспортируемые потоки, одновременно поступающие с подаваемого от теплогенератора контура и с «обратки».
2. Во втором положении в отопительный контур подается только горячий теплоноситель от котла.
3. В третьей позиции перекрывается поток горячего теплоносителя, в систему подается только остывшая вода с обратного контура.

Плюсы и минусы трехходовых кранов

Достоинства	Недостатки
Компактность и эргономика	Ограниченный функционал
Удобное управление. Мягкое плавное движение затвора при переключении режимов
Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затвором	Не предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения
При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы
Высокая герметичность затвора
Низкий уровень гидравлического сопротивления	Быстрый износ и частое заклинивание при работе в режиме регулировки
Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды
Простая понятная конструкция и принцип работы
Легкость монтажа	Ограниченный температурный режим: максимум 200 °C
Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности
Длительный срок эксплуатации

 Отличие трехходового крана от задвижки, вентиля и клапана

Кран, задвижка, вентиль и термоклапан относятся к классу запорно-регулирующей арматуры. Однако форма затворного механизма и принцип работы у них разные. Для большей наглядности сравнительные характеристики приборов я свела в таблицу:

Из данных таблицы видно, что кран менее функционален. Однако именно поэтому он более надежен и служит гораздо дольше своих собратьев.

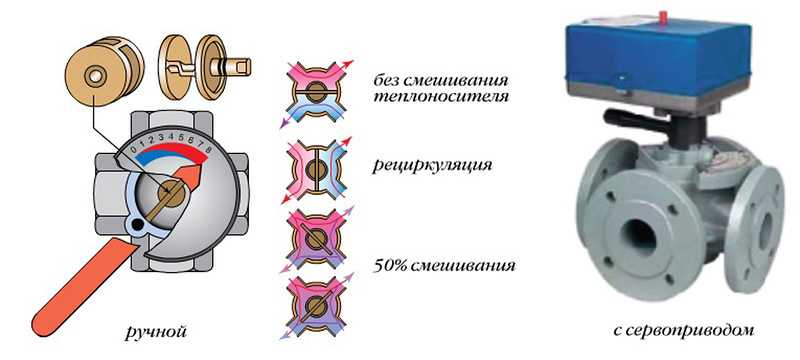

Виды трехходовых кранов

Особенности конструкции предполагают деление трехходовых смесителей на несколько видов:

Использование привода в комплекте с выносным термодатчиком, контроллером или ручным переключателем позволяет автоматизировать процесс управления. Модели с пневматическим приводом безопаснее электрических сервоприводных аналогов.

Срок службы трехходового крана

Период безаварийной работы прибора определяют:

• Особенности конструкции.
• Материал, из которого он изготовлен.
• Соответствие его технических характеристик реальным условиям эксплуатации.

На стальные «тройники» производители дают гарантию в 5-7 лет, но при умеренной интенсивности они вполне могут прослужить и 50 лет. Срок службы пластиковых моделей, как правило, не превышает 2 лет.

Как выбирать трехходовый кран

Перед покупкой трехходового смесителя нужно решить такие вопросы:

1. Сфера использования.
2. Максимальная температура нагрева транспортируемой среды.
3. Диаметр трубы, к которой будет подсоединяться «тройник». При отсутствии подходящего размера сначала устанавливается переходник.
4. Рабочее давление системы.
5. Способ управления. Для «теплого пола» лучше брать модели с приводом.

Основные технические характеристики трехпроходного крана можно увидеть на корпусе.

Популярные производители трехходовых кранов

Современный ассортимент запорной арматуры способен ввести в смятение рядового обывателя. Но не все соответствуют стандартам качества. Среди тех, кто уже давно зарекомендовал себя на рынке инженерной сантехники, я бы выделила:

• Немецкий бренд Danfoss.
• Шведского производителя ESBE.
• Австрийскую компанию HERZ.
• Русско-итальянский бренд Valtec.

Примерные цены на трехходовые краны

Стоимость запорно-регулирующей арматуры зависит от:

• Габаритов.
• Материала, из которого она изготовлена.
• Технических параметров.

Устройства с ручным управлением стоят в 2-3 раза дешевле электро- и пневмоприводных.

Правила монтажа трехходового крана

1. К месту монтажа необходимо обеспечить свободный доступ.
2. «Тройник» устанавливается рычагом вверх или вбок (наружу). Рычаг управления должен свободно двигаться в нужном направлении.
3. Маркировка в виде стрелочек на корпусе прибора подскажет, как правильно его подключить к системе. Стрелки обозначают, в каком направлении будет двигаться поток.
4. При низком качестве теплоносителя перед трехходовым смесителем желательно установить фильтр.
5. В отопительном контуре «тройник» устанавливается перед циркуляционным насосом.
6. Резьбовое соединение обязательно уплотняется льняным волокном и обрабатывается герметиком.
7. При соединении под сварку необходимо избегать образования окалины внутри магистрали.

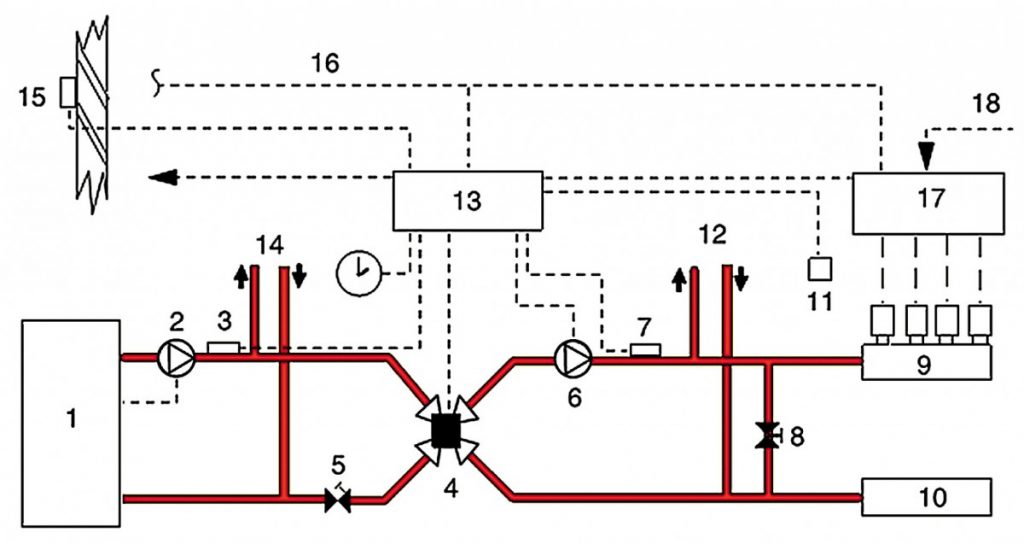

Схема подключения трехходового крана к отопительному контуру

Схема подключения трехпроходного крана к системе водоснабжения с водонагревателем

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

1. Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
2. Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
3. Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

1. При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
2. Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
3. Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Заключение

Самое большое достоинство трехходового клапана – несложный самостоятельный монтаж. Настроив его на оптимальный режим работы, вы получите эффективную систему отопления и водоснабжения.

Удачи вам во всех начинаниях! Подписывайтесь и делитесь полезной информацией со своими друзьями и знакомыми в соцсетях. Жду ваших комментариев, до новых встреч!

3-ходовой шаровой кран Артикул

Содержание артикула

• Какие типы трехходовых шаровых кранов существуют?

• Как работает трехходовой шаровой кран

• Какой тип трехходового шарового крана лучше?

• Как я могу использовать трехходовой Т-образный клапан, но при этом перекрывать все потоки?

• Как определить направление потока в трехходовом шаровом кране

• Почему мои потоки не будут правильно смешиваться с 3-ходовым клапаном?

• Нужны ли мне соединения или фланцы на 3-ходовом клапане?

• 5 вещей, которые вы должны знать при выборе 3-ходового шарового крана

Какие типы трехходовых шаровых кранов существуют?

Существует два типа трехходовых шаровых кранов: L-образный и T-образный. L-порт может отправлять поток один
так или иначе или может отключить его полностью. T-Port будет выполнять все тот же поток
задач как L-порт, но не может быть отключен. Кроме того, T-Port может смешивать потоки
отправка или получение потока в/из тройника в обе стороны. «Т» и «Л»
относятся к форме отверстия в шаре.

Как работает 3-ходовой шаровой кран

3-ходовой шаровой кран работает путем поворота ручки, которая вращает шар в корпусе клапана, в
совместите вырезанные каналы в шаре с входами и выходами клапана.

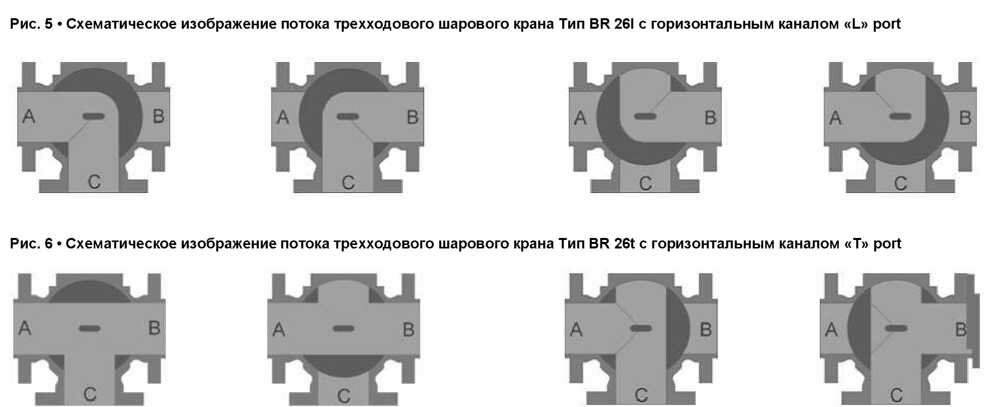

Вырез шара в форме буквы «L» на клапане с L-образным отверстием направляет жидкость под углом 90 градусов от
одного порта в другой. Т-образный вырез шара на Т-образном клапане также может
от одного порта к другому, но также может быть повернут так, чтобы буква T совпадала с буквой «T».
форма клапана и все три порта смешанные.

L-образный клапан

T-образный клапан

Какой тип трехходового шарового крана лучше?

Лучший тип трехходового шарового крана для вашего применения зависит от того, предвидите ли вы
нужно перекрывать все порты на любом этапе работы или смешивать все три потока. Если есть
требование полностью закрыть клапан, тогда вам следует выбрать L-образный порт. Если здесь
требуется смешать все три потока, то следует выбрать Т-порт.

Как я могу использовать трехходовой клапан с Т-образным портом, но при этом перекрывать все потоки?

Чтобы перекрыть все потоки на трехходовом клапане с Т-образным портом, необходимо добавить отдельный клапан к
две противоположные ветви тройника. Чтобы перекрыть поток, два клапана должны быть закрыты.
и шар в трехходовом клапане повернут лицом к задней части клапана. Лучшее решение
заключается в установке тройника с одним вентилем на каждом ответвлении.

Как определить направление потока в 3-ходовом шаровом кране

На 3-ходовом шаровом кране на рукоятке имеется Т-образный стрелочный индикатор, имитирующий
вырезанная часть шара внутри клапана. Ссылаясь на этот знак, можно
установить, в каком направлении (направлениях) поток будет проходить через клапан.

Почему мои потоки не смешиваются должным образом с 3-ходовым клапаном?

Для точного смешивания потоков в трехходовом Т-образном клапане важно, чтобы обе подающие трубы
иметь одинаковый стабильный статический напор и трубопроводы достаточно большого диаметра.
диаметра, чтобы при изменении расхода статический напор не менялся
существенно. Смешанные потоки из напорных баков постоянной высоты легче сбалансировать, тогда как
от перекачиваемых источников — нет (если только насосы не оснащены постоянным давлением
инверторы). Если это не так, то давление в трубе со временем будет меняться.
и пропорции смешивания также будут меняться со временем. Это изменение иногда может занять несколько часов или
дней, чтобы быть достаточно большим, чтобы его заметили.

Нужны ли мне соединения или фланцы на 3-ходовом клапане?

На определенном этапе клапан может либо засориться, либо изнашиваться. Муфты или болтовые фланцы
на клапане позволяет снимать корпус клапана для обслуживания или замены. Без
Чтобы это сделать, трубу нужно будет обрезать как минимум с двух из трех сторон
клапан, что приведет к гораздо более длительному простою вашей системы пластиковых труб.

Наши 3-ходовые шаровые краны стандартно поставляются с соединениями.

5 вещей, которые следует знать при выборе трехходового шарового крана

• Клапаны с L-образным отверстием могут направлять поток только на 90 градусов или полностью перекрывать его
• Т-образные клапаны могут направить поток в любом направлении, но не могут полностью перекрыть его
• Клапан со штуцерами или фланцами на каждом порту значительно упрощает обслуживание
• Стрелочная диаграмма в верхней части рукоятки показывает положение вырезанного шарика.
  внутри клапана
• Для смешивания потоков с помощью Т-образного клапана динамический напор двух смешивающихся потоков должен быть
  последовательный

Как работает трехходовой регулирующий клапан?

Перейти к основному содержанию

Уилл Дон (регулирующие клапаны)

Уилл Дон (регулирующие клапаны)

директор по маркетингу Shanghai THINKTANK Process Management Co., Ltd.

Опубликовано 5 мая 2016 г.

+ Подписаться

Трехходовой клапан представляет собой компактную систему регулирующего клапана и привода, предназначенную для точного управления водой, маслом, паром и другими промышленными жидкостями, особенно используемыми в системах отопления и охлаждения. Типичными областями применения являются вентиляционные установки, водяные охладители, бойлеры и фанкойлы.

Трехходовой регулирующий клапан предназначен для перекрытия потока воды в одной трубе и открытия потока жидкости в другой трубе. Это может быть масло, пар, вода или что-то другое. Для смешивания жидкостей из двух разных труб в одну трубу или для разделения воды из одной трубы в две разные трубы.

В трехходовом регулирующем клапане может использоваться многопружинный пневматический мембранный привод, пневматический поршневой привод или электрический привод. Трехходовые клапаны THINKTANK имеют одинаковую конструкцию, состоящую из трех портов: A, B и AB. Привод для линейного перемещения плунжера вверх и вниз используется для управления потоком через порты. Растяжимый сильфон из нержавеющей стали позволяет перемещать шпиндель вверх и вниз без сальника. Шпиндельный блок с сильфонным затвором закрывается путем A-AB, когда его вытягивают вверх. Он закрывает порт B и открывает путь A-AB при нажатии вниз.

Трехходовые клапаны могут работать в двух конфигурациях: смесительный клапан и отводной клапан. Смесительный регулирующий клапан имеет два входа в точках А и В и один выход в точке АВ. Отводной регулирующий клапан имеет один вход в AB и два входа в A и B. В конфигурации со смесительным клапаном жидкость поступает через A и B, смешивается внутри клапана и выходит через AB. В конфигурации с отводным клапаном жидкость поступает через порт AB и выходит через порты A и B.

Отводной регулирующий клапан                      Управляющий клапан смешивания

• Регулирующие клапаны THINKTANK® применяются в нефтегазовой отрасли.


  22 апр. 2016 г.


• Применение отсечного клапана


  2 февраля 2016 г.




• Тест производительности регулирующего клапана


  26 января 2016 г.


• Выбор регулирующего клапана


  19 января 2016 г.


• Отсечной клапан с пневматическим приводом


  28 декабря 2015 г.


• Ножевые задвижки


  28 декабря 2015 г.




• Пневмо-пневматический позиционер (роторного типа)


  25 декабря 2015 г.


• Пневмо-пневматический позиционер (линейного типа)


  25 декабря 2015 г.


• Пневматический позиционер (из нержавеющей стали)


  25 декабря 2015 г.


• Электропневматический позиционер


  25 декабря 2015 г.
