Сцепление автомобиля «Москвич» | Устройство автомобиля
На автомобиле «Москвич» устанавливают однодисковое сухое сцепление с центральной диафрагменной пружиной (на автомобилях прежних выпусков сцепление устанавливали с витыми пружинами, расположенными по периферии).
Ведомый диск сцепления снабжен гасителем крутильных колебаний. Управление сцеплением производится при помощи гидравлического привода от подвесной педали.
Механизм сцепления (рис.1) состоит из двух основных частей: ведущих и ведомых. К ведущим относятся маховик 4, кожух сцепления 7 и нажимной диск 1. К ведомым – ведомый диск 2.
Рис.1. Сцепление с центральной диафрагменной пружиной автомобиля «Москвич-412»:
1 – нажимной диск, 2 – ведомый диск, 3 – ступица ведомого диска, 4 – маховик, 5 – фрикционные накладки ведомого диска, 6 – опорные кольца диафрагменной пружины, 7 – кожух сцепления, 8 – стяжной палец, 9 – картер сцепления, 10 – диафрагменная пружина, 11 – металлокерамическая опорная пята, 12 – выжимной подшипник, 13 – первичный (ведущий) вал коробки передач, 14 – возвратная пружина вилки выключения сцепления, 15 – вилка выключения сцепления, 16 – шток рабочего цилиндра, 17 – клапан.

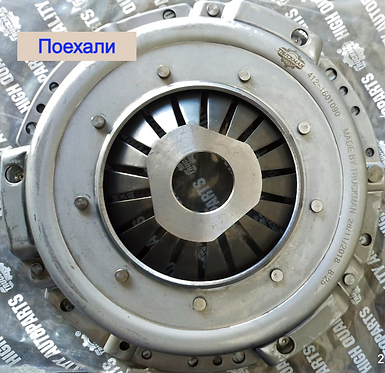

Кожух сцепления 7 (стальной, штампованный) с маховиком двигателя соединяется при помощи трех установочных штифтов и шест и болтов. Нажимной чугунный диск 1 центруется относительно кожуха и приводится во вращение при помощи трех пар упругих тангенционально расположенные пластинчатых звеньев. Ведомый диск 2 зажат между маховиком и нажимным диском усилием центральной диафрагменной пружины 10, выполненной в виде тарельчатого диска конической формы. Диск имеет радиальные прорези, разделяющие его на восемнадцать упругих лепестков, выполняющих функцию выжимных рычажков. К внутренним концам рычажков при помощи штампованной втулки-ступицы крепится металлокерамическая опорная пята 11. Наружная кромка неразрезной части диафрагменной пружины лежит на выступе нажимного диска.
Ведомый диск передает вращение от двигателя на первичный вал 13 коробки передач. Состоит он из шлицевой ступицы (шлицевая ступица ведомого диска перемешается по шлицам первичного вала), стального диска с двумя фрикционными накладками 5 и гасителя крутильных колебаний. Фрикционные накладки увеличивают коэффициент трения. Изготовлены они из прессованной асбестовой крошки. В деталях трансмиссии гаситель крутильных колебаний (демпфер) уменьшает напряжение, возникающее при резких изменениях числа оборотов коленчатого вала двигателя и валов трансмиссии и обеспечивает более плавное включение сцепления.
Механизм сцепления помещается в литом картере 9, отлитом из алюминиевого сплава. Через вентиляционные окна, выполненные в картере, для отвода тепла от рабочих поверхностей и деталей механизма сцепления циркулирует воздух. Такое устройство облегчает температурный режим и улучшает работу сцепления. Схема вентиляции обозначена стрелами на рисунке 1.
Привод сцепления может быть механическим или гидравлическим. На легковых автомобилях в основном применяется гидравлический привод сцепления, отличающийся большим коэффициентом полезного действия по сравнению с механическим и более плавным включением. Кроме того, при гидравлическом приводе можно сделать педаль подвесной, что улучшает герметичность кузова.
Гидравлический привод выключения сцепления автомобиля «Москвич-412» (рис.2) состоит из педали 5, главного цилиндра 2, поршня 3 и штока 4, трубопровода 1, рабочего цилиндра 7 с поршнем 8, вилки выключения сцепления 6, оттяжных пружин 9, 12, подшипника выключения 10 и пяты 11.
Рис.2. Гидравлический привод сцепления автомобиля «Москвич-412»:
1 – трубопровод, 2 – главный цилиндр, 3 – поршень главного цилиндра, 4 – шток поршня главного цилиндра, 5 – педаль, 6 – вилка выключения сцепления, 7 – рабочий цилиндр, 8 – поршень рабочего цилиндра, 9, 12 – оттяжные пружины. 10 – подшипник выключения сцепления, 11 – пята.
При отпущенной педали (сцепление включено) ведомый диск зажат между нажимным диском и маховиком усилием, создаваемым центральной диафрагменной пружиной. При работающем двигателе он вращается вместе с маховиком и нажимным диском. Но так как ведомый диск надет на шлицовую часть первичного вала коробки передач, то вращение ведомого диска передается этому валу.
При нажатой педали (сцепление выключено) усилие от нажатой педали 5 (рис.2) передается через шток 4 на поршень 3 в главном цилиндре. Вытесняемая жидкость при движении поршня поступает по трубопроводу 1 в рабочий цилиндр 7 и перемешает его поршень 8, затем поршень действует через толкатель на вилку выключения сцепления 6. Вилка, поворачиваясь вокруг своей оси, перемешает вперед обойму с подшипником 10, который нажимает на пяту 11. Пята давит на упругие рычажки диафрагменной пружины, которая, деформируясь, проходит через плоское положение и, прогибаясь, отводит нажимной диск от ведомого, освобождая ведомый диск. При этом первичный вал останавливается, и двигатель с трансмиссией разъединяются.
Когда водитель отпускает педаль, диафрагменная пружина за счет упругости и под воздействием пружин 9, 12 возвращает детали привода и механизмы сцепления в исходное положение. Ведомый диск снова зажимается между маховиком и нажимным диском, сцепление включается.
Сцепление считается неисправным, если оно пробуксовывает или неполностью выключается. Признаки пробуксовки сцепления – появление при движении специфического запаха гари, рывковое и незначительное развитие скорости автомобиля при полностью отпущенной педали сцепления и увеличении оборотов коленчатого вала двигателя. Причинами пробуксовки могут быть – недостаточный свободный ход педали сцепления, износ фрикционных накладок, замасленность накладок, поломка ила ослабление нажимных пружин.
Когда при работающем двигателе передачи трудно переключаются и в коробке передач появляется шум шестерен, то это говорит о неполном выключении сцепления. При гидравлическом приводе нарушение нормальной работы сцепления может быть вызвано попаданием в систему воздуха.
Неисправности сцепления недопустимы при эксплуатации автомобиля, гак как это представляет угрозу безопасности движения.
Для поддержания сцепления в исправном состоянии необходимо следить за величиной свободного хода педали сцепления. При отклонении от установленной нормы свободный ход педали регулируют изменением длины штока 16 (рис. 1) вилки выключения сцепления.
Гидравлический привод выключения сцепления заполняется тормозной жидкостью до установленного уровня (10-15 мм от верхней кромки бачка), затем с головки клапана выпуска воздуха 17 рабочего цилиндра снимают резиновый защитный колпачок и вместо колпачка надевают резиновый шланг, свободный конец которого опускают в банку, заполненную на три четверти тормозной жидкостью. Находящийся в автомобиле 3-4 раза резко нажимает на педаль сцепления (интервал между нажатием – 1-2 сек) и оставляет нажатой. Тот, кто находится под автомобилем, отворачивает на пол-оборота клапан выпуска воздуха. Под действием давления, созданного в системе, часть жидкости и содержащегося в ней воздуха поступает в банку с жидкостью. Как только жидкость перестает вытекать из шланга, клапан заворачивают. Операцию по удалению воздуха повторяют до тех пор, пока жидкость, выходящая из шланга, будет без пузырьков воздуха. При удалении воздуха из гидравлического привода уровень жидкости в бачке надо постоянно поддерживать. После прокачки жидкость нельзя использовать, так как она содержит воздух и грязь. Ей следует не менее суток дать отстояться и затем ее профильтровать.
