Грузовые вагоны

На железных дорогах мира находится в обращении более 5 млн. грузовых вагонов. Конструкция современного грузового вагона создавалась в течение длительного периода.

Совершенствование грузовых вагонов происходило по нескольким направлениям. Среди них — повышение грузоподъемности, приспособление конструкций вагонов к перевозкам различных видов грузов, включая создание лучших условий для погрузочно-разгрузочных работ, оснащение вагонов средствами механизации и автоматизации.

Организаторы железнодорожных перевозок обратили внимание на закономерность: чем больше груза можно перевезти в одном вагоне, тем экономичнее перевозка. Поскольку масса груза, перевозимого в одном вагоне, зависит от допустимой нагрузки одной оси на рельс, числа осей вагона и массы тары, усилия создателей грузовых вагонов были направлены на решение проблем, связанных с этими факторами.

В начальный период существования железных дорог допустимая нагрузка на рельсы от оси вагона составляла 70-80 кН. Первые грузовые вагоны подобно гужевым повозкам были двухосными и имели грузоподъемность 8-10 т при массе тары вагона 6-7 т.

Уже в 40-х годах прошлого века начали выпускать четырехосные вагоны. Наибольшее распространение они получили в США. В остальных странах их внедрение шло медленнее.

В России первые серийные грузовые вагоны начали выпускать в 1846 г. Они были четырехосными на двух двухосных тележках. Однако, из-за того что рама и кузов вагонов были деревянными и это снижало их грузоподъемность, было решено перейти на бестележечные двухосные вагоны, подобные западноевропейским. И только в 1965 г. двухосные вагоны были исключены из обращения на железных дорогах СССР.

Четырехосные вагоны имеют значительное преимущество по сравнению с двухосными. У них меньше коэффициент тары (отношение массы тары к его грузоподъемности), потому что такие элементы вагона, как сцепные устройства и тормоза, имеют одинаковую массу независимо от числа осей. При одинаковой массе перевозимого груза длина поезда из четырехосных вагонов в 1,6-1,7 раза меньше, чем из двухосных. Это снижает требование к длине станционных путей.

Четырехосные тележки с меньшим сопротивлением проходят кривые участки пути. Сопротивление движению поезда из таких вагонов также снижается благодаря меньшему числу междувагонных промежутков. Все это приводит к уменьшению расхода топлива. Можно назвать много других преимуществ четырехосных вагонов, например, сокращение времени на расформирование и формирование поездов, взвешивание вагонов, оформление документов и т. д.

Были попытки создания трехосных вагонов, но эти вагоны не получили распространения.

Постоянно проводимые работы по усилению железнодорожного пути позволили к началу XX века усилить дополнительную нагрузку на ось до 17, а к 40-м годам до 20 т. Грузоподъемность четырехосного вагона при массе тары 20-22 т возросла до 60 т.

После второй мировой войны работа по повышению дополнительной нагрузки на ось продолжалась. В СССР она была доведена к концу 80-х годов до 25 т, в США — до 30-40 т на ось.

Постоянно велась работа по повышению числа вагонных осей. В Германии в период перед первой мировой войной имелись вагоны на двух трехосных тележках грузоподъемностью до 63 т.

В СССР шестиосные вагоны были созданы в 1955 г. Однако они не получили распространения в основном из-за сложности конструкции трехосной тележки. В 1969 г. были созданы восьмиосные цистерна и полувагон грузоподъемностью по 120-130 т. Общая масса такого вагона примерно 180 т. Цистерна такой грузоподъемности вмещает столько бензина, что его достаточно для заправки 4 тыс. легковых автомобилей. Наибольшая грузоподъемность вагонов достигнута в США: средняя грузоподъемность одного вагона приближается к 80 т, в бывшем СССР — примерно 65 т.

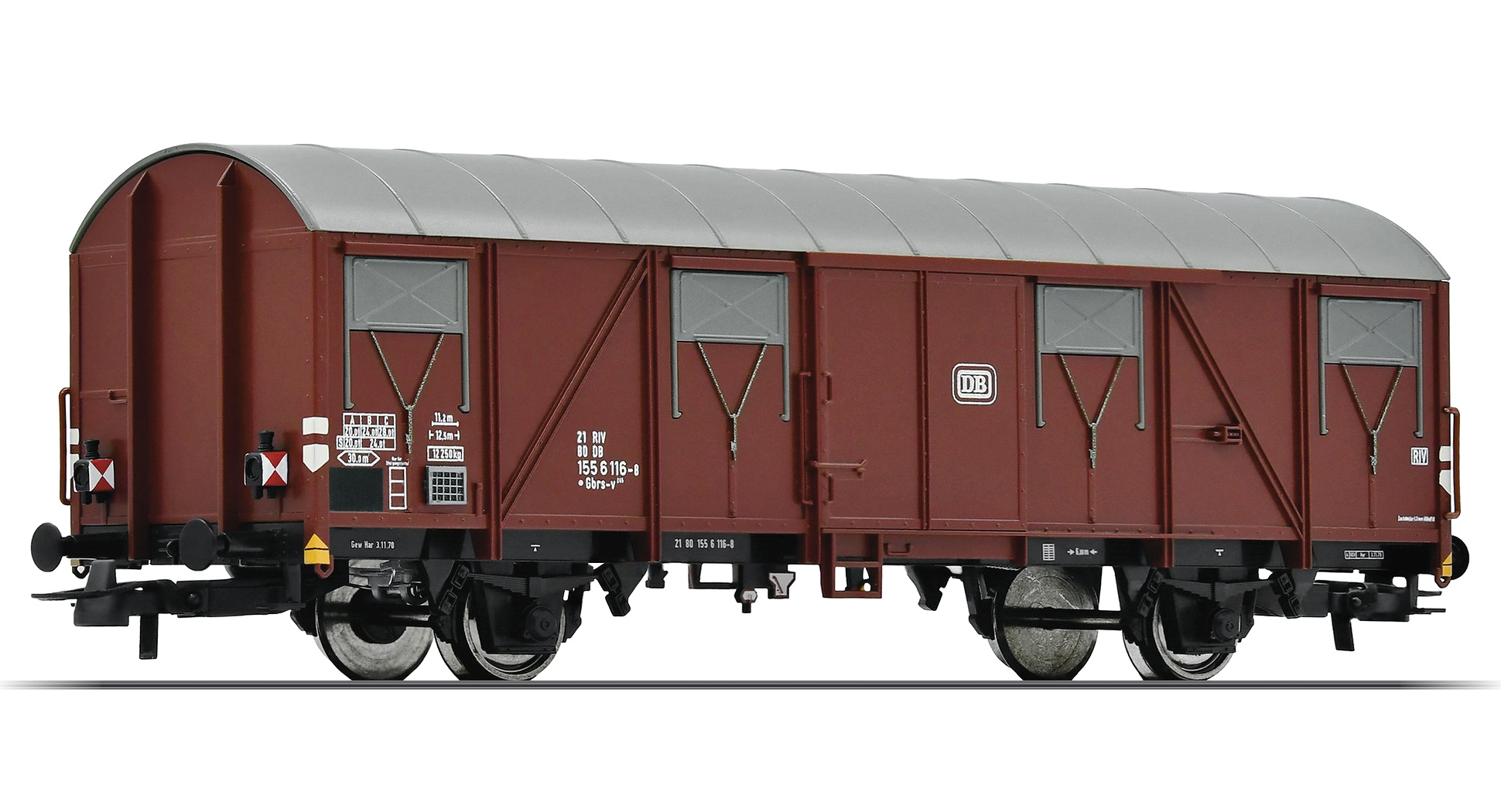

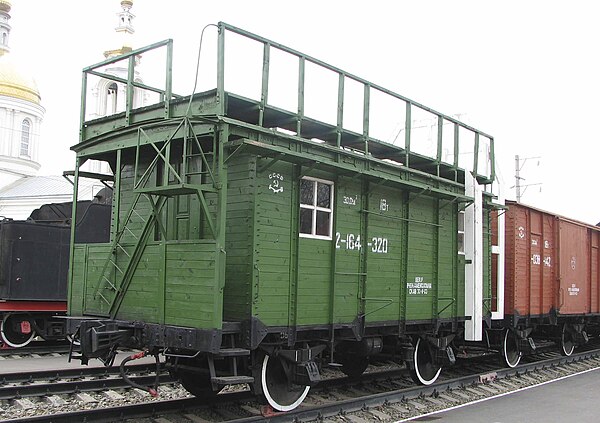

Первые грузовые вагоны были универсальными. Для грузов, боящихся атмосферных осадков, предназначались крытые вагоны, для других грузов — платформы. Однако быстро выявились преимущества вагонов, специализированных для перевозки отдельных грузов. Процесс насыщения вагонного парка специализированным подвижным составом продолжается в течение всего периода существования железных дорог. Эта тенденция сохранится и в перспективе. Специализированный вагон позволяет вместить больше груза. Например, для перевозки автомобилей созданы двухъярусные платформы, вмещающие значительно больше автомобилей, чем обычный вагон. Для легких, но объемных грузов созданы вагоны с увеличенным объемом кузовов. Например, объем котла цистерны для перевозки бензина намного больше, чем цистерны для перевозки сырой нефти.

Другое важное преимущество специализированных вагонов — дополнительные удобства для эффективного выполнения погрузки и выгрузки вагонов. Например, саморазгружающиеся вагоны для перевозки угля с открывающимися боковыми стенками кузова позволяют разгрузить 60-70 т угля примерно за 1 мин.

Специализированные вагоны обеспечивают большую сохранность грузов. Для ценных хрупких грузов, которые боятся резких ударов, созданы вагоны с мощными амортизирующими устройствами (например, подвижная хребтовая балка), которые гасят удары, неизбежно возникающие при движении поезда и маневровых передвижениях на станциях.

Несмотря на дополнительные порожние пробеги специализированных вагонов, эти и ряд других преимуществ обеспечивают их эффективную эксплуатацию.

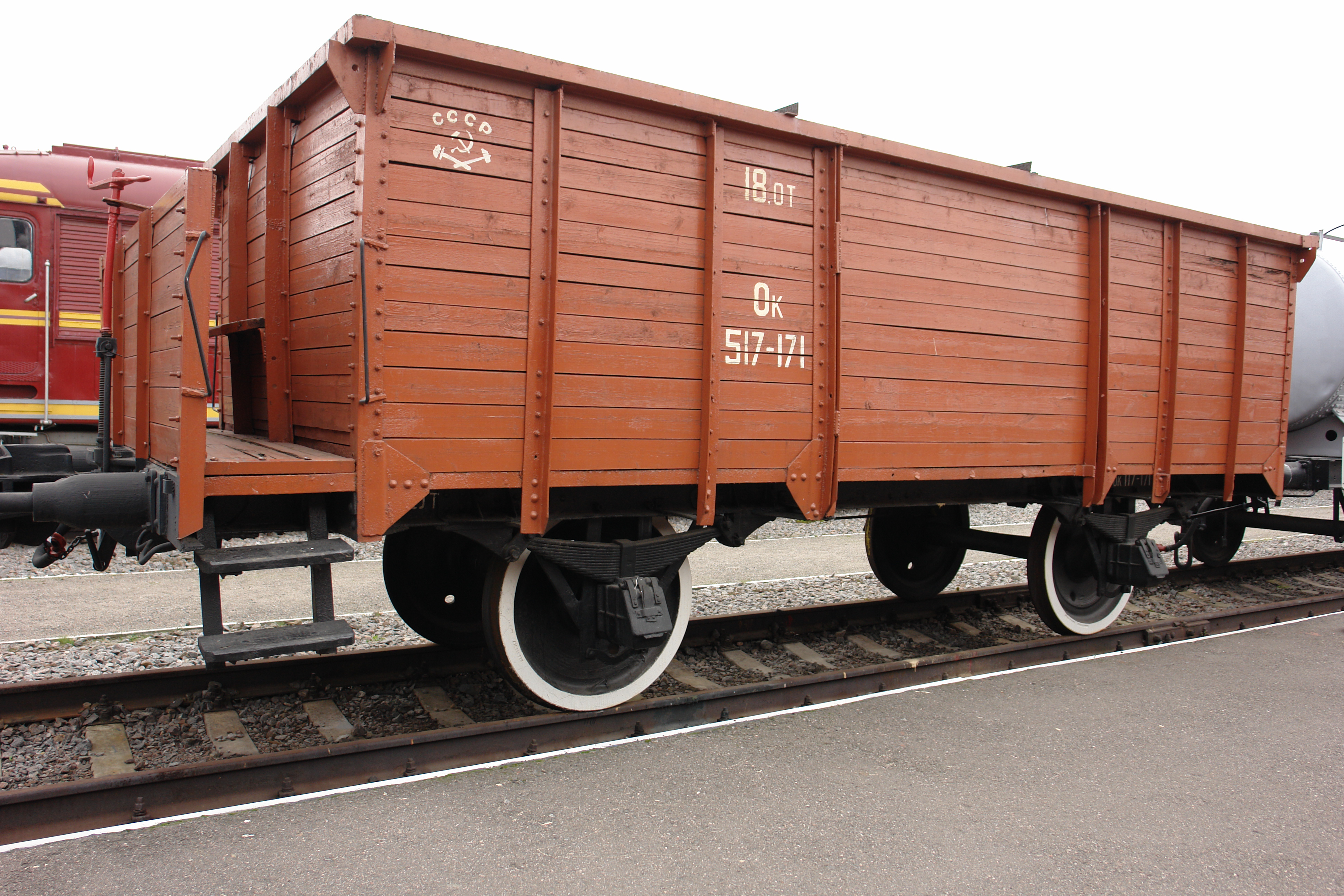

Для перевозки угля и других сыпучих грузов в 50-х годах прошлого века начали строить полувагоны, представляющие собой платформы с наращенными бортами и торцовыми стенками. Позднее для сыпучих грузов стали использовать вагоны-хопперы с опрокидывающимися кузовами, а также специальные полувагоны, приспособленные для выгрузки на опрокидывающих устройствах.

Большое число специализированных вагонов было создано для наливных грузов, поскольку число видов таких грузов постоянно росло. Сначала это была сырая нефть, потом прибавились многочисленные продукты ее переработки, различные химические грузы. В специализированных цистернах перевозится много пищевых продуктов — молоко, живая рыба, растительное масло, спирт.

Можно назвать более 100 типов специализированных вагонов. Это, например, крытые вагоны для перевозки живности, полувагоны для горячих окатышей, вагоны для перевозки контейнеров, рефрижераторные (в том числе и вагоны-термосы), вагоны для перевозки сажи, длинномерных рельсов и леса, цистерны для вязких жидкостей с обогревательными устройствами, и т. д.

Особый вид подвижного состава для перевозки особо тяжелых грузов представляют транспортеры. Это 8-, 12- и 16-осные вагоны, позволяющие перевозить грузы массой до 250 т. Существуют и такие гиганты, как 32-осный транспортер грузоподъемностью 500 т. Масса его тары 211 т, а максимальная длина 64 м. Этот транспортер состоит из двух секций, каждую из которых можно эксплуатировать как 16-осный транспортер.

Доля специализированных вагонов в ряде стран достигает 80-90% вагонного парка.

Еще одно направление совершенствования грузовых вагонов — развитие отдельных элементов его конструкции, которое облегчает выполнение различных операций при следовании вагонов в составе поезда и маневровой работы на станциях, — совершенствование сцепных устройств, тормозов, приспособлений для погрузочно-выгрузочных работ, ходовых частей и кузова. Наиболее важным этапом был переход к автотормозам, автосцепке и роликовым подшипникам.
