4. Назначение аккумуляторной батареи

Аккумуляторная
батарея предназначена для питания
основных потребителей на остановках,
в аварийных режимах и при малых скоростях
движения поезда.

Основные
потребители цепи сигнализации, защиты
и управления могут получать питание от
аккумуляторной батареи не только на
остановках но и при внезапном выходе
из строя генератора во время движения,
кроме того аккумуляторная батарея
выполняет функцию защиты – она снимает
величину коммутационных перенапряжений
возникающих при отключении потребителей
во время работы генератора. Эти
перенапряжения могут оказать отрицательное
воздействие на цепи питания потребителей,
поэтому эксплуатация с отключенной
батареей запрещается.

Аккумуляторная
батарея расположена под вагоном в
специальных ящиках, оборудованных
вентиляционными решетками для удаления
взрывоопасной смеси образующейся при
зарядке аккумуляторов.

Аккумулятором
называется химический источник тока,
который способен накапливать и сохранять
электроэнергию, полученную от вагонного
генератора или из вне от зарядного
устройства, а потом отдавать ее.

Аккумуляторные
батареи бывают кислотные (свинцовые) а
также щелочные (никель-железные и
никель-кадмиевые). Щелочные аккумуляторные
батареи дешевле и обладают повышенной
механической прочностью не выходят из
строя в результате низких температур
имеют повышенный срок службы и не требуют
тщательного ухода. Основной недостаток
– низкий КПД.

5. Щелочные аккумуляторы.

Назначение,
устройство и принцип работы

В
заряженных щелочных аккумуляторах
активная масса положительных пластин
состоит из гидрооксида никеля, а активная
масса отрицательных пластин из губчатого
железа. Электролит содержит 20% едкого
калий. Для увеличения срока службы в
электролит добавляют едкий литий.

Устройство
щелочного никельного аккумулятора
состоит из полублока. Полублок состоит
из 10-ти положительных и 11-ти отрицательных
соединенных шпильками или сваркой
пластин. Сепараторами служат эбонитовые
палочки. Металлический корпус электрически
соединен с полублоком отрицательных
пластин и установлен в резиновый
изолирующий чехол. Полюсные выводы с
резьбовыми наконечниками, служащими
для крепления межаккумуляторных
перемычек изолированы от крышки корпуса
эбонитовыми шайбами и имеют уплотняющие
сальники. Электролит заливают через
отверстие с клапаном для выхода газов.
Между собой аккумуляторы сгруппированы
и подвешены по 3 в 14-ти деревянных ящиках.

6. Уход за аккумуляторными батареями

в пути
следования в зимний период

Осмотреть
ящик на целостность. Ящик должен быть
закрыт.

Вентиляционные
решетки должны быть очищения от снега
и грязи (деревянным предметом).

7. Для чего служит регулятор напряжения генератора (рнг)

РНГ
служит для воздействия, на величину
тока возбуждения поддерживая напряжение
генератора неизменным.

Любой
генератор имеет измерительное устройство
контролирующее изменение напряжения
от заданной величины и исполнительного
устройство, которое, получив сигнал от
измерительного устройства воздействует
на величину тока возбуждения и приводит
напряжение генератора к норме.

Принцип действия и устройство аккумуляторных батарей автомобиля

Принцип действия и устройство аккумуляторных батарей автомобиля

Аккумуляторная батарея предназначена для питания электрической энергией всех потребителей при неработающем двигателе и при работе его с малой частотой вращения коленчатого вала, а также для пуска двигателя стартером.

На автомобилях используют стартерные свинцово-кислот-ные аккумуляторные батареи. Такие батареи способны кратковременно отдавать ток большой величины, что необходимо при пуске двигателя стартером.

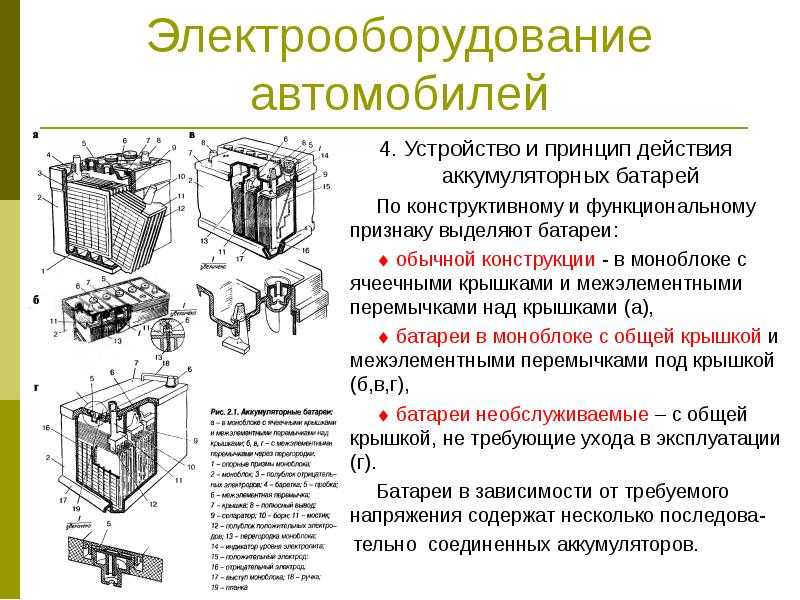

Аккумуляторная батарея состоит из трех, шести или двенадцати последовательно соединенных аккумуляторов напряжением 2В каждый. Аккумуляторные батареи выпускаются на 6, 12 и 24В. Простейший свинцово-кислотный аккумулятор представляет собой пластмассовый сосуд, в который опущены две свинцовые пластины и залит электролит из химически чистой (аккумуляторной) серной кислоты и дистиллированной воды. Если через такой аккумулятор пропускать постоянный электрический ток, то в нем будет протекать химическая реакция с образованием на положительной пластине двуокиси свинца, а на отрицательной — чистого губчатого свинца (Рb). Плотность электролита по мере заряда аккумулятора будет повышаться за счет выделения серной кислоты и поглощения воды. Напряжение на клеммах аккумулятора также будет повышаться. Такой процесс называется зарядом аккумулятора. При включении заряженного аккумулятора во внешнюю цепь будет происходить обратная химическая реакция с отдачей электрической энергии на питание включенных потребителей. По мере разряда пластины аккумулятора будут покрываться сернокислым свинцом, плотность электролита и напряжение аккумулятора будут уменьшаться. Такой процесс называется разрядом аккумулятора. После разряда необходимо вновь зарядить аккумулятор от источника постоянного тока. Поскольку при заряде и разряде аккумулятора изменяется плотность электролита, то по плотности электролита определяют степень раз-ряженности (заряженности) аккумулятора.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Таким образом, действие аккумулятора основано на превращении электрической энергии в химическую при заряде и, наоборот, химической энергии в электрическую — при разряде.

Основными параметрами аккумулятора являются напряжение и емкость.

Напряжение на выводных штырях исправного и полностью заряженного аккумулятора около 2 В. Допускается в процессе эксплуатации разряжать аккумуляторы до 1,7 В.

Количество электричества в ампер-часах (А-ч), полученное от аккумулятора при его разряде до допустимого напряжения, называется емкостью, которую определяют как произведение силы разрядного тока в амперах на время разряда в часах. Емкость зависит от количества и размеров пластин аккумуляторов, силы разрядного тока, плотности и температуры электролита, а также степени заряженности, технического состояния и срока службы аккумулятора (батареи).

Номинальной емкостью аккумуляторной батареи называется наименьшее количество электричества в ампер-часах, которое должна отдать новая, полностью заряженная батарея при непрерывном разряде ее током, равным 0,05 номинальной емкости до напряжения 1,7 В при температуре электролита 25 °С. Номинальная емкость в основном зависит от размеров и количества пластин в аккумуляторе.

Каждый тип стартерной аккумуляторной батареи имеет свое условное обозначение, которое наносится на межэлементном соединении (перемычке) или на баке и означает:
— первое число (3, 6 или 12)—количество последовательно соединенных аккумуляторов в батарее;
— СТ или ТСТ — назначение батареи: стартерная или стартерная для тяжелых условий эксплуатации, соответственно;
— число после букв — номинальную емкость батареи, выраженную в ампер-часах.

Остальные буквы означают:
— Э, П, Т — материал бака, соответственно: эбонит, пластмасса асфальтопековая, термопластмасса;
— М, МС, Р, PC — материал сепаратора, соответственно: мипласт, мипласт со стекловолокном, мипор, мипор со стекловолокном.

Например, условное обозначение батареи 6СТ-90ЭМС указывает, что батарея состоит из шести последовательно соединенных аккумуляторов, стартерная, номинальная емкость батареи 90 А-ч, бак эбонитовый, а сепараторы двойные — мипласт со стекловолокном.

На автомобилях ГАЗ-66 и ГАЗ-53А устанавливается аккумуляторная батарея 6СТ-75ЭМС. Батарея состоит из шести последовательно соединенных аккумуляторов, размещенных в шестикамерном эбонитовом баке. Каждый аккумулятор включает в себя пять положительных и шесть отрицательных пластин. Положительные и отрицательные пластины представляют собой свинцовые решетки, заполненные активной массой, которая и участвует в химических реакциях при зарядах и разрядах аккумулятора. После сложной технологической обработки пластин активная масса положительных пластин превращается в двуокись свинца (РЬОг) (темно-коричневого цвета), а отрицательных — в губчатый свинец (Рb) (серого цвета).

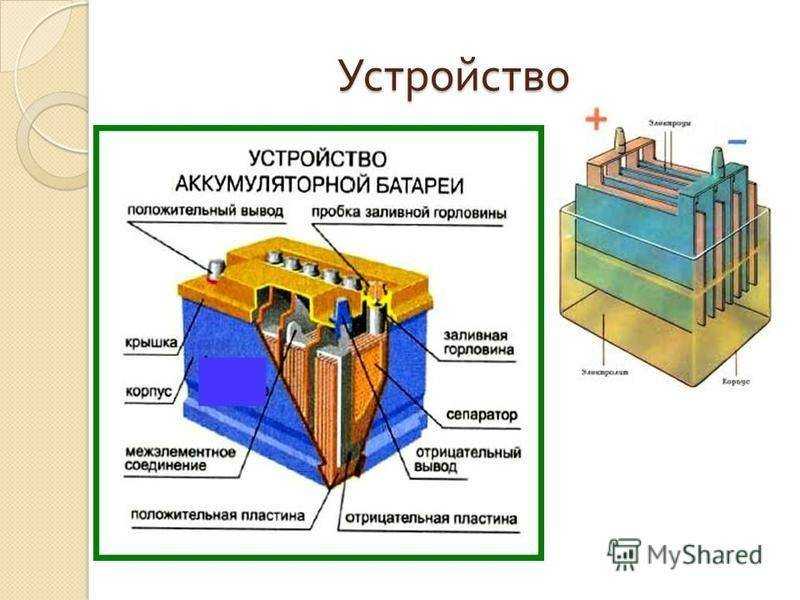

Однородные пластины аккумулятора соединяются между собой с помощью бареток 5 и образуют полублоки положительных и отрицательных пластин. Чтобы предотвратить соприкосновение разноименных пластин, между ними установлены прокладки — сепараторы. Ребристая сторона сепаратора всегда обращена к положительной пластине. При такой установке сепараторов обеспечивается лучший доступ электролита в поры активной массы положительных пластин, что повышает работоспособность аккумулятора.

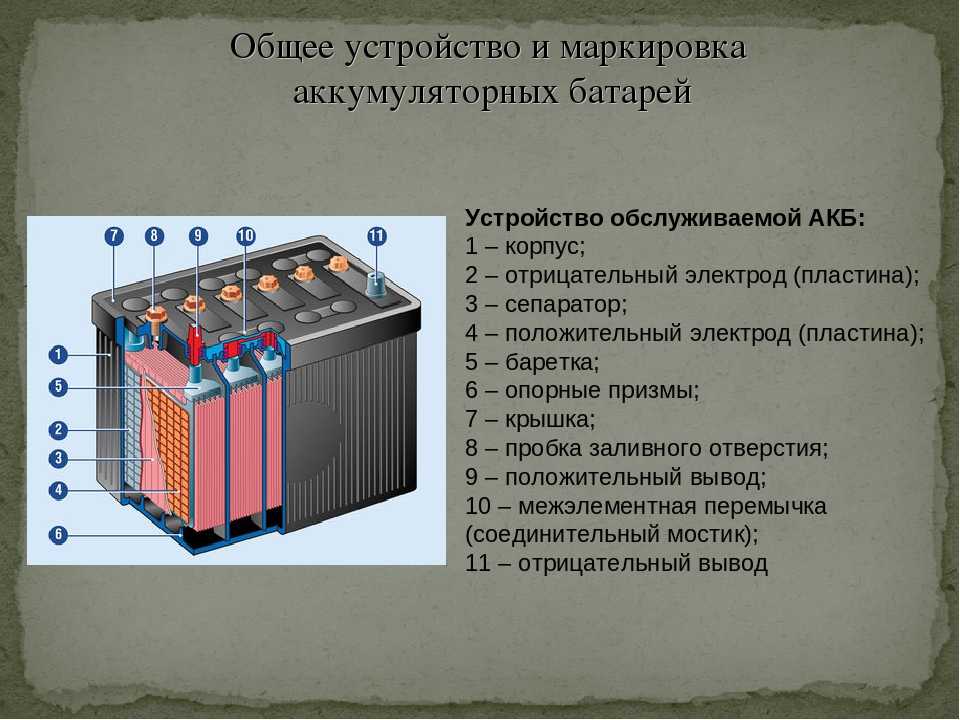

Рис. 1. Аккумуляторная батарея:
1 — отрицательная пластина; 2 — сепаратор: 3 — положительная пластина; 4 — предохранительный щиток; 5 —баретка: 6 — штырь: 7 — плюсовая клемма; 8 — бак аккумуляторной батареи; 9 — уплотнительная мастика: 10 — пробка; 11 — крышка аккумулятора; 12 — межэлементное соединение; 13 — вентиляционное отверстие; 14 — минусовая клемма

Для защиты кромок сепараторов и пластин от .механических повреждений при замере плотности и уровня электролита сверху положен предохранительный щиток из кислотостойкого материала.

Сверху каждый аккумулятор закрывается крышкой II с двумя отверстиями для полюсных штырей от положительных и отрицательных пластин. В крышках также выполнены резьбовые отверстия под пробку для залива электролита и штуцеры с вентиляционными отверстиями для автоматической установки уровня электролита. На некоторых батареях 6СТ-75ЭМС штуцера может и не быть. У них вентиляционное отверстие выполнено в пробке. Стыки между крышкой и баком залиты мастикой.

На дне бака выполнены ребра, на которые опираются полублоки пластин. В пространстве между ребрами скапливается осыпающаяся со временем активная масса (шлам), что на гарантийный срок исключает за.мыкание разноименных пластин.

Аккумуляторы соединяют между собой с помощью межэлементных соединений, которые привариваются к штырям полублоков. Крайние штыри аккумуляторной батареи выполняют роль плюсовой и минусовой клемм.

Камеры аккумуляторов изолированы друг от друга. Через резьбовые отверстия крышек в аккумуляторы заливается электролит.

Плотность электролита должна соответствовать климатическому району, в котором эксплуатируется батарея.

Минусовая клемма батареи соединена с массой автомобиля через выключатель батареи, а плюсовая — с бортовой сетью. Для уменьшения падения напряжения на проводах и их нагрева батарея подсоединена к сети проводами большого сечения.

На автомобилях ЗИЛ-131 и ЗИЛ-130 используется батарея 6СТ-ЭМС. По устройству она аналогична батарее 6СТ-75ЭМС, но имеет в каждом аккумуляторе по шесть положительных и семь отрицательных пластин, что увеличивает ее емкость.

На автомобиле ЗИЛ-131 к батарее могут придаваться гидростатические пробки, которые исключают попадание воды в аккумуляторы при преодолении глубокого брода.

На автомобиле «Урал-375Д» устанавливается батарея типа 6СТЭН-140М. Ее особенностью является наличие деревянного ящика, в котором размещаются шесть эбонитовых баков. Клеммы выведены на панель ящика и защищены съемной коробкой. Емкость батареи повышена за счет увеличения количества и площади пластин.
