Свечи зажигания

Свеча зажигания — устройство для поджига топливо-воздушной смеси в самых разнообразных тепловых двигателях. Бывают искровые, дуговые, калильные, каталитические.

В бензиновых двигателях внутреннего сгорания используются искровые свечи. Поджиг горючей смеси производится электрическим разрядом напряжением в несколько тысяч или десятков тысяч вольт, возникающим между электродами свечи. Свеча срабатывает на каждом такте, в определённый момент работы двигателя.

В ракетных двигателях свеча зажигает топливную смесь электрическим разрядом только в момент запуска. Чаще всего, в процессе работы свеча разрушается и к повторному использованию непригодна.

В турбореактивных двигателях свеча воспламеняет смесь в момент запуска мощным дуговым разрядом. После этого горение факела поддерживается самостоятельно.

Калильные и одновременно каталитические свечи используются в модельных двигателях внутреннего сгорания. Топливная смесь двигателей специально содержит компоненты, которые легко воспламеняются в начале работы от раскалённой проволочки свечи. В дальнейшем накал нити поддерживается каталитическим окислением паров спирта, входящего в смесь.

Устройство свечей зажигания

Устройство свечи зажигания
1 — Контактный вывод
2 — рёбра изолятора
3 — изолятор
4 — металлическая оправа
5 — центральный электрод
6 — боковой электрод
7 — уплотнитель

Свеча зажигания состоит из металлической оправы, изолятора и центрального проводника.

Детали свечи зажигания

Контактный вывод

Контактный вывод расположенный в верхней части свечи предназначен для подключения свечи к высоковольтным проводам системы зажигания. Могут встречаться несколько слегка различных вариантов конструкции. Наиболее часто провод к свече зажигания имеет защёлкивающийся контакт, который надевается на вывод свечи. В других типах конструкции провод может крепиться к свече гайкой. Часто вывод свечи делают универсальным: в виде оси с резьбой и навинчивающегося защёлкивающегося контакта.

Рёбра изолятора

Рёбра изолятора предотвращают электрический пробой по его поверхности.

Изолятор

Изолятор, как правило, делается из алюминиево-оксидной керамики, которая должна выдерживать температуры от 450 до 1000°C и напряжение до 60 000 В. Точный состав изолятора и его длина частично определяют тепловую маркировку свечи.

Часть изолятора, непосредственно прилегающая к центральному электроду, наиболее сильно влияет на качество работы свечи зажигания. Применение керамического изолятора в свече предложено Г. Хонольдом вследствие перехода к высоковольтному зажиганию.

Уплотнители

Служат для предотвращения проникновения горячих газов из камеры сгорания.

Металлическая оправа (корпус)

Служит для завинчивания свечи и удержания её в резьбе головки блока цилиндров, для отвода тепла от изолятора и электродов, а также служит проводником электричества от «массы» автомобиля к боковому электроду.

Боковой электрод

Как правило, изготавливается из легированой никелем и марганцем стали. Приваривается контактной сваркой к корпусу. Боковой электрод, зачастую, очень сильно нагревается во время работы, что может привести к калильному зажиганию. Некоторые конструкции свечей используют несколько боковых электродов. Для увеличения долговечности электроды дорогих свечей снабжают напайками из платины и других благородных металлов. С 1999 года на рынке появились свечи нового поколения — так называемые плазменно-форкамерные свечи, где роль бокового электрода играет сам корпус свечи. При этом образуется кольцевой (коаксиальный) искровой зазор, где искровой заряд перемещается по кругу. Такая конструкция обеспечивает большой ресурс и самоочистку электродов. Форма бокового электрода в зоне пробоя напоминает сопло Лаваля, за счёт чего создаётся поток раскалённых газов истекающих из внутренней полости свечи. Этот поток эффективно поджигает рабочую смесь в КС (камера сгорания), полнота сгорания и мощность увеличивается, токсичность ДВС уменьшается.

Центральный электрод

Центральный электрод как правило соединяется с контактным выводом свечи через керамический резистор, это позволяет уменьшить радиопомехи от системы зажигания. Наконечник центрального электрода изготавливают из железо-никелевых сплавов с добавлением меди, хрома и благородных и редкоземельных металлов. Обычно центральный электрод — наиболее горячая деталь свечи. Кроме того, центральный электрод должен обладать хорошей способностью к эмиссии электронов, для облегчения искрообразования (предполагается, что искра проскакивает в той фазе импульса напряжения, когда центральный электрод служит катодом). Поскольку напряжённость электрического поля максимальна вблизи краёв электрода, искра проскакивает между острым краем центрального электрода и краем бокового электрода. В результате этого края электродов подвергаются наибольшей электрической эрозии. Раньше свечи периодически вынимали и удаляли следы эрозии наждаком. Сейчас, благодаря применению сплавов с редкоземельными и благородными металлами (иттрий, иридий, платина, вольфрам, палладий), нужда в зачистке электродов практически отпала. Срок службы при этом существенно вырос.

Зазор

Зазор — минимальное расстояние между центральным и боковым электродом. Величина зазора — это компромисс между «мощностью» искры, т.е. размерами плазмы, возникающей при пробое воздушного зазора и между возможностью пробить этот зазор в условиях сжатой воздушно-бензиновой смеси.

Факторы, определяющие зазор:

1) Чем больше зазор — тем больше размеры искры, => больше вероятность воспламенения смеси и больше зона воспламенения. Всё это положительно влияет на потребление топлива, равномерность работы, понижает требования к качеству топлива, повышает мощность. Кстати, такие эксперименты уже делали — двигатель работал чуть ли не на парах и разлагающихся при этом молекулах воды.

Внимание! Слишком увеличивать зазор тоже нельзя, иначе высокое наряжение будет искать более лёгкие пути — скажем пробивать высоковольтные провода на корпус, пробивать изолятор свечи и т.д.

2) Чем больше зазор — тем сложнее пробить его искрой. Т.к.

Пробоем изоляции называют потерю изоляцией изоляционных свойств при превышении напряжением некоторого критического значения, называемого пробивным напряжением Uпр. Соответствующая напряженность электрического поля Eпр = U пр/h, где h – расстояние между электродами, называется электрической прочностью промежутка.

Т.е. чем больше зазор — тем бОльшее напряжение пробоя U пр необходимо. Там есть ещё зависимость от ионизации молекул, равномерности структуры вещества, полярности искры, скорости нарастания импульса .. но это не важно в данном случае. Понятное дело, что высокое напряжение U пр мы не можем поменять — оно определяется катушкой зажигания. А вот зазор h мы поменять можем.

3) Напряжённость поля в зазоре определяется формой электродов. Чем они острее — тем больше напряжённость поля в зазоре и легче пробой (как у иридиевых, платиновых свечей).

4) Пробиваемость зазора зависит от плотности газа в зазоре. В нашем случае — от плотности воздушно-бензиновой смеси. Чем она больше — тем сложнее пробить.

Пробивное напряжение газового промежутка с однородным (ОП) и слабо неоднородным (СНП) электрическим полем зависит как от расстояния между электродами, так и от давления и температуры газа. Эта зависимость определяется законом Пашена, согласно которому пробивное напряжение газового промежутка с ОП и СНП определяется произведением относительной плотности газа δ на расстояние между электродами S,U прf(δS). Относительной плотностью газа называют отношение плотности газа в данных условиях к плотности газа при нормальных условиях (20о С, 760 мм рт. ст.).

Зазор свечей не является константой один раз заданной. Он может и должен подстраиваться под конкретную ситуацию эксплуатации двигателя.

Режимы работы свечей

Искровые свечи бензиновых двигателей по режиму работы условно подразделяют на горячие, холодные, оптимальные. Суть данной классификации — в степени нагрева изолятора и электродов. При работе изолятор и электроды любой свечи должны нагреваться до температур, способствующих «самоочищению» их поверхности от продуктов сгорания топливной смеси — нагара, сажи и т.п. Поэтому изоляторы свечей, работающих в оптимальном режиме всегда цвета «кофе с молоком».

Очистка поверхности изоляторов необходима для предотвращения поверхностных утечек высокого напряжения через слой нагара, что уменьшает мощность искрового пробоя зазора. Однако, если элементы свечи нагреваются слишком сильно, то может возникать неконтролируемое калильное зажигание. Процесс часто проявляется только на больших оборотах. Это может приводить к детонации и разрушению элементов двигателя.

Степень нагрева элементов свечей зависит от следующих основных факторов:

Внутренние: -конструкция электродов и изолятора (длинный электрод нагревается быстрее) -материал электродов и изолятора -толщина материалов -степень теплового контакта элементов свечи с корпусом

Внешние: -степень сжатия и компрессии -тип топлива (более высокооктановое обладает бОльшей температурой сгорания) -стиль езды (на больших оборотах двигателя нагрев свечей больше)

Горячие свечи — конструкция свечей специально разработана таким образом, что снижается теплопередача от центрального электрода и изолятора. Применяются в двигателях с низкой степенью сжатия и при использовании низкооктанового топлива. Т.к. в этих случаях меньше температура в камере сгорания.

Холодные свечи — конструкция свечей специально разработана таким образом, что максимально повышается теплопередача от центрального электрода и изолятора. Применяются в двигателях с высокой степенью сжатия, с высокой компрессией и при использовании высокооктанового топлива. Т.к. в этих случаях больше температура в камере сгорания.

Оптимальные свечи — конструкция свечей разработана таким образом, что теплопередача от центрального электрода и изолятора оптимальна для данного конкретного двигателя. Свечи нормально самоочищаются во всех режимах работы двигателя и в то же время не приводят к калильному зажиганию.

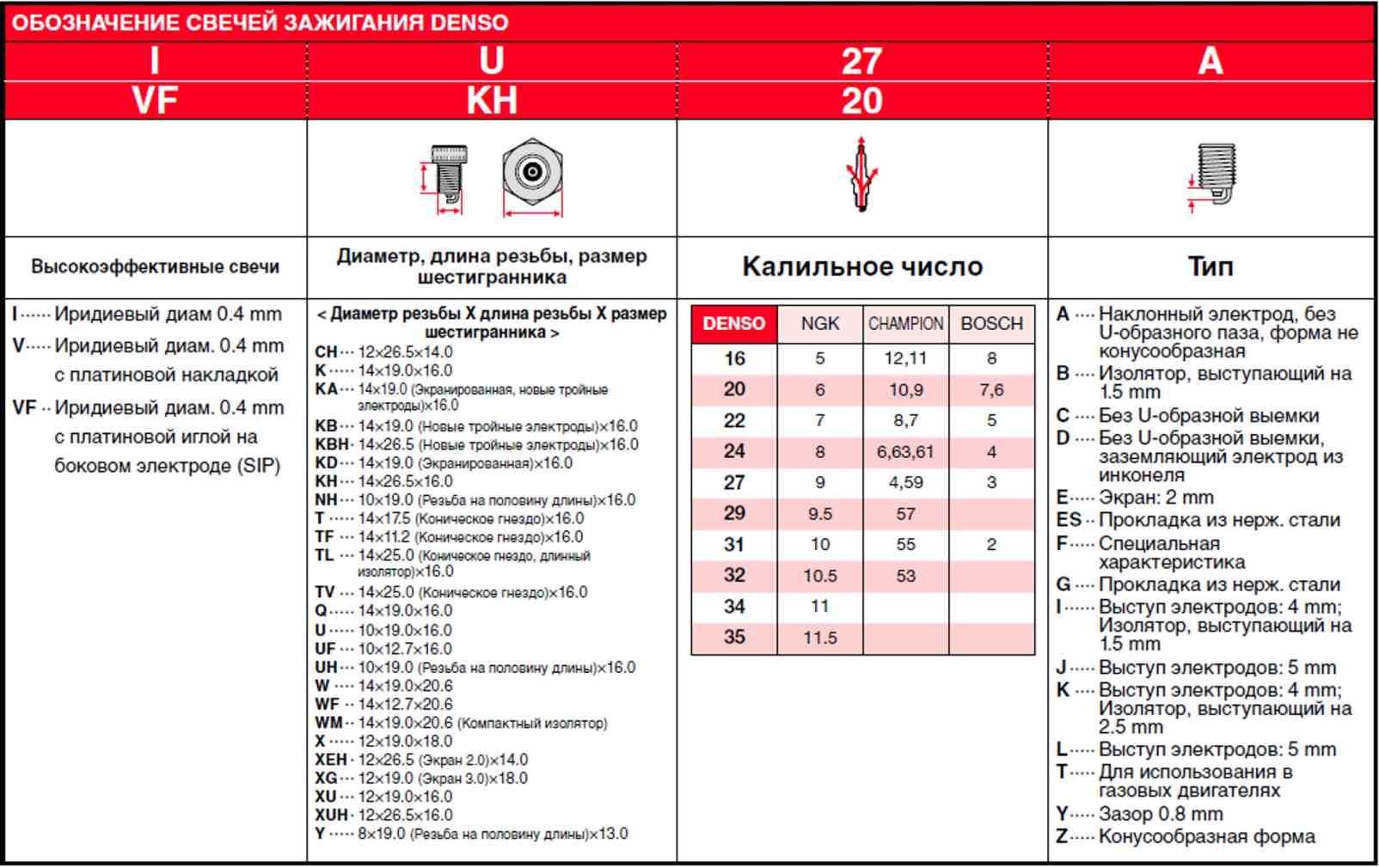

Типовые размеры свечей зажигания

Размеры свечей зажигания классифицируются по типу резьбы на них. Наиболее распространены следующие типы свечей: M10x1 M12x1,25 (мотоциклы) M14x1,25 (автомобили) M18x1,5 (некоторые старые двухтактные двигатели).

Ссылки

• BOSCH — Сайт немецкого производителя свечей зажигания
• Энгельсский завод автотракторных запальных свечей
• PLAZMOFOR — Cайт отечественного производителя свечей зажигания
• ЭЛИС-ЭЗ — Сайт российского производителя свечей зажигания
• ISKRA — Сайт польского производителя свечей зажигания
• NGK — Cайт японского производителя свечей зажигания
• DENSO— Cайт японского производителя свечей зажигания

ГОСТ Р 53842-2010 Двигатели автомобильные. Свечи зажигания искровые. Технические требования и методы испытаний

В документе освещены следующие темы:

Стандарт распространяется на свечи зажигания искровые с плоской и конической опорной поверхностью, предназначенные для двигателей внутреннего сгорания.

В нашем интернет-каталоге подзаконных нормативных документов, вы сможете загрузить документ ГОСТ Р 53842-2010. Объем документа составляет 31 стр. Наша компания хранит значительную базу документов ГОСТ Р. Для более комфортного просмотра мы подогнали все файлы в популярные форматы PDF и DOC и сжали документ до размера 2.6 МБ. Текущий нормативный документ введен 15.09.2010. В нашем электронном каталоге всего 6300 файлов. Если, вы потеряете документ или соберетесь обновить его точность, он в любое время будет находиться по url: /media/new/regulation/gost-r-53842-2010-dvigateli-avtomobilnye-svechi-i.pdf

Закажите услуги у экспертов:

Повышение квалификации

Лицензирование

Сертификация

Специальная оценка

Регистрация мед.изделий

Метрология

Вам может быть интересно

• ГОСТ Р 1.0-2004 Материалы строительные. Метод испытаний на возгораемость под воздействием малого пламени
• ГОСТ Р 1.4-93 Государственная система стандартизации Российской Федерации. Стандарты отраслей, стандарты предприятий, стандарты научно-технических, инженерных обществ и других общественных объединений. Общие положения
• ГОСТ Р 1.5-2004 Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения
• ГОСТ Р 1.9-95 Государственная система стандартизации Российской Федерации. Порядок маркирования продукции и услуг знаком соответствия государственным стандартам

Attek Group
Москва, Дербеневская наб. , д. 11, корп. А, офис А225, 2 этаж
8 800 333-25-40
8 495 246-04-43

Мы приняли вашу зявку!

Свяжемся с вами в течении 5 минут

На главную страницу

Заказ обратного звонка

Оставьте заявку и менеджеры свяжутся с Вами для уточнения деталей

Введите ваше Имя:

Введите ваш номер телефона:

Соглашаюсь с условиями передачи данных

Как «прочитать» свечу зажигания?

Способность «читать» свечу зажигания может оказаться ценным подспорьем в настройке. Изучив цвет горлышка изолятора, опытный настройщик двигателя может многое узнать об общем рабочем состоянии двигателя.

Как правило, светло-коричневый/серый цвет говорит о том, что свеча зажигания работает при оптимальной температуре и что двигатель находится в хорошем состоянии. Темная окраска, такая как тяжелые черные влажные или сухие отложения, может указывать на чрезмерно богатое состояние, слишком холодную свечу зажигания, возможную утечку вакуума, низкую компрессию, чрезмерно запаздывающее опережение зажигания или слишком большой зазор свечи.

Если отложения влажные, это может свидетельствовать о пробитой прокладке головки блока цилиндров, плохом управлении подачей масла из-за проблем с кольцом или клапанным механизмом или о чрезвычайно богатом состоянии — в зависимости от характера жидкости, присутствующей на наконечнике.

Признаки загрязнения или чрезмерного нагрева должны быть обнаружены быстро, чтобы предотвратить дальнейшее ухудшение рабочих характеристик и возможное повреждение двигателя.

Нормальное состояние

О состоянии двигателя можно судить по внешнему виду запального конца свечи зажигания. Если запальный конец свечи зажигания имеет коричневый или светло-серый цвет, состояние можно считать хорошим, и свеча зажигания работает оптимально.

Сухое и мокрое загрязнение

Хотя существует множество различных случаев, если сопротивление изоляции между центральным электродом и корпусом превышает 10 Ом, двигатель можно запустить нормально. Если сопротивление изоляции падает до 0 Ом, запальный конец загрязняется либо влажным, либо сухим углеродом.

Перегрев

При перегорании свечи зажигания нагрева, отложения, скопившиеся на наконечнике изолятора, плавятся и придают наконечнику изолятора глазурованный или глянцевый вид.

Отложения

На накопление отложений на запальной головке влияют утечка масла, качество топлива и продолжительность работы двигателя.

Свинцовое загрязнение

Свинцовое загрязнение обычно проявляется в виде желтовато-коричневых отложений на носовой части изолятора. Это не может быть обнаружено тестером сопротивления при комнатной температуре. Соединения свинца соединяются при разных температурах. Образовавшиеся при 370-470°С (700-790°F) оказывают наибольшее влияние на сопротивление выводов.

Поломка

Поломка обычно вызвана тепловым расширением и тепловым ударом из-за внезапного нагрева или охлаждения.

Нормальный срок службы

Изношенная свеча зажигания не только расходует топливо, но и создает нагрузку на всю систему зажигания, поскольку расширенный зазор (из-за эрозии) требует более высокого напряжения. Нормальные темпы роста гэпа следующие:
Четырехтактные двигатели: 0,01~0,02 мм/1000 км (0,00063~0,000126 дюймов/1000 миль)
Двухтактные двигатели: 0,02~0,04 мм/1000 км (0,000126 ~0,00252 дюйма/1000 миль)

Аномальная эрозия

Аномальная эрозия электрода вызывается коррозией, окислением и реакцией со свинцом, что приводит к аномальному увеличению зазора.

Плавка

Плавление вызвано перегревом. В основном поверхность электрода довольно блестящая и неровная. Температура плавления никелевого сплава составляет 1200~1300°C (2200~2400°F).

Эрозия, коррозия и окисление

Материал электродов окислился, и при сильном окислении поверхность становится зеленой. Поверхность электродов также рифленая и шероховатая.

Эрозия свинца

Эрозия свинца вызывается соединениями свинца в бензине, которые химически реагируют с материалом электродов (сплав никеля) при высоких температурах; кристалл никелевого сплава отваливается из-за проникновения соединений свинца и разделения границ зерен никелевого сплава. Типичная эрозия свинца приводит к тому, что поверхность заземляющего электрода становится тоньше, а кончик электрода выглядит так, как будто он был отколот.

В этом видео подробно описан лучший процесс осмотра свечи зажигания и оценки ее состояния.
