Система генератор двигатель г д: Система генератор — двигатель

Содержание

Nothing found for %25D0%25Bf%25D1%2580%25D0%25B8%25D0%25Bd%25D1%2586%25D0%25B8%25D0%25Bf %25D1%2580%25D0%25B0%25D0%25B1%25D0%25Be%25D1%2582%25D1%258B %25D1%2581%25D0%25B8%25D1%2581%25D1%2582%25D0%25B5%25D0%25Bc%25D1%258B %25D0%25B3 %25D0%25B4 %25D0%25B3%25D0%25B5%25D0%25Bd%25D0%25B5%25D1%2580%25D0%25B0%25D1%2582%25D0%25Be%25D1%2580 %25D0%25B4

Инструктаж машиниста подъемных установок

Модульные контакторы

защита электродвигателя

Как выбрать сечение провода

Стабилизатор напряжения

Переменный ток.

Откуда берется синусоида?

как читать электрические схемы

как правильно читать электронные схемы

определение начала и конца фазных обмоток асинхронного электродвигателя

тепловая защита электродвигателя

Прибор для выверки соосности валов

Электрические двигатели

Как рассчитать сечение кабеля

Тепловое реле для защиты двигателей

Тепловое реле РТТ32П

Контактор МК4-10

Динамическое торможение

Подключение двигателя 380 на 220

Редуктор 1/1

Редуктор

зануление и заземление ч3.

зануление и заземление ч2.

Зануление и заземление ч1.

Страницы

2Ц-3,5х1,8 Экзаменационные билеты. Механизм перестановки барабанов. Назначение и устройство.
2Ц6х2,8 Замена тормозных колодок, описание работ ПОР
Search Results
Автоматизация подъемных установок
Аппаратура управления пневмоприводом тормоза
Аппаратура управления подъемными установками. Контакторно-релейная аппаратура (КРА)
Асинхронный двигатель
Б.1.2.Максимальная токовая защита. Что такое “0” защита эл. двигателя. Релейная защита.
Б2.2Реле утечки
Баковые масляные выключатели
Библия релейной защиты и автоматики
Билеты машинисту п/у
- Аппарат задания и контроля типа АЗК-1:какие функции он выполняет.
- Асинхронный электродвигатель. Принцип работы. Динамическое торможение.
- Б.1.1Классификация подъемных установок: по назначению, по типу.
  - Пульт машиниста: назначение, аппараты и приборы на пульте. Контрольноизмерительная аппаратура.
    - Что проверяет машинист при приеме смены.
- Блокировки на п/у. Защиты на п/у.
- Движение бадей в стволе
- Документация на п/у.
- Редукторы. Назначение. Сочленение с двигателем. Чем проверить уровень масла в редукторе. Соединительные муфты. Тахогенератор.
- Требования предъявляемые к прицепным устройствам.
  - Бадьи и требования к ним.
- Указатель глубины, назначение его элементов.
- Что такое концевая нагрузка.
Блокировка нулевого положения командоконтроллера подъемного двигателя
Блокировка от залипания ускоряющих контакторов
Блокировка от чрезмерного износа тормозных колодок ВИК
Блокировка положения рукоятки рабочего тормоза
Вентиляционный журнал
Вентиляционный надзор
Взрывные работы в подземных выработках
Виды инструктажей
Во время замены канатов рассоединив барабаны нужно или нет отключать АЗК
Водоотлив
Вопрос-Ответ БАРНО электродвигателя
Вскрытие участков с потушенными пожарами
Высоковольтные реверсоры
Генераторы и двигатели постоянного тока
Гидропривод тормоза. Допустимый уровень масла. Давления масла
Гидропривод тормоза. Допустимый уровень масла. Допустимое давление масла.
Двухфазные схемы максимальной токовой защиты
Действия машиниста в аварийной ситуации
Действия машиниста в ремонтное время
Действия машиниста подъема во время аварийной остановки подъемного двигателя во время выдачи груза и людей
Демпфер рабочего тормоза подъемных машин НКМЗ
Диаграммма скорости при предохранительном торможения
Допускаемые зазоры между максимально выступающими частями подъемных сосудов, крепью и расстрелами в стволах вертикальных шахт
Допустимые потери давления при подключении РДУ к воздушной сети
Допустимые скорости движения ПС по вертикальным и наклонным выработкам
Доставка взрывчатых материалов на подземных работах
Доставка ВМ к местам работы
ЕПБ
- Горные выработки
ЕПБ при взрывных работах
ЕПБ. Инструкция по составлению планов ликвидации аварий
ЕПБ. Инструкция по составлению паспортов крепления и управления кровлей подземных горных выработок
Журнал записи лиц, не сдавших светильники по окончании смены
Журнал записи результатов осмотра крепи и состояния выработок
Журнал записи результатов осмотра подъемной установки
Журнал записи результатов осмотра подъемных канатов и их расхода
Журнал записи результатов осмотра состояния стволов шахт
Журнал регистрации ознакомления рабочих с запасными выходами
Журнал учета работы вентилятора
Задайте вопрос
Заземление
Замыкание витков обмотки
Запас прочности каната
Защита кабелей, электродвигателей и трансформаторов
Защита минимального напряжения
Защита от переподъема, назначение концевых выключателей. Как проверить защиту от переподъема.Что такое высота переподъема,место установки концевых выключателей.
Защита от провисания струны и напуска каната
Защита электродвигателей
Защита электродвигателей напряжением ниже1000в
Защита электродвигателей от замыканий одной фазы на землю
Защита электродвигателей от коротких замыканий между фазами
Защита электродвигателей от перегрузки
Защитные средства и требования предъявляемые к ним
Изготовление боевиков, зажигательных и контрольных трубок
Измерение и регулировка воздушного зазора
Измерение сопротивления постоянному току обмоток
Инструкция о порядке хранения, использования и учета взрывчатых материалов
Инструкция по ОТ для стволовой
Инструкция по отбору проб рудничного воздуха
Инструкция по охране труда для машиниста подъемной машины
Инструкция по проверке действия реверсивных устройств вентиляторных установок
Инструкция по производству сварочных и газопламенных работ в подземных выработках и надшахтных зданиях
Инструкция по противопожарной охране шахт
Инструкция по составлению вентиляционных планов
Инструкция по устройству, осмотру и измерению сопротивления шахтных заземлений
Исполнительный механизм тормоза, материал тормозных колодок
Исполнительный механизм тормоза, материал тормозных колодок. Защита от износа колодок ВИК
Исполнительный огран тормоза 2Ц-3,5х1,8
Исполнительный орган тормоза с пружинным приводом
Испытание тормозных устройств
Испытания рудничных канатов
Испытания тормозных устройств подземных подъемных установок
Как осуществляется проверка тормозной системы и защитных устройств
Как откорректировать подъемную установку 2Ц-4х1.8 НКМЗ
Как тушить возгорание электродвигателей “Типовая инструкция по эксплуатации электродвигателей”
Камеры для электрических машин и подстанций
Канаты и прицепные устройства для спуска и подъема людей и грузов в вертикальных и наклонных выработках
Канаты. Техническая информация
Комплектация пожарных щитов
Контакторы переменного тока
Контакторы постоянного тока
Контроль за состоянием рудничной атмосферы и контрольно-измерительная аппаратура.
Контрольно-измерительная аппаратура
Короткое замыкание между витками на токосъемных кольцах
Кто имеет право давать распоряжения на переключения устройств
Литература
Максимальная токовая защита линий
максимальная токовая защита с блокировкой минимального напряжения
Малообъемные масляные выключатели
Масляные выключатели до 10 кВ
Машины постоянного тока
Мгновенная токовая отсечка
Медицинская помощь
Мероприятия по ликвидации аварий в начальной стадии
Меры безопасности при обслуживании механического оборудования п/у
Методика наладки схемы автоматизации. Устройства программирования скорости.
Надзор за канатами
Надзор и контроль за электрооборудованием
Назначение аварийного подъема
Назначение блокировки контроля давления в пневмосистеме
Назначение и принцип действия пружинно-грузового привода тормоза
Назначение и проверка защиты контроля давления
Назначение и проверка защиты от исчезновения возбуждения подъемного двигателя
Назначение и устройство жидкостного реостата
Назначение рабочего и предохранительного тормоза
Назначение устройство и принцип действия дуговой блокировки
Назначение, устройство, принцип действия регулятора давления РДУ
Наладка автоматизированных подъемных установок
Наладка комплекта электрооборудования для управления подземными подъемными машинами и лебедками
Наладка электродинамического торможения
Напочвенные дороги с канатным тяговым ограном ДКНЛ1
Неисправности в релейно-контакторных схемах управления подъемных установок
Неисправности концевых выключателей
Неисправности тормозных устройств шахтных п/у
Неполадки асинхронных трехфазных электродвигателей
Неполадки обмотки
Неполадки подшипников
Неполадки ротора (электродвигатель с короткозамкнутым ротором)
Неселективные отсечки
Обо мне
Общая оценка и область применения максимальной токовой защиты
Общее устройство ПУ с разрезным барабаном
Общее устройствои техническая характеристика двухбарабанной и однобарабанной ПМ
Общие правила проветривания подземных выработок
Общие санитарные правила
Обязанности главного инженера рудоуправления
Обязанности главного механика шахты
Обязанности главного энергетика шахты
Обязанности горного диспетчера
Обязанности заместителя или помощника главного инженера шахты
Обязанности командира ВГСЧ
Обязанности машиниста подъема при эксплуатации П/У и текущем ремонте
Обязанности начальника ПВС
Обязанности начальника участка, помощника начальника, сменного горного мастера
Обязанности начальника шахты
Обязанности ответственного руководителя работ по ликвидации аварий
Обязанности прочих лиц, участвующих в ликвидации аварии
Ограничитель скорости ОСЭРП
Ознакомление с планом ликвидации аварий и проверка знаний
Освещение лампами, питаемыми от электрической сети
Основные узлы и детали подъемной машины
Особенности наладки подземных подъемных установок
Отсечки с выдержкой времени
Охрана труда в электроустановках
- Назначение роторных сопротивлений.
- Основные и дополнительные средства защиты в электроустановках до 1000 В. и выше 1000 В.
- Правила пользованием огнетушителем.
Первая помощь пострадавшим
Первая помощь при отравлении газами в шахте
Передвижение и перевозка людей и грузов по наклонным и вертикальным выработкам.
Перекос фаз. Причины возникновения, устранение, защита.
Перечень работ при ревизии редуктора РМ-850 со вскрытием крышек и заменой масла
Персонал для производства взрывных работ и для работ, связанных с хранением взрывчатых материалов
Персонал для руководства взрывными работами
Пневматический привод тормоза ПМ (НКМЗ, ЛКУ)
Поведение максимальной защиты при двойных замыканиях на землю
Повреждения, возникающие из-за неправильно установленных деталей трансмиссии или неточного выравнивания электродвигателя
Подъемные машины и лебедки
Порядок допуска взрывчатых материалов к применению
Порядок и меры безопасности при работах по техническому обслуживанию вертикальных стволов.
Порядок приема, отпуска и учета взрывчатых материалов
Правила обращения с взрывчатыми материалами
Правила спуска и подъема ВМ по вертикальному стволу
Правила спуска и подъема людей
Предупреждение и тушение рудничных пожаров
Предупреждение падения людей и предметов в горные выработки
Привод тормоза. Источники каких сил используются в тормозных приводах.
Приводы к разъединителям
Принцип работы системы Г-Д (генератор двигатель)
Принцип схемы тормозной системы ПМ
Принципиальная схема цепи защиты КПМ
Прицепные устройства подъемных сосудов
Причины износа тормозов,муфт включения
Проверка блокировок наличия тока Дт.
Проверка правильности включения обмоток. Асинхронные и синхронные двигатели.
Проверка соосности валов
Проверка сопротивления изоляции
Проветривание подготовительных выработок
Прокладка гибких резиновых кабелей
Прокладка кабелей в выработках с уклоном более 45 градусов
Прокладка кабелей в горизонтальных и наклонных выработках
Профилактика профзаболеваний
Пружинно-гидравлический привод тормоза
Пружинно-гидравлический привод тормоза, источники каких сил используются в тормозных приводах
Пульт управления подземной подъемной машиной ППМ-3
Пуск ПД в режиме ручного управления
Работа аварийной кнопки и аварийного ключа
Разлом вала
Разъединители
Ревизия и наладка маслосмазки
Ревизия и наладка подшипников качения
Ревизия и наладка подшипников скольжения валов
Ревизия и наладка редуктора
Ревизия и наладка соединительных муфт
Ревизия и наладка тормоза с пружинно-гидравлическим приводом
Ревизия и наладка щеточного аппарата, коллектора и контактных колец
Ревизия и наладка электрической части подъемных установок. Распределительные устройства (ру)
Ревизия канатоведущих шкивов
Ревизия механических указателей глубины
Ревизия рычажно-шарнирного механизма
Ревизия тормозного обода
Ревизия тормозных колодок
Ревизия цилиндрических барабанов
Ревизия, наладка и испытание шахтных подъемных установок
Регулировка исполнительного органа тормоза
Реле времени
Релейная защита
Ремонтная стволовая сигнализация
Рудничный воздух
Рудничный транспорт и подъем
Руководство по техническому обслуживанию и ремонту шахтных подъемных установок
Ручные способы искусственного дыхания
Самоспасатели
Санитарно-бытовые помещения
Сбои в работе токосъемных колец ротора
Сигнальные приборы стволовой сигнализации
Силовые трансформаторы
Синхронный двигатель
Система защит и блокировок на подъемной установке.
Совершенствование аппаратуры управления малыми шахтными подъемными машинами и лебедками
Соединение кабелей
Составление плана ликвидации аварии
Способы электрического торможения асинхронного двигателя
Справочное пособие машинисту
Стационарные подъемные машины и установки
Сушка электрических машин
Сушка, измельчение, просеивание и наполнение оболочек взрывчатыми веществами
Схема разгона двигателя с РТУ и восемью реле ускорений
Схема разгона двигателя с РТУ и двумя реле ускорения
Схема разгона двигателя с трехобмоточными реле
Схема РОС повышенной надежности
Схема РОС повышенной надежности
Схема трехфазной защиты с зависимой характеристикой
Схема трехфазной защиты с независимой выдержкой времени
Схемы руководств оборудования по подъемам
Телефонная связь и сигнализация
Тиристорные выпрямители для динамического торможения асинхронных подъемных машин
Ток срабатывания защиты
Токовые реле
Тормозные устройства, требования предъявляемые к ним.
Транспортирование ВМ на территории постоянных складов
Трансформаторы напряжения (ТН)
Трансформаторы тока (ТТ)
Трансформаторы, принцип действия,где на ПМ применяются
Требования безопасности по применению электродинамического торможения
Требования предъявляемые к переносным заземлениям. Порядок наложения и снятия.
Требования предъявляемые к подъемным сосудам
Требования предъявляемые к сосудам работающим под давлением сжатого воздуха
Тушение подземных пожаров
Угол девиации каната
Указательные реле
Уничтожение взрывчатых материалов
Уравновешивающие канаты П/У и требования к ним
Установка эластичных прокладок между фрикционными накладками и тормозными балками
Устройства избирательного предохранительного торможения и ограничителя тормозного момента
Устройства с силовыми магнитными усилителями
Устройство сигнализации и блокировки ляд на проходческой подъемной установке
Устройство, основанное на гидравлическом подпоре золотника крана предохранительного торможения
Устройство, основанное на задержке отключения тормозного магнита
Устройство, принцип действия ПД. Схема подключения его в сеть
Формы журналов Журнал регистрации инструктирования рабочих
Характерные неисправности электродвигателей и их устранение
Хранение взрывчатых материалов на местах работ в подземных выработках
Центровка вертикального электродвигателя с механизмом
Цепи защиты подъемной машины и требования предъявляемые к ним
Чем отличается командоаппарат от командоконтроллера
Что такое частичное и полное снятие напряжения
Шахтные воды, питьевое водоснабжение и ассенизация
Шахтные подъемные машины
Экзаменационные вопросы машиниста п/у
Электрические машины и аппараты
Электрические машины и схемы управления
Электрические машины.
Электрические проводки
Электрический ограничитель скорости типа РОС, принцип работы, назначение, ежесменная проверка ЭОС-3.
- Б.2.1Что входит в понятие стволовая сигнализация, виды сигнализации.
- Параметры электродвигателя
Электрогидравлические системы HR7K/B и HR9K/B
Электродинамическое торможение. Устройство с генератором постоянного тока
Электромагнитные промежуточные реле
Электромагнитные реле
Электропневматические регуляторы давления РДБВ
Электропривод
Электроустановки
Элементы BE 100 и BE 200 для дискового Тормоза
ЭОС-3

Статьи по разделам

Рубрики: Uncategorized
- Доброго времени суток !

3D FlipBook

Рудничные подъемные установки
Справочник механика
Dräger X-am® 5000 (MQG 0010)
Маркшейдерские работы при установке и эксплуатации шахтного подъемного оборудования
Редукторы РМ паспорт
Единые нормы времени и расценки
Единые нормы выработки дополнение к УКНВ
Единые нормы выработки для шахт
Проверочный расчет тормоза шахтной подъемной машины
Технологическая инструкция по дефектоскопии деталей тормозных устройств подъемных машин
Тормозные устройства справочник
Инструкция по эксплуатации стальных канатов
Инструкция по эксплуатации стальных канатов в шахтных стволах
МОНТАЖ И РЕМОНТ ГОРНЫХ МАШИН И ЭЛЕКТРООБОРУДОВАНИЯ
Горнопроходческие машины и комплексы
Техническое обслуживание подъемных сосудов
Должностная инструкция — Машинист подъемной машины первой группы подъемов
Должностная инструкция — Машинист подъемной машины второй группы подъемов
Должностная инструкция — Машинист подъемной машины 4-го разряда
Должностная инструкция — Машинист подъемной машины 3-го разряда
Цепь защиты подъемного двигателя
ОПЕРАТИВНЫЕ ПЕРЕКЛЮЧЕНИЯ В ЭЛЕКТРОУСТАНОВКАХ ПРАВИЛА ВЫПОЛНЕНИЯ
ПРАВИЛА безопасности в угольных шахтах
Шахтный подъем
Шахтные подъемные установки
Средства защиты применяемые в ЭУ
Программа обучения по электробезопасности
Билеты Электробезопасность
68 вопросов по ПТБЭУП и ПУЭ
68 вопросов по ПТБЭУП и ПУЭ
Погрузка и подъем
Силовые трансформаторы
Машины постоянного тока
Синхронный двигатель
Асинхронный двигатель
Канаты. Техническая информация
Электрические машины и схемы управления
Шахтные подъемные машины
Руководство по техническому обслуживанию шахтных п/у
Библия релейной защиты и автоматики
Электропривод
Электрогидравлические системы
Напочвенные дороги с канатным тяговым органом ДКНЛ1, ДКНУ1, ДКНУ2
Требования предъявляемые к сосудам работающим под давлением сжатого воздуха
Стационарные подъемные машины и установки
Справочное пособие машинисту
Погрузка и подъем

Горная ЭлектроМеханика

Система генератор – двигатель (ГД)

Теория электропривода

В системе ГД в качестве управляемого преобразователя используется генератор постоянного тока независимого возбуждения, приводимый во вращение асинхронным или синхронным двигателем. Принципиальная схема системы изображена на рис. В качестве приводного двигателя рабочей машины используется ДНВ.

Пуск системы осуществляется включением сетевого (гонного) двигателя, вращающего генератор. Приводной двигатель перед этим должен быть полностью возбужден, т. е. его магнитный поток должен быть номинальным. Напряжение на обмотке возбуждения генератора ГПТ должно быть равно 0. При подаче напряжения на обмотку возбуждения генератора и его увеличении, он будет развивать ЭДС, появится напряжение на якоре ДПТ и последний будет разгоняться. При номинальном возбуждении генератора напряжение на якоре ДПТ номинальное.

В случае гонного АД с увеличением нагрузки на валу приводного ДПТ возрастает тормозной момент ГПТ, что приводит к снижению скорости гонного АД, следовательно, снижению скорости ГПТ и его ЭДС, что сказывается и на скорости ДПТ. В мощных электроприводах по системе ГД это снижение составляет (1,5¸2)%.

Преимуществом асинхронного гонного двигателя является простота, надежность, малая колебательность. Достоинством гонного синхронного двигателя является его меньшая критичность к колебаниям напряжения сети, возможность работать с опережающим током. Обычно СД используется при мощностях генератора в сотни и тысячи кВт.

Питание обмотки возбуждения ГПТ в современных системах ГД, осуществляется от тиристорного или транзисторного ТВ. Основным видом ТВ является тиристорный преобразователь с раздельным управлением комплектами Вентилей. Зависимость выходного напряжения управления UУ изображена на рис. Ее рабочий участок без особой погрешности можно считать линейным. Динамические процессы ТВ описывается уравнением.

, где

— коэффициент усиления тиристорного возбудителя по напряжению.

Пренебрегая гистерезисом магнитной цепи генератора и считая его ненасыщенным, для линейного участка зависимости EГ=f(UВГ), можно написать:

, где — при wГ=const;

Уравнение механической характеристики двигателя в системе ГД можно получить из уравнения равновесия ЭДС в якорной цепи.

, где еГ и е — соответственно ЭДС генератора и противо ЭДС двигателя.

Т. к. , где Ф – поток двигателя

То .

Здесь

Выразив ток iя через момент двигателя получим: или

Здесь b – модуль статической жесткости механической характеристики двигателя в системе ГД.

Уравнение механической характеристики двигателя для статического режима можно представить в виде: или или

Здесь ФНД – номинальный поток двигателя.

Семейство механических характеристик двигателя в системе ГД, соответствующее различным значениям ЭДС генератора при синхронном гонном двигателе, изображено на рис.

Жесткость основной характеристики двигателя ~ в 2 раза меньше, чем при питанием его от сети с U=const, вследствие того, что в якорной цепи кроме сопротивления якоря двигателя имеется еще и сопротивление якоря генератора, а они ~ одинаковы, т. к. мощность генератора лишь немногим больше мощности двигателя. Но скорость идеального холостого хода, двигателя в разомкнутой системе ГД больше, чем при питании двигателя от сети с U=const, т. к. номинальная ЭДС генератора, определяющая w0 двигателя, больше, чем номинальное напряжение двигателя, определяющее w0 при питании его от сети, т. е.

, ибо

Характеристика двигателя при питании его от сети с U=UH изображена пунктиром.

Изменяя поток возбуждения генератора, следовательно, его ЭДС, можно осуществить непрерывное плавное управление моментом и скоростью электропривода во всех 4-х квадрантах координатной системы при b=const. На рис. показано в 1-м квадранте семейство характеристик при ЕГ=var. В разомкнутой системе ГД за счет изменения ЕГ можно получить диапазон регулирования скорости двигателя примерно 10:1. Изменяя же поток двигателя, можно увеличить скорость примерно еще в 3 раза. Т. о. общий диапазон регулирования скорости в такой системе примерно 30:1. На рис. показаны характеристики двигателя и в зоне изменения ФДВ. Они расположены выше основной и жесткость их изменяется.

Механические характеристики двигателя в системе ГД при асинхронном гонном двигателе будут не параллельны, т. к. при изменении нагрузки на валу приводного двигателя будет изменяться скорость гонного двигателя, следовательно и ЭДС генератора, что сказывается и на скорости приводного двигателя. Обычно непараллельностью характеристик при расчетах пренебрегают.

Двигатель в системе ГД может работать во всех режимах. Двигательному режиму соответствует область, заштрихованная в 1 и 3 квадрантах. Режиму динамическому торможению соответствует одна характеристика, проходящая через начало координат. Режиму противовключения соответствует область между осью моментов и характеристикой динамического торможения во 2 и 4 квадрантах.

Генераторному режиму с рекуперацией энергии в сеть соответствует область во 2 и 4 квадрантах, заключенная между осью скоростей и характеристикой динамического торможения.

Основным способом торможения двигателя в системе ГД является торможение с отдачей энергии в сеть. Если уменьшать или снять возбуждения генератора, то ЭДС двигателя станет больше ЭДС генератора. Двигатель превратиться в генератор. Ток в якорной цепи определяемый разностью: изменит направление на противоположное. Генератор превратиться в двигатель, работающий с ослабленным магнитным потоком. Скорость его увеличится и он будет раскручивать гонный двигатель со сверхсинхронной скоростью. Гонный двигатель превращается в генератор. Он будет отдавать в сеть активную энергию, потребляя из сети реактивную энергию.

Кинетическая энергия вращающихся инерционных масс приводным двигателем преобразуется в электрическую, поскольку он теперь работает генератором. В сеть отдается эта энергия за исключением потерь, имеющих место во всех элементах электропривода.

С помощью приведенных выше уравнений динамики для цепи возбуждения генератора, тиристорного возбудителя, уравнения механической характеристики двигателя и уравнения движения электропривода при жестких механических связях, можно построить структурную схему системы ГД, которая имеет вид.

Отпираясь на ранее сделанный анализ переходных процессов в эл. приводе с линейной механической характеристикой при или , можно сказать, что если изменять UУ по закону, обеспечивающему линейное нарастание ЭДС генератора, то в системе ГД и зависимости и будут иметь при прочих равных условиях тот же характер, как и в случае . Отличие структуры системы ГД от рассмотренной ранее структуры разомкнутой системы является наличие в цепи формирования управляющего воздействия 2-х инерционных звеньев с постоянным ТТВ и ТГ=ТВ. При вентильном возбуждении ТТВ@0,01с, а ТВ=(1¸4)с. Поэтому величиной ТВ можно пренибречь и структурную схему системы ГД представить в виде:

Из нее следует, что при изменении управляющего воздействия скачком ЭДС генератора и скорость w0 двигателя в системе ГД изменяются по закону, определяемому переходной функцией апериодического звена с постоянной ТГ=ТВ.

Достоинства системы ГД:

1. Отсутствуют громоздкие пусковые реостаты и потери в них.

2. Управление процессами перенесено в цепи возбуждения, имеющие небольшие токи, что облегчает и удешевляет аппаратуру.

3. Сравнительно высокий диапазон регулирования.

Недостатки системы ГД:

1. Высокая установленная мощность, превышающая в 3 раза мощность приводного двигателя.

2. Сравнительно низкий КПД, равный .

3. Повышенная крутизна механических характеристик.

4. Высокая первоначальная стоимость машинного оборудования.

Производим и продаем частотные преобразователи: Цены на преобразователи частоты(21.01.16г.): Частотники одна фаза в три: Модель Мощность Цена CFM110 0.25кВт 2300грн CFM110 0.37кВт 2400грн CFM110 0.55кВт 2500грн CFM210 1,0 кВт 3200грн …

В большинстве случаев к. з. АД питается от сети с U1=const и f1=const. Поэтому нелинейность их механических характеристик проявляется полностью как в режимах пуска, так и торможения. Магнитный поток в …

Обычно ДНВ работает при Ф=Фн если U=const или U=var. Необходимость ослабления потока возникает когда требуется получить скорость, превышающую основную (согласно требованиям технологического процесса ). Если бы поток изменялся мгновенно, то …

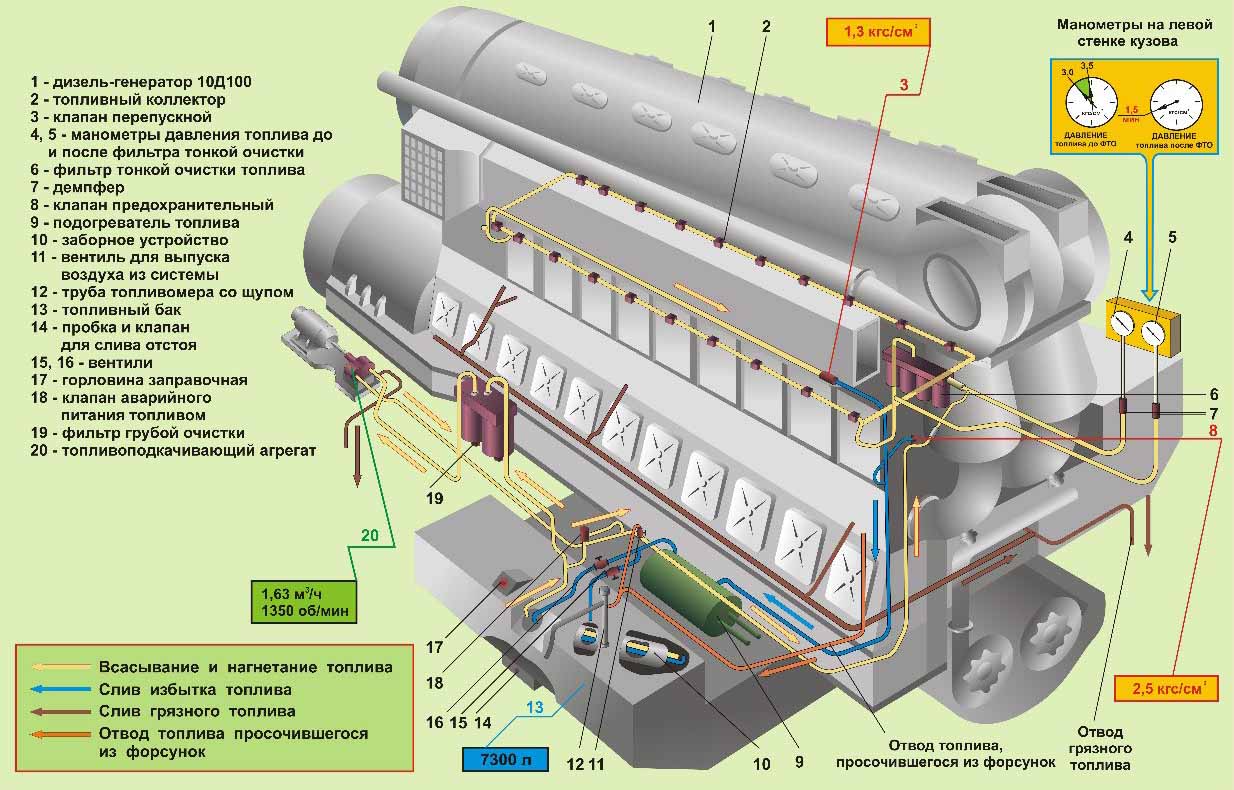

Регуляторы дизельных генераторов

Регуляторы дизельных генераторов иногда называют регуляторами скорости дизельного двигателя. Дизельный двигатель должен поддерживать заданную скорость, чтобы поддерживать выходные характеристики генератора. Если частота вращения двигателя неправильная, генератор не будет поддерживать требуемые выходные характеристики.

В этой статье будут рассмотрены различные типы регуляторов, устанавливаемых на дизель-генераторные установки.
Губернаторов можно разделить на две основные группы:

• Механическое/электрическое управление — в старых генераторных установках используются эти системы управления. Топливная система управляется механическим регулятором.
• Электронное управление. В новых генераторных установках используется электронная система управления. Эта система взаимодействует и управляет функциями управления двигателем и генератором, обеспечивая постоянный и надежный источник питания.

Механическое/электрическое управление

Механические/электрические системы управления были первыми системами управления, внедренными производителями генераторов. Это сопряженное механическое управление двигателем функционирует с потребностями электрической нагрузки генератора. Доступно множество систем управления генераторами, все они работают по одним и тем же принципам проектирования. Система управления Woodward представлена ниже:

• Регулятор Woodward — частота вращения двигателя механически регулируется центробежным регулятором. Регулятор получает аналоговые входные сигналы от контроллера.
• Датчик скорости – магнитный датчик, передающий информацию на контроллер Woodward.
• Контроллер Woodward 2301A — получает сигналы от датчика скорости и передает сигналы регулятору и внешним распределительным щитам, поставляемым заказчиком.

Рис. 1. Система управления Woodward

Эта система управления считается аналоговой системой управления. Системные настройки выполняются с помощью регулировочных винтов, повернутых в определенном направлении для выполнения требуемой настройки. Эта система предлагает управление несколькими генераторами. Генератор (генераторы) подает питание на систему управления распределительным щитом.

Установка дополнительного оборудования может обеспечить удаленную связь и управление системой управления аварийным питанием.

Электронное управление

Разработка и создание генераторов развивались с появлением цифровых технологий. Чтобы проиллюстрировать интерфейс между двигателем и управлением интерфейсом генератора (ов), этот раздел разделен на следующие области:

• Аналоговый и цифровой сигнал — основная концепция, используемая при представлении генераторной установки, двигатель которой оснащен двигателем ECM ( Электронный модуль управления), но не имеет внутренней системы управления.
• ECM — определение интерфейса между ECM и функциями двигателя для генераторных установок, не оснащенных расширенными средствами управления генератором.
• Элементы управления интерфейсом двигателя и генератора — представляет интегрированный программный пакет для управления двигателем и генератором.

Аналоговый и цифровой сигнал
Важно понимать разницу между аналоговыми и цифровыми сигналами (рис. 2) при обновлении старой аналоговой конфигурации до более новой цифровой конфигурации управления:

• Аналоговый сигнал — сигнал определяется как синусоидальная волна. Этот сигнал можно измерить и контролировать через полный цикл высоких и низких пиков. Специальные регулировочные винты позволяют выполнять индивидуальную настройку системы.
• Цифровой сигнал — сигнал определяется как прямоугольная волна. Входы и выходы контроллера находятся в двух состояниях:

ВЫКЛ – от 0 до 2,5 В постоянного тока
ВКЛ – от 2,6 до 5,0 В постоянного тока

Если требования объекта диктуют необходимость сопряжения аналоговых сигналов с цифровыми сигналами. Инвертор может быть установлен для преобразования цифрового сигнала в аналоговый сигнал. Можно установить преобразователь для преобразования аналогового сигнала в цифровой

Рисунок 2. Аналоговые и цифровые сигналы

ECM
Этот пример иллюстрирует интерфейс между компонентами генераторной установки, которая имеет расширенные средства управления двигателем, но опирается на внешнюю связь с внешней панелью управления (рис. 3). Пример нижеприведенного потока был разработан с использованием информации из схемы промышленных соединений Cummins QSK45/60. Определение компонента ниже:

• ECM — получает входные сигналы и передает выходные сигналы двигателю. Получает входные сигналы от панели управления.
• Двигатель – первичный двигатель генератора. Принимает входные сигналы и передает выходные сигналы в ECM.
• Панель управления – получает входные сигналы от генератора и передает выходные сигналы в ECM.

ECM двигателя является сердцем системы управления двигателем. Он имеет возможность завершить информационный цикл между двигателем, генератором и панелью управления. Цифровые и аналоговые данные, передаваемые между двигателем, ECM и панелью управления, являются входными или выходными. Ниже приведены некоторые примеры:

• Передача данных от двигателя в ECM — датчик частоты вращения коленчатого вала, температуры и охлаждающей жидкости. Топливный насос, распределительная рейка и давление в топливной рампе.
• Передача ECM в двигатель — запуск двигателя, отключение подачи топлива, приводы топливной и распределительной рампы и муфта вентилятора.
• Передача генератора на панель управления — генератор подает напряжение на панель управления для распределения.
• Передача данных с панели управления на ECM — на панели управления находятся компоненты, поставляемые заказчиком.

Сигналы передаются в ECM для регулировки дроссельной заслонки для поддержания требуемой скорости.

Связь между компонентами системы во время сбоя питания для этой системы:

1. Сигнал запуска, отправленный с панели управления (через автоматический переключатель) через ECM на двигатель.
2. Двигатель запускается. ECM контролирует работу двигателя и регулирует подачу топлива для достижения заданной частоты вращения двигателя. ECM может отключить двигатель во время критических отказов двигателя.
3. Генератор подает напряжение на панель управления для распределения. Многие панели управления имеют возможность отслеживать статистику работы генератора.
4. Основное питание восстановлено. Панель управления передает сигнал остановки двигателя в ECM. ECM передает сигнал остановки двигателю.

Рис. 3. Усовершенствованный двигатель без элементов управления генератором

Элементы управления интерфейсом двигателя и генератора
Были представлены новые модели генераторов с полным аппаратным обеспечением для мониторинга и управления и вспомогательным программным обеспечением (рис. 4). Добавлены модули для распараллеливания. Такое расположение может быть в резервной конфигурации для критически важных источников аварийного питания. Если один генератор вышел из строя, нагрузка снижается, а другой продолжает поддерживать нагрузку.

В приведенном ниже примере используются два генератора с питанием от генераторов Cummins QSK45. Используемая система управления — PCC 3200. Отдельные модули блока используются для:

• Топливо (разъем 02) — связь с входными и выходными компонентами топливной системы двигателя.
• Base (разъемы 05 и 06) — связывает входные и выходные компоненты базовой функции ядра.
• Генератор (разъем 01) — передает входные и выходные сигналы генератору.
• Параллельный (разъем 04) — позволяет параллельное подключение нескольких генераторов.
• TB6 — сетевая карта. Позволяет сетевые возможности для каждого генератора в сети.

Последовательность событий при сбое питания проводится в соответствии с основными понятиями в вышеупомянутом разделе ECM. Отличия:

• Все аппаратное и программное обеспечение генератора содержится в одной операционной системе.
• Возможность параллельного подключения нескольких генераторов.
• Расширенные возможности мониторинга и отчетности.

Рисунок 4. Модуль управления PCC 3200 Рисунок 4. Модуль управления PCC 3200

>>Вернуться к статьям и информации<<

Mitsubishi Heavy Industries, Ltd. Глобальный веб-сайт | MGS

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ MITSUBISHI

Дизельные двигатели Mitsubishi мощностью от 0,5 до 56 400 лошадиных сил предлагают серию универсальных систем выработки электроэнергии. Компания Mitsubishi Heavy Industries Engine & Turbocharger, Ltd. с момента основания компании в 1917 году постоянно внедряет модернизированные двигатели для своих двигателей, и теперь генераторная установка MITSUBISHI MGS обеспечивает более высокую номинальную мощность и более совершенные системы управления, чем когда-либо прежде, с проверенной надежностью, основанной на продолжение исследований и разработок.

Наилучшая по производительности система двигателя, состоящая из дизельных двигателей Mitsubishi и турбокомпрессоров Mitsubishi, которые спроектированы и изготовлены на одном предприятии, обязательно приведет к высокой производительности и улучшенной топливной экономичности. Каждый блок проверяется и тестируется перед отправкой с завода, и отчет об испытаниях отправляется вместе с генераторной установкой. MITSUBISHI MGS — Все Mitsubishi собираются, тестируются и обслуживаются.

НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ ПРИ ПРОИЗВОДСТВЕ ЭЛЕКТРОЭНЕРГИИ

Лучшие системы двигателя и генератора с лучшими характеристиками обеспечивают производительность мирового класса
Реакция и стабильность разработаны, чтобы превзойти ожидания пользователей в различных приложениях

ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА

4-полюсный, защищенный экраном, брызгонепроницаемый IP23, самовозбуждающийся, саморегулирующийся, бесщеточный, с полностью подключенными демпферными обмотками, явнополюсными роторами, возбудителем переменного тока и вращающимся выпрямителем. Система изоляции относится к классу «Н». Все обмотки пропитаны либо тройным термоотверждаемым влаго-, масло- и кислотостойким полиэфирным лаком, либо пропитаны под вакуумным давлением специальной полиэфирной смолой. Электрическая конструкция в соответствии с BS5000, часть 3, VDE0530, UTE51100, NEMA MG1-32, CEMA, IEC34-1, CSA22.2 и AS1359.

6- и 12-проводные*1 переподключаемые обмотки обеспечивают широкий диапазон 3-фазного напряжения. Система возбуждения остается на полную мощность, поддерживая высокий уровень тока короткого замыкания на выходных клеммах генератора переменного тока за счет напряжения возбуждения через АРН, питаемого от независимой обмотки, генератора с постоянными магнитами (ГПМ) в качестве стандартной функции в MGS. генераторная установка, которая электрически изолирована от основных обмоток статора генератора переменного тока.

Полностью герметичный трехфазный*2 АРН с измерением среднеквадратичного значения напряжения поддерживает напряжение в пределах +/-0,5%*3 от холостого хода до полной нагрузки, включая колебания от холода к горячему, при любом коэффициенте мощности от 0,8 до единицы, что позволяет Изменение частоты вращения двигателя на 4 %, подходит для приложений с сильно несбалансированными или высокими нелинейными нагрузками, связанными с системами ИБП. АРН имеет встроенную защиту от длительного перевозбуждения, вызванного внутренними или внешними неисправностями. Это снимает возбуждение с генератора как минимум через пять секунд. ТГФ (согласно определению BS4999 часть 40) лучше 2 %, а TIF (в соответствии с определением ASA C50.12) лучше 50. Радиоинтерфейс: Подавление соответствует положениям BS800 и VDE Class G и N.

112 проводов повторно подключаемые обмотки — это функции вплоть до моделей с кодом H6.
2/3Модели до кода K5 имеют измерение однофазного напряжения и регулировку напряжения в пределах +/-1,0% при изменении частоты вращения двигателя на 4%.

Турбофильтр

входит в стандартную комплектацию, воздушный фильтр сухого типа с бумажным элементом доступен в качестве опции.

ПЕРЕДОВОЕ РЕШЕНИЕ ДЛЯ ЭЛЕКТРОЭНЕРГЕТИКИ

«Полноразмерные» функции безопасности и автоматики в серии цифровых систем управления
Простой интерфейс пользователя в сложной системе управления делает генераторную установку удобной для оператора.

ПАНЕЛЬ УПРАВЛЕНИЯ серии MGS

MGS стандарт 7310 программируемое микропроцессорное управление — панель автоматического пуска/останова, управление выключателем генератора, индикация рабочего состояния и условий неисправности; автоматическое отключение двигателя и индикация отказа двигателя с помощью ЖК-дисплея и светодиодов на передней панели. Электрический расчет в соответствии с BS EN 60950 Директива по низкому напряжению, BS EN 61006-2 и 61006-4 Директива по электромагнитной совместимости. Дополнительный интерфейс может предоставлять средства диагностики в режиме реального времени.

Характеристики MGS-C

для высоконадежного и стабильного источника питания

Характеристики MGS-HV

VPI (вакуумная пропитка под давлением) эпоксидной смолой.
IEC Class H Изоляция для генератора 3,3 кВ и 4,16 кВ
IEC Class F Изоляция для генераторов 6,6 кВ, 10 кВ, 11 кВ и 13,8 кВ
Встроенный АРН для генератора 3,3 кВ и 4,16 кВ
АРН автономного питания для генераторов 6,6 кВ, 10 кВ, 11 кВ и 13,8 кВ
Степень защиты: IP-22 для корпуса генератора
Степень защиты: IP-44 для клеммной коробки
PMG (генератор с постоянными магнитами (возбудитель))
6 номеров Pt 100 Ом RTD для статора
1 или 2 номера Pt 100 Ом RTD для подшипников
Трехфазный АРН с датчиком и управлением В/Гц
Коммерческий обогреватель
Статор с формованной обмоткой и ротор с явно выраженными полюсами
40 град.
