Схема

Виды

Большой гараж для одной машины дает возможность по разному распланировать внутреннее пространство. Размеры позволяют использовать его для хранения двух машин, поставленных одна за другой.

Можно также поставить разделяющую перегородку, установить дополнительно окна и двери. В результате получится гараж для одной машины с хозблоком.

Некоторые построенные проекты:

Проект 3

Схема

Виды

Проект 6

Схема

Виды

Проект 7

Схема

Виды

Проект 8

Схема

Виды

Стоимость рассчитанных проектов

Фундамент и транспортные расходы рассчитываются отдельно, подробнее на странице — Цены на гаражи

Видео

Строительство гаража на одну машину

Фото гаражей

металлический водосток

строительство гаража

стены из профнастила

рулонные гаражные ворота

гараж на одну машину

утепленный гараж

Базовый вариант – «Ничего лишнего»

В базовый вариант включены самые необходимые позиции для строительства гаража. Металлический каркас служит несущей конструкцией.

Стены отделываются профнастилом, крыша — металлочерепицей. Карниз подшивается виниловым сайдингом. Не обойтись также без гаражных ворот.

Комплектация:

1. Несущий каркас
2. Кровля — металлочерепица с аксессуарами
3. Внешняя отделка — стеновой профнастил с аксессуарами
4. Карнизы — виниловый сайдинг
5. Секционные ворота

Расширенный вариант – «Все включено»

В этом варианте добавляются дверь, окно и водосточная система. Дополнительная дверь позволяет попасть в гараж с участка, не открывая каждый раз ворота.

Окна пропускают дневной свет и создают внутри дополнительное естественное освещение и позволяют проветривать помещение.

Водосток организует сбор воды с крыши в дренажную систему или за пределы отмостки. В результате загородный гараж становится более удобным и функциональным.

Комплектация:

1. Несущий каркас
2. Кровля — металлочерепица с аксессуарами
3. Внешняя отделка — стеновой профнастил с аксессуарами
4. Карнизы — виниловый сайдинг
5. Секционные ворота
6. Водосточная система
7. Окно-фрамуга с дополнительными профилями
8. Боковая дверь с дополнительными профилями

Утепленный вариант

К предыдущему варианту добавляются:

• утеплитель,
• гидроизоляция,
• внутренняя отделка и внутренняя перегородка.

Утеплитель помогает сохранить тепло в металлическом гараже, если он используется зимой. Гидроизоляция защищает утеплитель от намокания.

Внутренняя отделка стен и потолка выполняется из профнастила с полимерным покрытием — прочного, негорючего материала. К тому же он не требует дальнейшей отделки. Внутренняя перегородка разделяет гараж на функциональные зоны. Отделка внешних стен делается из винилового сайдинга — популярного материала в загородном строительстве.

При желании можно отказаться от перегородки или поставить другие отделочные материалы.

Комплектация:

1. Несущий каркас
2. Кровля — металлочерепица с аксессуарами
3. Комплект винилового сайдинга с аксессуарами для внешней отделки
4. Комплект винилового сайдинга для отделки карнизов
5. Секционные ворота
6. Водосточная система
7. Окно-фрамуга с дополнительными профилями
8. Боковая дверь с дополнительными профилями
9. Утеплитель для стен и потолка
10. Гидро- и пароизоляционные материалы
11. Внутреняя отделка — стеновой профнастил с аксессуарами

как создать удобное, многофункциональное помещение?

Рецензент статьи: Мария Кульчицкая, архитектор компании Z500

Планируете вы гараж в доме или отдельно от него, он является неотъемлемой частью загородной жизни. Вместе с тем, гаражное помещение в понимании обывателя является исключительно местом ночной стоянки для автомобиля, и, как результат, невыгодным вложением средств.

В этой статье мы расскажем, каким должен быть гараж и как его спланировать, чтобы он стал удобным многофункциональным пространством с множеством неочевидных преимуществ.

СОДЕРЖАНИЕ

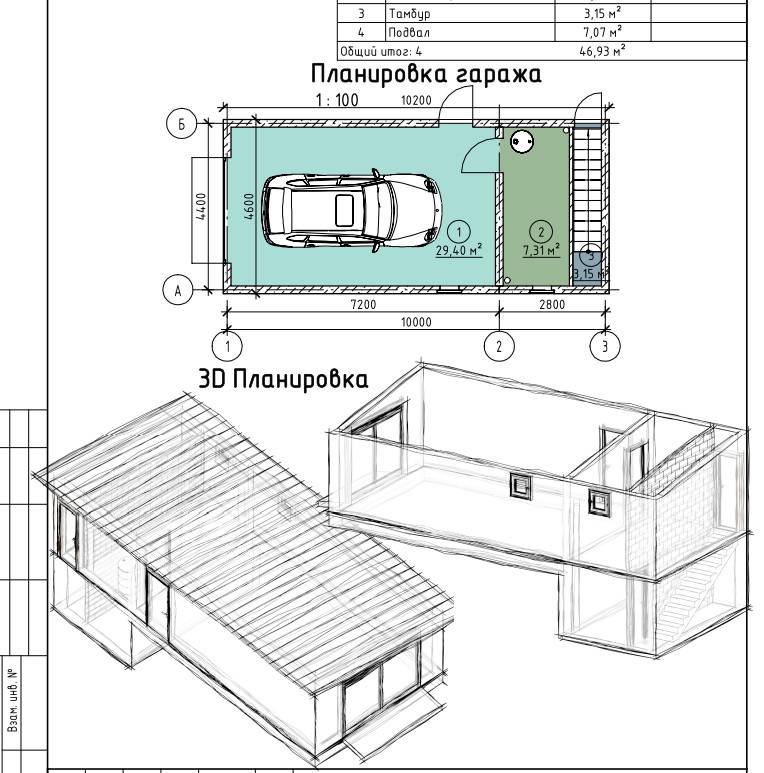

План гаража: нормы геометрии помещения

Оптимальный размер гаража

Вход в гараж: варианты размещения

Помещение не только для авто: расширяем функционал

Существуют установленные нормативами минимальные размеры гаражного помещения. Размеры гаража для одной машины должны быть не менее 5 м в длину и от 2,3 м в ширину. Также СНиП 21-02-99 регулирует защитную ширину от полуметра со всех сторон машины.

Гараж должен учитывать размеры автомобиля, для которого он предназначен. Небольшие машины в среднем 4 м в длину и 1,5 м в ширину. Значит, гараж должен иметь минимум размеры 2,5 на 5м по внутренней стене. Минимальные размеры гаража позволят беспроблемно пользоваться ним, но без особого комфорта и превосходной функциональности. Комфортным принято считать гараж на одну машину, имеющий размеры от 4 на 6,5 м.

В том, чтобы строить гараж под вашу машину, есть еще одна проблема — гараж строится не на 5-10 лет, сменить машину вы можете еще раз как минимум. Дополнительно обзавестись велосипедами или скутером. Размеры гаража не должны вас сковывать в будущем.

Когда вы продумываете план проект гаража, учитывайте рост водителя и его физические особенности. Средняя высота гаражного помещения равна 2,2м. Учитывайте, что для полноценно комфортной эксплуатации гаража необходимо, чтобы потолок был выше человека на минимум 40 см.

Какой же должен быть идеальный гараж? Скажем сразу, что эти показатели должны исходить из ваших индивидуальных показателей:

1. Если водитель авто имеет ограниченные возможности, минимальная ширина гаража должна быть около 3,5 м, а дополнительное расстояние сбоку — от 1,5 м.
2. Если вы планируете хранить в гараже лодку, предусматривайте ширину гаража от 4,5 м, в случае прицепа — 5 м. Длина не менее 7,4 м.
3. Если вы рассматриваете проект гаража на 2 машины, его минимальные размеры — 6,8 на 7 м.
4. Место для велосипеда в гараже требует еще не менее 2 м.
5. Чтобы легко и комфортно перемещать детскую коляску, боковое расстояние от машины до стены гаража должно быть не менее 1,1 м.
6. От бампера автомобиля до стены должно быть не менее 1,1 м для беспрепятственного открывания гаражной двери.
7. Если со всех сторон автомобиля вы обеспечите 1,5 м, это позволит вам установить на стене умывальник, стеллажи, также хранить велосипед в навесном положении, свободно грузить детскую коляску в багажник, садить детей в авто без боязни царапин на дверях.

Вход в гараж: варианты размещения

Помещение не только для авто: расширяем функционал

Гаражное помещение может служить вам не только в качестве гаража, но и взять на себя функции хозяйственного или технического помещения. Хоз инвентарь должен хранится в чистом и сухом помещении, и гараж может быть удобен для этого. В том числе зимние/летние шины, спортивный инвентарь, велосипеды, мебель и т.д.

Часть гаража может служить вам в качестве мастерской, если позволяет площадь.

В таком случае следует спланировать заранее план проекта гаража, ведь для особенных нужд может понадобится дополнительное освещение либо проведен водопровод.

Про освещение отдельный разговор. Схема размещения приборов для освещения должна быть сложена из потребностей в эксплуатации гаражного помещения. Чтобы удобно было ремонтировать автомобиль, необходимо освещение подкапотного пространства. Чтобы комфортно пользоваться электроприборами, должны быть предусмотрены розетки в правильных местах. При работе с мощными электрическими инструментами необходимы розетки рассчитанные на трехфазный ток. Если отопление в гараже не предусматривается, тогда должны быть условия для подключения электрических обогревателей.

И, конечно же, система электричества в гараже должна быть оснащена защитой от поражения током.

Гараж — помещение далеко не второстепенное, стоит лишь уделить ему больше внимания при проектировании, и он станет вам помощником в повседневной жизни. Выбрать готовый проект гаража с учетом всех норм и правил можно на нашем сайте по ссылке. Под каждый из них можно найти подходящий по стилю проект дома здесь.

Проекты домов с гаражом ищите здесь. Их в нашей коллекции более 550!

Что нового и полезного вы узнали из нашей статьи? Делитесь вашими впечатлениями и задавайте интересующие вопросы внизу в комментарии внизу.

ПОПУЛЯРНЫЕ ВОПРОСЫ:

Что лучше: гараж в доме или отдельно?

Зависит от ваших нужд и размеров участка. Если участок позволяет, отдельный гараж считается лучшим вариантом. Но и у встроенного гаража есть несколько плюсов, как минимум то, что вам не придется идти к авто через двор в плохую погоду.

Какие размеры идеального гаража?

Идеального гаража для всех не существует. Существуют нормы, они регламентируют не менее 5 м в длину и от 2,3 м в ширину.

Нужен ли инженерный раздел для проекта гаража?

Если ваш гараж подразумевает наличие электричества, водопровода и сантехники, тогда обязательно.

Установка электропроводки в гараже

Вопрос от JD, домовладельца в Северной Калифорнии:
Должен ли я использовать выключатели GFCI Ground Fault или ARC Fault Breakers в моем гараже?

Следующей весной будем переделывать и расширять пристроенный гараж в жилом доме. Это будет пещера для пенсионеров. Все вилки будут на 20 ампер с проводом №10. Раньше я использовал электрические обжимные станки Бьюкенена с гильзами и колпачками. Мне они нравятся больше, чем крутящиеся на проволоке гайки.

Моя проблема в том, что у меня целый магазин, у меня дома в городе, а не в моем будущем пенсионном доме, который нужно переделывать, магазинным оборудованием 1930-х и 1940-х годов, которое я полностью восстановил. Если какое-либо из этих устройств находится в цепи замыкания на землю или короткого замыкания, старые двигатели каждый раз будут отключать цепь.

Я знаю, что старый код разрешал использовать «прямые» вилки в гаражах в течение многих лет, потому что люди кричали о том, что их старые холодильники или морозильники отключают эти цепи, я даже читал это в справочном материале по разработке старого кода.

Но так как большая часть этого старого оборудования была заменена за последние 25 лет, разработчики кода NEC добавили гаражи к методу работы с замыканием на землю.

Проблема для таких, как я. Итак, я должен играть в игру и заменять все после того, как работа будет сделана? Должен ли я использовать выключатели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Будь я проклят, если буду менять каждый электродвигатель на восстановленной технике.

Есть предложения?

Ответ Дэйва:
Защита от замыканий на землю GFCI для гаражных цепей

JD, я слышал, откуда вы, однако я бы попробовал новые розетки и автоматические выключатели ARC Fault и GFCI. Я тоже помню, когда эти новые устройства вышли, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом важно иметь защиту GFCI, особенно при использовании старых двигателей и оборудования с неизолированным металлическим каркасом. Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить некоторые тесты на непрерывность двигателей и заменить любую изношенную тканевую проводку или провода с треснутой изоляцией на новый провод. У меня также есть коллекция старого электрооборудования, которое я буду использовать, по крайней мере, как доску для демонстрации старой истории электротехники.

Резьбовые соединители проводов по сравнению со старым стилем обжимных и гильзовых соединений Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этому вопросу стало очевидным, что расширение и сжатие металлических компонентов электрической цепи будет способствовать ослаблению соединения, что приведет к нарушению электрического соединения и повреждению оборудования. Так как разъем обжимного типа был популярным продуктом, я выступаю за использование разъема с резьбой на проводе для соединений цепей с меньшей силой тока, особенно типов с внутренней пружиной, которая будет сгибаться при колебаниях температуры. Сказав это, я использую обжимные изделия для более крупных проводов с одобренным обжимным инструментом, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимной тип проводных соединителей широко используется в промышленности, однако единственный способ сделать эти соединения надежными — это использовать обжимной инструмент с четырьмя зубьями и диэлектрическую смазку, как это требуется для приложения.

Будьте в безопасности и наслаждайтесь своим новым гаражным проектом!

Вопрос от Джима, мастера на все руки из Огайо:
Как установить люминесцентное освещение в гараже?

У моего сына есть отдельно стоящий гараж на одну машину, и единственный свет, который у него есть в гараже, это от открывания двери. У меня есть три 4-футовых люминесцентных светильника, которые я хотел бы установить, но точно не знаю, как это сделать. В гараже есть как минимум одна розетка.

Ответ Дейва:
Как правило, выходная цепь может использоваться для источника питания, где проводка может быть продлена до выключателя, а затем до осветительных приборов.

Могу ли я заменить 15-амперный выключатель на 20-амперный?

Когда я включаю свет и использую что-либо, выключатель срабатывает. Могу ли я заменить 15-амперный выключатель на 20-амперный?

Как подключить новый гараж Проект

Электропроводка нового гаража и планирование цепей: содержит все основные требования к электрическим цепям для предлагаемого гаража…

Как восстановить потерянную энергию в гараже

Как исправить проблему с потерей питания в гараже. Электрика Вопрос: Я замкнул розетку в гараже и теперь не работает электричество, как мне это исправить?

Установка электроснабжения в гараже

Как подключить автоматический выключатель GFCI к электрощиту в гараже? Электропроводка в гараже, как подключить автоматический выключатель GFCI.

Как установить электропроводку для освещения гаража

Как добавить светильник к существующему свету? Электропроводка для дополнительных светильников.

Как подключить люминесцентный светильник в гараже

Как установить проводку для светильника: при установке люминесцентного освещения в гараже, который будет отделан гипсокартоном, кабель NM или Romex может быть установлен в месте, где будет установлен светильник после отделки и покраски гипсокартона.

Электрические нормы для гаражных розеток и розеток GFI

Как спланировать и установить электропроводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток 15A и 20A, 125V в гаражах.

Проект электрики и отдельного гаража

Размер кабеля для подпанели гаража

Вопрос от Ко:
Проект электрики и отдельно стоящего гаража.
У меня есть ремонт в отдельно стоящем гараже (с жилой площадью наверху), подземный трубопровод 3/4 дюйма из ПВХ. Он имеет длину 53 фута, радиус изгиба 4 дюйма (90 градусов) на обоих концах. Каков самый большой набор кабелей, которые, как известно, протягиваются через 3/4-дюймовый ПВХ для питания дополнительной панели (горячая/горячая/нейтральная/земля)?
Я оцениваю № 6 для обеих ног и нейтрали и № 8 для земли.

Ответ Дейва
Ко, похоже, вы можете быть ограничены медными THW/THWN #6 и #8. Размер ПВХ и количество изгибов могут быть проблемой. Используйте много смазки для проволоки.
Урок здесь состоит в том, чтобы всегда увеличивать размер трубы из ПВХ. ПВХ недорог, поэтому планируйте заранее, пока траншея открыта!
Для получения дополнительной информации о заполнении кабелепровода:
https://ask-the-electrician.com/wire-in-conduit.html

Обнаружение проблемы в электрической цепи

Эд спрашивает:
Я добавил несколько лампочек, выключателей и розеток в свой гараж. Источников энергии было два. Один был от существующего трехпанельного коммутатора, который работал повсюду. С этим все работало.

Но я взорвал его с другой линией. Первоначально он питал только две розетки: одна на потолке рядом с устройством открывания гаражных ворот (который подключался к ней), а другая розетка была выключателем (GFI?) На задней стене. Мой план состоял в том, чтобы подключиться к этой линии для трех источников света и трех розеток (исходные два плюс еще один). Но когда я был готов проверить это, один переключатель еще не был установлен, но провода были на месте, свернутые вместе (и зачищенные). Так что замкнуло. После того, как я разделил провода, я сбросил выключатель без питания. Я отключил основное питание, вошел в панель и переключил черный провод с линии на выключатель, который, как я знал, работал, но все равно ничего. Возможно ли, что провода были повреждены?

Спасибо за любой совет, который вы можете дать.

Эд в De Land Florida

Ответ Дэйва:

Эд, вполне возможно, что когда вы восстанавливаете питание в цепи, там есть электричество вплоть до разрыва соединения, так что будьте очень осторожны. Здесь пригодится тестер напряжения типа Tick, чтобы вы могли видеть, где находится напряжение и где оно останавливается, что, скорее всего, даст четкое указание на местонахождение проблемы.

Электрощит для гаража

Майкл из Полсона, штат Монтана, спрашивает:

У меня есть главная электрическая панель Cutler Hammer. Я хочу добавить еще один выключатель на 100А для своей гаражной панели. Кажется, на панели нет места для подключения другого выключателя. Придется менять панель или я что-то упустил?

Ответ Дейва:
Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, можно заменить несколько полноразмерных автоматических выключателей тандемными автоматическими выключателями, что освободит необходимое пространство для автоматического выключателя на 100 ампер для панели гаража. .

Статическое электричество от балласта электронного светильника

Джоди спрашивает:
Я установил новый электронный балласт в люминесцентный светильник. На моем радио теперь помехи. Как я могу это остановить?

Ответ Дэйва:
Привет, Джоди, да, некоторые из этих светильников производят линейный шум, особенно экономичные светильники для магазинов. Во-первых, убедитесь, что прибор заземлен. Затем купите себе полосу вилки, которая имеет встроенное подавление носа и кондиционирование линии, что должно устранить линейный шум. Имейте в виду, что шум может также передаваться прямо в сигнал антенны. В этом случае вам может потребоваться обновить прибор до лучшего бренда.

Подробнее о штекерных планках с кондиционированием

Электропроводка в гараже своими руками

Что ни говори, а без электричества в гараже не обойтись. Даже если вы появляетесь в нем всего пару раз в день на пять минут, чтобы забрать, а затем припарковать машину. Ведь вы не будете управлять автомобилем в темное время суток, к тому же вам нужно периодически заряжать аккумулятор. Что ж, для большинства владельцев гараж – это второй дом. Поэтому был, есть и остается такой актуальный вопрос, как проводка в гараже. Поговорим об этом подробнее, как это сделать, с чего начать, какие требования и правила соблюдать?

Содержание

• Схема электроснабжения
• Молниезащита
• Освещение
• Правила электромонтажа подсобных помещений
• Основные элементы распределительного щита
• Внутренняя электропроводка
  • Однофазная проводка
  • Трехфазная проводка

Схема электропитания

Перед подключением электропроводки в гараже обратите особое внимание на электропитание. Каким бы ни было сооружение — огромный дом или небольшой гараж — начинать всегда нужно с него. Прежде всего, нарисуйте схематический чертеж вашей комнаты. Что на нем должно быть отражено?

• Вводная линия, ведущая к зданию гаража.
• Места, где будут установлены светильники — это сам гараж, яма для осмотра автомобиля, погреб. Возможно, потребуется дополнительное освещение над каким-то станком (токарным, сверлильным).
• Положение распределительного щита, правильнее всего установить его в подъезде. Выходя из комнаты, можно смело отключить электричество и сразу выйти на улицу, а не продираться через весь гараж в спешке.

• Планируемое расположение розеток (рядом с верстаком, верстаком, станком или в любом другом месте, где может потребоваться подключение электроинструмента).
• Примерный маршрут гаражной электропроводки (то есть по какому пути вы планируете провести провода от распределительного щита к светильникам и розеткам).
• Если у вас в гараже есть механические машины, компрессор для подкачки шин, то отобразите их расположение на схеме, ведь к этим пантографам нужно будет подключать отдельные линии от отдельных автоматов.

Схема электропроводки в гараже делается для того, чтобы четко определить количество необходимых материалов — розеток, выключателей, автоматов, светильников, распределительных коробок.

Вы составите список, пройдете по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберете доступные вам качественные коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определить максимальную нагрузку. Вы рассчитаете суммарную мощность всех потребителей электроэнергии и правильно подберете входные и выходные кабели и автоматы по сечению и номинальному току.

Молниезащита

Любые строения должны быть защищены от ударов молнии, и гараж не исключение.

Охрана крупных жилых и производственных зданий осуществляется стационарно на стадии строительства. Когда гараж находится возле какой-нибудь многоэтажки, то, в принципе, ничего страшного не будет, если на нем не будет громоотвода. Вряд ли в него ударит молния. В случае, когда строится гаражный кооператив, молниезащита также выполняется централизованно. Но если он расположен отдельно, вдали от высотных зданий, позаботьтесь об установке громоотвода еще до того, как приступите к монтажу электропроводки в гараже.

Здесь у вас не возникнет особых трудностей. Вся система состоит из трех основных элементов:

• молниеприемник;
• проводник, который отводит ток на землю;
• заземлитель.

В качестве приемника используется стальной стержень диаметром не менее 1 см и длиной не менее 20 см. Его монтируют вертикально на самом высоком месте в гараже. Использование стального стержня обусловлено тем, что в момент удара молнии материал приемника должен выдерживать механические и термические нагрузки.

Стержень соединен с токоведущим проводом; это делается с помощью сварки, пайки или болта и гайки. Кратчайший путь должен быть выбран между приемником и заземляющим электродом.

Заземлители могут быть искусственными и естественными. В случае гаража вариант с естественным заземлителем вряд ли подойдет, так как в качестве него чаще всего используются различные трубопроводы. Для установки системы искусственных заземлителей подойдут старые пружины, металлические прутья и уголки.

Заземлитель должен быть закопан в землю. Расстояние от него до въездных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не менее 5 м.

По правилам в радиусе 4 м заземлитель должен быть защищен, чтобы в случае удара молнии человек не попал в диапазон ступенчатого напряжения.

Чаще всего в качестве заземлителя используют металлические стержни. Размер их зависит от того, какой грунт находится в данном месте и насколько близко к поверхности подходят грунтовые воды. В случае, когда почва сухая, а уровень воды низкий, достаточно будет взять удилища длиной 2-3 м. Их вкапывают в землю, а на глубине 0,5 м связывают между собой с помощью металлической перемычки.

Освещение

Разводка освещения в гараже своими руками делается без особых сложностей. Особенно, если у вас есть только гараж для хранения автомобиля, в этом случае обычно достаточно пары светильников.

Если вы все свободное время проводите в гараже, занимаясь ремонтом автомобиля и другими работами, то помимо основных осветительных приборов на потолке вам могут понадобиться дополнительные на стенах. Над въездом в гараж также целесообразно установить еще один осветительный прибор. А еще, если у вас там стоят различные станки, то и светильники прямо над этими рабочими местами лишними не будут.

Рационально разместить люминесцентные лампы на боковых стенках и подключить их к двухкнопочному выключателю. Один ключ поворачивается в одну сторону, другой — в другую. Это очень удобно, если машина находится внутри гаража и вам нужно выполнить какую-то работу с одной стороны, например, поменять колеса, поработать с крыльями или дверьми. Включили правую сторону освещения одной клавишей и сами спокойно, потом точно так же переключили на другую сторону.

Для освещения электропроводки в гараже своими руками можно установить следующие светильники:

• Модели НБП, ПШ, НПО, НСП, предназначенные для ламп накаливания;
• Модели люминесцентных ламп ЛПО и ЛСП;
• самые выгодные светодиодные светильники, у них самый долгий срок службы, при этом низкое энергопотребление. Работают при любой температуре, но есть один недостаток – это цена, стоят такие осветительные приборы недешево.

Помните, что металлические корпуса осветительных приборов должны быть заземлены.

При монтаже источников света на высоте менее 2 м от уровня пола их необходимо защитить от случайных механических повреждений.

Правила электропроводки подсобных помещений

Часто гаражные капитальные строения оборудуют ямами для осмотра автомобилей и подвалов. Поэтому, прежде чем делать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

Для обеспечения безопасной работы электропроводки освещения в смотровой яме и подвале она должна питаться от понижающего трансформатора 220/36 В. В связи с тем, что эти помещения заглублены и сыры, сам трансформатор должен располагаться у въездных ворот в гараж или около распределительного щита…

В сухих подвалах для освещения можно использовать напряжение 220 В, но подключение должно производиться через дифференциальный автомат или УЗО.

Проводка освещения в гараже для подвала и смотрового помещения выполняется открытым способом по поверхностям перекрытий и стен, допускается применение труб или электрических коробок из пластмасс.

Подвал и смотровая яма должны быть соединены от распределительного щита двумя независимыми линиями. В них запрещается устанавливать коммутационные устройства. При возникновении аварийных ситуаций допускается установка розеток и выключателей со степенью защиты не ниже IP 44 в сухих смотровых ямах и подвалах.

Смотровая яма имеет ограниченные размеры, поэтому сделайте ниши для крепления светильников. Когда это невозможно, то используйте светильники с защитной решеткой. При использовании переносных вспомогательных фонарей подключайте их к понижающему трансформатору (36 В) или автомобильному аккумулятору (12 В).

Основные элементы распределительного щита

Как правильно собрать распределительный щит в гараже? Чаще всего владельцы автомобилей и гаражей упрощают схему и обходятся только автоматическими выключателями, пренебрегая другими элементами защиты. Да, это намного дешевле, но не всегда оправдано. Желательно, чтобы в щите были установлены следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старый гараж с одной лампочкой в ​​центре и одной розеткой, вы легко сможете обойтись просто вводной машиной. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различные электроинструменты, системы обогрева, зарядные устройства и пускатели.

В цепи отходящие автоматические выключатели расположены после счетчика.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обычными автоматическими выключателями или дифференциальными автоматическими выключателями. Основное их назначение – защита человека от токов утечки, возникающих при повреждении изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам предстоит работать электрифицированным инструментом в подвале или смотровой яме, где среда имеет повышенную влажность.

• Реле контроля напряжения. В гаражных кооперативах много мастеров, которые что-то мастерят с утра до вечера. Не всегда среди них есть только первоклассные профессионалы, есть и те, у кого «очумелые руки», поэтому часто в гаражах случаются перебои в электросети. Например, при обрыве ноля в трехфазной цепи появится повышенное напряжение, что в свою очередь может привести к возгоранию двигателей и ламп освещения. Реле контроля напряжения в такой ситуации автоматически обесточит вашу цепь и спасет оборудование.
• Ограничители перенапряжений. Их устанавливают при питании гаража от воздушной линии электропередач. Во время грозы в линию может ударить молния. Разрядники, установленные на ВЛ, должны гасить захваченный потенциал, но остаточное значение все же может воздействовать на проводку. В этом случае ограничители спасут цепь, они отведут повышенный потенциал в цепь заземления. Эти защитные элементы устанавливаются между вводной машиной и счетчиком. При отсутствии ограничителей, при приближении грозы отключить ввод машины в гараж.

Внутренняя проводка

Если при постройке гаража в нем сразу была сделана скрытая проводка, то вы легко можете ею воспользоваться, только улучшив ее по своей схеме. Если таковой нет, то не теряйте время, не штробьте стены, проводку проводите открытым способом.

Выбирайте кабель с медными жилами и оболочкой из негорючих материалов, подходит марка ВВГнг, прокладывайте в кабель-каналах, гофре или металлических трубах.

Для осветительной нагрузки достаточно сечения 1,5 мм ² , для розеток 2,5-4 мм ² .

Однофазная проводка

Однофазная электропроводка в гараже своими руками проста, схема выглядит так:

1. Вводной кабель подходит к распределительному щиту и подключается к вводным контактам общего автомата. Для однофазного питания 220 В достаточно двух- или трехжильного провода, а двухполюсный автомат лучше всего подходит на номинальный ток 25 А или 32 А.
2. После него монтируется счетчик электроэнергии, к которому подключаются фазный и нулевой провода.
3. После счетчика ноль идет на нулевую шину, а фаза на отходящие однополюсные автоматы.
4. Все нули дифференциальных автоматов и УЗО подключаются к нулевой шине.
5. Освещение запитано через однополюсные автоматы, а розетки через дифференциальные.

Как правило, вся электрика в обычном гараже состоит из двух-трех автоматов освещения (сам гараж, яма, погреб) и двух дифференциальных автоматов розеточных групп. Имейте в виду, что дифференциальные автоматические выключатели могут быть заменены устройствами защитного отключения (УЗО) в сочетании с обычными автоматическими выключателями.

Трехфазная проводка

Многие владельцы гаражей не просто хранят в нем автомобиль и время от времени ухаживают за ним, но и выполняют различные работы на специальном электрооборудовании. В этом случае электропроводка в гараже понадобится трехфазная (380 В). В этом варианте электроэнергия подается на распределительный щит четырех- или пятижильным вводным кабелем.

Жилы линии, проведенной в гараж, подключаются к вводному трехфазному автомату, после чего в цепи стоит электросчетчик, затем еще один общий трехфазный автомат.

Для подключения однофазного автоматического освещения возьмите одну фазу от общего автомата. Просто распределяйте нагрузку равномерно, не цепляйте все однополюсные автоматы к одной фазе. Для этой коммутации вам будет достаточно двух- или трехжильного провода (одна жила — защитное заземление).

Для подключения трехфазных электроприборов используйте линию 380 В с четырех- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! Когда в гараже нет людей, подачу электроэнергии необходимо отключить. Этого требуют технологии пожарной безопасности.

Вкратце рассказал как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь все намного проще, вы можете справиться сами без помощи профессионалов. Хотя, если ваш гараж находится в кооперативном массиве, обязательно там найдутся помощники.
