Как снять и установить педали велосипеда. Пошаговое руководство — Велосипеды

Вы, конечно, можете подумать: «Да что тут сложного?». И, в общем, особо и ничего, разве что классическое правило «по часовой закручиваем, против – откручиваем» здесь не совсем работает.

А не совсем работает оно потому, что резьба в шатунах разная. Так сделано по той простой причине, что если бы она была везде правая, то левая педаль бы периодически самопроизвольно отвинчивалась из-за её вращения.

Поэтому на правом шатуне у нас классическая, правая резьба, а на левом – всегда левая.

Ну, теперь вы это знаете, и наше мини-руководство вам поможет, если что-то непонятно. Если педали вообще плохо выкручиваются, капните немного жидкой смазки на резьбу с торца. А в остальном – просто следуйте этой незамысловатой инструкции.

1. Берегите пальцы

Если у вас больше, чем одна звезда спереди, переключитесь на самую большую – тогда, если у вас соскользнёт ключ или ещё что-то, вы не порежете пальцы зубьями этой большой звезды.

Отметим, что данную процедуру, в отличие от многих других, проще осуществить, когда велосипед стоит колёсами на земле, а не висит на ремонтной стойке.

2. Обычная резьба

Начав с правой педали, поместите шатун в положение «3 часа» (то есть, он должен быть параллелен земле и смотреть вперёд). Большинство педалей можно открутить с обратной стороны при помощи шестигранника. Если у вас не такие педали, вам понадобится 15-миллиметровый педальный ключ. Причём, часто это должен быть именно специализированный ключ, поскольку обыкновенный рожковый ключ, вероятно, окажется слишком широким.

Если же вы пользуетесь шестигранником, вставьте его в отверстие так, чтобы он был ниже шатуна. А потом просто нажимайте на него в направлении вниз и вперёд (против часовой стрелки). Нажать посильнее здесь бывает нужно, но в разумных пределах. Если у вас рожковый педальный ключ, старайтесь использовать похожие углы.

3. Левая резьба

Перейдя на другую сторону, поставьте шатун в положение «9 часов» (параллельно земле и назад). Затем повторите то же самое и с этой стороны – нажимайте на ключ в направлении вниз и вперёд. На этот раз педаль будет крутиться по часовой стрелке. Открутите её.

Не теряйте шайбы, если таковые имеются – они понадобятся вам, когда вы будете ставить педали на место.

4. Почистить и проверить

Протрите резьбу на педали и внутри шатуна и проверьте её на предмет повреждений. Если повреждения имеются, лучше отнести детали в мастерскую и пройтись метчиком или плашкой.

Собственно, об этом обычно стоит беспокоиться только в том случае, когда педаль было трудно открутить.

5. Немного смазки не помешает

Если с резьбой всё хорошо, нанесите на неё немного смазки или какого-то состава против прикипания.

Такие меры не только предотвратят скрип педалей, но и гарантируют, что в следующий раз всё точно выкрутится нормально.

6. Вкрутите педали обратно

Найдите на педалях маркировки, отличающие правую от левой (L и R). Поставьте назад все шайбы и аккуратно вкрутите педали обратно – помните, что любое дополнительное усилие здесь может повредить резьбу. Каждая из педалей будет вкручиваться по направлению к переднему колесу.

Если смотреть с внешней стороны шатуна, то правая педаль закручивается по часовой стрелке, а левая – соответственно, против часовой.

Инструменты, которые мы использовали:

  • Шестигранный ключ Park Tool PH8 Hex Wrench диаметром 8мм

  • Или же – педальный ключ Park Tool PW5 Home Mechanic Pedal Wrench

  • Состав против прикипания резьбы Park Tool ASC-1

[ E39 ] — подскажите резьба левая или правая ?

131313
Пользователь

Орех желудь

Гайка со слегка заостренной куполообразной вершиной, закрывающей конец болта. Орехи желудей иногда путают с колпачковыми гайками, которые имеют куполообразную форму, но не имеют острия.

Угол головки

Используется в отношении потайных крепежных изделий. Это угол от одной стороны конуса к другой ( A на иллюстрации). Стандартные винты США имеют угол головки 82°. Также изготавливаются специальные головки 100°. Стандартные метрические винты с потайной головкой имеют угол головки 90°.

Откат Ослабление гайки с течением времени из-за обратного закручивания резьбы.
Несущая поверхность Площадь застежки, которая несет нагрузку. Шайбы обычно используются для увеличения опорной поверхности.
Корпус

Гладкая часть застежки над резьбой. Также называется хвостовиком. Это измеряется от низа головы до начала перехода к нитям.

Диаметр корпуса

Диаметр корпуса или гладкой части болта/винта над резьбой. Также называется диаметром хвостовика ( S на иллюстрации).

Нижний кран Специальный метчик для доводки резьбы до самого дна отверстия, не проходящего через материал. Сначала необходимо использовать обычный кран.
Колпачковая гайка

Гайка с куполообразной вершиной, закрывающей конец болта. Колпачковые гайки иногда путают с желудевыми гайками, которые также имеют куполообразную форму, но доходят до точки.

Винт с головкой

Относится к винту с шестигранной головкой. Это шестигранный болт с круглой шайбой под головкой. Он не выходит за край шестигранника, как фланцевый болт.

В большинстве случаев между винтом с шестигранной головкой (слева) и болтом с шестигранной головкой (справа) нет никакой эксплуатационной разницы.
Шестигранные колпачки не следует путать с торцевыми колпачками.

Кулачковый выход Когда отверточная насадка выскальзывает из привода крепежного изделия во время установки после того, как был достигнут надлежащий крутящий момент. Многократное выворачивание может привести к зачистке привода.
Чаще всего встречается на крепежных деталях с крестообразным шлицем.
Болт с квадратным подголовком

Болт с гладкой закругленной головкой. Подавляющее большинство болтов с квадратным подголовком имеют квадратную шейку. Это небольшая квадратная секция под головкой, предотвращающая прокручивание во время сборки. Болты с квадратным подголовком в основном используются в древесине.

Корончатая гайка

Шестигранная гайка со слегка уменьшенным цилиндрическим шлицем
секция на одном конце. Используется со шплинтом и просверленным креплением
для предотвращения расшатывания.

Класс Используется в метрических единицах, класс эквивалентен обозначению материала.
к американскому термину Grade (например, Class 10.9).

В крепежных изделиях США это относится к тому, насколько близко резьба подходит к крепежным изделиям с машинной резьбой (например, резьба класса 2A). Это использование редко, так как несколько приложений требуют нестандартной посадки резьбы.
Штифт со скобой Штифт с головкой на одном конце и одним или несколькими отверстиями для шплинта.
Конус Застежка с полным конусом на конце. Часто
используется в автоматизированной сборке для направления крепежа в
дыра.
Шплинт

Сложенная булавка с петлей на одном конце, предназначенная для
другой конец согнут, чтобы удерживать его на месте.

Потайной

Головка крепежного элемента, расположенная на поверхности или под ней.
материал, такой как плоская или овальная головка.

Кубок Конусообразный конец с круглым углублением в центре.
Таким образом, контактная площадка представляет собой круглый выступ. это самое
общая точка для установочных винтов.
Нарезанная резьба Резьба, полученная путем нарезания заготовки. Смотрите также
Рулонная нить.
Матрица Инструмент для нарезания наружной резьбы на стержне.
DIN Аббревиатура немецкого языка.
Institut für Normung, немецкий орган по стандартизации. В
ссылка на крепеж DIN указывает на крепеж, который соответствует
к определенному метрическому стандарту (за которым последует стандарт
номер например DIN 933).
Пойнт для собак / собак Цилиндрический наконечник без резьбы меньше размера
диаметр крепежа. Это помогает ускорить выравнивание во время автоматической сборки.
Также называется Pilot Point
.
При замене винта точка упора обычно не имеет значения (за исключением установочных винтов).
Винт-дюбель Двусторонний шуруп с резьбой по дереву и наконечниками на обоих концах.
заканчивается.
Просверленная головка Головка крепежа с просверленным отверстием для безопасности
проволока.
Просверленный хвостовик Стержень крепежного изделия с просверленным отверстием для
булавка или контровочная проволока.
Болт подъемника

Болт с большим плоским диском наверху и квадратом
секция внизу, в результате чего отделка заподлицо.

Помолвка Измерение количества крепежного элемента в материале.
пристегивается. См. Длина зацепления и Зацепление резьбы.
Наружная резьба Резьба на внешней стороне цилиндрической заготовки.
Болт с проушиной

Болт с круглым кольцом на головке. Используется для крепления веревки или цепи.

Головка Fillister Аналогичен чашеобразной головке, но с меньшим диаметром головки, более высокой головкой и более высокими вертикальными сторонами.
Финишная шайба

Шайба, предназначенная для использования с винтами с потайной головкой. Используется для улучшения внешнего вида в некоторых приложениях.

Фланцевый болт

Болт со встроенным фланцем в виде шайбы чуть ниже головки.

Плоская головка

Головка с плоской вершиной и конической опорной поверхностью (дно). Разработан, чтобы быть потайным.

Гибкий замок Тип стопорной гайки, в которой верхняя часть гайки прорезана и загнута внутрь. При сборке давление на резьбу предотвращает отвинчивание гайки.
Болт подвески

Двусторонний болт с машинной резьбой на одном конце (принимает
гайка) и деревянную резьбу на другом конце.

Закаленный Крепеж, подвергнутый термообработке для повышения прочности. Болты из стали 5, 8 и легированной стали закалены.
Тип головки Тип головки или верхней части застежки. Такие, как круглая головка или шестигранная головка.
Вертолетная катушка Система для повторной заправки сорванной внутренней резьбы. Запатентованный метчик используется для повторной нарезки отверстия, а внутри помещается пружинная вставка, чтобы компенсировать разницу в ширине, что позволяет использовать болт исходного размера.
Болт с шестигранной головкой

Болт с шестигранной головкой.

Шестигранная головка Головка с шестью вертикальными сторонами и плоской опорной поверхностью.
Внутренняя резьба Резьба на внутренней стороне цилиндрического отверстия.
Контргайка

Более тонкая гайка, иногда используемая в качестве второй гайки, чтобы «заклинить» другую гайку на месте, предотвращая ослабление.

Накатка

Ребра на поверхности для обеспечения сцепления, например, на головках многих винтов с головкой под торцевой ключ (см. иллюстрацию).

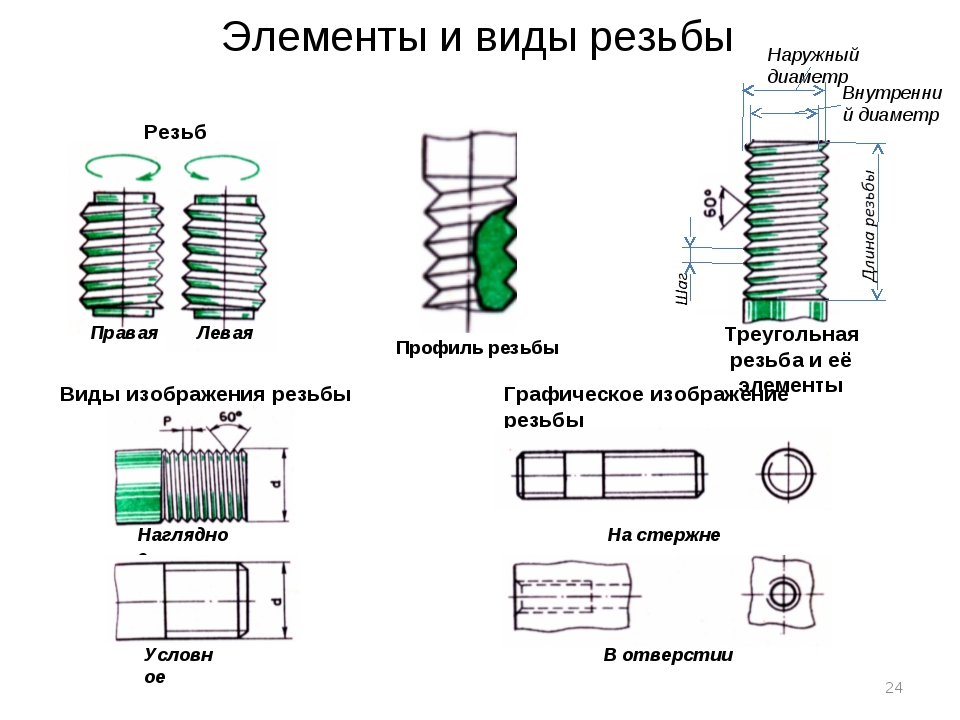

Левая резьба Резьба, сформированная напротив обычной резьбы, поэтому
затягивается против часовой стрелки. Левая резьба используется на прядильном оборудовании для
предотвратить расшатывание. Левая резьба встречается крайне редко.
Продолжительность помолвки Длина части застежки, на которой находится резьба
занимаются (в) скрепляемым материалом.
Стопорная гайка Любая гайка со специальной конструкцией, предотвращающей завинчивание
выключение (ослабление).
Большой диаметр

Диаметр от вершины резьбы с одной стороны, до
верх нити с другой стороны ( T на иллюстрации).

Гайка нейлоновая

Гайка с нейлоновой вставкой для предотвращения отвинчивания. Сокращение от нейлоновой вставки Стопорная гайка.

Односторонний винт

Застежка, разработанная таким образом, чтобы ее можно было установить с прорезью
отверткой, но не может быть удален. Используется для защиты от взлома.

Овальная головка

Винт с потайной головкой со слегка закругленной верхней поверхностью, используемый для их внешнего вида.

Чашечная головка

Голова со слегка закругленной верхней поверхностью и короткими вертикальными боками.

Пилотная точка Цилиндрический наконечник без резьбы меньше размера
диаметр крепежа. Используется для ускорения выравнивания во время автоматической сборки.
Также называется Dog Point.
Шаг Расстояние от одной резьбы до другой по длине застежки. Используется в основном в метрической системе, где выражается в миллиметрах.
Болт плуга Болт с гладкой плоской потайной головкой с небольшим квадратным сечением внизу. Используется на плугах.
Обратная резьба Резьба, сформированная напротив обычной резьбы, поэтому затягивается против часовой стрелки. Используется на прядильном оборудовании для предотвращения ослабления.
Также называется левой резьбой.
Роликовая резьба Резьба, полученная путем плотного прессования и прокатки заготовки между зубчатыми матрицами. На сегодняшний день это самый распространенный способ создания резьбовых креплений.
Диаметр основания

Диаметр от низа резьбы с одной стороны до низа резьбы с другой стороны ( R на иллюстрации). Также известен как малый диаметр.

Установочный винт

Крепежный винт без головки, обычно используемый для крепления деталей на валу.

Хвостовик Гладкая часть застежки над резьбой. Также называется телом.
Диаметр хвостовика

Диаметр хвостовика или гладкой части застежки над резьбой ( S на иллюстрации).

Шлицевая гайка

Гайка с прорезанными в ней прорезями для вставки шплинта. Используется с крепежным элементом с просверленным хвостовиком. Похож на корончатый орех.

Квадратный болт Болт с четырехгранной головкой
Пусковой кран Специальный метчик для нарезания внутренней резьбы в очень твердых металлах. Должен сопровождаться обычным постукиванием.
Болт печи Старый термин для крепежных винтов, обычно со шлицами, упакованных с гайками.
Шпилька Болт с двумя концами или кусок резьбового стержня. Часто используется в машинах и автомобилях. Шпильки могут иметь разную резьбу на каждом конце.
Т-образная гайка

Тонкая гайка с фланцем на одном конце. Предназначен для вставки
в отверстии, в дереве, фланцем на поверхности. Использовал
чтобы болт можно было закрепить в дереве без выступа
орех.

Метчик Инструмент, используемый для создания внутренней резьбы в отверстии или
акт создания таких потоков. См. также Отвод снизу и
Стартовый кран.
Винт

Болт с полной резьбой.

Прочность на растяжение Максимальная нагрузка при растяжении (растягивании), которую может выдержать болт до разрушения.
Резьбовое соединение Процент высоты резьбы в материале
пристегивается. Для полного зацепления резьбы направляющее отверстие
должен быть равен или меньше диаметра корня
застежка.
Серия резьбы Термин, используемый для обозначения стандартного набора шагов и диаметров резьбы. Например, серия резьбы UNC указывает крупную резьбу для болтов США стандарта США.
Резьбовое крепление Любой крепеж с резьбой, такой как винт или болт.
Головка фермы

Очень широкая низкопрофильная головка со слегка закругленным
верхняя поверхность.

П-образный болт

Болт в форме буквы U с резьбой на обоих концах.

Головка с выемкой Потайная головка, отрезанная на 70%
нормальная высота. Винты в этом стиле будут иметь вторую плоскость.
поверхность параллельна вершине непосредственно перед потоками. Использовал
очень короткими винтами с потайной головкой, чтобы обеспечить достаточную резьбу.
Унифицированная крупная резьба (UNC) Стандартный образец резьбы США.
Унифицированная мелкая резьба (UNF) Стандартный образец резьбы США для тонкой резьбы.
Витворт / Резьба Витворта Устаревший британский стандарт резьбы, который иногда можно найти в старых автомобилях или технике.
Крыльчатая гайка

Гайка с «крылышками» для легкой ручной сборки.

Предел текучести Максимальная нагрузка, при которой материал проявляет определенную остаточную деформацию.

УНК УНФ
12-24 12-28
¼-20 ¼-28
⁵⁄₁₆-18 ⁵⁄₁₆-24
³⁄₈-16 ³⁄₈-24
