Электрическая сеть любого автомобиля питается за счет генератора, который приводится во вращение двигателем при помощи ременной передачи. Его обороты постоянно меняются, начиная от 900 и заканчивая несколькими тысячами, вызывая соответствующее вращение ротора. Для нормальной работы всех электроприборов и зарядки аккумулятора, в бортовой сети напряжение должно быть стабильным, что обеспечивает реле-регулятор. Являясь самым слабым звеном в системе электроснабжения, устройство в первую очередь нуждается в проверке при обнаружении неполадок зарядки АКБ и других поломках электросети автомобиля.
Принцип работы
Регулятор напряжения автогенератора предназначен для поддержания напряжения бортовой сети в необходимых пределах при любом режиме работы и различной частоте вращения генератора, изменении нагрузки и перепадах внешней температуры.
Также он способен выполнять дополнительные функции – защищать генератор от перегрузок и аварийного режима работы, автоматически подключать к бортовой цепи обмотки возбуждения или систему сигнализации аварии генератора.
Работа любого регулятора напряжения основана на одном и том же принципе, и определяется следующими факторами:
- Частотой оборотов ротора.
- Силой тока, которую генератор отдает в нагрузку.
- Показателем магнитного потока, которую создает ток обмотки возбуждения.
Более высокие обороты ротора определяют повышение напряжения генератора. Рост силы тока на обмотке возбуждения делает сильнее магнитный поток, и одновременно напряжение. Любой регулятор напряжения стабилизирует его за счет изменения тока возбуждения. При росте или снижении напряжения, регулятор понижает или повышает ток возбуждения, регулируя напряжение в необходимых пределах.

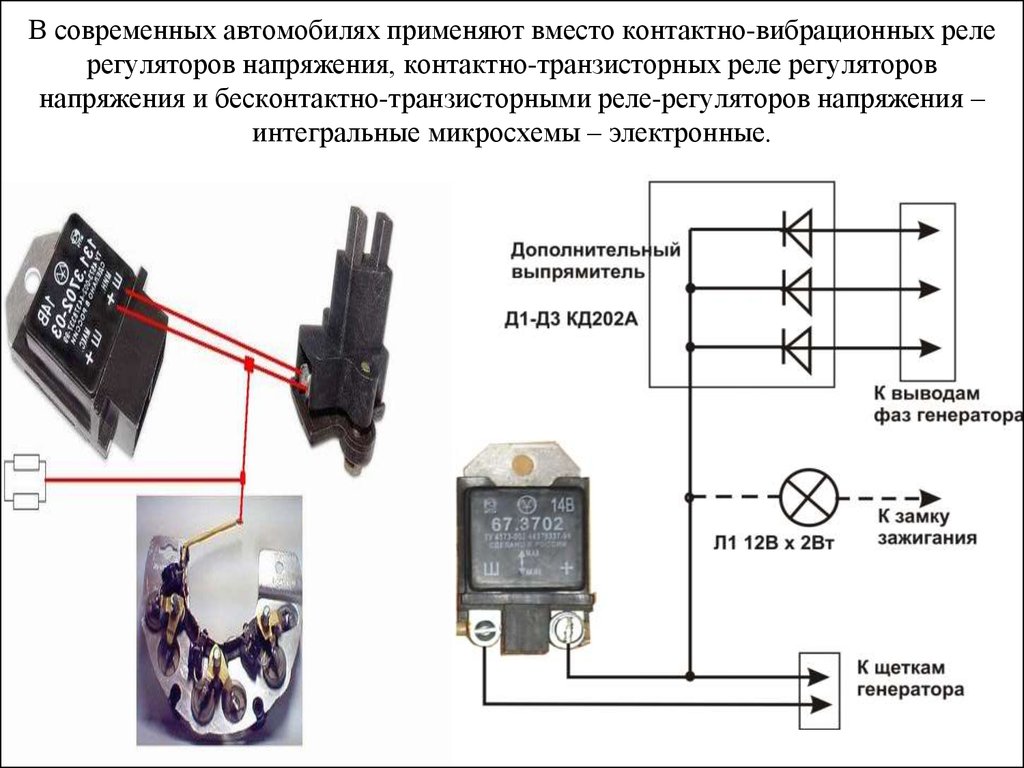

Сам реле-регулятор представляет собой электронную схему с выходами к графитным щеткам.
Его устанавливают как в самом корпусе генератора рядом со щетками, так и вне его, и тогда щетки крепятся к щеткодержателю.
Неисправности
Чаще всего реле-регулятор выходит из строя по следующим причинам:
- При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
- Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
- Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
- Большой ток разряда после остановки мотора.
Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.
Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.Как проверить реле регулятор
Поломка реле-регулятора проявляется в систематическом недозаряде или перезаряде аккумулятора. Простейшая проверка устройства проводится тестером в режиме вольтметра на постоянном токе в пределах от 0 до 20В. Щупы прибора при неработающем двигателе подсоединяются к клеммам АКБ и фиксируют показания вольтметра, которые от состояния батареи варьируются в пределах 12-12,8 В.
После двигатель запускают и смотрят на показания прибора: напряжение должно повыситься до 13-13,8 В, в зависимости от оборотов коленвала. Дальнейшее повышение оборотов должно соответственно увеличивать напряжение.
Так, на средней частоте вращения оно составляет 13,5-14 В, а при максимальных достигает 14-14,5 В. Отсутствие повышения напряжения после запуска мотора свидетельствует о неисправности реле-регулятора.
Существует вероятность, зарядка аккумулятора отсутствует по другой причине, к примеру, из-за неисправности в самом генераторе. С целью установки диагноза, реле-регулятор снимается для более точной проверки при помощи тестера и 12-вольтовой лампы. Дополнительно понадобятся провода с клеммами, блок питания или зарядное устройство, в котором можно регулировать ток.
После подключения реле к схеме и включении блока питания лампа загорится. Регулятором напряжения постепенно увеличивают ток и следят за показаниями вольтметра или шкалой подключенного тестера. При показаниях до 14,5 В лампа должна гореть, а после превышения гаснуть. Если после уменьшения ниже 14,5 она загорается снова, значит реле-регулятор исправен. При отклонениях работы в ту или иную сторону реле будет давать перезаряд или не выдавать необходимый ток для заряда, что является поводом для его замены.
Подобным образом проверяются интегральные реле, которые в народе называют «шоколадки», применяемые на более старых моделях отечественных машин. Схема также подключается к блоку питания или зарядному устройству через лампочку, которая должна гаснуть при достижении необходимого предела напряжения. При этом нужно обратить внимание на состояние клемм, которые при загрязнении или окислении могут создать дополнительное сопротивление и при исправном реле вызывать потерю напряжения.
Замена реле регулятора генератора
Замена реле необходима в следующих случаях:
- Износ щеток, при котором контакт с реле-регулятором пропадает и генератор не работает.
- Пробой в схеме устройства, который вызывает в системе увеличение напряжения.
- Поломка креплений или корпуса, которое может привести к замыканию.
Процесс замены устройства рассмотрен на примере генератора Лада-Калина. Замена реле-регулятора связан с демонтажем генератора, и осуществляется в следующем порядке:
- Снятие с генератора клеммы «минус».
- Демонтаж генератора.
3. Отщелкивание на крышке генератора пластиковых фиксаторов и ее снятие.
4. Отключение разъема диодного моста.
5. Откручивание гайки и демонтаж втулки контактной группы.
6. Выкручивание пары винтов, удерживающих реле-регулятор.
7. Демонтаж самого реле.
8. Сборку проводят в обратном порядке.
Реле регулятор для мотоцикла, принцип работы, схема, что делать если неисправен
28 марта
- Как действует реле регулятор для байка
- Что делать если реле регулятор сломался
- В каких случаях можно ездить на мото без реле регулятора
Мотоциклетная техника снащена большим количеством механизмов, которые ежедневно во время мотосезона должны работать качественно и бесперебойно. Работа всех систем и узлов мототехники должна в обязательном порядке регулироваться, чтобы мотоцикл рано или поздно не вышел из строя и не превратился в груду металла.
Для этого существует определенный механизм под названием реле регулятор. Они применяется для того чтобы напряжения для движения мотоцикла подавалось определенного уровня.
Как действует реле регулятор для байка
В норме напряжение, которое подается в бортовую цепь любого мотоциклетного устройства, не должно превышать двенадцати вольт. Однако генератор способен выдавать более высокий уровень напряжения. Обычно он составляет от восьми до сорока пяти Вольт. Если такое напряжение будет регулярно подавать, что вся мотоциклетная электроника может выйти из строя. Мотоцикл превратится в груду металла. Именно для защиты от перебоев в напряжении на мототехнику устанавливается реле регулятор для мотоцикла.
Реле регуляторы устанавливаются на все мотоциклетные средства передвижения импортного производства. Роль реле регулятора является колоссальной. Благодаря нему можно избежать дорогостоящего ремонта мототехники. К тому же все системы гарантированно будут работать как отлаженный механизм и долгое время не выйдет из строя по причине сбоев в подаче напряжения к бортовым сетям мотоцмкла.
Схема реле регулятора напряжения мотоцикла
Что делать, если реле регулятор сломался
Иногда происходит ситуация, когда реле регулятор становится неисправным. В этом случае нет необходимости паниковать. Очень важно предпринять определенные меры для того, чтобы не дать всем системам мотоцикла выйти из строя.
Для начала необходимо срочно отключить данное устройство от генератора и от аккумулятора, чтобы они не вышли из строя. Напряжение будет подаваться попеременно.
Главное только обратить внимание на то, чтобы генератор не вышел из строя. В этом случае напряжение будет подаваться от аккумулятора, где есть вероятность того, что он начнет выкипать и увеличиваться в размерах. В результате получится взрывоопасная ситуация.
Схема реле ругулятора мотоцикл показывает его устройство. Благодаря этому можно разобраться с тем, как его отремонтировать и осуществить подключение.
В каких случаях можно ездить на мото без реле регулятора
Ездить без реле регулятора не рекомендуется.
Однако, бывают ситуации, когда он выходит из строя. На его восстановление требуется большой временной запас. Поэтому многие мотоциклисты не дожидаются проведения ремонта и рискуют отправляться в поездки без наличия данного устройства.
Специалисты относятся к таким рискованным поездкам скептически и рекомендуют ездить безе реле регулятора если:
- аккумулятор имеет абсолютно полный уровень заряда,
- аккумулятор находится в идеальном исправном состоянии,
- реле регулятор должен находиться в отключенном состоянии.
