402 двигатель, "Газель": система охлаждения, схема. Двигатель газели

402 двигатель, "Газель": система охлаждения, схема

«Газель» - пожалуй, самый массовый в России грузовик малого класса. Эти машины встречаются на улицах каждый день. Мало кто помнит, но первые «Газели» шли с моторами и КПП от обычной «Волги». В таком виде «Газель» производилась в период с 1995 по 2002 гг. включительно. Это был двигатель Заволжского моторного завода, получивший маркировку ЗМЗ-402. Какие он имеет характеристики и особенности? Узнаем в нашей сегодняшней статье.

Описание

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Технические характеристики

Итак, ЗМЗ-402 – это бензиновый рядный четырехцилиндровый мотор с рабочим объемом в 2440 кубических сантиметров. Агрегат имеет простейшую карбюраторную систему питания с механическим бензонасосом.Система ГРМ – восьмиклапанная, с цепным приводом от коленчатого вала. 402 двигатель «Газели» имеет 92-миллиметровый ход поршня. Диаметр цилиндров – тоже 92 миллиметра, ввиду чего мотор имел малую степень сжатия и компрессию. В норме данный параметр составлял 8,2 килограмм на кубический сантиметр. Критическим считался показатель в 6,7 килограмм. Наряду с низкой степенью сжатия, 402 двигатель «Газели» отличался малой мощностью. Максимальная мощность, которая достигалась при 4,5 тысячах оборотов – 100 лошадиных сил. Крутящий момент – 182 Нм при 2,5 тысячах оборотов. И если для «Волги» этого параметра еще было достаточно, то для «Газели» уже нет. Машина была чувствительная к малейшим перегрузам. Восьмиградусные подъемы казались для нее настоящим испытанием. Рекомендуемое производителем масло – 5w30-15w40. При замене необходимо лить до шести литров. Регламент замены масла – десять тысяч километров. Но автомобилисты рекомендуют это делать раньше, на восьми тысячах.

Карбюратор на «Газели» с 402 двигателем

Что касается системы питания, здесь использовался отечественный карбюратор "Пекар" модели К151. Это штатный элемент, коим укомплектовывались все 402-е двигатели. «Газель» не стала тому исключением. Как показывает себя К151 в деле? Как отмечают отзывы владельцев, "Пекар" – не самый лучший карбюратор. На «Газели» с 402 двигателем хорошо ведет себя "Солекс". Он не имеет, таких минусов, как "Пекар":

• Расход топлива. С карбюратором К151 «Газель» тратила порядка 25 литров бензина, причем 92-го. Установка "Солекса" позволяет снизить данный параметр примерно на четверть.
• Работа двигателя. Как не пытались настраивать "Пекар" автомобилисты, мотор все равно работал неустойчиво. На холостых плавали обороты, при разгоне ощущались провалы. На "Солексе" таких проблем нет.
• Ресурс. К151 обладает малым ресурсом. Через 50 тысяч километров он приходил в негодность. Причем К151 не подлежал ремонту – попытки установить ремкомплект были тщетными. Мотор работал еще хуже. Кстати, К151 мог выйти из строя и раньше. Известная болезнь – заклинивание заслонки вторичной камеры. "Солекс" имеет вдвое больший ресурс и легко поддается ремонту.

Клапана

Как мы уже отметили ранее, ЗМЗ-402 – это восьмиклапанный мотор, поэтому в системе ГРМ только один распределительный вал. Среди частых проблем – необходимость в регулировке клапанов. На «Газели» с 402 двигателем она должна производиться каждые 30 тысяч километров. Причем зазоры подстраиваются строго под каждый тип топлива. Производитель заявляет, что тепловой зазор на обеих клапанах (впускном и выпускном) должны быть 0,4 миллиметра.Но как показывает практика, для нормальной работы мотора нужны другие настройки. Регулировка клапанов на «Газели» с 402 двигателем под 92-й бензин должна производиться следующим образом. Для впускных клапанов зазор составляет 0,30 миллиметра, для выпускных – 0,25. А вот для езды на 76-м бензине нужно увеличить данный параметр до 0,44 миллиметров. Что касается большинства «Газелей» из 90-х, которые эксплуатируются сегодня, они ездят на пропан-бутане. Под это топливо свой тепловой зазор – 0,35 миллиметра. Именно с такими характеристиками машина будет приемистой и тяговитой.

Система охлаждения

Любой двигатель внутреннего сгорания нуждается в охлаждении. Не стал исключением и двигатель 402 «Газели». Система охлаждения двигателя данной модели – жидкостного типа, с принудительной циркуляцией от помпы. Схема СОД представлена в нашей статье.Устройство данной системы на всех «Газелях» одинаковое. Единственное – на модификациях «микроавтобус» установлены два отопителя и дополнительный электронасос. В конструкцию СОД входит:

В качестве охлаждающей жидкости производитель рекомендует использовать Тосол А-40. Также мотор работает и на чистой дистиллированной воде. Однако ее нельзя использовать в зимний период времени.

Ниже мы рассмотрим наиболее важные элементы системы охлаждения 402 двигателя "Газели".

Термостат

СОД состоит из двух кругов – малого и большого. По первому жидкость циркулирует до того момента, как мотор прогреется. Как только температура достигнет заданной отметки (обычно 70-80 градусов), тосол движется по большому кругу. Для чего нужен термостат? Именно он управляет регулировкой и подает жидкость по определенному контуру в зависимости от ее температуры. Что касается неисправностей термостата на 402-м моторе, зачастую случается клин элемента в закрытом виде. Ввиду этого мотор начинает перегреваться, поскольку жидкость циркулирует только по малому кругу, минуя основной радиатор.

Помпа

Иное ее название – водяной насос. Данный механизм обеспечивает циркуляцию тосола в системе охлаждения. Работает деталь от коленчатого вала. Чем выше его обороты, тем сильнее раскручивается крыльчатка насоса.Среди неисправностей помпы на 402-м моторе стоит отметить вой подшипника. В таком случае насос разбирается и меняется вал в сборе с подшипником. Также в негодность приходит сальник, шкив и крыльчатка.

Вентилятор и радиатор

С завода на «Газель» с 402-м мотором ставится трехрядный медный радиатор. Он достаточно выносливый и служит очень долго. Но со временем (особенно при использовании некачественной охлаждающей жидкости) начинается внутренняя коррозия металла. Из-за этого ухудшается теплоотвод и сильно греется двигатель. Также коррозия приводит к течи тосола. Что касается вентилятора, он шестилопастной и установлен на шкиву коленчатого вала. Вращается элемент с такой же частотой, что и сам вал. Работает вентилятор постоянно, из-за чего 402-й мотор не может нормально нагреться зимой.

Элементы отопления

Сюда входят:

• Салонный радиатор.
• Вентилятор отопителя с электрическим моторчиком.
• Соединительные патрубки.
• Элементы управления печкой с тросовым приводом.

Часто обрывается трос, что перекрывает клапан на печку. Из-за этого она греет как летом, так и зимой. Сам радиатор и вентилятор служат относительно долго.

Водяная рубашка и патрубки

Первая находится в самом блоке цилиндров, а также в ГБЦ. Принцип работы водяной рубашки простой. Холодный тосол, что идет от радиатора, попадает в каналы блока и забирает часть тепла. Далее жидкость снова попадает на радиатор и охлаждается. Среди неисправностей рубашки стоит отметить засор каналов и внутреннюю коррозию. Опять же, виновником сей проблемы является некачественная охлаждающая жидкость.

Генератор «Газели» (402 двигатель)

Немного расскажем о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется 65-амперным генератором модели 1631.3701. Это трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится в действие он посредством ремня от шкива коленвала. Ротор вращается на шариковых подшипниках, что находятся в крышках. Стоит отметить, что смазка на вал ротора заложена на весь его срок службы. Внутри задней крышки имеется выпрямительный блок, что регулирует напряжение. Выпрямитель состоит из шести диодов, что установлены в подковообразные пластины. Данный генератор может выдавать ток от 12 до 14 Вольт. В статоре – две трехфазные обмотки, подключенные друг другу параллельно. Охлаждение – воздушного типа, через окна в крышке.

Для возбуждения на роторе генератора находится обмотка. Ее выводы идут на два медных контакта, что соединяются с кольцами вала ротора. Питание подается через угольные щетки. Среди проблем данного генератора владельцы выделяют малую мощность. Для полноценной эксплуатации необходимо минимум 80 Ампер-часов. Также часто из строя выходят щетки генератора и «шоколадка» (регулятор напряжения).

Ресурс

Ремонт двигателю 402 «Газели» понадобится не раньше, чем через 200 тысяч километров. Для коммерческого автомобиля это не большой срок. Мотор может «капиталиться» до четырех раз. А чтобы ремонт двигателю «Газели» не понадобился долгое время, нужно вовремя менять в нем масло и не перегревать мотор.Также следует выставить правильное зажигание. На «Газеле» с 402 двигателем он выставляется на трамблере. Настройка угла опережения зажигания позволит сохранить клапана от прогара и увеличить приемистость мотора.

В заключение

Итак, мы выяснили, что собой представляет двигатель ЗМЗ-402. Конструкция данного мотора весьма устарела, ввиду чего возникают частые поломки с ним. Поэтому владельцы старых "Газелей" устанавливают вместо него более современные, 405 и 406 моторы. При таком же расходе они выдают намного больше мощности и крутящего момента. А поломки с ними случаются гораздо реже.

fb.ru

Двигатели ГАЗ | Ремонт, тюнинг, неисправности, модели

О производителе

ГАЗ (Горьковский автомобильный завод) — всем известный российский автопроизводитель. Популярен благодаря созданию таких автомобилей, как Волга, Газель, Чайка, Победа и других знаменитых в прошлом и настоящем авто. В текущее время ГАЗ это производитель коммерческой техники, из-за падения спроса, сборка легковых автомобилей была прекращена. Тем не менее, этих автомобилей до сих пор много на улицах наших с вами городом и объяснить эту массовость достаточно легко — дешевизна. Запчасти на ГАЗ стоят совсем не дорого, автомобили ремонтируются на каждом углу, а цена на сам авто крайне мала. Для любителей тюнинга, ГАЗ подходит как нельзя лучше, двигатели имеют приличный рабочий объем и мощность, неплохо поддаются турбированию и цена на все это остается в рамках приличия.

Двигатели ГАЗ на легковых автомобилях — это довольно простые рядные четырехцилиндровые моторы самых различных моделей и модификаций, преимущественно, производства, ЗМЗ и УМЗ. На топовых автомобилях ГАЗ использовались 6 цилиндровые двигатели и V8. Кроме того, применялись и двигатели иностранного производства такие, как рядная четверка Тойота 3RZ и V6 5VZ, Rover T16, а также Chrysler EDZ. Вместе с бензиновыми двигателями, на ГАЗ устанавливались и дизельные двигатели: рядные 4-цилиндровые ГАЗ-560 Штайер, а также производства ЯМЗ, ММЗ, Cummins, Toyota 2L-T.Двигатели ГАЗ на грузовых автомобилях — это бензиновые V8 ЗМЗ, рядные турбированные 4-цилиндровые ММЗ и ЯМЗ, а на старых версиях ГАЗ, двигатели применялись 6-цилиндровые, с рядной конфигурацией.

На WikiMotors собрана и продолжает собираться информационная база по моторам Горьковского автозавода, здесь вы найдете все модели и маркировки двигателей ГАЗ, какие и куда ставились, их объемы, технические характеристики, неисправности (троит, глохнет и т.д.) и ремонт своими руками. А также ресурс, устройство, вес, масло в двигатель ГАЗ, сроки замены, сколько лить и прочее.Вместе с этим, особое внимание уделено тюнингу ГАЗ: как правильно дорабатывать мотор в атмосферном варианте, а также установка компрессора и турбины.Прочитав информацию на Викимоторс, вы решите, какой двигатель ГАЗ стоит купить, а какой доставит головную боль, тюнинговать стандартный силовой агрегат или выбрать другой для свапа и многое другое.

wikimotors.ru

Ремонт двигателя автомобиля Газель: 405, 406, цены на ремонт

Когда-то Горьковский автозавод комплектовал свои автомобили двигателями собственного производства, но с начала 60-х годов прошлого столетия выпуском моторов для машин ГАЗ в основном занимается Заволжский моторный завод.

Кроме двигателей ЗМЗ последнее время на нижегородских автомобилях устанавливаются бензиновые ДВС Ульяновского моторного завода, широкую популярность начинают приобретать турбированные дизели американского производства Cummins.

Все моторы, устанавливаемые на автомобили Газель, достаточно надежны, хотя недостатки можно найти в любом автомобильном двигателе. У каждой модели ДВС есть свой определенный ресурс, и после энного количества пройденных километров двигатель приходится ремонтировать. Какие есть особенности в ремонте того или другого движка, мы рассмотрим в этой статье, заодно обратим внимание на слабые места, присущие каждой модели двигателя.

Ремонт двигателя 402 Газель

8-клапанный четырехцилиндровый двигатель ЗМЗ 402 – самый «старый» из всей линейки моторов, которые когда-либо устанавливались на коммерческий автомобиль. Поначалу этим силовым агрегатом комплектовали «Волги» ГАЗ-2410, а прототипом ДВС является двигатель ЗМЗ 24д, его стали ставить на самые первые авто ГАЗ 24 в 1970 году.

На «Волгах» ЗМЗ 402 зарекомендовал себя очень хорошо, до капитального ремонта в среднем мотор выхаживал от 180 до 250 тыс. км при условии нормальной эксплуатации. На «Газелях» ресурс такого двигателя меньше, и во многом виновата не до конца продуманная система охлаждения ДВС.

Текущий ремонт двигателю ЗМЗ 402 требуется достаточно часто, основными «болезнями» этого мотора является:

• течь масла с заднего сальника коленчатого вала;
• залегание поршневых колец, как следствие, повышенный расход масла;
• прогорание прокладки головки блока.

Отмечается еще один очень неприятный дефект, присущий 402-ым моторам – из-под клапанов в головке блока выпадают седла. Как правило, вылетевшее седло разбивается клапаном, и осколки разлетаются по всем цилиндрам. В результате приходится менять не только ГБЦ, но и саму поршневую группу.

Из-за частых перегревов на двигателе приходится менять прокладку головки блока, при этом деформируется поверхность ГБЦ, которую приходится фрезеровать. После одной-двух фрезеровок головка блока становится слишком тонкой, и ее приходится менять.

На заднем коренном сальнике ЗМЗ 402 устанавливается сальниковая набивка, она начинает пропускать масло достаточно быстро, на некоторых моторах масло подтекает даже на новых двигателях. Расход масла происходит по непонятным причинам – даже если оно не течет, а ДВС не дымит, масло все равно куда-то исчезает. Но у двигателей 402-ой серии есть неоспоримые преимущества – ДВС очень просты в ремонте, запчасти на них недорогие и всегда есть в наличии в магазинах.

Ремонт двигателя 406 Газель

Моторы ЗМЗ 406 на «Газели» – карбюраторные, с электронной системой зажигания. По сравнению с ЗМЗ 402 эти двигатели «прижились» на коммерческом авто лучше, но проблема с системой охлаждения здесь тоже не решена. Водители «Газелей» стараются принять все меры, чтобы избежать перегрева, одно из таких решений – установка более объемного трехрядного радиатора охлаждения.

Двигатель ЗМЗ 4063.10 обладает большим ресурсом, до капитального ремонта при нормальной эксплуатации (без перегрева) мотор может легко проходить 250-300 тыс. км. Текущий ремонт ДВС также требуется, в основном приходится менять:

• цепи ГРМ, их обычно хватает на 70-80 тыс. км, меняются комплектом – две цепи, башмаки, успокоители, звездочки;
• поршневые кольца, часто требуется замена примерно на 150 тыс. км.

Если мотор перегревается, головку блоку не просто коробит, она совсем выходит из строя. Покупать новую ГБЦ дорого, поэтому перегрева нужно старательно избегать. Есть еще одна болезнь этих моторов, но ее нельзя назвать серьезной – почти постоянно «сопливится» масло из под клапанной крышки. При замене прокладки на какое-то время масло перестает подтекать, но ненадолго.

Ремонт двигателя на Газели с 406-ым силовым агрегатом часто делают в автосервисах, не все водители могут выполнить работы своими руками – ДВС имеет более сложную конструкцию.

Ремонт двигателя 405 на Газели

Конструктивно мотор ЗМЗ 405 очень похож на 406-й, главные его отличия, это:

• топливная система с распределенным впрыском вместо карбюратора на ЗМЗ 406;
• увеличенный диаметр цилиндров (95,5 мм вместо 92 мм на 406-ом ДВС).

Так как конструктивно моторы похожи между собой, все недостатки ЗМЗ 406 перешли на 405-ый «инжектор». Также одним из самых слабых мест являются цепи газораспределительного механизма, и тоже подтекает масло с клапанной крышки. Следует отметить, что на ЗМЗ 405 вместо алюминиевых стали устанавливать пластмассовые клапанные крышки, поэтому добавилась еще одна проблема – пластмасса время от времени трескается.

Ремонт двигателя Газель 4216

Ульяновский мотор УМЗ 4216 во всем модельном ряде «Газелевских» двигателей считается одним из самых неудачных – у него много различных «болезней», к тому же он не блещет хорошими техническими характеристиками. Основой этого мотора является ДВС ГАЗ 21,он имеет такую же конструкцию:

• алюминиевый блок;
• нижнее расположение распределительного вала;
• шестеренчатый привод газораспределительного механизма;
• в нем есть ось коромысел и алюминиевые штанги.

Конструктивно моторы УМЗ 4216 и ЗМЗ 402 очень похожи, поэтому Ульяновский ДВС в целом является устаревшей конструкцией, единственное новшество – это топливная система с распределенным впрыском. Несмотря на все старания ульяновцев сделать мотор мощнее, Газель с УМЗ-4216 не едет должным образом, а сам двигатель надежностью не отличается.

Заводом-изготовителем заявлен ресурс УМЗ-4216 250 тыс. км, но некоторым «Газелистам» приходится нередко производить ремонт двигателя 4216 на Газели на пробеге 100 тыс. км. Основные «болезни» ульяновского мотора приблизительно такие же, как и у ЗМЗ 402, но следует отметить, что масло с заднего коренного сальника у ДВС УМЗ 4216 течет редко – вместо сальниковой набивки теперь ставится стандартный круглый резиновый сальник.

Общая проблема для всех отечественных двигателей на Газели – «выкидывание» антифриза из расширительного бачка, и как следствие, закипание и перегрев. В первую очередь для устранения проблемы следует попробовать убрать воздушную пробку, если она образовалась. Еще для того чтобы двигатель не перегревался, на «Газелях» устанавливают более емкий радиатор (трехрядный), электромагнитную муфту меняют на электрический вентилятор, в кабине устанавливают тумблер ручного включения обдува.

Ремонт двигателя «Камминз» (дизель) на Газели

Американские турбодизели Cummins 2,8 л на Газель начали устанавливать в 2010 году, собираются эти моторы в Китае. «Камминз» имеет отличные технические характеристики:

• хорошую динамику, за счет крутящего момента мотор работает без перегрузок;
• долгий срок службы, производителем заявлен ресурс 500 тыс. км;
• экономичный расход топлива.

В целом двигатели действительно очень неплохие, но требуют бережной эксплуатации и должного ухода. В первую очередь Cummins не терпит плохого топлива, от некачественной солярки выходят из строя форсунки, которые стоят недешево. В случае утечки масла выходит из строя турбина, такая поломка тоже ощутимо «бьет» по карману владельца Газели. Несмотря на заявленный ресурс, некоторым водителям коммерческого авто приходится производить ремонт дизельного двигателя «Камминз» на 120-150 тыс. км. пробега. Основная причина преждевременного ремонта – жесткая эксплуатация, несоблюдение регламента технического обслуживания.

Цена ремонта двигателя Газель

Ремонт мотора на Газели автовладельцы производят по-всякому – кто-то отдает машину ремонтировать в автосервис, кто-то «капиталит» ДВС своими руками. Цена ремонта двигателя Газель во многом зависит от стоимости запасных частей, поэтому сумма может получиться разной.

Из всех движков, устанавливаемых на «Газель», самым дорогим в ремонте получается Cummins – дороже стоит работа, также на него недешевые запчасти. Дешевле всего обходится капремонт ЗМЗ 402 – детали стоят относительно недорого, мотор очень простой по своей конструкции, поэтому автовладельцы часто ремонтируют его своими руками. Стоимость ремонта ЗМЗ 406 и ЗМЗ 405 получается средней, и эти моторы имеют меньше всего нареканий среди всех силовых агрегатов, устанавливаемых на Газель.

Статьи по теме:

• Регулировка клапанов на двигателях автомобилей ГАЗ В регулировке клапанов нуждаются двигатели легковых автомобилей «Волга» ГАЗ 21, ГАЗ 24 (или 2410), ГАЗ 3110, а также грузовиков ГАЗ 53 и ГАЗ 3307. Если вовремя не регулировать клапана, они […]
• Практичная и надежная Волга ГАЗ 31029 Легковые автомобили «Волга» прочно вошли в историю российского автомобилестроения, первая модель ГАЗ- 21 была запущена в производство в 1956 году, и эта машина пользовалась большим спросом […]
• Надежный автомобиль ГАЗ 3110 Машина ГАЗ 3110 – среднеразмерный легковой седан C класса, с достаточно вместительным салоном и емким багажником. Но «Десятка» комплектуется металлической полкой под запасное колесо, и […]

avtobrands.ru

Двигатель Toyota на «ГАЗель»

Сергей Ухов, фото автора

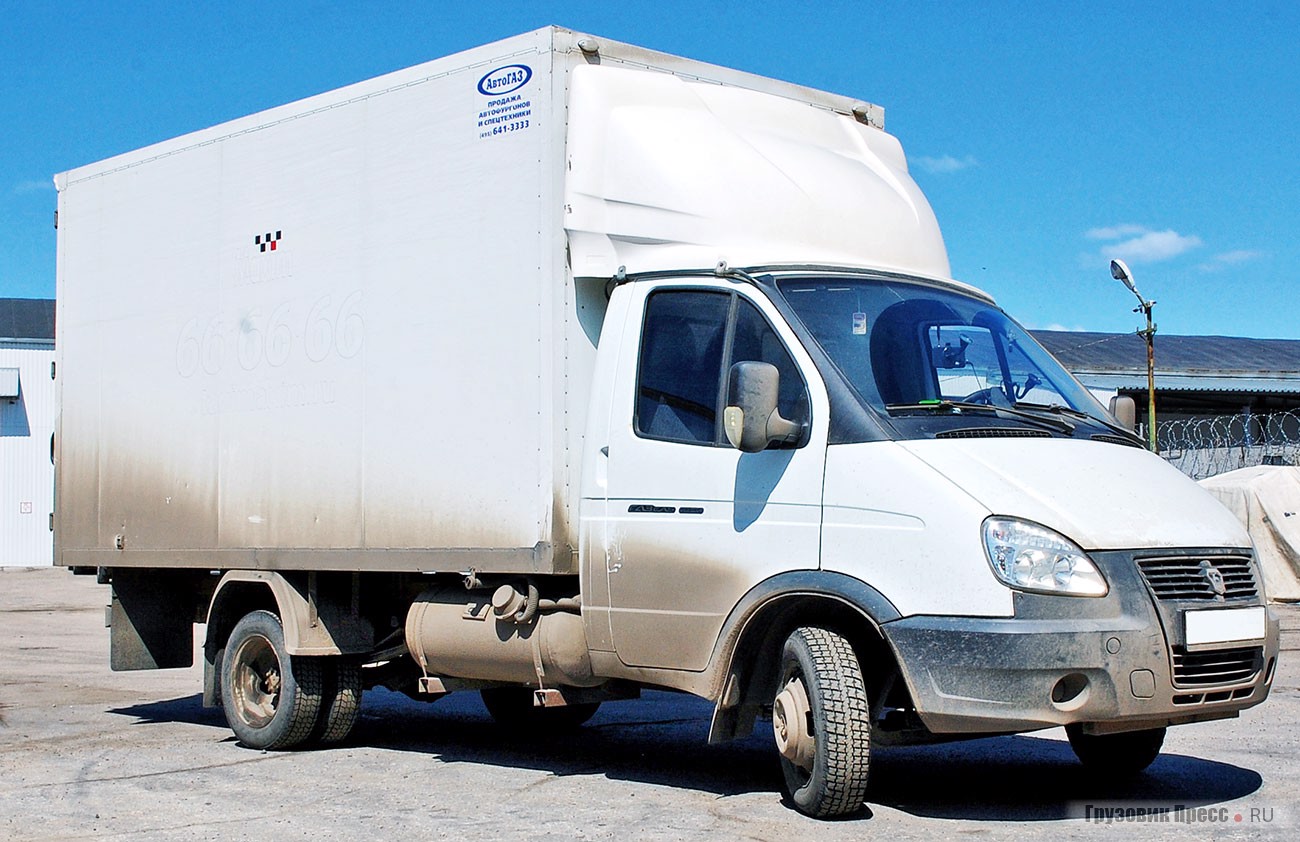

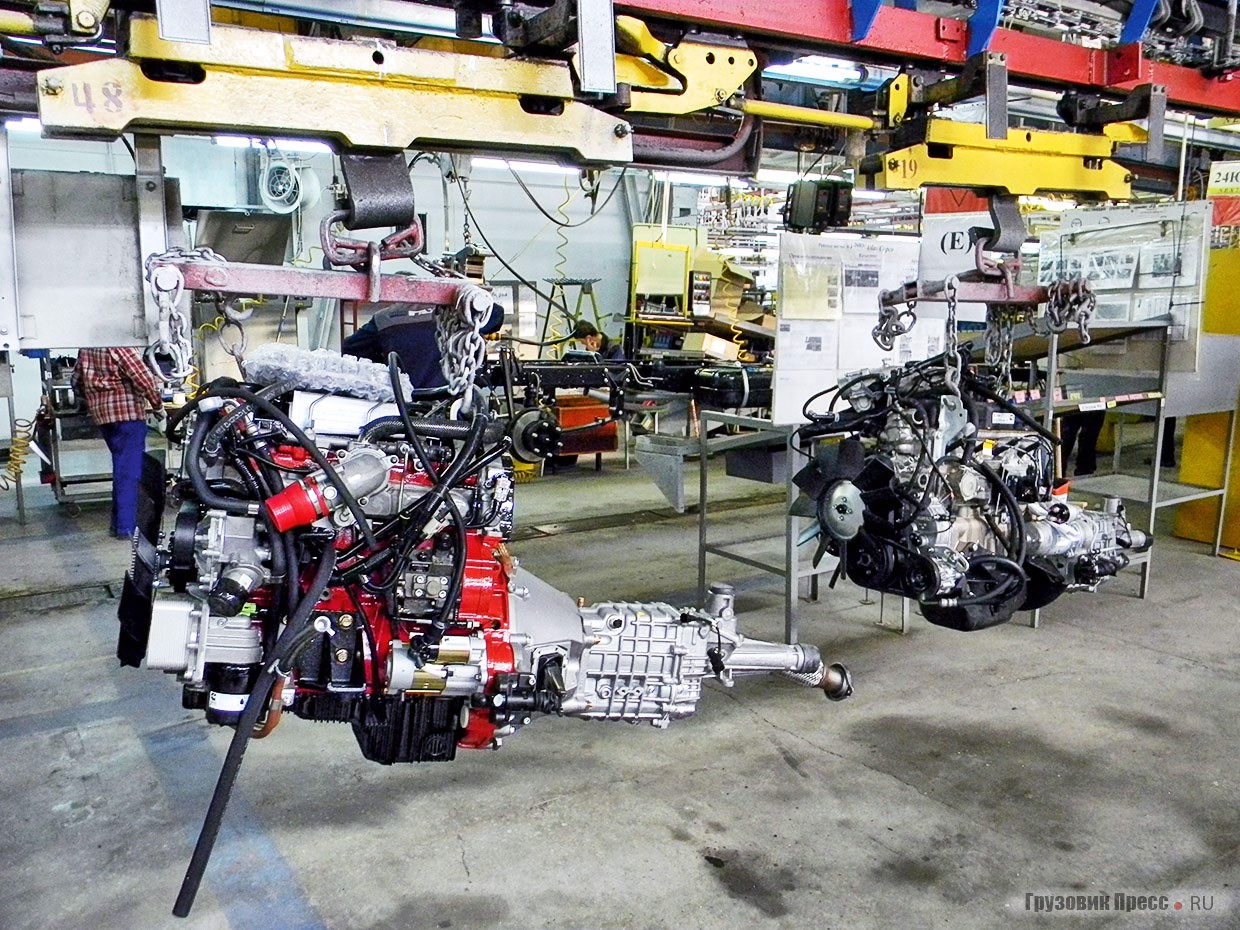

Популярная у перевозчиков нижегородская «полуторка» «ГАЗель» обладает неплохим запасом прочности, благодаря рамной конструкции и надёжной ходовой части, но часто вызывает нарекания от владельцев по силовому агрегату. Серийные бензиновые машины не устраивают медлительностью и прожорливостью, а дизельные – сложные и дорогие в эксплуатации. Поэтому всё большую популярность получают частные фирмы, устанавливающие под капоты «ГАЗелей» альтернативные двигатели.

Дела сердечные

За 22-летнюю конвейерную жизнь нижегородской «полуторки» в её моторном отсеке успело потрудиться немало различных двигателей, начиная с бензиновых Rover 20T4 / V8 MPI, DCC EDZ (Chrysler 2.4 DOHC), ЗМЗ, УМЗ и заканчивая дизелями ГАЗ-560 (Steyr), ЗМЗ-514 и Cummins ISF 2.8. И это только серийно устанавливаемые агрегаты, а сколько ещё опытных, экспериментальных и переделанных вариантов рождал как сам завод, так и бесчисленные частные СТО и тюнинг-ателье…

Действуя опытным путём, в конце 1990-х годов специалисты пришли к выводу, что одним из самых оптимальных вариантов двигателей для легковых и лёгких коммерческих автомобилей ГАЗ является продукция японской фирмы Toyota. Действовавшие тогда при Горьковском автозаводе многочисленные тюнинговые компании («Техноволга», «Селеста») стали по индивидуальным заказам переоборудовать «Волги», «Соболи» и «ГАЗели», устанавливая на них более мощные 6-цилиндровые моторы Toyota. Одной из наиболее известных по данному направлению была компания «Техносервис», которая существует и поныне, правда, тюнинг автомобилей ГАЗ уже давно не является её основным бизнесом.

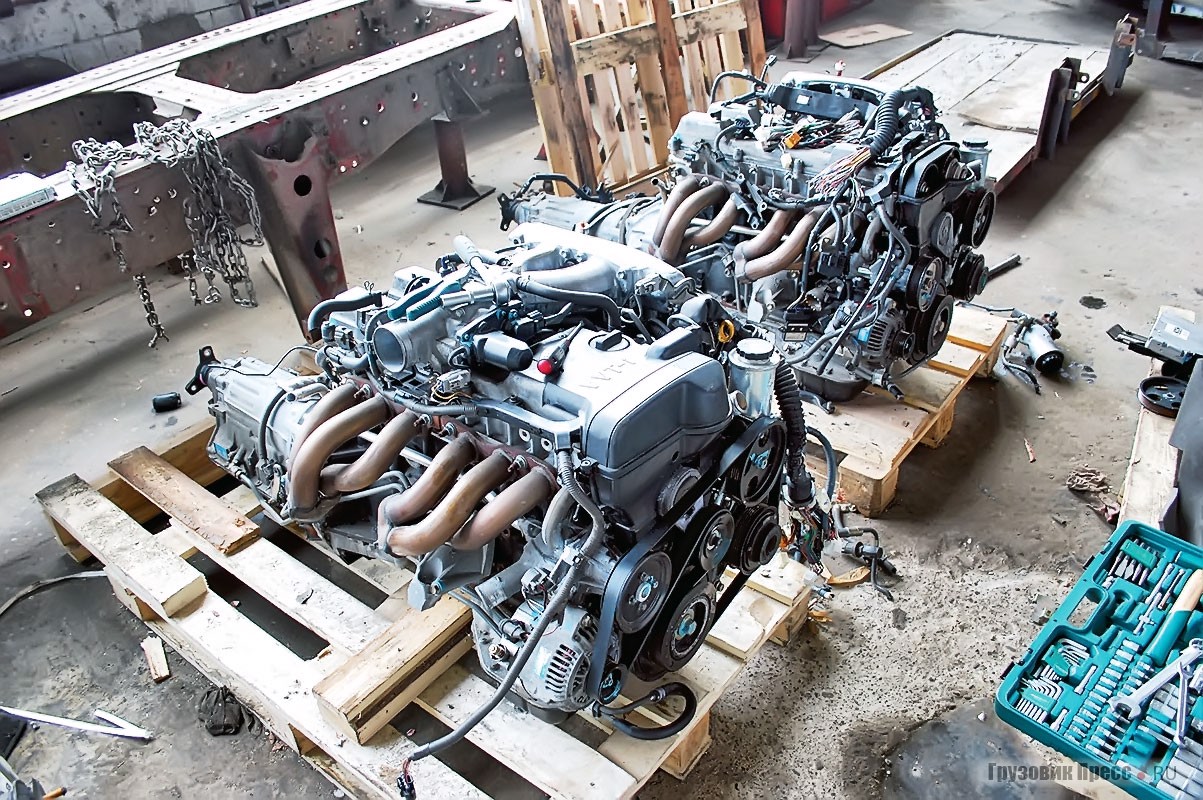

Зато если в любой поисковой системе в сети Интернет сегодня набрать запрос «двигатель Toyota на «ГАЗель», в списке результатов появится множество компаний, продолжающих дело «Техносервиса». Но если 10–15 лет назад устанавливаемые на газовские автомобили японские силовые агрегаты стоили баснословных денег, то сегодня комплектующие приходят из Японии в виде бывших в употреблении «контрактных деталей». К тому же двигатели монтировали преимущественно на новые автомобили ГАЗ, что требовало сертификации и постановки на учёт. А сегодня смену двигателя чаще производят на подержанных авто лишь по акту о переоборудовании.

Последнее обстоятельство стало возможным благодаря приказу № 20152 МВД России от 17 марта 2011 года, согласно которому сверка номеров двигателя ТС полной массой до 5 т в ГИБДД отменена. Этот пункт по-прежнему вызывает многочисленные споры и разные правовые последствия в ГИБДД. Но это уже вопрос о несовершенстве законодательства и отсутствие однообразия в правоприменении.

Отнесение двигателя к числу безномерных деталей развязало руки тюнинговым компаниям-передельщикам ТС, и «прописка» под капотом «ГАЗелей» альтернативных моторов в последнее время набирает популярность. При содействии нижегородской компании «ВолгаТрак-НН» я наблюдал за процессом переоборудования «ГАЗели» с базового силового агрегата на альтернативный и даже прокатился на одной из «полуторок» с сердцем самурая.

Из благородного семейства

Как было отмечено, набирающая популярность тенденция по пересадке импортного сердца в отечественные авто в подавляющем большинстве случаев происходит не с новыми автомобилями, а с подержанными. Базовый двигатель такого авто или изрядно поизносился и требует дорогостоящего ремонта, или совсем исчерпал свой ресурс. А в силу исчезновения чиновничьего контроля за применяемыми силовыми агрегатами на зарегистрированных ТС владельцы стараются не просто заменить вышедший из строя стандартный двигатель на более мощный, но и получить в итоге улучшенную динамику, комфорт и увеличенный ресурс. В связи с этим своё место под капотом «ГАЗелей», «Соболей», «Баргузинов» и «Волг» вполне заслуженно занимают проверенные временем 6-цилиндровые моторы Toyota с рядной и V-образной компоновкой цилиндров, легендарных серий JZ и VZ соответственно.

Практика использования этих моторов на японских и американских автомобилях бизнес- и представительского класса Toyota Mark II, Aristo, Crown, Cresta, Chaser, Lexus GS300 и других не раз демонстрировала рекордную надёжность и недостижимый для современных сверхэкологичных турбодвигателей ресурс в один миллион километров. Заложенный в эти двигатели запас прочности и универсальность использования (от седанов бизнес-класса до полноценных внедорожников) позволили размещать эти силовые агрегаты даже в лёгкие коммерческие автомобили. Причём вместе с мотором ставится и оригинальная автоматическая КП Aisin, идущая в комплекте с японскими моторами.

Отмечу сразу, что используемые двигатели Toyota не новые и прежде уже поработали в моторных отсеках перечисленных японских автомобилей Toyota и Lexus, но без пробега по РФ. Как отмечают представители нижегородской компании-установщика, у них надёжный поставщик, отбирающий моторы со средним пробегом 70–80 тысяч километров. Учитывая, что атмосферные «шестёрки» серии 1JZ GE и 2JZ GE рассчитаны на миллион километров, заявленный пробег составляет менее 10 % от их ресурса. Примерно на 300 тысяч км рассчитана и 4-ступенчатая автоматическая трансмиссия Aisin, идущая в комплекте с мотором, но и у них, судя по озвученному пробегу, ещё остаётся 3/4 от ресурса.

Следует сделать ремарку: техническую экспертизу приходящим моторам никто не проводит, а сама компания-установщик, кроме стандартной процедуры смены технических жидкостей, ремня ГРМ, свечей и фильтров, в силу экономии времени и средств заказчика не проверяет состояние поршней (ЦПГ), клапанов (ГРМ) и коленвала (КШМ). Поэтому у заказчика, согласно российскому законодательству, после переоборудования есть ровно 14 дней, чтобы убедиться в работоспособности установленных на его авто узлов и агрегатов.

Просматривается прямая зависимость ресурса силового агрегата от характера последующей эксплуатации «ГАЗели», а также от регулярности обслуживания и качества применяемых смазочных материалов и топлива. Но даже в случае не самой прилежной и бережной эксплуатации можно рассчитывать на то, что АКП сбережет двигатель лучше среднестатистического водителя, орудующего механической КП, просто потому, что исправный гидротрансформатор АКП Aisin не допустит ударной нагрузки на двигатель, которая на машинах с механической КП происходит в момент бросания педали сцепления.

Специально для штатной работы силового агрегата установщик сохраняет заводские блоки управления двигателем и КП, а также их заводские настройки.

Нехитрая имплантация

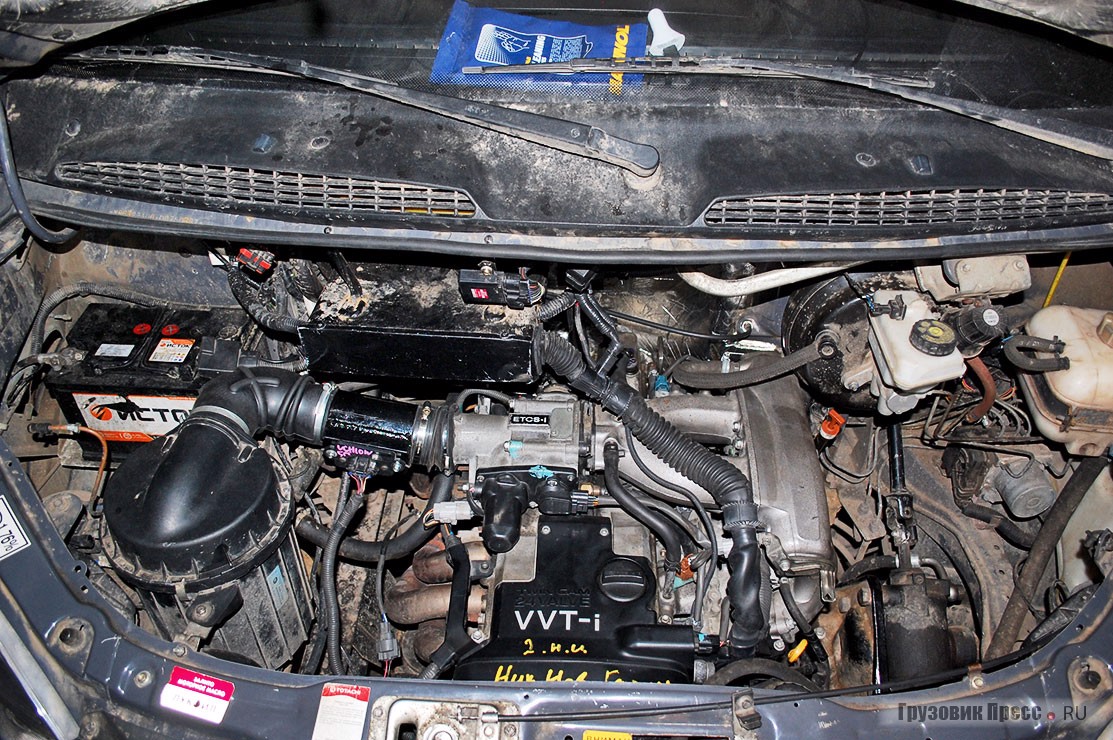

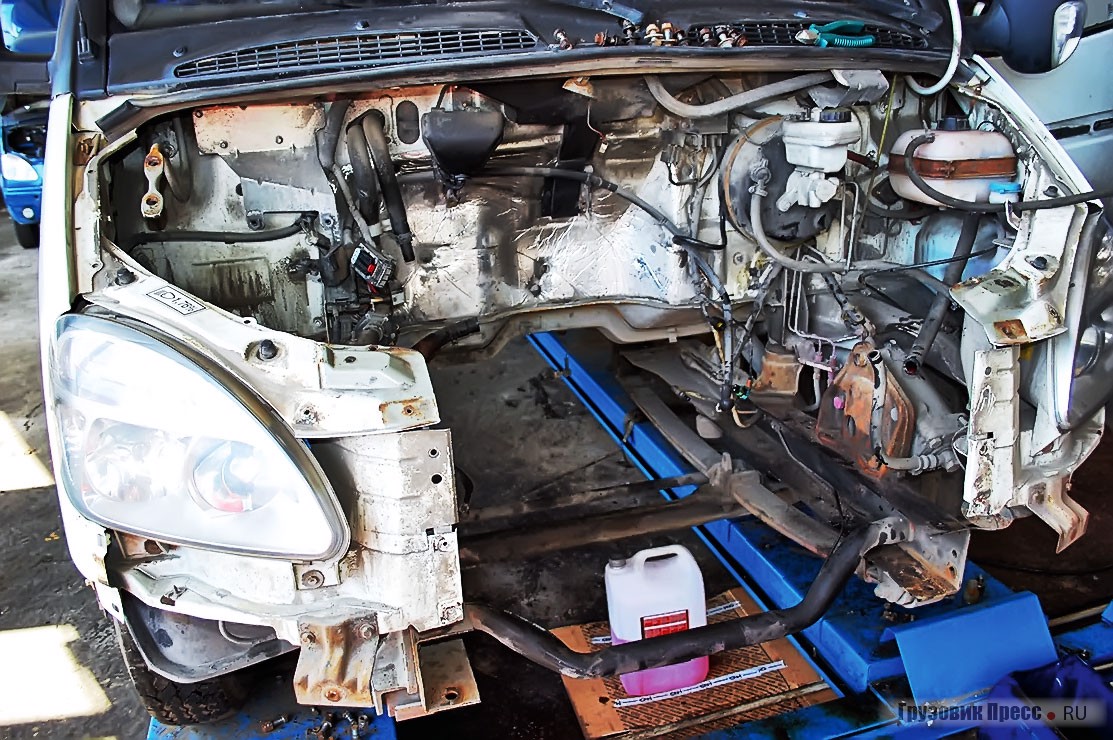

Весь процесс переоборудования занимает две недели, и в случае с описываемой нами компанией «ВолгаТрак-НН» проходит на её технической базе. Из предоставленной клиентом «ГАЗели» вынимается весь силовой агрегат, включая двигатель с проводкой и всем навесным оборудованием, КП с рычагом в салоне, а также карданный вал, родной блок управления («МИКАС»), элементы крепления, выхлопная и система охлаждения. Всё это отдаётся клиенту, хотя было бы неплохо, чтобы компания брала снятые детали на реализацию или утилизацию, тем самым предоставляя клиенту дополнительную скидку. Так что рядом с тюнингерами есть место для бизнеса по продаже неликвида!

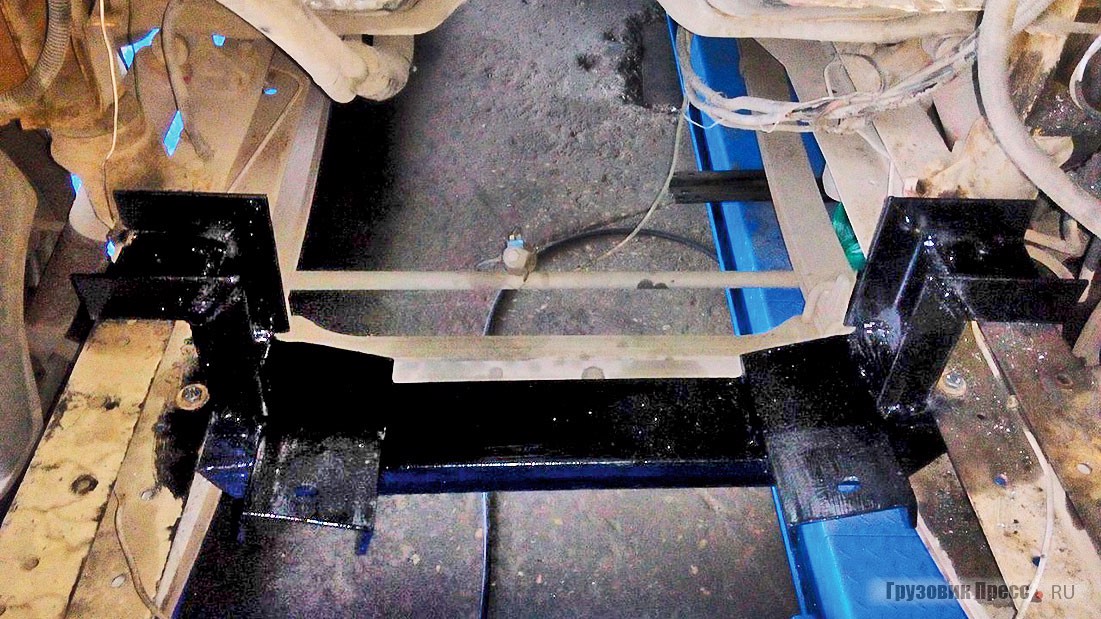

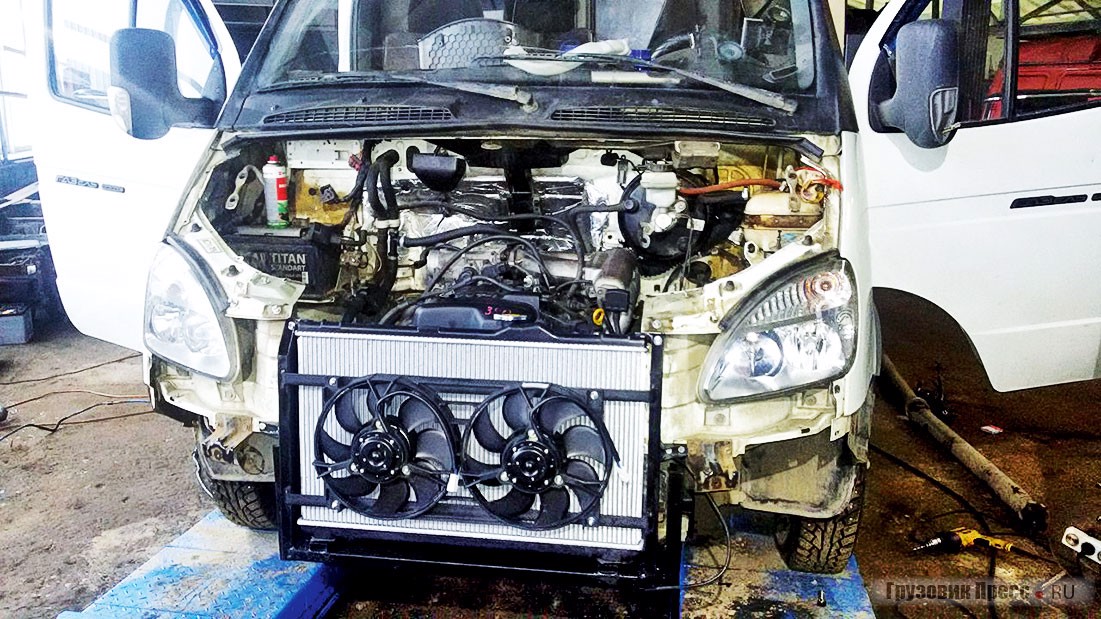

В освободившемся моторном отсеке монтируют новые точки крепления под японский силовой агрегат, ставят двигатель с АКП, прокладывают новую проводку. Новый карданный вал изготовляется для каждой машины индивидуально, так как бортовые «ГАЗели» часто удлиняют не в заводских условиях и у них совершенно разная величина колёсной базы, и при установке иного силового агрегата изменяется расстояние от выходного вала КП до редуктора заднего моста. На некоторых машинах меняется и редуктор заднего моста на более скоростной. Определённые изменения вносят и в переднюю облицовочную панель кабины, на которой крепится новый радиатор двигателя и теплообменник АКП, а впереди них монтируют пару электровентиляторов.

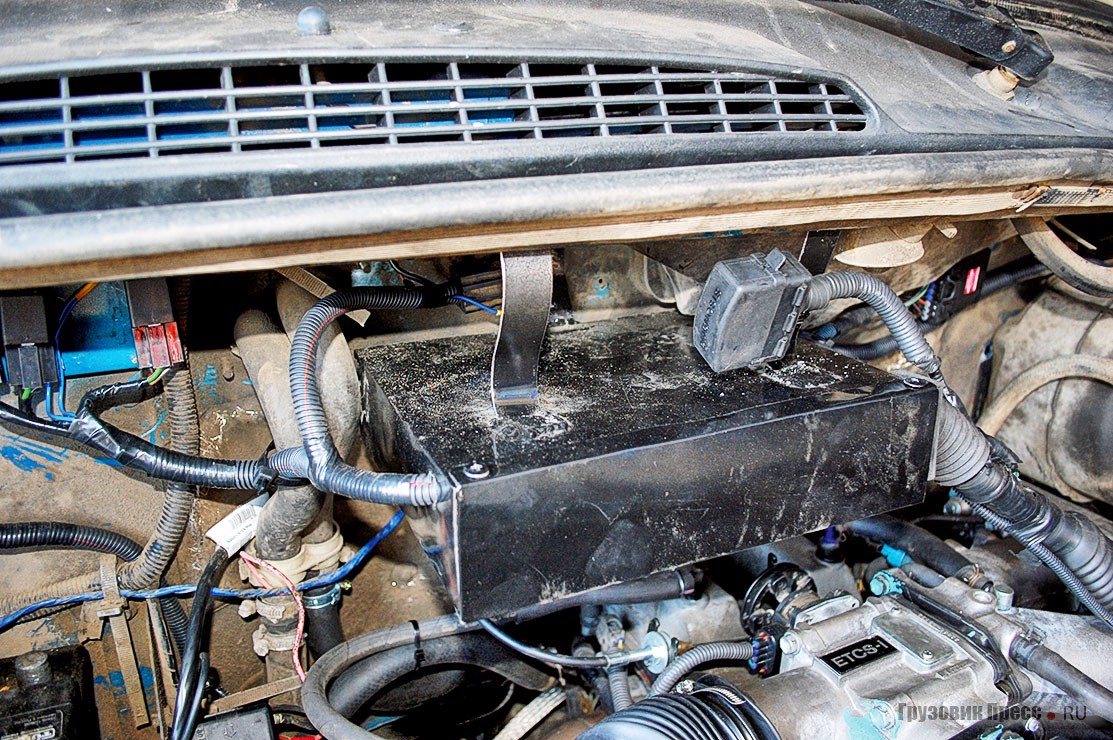

Определённые изменения происходят и в салоне машины. На месте длинной кочерги КП на пол ставится высокий подиум (до уровня подушек сидений), на котором монтируют «тойотовский» селектор АКП. Непривычно выглядит и неполноценный набор педалей в ногах водителя, так как педаль сцепления за ненадобностью демонтируется. В некоторых машинах клиентов меняется и родная «газелевская» комбинация приборов на оригинальный от Toyota, спидометр которого размечен до 180 км / ч, а посередине имеется индикация выбранного режима трансмиссии.

Сравнительная характеристика двигателей Двигатель УМЗ-4216 Cummins ISF 2.8 S3129T Toyota 1JZ-GE Toyota 2JZ-GE Toyota 5VZ-FE Toyota 1UZ-FE

Годы выпуска	C 2003 г.	С 2009 г.	1997–2007 гг.	1997–2007 гг.	1993–2004 гг.	1997–2002 гг.
Тип	I-4, бензиновый	I-4, турбодизель	I-6, бензиновый	I-6, бензиновый	V-6, бензиновый	V-8, бензиновый
Рабочий объём, cм3	2890	2781	2492	2997	3378	3969
Степень сжатия	8,8	16,5	10,5	10,5	9,6	10,4
Мощность, л.с.	123 при 4000	120 при 3200	200 при 6000	220 при 5800	190 при 4800	290 при 5800
Крутящий момент, Н∙м	240 при 2200–2500 мин-1	297 при 1600–2700 мин-1	251 при 4000 мин-1	280 при 4800 мин-1	298 при 3600 мин-1	407 при 4100 мин-1
Средний расход топлива, л/100 км	10,7–14* ?	8,5–10,3	9,8–15	10,5–18	11,1–20	9,2–17,4
Масса двигателя, кг	170	214	207	230	190	265
Ресурс двигателя, км	300 000	500 000	1 000 000	1 000 000	1 000 000	1 000 000

В зависимости от модели, характера эксплуатации и пожеланий клиента подбирается соответствующий двигатель. На «Волги», «Соболи» и не эксплуатирующиеся с полной загрузкой «ГАЗели» традиционно ставят 2,5-литровый 200-сильный Toyota 1JZ GE. На более грузоподъёмные «ГАЗели» – 3-литровый 230-сильный 2JZ GE, а для эксплуатации с перегрузом или для ураганной динамики применяют 190-сильный V6 5VZ FE и даже 260-сильный V8 1UZ FE. Кстати, вкупе с V8 идёт уже 5-ступенчатый «автомат».

Разумеется, что чем сложнее и мощнее двигатель, тем выше цена его установки. Минимальная стоимость работы «под ключ» составляет 170 тыс. рублей (учитывая майский курс валют). Но, за «женитьбу» силового агрегата с полным приводом требуется доплата в районе 40 тыс. рублей, за установку приборной панели Toyota ещё 5 тысяч. Небесплатно установят и кондиционер, оригинальную выхлопную систему, ГУР (если прежде он отсутствовал) и др.

Но судя по отзывам владельцев «ГАЗелей», установивших Toyota JZ, операция того стоит.

Ужаленная «полуторка»

Небольшой ознакомительный тест переоборудованной «полуторки» дал понять, чему так радуются их владельцы. До момента запуска двигателя в салоне переоборудованной «ГАЗели» смущает лишь непривычный селектор АКП на месте «кочерги» и отсутствие педали сцепления. Поэтому вместо сцепления при запуске выжимаю педаль тормоза и… О, чудо! Вместо привычно вялого срабатывания стартёра, из-под капота доносится ровный бас идеально сбалансированного многоцилиндрового мотора. Без раскручивания до 2,5–3 тысяч оборотов JZ не даёт себя идентифицировать по звуку. А не свойственная нижегородской «полуторке» тишина в салоне и отсутствие вибраций сначала заставляет смотреть на стрелку тахометра, чтобы убедиться работает ли двигатель.

Но его работу уже не терпится проверить в движении. Для этого перевожу селектор АКП в положение Drive и отпускаю педаль тормоза, и машина подобно легковушке «на автомате» начинает двигаться без нажатия на акселератор, обеспечивая приемлемую скорость для аккуратного маневрирования в тесных дворах. Но, выехав за пределы территории сервисного центра, японский силовой агрегат демонстрирует другие стороны своего характера: разгонная динамика даже при вполовину нажатой педали акселератора впечатляет. Так разгоняются современные легковушки, не обременённые рамой, задним мостом и 5-метровым тентовым кузовом. При желании резко стартовать или совершить максимально быстрое ускорение под педалью акселератора есть кнопка «кик-даун», выводящая мотор на максимальную отдачу и держит обороты в диапазоне 4,5–7 тысяч. В таких режимах даже с неоригинальной выхлопной системой, звук мотора JZ не спутаешь ни с чем.

Японскому силовому агрегату никак не мешает зависимая подвеска «ГАЗель Бизнес» и независимая «ГАЗель Next». От картера двигателя до земли остается около 30 см, но даже в случае его повреждения замена не влетит в копеечку, так как поддон не алюминиевый, а стальной

По словам владельцев, уже эксплуатирующих «ГАЗели» с мотором JZ и АКП, расход топлива пустой машины в городских условиях укладывается в 11–12 л на «сотню». При полной массе 3,5 т он увеличивается примерно на 1/3, но всё равно не превышает значений устаревшего 4-цилиндрового УМЗ-4216.

А ведь мне довелось проехать на самой скромной 2,5-литровой версии Toyota 1JZ GE и не на самой лёгкой «ГАЗели». Даже страшно представить, какую динамику демонстрирует лёгкий «Соболь» с 260-сильным V8 1UZ FE.

И всё же несмотря на все преимущества «ГАЗели» с мотором Toyota, по сравнению с серийной бензиновой машиной, я пришёл к выводу, что эти машины не могут стать массовыми. Для управления более чем 200-сильным коммерческим автомобилем с зависимой задней подвеской, без ASR и ESP, нужно иметь высочайшую водительскую квалификацию. А с начинающим и бойким водителем за рулём такой 3,5-тонный болид будет крайне опасен для окружающих.

www.gruzovikpress.ru

Установка двигателя ЗМЗ - 402 от Волги на ГАЗель :: АвтоМотоГараж

Вот, на моей ГАЗельки стал «заканчиваться» двигатель. Первые мысли были о его неспешной переборке, но потом решил просто заменить двигатель целиком. Новый двигатель не стоит тех денег, которые за него просит завод изготовитель. Начал рассматривать варианты покупки б/у двигателя всборе. Удачным образом подвернулась Волга 31029 с пробегом около 40000 км. Двигатели ЗМЗ-402 устанавливаемые на Волгу и ГАЗель в принципе одинаковые за исключением некоторых моментов. Вот эти некоторые моменты мы и рассмотрим ниже (В статье не будет описано как и что открутить чтобы снять или поставить двигатель).

Автомобильный двигатель ЗМЗ-402.10 / 4026.10



Автомобильный двигатель ЗМЗ-4021.10 / 4025.10



Разбираем ГАЗель. Извлекаем двигатель:



Двигатель снят:



Разбираем Волгу. Извлекаем двигатель:



Снят и второй двигатель:



Вот видео как снимали двигатели (скорость увеличина в четыре раза):

Ставим двигатель с Волги на Газель.

Начинаем адаптировать агрегат. Момент первый: необходимо добраться до крышки распределителя шестерен и снять её. Забегая вперёд сразу хочу сказать, что тут надо заменить, а потом почему. Выкручиваем две шпильки [1] и [1a]. Выкрутить можно двумя способами. Первый: при помощи двух гаек - посильнее (но без фанатизма) затягиваем гайки друг к другу и потом просто выкручиваем шпильку как болт. Второй: при помощи шпильковёрта - этот способ считаю варварским, т.к. в некоторых случаях можно повредить резьбу. Использую редко когда первый способ не применить (плохая резьба) или он не работает (шпилька «закисла» и гайки как не тяни прокручиваются).



Выкрученные две шпильки меняем на шпильки М8х1-4hх75 каталожный номер 291762-П. Заменили:



Теперь почему! До производства ГАЗелей двигатель ЗМЗ-402 имел две основные модификации. Первая - ЗМЗ-4021.10 для работы на бензине А-76, вторая - ЗМЗ-402.10 для работы на АИ-93. С началом выпуска а/м ГАЗазель появились ещё две модификации: ЗМЗ-4025.10 - для работы на бензине А-76 и ЗМЗ-4026.10 - для работы на бензине АИ-93. Дополнительные модификации появились из-за расположения двигателя в подкапотном пространстве и отличной от Волговский системы охлаждения. А именно, вентилятор принудительного охлаждения был демонтирован с водяного насоса и перенесён на отдельный кронштейн вниз и немного правее. В итоге крышка распределителя шестерён претерпела некоторые изменения, т.к. на ней поселились кронштейн привода вентилятора и натяжной ролик ремня вентилятора.

Переходим к деталям. Перед нами две крышки. Слева от Волги, справа от ГАЗели. На втором изображении отмечены различия. [1] крепление крышки утолщилось т.к. оно стало ещё и креплением для кронштейна привода вентилятора. [2] флаг МВТ был перенесён в сторону, отсюда следует перенесение меток на шкиве коленвала (замена шкива). [3] крепление шпильки привода вентилятора. [4] крепление шпильки натяжного ролика. Присутствуют и другие, не существенные отличия ни на что не влияющие. Их не рассматриваю.



На этом промежуточном этапе заменили: две шпильки крепления крышки распределителя шестерён, саму крышку распределителя шестерён, шкив коленвала и ремень привода вентилятора.



Далее. Меняем корпуса термостата. Корпус термостата состоит из двух частей основания и крышки. Волговский термостат сверху, ГАЗелевский установлен на двигателе. Отличия. Фланец крышки Волговского термостата имеет бóльший угол крепления патрубка радиатора, чем у ГАЗелевского. В ГАЗелевскую крышку ещё встроен штуцер, для того, чтобы система охлаждения не завоздушивалась (не было воздушной пробки). Фланец основания термостата у ГАЗели несколько «задушен», т.е. значительно уменьшено отверстие для циркуляции охлаждающей жидкости.



Собираем переднюю часть двигателя дальше.



По передней части двигателя вроде всё.

При помощи спецконструкции извлекаем двигатель. Немного о конструкции. Две А-образные опоры с перекладиной, на которой установлена лебёдка. Чтобы конструкция не завалилась каждая из опор имеет боковой упор. Как это работает! Выкатываем автомобиль на два метра в перёд, монтируем спецконструкцию и вывешиваем двигатель. Как только двигатель вывесили, и он не за что не задевает, откатываем автомобиль на два метра назад. Теперь имеется свободный доступ к любой части двигателя.



По ходу работ моем поддон, меняем прокладку и вообще оцениваем визуально внутренности.



Крышки водяной рубашки головки блока тоже отличаются. В ГАЗелевской крышки установлен датчик температуры. В остальном крышки одинаковые.



Крышку заменили.



Поддон установлен. Необходимые работы выполнены.



Ставим двигатель на место. Позиционируем двигатель, подкатываем автомобиль и опускаем. Монтажечкой помогаем сесть двигателю на подушки …



Двигатель установлен.



Подключаем электропроводку, шланги …, вообщем делаем всё что надо …



Если что нужно по ходу дорабатываем … и дорабатываем …



Ставим радиатор, облицовку, бампер …



Двигатель завёл, прогрел и поехал. Передачи включались с трудом, либо не включались вообще, пока не заглушишь мотор. Причина – недовыжим сцепления. Целый день потратил на поиски причины? Заменил оба цилиндра сцепления, прокачивал … Ставил старые, результат тот же … перебирал и новые цилиндры и старые … … оказалось, что на двигателе с Волги под шаровой опорой вилки выжима сцепления отсутствует шайба.



На снятом двигателе с ГАЗели это выглядело так:

С шайбой под опорой вилки передачи стали включаться лучше. Но ещё немного по больше выжима и было вообще нормально. Начались эксперименты. Болт, который крепит шаровую опору, было решено заменить на шпильку.



Подложил под опору вилки ещё две шайбы. Оказалось многовато.



Одну убрал. Вот так в моём случае стало нормально.





Итог. Что нужно заменить, чтобы двигатель от Волги заработал на ГАЗели?

Вот перечень деталей:

• две шпильки крепления крышки распределителя шестерён;
• крышку распределителя шестерён;
• шкив коленвала;
• ремень привода вентилятора;
• корпус термостата;
• крышку водяной рубашки головки блока.



automotogarage.ru

Газель Next с дизельным двигателем Cummins 2.8

Горьковский автомобильный завод в 2010 году начал выпуск малотоннажных грузовиков «Газель-Бизнес», часть которых укомплектована дизелями с турбонаддувом Cummins ISF2.8, пользующимися заслуженной популярностью. Эти моторы американской фирмы производятся в Китае, отличаются высокой надежностью и экономичностью. До конца 1912 года они соответствовали классу Евро-3, затем стали комплектоваться каталитическими нейтрализаторами и перешли в Евро-4.

Установленный на Газель мотор Cummins ISF2.8

Когда в 2013 году начался выпуск новой модели «Газель Next», в линейке ее штатных двигателей остался дизель «Камминз», что служит подтверждением его достоинств. Выбор поставщика — фирмы Cummins Inc. — продиктован репутацией компании, чья продукция хорошо зарекомендовала себя на международных рынках. Согласно статистике, каждый десятый дизельный автомобиль в мире укомплектован мотором этой компании.

В России двигатели «Камминз» ранее устанавливались на некоторых марках авто, уже существовала сеть технических центров с опытом их обслуживания. А фирма предложила поставки по доступным ценам. Все эти факторы и определили выбор.

Вернуться к оглавлению

Адаптация «Газель-Бизнес» и «Газель Next» под Cummins ISF2.8

По сравнению со штатным двигателем УМЗ-4216.70 американский дизель имеет значительно больший крутящий момент и иной тепловой режим.

Штатный двигатель газели УМЗ-4216.70

Из-за этого пришлось переработать конструкцию ряда узлов автомобиля:

1. Система охлаждения. Появился электрический подогреватель воздуха на впуске (используется при необходимости). Он же снижает выхлоп белого дыма в первые минуты после начала работы двигателя. Установлен новый вентилятор с опорой, заменены шланги.
2. Трансмиссия. МКПП размещена в более мощном картере, для плавного движения автомобиля передаточные числа стали иными, валы и шестерни выполнены из стали с повышенной прочностью. Установлены синхронизаторы Hoerbirger и подшипники SKF. Сцепление «обзавелось» дополнительным демпфером холостого хода.
3. Рулевое управление. Используется насос гидроусилителя ZF и шкив для клиновых ремней.
4. Система выпуска. Установлена обновленная приемная трубка и компенсатор колебаний.
5. Электрооборудование. В комплектацию вошел аккумулятор большей емкости (75 А*ч). Появился новый блок управления фирмы «Камминз», сохраняющий работоспособность в сильные морозы.
6. Топливная система. Предусмотрена возможность ручной подкачки горючего.
7. Микроавтобусы комплектуются автономным подогревателем салона Eberspacher (для других моделей это опция).

Адаптация «Газель Next» значительно проще. В МКПП шестерни стали шире, добавлены дополнительные подшипники, изменились синхронизаторы. Задний мост выполнен из стали повышенной прочности. В комплектацию вошло сцепление ZF Sachs, возрос диаметр ведомого диска (280 вместо 240 мм).

Вернуться к оглавлению

Описание и характеристики двигателя

Приоритетом компании Cummins Inc была и остается поддержка следующих свойств своей продукции:

1. Высокая надежность и производительность.
2. Соответствие экологическим стандартам.

   Двигатель Cummins ISF2.8 на грузовике Газель Next

3. Низкие эксплуатационные расходы.
4. Небольшие размеры и вес.

«Газели» комплектуются двигателями Cummins ISF2.8, в полной мере обладающими этими качествами и прекрасно подходящими для малотоннажных грузовиков массой до 3,5 тонны. Машины пользуются спросом, несмотря на более высокую цену, чем аналоги, работающие на бензине. За счет низких эксплуатационных расходов дизеля разница в стоимости быстро окупается.

Что же представляет собой двигатель? Это 4-цилиндровый рядный дизель с турбонаддувом для Газели. Он неприхотлив к качеству топлива и отличается хорошей ремонтопригодностью. Производитель заявляет ресурс в 500 тысяч километров. Блок цилиндров и ГБЦ изготовляются из высокопрочного серого чугуна, гильзы фрезеруются, имеют среднюю фиксацию, в случае износа или повреждения их можно заменить. Поршни составные: юбка алюминиевая, а ее верхняя часть из сплава, устойчивого к высоким температурам.

Блок цилиндров мотора Cummins ISF2.8

Коленчатый вал изготовляется из ковкого серого чугуна и балансируется. Шейки его цементируются, имеют высокую прочность поверхности и не подлежат обработке, вал можно заменить лишь целиком. Не выпускаются и ремонтные вкладыши. Распределительный вал находится в головке блока, привод цепной с гидравлическим натяжителем и двумя башмаками. Прокладка ГБЦ состоит из нескольких стальных листов, подтяжка ее не требуется.

В головку блока запрессованы седла и направляющие клапанов, что повышает ремонтопригодность. У каждого цилиндра четыре клапана с хромированными штоками из жаропрочных сплавов. Для выпускных клапанов устанавливаются мощные пружины, в состав которых входят хром и кремний. В топливной системе осуществляется электронный контроль за количеством поступающего к форсункам горючего. Высокое давление (до 1800 бар) обеспечивается насосом.

Первый фильтр производит грубую очистку топлива, второй — тонкую. Далее находятся щелевые фильтры. Предусмотрена также система удаления воды из горючего. При такой очистке допускается (хотя не рекомендуется) заправляться соляркой невысокого качества. Впрыск разделен на два этапа — предварительный и основной, такой метод улучшает сгорание смеси. Форсунки размещены в центральных частях головок.

Система охлаждения Cummins ISF2.8 настраивается для работы при различных температурных режимах. Допустима эксплуатация «Газель-Бизнес» при температуре до +45 °С.

Система должна заполняться охлаждающими жидкостями высокого качества (марки Shell и аналогичными). Во избежание быстрого износа помпы не следует заливать воду или антифризы, не указанные в руководстве по эксплуатации. В системе используется радиатор большого объема, есть возможность подогрева впускного коллектора.

Система охлаждения мотора Cummins ISF2.8

Если двигатель перегревается, электронная система управления останавливает его (отключает подачу топлива). Основные данные Cummins ISF2.8:

• Масса — 214 кг;
• Максимальное число оборотов в минуту — 3600;
• Минимальное число оборотов в минуту (на холостом ходу) — 750 ± 50;
• Рабочий объем — 2,781 литра;
• Мощность — 120 л. с. ;
• Наибольший крутящий момент — 297 Н*м. ;
• Объем масла в картере — 5 литров;
• Объем жидкости в системе охлаждения — 6 литров;
• На Газели расход топлива на 100 км при скорости 60/80 км/ч — 8,5/10,3 литра.

Двигатели Cummins ISF2.8 имеют модульную архитектуру, это позволяет легко модернизировать отдельные элементы. В перспективе предполагается достичь уровня экологического стандарта Евро-5.

Вернуться к оглавлению

Эксплуатация

Чтобы «Газель» с двигателем Cummins ISF2.8 служила долго и без поломок, необходимо соблюдать некоторые правила. Одно из самых важных — заправляйтесь топливом, соответствующим сезону. Прежде чем запустить двигатель, проверьте уровни масла и охлаждающей жидкости. Убедитесь в исправности приборов освещения и сигнализации, стеклоочистителя и системы обмыва лобового стекла. До начала движения проверьте состояние колес.

Запустите двигатель (при необходимости используйте предпусковой подогреватель) и дайте ему прогреться. Некоторое время после начала движения следует ехать на пониженных передачах без больших нагрузок, чтобы прогрелось масло в МКПП и заднем мосту. Это особенно важно при низких температурах воздуха. Постепенно можно увеличивать нагрузку и пользоваться всеми передачами.

Будьте осторожны при проезде глубоких луж и сразу после мойки автомобиля. Если в тормозные механизмы колес попадает вода, их эффективность резко падает. В этом случае следует двигаться с небольшой скоростью и притормаживать для нагрева механизма и испарения воды.

Чтобы избежать излишних нагрузок на двигатель и трансмиссию, не следует долго двигаться при низких оборотах мотора (менее 1500 об./мин), лучше переключиться на низшую передачу. По той же причине желательно двигаться плавно, без резких ускорений и торможений.

После завершения поездки не останавливайте двигатель сразу, пусть поработает минуту или две на холостых оборотах для равномерного понижения температуры двигателя и турбокомпрессора. Это особенно важно после высоких нагрузок при движении.

По отзывам владельцев «Газели» с Cummins, при бережном отношении двигатель работает хорошо, проблемы возникают редко. Но, к сожалению, идеальных механизмов не бывает, неполадки иногда случаются.

Вернуться к оглавлению

Устранение характерных неисправностей

Большинство проблем возникает из-за перегрузок, использования горючего, масел и охлаждающей жидкости низкого качества, несвоевременного техобслуживания или неграмотной эксплуатации. Отзывы владельцев часто содержат жалобы на плохую работу топливного оборудования, особенно форсунок. Для предупреждения проблем необходимо вовремя менять фильтры и масло, солярку заливать на надежных заправках (к сожалению, бывают случаи разбавления горючего водой). При частых неполадках можно добавить в топливную систему дополнительный сепаратор.

Так выглядят форсунки для Cummins isf 2.8

Признаки неисправности форсунок:

• Черный дым из глушителя;
• Стук в моторе;
• «Плавание» оборотов на холостом ходу;
• Уменьшение мощности;
• Трудности с запуском мотора.

Эксплуатировать двигатель с неисправными форсунками нельзя, это может привести к тяжелым последствиям. Если в цилиндры будет поступать больше топлива, поршень и клапаны начинают плавиться, если меньше, — двигатель трудно или невозможно завести, сильно падает мощность.

Несмотря на все фильтры, в горючем может оказаться вода. В этом случае возникают проблемы с топливным насосом. Вместе с соляркой подается металлическая стружка, что приводит к поломке форсунок. Перед заменой следует определить причину неисправности, при необходимости промыть всю топливную систему.Еще одна частая неисправность — лопается трубка, по которой сливается масло из турбокомпрессора.

Это происходит из-за вибрации и приводит к быстрой потере масла. Горьковский автозавод признал ошибку в конструкции и объявил о бесплатной установке специального кронштейна для защиты трубки. Если на вашем автомобиле такого нет, обратитесь к любому официальному дилеру ГАЗ. А до этого придется проверять, не появились ли масляные подтеки на трубке слива.

Иногда возникают неисправности в турбине компрессора Holset HE211W. Причинами могут быть нехватка масла, частая работа в предельном режиме, перегрев или случайное повреждение компрессора. Признаками служат дым сизого цвета и характерный запах горелого масла. Заменять турбину следует на оригинальную, при использовании иной могут возникнуть новые неприятности. Еще одна проблема — слишком малый зазор между радиатором и интеркулером, который забивается грязью, листьями и всяким мусором.

Зазор между радиатором интеркулером двигателя Cummins isf 2.8

Регулярно очищайте его, иначе возможен перегрев двигателя. Хорошим решением будет увеличение расстояния между радиатором и интеркулером. Загрязнение воздушного фильтра вызывает дополнительный износ поршневых колец, которые истираются попавшей в цилиндры пылью как абразивом. В этом случае следует менять фильтр чаще, чем указано в руководстве по эксплуатации.

Большие нагрузки на двигатель иногда приводят к проворачиванию вкладышей и коленчатого вала. Образуются задиры на шейках, придется заменять дефектные детали. Если это произошло, постарайтесь приобрести оригинальные запчасти. Отзывы упоминают о частых загрязнениях контактов электронной педали газа. Признаками неисправности являются плохая реакция на изменение положения педали и рывки при движении. Следует снять педаль и очистить контакты спиртом.

Вернуться к оглавлению

Регулировка клапанов

Регулировка клапанов на моторе Cummins isf 2.8

Это важная работа, которую некоторые водители, имеющие опыт наладки бензиновых моторов, почему-то боятся выполнять на американском дизеле. Но ничего особенно сложного нет, справиться с регулировкой сможет даже не слишком опытный водитель. В процессе эксплуатации постепенно увеличиваются зазоры между клапанами и коромыслами. Но слишком большие зазоры приводят к увеличению расхода топлива, снижению мощности и другим неприятным последствиям.

Признаком неполадки служит характерный стук при работе двигателя. Для нормальной работы зазоры не должны превышать 0,38 мм во впускных клапанах и 0,76 — в выпускных.

Производитель рекомендует делать проверку каждые 80 тысяч км, но при появлении стука откладывать регулировку не следует. Надо установить величины зазоров для впускных (коротких) клапанов 0,25 мм, для выпускных (длинных) — 0,5 мм.

Короткие — на впускные клапана, а длинные – выпускные

Проверка и регулировка производятся на холодном двигателе. Последовательность действий:

1. Снимите трубку сапуна.
2. Отсоедините топливопроводы от форсунок.
3. Ослабьте гайки и отведите топливную магистраль (рампу).
4. Снимите фиксаторы штуцеров и форсунок.
5. Выньте форсунки.
6. Удалите клапанную крышку.
7. Проверьте и отрегулируйте (при необходимости) зазоры.
8. Соберите все в обратной последовательности.

Чтобы проверить зазоры, надо поворачивать коленчатый вал, пока отверстие на его шкиве не совпадет с таким же на блоке двигателя, выступы кулачков распредвала у первого цилиндра должны быть направлены вниз.

Распредвал Cummins isf 2.8

Сделать это удобно вращением шкива генератора (с помощью ключа) по часовой стрелке. Проверьте клапаны: 1 ВП, 1 ВЫП, 2 ВП, 3 ВЫП. Щуп должен входить в зазор с небольшим усилием. Если он входит слишком туго или свободно, отверните контргайку и подкрутите регулировочный винт. Зафиксируйте его и снова проверьте зазор. Эту операцию повторите для тех клапанов, у которых зазоры требуют регулировки.

Поверните коленчатый вал на 360 градусов и также проверьте и отрегулируйте оставшиеся зазоры: 2 ВЫП, 3 ВП, 4 ВП, 4 ВЫП.

Вернуться к оглавлению

Мнения владельцев

Отзывы о «Газелях» с двигателями «Камминз» показывают, что многие приобрели эту машину из-за желания иметь именно дизель. Некоторых смущало производство в Китае, но, учитывая репутацию американской фирмы, они все же приобрели автомобиль. Покупатели не разочарованы, мотор оправдал их ожидания. Отрицательных отзывов мало, в некоторых честно указывается, что та или иная проблема возникла из-за неправильной эксплуатации.

Владельцы новых «Газелей» с «Камминз» описывают первые впечатления, в которых отмечают, что авто не уступает иномаркам аналогичного класса, а стоит значительно дешевле. Обращают внимание на хорошую тягу двигателя, невысокие уровни шума и вибраций даже после холодного запуска. После небольшого срока эксплуатации (месяц, два) пишут об отсутствии подтеков масла и охлаждающей жидкости. У двигателя нет ослабевших креплений, состояние прекрасное.

Владельцы машин, проходивших ТО, отмечают удобство смены масла, при котором не надо снимать защиту двигателя, а также постоянное наличие расходных материалов. Цены на них и на техническое обслуживание вполне доступны. Некоторые авторы с более длительным опытом эксплуатации «Газели» с двигателем «Камминз» указывают, что ни разу не пользовались гарантией за весь период ее действия (два года). Подтверждается и экономичность — расход топлива 10–12 литров на 100 км пробега. Послегарантийный ремонт, если приходится его делать, тоже стоит не слишком дорого.

В отзывах даются советы по зимней эксплуатации. Отмечается легкость запуска мотора при морозах 20–25 °С. Но следует подготовить аккумулятор к холодному сезону заранее — проверить уровень и плотность электролита, покрыть клеммы защитным слоем, зарядить при необходимости.

Производитель рекомендует использовать масла с вязкостью 5W-40, 15W40 и менять их каждые 15 тысяч километров. Это всесезонные масла: чем ниже первая цифра в обозначении, тем меньше вязкость. В холодное время лучше использовать масло 5W, а 15W больше подходит для лета. При работе с топливом низкого качества следует производить смену чаще, чем рекомендует производитель.

Запуск двигателя при низких температурах облегчается при использовании предпускового подогревателя. Рекомендуется проверить его работу в начале сезона. Однако не всем советам в отзывах надо следовать. Например, в сети есть совет «залить в стартер и аккумулятор масла пониженной вязкости». Автор либо ошибся, либо не очень хорошо понимает, о чем пишет. В стартер закладывается смазка на весь срок эксплуатации еще на заводе.

Так выглядит стартер для двигателя Cummins isf 2.8

А в аккумулятор заливается электролит, добавляется дистиллированная вода, но никак не масло. Если появились сомнения в правильности какой-либо рекомендации, посоветуйтесь с более опытным знакомым или почитайте соответствующую литературу. Но в большинстве отзывов содержатся дельные рекомендации. И масса положительных отзывов о двигателях «Камминз» еще раз подтверждает их высокую надежность и хорошие эксплуатационные свойства.

avtomobilgaz.ru

Двигатель газели. | Статьи

Одна из основных проблем популярного малотоннажника кроется в его двигателе. И не важно, какой это мотор: ЗМЗ-402 или ЗМЗ-406. И у того, и у другого есть немало своих особенностей.

В принципе, ЗМЗ-402 - хороший, надежный и даже актуальный для своего времени агрегат. Это факт, подтвержденный многолетним опытом его эксплуатации. Двигатель, принципиальная схема которого была разработана в 40-50-х годах прошлого века, грамотно сделан, очень терпелив, а, кроме того, чрезвычайно прост в ремонте: отремонтировать ЗМЗ-402 можно практически в любом городе бывшего Советского Союза. Созданная еще в советские времена ремонтная база таксопарков, которые поголовно состояли из Волг, оснащенных 402-м мотором, сохранилась в том или ином виде и по сей день.

Отдельно стоит сказать о моторах, выпущенных после 1986 года. Начавшаяся перестройка и последовавший за ней распад Советского Союза окончательно доконали отечественный автопром. Заводы стали выпускать если и не откровенный брак, то как минимум гнали продукцию низкого качества. Например, коленвал 402-го двигателя и до этого не отличался особым качеством, а после 1986 года вообще стал ниже всякой критики. На Заволжском моторном заводе до сих пор осуществляется бесцентровое шлифование, что означает, что у вала коренная ось находится не в оси подшипника (так было задумано изначально, но с тех пор прошло уже более полувека, и можно было бы придумать что-то новое).

Далее, валы достаточно плохо отбалансированы. Все это приводит к большим вибрациям, а позднее и к ремонту. Еще одной проблемой коленвала двигателя ЗМЗ-402 является маслосъемная набивка, которая используется вместо заднего сальника. До развала Союза ее качество не вызывало нареканий, что случилось позднее, мы можем только догадываться...

Но, несмотря на все эти проблемы и недоработки, 402-й мотор пригоден для длительной эксплуатации. Может быть, даже более пригоден, чем двигатель ЗМЗ-406. До сих пор для многих механиков-мотористов остается загадкой, зачем его вообще изобрели. Хотели как лучше, а получилось как всегда? Видимо, из множества вариантов был выбран не самый лучший. Вот если бы отечественный автопром смог предложить в свое время надежный и простой дизельный двигатель… По большому счету, 406-й походит на "мерседесовский" 102-й мотор. Безусловно, ЗМЗ более интересный двигатель: у него 16 клапанов вместо 8, лучшие характеристики при разгоне, выигрывает он и в максимальном крутящем моменте. Одно плохо - конструктивно он не досчитан, и это особенно хорошо видно при ремонте.

Даже зимой нагруженные, как ломовые лошади, ГАЗели частенько перегреваются.

Закипевшая при -20°С ГАЗель - увы, реальность, а не фантастика..

Клапанный механизм головки блока цилиндров был "списан" с ВАЗа. Но, как известно, что хорошо для одного автомобиля, не годится для другого, и поэтому вся конструкция 406-го, вписанная в ГАЗель, Соболь или Волгу, подразумевает его более эффективное охлаждение, чем есть в действительности. Поэтому даже зимой нагруженные, как ломовые лошади, ГАЗели частенько перегреваются. Закипевшая при -20°С ГАЗель - увы, реальность, а не фантастика. Чтобы избежать такого поворота событий, владельцы малотоннажников устанавливают дополнительные или большие по размеру радиаторы охлаждения.

Головки блока 406-го требуют постоянного контроля, в противном случае они быстро выходят из строя, чему способствует и механизм натяжения цепей. В 406-м моторе две цепи: одна проходит в блоке, другая стоит на приводе распределительных валов. Натяжители выполнены по западному образцу. Например, гидронатяжители по принципиальной схеме такие же, как и на Мерседесе, но, учитывая качество их изготовления, это, к сожалению, нельзя признать удачным решением.

Из-за негодного качества натяжитель "выстреливает", цепь натягивается до критических величин и соответственно натягивает через звездочки валы. Выгибая валы, цепь не просто обрывается, а "вгрызается" в пластиковый башмак (если башмак железный, то цепь разрушается, но на 406-м стоит пластиковый). Благодаря такому "запасу" автомобиль в течение какого-то времени ездит, вырабатывая постель распредвала, пока цепь не съест весь запас, не упрется в железо и не заклинит. Результат - убитая головка блока. Чтобы избежать этого, приходится что-то придумывать. Сегодня некоторые ремонтные фирмы ставят дополнительно "саабовские" (принципиальная схема Сааба) натяжители. Установка еще одного межвалового натяжителя позволяет, когда что-то происходит с натяжителем основным, сбросить натяжение цепи по запасному.

Что делать владельцу ГАЗели, столкнувшемуся с этими проблемами. Из всего вышесказанного становится понятно, что при разрушении двигателя покупка нового не является панацеей от всех бед и напастей (для информации: новый 402-й мотор стоит в московских магазинах примерно 40 500 руб.). А значит, выход один - ремонт газели и одновременное доведение до ума.

www.vereyauto.ru

---

•
  Техническое обслуживание газораспределительного механизма
•
  Газ газель 3302 технические характеристики
•
  Размеры кузова газель фермер
•
  Газель к какому виду относится к
•
  Газель 278813 технические характеристики
•
  Газ 270710 технические характеристики
•
  Установка на газ 53 дизеля
•
  3269 газ
•
  Шасси газ 66
•
  Машины газорезательные
•
  Сжиженный нефтяной газ это
